室内设计与照明共61页
室内设计与照明
三、人工照明
１、固定式灯具的应用
Ａ、吊式灯具 Ｂ、吸顶灯具 Ｃ、壁灯 Ｄ、满天星 Ｅ、聚光灯 Ｆ、日光灯 Ｇ、园林灯 Ｈ、防水灯
２、移动式灯具的应用
Ａ、落地灯 Ｂ、台灯 Ｃ、射灯
四、室内装饰照明设计 １、装饰照明的设计要求 （１）照度的要求 （２）亮度的分布与照度分布的要求 （３）阴影和立体感的要求 （４）光色的要求 （５）艺术美的要求 （６）经济性的要求
２、光色 光色主要取决于光源的色温，光源的色温不同，光色
也随之不同，相应的环境气氛亦不相同。暖色光源的色温 <３３００Ｋ，冷色光源的色温>５３００Ｋ，中间色光源 的色温为３３００－５３００Ｋ。低色温的光源在低照度 时，具有温馨、宁静、亲切的气氛；而在高照度时，则会 造成闷热感。高色温的光源在高照度时，具有凉爽、活跃、 振奋的气氛；而低照度时，会形成隐晦的气氛。
>２０００
作业和活动的类型 室外入口区域、交通区、简单地判别方位或短暂逗留
非连续用的房间，例如工业生产监视、贮藏、衣帽间、 门厅等 有简单视觉要求的作业，如粗糙的机器加工、讲堂等 有中等视觉要求的作业，如普通机加工、办公室、控制 室等 有一定视觉要求的作业、如缝纫、检验和实验、绘图室 等 连续时间长且有粗细视觉要求的作业，如精密加工和装 配、颜色辨别工作等 有特殊视觉要求的作业，如手工雕刻、很精细的工作检 验等 完成很严格的视觉作业，如微电子装配、外科手术等
１、照度
照度是指落在被照面单位面积上的光通 量的数值，它表示被照面单位面积上被照射 的程度，单位是勒克斯（lx）。照度是一个 在建筑光学中经常使用的概念，无论是天然 采光还是人工照明，首先都需要考虑照度的 要求。
室内设计照明设计与灯光-PPT课件
图7-2 舒适和和谐
6
7.2 室内照明设计基础知识
光照的作用，对人的视觉功能极为重要。就室内 环境设计而言，光照不仅能满足人的视觉功能的需要， 而且是美化环境必不可少的物质条件。光照可以构成 空间，并能起到改变空间、美化空间的作用。它除了 直接影响物体的视觉大小、形状、质感和色彩，而且 还直接影响到环境的艺术效果。
图7-5 视觉清晰度
出现过高 亮度或过大的亮度对比所 造成的视觉不适或视力减 低的现象，如图7-6所示。
图7-6 光源的亮度
13
• 4.阴影 • 由于工作物件或其附近 常常出现阴影，增加了 视觉的负担，造成视觉 的错觉现象，从而影响 了工作效率，因此在设 计中应予以避免。通常 采用扩散性灯具或在布 灯时通过调整光源位置， 增加光源数量等措施加 以解决，但在制作效果 中增加阴影变化可以渲 染气氛，如图7-7所示。
11
7.2.4 任务4——照明质量
• 高质量的照明效果是获得良好、舒适、 光、环境的根本，而照明环境中的照 度、亮度、眩光、阴影、显色性等因 素则是左右高质量照明效果的关键。 因此，只有正确处理好以上各要素， 才能获得理想的光环境。 • 1.照度 • 照度是指被照物体单位面积上的光通 过量值，它是决定被照物体明亮程度 的间接指标。 • 2.亮度 • 亮度是指发光体在视线方向单位投影 面积上的发光强度，它表示人的视觉 对物体明亮程度的直观感受。在室内 照明设计中，应当注意保证适宜的亮 度分布，如图7-5所示。
7
7.2.1 任务1——光的种类
• 照明用光随灯具品种和造型不同，产生的光照效果也 不同。它可分为直射光、反射光和漫射光三种。 • 在室内照明中，上述三种光线各有各的用途，由于它 们之间不同比例的配合就产生了多种照明方式，如图 7-3所示。

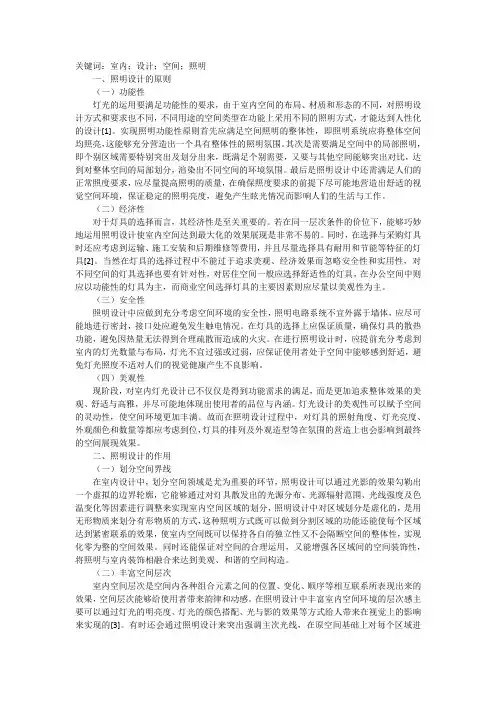

照明设计在室内设计中应用
关键词：室内；设计；空间；照明一、照明设计的原则（一）功能性灯光的运用要满足功能性的要求，由于室内空间的布局、材质和形态的不同，对照明设计方式和要求也不同，不同用途的空间类型在功能上采用不同的照明方式，才能达到人性化的设计[1]。
实现照明功能性原则首先应满足空间照明的整体性，即照明系统应将整体空间均照亮，这能够充分营造出一个具有整体性的照明氛围。
其次是需要满足空间中的局部照明，即个别区域需要特别突出及划分出来，既满足个别需要，又要与其他空间能够突出对比，达到对整体空间的局部划分，渲染出不同空间的环境氛围。
最后是照明设计中还需满足人们的正常照度要求，应尽量提高照明的质量，在确保照度要求的前提下尽可能地营造出舒适的视觉空间环境，保证稳定的照明亮度，避免产生眩光情况而影响人们的生活与工作。
（二）经济性对于灯具的选择而言，其经济性是至关重要的。
若在同一层次条件的价位下，能够巧妙地运用照明设计使室内空间达到最大化的效果展现是非常不易的。
同时，在选择与采购灯具时还应考虑到运输、施工安装和后期维修等费用，并且尽量选择具有耐用和节能等特征的灯具[2]。
当然在灯具的选择过程中不能过于追求美观、经济效果而忽略安全性和实用性，对不同空间的灯具选择也要有针对性，对居住空间一般应选择舒适性的灯具，在办公空间中则应以功能性的灯具为主，而商业空间选择灯具的主要因素则应尽量以美观性为主。
（三）安全性照明设计中应做到充分考虑空间环境的安全性，照明电路系统不宜外露于墙体，应尽可能地进行密封，接口处应避免发生触电情况。
在灯具的选择上应保证质量，确保灯具的散热功能，避免因热量无法得到合理疏散而造成的火灾。
在进行照明设计时，应提前充分考虑到室内的灯光数量与布局，灯光不宜过强或过弱，应保证使用者处于空间中能够感到舒适，避免灯光照度不适对人们的视觉健康产生不良影响。
（四）美观性现阶段，对室内灯光设计已不仅仅是得到功能需求的满足，而是更加追求整体效果的美观、舒适与高雅，并尽可能地体现出使用者的品位与内涵。
环境艺术设计—室内采光与照明PPT学习教案
5、漫射照明方式 漫射照明方式，是利用灯具的折射功能
来控制眩光，将光线向四周扩散漫射。这种 照明大体上有两种形式，一种是光线从灯罩 上口射出经平顶反射，两侧从半透明灯罩扩 散，下部从格栅扩散。另一种是用半透明灯 罩把光线全部封闭而产生漫射。这类照明光 线性能柔和， 视觉舒适，适于卧室。
第3页/共65页
根据光的来源方向以及采光口所处的位置，分 为侧面采光和顶部采光两种形式。
第4页/共65页
侧面采光有单侧、双侧及多侧之分，而根据 采光口高度位置不同，可分高、中、低侧光。 侧面采光可选择良好的朝向和室外景观 ,光 线具有明显的方向性，有利于形成阴影.但侧 面采光只能保证有限进深的采光要求（一般 不超过窗高两倍），更深处则需要人工照明 来补充。
第5页/共65页
一般采光口置于1m左右的高度，有的场合为了房等），将 采光口提高到2m以上，称为高侧窗。除特殊原因 外，（如房屋进深太大，空间太空旷 外），一 般多采用侧面采光的形式。
第6页/共65页
顶部采光是自然采光利用的基本形式，
第27页/共65页
③合理布置灯具位置和选择 适当的悬挂高度。灯具的悬挂 高度增加后，眩光的作用就减 少；若灯与人的视线间形成的 角度大于 45°时，眩光现象 也就大大减弱了。
第28页/共65页
4、光源的显色性 光源的种类很多，其光谱特性各不相同，因而
同一物体在不同光源的照射下，将会显现出 不同的颜色，这就是光源的显色性。通常， 人们习惯于在日光下分辩色彩，所以在比较 显色性时通常以日光或接近日光光谱的人工 光源作为标准光源，将显色指数定为 100， 离标准光谱越近的光源，其显色指数越高。 不同显色指数的适用场所。在需要正确辨别 颜色的场所，可以采用合适光谱的多种光源 的混合的混光照明。
室内设计照明ppt课件
第六节、灯具的种类 灯具随着新技术新材料日新月异的发展，花色品种繁多，造型丰
富，光、色、形、质可谓变化无穷，灯具不仅为人们的生活提供照明 的条件，而且是室内环境设计中重要的画龙点睛之笔。灯具按照安装 方式可分为下列类型。
悬吊类--通称吊灯。有一般性吊灯，用于一般性室内空间；花灯，用 于豪华高大的大厅空间；宫灯，一般用于具有传统古典式风格的厅堂；
吸顶类--紧贴天棚的灯具。有凸出型吸顶灯，这类灯具适用面较大，可 以单盏使用，也可以组合使用，前者适用于较小的空间，后者适用于 较大的空间；嵌入型吸顶灯，灯具嵌入天棚内，组合使用给人以星空 繁照的感觉。
.
壁灯类--壁灯有附墙式和悬挑式两种，安装在墙壁和柱子上。壁灯造 型要求富有装饰性，适用于各种空间。 落地灯--也称座地灯，是家居客厅、起居室、宾馆客房、接待室等空间 的局部照明灯具，是室内陈设之一，具有装饰空间的作用。
三、照明的控制
1、眩光的控制 遮阳、降低光源的亮度、移动光 源位置和隐蔽光源。
2、亮度比的控制 （1）一般灯具布置方式 ：整体、 局部、整体与局部结合、成角。 （2）照明地带分区 ：天棚地带、 周围地带、使用地带 （3）室内各部分最大允许亮度比： 视力作业与附近工作面之比3： 1；视力作业与周围环境之比10： 1；
.
第三节 室内照明作用与艺术效果
无论是公共场所或是家庭，光的作 用影响到每一个人，室内照明设计就是利 用光的一切特性，去创造所需要的光的环 境，通过照明充分发挥其艺术作用，并表 现在以下四个方面：
一、创造气氛 ： 二、加强空间感和立体感 ： 三、光影艺术与装饰照明 ： 四、照明的布置艺术和灯具造型艺术 ：
.
一、创造气氛 ：
二、加强空间感和立体感 ：
室内设计原理第八讲——室内照明设计
3.3 灯具设计
3.3 灯具设计
3.3 灯具设计
3.3 灯具设计
5. 灯具的分类
按安装体式格局分类：
1、吊灯 2、吸顶灯 3、壁灯 4、台灯 5、落地灯 6、筒灯 7、射灯 8、浴霸 9、节能灯
3.3 灯具设计
（一）吊灯 1、特点 吊灯适合于客厅。吊灯的花样最多，常用的有欧式烛台吊灯、中式吊灯、水 晶吊灯、羊皮纸吊灯、时尚吊灯、锥形罩花灯、尖扁罩花灯、束腰罩花灯、五叉圆球吊灯、玉兰 罩花灯、 橄榄吊灯等。用于居室的分单头吊灯和多头吊灯两种，前者多用于卧室、餐厅；后者宜 装在 客厅里。吊灯的安装高度，其最低点应离地面不小于 2.2 米。
3.3 灯具设计
二、灯具的设计
1.灯具设计的定义 灯具设计是研制产品的一种方法，是制成灯具图样方案的总称，它以组织美的生 活环境为前提，以现代工业技术为手段，重视使用者心理上的需求，着眼于功能 与美的协调，是一种有意识的造型活动。关于灯具设计，一种是为特定的建筑空 间所进行的艺术型设计，另一种是为大批量生产所进行的通用型设计。
室内设计原理
第八讲 室内照明设计
1.室内光环境的运用 2.人工照明的方式 3.灯具设计 4.其它照明
室内照明设计
因为有光，我们才能够看见物体。
室内照明设计
因为有阴影，我们才感觉光的存在.
室内照明设计
光与影，明与暗
室内照明设计
在光色游离间，让我们感到愉悦
室内照明设计
有光 有影 有体 有空间
3.3 灯具设计
（三）光源 光源是灯具的核心部分，没有光源就不能称其为灯具，对于灯具来讲，光源的亮度和 显色性是一个重要的衡量标准，也是表现空间气氛的重要依据。 （四）电料 电料包括电线、插头、插座、可控开关以及相关配件等，是灯具安全的主要部位。设 计上应选择达到国家标准的电料产品，同时注意接头的安装标准和规范。
室内装饰设计课用课件第四章室内装饰照明设计
多用于家居空间、医院、餐厅等室内空间。给人以健康温暖的感觉。
精选课件
12
按外型可分为： 1.直管型荧光灯 2.环形荧光灯 3.紧凑型荧光灯
直管型荧光灯
环形荧光灯
精选课件
紧凑型荧光灯
13
精选课件
14
2.金属卤化物灯
常见的如图7：
精选课件
3
2、自然光源采光部位: 1）、直接天光 2）、外部反射光 3）、室内反射光
精选课件
4
（2）、人工光源类型
精选课件
5
精选课件
6
2、 照明灯具分类
⑴ 吊灯
将光源固定于顶棚上
的悬挂式照明灯具。 ⑵ 吸顶灯
将照明灯具直接吸附在顶棚 ⑶ 落地灯 ⑷ 壁灯 ⑸ 台灯
精选课件
7
⑺ 射灯
镶入顶棚内地照明灯具。
精选课件
20
精选课件
21
住宅空间室内照明设计
第一节 住宅照明的要求 一、满足各项功能的照度 在住宅设计中要满足人们饮食起居、文化娱乐、工作学习等活动的正常进行，所
以，照明设计要充分考虑照明的多样性。
精选课件
22
二、适当的亮度分布
住宅空间不仅功能复杂，房间大小差别也较大，要创造一个舒适的光环境， 住宅各处的亮度不易均匀分布。亮度均匀令人感到单调乏味，空间缺乏层次。
分类：按外形 可分为管形卤钨灯、单端卤钨灯、聚光卤钨灯和封闭形投影卤 钨灯等多种。
常用的如图5：
低压石英卤钨灯
管型卤钨灯
优点：保持了 白炽 灯的优点外，它体 积更小、功率集中。 寿命更长、 适用于剧场、舞台、 画室、摄影棚、汽 车灯、会议室等照 明。 缺点：价格较白炽 灯高，耐震性差。
第四章-第三节-照明设计与室内设计
第三节照明设计与室内设计教学重点•室内照明的常识及照明的种类和方式•室内照明的处理手法•灯具的种类教学难点•室内照明的常识及照明的种类和方式•室内照明的处理手法随着城市的发展，照明设计在市政规划、园林景观、建筑及室内等各方面扮演着越来越重要的角色。
在室内设计中，由于目前大量的室内照明设计工作需要室内设计师完成,因而，能否比较完整地理解照明的基本原理及灵活地运用照明就显得十分重要。
室内空间需要通过照明设计来满足照明使用功能上的要求和空间氛围的营造，同时配合室内设计中的其他要素，塑造一个理想的空间。
一、室内采光照明的基本概念与要求就人的视觉来说，没有光也就没有一切.在室内设计中，光不仅是为满足人们视觉功能的需要，而且是一个重要的美学因素。
光可以形成空间、改变空间或者破坏空间，它直接影响到人对物体大小、形状、质地和色彩的感知。
1、光的特征与视觉效应光就像人们已知的电磁能一样，是一种能的特殊形式，它规定的度量单位是纳米。
2、照度、光色、亮度2。
1照度：以光通量作为基准单位来衡量。
光通量的单位为流明，光源的发光效率的单位为流明/瓦特。
2。
2光色:光色主要取决于光源的色温，并影响室内的气氛.2.3 亮度：亮度作为一种主观的评价和感觉，和照度的概念不同，它是表示由被照面的单位面积所反射出来的光通量，也称发光亮，因此与被照面的反射率有关。
2.4 材料的光学性质，反射光、吸收光、投射光.3、室内照明的作用3.1 实用性3。
2 艺术性改善空间气氛体现风格与地方特点光源色表现色彩变化效果美化室内空间二、光学的基本原理通常光可以分为人造光和自然光。
我们之所以能够看到客观世界中斑驳陆离、瞬息万变的景象，是因为有眼睛接收物体直射、反射或散射的光.光是人类眼睛所能观察到的电磁辐射,这部分电磁波的波长范围约在红光的0.77微米到紫光的0。
39微米之间,而可见光的光谱只是电磁光谱中的一部分。
1.光通量光源每秒发出可见光量的总和,即光通量:在光学上，我们以符号“Φ”表示，单位“流明 LM”.2.光强(发光强度）光源在指定方向上单位立体角发出的光通量叫做光强(发光强度),单位是坎德拉（cd）。
(完整版)室内照明设计课件
体育艺术学院 谢青伶
体育艺术学院 谢青伶
1.1.4 光源颜色
• 照明光源的颜色质量常用两个性质不同的术语来 表征：
• 1）光源的色表，即灯光的表观颜色； • 2）光源的显色性，指灯光对它照射的物体颜色的
影响作用。
体育艺术学院 谢青伶
1.1.4 光源颜色
• 1.1.4 .1光源的色表
• 当一个光源的颜色与完全辐射体（黑体）在某一 温度时发出的光色相同时，完全辐射体的温度就 叫做光源的色温，用符号T表示，单位是K（绝对 温度）。
视觉要求中等的作业,注意力集中程度的要求中等,工作者有时要走动
视觉要求和注意力集中程度的要求都比较低,而且工作者常在规定区内走动 工作者并不限于室内某一工位,而是走来走去,作业的视觉要求低或不为同一 群人持续使用的室内区域
体育艺术学院 谢青伶
防止眩光－遮光器
保护角:在过灯具开口面的水平线和刚能看到光源发光部的视线之间 的夹角a;对于磨砂泡或有荧光粉涂层的灯,整个灯是发光体;对于透明 泡壳,钨丝或电弧管才是发光体 截光角:与保护角互余,指水平线和视线之间的夹角b
• 1.2.1.2 照度均匀度
• 照度均匀度以工作面上的最低照度与平均 照度之比表示，不得低于0.7，CIE建议的 数值是0.8。
体育艺术学院 谢青伶
• 1.2.1.3 空间照度
• 平均球面照度，是指位于空间某一点的一个假想小 球面上的平均照度。以符号Es表示.
• 空间一点的平均柱面照度定义为：在该点的一个假 想小圆柱体侧面上的平均照度，它代表空间一点的 垂直面平均照度，以符号Ec表示。
分布条件 一般照明灯具允许的亮度值
500
200
优选的作业亮度
100
墙和天棚的优选亮度
室内照明设计课件
0．75M水平面
房
床头
0．75M水平面
写字台
0．75M水平面
卫生间
0．75M水平面
会客间
0．75M水平面
梳妆台
1．5M高处垂直面
主餐厅、客房服务台、酒吧柜台
0．75M水平面
西餐厅、酒吧间、咖啡厅、舞厅
0．75M水平面
大宴会厅、总服务台、主餐厅柜台、外币兑换处
0．75M水平面
门厅、休息厅
0．75M水平面
室内照明设计
50
四、照度 [E]
1、被照面单位面积上接受的光通量称为照度。 2、照度是用来表达被照面上光的强弱的，判别被照物上的照
明情况。
3、E= φ/A 单位：勒克司（Lx）
4、 1Lx表示在1M2面积上均匀分布1Lm光通量的照度值。
室内照明设计
51
常见照度
晴朗满月夜
0.2 Lx
白天良好采光100--500 Lx
室内照明设计
34
自然光与人工照明结合……
室内照明设计
35
自然光与人工照明结合……
室内照明设计
36
自然光引入 ……
室内照明设计
37
人工光照明 ……
光色控制
室内照明设计
38
光量控制
室内照明设计
39
➢ 光的空间分布
光在空间的分布方式是照明品质的重要准则之一，灯具的位置和配光决定了光在空间 的分布，因为它会决定所创造出来的照度分布形式。一些环境我们需要均匀的照明， 一些环境我们需要有重点照明，或者是两者的结合。
室内照明设计
42
➢ 或是将前述两种方式搭配应用，把灯光分散至整个空间，但在局部区域加 强灯光表现，例如商店照明。
室内照明设计课件
四、特例浅析：中华第一灯—— 西汉长信宫灯 长信宫”灯1968年出土于河北省满城县中 山靖王刘胜之妻墓。 整座灯由青铜分体铸造，铸成之后通体鎏 金，鎏金也称火镀金或银镀金，大致的工 艺流程是先将金与汞合金一齐涂抹在金属 器物表面上，之后烘烤器物，汞遇热化退， 金则留存于器面，到了汉代，鎏金工艺已 极为成熟精湛，“长信宫”灯可谓其中典 范，二千多年的时间使灯上的金箔多有剥 落，然而在灯光照射下，整个灯依旧金光 闪闪，华贵非常。
• 方案图与模型（方案图、实体模型） • 生产图预算
52
第三节 灯具的材料与构造
一、灯具的材料 材料作为依附在造型上的皮肤，透过其质感、色彩和肌理，向人们 传达一种氛围，并以此来影响人们的情绪。 目前灯具所使用的材料按照其化学成分来划分，包括： 1. 无机材料，其中又可以氛围金属和非金属材料两种，如金属包括
37
38
39
灯具的文化
取决于
灯具形态的演变
生产生活的需要
取决于
灯具形态的演变
生产生活的需要
由于不同地域不同民族的 文化差异，形成了风格迥 异的民族特色。
原因
40
社会文化艺术 的发展和影响
审美层次的区Biblioteka 别物质水平的差异民族特性与生 活方式的不同
社会制度以及 地理环境
风俗习惯的影 响等
造成东西方在灯具 处理的明显差异
21
第二节 中国的灯具发展简史
1. 人类社会早期：从石器时期人类就开始用光来改善自身的生活与环境，人 类自掌握了人工取火的方式之后，即通过篝火的燃烧火焰的光亮来照明。 人类燃起的第一堆篝火，其实就是人类制作的第一盏灯。
右图为远古人类炼火场景，"炼火"起源于远古时期人类祖先对火的崇拜。"炼 火"的场景与原始人狩猎归来围着大堆篝火庆祝狂欢的场景极为相似。炼火主 要是为了祀福、避邪、治病、求平安，一直流传至今，且流传地非常广泛。
【土木建筑】06 室内设计与照明
第六章室内设计与照明第一节采光照明的基本概念与要求就人的视觉来说，没有光也就没有一切。
在室内设计中，光不仅是为满足人们视觉功能的帚要，而且是一个重要的美学因素。
光可以形成空间，改变空间或者破坏空间，它直接影响到人对物体大小、形状、质地和色彩的感知。
近几年来的研究证明，光还影响细胞的再生长、激素的产生、腺体的分泌以及如体温、身体的活动和食物的消耗等的生堙节奏。
因此，室内照明是室内设计的重要组成部分之一，在设计之初就应该加以考虑。
一、光的特性与视觉效应光象人们已知的电磁艇一样，是一种能的特殊形式，是具有波状运动的电磁辐射的巨大的连续统一体中的很狭小的一部分。
这种射线按其波长是可以度量的，它规定的度量单位是纳米(nm) ，即lo —' m 。
二、照度、光色、亮度1 。
照度(IntensityOIllumination)人眼对不同波长的电磁波，在相同的辐射量(RadiantFlux) 时，有不同的明暗感觉。
人眼的这个视觉特性称为视觉度，井以光通量(LuminousFlux) 作为基准单位来衡量。
光通量的单位为流明(1m) ，光源的发光效率的单位为流明／瓦特(1m ／W) 。
不同的日光源和电光源。
光源在某一方向单位立体角内所发出的光通量叫做光源在该方向的发光强度(LuminousIntenmty) ，单位为坎德拉(cd) 被光照的某一面上其单位面积内所接收的光通量称为照度，其单位为勒克斯(h) 。
2 。
光色光色主要取决于光源的色温(K) ，井影响室内的气氛。
色温低，感觉温暖；色温高，感觉凉爽。
一般色温<3300K 为暖色，3300K< 色愠<5300K 为中间色，色愠>5300K 为冷色。
光源的色沮应与照度相适应，即随着照度增加，色温也应相应提高。
否则，在低色温、高照度下，会使人感到酷热；而在高色温，低照度下，会使人感到阴森的气氛。
设计者应联系光、目的物和空间彼此关系，去判断其相互影响。
