【案例】无线通信系统服务质量检测
070313_GSM_R无线覆盖和服务质量(QoS)测试方法(评审稿)
.. . .. . ..GSM-R无线网络覆盖和服务质量（QoS）测试方法Test Specification for Field Strength and Quality of Service（QoS）of GSM-R Digital Mobile Communication Network（V1.0）二○○七年三月目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和缩略语 (2)4 总则 (4)5 GSM-R 无线网络场强覆盖测试方法 (4)6 GSM-R网络话音业务QoS指标测试方法 (8)7 GSM-R网络电路数据业务QoS指标测试方法 (21)8 GSM-R网络通用分组无线数据业务QoS指标测试方法 (31)9 GSM-R网络点对点短消息业务QoS指标测试方法 (35)前言本测试方法根据《关于加快开展中国铁路GSM-R系统技术规范编制工作的通知》（科技运[2006]85号）进行编制，是中国铁路GSM-R数字移动通信网（以下简称“GSM-R网”）的系列技术规范文件之一，随着网络和业务的发展，还可能继续完善升级。
本测试方法规定了中国铁路GSM-R无线网络覆盖和GSM-R网话音和电路数据业务、GPRS分组数据业务以及点对点短消息业务的服务质量（QoS）指标的测试方法，是GSM-R网络质量评估的技术依据，是网络建设、验收和维护的指导性文件。
编写本测试方法时主要依据了国际铁路联盟（UIC）的相关标准，同时考虑了我国铁路营运的自身特点，以及我国GSM-R网发展的实际需要。
本测试方法中无线网络覆盖的测试方法部分是根据运输局《铁路GSM-R数字移动通信系统最小可用接收电平测量方法（V1.0）》制订的；列控电路数据QoS指标的测试方法部分是根据国际铁路联盟（UIC）的《ERTMS/GSM-R Quality of Service Test Specification V1.2g》制订的，在技术内容及编写规则上与之等效。

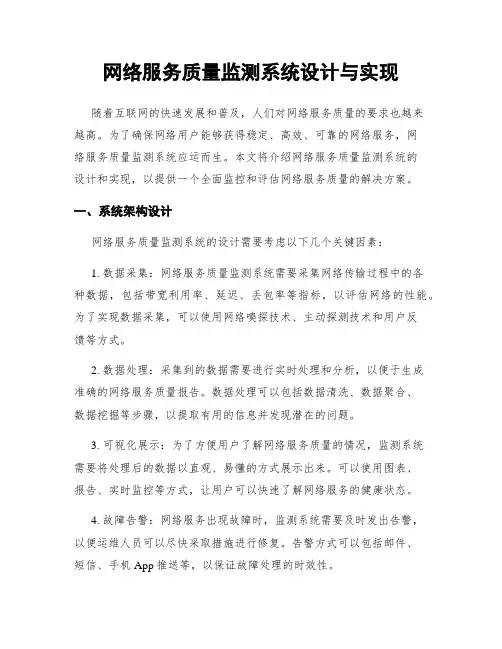

网络服务质量监测系统设计与实现
网络服务质量监测系统设计与实现随着互联网的快速发展和普及，人们对网络服务质量的要求也越来越高。
为了确保网络用户能够获得稳定、高效、可靠的网络服务，网络服务质量监测系统应运而生。
本文将介绍网络服务质量监测系统的设计和实现，以提供一个全面监控和评估网络服务质量的解决方案。
一、系统架构设计网络服务质量监测系统的设计需要考虑以下几个关键因素：1. 数据采集：网络服务质量监测系统需要采集网络传输过程中的各种数据，包括带宽利用率、延迟、丢包率等指标，以评估网络的性能。
为了实现数据采集，可以使用网络嗅探技术、主动探测技术和用户反馈等方式。
2. 数据处理：采集到的数据需要进行实时处理和分析，以便于生成准确的网络服务质量报告。
数据处理可以包括数据清洗、数据聚合、数据挖掘等步骤，以提取有用的信息并发现潜在的问题。
3. 可视化展示：为了方便用户了解网络服务质量的情况，监测系统需要将处理后的数据以直观、易懂的方式展示出来。
可以使用图表、报告、实时监控等方式，让用户可以快速了解网络服务的健康状态。
4. 故障告警：网络服务出现故障时，监测系统需要及时发出告警，以便运维人员可以尽快采取措施进行修复。
告警方式可以包括邮件、短信、手机App推送等，以保证故障处理的时效性。
二、系统实现建立一个完善的网络服务质量监测系统需要以下几个方面的技术支持：1. 采集技术：选择合适的数据采集技术是构建系统的基础。
可以使用网络嗅探技术，通过监测网络流量来获取网络传输过程中的各项数据。
此外，还可以利用主动探测技术，通过向特定传输节点发送请求并计算响应时间等指标来评估网络服务质量。
2. 存储技术：监测系统需要能够高效地存储和处理大量的数据。
可以使用关系型数据库或者分布式存储系统来存储数据。
重要的是确保数据的完整性和可靠性，同时实现高效的数据访问和查询。
3. 数据处理技术：为了实现实时处理和分析，可以采用流式计算等技术来处理数据。
Apache Kafka、Apache Storm等开源工具可以用于实时数据处理和分析，以提供网络服务质量的实时监控和报告功能。

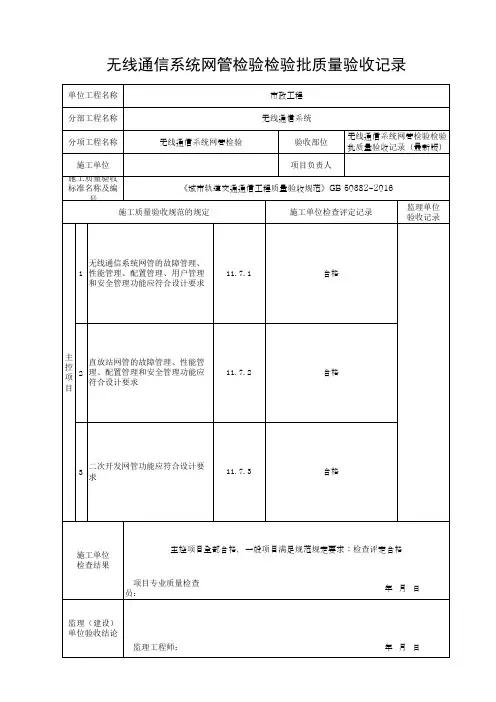

无线通信系统网管检验检验批质量验收记录(最新版)
单位工程名称
市政工程
分部工程名称
无线通信系统
分项工程名称
无线通信系统网管检验
验收部位
无线通信系统网管检验检验 批质量验收记录（最新版）
施工单位
项目负责人
施工质量验收 标准名称及编
号
《城市轨道交通通信工程质量验收规范》GB 50382-2016
施工质量验收规范的规定
施工单位检查评定记录
监理单位 验收记录
无线通信系统网管的故障管理、 1 性能管理、配置管理、用户管理
和安全管理功能应符合设计要求
11.7.1
合格
主 控 项 目
2
直放站网管的故障管理、性能管 理、配置管理和安全管理功能应 符合设计要求
11.7.2
合格
3
二次开发网管功能应符合设计要 求
11.7.3
合格
施工单位 检查结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
项目专业质量检查 员：
年月日监理（建设） 单位验收 Nhomakorabea论监理工程师：
年月日
无线通信中的信号检测技术
无线通信中的信号检测技术在当今数字化和信息化的时代，无线通信已经成为我们生活中不可或缺的一部分。
从手机通话、无线网络连接到卫星通信，无线通信技术的广泛应用给我们带来了极大的便利。
然而，要确保这些通信的准确性和可靠性，信号检测技术起着至关重要的作用。
信号检测技术的核心任务是从充满噪声和干扰的无线环境中准确地识别和提取出有用的信号。
这就好比在一个嘈杂的集市中，要清晰地听到并理解特定的人的讲话。
在无线通信中，信号在传输过程中会受到各种因素的影响，比如多径传播、衰落、噪声干扰等。
这些因素会导致信号的变形、衰减和失真，给信号的检测带来了巨大的挑战。
在无线通信系统中，常见的信号检测方法有很多种。
其中，基于匹配滤波器的检测方法是一种经典的技术。
匹配滤波器的原理是设计一个与发送信号匹配的滤波器，使得接收信号通过该滤波器时，有用信号能够得到最大程度的增强，而噪声和干扰则被抑制。
这种方法在理论上能够实现最优的检测性能，但它需要事先准确知道发送信号的特征，这在实际应用中往往难以完全满足。
另一种常用的检测方法是能量检测。
这种方法相对简单，它通过计算接收信号的能量来判断是否存在有用信号。
然而，能量检测的性能容易受到噪声不确定性的影响，而且对于微弱信号的检测能力有限。
还有一种基于相干检测的技术，它利用接收信号与本地参考信号的相干性来提取有用信息。
这种方法对于相位和频率同步的要求较高，如果同步不准确，检测性能会显著下降。
随着通信技术的不断发展，一些更先进的信号检测技术也应运而生。
比如，基于最大似然准则的检测方法，它通过计算接收信号的似然函数，找到最有可能的发送信号。
这种方法在理论上能够实现最优的检测性能，但计算复杂度较高，在实际应用中需要在性能和复杂度之间进行权衡。
此外，多用户检测技术在无线通信中也具有重要的地位。
在多用户通信系统中，多个用户的信号会在同一信道中传输，相互之间会产生干扰。
多用户检测技术的目的就是同时检测多个用户的信号，并尽可能地消除用户之间的干扰，从而提高系统的容量和性能。
无线通信质量测试系统的制作方法
本技术新型公开了一种无线通信质量测试系统，属于无线电通信测试领域，一种无线通信质量测试系统，包括暗室，暗室内壁固定连接有测量天线，测量天线穿过暗室的外端信号连接有射频开关，射频开关外端电性连接有控制电脑，控制电脑的输出端电性连接有信号模拟器和转台控制器，转台控制器的输出端电性连接有光线电缆，光线电缆远离转台控制器的一端电性连接有待测器，待测器位于暗室内，暗室内设有通讯天线，通讯天线与信号模拟器信号连接，可以实现对空间通信质量用通信数据吞吐量，数据丢包率和接收灵敏度几个具体的指标量化，并用综合计算模型来体现通信质量好坏与否的评价，使得通信质量评价体系全面化和客观化。
权利要求书1.一种无线通信质量测试系统，包括暗室(1)，其特征在于：所述暗室(1)内壁固定连接有测量天线(2)，所述测量天线(2)穿过暗室(1)的外端信号连接有射频开关(3)，所述射频开关(3)外端电性连接有控制电脑(4)，所述控制电脑(4)的输出端电性连接有信号模拟器(5)和转台控制器(6)，所述转台控制器(6)的输出端电性连接有光线电缆(7)，所述光线电缆(7)远离转台控制器(6)的一端电性连接有待测器(8)，所述待测器(8)位于暗室(1)内，所述暗室(1)内设有通讯天线(9)，所述通讯天线(9)与信号模拟器(5)信号连接，所述测量天线(2)包括外壳(10)和天线头(11)，所述外壳(10)位于天线头(11)外侧。
2.根据权利要求1所述的一种无线通信质量测试系统，其特征在于：所述暗室(1)的内壁固定连接有电动推杆(12)，所述电动推杆(12)上端固定连接有固定连接框(13)，所述固定连接框(13)内固定连接有电动机(14)，所述电动机(14)的输出端穿过固定连接框(13)的一端固定连接有连接圆板(15)，所述连接圆板(15)外端设有清洗块(16)。
3.根据权利要求1所述的一种无线通信质量测试系统，其特征在于：所述外壳(10)设置成喇叭状，所述外壳(10)内壁设有吸尘纸。
铁路客站数字无线通信系统案例
短信 数 据查 询 、Ｒ Ｉ ＦＤ到 岗确 认 等 。 ４ 岗位 确认 设 备 ，在指 定 作 业 点 安 装 无 源 设 ．
备 ，客 站作业 人 员采 集设 备信 息并 自动反 馈到 指挥 中心 ，以监 督管 理作 业人 员 到 岗情 况 。 ５ ．管理 控制 服务 器 系统 ，包括 控制 服 务 中心 、 配 置 管 理 终 端 、调 度 服 务 终 端 、系 统 信 息 服 务 终 端 、录音服 务终 端 等 。
３ 系统组成
系统 由无 线 基 站设 备 、指 挥 中心 有线 调 度 台 、
４ 功 能特 点
一一 一一 一 一 一
系统符 合数 字化 发 展趋 势 。铁路 客站 数 字无线
Ｕ ｈ、
—
臼
手持对讲机 ｌ
通 信 系统 采 用 Ｄ ＭＲ标 准 ，提 高 了频 谱 使
手持对讲机 … ≥ 一
无 【０ ９ ６ 号文件确定模拟对讲 机退 出市场 ， ２０ 】６ ６ 全部 由数 字对讲 机取代 ；铁道 部办运 发 【０ ０ ２ １】 １ 号文件对无 【 ０９ ６ ２ ０ 】６６号文件进行 了转发 ，确 定 自２１ ０ １年 １月 １日起 ，国家将 停止 对 １０ＭＨ 、 ５ ｚ
４０Ｍ ｚ ０ Ｈ 频段内模拟对讲机设备的型号核准 ，全面
２１ ０２年 ３月
铁 道 通 信 信 号
ＲＡＩ ＬＷ ＡＹ Ｉ Ｓ ＧＮＡＬ ＮＧ ＆ ＣＯＭ Ｍ ＵＮＩ ＬＩ ＣＡＴＩ ＯＮ
Ｍａ ｃ ２ ２ ｒ ｈ ０１ Ｖｏ ． ８ Ｎｏ ３ １４ ．
第４ ８卷
第 ３期
镣
镣
尝
《Ｍ Ｄ Ｒ数字移动无线技术３
、－ ≈ ；≈ ； ｔ≈ ； ；
无线通信系统的软件测试
无线通信系统的软件测试无线通信系统是现代社会中不可或缺的一部分，它涉及到人们的通信需求、信息传递以及网络连接。
然而，为了确保无线通信系统的稳定性和准确性，软件测试变得至关重要。
本文将探讨无线通信系统的软件测试方法和策略。
一、概述无线通信系统的软件测试旨在验证和验证其功能的正确性、稳定性和可靠性。
通过软件测试的运行，可以识别潜在的缺陷和错误，以及改进系统的性能和用户体验。
二、测试类型1. 功能测试：功能测试是无线通信系统的核心测试方法，旨在验证系统的各项功能是否按照设计要求正常工作。
包括呼叫功能、短信功能、数据传输等。
2. 性能测试：性能测试旨在评估无线通信系统在正常和负载条件下的性能表现。
包括网络延迟、带宽利用率、数据吞吐量等指标的测试和分析。
3. 安全测试：安全测试是为了评估无线通信系统对潜在安全威胁的防御能力。
包括网络攻击、数据泄露、身份验证等方面的测试。
4. 兼容性测试：兼容性测试是为了验证无线通信系统与不同设备、操作系统和软件版本之间的兼容性。
确保系统能在各种环境下正常运行。
5. 可靠性测试：可靠性测试是针对无线通信系统的稳定性和可靠性的测试，检查系统在长时间运行和高负载情况下的表现。
三、测试策略1. 设计测试用例：根据无线通信系统的需求和功能，设计详细的测试用例来验证每个功能的正确性和性能。
2. 自动化测试：利用自动化测试工具和脚本，提高测试效率和准确性。
自动化测试可以帮助快速执行大量测试用例，并生成测试报告。
3. 集成测试：在无线通信系统中，不同模块和组件之间需要良好的集成。
集成测试旨在验证系统的各个组件之间的协调和交互。
4. 迭代测试：由于无线通信系统通常处于不断发展和改进的状态，迭代测试是必不可少的。
在每个迭代周期结束后，对系统进行测试和验证。
5. 压力测试：通过模拟大量用户和负载，测试系统在压力下的承载能力和可靠性。
四、测试过程1. 环境搭建：建立测试环境，包括各种硬件设备、网络配置和测试工具的准备。
通信行业网络质量监测与优化方案
通信行业网络质量监测与优化方案第1章网络质量监测与优化概述 (3)1.1 背景与意义 (3)1.2 国内外研究现状 (4)1.3 主要内容与结构 (4)1.1 节主要介绍通信行业网络质量监测与优化的背景和意义。
(4)1.2 节概述国内外在网络质量监测与优化领域的研究现状。
(4)1.3 节对本章的主要内容与结构进行阐述，为后续章节的深入研究奠定基础。
(4)第2章通信网络架构及关键指标 (4)2.1 通信网络架构 (4)2.1.1 网络层次结构 (4)2.1.2 网络拓扑结构 (5)2.1.3 传输技术 (5)2.2 网络质量关键指标 (5)2.2.1 延迟（Latency） (5)2.2.2 丢包率（Packet Loss Rate） (5)2.2.3 吞吐量（Throughput） (5)2.2.4 可用性（Availability） (5)2.3 网络质量评估方法 (6)2.3.1 网络仿真 (6)2.3.2 现场测试 (6)2.3.3 用户感知评估 (6)2.3.4 功能监测与故障排查 (6)第3章网络质量监测技术 (6)3.1 传统网络监测技术 (6)3.1.1 人工巡检技术 (6)3.1.2 告警监测技术 (6)3.1.3 诊断测试技术 (6)3.2 新型网络监测技术 (7)3.2.1 自动化监测技术 (7)3.2.2 无线网络监测技术 (7)3.2.3 大数据分析技术 (7)3.3 监测数据采集与处理 (7)3.3.1 数据采集 (7)3.3.2 数据处理 (7)第4章网络质量分析 (7)4.1 质量数据预处理 (8)4.1.1 数据清洗 (8)4.1.2 数据标准化 (8)4.1.3 数据聚合 (8)4.2 质量指标关联性分析 (8)4.2.1 相关系数分析 (8)4.2.2 具有条件概率的关联规则分析 (8)4.2.3 聚类分析 (8)4.3 质量问题诊断方法 (8)4.3.1 基于规则的诊断方法 (8)4.3.2 基于机器学习的诊断方法 (8)4.3.3 深度学习诊断方法 (9)4.3.4 混合诊断方法 (9)第5章网络优化策略与方法 (9)5.1 优化策略概述 (9)5.2 网络参数优化 (9)5.2.1 无线参数优化 (9)5.2.2 核心网参数优化 (9)5.3 资源配置优化 (9)5.3.1 频谱资源优化 (9)5.3.2 硬件资源优化 (10)5.3.3 软件资源优化 (10)5.4 优化效果评估 (10)第6章网络优化案例分析 (10)6.1 案例一：某城市移动网络优化 (10)6.1.1 背景介绍 (10)6.1.2 问题分析 (10)6.1.3 优化措施 (10)6.1.4 优化效果 (11)6.2 案例二：某宽带网络优化 (11)6.2.1 背景介绍 (11)6.2.2 问题分析 (11)6.2.3 优化措施 (11)6.2.4 优化效果 (11)6.3 案例三：某数据中心网络优化 (11)6.3.1 背景介绍 (11)6.3.2 问题分析 (11)6.3.3 优化措施 (12)6.3.4 优化效果 (12)第7章网络质量监测与优化系统设计 (12)7.1 系统架构设计 (12)7.1.1 数据采集层 (12)7.1.2 数据处理层 (12)7.1.3 业务逻辑层 (12)7.1.4 应用展示层 (12)7.1.5 系统管理层 (12)7.2 功能模块设计 (13)7.2.1 数据采集模块 (13)7.2.2 数据处理模块 (13)7.2.3 网络质量监测模块 (13)7.2.4 网络功能分析模块 (13)7.2.5 网络优化策略模块 (13)7.2.6 可视化展示模块 (13)7.3 系统实现与部署 (13)7.3.1 系统实现 (13)7.3.2 系统部署 (13)7.3.3 系统运维与维护 (13)第8章网络质量监测与优化关键技术 (14)8.1 大数据技术 (14)8.1.1 数据采集与存储 (14)8.1.2 数据处理与分析 (14)8.1.3 可视化展示 (14)8.2 人工智能技术 (14)8.2.1 智能识别与预测 (14)8.2.2 智能优化算法 (14)8.2.3 智能决策支持 (15)8.3 云计算与边缘计算技术 (15)8.3.1 云计算平台 (15)8.3.2 边缘计算 (15)第9章网络质量监测与优化在行业中的应用 (15)9.1 互联网企业应用案例 (15)9.1.1 某知名电商平台 (15)9.1.2 社交媒体公司 (16)9.2 电信运营商应用案例 (16)9.2.1 某全国性电信运营商 (16)9.2.2 某地区电信运营商 (16)9.3 其他行业应用案例 (16)9.3.1 金融行业 (16)9.3.2 医疗行业 (16)9.3.3 教育行业 (16)9.3.4 智能制造行业 (16)第10章未来发展趋势与展望 (17)10.1 技术发展趋势 (17)10.2 行业应用拓展 (17)10.3 政策与产业环境变化 (17)10.4 发展挑战与机遇 (17)第1章网络质量监测与优化概述1.1 背景与意义信息技术的飞速发展，通信行业在我国经济社会发展中扮演着举足轻重的角色。
通信工程网络服务质量监测分析
通信工程网络服务质量监测分析标题一：网络服务质量监测的背景与意义近年来，随着互联网技术的发展与普及，网络服务已成为人们生活中不可或缺的一部分。
而网络服务的质量也直接影响使用者的体验和满意度。
因此，网络服务质量的监测已成为了网络服务提供商必不可少的一项工作。
网络服务质量的监测不仅可以监测网络服务的畅通性和稳定性，还可以对网络服务出现异常的原因进行分析和定位，为网络服务的提供商提供支持和参考。
同时，通过对网络服务质量监测的结果进行分析，还可以为网络服务的优化和升级提供参考建议，从而提高网络服务的满意度和质量。
因此，在网络服务质量监测的背景下，建立和完善网络服务质量监测系统，对于网络服务提供商具有重要的意义。
本文旨在探讨网络服务质量监测的相关内容和方法，以期为网络服务的提供商提供有用的参考和建议。
标题二：网络服务质量监测的相关指标及其解释在进行网络服务质量监测之前，需要了解和掌握网络服务质量监测的相关指标和定义。
网络服务质量的监测指标一般包括网络的可用性、性能、可靠性、安全性等方面。
其中，网络的可用性是指用户能否正常连接和使用网络服务；性能则是指网络的数据传输速度、响应时间等方面；可靠性指网络服务的稳定性和可靠性；安全性则是指对网络服务和用户数据的保护和安全。
在具体的网络服务质量监测中，需要根据不同的网络服务类型、使用场景和用户需求来选择和确定相应的监测指标和方法。
比如，在对网络游戏的监测中，需关注游戏的延迟、丢包率等；在对企业网络的监测中，需关注网络的稳定性和安全性等方面。
因此，对网络服务质量监测的相关指标进行了解和掌握，对于网络服务的提供商具有重要的意义。
标题三：网络服务质量监测的方法和技术网络服务质量监测的方法和技术是保障网络服务质量监测实现的重要保障。
在网络服务质量监测中，常用的监测方法和技术包括主动监测和被动监测。
主动监测是指通过一定的手段对网络服务进行主动测试和监测，并实时反馈测试结果和数据。
通信工程网络服务质量监测分析
关键词：通信工程；网络服务；质量监测引言目前，我国信息技术水平已经趋于国际化先进水平，为提高网络服务质量监测，相关部门应整合国家的网络信息相关资源与技术，建立相应的网络服务平台，通过对计算机系统的监测与调整，不断地提升通信网络的质量，提高用户的实际体验感，相关部门应加强与研发人员和用户的沟通与交流，不断提升通信工程的质量，促进我国互联网行业的不断发展。
1网络服务质量监控体系1.1流量工程流量工程是通信工程的基础，同时也是一种有效的网络工具和方法，能够在网络设备的运行和传输过程中，支撑相关设备为使用者提供稳定的服务。
在已有的资源内部进行优化处理，将网络的规划和工程进行完善和补充，使其能够提供更好的服务[1]。
通过流量工程，能够使网络得到最优的效率。
流量工程的主要任务是将业务转化为现实存在的网络任务，使其能够对网络内部区域的不同业务流向有精准的控制，平衡路由器和交换机以及相关的连接线路之间的关系，同时选择最合理的路径解决设备的需求和任务。
流量工程从作用上来看，在辅助设备和调整线路等方向具有较强的辅助能力，能够在网络设备的线路中优化。
由于社会的不断发展，网络的使用率大大增加，用户对于网络资源的需求在不断地提升，对于IP 技术的使用也越来越多，同时互联网中的竞争也在不断地加剧。
对于互联网服务提供商来说是一个机遇，同时也是挑战。
为了使流量工程能够顺利使用，需要明确主路径传输时的阻塞点，在发生故障或堵塞时，能够给出解决方法或者重新进行路由。
同时，在流量工程的使用过程中，将其成本和费用消耗最小化，减少文件和信息的丢失等故障，缩短堵塞时间，提高运行效率。
此外，增加业务统计的服务性能，为使用者提供更多的业务选择，以及更好的服务质量。
见图1。
1.2服务质量服务质量通常指的是通过不同的技术来为通信网络进行服务，为达到服务供需作用最大化，使用不同的基础网络技术，将网络延迟和线路阻塞等问题解决，保证其线路畅通，提高传输效果，减少延时带来的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WLAN无线网络QoS测试构架
视频图象质量（上/下行） 网络吞吐量 网络转发时延 数据优先级测试 802.11二层切换 IP层（三层）切换 位臵与场强的对应 无线覆盖弱场搜索 干扰源查找
图象模糊 马赛克现象
系统应用测试
带宽下降严重 丢包情况严重
网络性能指标测试
乒乓效应 切换过长
单洞封闭隧道结构剖面图
CRSC
封闭隧道环境下无线信号覆盖质量
天线可能放 置的位置 供列车运行 的高压电线
弱电系统 电缆桥架
强电系统 电缆桥架
天线可能放 置的位置
消防 龙头
铁轨
列车前进方向
隧道现场图片
CRSC
隧道弯曲半径对信号传播的影响
隧道的封闭性，造成无线电波信号的多次反射，对信号质量 产生致命影响，车速过快时，导致吞吐量下降，设置通讯中断。
WLAN
CBTC
系统可靠性要求极高 数据吞吐量低 采用全冗余设计 网络漫游切换短 网络抗干扰要求高
PIS
系统可靠性要求较高 数据吞吐量要求较高 网络自动保护 网络漫游切换短 网络抗干扰要求高
CRSC
WLAN网络QoS测试
物理层
数据链路层
Layer1～7测试
网络层
应用层
QoS
CRSC
特点： 1、实时频谱分析
2、通道统计
3、设备自动查找 4、记录回放Playback
5、弱场查找
6、干扰发现
CRSC
无线通信系统
WLAN网络服务质量 TETRA网络服务质量
CRSC
TETRA无线通信系统网络结构框图
SCN: 交换控制节点
o
NMS: 网络管理系统 TBS: TETRA基站 语音 数据 BDA: 直放站 漏泄电缆
无线通信系统
WLAN网络服务质量 TETRA网络服务质量
CRSC
WLAN网络在地铁中的应用
CBTC——基于通信的列车自动控制系统(communication based train control
system)，随着通信技术特别是无线电技术飞速发展，人们开始研究以通信技 术为基础的列车运行控制系统，采用无线通信实现列车和地面的双向通信，代 替轨道电路实现列车运行控制。 PIS——乘客资讯系统( Passenger Information System ) ，指地铁运营商采用 成熟可靠的网络技术和多媒体传输、显示技术，在指定的时间，将指定的信息 显示给指定的人群。
CRSC
TETRA网络三、四号线同邻频干扰测试
3号线石龙路停车场平面图
4号线蒲汇溏路停车场平面图
案例：上海轨道交通无线集群TETRA网络的频率资源相对比较紧张，因此两停车 场基站共用同一个频点，但由于两个停车场距离比较接近，采用天线进行覆盖， 天线的辐射半径较大，信号存在交叠，容易对相邻停车场的产生同频干扰。 测试后采取的措施： 将停车场的基站发射功率调小，天线的俯扬角进一步向下倾斜。在保证了满 足停车场覆盖的前提下，上述两个停车场之间不发生同频干扰，同时也没有对正 线运行的列车产生干扰。
CRSC
TETRA网络三号线试验线场强及QOS测试
B、区间列车动态测试
列车停靠在站台时，列车内信号电平较 低，为-100dBm、-105dBm，并且产成误码 （误码率为2%）初步判断为站台内未进行场 强覆盖，由于列车对信号的屏蔽作用，导致 信号较弱。 列车行驶到两站中间时，信号电平在80dBm和-90dBm之间起伏变化，并产生误码 （误码率为1%—2%），会对通话质量产生影 响。初步判断为两站信号交叠处，可能存在 同频干扰。 从列车内走到站台期间信号电平由105dBm恢复至-80dBm，在此之间产生了几次 误码（误码率为2%）初步判断为列车对信号 的损耗，导致出列车门进入站台期间信号电 平迅速上升。
轨道交通无线通信系统检测
CRSC
RAMS简介
RAMS是可靠性(Reliability)、可用性(Availability)、可维修性 (Maintainability)和安全性(Safety)。 RAMS是IRIS标准之一， IRIS是 International Railway Industry Standard(国际铁路行业标准)。 RAMS 贯穿产品整个生命周期，从对产品的可行性分析研究到产品报废的整 个生命周期过程中，需要建立可靠性、可用性、可维修性和安全性的 RAMS论证过程，通过RAMS论证建立RAMS要求，并将RAMS参数 综合到要求形成过程中。 可靠性工程起源二战时，美军在对日战线向远东输送的兵器中， 60%的飞机不能用，50%的电子设备在储藏中发生故障。轰炸机的电 子设备寿命仅有20小时，海军用电子设备70%发生故障。 战后，基于 这些惨痛经验，在1952年8月设置了美国国防部的可靠性咨询机关 AGREE(Advisory Group on Reliability of Electronic Equipment)。然 后，在1957年提出了有名的AGREE报告(电子设备可靠性咨询委员会 报告书)，在这个报告中，美军宣布把定量化的可靠性作为武器采购的 基本准则。
2
视频监控系统
动态传送下的性能 图象质量QoS指标 系统功能实现程度 外界因素影响
3
有线网络系统
网络性能表现 可靠性指标 安全性评估
CRSC
无线通信系统
1
无线通信系统
CRSC
无线通信系统的不可控因素
服务质量下降!!!
传播环境
信号干扰
检测手段
系统的不可控因素
系统配臵 施工安装
CRSC
CRSC
实施RAMS的核心目标
服务质量 QoS
RAMS
Reliability
Availability
Maintainability
Safety
CRSC
通信系统的服务质量QoS指标
体现用户感受 量化数据指标
QoS
反映系统性能
CRSC
轨道交通通信系统服务质量分析
1
无线通信系统
量化的QoS指标 覆盖的弱场定位 干扰影响 系统(内)间的协调
网络漫游切换测试
覆盖盲点
同邻频干扰
Байду номын сангаас
无线场强覆盖测试
CRSC
封闭隧道环境下无线信号覆盖质量
供列车运行 的高压电线 天线可能放置的位 置
强电系统 电缆桥架 列车
弱电系统 电缆桥架
消防 龙头
天线可能放置的 位置 列车天线可能放 置的位置 铁轨 列车地面
隧道一般高度：5.2 -- 5.5米之间
列车前进方向
BDA
BDA
TBS
TBS
SCN
NMS
网管
TBS
TBS
TBS
TBS
. 其他TETRA
TETRA 基本结构
调度中心
CRSC
TETRA网络服务质量劣化的常见现象
信号弱 掉话
覆盖问题 ？原因 干扰
呼叫失败
呼叫建立时间过长 语音质量下降
无线网络性能
CRSC
TETRA无线通信系统检测主要内容
基站测试 以 往 关 注 点 直放站测试 漏缆测试 天馈线测试 发射功率 输出光功率 输入功率 输入功率 频率偏差 输入光功率 电压驻波比 电压驻波比 射频输出功率
QoS测试 现 在 关 注 点
语音测试
端到端连接建立时间 端到端连接建立成功 率 组呼连接建立成功率 越区切换成功率 越区切换持续时间 语音质量 掉话率
场强覆盖
干扰查找
场强覆盖率 天馈系系统
同频干扰 邻频干扰
CRSC
TETRA网络上海三号线试验线场强及QOS测试
A、站台无车静态测试
在网络信号较强、接收电 平稳定情况下，基本不会出现 误码，话音质量良好；而当网 络信号弱、接收电平低时，相 应会导致误码出现，从而影响 话音质量。
AP天线
AP天线
隧道转弯半径较小，信号 多径衰弱较大，需要在拐 弯后增加一个AP，弥补 信号质量下降
隧道转弯半径较大，信号经隧 道壁反射，可以传播距离非常 长，多径信号在远处合成，信 号强度时强时弱
在实际工程中必须要根据隧道实际情况，进行无线信号现场测试
CRSC
WLAN网络－无线场强覆盖干扰测试
