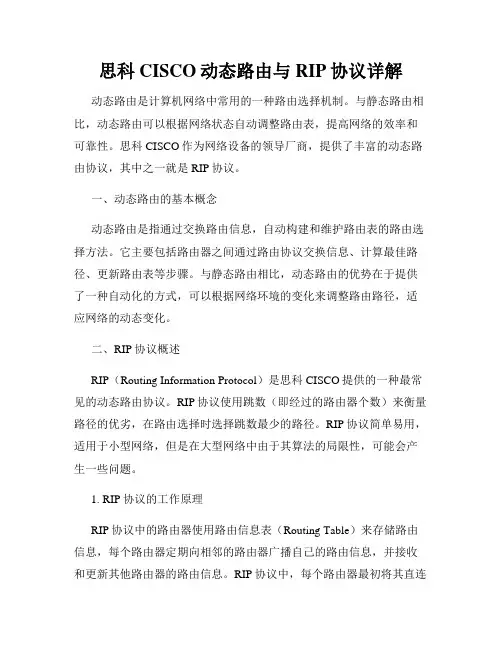

思科CISCO动态路由与RIP协议详解
思科CISCO动态路由与RIP协议详解动态路由是计算机网络中常用的一种路由选择机制。
与静态路由相比，动态路由可以根据网络状态自动调整路由表，提高网络的效率和可靠性。
思科CISCO作为网络设备的领导厂商，提供了丰富的动态路由协议，其中之一就是RIP协议。
一、动态路由的基本概念动态路由是指通过交换路由信息，自动构建和维护路由表的路由选择方法。
它主要包括路由器之间通过路由协议交换信息、计算最佳路径、更新路由表等步骤。
与静态路由相比，动态路由的优势在于提供了一种自动化的方式，可以根据网络环境的变化来调整路由路径，适应网络的动态变化。
二、RIP协议概述RIP（Routing Information Protocol）是思科CISCO提供的一种最常见的动态路由协议。
RIP协议使用跳数（即经过的路由器个数）来衡量路径的优劣，在路由选择时选择跳数最少的路径。
RIP协议简单易用，适用于小型网络，但是在大型网络中由于其算法的局限性，可能会产生一些问题。
1. RIP协议的工作原理RIP协议中的路由器使用路由信息表（Routing Table）来存储路由信息，每个路由器定期向相邻的路由器广播自己的路由信息，并接收和更新其他路由器的路由信息。
RIP协议中，每个路由器最初将其直连网络的距离设置为0，并随着接收到的路由信息更新路由表。
当路由器检测到相邻路由器的距离发生变化时，它会更新路由表，并将新的路由信息通知其他路由器。
2. RIP协议的特点RIP协议具有以下几个特点：- 距离向量协议：RIP协议以跳数作为衡量路径优劣的标准，采用的是距离向量算法。
这意味着RIP协议只关心路径中路由器的数量，而不考虑路径的带宽、延迟等其他因素。
- 路由更新频繁：RIP协议的路由更新频率较高，通常为30秒一次。
这样可以及时响应网络拓扑的变化，但也会导致网络中产生大量的路由更新报文，增加网络带宽的消耗。
- 发送完整路由表：RIP协议在路由更新时，会发送完整的路由表信息，而不是只发送变化的部分。
CCIE笔记 路由协议
CCIE学习笔记－协议Rip技术概览Rip工作在UDP的端口520上－也就是说，所有的RIP 数据包的源端口和目的端口都是520。
1 初始化——RIP 初始化时，会从每个参与工作的接口上发送请求数据包。
该请求数据包会向所有的RIP路由器请求一份完整的路由表。
该请求通过LAN上的广播形式发送LAN或者在点到点链路发送到下一跳地址来完成。
这是一个特殊的请求，向相邻设备请求完整的路由更新。
2 接收请求——RIP有两种类型的消息，响应和接收消息。
请求数据包中的每个路由条目都会被处理，从而为路由建立度量以及路径。
RIP采用跳数度量，值为1的意为着一个直连的网络，16，为网络不可达。
路由器会把整个路由表作为接收消息的应答返回。
3 接收到响应——路由器接收并处理响应，它会通过对路由表项进行添加，删除或者修改作出更新。
4 常规路由更新和定时——路由器以30秒一次地将整个路由表以应答消息地形式发送到邻居路由器。
路由器收到新路由或者现有路由地更新信息时，会设置一个180秒地超时时间。
如果180秒没有任何更新信息，路由的跳数设为16。
路由器以度量值16宣告该路由，直到刷新计时器从路由表中删除该路由。
刷新计时器的时间设为240秒，或者比过期计时器时间多60秒。
Cisco 还用了第三个计时器，称为抑制计时器。
接收到一个度量更高的路由之后的180秒时间就是抑制计时器的时间，在此期间，路由器不会用它接收到的新信息对路由表进行更新，这样能够为网路的收敛提供一段额外的时间。
5 触发路由更新——当某个路由度量发生改变时，路由器只发送与改变有关的路由，并不发送完整的路由表。
注意：RIP-1是一个有类的路由选择协议，因此路由宣告中不携带子网掩码。
RIP-1采用接收路由的接口的子网掩码来确定目的网络的子网掩码。
这种做法仅对接收到的路由和直连网络处于同一主网的情况有效。
如果接收到的路由不是同一个主网，路由器就会试着去匹配该路由的主网掩码，可能是A,B,C类。
Cisco--rip协议9
Cisco相关命令：Rip(routing lnformation protocol)路由信息协议（内部网关协议IGP）距离矢量路由协议：发送完整的路由表至相邻路由器，相邻路由器将会接受路由表项并与自己原有的路由表进行组合，以完善路由器的路由表。
Rip信息类型：1、请求信息（request message）：用来向邻居请求发送一个update（更新）。
2、应答信息（response message）：运载着这个被请求的update。
Rip通过UDP端口520来进行操作的，rip信息包封装在UPD segment中的。
Rip的metric是基于hop count（跳数）的，metric为16代表不可达。
Rip版本默认开启：send(发送)version1 receive（接受）version1/2。
Rip的缺陷：1、过于简单，以跳数为依据计算度量值，经常得出非最优路由。
2、度量值以16为限，不适合大型网络。
3、安全性差，接受来自任何设备的路由更新。
4、不支持无类ip地址和vlsm（variable length subnet mask 变长子网掩码）。
4、收敛缓慢，时间经常大于5分钟，每固定时间更新一次消耗带宽很大。
Rip计时器：Update timer（更新时间）：在rip开启之后，平均30S，启用了rip的接口会发送应答信息（update）。
Invalid timer (失效时间)：lnvalid time初始化为180S（即6个update周期），如果一条路由条路由update在这180S里没有被收到的话，那么这条路由的跳数（即metic）就被设置为16，即不可达。
Flush timer (清除时间)：flush timer 为240S，如果超出240S，路由将被标记为不可达，并从路由表中移除掉。
Holddown timer（保持失效时间）：180S。
如果新收到的路由条目大于本身条目的跳数，该路由将进入长为180S的holddown状态。
CCNARIP基本知识点
距离矢量：周期性的将自己路由表复制信息发送给所有邻居RIP 防止路由环路的方法：1、水平分割：一个路由器从一个接口收到一条路由信息，不能将该路由再从这个接口发送出去2、最大跳数：当跳数到达规定的最大值，认为该网络不可达3、路由中毒：直接将不可达的网络标识为最大跳数4、毒性反转：加强网络上不可达的信息，会忽略水平分割原则5、触发更新：网络发生变化，马上更新，忽略更新周期6、抑制计时器：防止网络的动荡，对失效的路由开启抑制计时器Routing Information Protocol路由信息协议：特点：1、采用距离矢量算法2、采用跳数作为计算metric的方法cisco、华为：跳数是先加1再发送迈普：跳数是接收后再加，发送的时候不加13、支持等量的负载均衡，缺省最多为4条，最大为6（16）计时器：1、更新计时器：每30s发送更新一次（15%的偏差，防止同步更新）2、失效计时器：180s（6倍的更新周期）3、抑制计时器：180s（0-60）4、刷新计时器：每240s将自己通过RIP学习到的路由清空，重新学习配置实现：1、在路由器上启用RIProuter rip2、在接口上启用RIPnetwork [接口的主网络]3、启用版本2：version 24、关闭自动汇总：no auto-summaryRIP的版本：1、RIPv1：缺省使用该版本（发送原则和接收原则）a、更新过程不带掩码b、不支持VLSM和不连续网络c、采用广播方式更新（255.255.255.255）2、RIPv2：a、更新过程携带掩码b、支持VLSM和不连续网络c、采用组播(224.0.0.9)方式更新调试命令：1、show ip route2、show ip route rip3、show ip rip database4、show ip protocol --查看当前路由器运行的动态路由协议5、clear ip route * --清空路由表6、debug ip rip--打开调试命令7、un all--关闭调试命令外加：当有些路由器不必向外发送组播更新时，应该手动设置：R1（config）#router ripR1（config）#passive-interface f0/0。
RIP路由协议详解
RIP路由协议详解RIP (Routing Information Protocol) 是一种常用的内部网关协议(IGP)，用于在小型企业或家庭网络中进行路由选择。
本文将详细介绍RIP 路由协议的工作原理和特点。
RIP 是一种属于距离向量应用的路由协议，以 Bellman-Ford 算法为基础。
它使用跳数 (hop count) 作为度量标准，即以网络中的路由器跳数来衡量路径长度，从而进行路由选择。
RIP 路由协议使用 UDP 协议运行在端口520上，并通过周期性的交换路由表信息来保持网络的稳定性。
RIP协议的核心原则是：每个路由器定期广播它所知道的路由信息，以及它与邻居路由器的跳数。
路由器收到邻居路由器的路由信息后，会更新自己的路由表，并将信息与其他邻居路由器分享。
这样，每个路由器都能够掌握整个网络的路由信息，并能选择最佳路径进行数据传输。
1.最大跳数限制：RIP路由协议规定网络中最大跳数限制为15跳。
如果路径中的跳数超过15跳，则被认为是不可达的。
这是为了避免无限循环和路由环路的产生。
2.广播机制：RIP路由器会定期向相邻的路由器广播路由表信息，以便邻居路由器能够了解整个网络的拓扑。
广播的频率可以通过路由器的配置进行调整。
3.路由更新：RIP路由协议采用周期性的路由更新机制，通常每30秒进行一次更新。
在更新期间，路由器会互相交换最新的路由信息，并根据信息更新自己的路由表。
4. 路由毒化：RIP 路由器使用一种称为“路由毒化”(route poisoning)的技术来防止路由环路。
当一条路径不可达时，将其距离值设置为16，即告诉其他路由器该路径不可达。
其他路由器收到该信息后，将该路径标记为不可达，从而避免数据包陷入无限循环。
尽管RIP路由协议在一些小型网络中仍然使用广泛，但它也有一些局限性：1.慢速：RIP路由协议中的路由更新机制较为频繁，会浪费网络带宽和处理资源。
在大型网络中，这可能导致路由表信息传输的延迟，影响数据传输的效率。
思科ccnp网络技术实验：配置两个EBGP邻居
实验7-1：配置两个EBGP邻居【实验目的】：在本次实验中，你将查看BGP是怎样工作？在完成本次实验之后，你需要完成下列任务：配置一个简单的内部边界网关协议(IBGP)和外部边界网关协议(EBGP)网络【实验拓扑】：注意：图中x为所在机架编号，y为路由器编号。
【实验帮助】：如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。
【命令列表】：【任务一】：配置BGP在这个任务中，你需要在边界路由器上配置基本的BGP。
实验过程：第一步：在边界路由器上配置BGP,使用自治系统号(AS)6500x，x是你的实验机架编号。
在这个实验中，仅仅边界路由器运行BGP，内部路由器还将继续运行RIPv2。
配置PxR1和PxR2使用IP地址10.x.0.y建立IBGP邻居，配置BBR1（AS 64998，IP地址：172.31.x.3）和BBR2(AS 64999，IP地址：172.31.x.4)为EBGP邻居。
第二步：在边界路由器上发布网络10.x.0.0/24，10.x.1.0/24，10.x.2.0/24，10.x.3.0/24到网络核心。
这里有两点需要注意：1）因为网络10.0.0.0被划分了许多子网，所以在发布网络的时候需要使用mask选项声明发布的子网。
2)使用NETWORK命令发布的网络必须匹配路由表中路由条目。
第三步：在边界路由器上，使用show ip bgp summary命令验证所有的三个BGP邻居的建立。
你有看到一个IBGP邻居和两个EBGP邻居吗？从每一个BGP邻居有学习到多少网络？第四步：在边界路由器上，使用show ip bgp命令显示BGP路由信息。
验证你有从核心和其他的边界路由器接收到路由信息。
在边界中币器上查看IP路由表，这里是否有BGP路由出现？第五步：TELNET到核心路由器上，BBR1(172.31.x.3) 和BBR2（172.31.xx.4）。
查看IP路由表，是否有你的BGP路由出现？关闭TELNET会话。
cisco RIP路由协议的配置
RIP路由协议的配置拓扑图S3550的配置Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 50Switch(config-vlan)#exitSwitch(config)#int fa0/5Switch(config-if)#switchport acc vlan 50Switch(config-if)#exitSwitch(config)#int fa0/1Switch(config-if)#switchport acc vlan 10Switch(config-if)#exitSwitch(config)#int vlan 10Switch(config-if)#ip add 192.168.1.2 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int vlan 50Switch(config-if)#ip add 192.168.5.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#router ripSwitch(config-router)#network 192.168.1.0Switch(config-router)#network 192.168.5.0Switch(config-router)#version 2Switch(config-router)#exitSwitch(config)#ip routingSwitch(config)#R1的配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int s0/3/0Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0Router(config-router)#version 2Router(config-router)#no auto-summaryRouter(config-router)#R2的配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int s0/3/0Router(config-if)#ip add 192.168.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.2.0Router(config-router)#network 192.168.3.0Router(config-router)#version 2Router(config-router)#no auto-summaryRouter(config-router)# 未配置rip协议：配置rip协议后：。
思科CCNA认证网络工程师学习指南
思科CCNA认证网络工程师学习指南一、书籍简介《思科CCNA认证详解与实验指南(200-120)》以描述思科CA/CCDA的认证知识为重点，以思科公司最新发布的考试大纲为前提，全面涵盖了认证领域的相关内容，其中包括网络基础知识、网络设备的工作原理、网络协议的工作原理、思科路由器与交换机的基本配置、路由技术、交换技术、远程接入技术、思科IOS特性、思科网络设备的硬件组成与IOS镜像管理、IPv6技术、认证试题分析等。
《思科CCNA认证详解与实验指南(200-120)》突破了传统的写作方式，采用“浅入深出、取证原理、演示应用”的原则体现整本书的逻辑，并配置开发了相关的教学资源，开发的教学录像与本书的知识点成“一对一”的关系，可以说是将思科CA的教学课堂放到了书上，为CA的学员节省了上千元的培训费。
另外，考虑到读者在学习CA认证时，没有实验设备的问题，本书提供了一套“网络仿真学”方案，为CA学员解决因为实验设备不足造成的实验限制和实验困难。
在本书的最后一个章节中，将CA认证的技术知识与实际的网络工程岗位集成，引导学员如何使用CA认证的知识去解决实际的故障，彻底告别了“Paper”的认证方式。
《思科CCNA认证详解与实验指南(200-120)》的写作方法就是读者的学习方法，本书的实验方法就是读者的工作岗位，本书对网络原理技术的取证方法就是将理论的瞬间变成永恒的经典!二、书籍信息出版社：电子工业出版社ISBN：版次：1开本：16开出版时间：2022-07-01页数：736正文语种：中文三、书籍目录第1章简介思科CCNA认证的体系结构1.1 简介思科的认证体系等级CCNA/CCNP/CCIE1.2 关于思科认证体系的考试过程1.3 关于思科认证体系结构的学习方式1.4 CCNA与面向实战工作的关联和认证者的行业后续发展建议 1.5 建立一个必需的学习原则：没被取证的理论就不是真理1.6 没有专业的网络实验室的解决方案1.7 用正确的心态来完成认证的学习、感受分享、寄语本章小结第2章计算机网络基础2.1 理解计算机网络2.1.1 计算机网络的分类2.1.2 理解计算机网络服务结构2.1.3 理解计算机网络拓扑2.1.4 理解IEEE 802的各个标准2.1.5 理解以太网的介质访问协议(CSMA/CD)2.1.6 CCNA认证中CSMA/CD试题分析(见随书光盘)2.2 理解计算机的MAC地址2.2.1 理解MAC地址的构成2.2.2 理解MAC地址的I/G位2.2.3 CCNA认证中MAC部分试题分析(见随书光盘)2.3 理解IP地址的作用与意义2.3.1 IP地址的定义与分类2.3.2 理解子网掩码与IP子网的划分2.3.3 计算一个IP子网内的主机数2.3.4 理解默认网关2.3.5 理解可变长子网掩码(VLSM)与无类域间的路由(CIDR)2.3.6 演示：区分网络ID、主机ID、子网掩码与网关2.3.7 演示：VLSM的基本应用与特性2.3.8 实战：IP地址规划的经典案例2.3.9 深入分析IP通信过程中的两组特殊地址2.3.10 CCNA认证中IP地址规划与设计部分试题分析(见随书光盘) 2.4 理解计算机网络的体系结构2.4.1 理解OSI开放式七层模型2.4.2 联动分析：OSI七层模型传输数据的过程2.4.3 演示：取证OSI七层模型传输数据的原理过程2.4.4 CCNA认证中OSI七层模型的试题分析(随书光盘)本章小结第3章理解网络设备工作原理3.1 中继器工作原理3.2 集线器工作原理3.3 网桥工作原理3.4 二层交换机工作原理3.4.1 通过区别集线器、二层交换机理解冲突域3.4.2 CCNA认证中网桥与二层交换机的试题分析(见随书光盘)3.5 路由器工作原理3.5.1 理解路由器工作原理必须扩展到数据链路层的问题3.5.2 CCNA认证中路由器的试题分析(见随书光盘)3.6 三层交换机工作原理本章小结第4章详解并取证网络协议的工作原理4.1 理解数据链路层协议4.1.1 理解ARP的工作原理4.1.2 关于RARP(Reverse Address Resolution Protocol)4.1.3 理解免费ARP4.1.4 演示：取证ARP协议的工作过程4.1.5 演示：取证计算机和思科路由器上的免费ARP工作过程 4.1.6 CCNA认证中ARP协议的试题分析(见随书光盘)4.2 理解网络层部分协议4.2.1 理解IP报文的结构4.2.2 演示：取证IP报文的结构4.2.3 理解ICMP协议的工作原理4.2.4 演示：取证ICMP报文的结构4.2.5 CCNA认证中ICMP协议的试题分析(见随书光盘)4.3 理解传输层部分协议4.3.1 理解TCP/IP协议的工作原理4.3.2 演示：取证TCP/IP协议的三次握手过程4.3.3 CCNA认证中TCP协议的试题分析(见随书光盘)4.3.4 理解UDP协议的工作原理4.3.5 演示：取证UDP报文的结构4.3.6 CCNA认证中UDP协议的试题分析(见随书光盘)4.4 理解应用层协议4.4.1 理解HTTP协议4.4.2 理解FTP协议4.4.3 理解FTP的主动模式4.4.4 理解FTP的被动模式4.4.5 关于FTP两种模式引发防火墙与ACL过滤时故障4.4.6 CCNA认证中FTP协议的试题分析(见随书光盘)4.4.7 简述应用层的其他协议POP3、SMTP4.5 关于知名协议端口号本章小结第5章入门思科的网络设备5.1 简介思科的数据通信产品5.1.1 认识思科路由器5.1.2 认识思科交换机5.1.3 认识思科设备上的模块及编号原则5.2 理解如何配置思科网络设备5.2.1 简介思科网络设备的配置方法5.2.2 演示：通过控制线配置与管理思科网络设备5.3 完成思科设备上的基本配置5.3.1 理解思科网络设备的配置模式5.3.2 演示：配置时间、重命名思科网络设备、接口IP地址、查看运行状态5.3.3 演示：保存、备份与删除设备配置5.3.4 演示：设置enable用户的密码5.3.5 关于配置指令缩写与帮助提示功能5.4 CCNA认证中路由器入门配置的试题分析(见随书光盘)本章小结第6章理解并实施路由技术6.1 路由技术的理论知识6.1.1 路由技术的概念6.1.2 路由技术的分类6.1.3 演示：在思科路由器上配置静态路由6.1.4 演示：在思科路由器上配置默认路由6.1.5 关于配置静态路由和默认路由的注意事项6.1.6 CCNA认证中静态路由的试题分析(见随书光盘)6.2 理解并配置动态路由协议RIP6.2.1 理解RIP路由更新报文的结构6.2.2 理解并取证：动态路由协议RIP的工作原理6.2.3 概述RIP两个版本的区别6.2.4 理解 RIPv1使用广播更新路由和RIPv2使用组播更新路由的区别 6.2.5 理解为什么RIPv2支持VLSM，而RIPv1不支持6.2.6 理解关于RIP的路由度量值6.2.7 演示：动态路由协议RIPv1的配置6.2.8 演示：动态路由协议RIPv2的配置6.2.9 理解RIPv1对连续的VLSM子网支持的一个特殊实例6.2.10 演示：RIP的路由归纳与默认路由公告6.2.11 演示：RIP的等价负载均衡6.2.12 理解并配置：RIP的安全认证过程6.2.13 理解关于动态路由协议产生的环路与收敛问题6.2.14 什么是路由环路与收敛时间6.2.15 关于水平分割、计数到无穷大、触发更新6.2.16 理解和配置RIP的定时器6.2.17 CCNA认证中动态路由协议RIP的试题分析(见随书光盘)6.3 理解基于链路状态的动态路由协议OSPF6.3.1 链路状态路由与矢量路由的区别6.3.2 从人类生活的角度类比并理解RIP与OSPF的区别6.3.3 理解并取证：动态路由协议OSPF的工作原理6.3.4 当OSPF工作在不同的网络类型时是不是所有网络都必须选举DR 6.3.5 关于OSPF路由器中链路状态特性的取证6.3.6 理解OSPF的度量值6.3.7 为什么链路状态路由协议收敛较快6.3.8 演示：动态路由协议OSPF的配置6.3.9 演示：取证在以太网上OSPF的DR与BDR选举原理6.3.10 演示：OSPF自动公告默认路由6.3.11 理解并取证：OSPF协议的安全认证过程6.3.12 CCNA认证中动态路由协议OSPF的试题分析(见随书光盘)6.4 理解动态路由协议EIGRP6.4.1 关于EIGRP的特性6.4.2 理解EIGRP的功能组件6.4.3 理解EIGRP的消息类型6.4.4 理解并取证：动态路由协议EIGRP的工作原理6.4.5 理解并取证：EIGRP的邻居表、拓扑表、路由表6.4.6 理解：弥散更新算法(DUAL)6.4.7 演示：动态路由协议EIGRP的配置6.4.8 理解关于EIGRP的路由度量值6.4.9 演示：基于EIGRP的非等价负载均衡6.4.10 演示：EIGRP的路由归纳与默认路由公告6.4.11 理解并配置：EIGRP的安全认证过程6.4.12 CCNA认证中EIGRP部分试题分析(见随书光盘) 6.5 理解路由协议的管理特性6.5.1 理解路由协议的本地管理距离6.5.2 演示：使用本地管理距离完成动态路由协议的管理 6.5.3 理解浮动路由的基本原理6.5.4 演示：浮动路由的配置6.5.5 CCNA认证中管理距离部分试题分析(见随书光盘) 6.5.6 理解简单的路由再发布6.5.7 演示：静态路由、RIP、OSPF、EIGRP的路由再发布 6.5.8 理解并配置：被动接口(Passive-interface)本章小结第7章理解并实施交换技术7.1 理解园区交换技术的基本知识7.1.1 理解园区交换网络的模型7.1.2 理解园区交换网络的连接介质7.1.3 交换机接口的双工模式与协商过程7.1.4 关于网络连接中的直通线、交叉线、反转线7.1.5 CCNA部分双工、线缆介质类型试题分析(见随书光盘)7.1.6 理解园区交换网络的流量规划原则7.1.7 理解堆叠交换机与常规交换机的区别7.2 理解虚拟局域网(VLAN)7.2.1 理解传统局域网规划的局限性7.2.2 理解虚拟局域网(VLAN)7.2.3 理解：VLAN的通信原理、VLAN干道、VLAN的标记与VTP协议7.2.4 VTP干道协议及其工作模式7.2.5 理解VTP裁剪模式(VTP Pruning)7.2.6 理解并取证：802.1Q、ISL、VTP的报文结构7.2.7 理解802.1Q的Native VLAN(本地VLAN)7.2.8 理解：静态VLAN与动态VLAN7.2.9 演示：虚拟局域网(VLAN)的基本配置(VLAN划分、Trunk、VTP) 7.2.10 CCNA认证中VLAN、VTP、Trunk试题分析(见随书光盘)7.3 理解园区交换网络的生成树(STP)技术7.3.1 理解生成树(STP)技术的工作原理7.3.2 演示：人工如何干预STP计算的默认状态7.3.3 演示：两台交换机成环后的STP计算原则7.3.4 演示并取证：BPDU报文结构7.3.5 理解：生成树收敛过程中的端口状态7.3.6 理解：CST(公共生成树)7.3.7 理解：PVST(基于每个VLAN的生成树)7.3.8 理解：PVST+(基于每个VLAN的增强型生成树)7.3.9 理解：RSTP(快速生成树)7.3.10 理解：MST(多生成树)7.3.11 CCNA认证中生成树(STP)试题分析(见随书光盘)7.4 理解VLAN间的路由7.4.1 实现VLAN间路由的基本架构7.4.2 演示：使用外部路由器架构完成VLAN间的单臂路由7.4.3 演示：配置三层交换机完成VLAN间的路由7.4.4 演示：配置三层交换机的物理接口完成路由7.4.5 CCNA认证中VLAN间路由试题分析(见随书光盘)本章小结第8章理解并实施远程接入技术8.1 简述思科远程接入的方案8.1.1 概述电路交换网络(PSTN/ISDN)8.1.2 概述分组交换网络―帧中继与某.258.1.3 概述分组交换网络―ATM8.1.4 概述租用线路―专线8.1.5 概述数字用户线路(DSL)8.1.6 概述虚拟专用网(VPN)8.1.7 CCNA认证中远程接入方案试题分析(见随书光盘)8.2 思科设备上点对点专线的配置8.2.1 理解DTE和DCE8.2.2 CCNA中DTE和DCE试题分析(见随书光盘)8.2.3 理解广域网上数据的封装形式8.2.4 最初的SLIP协议8.2.5 理解PPP协议的组件8.2.6 理解并取证：PPP协议中LCP的工作原理8.2.7 理解并取证：PPP协议中NCP的工作原理8.2.8 演示：思科路由器上PPP链路的配置8.2.9 理解与配置：HDLC(High-Level Data Link Control)8.2.10 CCNA认证中点对点接入(PPP、HDLC)的试题分析(见随书光盘) 8.3 理解PPP的安全认证8.3.1 理解并取证：PPP的PAP认证的工作原理8.3.2 演示：PPP的PAP认证配置8.3.3 理解并取证：PPP的CHAP认证的工作原理8.3.4 演示：PPP的CHAP认证配置8.3.5 关于CCNA认证中PPP安全的试题分析(见随书光盘)8.4 思科设备上帧中继(Frame-Relay)网络的配置8.4.1 理解并取证：帧中继的工作原理8.4.2 演示：思科设备基于物理接口帧中继(Frame-Relay)的配置8.4.3 演示：思科设备子接口类型帧中继的配置8.4.4 理解帧中继的逆向解析功能(Frame-Relay Inverse-ARP)8.4.5 演示：区别帧中继动态解析与静态映射的差异8.4.6 关于CCNA认证中帧中继(Frame-Relay)的试题分析(见随书光盘) 8.5 解决路由协议运行在帧中继远程接入环境中的常见问题8.5.1 演示：关于RIP运行在半网状帧中继环境中的水平分割管理方案8.5.2 演示：关于EIGRP运行在半网状帧中继环境中的水平分割管理方案 8.5.3 理解OSPF运行在NBMA中的各种解决方案的配置8.5.4 演示：在半网状的NBMA中静态指定OSPF邻居，中心路由器永远为DR的方案8.5.5 演示：在半网状的NBMA中使用ip ospf network point-to-multipoint的方案8.5.6 演示：在全网状的NBMA中使用ip ospf network broadcast的方案 8.5.7 总结：OSPF部署到NBMA网络的建议思想与注意事项8.6 思科设备上DSL网络的配置8.6.1 理解DSL的基本分类8.6.2 以ADSL为例理解DSL网络的物理架构8.6.3 关于在ADSL网络中使用PPPoE协议8.6.4 理解并取证PPPoE的工作原理8.6.5 演示：PPPoE服务端、拨号计算机、拨号路由器的配置8.7 思科设备上VPN的配置8.7.1 理解：VPN的类型与VPN设备8.7.2 简述VPN协议PPTP、L2TP、IPSec8.7.3 理解：VPN网络的数据机密性、完整性、认证、密钥交换 8.7.4 初识IPSec协议8.7.5 IPSec的AH(认证头部)与ESP(封装安全性载荷)8.7.6 关于IPSec的安全关联8.7.7 理解IKE (Internet Key E某change)的作用8.7.8 简述IPSec的工作过程8.7.9 演示：基于思科IOS路由器场对场的IPSec-VPN的配置8.7.10 关于CCNA认证中VPN的试题分析(见随书光盘)本章小结第9章实施网络管理与应用功能9.1 配置思科IOS的管理功能特性9.1.1 理解并取证：Telnet远程管理协议的工作原理9.1.2 演示：思科路由器的Telnet远程管理9.1.3 理解并取证：SSH远程管理协议的工作原理9.1.4 演示：思科路由器SSH的远程管理9.1.5 演示：思科交换机的Telnet与SSH管理9.1.6 演示：使用SDM软件管理思科路由器9.1.7 关于CCNA认证中Telnet/SSH试题分析(见随书光盘)9.2 配置思科设备上的应用功能特性9.2.1 理解并取证：DHCP的.工作原理9.2.2 演示：思科路由器上DHCP服务的配置9.2.3 理解自动专用寻址地址(APIPA)9.2.4 关于DHCP服务器的冲突检测9.2.5 演示：思科路由器上DHCP帮助地址的配置9.2.6 理解：思科DHCP如何将多个地址池分配给不同接口的子网 9.2.7 理解并取证：理解思科的邻居发现协议(CDP)9.2.8 演示：思科网络设备上CDP的配置9.2.9 理解并配置：建立主机名与DNS名称解析9.2.10 关于 CCNA认证中DHCP、CDP、DNS的试题分析(见随书光盘) 9.3 配置思科设备的网络地址翻译(NAT)功能9.3.1 理解并取证：网络地址翻译(NAT)――静态NAT的工作原理9.3.2 理解并取证：网络地址翻译(NAT)――动态NAT的工作原理9.3.3 理解并取证：网络地址翻译(NAT)――PAT的工作原理9.3.4 理解NAT的地址类型9.3.5 演示：NAT-PAT代理内部网络访问Internet9.3.6 演示：动态NAT完成网络地址翻译9.3.7 演示：使用静态NAT配置内部网络服务器提供对外服务能力9.3.8 演示：外部全局地址与外部局部地址的使用案例9.3.9 关于CCNA认证中NAT的试题分析(见随书光盘)9.3.10 理解并实施简单网络管理协议(SNMP)9.3.11 理解并实施思科的NetFlow功能9.4 思科的高可用性服务9.4.1 理解并实施HSRP9.4.2 理解并实施VRRP9.4.3 理解并实施GLBP本章小结第10章实施网络安全10.1 简述网络安全的概念10.1.1 认识常见的网络威胁10.1.2 理解网络安全区域10.1.3 理解思科的IOS防火墙10.1.4 理解基于思科IOS的IDS/IPS10.1.5 关于CCNA认证中网络安全概念的试题分析(见随书光盘)10.2 配置思科设备上的访问控制功能10.2.1 理解基础的访问控制列表(ACL)10.2.2 演示：标准ACL的配置10.2.3 演示：扩展ACL的配置10.2.4 关于ACL的其他书写形式与应用注意事项10.2.5 演示：命名ACL的配置10.3 配置思科设备上的高级访问控制功能10.3.1 演示：带时间ACL的配置10.3.2 演示：动态ACL的配置10.3.3 演示：自反ACL的配置10.3.4 演示：基于上下文的访问控制(IOS防火墙的配置) 10.3.5 关于CCNA认证中ACL的试题分析(见随书光盘)10.4 配置设备访问的安全10.4.1 演示：限制VTY(Telnet)的访问10.4.2 演示：限制Console线的访问10.4.3 演示：设置密码长度限制、密码加强10.4.4 演示：交换机端口安全的配置10.4.5 关于CCNA认证中设备访问的试题分析(见随书光盘) 10.5 配置思科的日志系统10.5.1 演示：配置控制台日志并保存到Buffered区域10.5.2 演示：配置日志发送到VTY虚拟终端10.5.3 演示：配置日志发送到Syslog日志服务器本章小结第11章理解思科网络设备的硬件构造与IOS镜像管理11.1 理解思科路由器的硬件组成11.1.1 认识路由器的中央处理器(CPU)11.1.2 认识路由器的主存储器――内存11.1.3 认识路由器的ROM11.1.4 认识路由器的启动Flash11.1.5 认识路由器的Flash存储器11.1.6 认识路由器的非易失性内存(NVRAM)11.1.7 关于思科路由器的寄存器11.1.8 关于思科路由器的启动过程11.2 配置思科IOS镜像管理11.2.1 演示：为思科2500/2600系列的路由器升级IOS镜像11.2.2 演示：为思科2950系列的交换机升级IOS镜像11.2.3 演示：思科路由器到路由器的IOS镜像管理11.2.4 演示：配置思科设备的启动顺序11.3 理解并区别思科不同版本的IOS11.4 忘记密码后恢复思科设备密码的方案11.5 关于CCNA认证中硬件组成与IOS镜像管理的试题分析(见随书光盘)本章小结第12章理解下一代IP地址――IPv612.1 初识下一代IP地址12.1.1 理解并取证：IPv6与IPv4在报文结构上的区别12.1.2 关于IPv6的扩展首部与数据分片的问题12.1.3 演示：一个最简单的IPv6实验12.1.4 演示：使用协议分析器取证IPv6的报文结构12.1.5 理解IPv6的地址表达形式12.1.6 理解IPv6的地址分类12.1.7 演示：在Windows不同版本操作系统的计算机上安装IPv6协议与基本配置12.1.8 演示：关于在思科路由器上IPv6本地链路地址的配置12.1.9 演示：IPv6本地站点地址的配置12.1.10 演示：IPv6全球单播地址的配置12.2 IPv6的组播地址12.2.1 理解IPv6的组播地址12.2.2 理解请求节点的组播地址12.2.3 理解IPv6的组播地址与MAC地址的映射关系12.2.4 演示：取证分析IPv6组播地址的构成原理12.2.5 演示：取证分析IPv6组播地址与MAC地址的映射关系12.3 理解IPv6的通信过程12.3.1 理解IPv6通信过程中ICMPv6的重要作用12.3.2 理解IPv6主机使用ICMPv6替代IPv4环境中的ARP协议12.3.3 演示：取证IPv6主机使用ICMPv6的邻居请求与邻居公告消息原理 12.3.4 理解ICMPv6前缀请求与前缀公告消息12.3.5 演示：取证ICMPv6前缀请求与前缀公告消息原理12.4 关于IPv6的路由协议12.4.1 理解并配置：IPv6的静态路由与默认路由12.4.2 理解并配置：IPv6的RIPng12.4.3 理解并配置：IPv6的OSPFv312.5 概述IPv4过渡到IPv6的方案12.5.1 简述使用双协议栈过渡方案12.5.2 简述使用IPv4兼容地址12.5.3 简述使用IPv6to4隧道技术的过渡方案12.5.4 简述使用NAT-PT将IPv4过渡到IPv6的方案12.5.5 简述使用Teredo技术的过渡方案12.5.6 简述使用ISATAP 技术的过渡方案12.5.7 简述使用GRE技术的过渡方案12.6 关于CCNA认证中IPv6的试题分析(见随书光盘)本章小结第13章思科CCNA故障与实战项目测试13.1 故障排除13.1.1 演示：网络掩码长度引发的次优路径故障分析与排除13.1.2 演示：RIP路由更新的故障分析与排除13.1.3 演示：OSPF的邻居关系故障分析与排除13.1.4 演示：EIGRP非等价负载均衡的故障分析与排除 13.1.5 关于交换机网络通信故障排除13.2 将CCNA的知识应用到综合实战项目中。
卓顶精文-CCNP总结
网可以利用了。这是因为携带了子网掩码后，全 0 全 1 子网和主网络号可以区分开了。
例如，172.16.0.0 和 172.16.255.255。172.16.0.0/16 是一个主网络号，而 172.16.0.0/24 只是一个全 0 子网；172.16.255.255/16
是 172.16.0.0 的全部子网的广播，而 172.16.255.255/24 只是其中一个全 1 子网的广播。在默认情况下 cisco 不把一个全 0 子
1
接口上配置的版本号码，优先级要高于在全局模式下配置的版本号。不同版本之间收发路由会有问题。
命令
RIP 配置模式下
version{1|2}
接口配置模式下：
ipripreceiveversion[1][2]
ipripsendversion[1][2]
RIP
偏移量问题：我们知道 RIP 对路径的衡量是按照跳数来计算的，这多少有点滑稽因为它不考虑带宽，2 个大象等于 2 个蚂蚁，一
RIP
认证(只有 V2 有)
2
1）明文认证
(config)#keychainTEST
key1
key-stringCISCO
(config)#interfaces0/0(要在端口上做)
ipripauthenticationmodetext(默认就是明文)
ipripauthenticationkey-chainTEST
指令很简单
neighborip-address
注意，这条指令和被动接口指令要结合使用，因为，如果不用被动接口，那么这个接口同时还要发广播或者组播，被动接口
命令是停止以广播或组播方式发送更新，但仍然可以接收广播和组播。passive-interface 对单播是没有任何作用的。
cisco怎么设置路由rip协议
cisco怎么设置路由rip协议作为一种内部网关协议或IGP(内部网关协议)，路由选择协议应用于 AS 系统。
那么cisco怎么设置路由rip协议?店铺整理了相关资料，供大家参考。
路由信息协议(RIP)作为一种内部网关协议或IGP(内部网关协议)，路由选择协议应用于AS 系统。
连接AS 系统有专门的协议，其中最早的这样的协议是“EGP”(外部网关协议)，目前仍然应用于因特网，这样的协议通常被视为内部 AS 路由选择协议。
RIP 主要设计来利用同类技术与大小适度的网络一起工作。
因此通过速度变化不大的接线连接，RIP 比较适用于简单的校园网和区域网，但并不适用于复杂网络的情况。
RIP 2 由 RIP 而来，属于 RIP 协议的补充协议，主要用于扩大 RIP 2 信息装载的有用信息的数量，同时增加其安全性能。
RIP 2 是一种基于 UDP 的协议。
在 RIP2 下，每台主机通过路由选择进程发送和接受来自 UDP 端口520的数据包。
RIP协议默认的路由更新周期是30S。
RIP的特点(1)仅和相邻的路由器交换信息。
如果两个路由器之间的通信不经过另外一个路由器，那么这两个路由器是相邻的。
RIP协议规定，不相邻的路由器之间不交换信息。
(2)路由器交换的信息是当前本路由器所知道的全部信息。
即自己的路由表。
(3)按固定时间交换路由信息，如，每隔30秒，然后路由器根据收到的路由信息更新路由表。
适用RIP 和 RIP 2 主要适用于 IPv4 网络，而 RIPng 主要适用于 IPv6 网络。
本文主要阐述 RIP 及 RIP 2。
RIPng：路由选择信息协议下一代(应用于IPv6)(RIPng：RIP for IPv6)RIPng与RIP 1和 RIP 2 两个版本不兼容。
RIP协议的“距离”也称为“跳数”(hop count)，因为每经过一个路由器，跳数就加1。
RIP认为好的路由就是它通过的路由器的数目少，即“距离短”。
ccnp实验笔记
RIPRip每隔30秒用UDP520端口给与之直接相连的机器广播更新信息R1(config-if)#ip rip triggered //在接口上启用触发更新技术要点：1.在以太网接口下，不支持触发更新;2.触发更新需要协商，链路的两端都需要配置;3.在认证的过程中，如果定义多个key ID，明文认证和MD5认证的匹配原则是不一样的：R1(config)#ip default-network 1.0.0.0 //在RIP协议里面，会自己RIP网络注入一条默认路由（在network命令里面无须显示配置net 1.0.0.0）技术要点：（1）ip default-network 后面的网络一定要是主类网络;（2）ip default-network 后面的网络可以是直连的或者是通过其它协议学到的网络（3）还可以用default-information originate来发送一条默认路由注：passivei-interface 在RIP中接口只接口，不发送;用neighbor命令指定邻居后，可以发送更新。
但passive-interface在其它路由协议，如EIGRP,OSPF中，接口既不发送，也不接收更新！！！RIP命令汇总EIGRPEIGRP ：IP协议，协议类型为88（不使用UDP或TCP）使用组播地址224.0.0.10进行路由更新。
注：passive-interface 命令，接口既不接收也不发送更新，用nei命令也无法建立邻居关系。
另外，如果一边指定了nei，则另一边必须用nei命令，否则不能建立邻居关系！！！Eigrp度量值的计算：EIGRP 度量值的计算公式=[ K1 * Bandwidth + (K2 * Bandwidth)/(256-Load) +K3*Delay ]*[K5/(Reliability + K4) ] *256默认情况下，K1 = K3 = 1 ，K2 = K4 = K5 = 0 。
Cisco RIP协议原理
RIP概述
在刚启动的时候,RIP从启用了RIP的接口上向外广播请求信 息,接下来RIP进程进入一个循环状态:监听来自其他路由器的 请求信息和应答信息.当邻居收到请求信息以后,就发送应答 信息给这个发出请求信息的路由器 在RIP启动之后,平均每30秒,启用了RIP的接口会发送应答信 息(也就是update),这个update包含了路由器完整的路由表.
Router(config-router)# version 2
• Defines RIPv2 on the router
Router(config-router)# network network-number
• 哪些接口参与路由 • 通告主类网络号码
站在巨人肩上，您将看得更远！ 站在我们肩上，您将看得更深！
RIP定时器
– 路由更新定时器：30秒。
– 路由失效定时器：180秒。 – 保持失效定时器：180秒。 – 路由刷新定时器：240秒。
IP路由的配置任务
路由器配置
• 选择路由协议 • 指定网络或端口
动态路由配置
Router(config)#router protocol [keyword]
• 指定IP路由协议
RIP 配置 例
查看RIP信息
查看路由表
debug ip rip Command
RIPv1总结
• 负载均衡最大6条路径 (默认 = 4)
• 使用数选择路径
• 每隔30秒进行路由表的更新 • 有类的，更新包中不含掩码，不支持VLSM
• 广播更新
• 不支持认证
RIPv2 与 RIPv1 的区别
• 是个无类的路由协议
• 组播（224.0.0.9）路由更新（不用广播）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Passive-interface（被动接口）及单播更新
一、单播更新
在RIP或IGRP路由器上,配置passive-interface的作用是:让特定的接口不通告任何路由更新的同时,能接受到所有的路由更新。
运用场景:
在多路访问环境中,配合neighbor命令,让RIP或IGRP以单播方式发送更新替代广播更新。
1. 配置RIP单播更新：
上图所示的环境中，R1、R2和PC同处一个广播域中，可能是连接在同一台二层交换机上，当R1及R2的接口激活RIP时，他们就会开始泛洪RIP报文，由于RIPv2是基于组播发送协议报文的，这就意味着PC也会源源不断地收到R1及R2周期性发送的RIP报文，而这实际上是白白增加PC的负担，因为它压根就不需要这些报文。
这里就可以使用到单播更新这个特性。
R1的关键性配置如下：
R1(config) router rip
R1(config-router)# network 192.168.123.0
R1(config-router)# passive-interface fastethernet 0/0
R1(config-router)# neighbor 192.168.123.2
上面的配置中，先使用network关键字宣告相应的网段，然后将R1的FE0/0设置为passive-interface，则该接口将只接收且不再发送RIP报文，此时再搭配neighbor 192.168.123.2命令将使得R1使用单播、目的地址为192.168.123.2的RIP报文来发送路由更新。
R2的关键性配置如下：
R2(config) router rip
R2(config-router)# network 192.168.123.0
R2(config-router)# passive-interface fastethernet 0/0
R2(config-router)# neighbor 192.168.123.1
配置完成后，R1、R2之间交互RIP报文，就采用单播的方式进行，这样PC就不会受到影响。
2. 配置EIGRP单播更新
注意：如果要求EIGRP实现单播更新，那么接口不能被配置为passive-interface （这与RIP不一样），而是直接使用neighbor命令去指定邻居即可。
因为EIGRP 接口一旦被设置为passive-interface，则即使手工指定了neighbor，也是无法正常建立EIGRP邻居关系的。
因此实现EIGRP单播更新，只需先使用network关键字将接口激活EIGRP，然后再搭配neighbor关键字指定特定邻居即可。
3. 配置OSPF单播更新
OSPF的neighbor命令使用上又与EIGRP不太一样。
OSPF的neighbor命令只在NBMA及P2MP环境中使用。
