HCDP实验：BFD检测动态路由协议(OSPF BGP)

合集下载

OSPF+BGP实验

1 OSPF实验1.1 实验一：单区域OSPF1.1.1 实验目的1.了解OSPF的工作原理2.掌握单区域OSPF的配置3.掌握修改网络类型、链路cost、重发布外部路由。

1.1.2 实验拓扑图1.1.3 实验设备两台三层交换机，两台路由器本文档中使用了RSR20-04两台，版本10.3(3)，S3750-24两台，版本10.2（4）。

1.1.4 实验场景及要求两台三层3750-24交换机，作为下连用户的网关。

路由器R4连接外网172.17.0.0——172.17.7.0/24。

1.所有路由设备启用ospf，进程号为100，除连接外网的接口外，所有接口都在区域10内。

2.修改点对点连接的以太网链路类型3.修改172.16.0.0/24和172.16.1.0/24的开销。

4.在R4上配置静态路由，目标网络172.17.0.0—172.17.7.0/24，通过重发布引入外部路由1.1.5 实验步骤及主要配置1.按照规划，完成基本配置，配置接口IP☺测试PC到网关的连通性和路由器之间链路的连通性2.启用OSPF进程100，并指定router-id3.把设备互联接口和要通告的用户网关放入OSPF进程，并和区域10绑定☺在SW1查看邻居表，路由表，并使用ping命令测试PC的连通性在R1上能看到哪几个邻居，状态是：4.把连接用户的接口配置为被动接口5.如果设备互联链路是以太网链路，修改网络类型为Point-to-Point6.在SW1上的SVI接口下修改开销，其中172.16.0.0/24的开销为100，172.16.1.0/24的开销是500.☺修改前后使用show ip ospf interface查看接口的ospf信息，关注接口的网络类型和cost、等信息7.在R4配置静态路由，通过重发布把这8条静态路由引入ospf进程100的网络中，重发布时指定metric值为1008.对引入的路由进行路由汇总9.在R4上向OSPF进程100引入缺省路由，metric指定为200☺在SW1上查看路由表，有多少条OSPF学习到的路由?路由类型是什么？其中外部路由的cost为多少？为什么？1.1.6 实验作业1.在OSPF中只有通过哪种协议包形成邻居，才能交换路由？影响邻居关系形成的因素有哪些？2.点对点互联的以太网链路缺省网络类型是什么?有DR的选举吗?在SW1和R1之间谁是DR?SW2和R2之间呢？如何控制DR的选举？在本实验中为什么要修改网络类型为P-P?3.重发布时如果不指定metric，缺省metric是多少？外部路由的缺省类型是什么？类型1和类型2的区别是什么？4.修改cost的目的是什么？假设在SW2上也有172.16.0.0 172.16.1.0的路由，但csot分别是500和100，会出现什么现象？1.1.7 实验中遇到问题及解决方法1.1.8 实验心得1.2 实验二：多区域OSPF1.2.1 实验目的1.了解多区域的原理掌2.握多区域的配置、路由汇总。

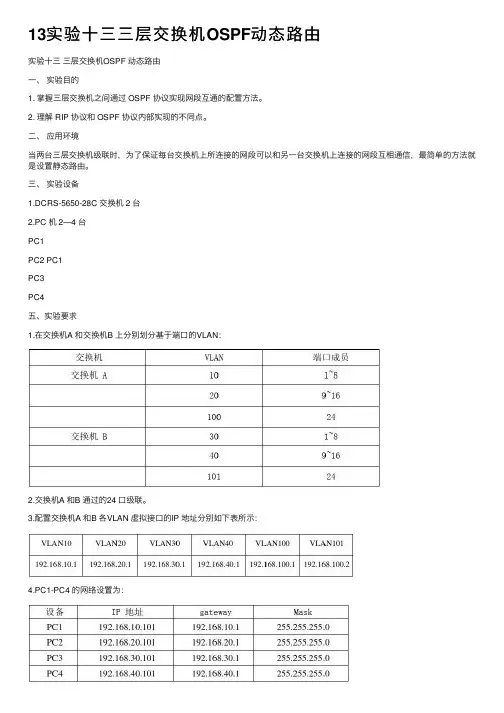

13实验十三三层交换机OSPF动态路由

13实验⼗三三层交换机OSPF动态路由实验⼗三三层交换机OSPF 动态路由⼀、实验⽬的1. 掌握三层交换机之间通过 OSPF 协议实现⽹段互通的配置⽅法。

2. 理解 RIP 协议和 OSPF 协议内部实现的不同点。

⼆、应⽤环境当两台三层交换机级联时，为了保证每台交换机上所连接的⽹段可以和另⼀台交换机上连接的⽹段互相通信，最简单的⽅法就是设置静态路由。

三、实验设备1.DCRS-5650-28C 交换机 2 台2.PC 机 2—4 台PC1PC2 PC1PC3PC4五、实验要求1.在交换机A 和交换机B 上分别划分基于端⼝的VLAN：2.交换机A 和B 通过的24 ⼝级联。

3.配置交换机A 和B 各VLAN 虚拟接⼝的IP 地址分别如下表所⽰：4.PC1-PC4 的⽹络设置为：5.验证：没有OSPF路由之前：PC1 与PC2，PC3 与PC4 可以互通。

PC1、PC2 与PC3、PC4 不通。

配置OSPF路由之后：四台PC 之间都可以互通。

若实验结果和理论相符，则本实验完成。

六、实验步骤1.交换机恢复出⼚设置(以交换机A为例，交换机B配置步骤同A)DCRS-5650-28C>enableDCRS-5650-28C#set defaultAre you sure? [Y/N] = yDCRS-5650-28C#writeDCRS-5650-28C#reload Process with reboot? [Y/N] y2. 创建vlan10和vlan20、vlan100 和并给相应vlan添加端⼝。

DCRS-5650-01(Config)#vlan 10DCRS-5650-01(Config-Vlan10)#switchport interface ethernet1/1-8DCRS-5650-01(Config-Vlan10)#exitDCRS-5650-01(Config)#vlan 20DCRS-5650-01(Config-Vlan20)#switchport interface ethernet 1/9-16 DCRS-5650-01(Config-Vlan20)#exitDCRS-5650-01(Config)#vlan 100DCRS-5650-01(Config-Vlan100)#switchport interface ethernet 1/24 Set the port Ethernet1/24 access vlan 100 successfullyDCRS-5650-01(Config-Vlan100)#exitDCRS-5650-01#show vlan3.配置交换机各vlan虚接⼝的IP地址1)开启三层转发功能（默认情况下此功能关闭，若要配置多个IP，需要先开启此功能）DCRS-5650-01((Config)#l3 enable （此命令不能⾃动补全，需⼿动输⼊）2)分别给Vlan 10 与Vlan 20、vlan100配置IP地址DCRS-5650-01(Config)#int vlan 10DCRS-5650-01(Config-If-Vlan10)#ip address 192.168.10.1 255.255.255.0 DCRS-5650-01(Config-If-Vlan10)#no shutDCRS-5650-01(Config-If-Vlan10)#exitDCRS-5650-01(Config)#int vlan 20DCRS-5650-01(Config-If-Vlan20)#ip address 192.168.20.1 255.255.255.0 DCRS-5650-01(Config-If-Vlan20)#no shutDCRS-5650-01(Config-If-Vlan20)#exitDCRS-5650-01(Config)#int vlan 100DCRS-5650-01(Config-If-Vlan100)#ip address 192.168.100.1 255.255.255.0 DCRS-5650-01(Config-If-Vlan100)#no shutDCRS-5650-01(Config-If-Vlan100)#exit4.配置各PC的IP地址，注意配置⽹关验证PC之间是否连通:查看路由表，进⼀步分析上⼀步的现象原因。

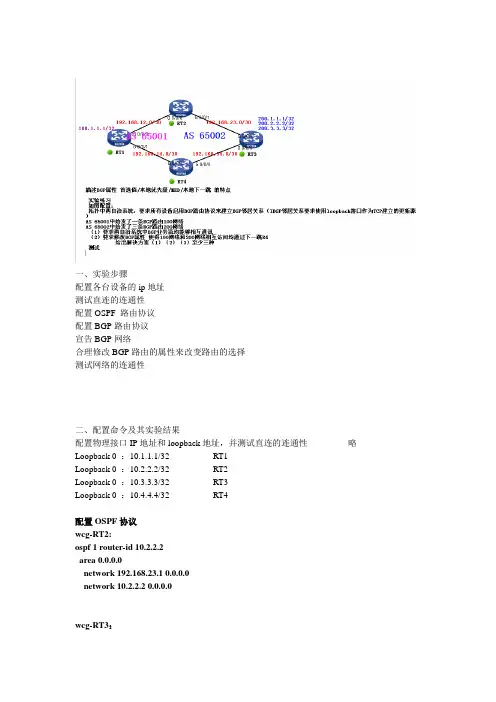

H3C BGP属性实验

一、实验步骤配置各台设备的ip地址测试直连的连通性配置OSPF 路由协议配置BGP路由协议宣告BGP网络合理修改BGP路由的属性来改变路由的选择测试网络的连通性二、配置命令及其实验结果配置物理接口IP地址和loopback地址，并测试直连的连通性--------------略Loopback 0 ：10.1.1.1/32 RT1Loopback 0 ：10.2.2.2/32 RT2Loopback 0 ：10.3.3.3/32 RT3Loopback 0 ：10.4.4.4/32 RT4配置OSPF协议wcg-RT2:ospf 1 router-id 10.2.2.2area 0.0.0.0network 192.168.23.1 0.0.0.0network 10.2.2.2 0.0.0.0wcg-RT3：ospf 1 router-id 10.3.3.3area 0.0.0.0network 192.168.23.2 0.0.0.0 network 10.3.3.3 0.0.0.0 network 192.168.34.2 0.0.0.0wcg-RT4:ospf 1 router-id 10.4.4.4area 0.0.0.0network 192.168.34.1 0.0.0.0 network 10.4.4.4 0.0.0.0在wcg-RT4上查看IP路由表配置BGP路由协议wcg-RT1:bgp 65001router-id 10.1.1.1undo synchronizationpeer 192.168.12.2 as-number 65002 peer 192.168.14.2 as-number 65002wcg-RT2:bgp 65002router-id 10.2.2.2undo synchronizationpeer 192.168.12.1 as-number 65001 peer 10.3.3.3 as-number 65002peer 10.3.3.3 connect-interface LoopBack0wcg-RT3:bgp 65002router-id 10.3.3.3undo synchronizationpeer 10.4.4.4 as-number 65002peer 10.2.2.2 as-number 65002peer 10.4.4.4 connect-interface LoopBack0 peer 10.2.2.2 connect-interface LoopBack0wcg-RT4:bgp 65002undo synchronizationpeer 192.168.14.1 as-number 65001peer 10.3.3.3 as-number 65002peer 10.3.3.3 connect-interface LoopBack0 在wcg-RT1和wcg-RT4上查看BGP邻居表宣告BGP路由网络wcg-RT1：bgp 65001network 100.1.1.1 255.255.255.255wcg-RT3：bgp 65002network 200.1.1.1 255.255.255.255network 200.2.2.2 255.255.255.255network 200.3.3.3 255.255.255.255在wcg-RT1和wcg-RT4上查看BGP路由表在上面的截图我们看见了100.1.1.1的路由是无效的路由，原因是吓一跳不可达，所有需要在wcg-RT2和wcg-RT4上指定吓一跳为自己wcg-RT2：bgp 65002peer 10.3.3.3 next-hop-localwcg-RT4：bgp 65002peer 10.3.3.3 next-hop-local在wcg-RT3上查看BGP路由表修改BGP属性使得100网络和200网络相互访问均通过下一跳R4 方案一：wcg-RT1：bgp 65001peer 192.168.14.2 preferred-value 10wcg-RT3：bgp 65002peer 10.4.4.4 preferred-value 10在wcg-RT1和wcg-RT3上查看BGP路由表还原方案一实验之前的实验效果方案二：wcg-RT2：bgp 65002default med 10default local-preference 90在wcg-RT1和wcg-RT3上查看BGP路由表还原方案二实验之前的实验效果方案三：wcg-RT1：route-policy 123 permit node 10apply origin incompletequitbgp 65001peer 192.168.12.2 route-policy 123 exportwcg-RT3：route-policy 123 permit node 10apply origin incompletequitbgp 65002peer 10.2.2.2 route-policy 123 export在wcg-RT1和wcg-RT13上查看BGP路由表。

BFD协议原理与配置华为数通HCIP

BFD协议原理与配置华为数通HCIP故障检测的方法：1.硬件检测：通过SDH告警检测链路故障。

硬件检测的优点是可以很快发现故障，但并不是所有介质都能提供硬件检测2.慢Hello机制：通常指路由协议的Hello机制。

这种机制检测到故障所需时间为秒级。

对于高速数据传输，例如吉比特速率级，超过1秒的检测时间将导致大量数据丢失；对于时延3敏感的业务，例如语音业务，超过1秒的延迟也是不能接受的。

并且，这种机制依赖于路由协议3.其他检测机制：不同的协议或设备制造商有时会提供专用的检测机制，但在系统间互联互通时，这样的专用检测机制通常难以部署BFD（Bidirectional Forwarding Detection）：双向转发检测提供了一个通用的标准化的介质无关和协议无关的快速故障检测机制，一种全网统一、检测迅速、监控网络中链路或者IP路由的双向转发连通状况，并为上层应用提供服务的技术作用：用于快速检测、监控网络中链路或者IP路由的转发连通状况优点：对相邻转发引擎之间的通道提供轻负荷、快速故障检测。

这些故障包括接口、数据链路，甚至有可能是转发引擎本身用单一的机制对任何介质、任何协议层进行实时检测可以实现快速检测并监控网络中链路或IP路由的转发连通状态，改善网络性能相邻系统之间通过快速检测发现通信故障，可以更快地帮助用户建立起备份通道以便恢复通信，保证网络可靠性工作原理：BFD会话建立后周期性地快速发送BFD报文，若在检测时间内没有收到对端BFD报文则认为该双向转发路径发生了故障，通知被服务的相关层应用进行相应的处理本身并没有邻居发现机制，而是靠被服务的上层应用通知其邻居信息以建立会话不管是物理接口状态、二层链路状态、网络层地址可达性、还是传输层连接状态、应用层协议运行状态，都可以被BFD感知到BFD会话建立方式和检测机制：BFD的标识符：定义：BFD建立会话存在标识符的概念，类似于OSPF建立邻居需要一个路由器的Router ID分类：1.本地标识符：用于表示本端设备2.远端标识符：用于表示对端设备BFD建立会话方式：1.静态建立：通过命令行手工配置BFD会话参数，包括配置本地标识符和远端标识符等，然后手工下发BFD会话建立请求2.动态建立：由应用程序触发创建BFD会话当应用程序动态触发创建BFD会话时，系统分配属于动态会话标识符区域的值作为BFD会话的本地标识符然后向对端发送Remote Discriminator的值为0的BFD控制报文，进行会话协商当BFD会话的一端收到Remote Discriminator的值为0的BFD 控制报文时，判断该报文是否与本地BFD会话匹配，如果匹配，则学习接收到的BFD报文中Local Discriminator的值，获取远端标识符BFD的检测机制：是两个系统建立BFD会话，并沿它们之间的路径周期性发送BFD 控制报文，若一方在既定的时间内没有收到BFD控制报文，则认为路径上发生了故障，BFD控制报文是UDP报文，端口号3784 多跳BFD控制报文的目的端口号是4784BFD提供异步检测模式：系统之间相互周期性地发送BFD控制报文，如果某个系统连续3个报文都没有接收到，就认为此BFD会话的状态是DownBFD会话建立过程：1.RTA和RTB各自启动BFD状态机，初始状态为Down，发送状态为Down的BFD报文静态配置BFD会话，报文中的Remote Discriminator的值是用户指定的动态创建BFD会话，Remote Discriminator的值是02.RTA/RTB收到状态为Down的BFD报文后，状态切换至Init，并发送状态为Init的BFD报文RTA/RTB本地BFD状态为Init后，不再处理接收到的状态为Down的报文RTA/RTB收到状态为Init的BFD报文后，本地状态切换至Up3.邻居会话建立成功后，RTA和RTB周期性的向对方发送状态为Up的控制报文BFD工作流程：以OSPF为例OSPF的BFD检测故障发现处理流程：OSPF通过自己的Hello机制发现邻居并建立连接OSPF在建立了邻居关系后，将邻居信息（包括目的地址和源地址等）通告给BFDBFD根据收到的邻居信息建立会话被检测链路出现故障BFD快速发送BFD探测报文检测到链路故障，如果在规定时间内无响应，BFD会话状态变为DownBFD通知本地OSPF进程BFD邻居不可达本地OSPF进程中断OSPF邻居关系联动功能：由监测模块、Track和应用模块三部分组成监测模块：负责对链路状态、网络性能等进行监测，并将探测结果通知给Track模块Track模块：收到监测模块的探测结果后，及时改变Track项的状态，并通知应用模块应用模块：根据Track项的状态，进行相应的处理，从而实现联动单臂回声：指通过BFD报文的环回操作检测转发链路的连通性两台直接相连的设备中一台支持BFD功能，另一台不支持BFD功能，只支持基本的网络层转发：为了能够快速的检测这两台设备之间的故障，可以在支持BFD功能的设备RTA上创建单臂回声功能的BFD 会话：RTA主动发起回声请求功能，不支持BFD功能的设备RTB接收到该报文后直接将其环回，从而实现转发链路的连通性检测功能实现原理：支持BFD功能的路由器在出接口发送目的地址和源地址都是自己的BFD探测报文，不支持BFD 功能的路由器收到探测报文就直接回发给支持BFD功能的路由器配置：配置RTA和RTD的OSPF协议，建立OSPF邻居关系全局下启用BFD功能在RTA和RTB的OSPF进程相应的区域下，启用BFD检测功能与VRRP联动原理：VRRP只能感知VRRP备份组之间的故障，而配置VRRP监视上行接口仅能感知Master设备上行接口或直连链路的故障，当Master设备上行非直连链路故障时，VRRP无法感知。

bfd检测时间计算方法

bfd检测时间计算方法
BFD（Bidirectional Forwarding Detection）是一种网络协议，用于检测网络中的链路故障。

它可以在网络中快速检测到链路故障，并通知网络管理员进行相应的处理。

在实际应用中，BFD检测时间的计算方法非常重要，因为它直接影响到网络故障的检测和处理速度。

BFD检测时间的计算方法主要涉及到两个参数：检测间隔和检测次数。

检测间隔是指BFD协议在两次检测之间的时间间隔，通常以毫秒为单位。

检测次数是指BFD协议在检测到链路故障后，发送通知的次数。

BFD检测时间的计算方法可以通过以下公式来实现：
检测时间 = 检测间隔 × 检测次数
例如，如果BFD协议的检测间隔为100毫秒，检测次数为3次，则BFD检测时间为300毫秒。

这意味着BFD协议将在300毫秒内检测链路故障，并发送通知给网络管理员。

BFD检测时间的计算方法还可以根据网络的实际情况进行调整。

例如，在高速网络中，BFD协议的检测间隔可以设置为更短的时间，以提高链路故障的检测速度。

而在低速网络中，BFD协议的检测间隔可以设置为更长的时间，以减少网络负载。

除了检测时间的计算方法，BFD协议还有其他一些重要的参数，如
检测模式、检测类型和检测标志等。

这些参数可以根据网络的实际情况进行调整，以提高BFD协议的性能和可靠性。

BFD检测时间的计算方法是网络管理中非常重要的一部分。

通过合理地设置检测间隔和检测次数，可以提高BFD协议的性能和可靠性，从而更好地保障网络的稳定性和安全性。

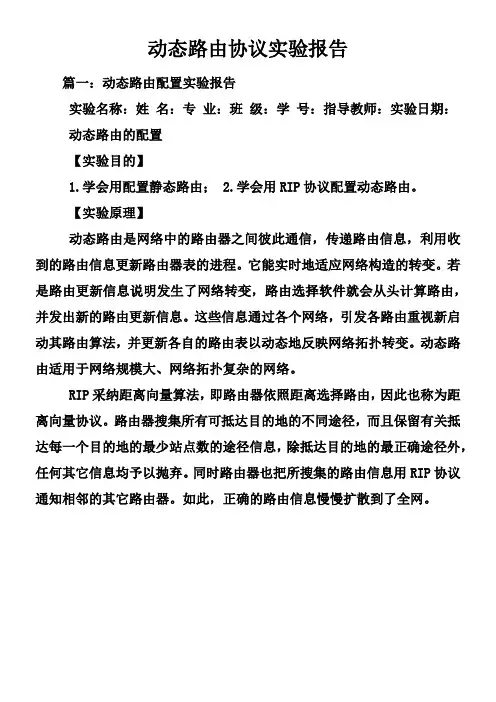

动态路由协议实验报告

图六用ping命令测试连通性【实验总结】通过第一次实验的锻炼，现在实验简单了很多。在课上教师讲的很详细，咱们随着教师的步骤操作，比拟轻松的就完成了这次实验，在实验中熟练把握动态路由协议RIP及RIP路由协议的配置方式、熟悉配置RIP路由表项的全然操作步骤、把握在小型规模网络中配置实现RIP距离矢量类路由协议的方式等。通过这次实验感觉学到了很多东西，收成感很强。篇二：网络综合实验报告2动态路由协议RIP南京理工大学紫金学院网络综合实验报告专业：_运算机科学与技术__ 姓名：____ _________ 学号：__080601112______ 指导教师：___ ______ 实验日期：____二、动态路由协议RIP一、实验目的〔1〕明白得RIP协议的工作原理〔2〕明白得路由表的含义〔3〕能够查看和调试RIPv1 路由协议相关信息二、实验内容〔拓扑〕三、实验流程
R1(config-router)#networkR1(config-router)#networkR1(config-router)#no auto-summary//关闭路由汇总，方便观看路由表项 4.实验调试(1) show ip route 该命令用来查看路由表。四、实验结果与分析〔包括截图〕附：分解实验2:RIP V2全然配置1. 实验目的〔1〕明白得RIP协议的工作原理〔2〕明白得路由表的含义〔3〕能够查看和调试RIPv2 路由协议相关信息 2. 实验拓扑〔同上一节实验拓扑〕3. 实验步骤步骤①：同RIP V1实验步骤②：R1(config)#router rip//配置RIP路由协议 R1(config-router)#version 2 //指明为RIP V2，默以为RIP V1 R1(config-router)#netwoek //通告与其直连的路由信息 R1(config-router)#network R1(config-router)#networkR1(config-router)#noauto-summary

BFD检测机制

BFD简介---H3C技术文档2011-07-14 17:23为了减小设备故障对业务的影响、提高网络的可用性，设备需要能够尽快检测到与相邻设备间的通信故障，以便能够及时采取措施，从而保证业务继续进行。

现有的故障检测方法主要包括以下几种：硬件检测：例如通过SDH（SynchronousDigital Hierarchy，同步数字体系）告警检测链路故障。

硬件检测的优点是可以很快发现故障，但并不是所有介质都能提供硬件检测。

慢Hello机制：通常采用路由协议中的Hello报文机制。

这种机制检测到故障所需时间为秒级。

对于高速数据传输，例如吉比特速率级，超过1秒的检测时间将导致大量数据丢失；对于时延敏感的业务，例如语音业务，超过1秒的延迟也是不能接受的。

并且，这种机制依赖于路由协议。

其他检测机制：不同的协议有时会提供专用的检测机制，但在系统间互联互通时，这样的专用检测机制通常难以部署。

BFD（Bidirectional Forwarding Detection，双向转发检测）就是为了解决上述检测机制的不足而产生的，它是一套全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况，保证邻居之间能够快速检测到通信故障，从而快速建立起备用通道恢复通信。

工作机制BFD提供了一个通用的、标准化的、介质无关、协议无关的快速故障检测机制，可以为各上层协议如路由协议、MPLS等统一地快速检测两台路由器间双向转发路径的故障。

BFD在两台路由器或路由交换机上建立会话，用来监测两台路由器间的双向转发路径，为上层协议服务。

BFD本身并没有发现机制，而是靠被服务的上层协议通知其该与谁建立会话，会话建立后如果在检测时间内没有收到对端的BFD控制报文则认为发生故障，通知被服务的上层协议，上层协议进行相应的处理。

1. 工作流程图1 BFD会话建立流程图（以OSPF为例）BFD会话建立过程：(1) 上层协议通过自己的Hello机制发现邻居并建立连接；(2) 上层协议在建立了新的邻居关系时，将邻居的参数及检测参数都（包括目的地址和源地址等）通告给BFD；(3) BFD根据收到的参数进行计算并建立邻居。

BFD技术原理及其应用

BFD技术原理及其应用BFD（Bidirectional Forwarding Detection）是一种网络协议，用于快速检测数据包的转发路径是否正常。

BFD可以在网络中快速检测出链路故障，从而及时切换到备用路径，保证网络的高可用性。

BFD协议可以应用于各种网络设备，如路由器、交换机等。

BFD的工作原理如下：BFD会在两个网络设备之间建立一个控制通道，通常通过IP网络建立。

这个控制通道上会周期性地发送一个BFD探测数据包，并等待对方的应答。

如果在规定的时间内没有收到应答，就会判定为链路故障，进而触发快速切换。

在BFD的协议交互过程中，有两个重要的参数：检测时间间隔和重试次数。

检测时间间隔定义了两个设备之间发送BFD探测数据包的时间间隔。

重试次数定义了如果在规定的时间内没有收到应答，会进行多少次重试。

这两个参数的设定，会影响到故障检测的速度和精确度。

BFD协议的应用非常广泛。

以下是一些具体的应用场景：1.路由器链路故障检测：当两个路由器之间的链路发生故障时，BFD可以快速检测出来，然后通知网络管理员进行处理。

对于互联网服务提供商来说，BFD可以帮助他们实现快速故障切换，以保证网络的高可用性。

2.防火墙路径监控：在现代网络中，防火墙通常会被部署在不同的位置，对网络流量进行过滤和分析。

BFD可以用来监控防火墙之间的路径是否正常，及时发现问题并切换流量。

3.数据中心网络监控：在大规模数据中心中，往往有数千台服务器和交换机相互连接。

这些设备的高可用性对于数据中心的正常运转非常重要。

BFD可以帮助数据中心管理员及时发现链路故障，进行故障隔离和切换。

4.路由器和交换机的智能监控：现代网络设备通常都内置了BFD协议，并且支持和其他网络设备进行BFD交互。

这样可以实现设备的自动监控和快速故障处理能力。

总的来说，BFD技术通过快速检测链路故障，可以帮助网络管理员实现高可用性的网络架构。

它的应用广泛，涉及到路由器、交换机、防火墙和数据中心等多个领域。

《计算机网络》静态、动态路由实验报告

静态、动态路由实验报告实验过程和步骤：1、本次实验所用的拓扑图IP地址分配情况如下：Router A：FastEthernet 0 192.168.1.1/24FastEthernet 1 192.168.2.1/24FastEthernet 2 192.168.3.1/24Router B：FastEthernet 0 192.168.5.1/24FastEthernet 1 192.168.4.1/24FastEthernet 2 192.168.3.2/24PC1：192.168.1.2/24 网关192.168.1.1PC2：192.168.2.2/24 网关192.168.2.1PC3：192.168.3.2/24 网关192.168.3.1PC4：192.168.4.2/24 网关192.168.4.12、搭建本地配置控制台配线架上路由器接口连接情况1 FastEthernet02 FastEthernet 13 FastEthernet 24 FastEthernet 35 AUX6 Console（1）用配置线将PC机的COM端口与配线架6接口相连。

（2）在PC机上使用超级终端对路由器进行连接，超级终端的连接端口选COM1。

COM1的属性为：每秒位数9600，数据位8，奇偶校验无，停止位1，数据流控制硬件。

3、连接设备。

按拓扑图所示，用直通或交叉双绞线将PC机跟路由器各端口连接。

路由器之间，用交叉线连接。

并设置好每台PC机的IP地址，网关。

4、配置路由器接口IP（1）在路由器Router A上的操作：Ra#conf tEnter configuration commands, one per line. End with CNTL/Z.Ra(config)#host RARA(config)#int fa 0RA(config-if)#ip add 192.168.1.1 255.255.255.0RA(config-if)#no shutRA(config-if)#int fa 1RA(config-if)#ip add 192.168.2.1 255.255.255.0RA(config-if)#no shutRA(config-if)#int fa 2RA(config-if)#ip add 192.168.3.1 255.255.255.0RA(config-if)#no shut至此，Router A的接口IP配置完成。

华为认证HCDP实验指导书HCDP-IENPv16

保留一切权利。

本书所有内容受版权法保护，华为拥有所有版权，但注明引用其他方的内容除外。
