RIP动态路由协议的汇总实验

合集下载

动态路由实验(RIP协议)

动态路由实验(RIP协议)

动态路由实验(RIP协议)

拓扑图如下:

路由器1配置如下:

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0/

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface fastEthernet 0/1

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#router rip

Router(config-router)#network 192.168.1.0

Router(config-router)#network 192.168.2.0 ——配置动态路由表Router(config-router)#exit

Router(config)#exit

Router#

Router#write

Building configuration...

[OK]

路由器2配置如下:

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0/

实验六:动态路由配置-RIP

实验六:动态路由配置-RIP

实验六:动态路由配置-RIP

实验六动态路由配置—RIP

实验⽬的

1、熟悉模拟器Packet tracer的使⽤环境;

2、理解RIP的基本原理;

3、掌握RIP协议的配置步骤;

4、掌握查看通过动态路由协议RIP学习产⽣的路由;

实验环境

Packet tracer 5.0

背景知识

RIP(Routing Information Protocols,)是应⽤较早、使⽤较普遍的IGP内部⽹管协议,使⽤于⼩型同类⽹络,是距离⽮量协议;RIP协议跳数作为衡量路径开销的,RIP协议⾥规定最⼤跳数为15;

RIP协议有两个版本:RIPv1和RIPv2,RIPv1属于有类路由协议,不⽀持VLSM,以⼴播形式进⾏路由信息的更新,更新周期为30秒;RIPv2属于⽆类路由协议,⽀持VLSM,以组播形式进⾏路由更细。

实验步骤

1、使⽤模拟器Packet tracer构建如下的⽹络拓扑:

注意:路由器和路由器之间,路由器和计算机之间应该采⽤哪种电缆2、PC机的IP配置

进⼊PC机配置环境,按照图中的要求配置IP地址、⼦⽹掩码和⽹关。

3、路由器基本配置

R0:

Router>enable

Router#configure terminal

Router(config)#hostname R1 //路由器命名

R1(config)#interface f0/0

R1(config-if)#ip add 192.168.1.254 255.255.255.0

R1(config-if)#no shut

R1(config-if)#interface s0/0/0

第四次实验报告:RIP路由协议的解析

第四次实验报告:RIP路由协议的解析

第四次实验报告:RIP路由协议的解析

第四次实验报告:RIP路由协议的解析

姓名:王璐璐

学号:201821121037

班级:计算1812

0 摘要

在此次实验中,通过对两个路由器之间的路由表的建⽴与更新情况的分析,解析RIP路由协议,以此了解⽹络层的⼯作原理。

1 实验⽬的

理解RIP路由表的建⽴与更新

感受RIP坏消息传得慢

2 实验内容

使⽤Packet Tracer,正确配置⽹络参数,使⽤命令查看和分析RIP路由信息。

建⽴⽹络拓扑结构

配置参数

分析RIP路由信息

3 实验报告

下⾯将在两台PC机之间连接两台路由器,配置路由器参数与路由协议,访问路由器各个端⼝的IP地址,观察路由表的建⽴与更新,并对此进⾏理解。

3.1 建⽴⽹络拓扑结构

图中是在两台PC机之间连接了两台路由器,上图倒红三⾓形表⽰线路还没有联通,从PC0还⽆法访问PC1。

3.2 配置参数

3.2.1 PC0的参数配置

将PC0的IP地址设置为192.168.1.37,⽽默认⽹关是路由器G0/0的地址,即192.168.1.80。

3.2.2 PC1的参数配置

PC1的配置与PC0的配置类同,默认⽹关地址为路由器2的G0/1的地址,即192.168.3.80。

3.2.3 路由器的参数配置

1)Router0配置

设置Router0的两个接⼝的地址,并为该路由器设置路由协议。

2)检查Router0的接⼝

3)查看Router0初始的路由表

4)Router1配置

5)检查Router1的接⼝

6)查看Router1初始的路由表

7)连接成功后会是下图的状况

3.3 测试⽹络连通性

RIP协议实验范文

RIP协议实验范文

RIP协议实验范文

RIP(Routing Information Protocol)是一种用于在计算机网络中

动态计算路由表的协议。它被广泛用于局域网和广域网中,以及互联网的

早期阶段。RIP协议采用了距离矢量的路由选择算法,通过交换路由信息

来更新路由表。

首先,我们来介绍一下RIP协议的特点。RIP协议采用的是基于距离

的路由选择算法,其中距离被定义为到达目标的跳数。RIP协议使用UDP

协议进行路由信息的交换,使用固定的端口号520。RIP协议支持最大15

个跳数,超过15个跳数的路由被认为是无效的。RIP协议使用周期性的

路由信息更新,通常是每30秒一次。

RIP协议的工作原理是通过路由器之间的交换路由信息来建立和维护

路由表。每个路由器会广播自己所知道的全部路由信息,并接收其他路由

器发送的路由信息。通过比较接收到的路由信息和本地路由表中的信息,

路由器会选择最短路径,并更新自己的路由表。当一个路由器的路由表发

生变化时,它会向相邻的路由器发送更新信息,其他路由器接收到更新信

息后会重新计算路由表。

为了验证RIP协议的工作原理,我们可以进行以下实验。首先,搭建

一个局域网或广域网的实验环境,选择至少两台路由器。通过配置路由器

的IP地址和子网掩码,以及启用RIP协议,建立路由器之间的连接。

然后,通过在路由器上查看路由表和交换路由信息的日志,可以观察RIP协议的工作过程。可以模拟网络中一些节点的故障或路由链路的变化,观察路由表的变化过程,以及路由器之间的路由信息交换。通过对比路由

表的变化和路由信息的交换过程,可以验证RIP协议的正确性和可靠性。

rip动态路由聚合命令

rip动态路由聚合命令

在RIP路由协议中,动态路由聚合通常指的是自动汇总(Automatic Summarization)。这是RIPv2的一个特性,允许路由器自动将路由信息汇总到主类网络。这有助于减少路由器的资源消耗,并提高网络的稳定性。

要关闭RIPv2的自动路由聚合功能,可以使用以下命令:

sql复制代码

router rip

undo summary

上述命令中的“undo summary”会关闭自动汇总功能,使得路由器不再自动将路由信息汇总到主类网络。如果你想重新启用自动汇总功能,可以删除该命令。

需要注意的是,自动汇总功能可能会导致路由信息的不完全性,因为汇总路由会隐藏一些具体的子网信息。因此,在某些情况下,手动配置汇总路由可能更为合适。

实验三:动态路由协议RIP

实验三:动态路由协议RIP

实验三:动态路由协议RIP

1.假设你有19

2.168.0.0/24的一个C类地址,并有A~F提出IP地址的申请。请先根据Packet

Tracert的网络拓扑图在练习本上完成此表,按照从大到小的分配原则给每个子网分配一个IP地址段,并且给出可用地址范围。

的IP地址,请给每个路由器的接口配置IP地址及子网掩码。

3. 配置动态路由协议RIP。

4. 在各路由器上使用show ip route命令,查看路由表。看是否能够学习到所有路由。

根据答案,体会RIP Version 1 不支持VLSM的含义。

5. 在每个路由器上启用Version 2,再使用show ip route命令,查看路由表。看是否能够学习到所有路由。

6. 在路由器R0上,使用debug ip rip命令,详细查看输出。

使用undebug all 关闭调试输出。

7. 将每个路由器的F0/1设置为Passive interface,体会此举的作用。

简单的配置如下:

Router0:

Router>en

Router#config t

Router(config)#int f0/0

Router(config-if)#no shut

Router(config-if)#ip add 192.168.0.205 255.255.255.252

Router(config-if)#exit

Router(config)#int f0/1

Router(config-if)#no shut

Router(config-if)#ip add 192.168.0.62 255.255.255.192

PT 实验(九) 路由器RIP动态路由配置

PT 实验(九) 路由器RIP动态路由配置

PT 实验(九) 路由器RIP动态路由配置

一、实验目标

●掌握RIP协议的配置方法;

●掌握查看通过动态路由协议RIP学习产生的路由;

●熟悉广域网线缆的连接方式;

二、实验背景

假设校园网通过一台三层交换机连到校园网出口路由器上,路由器再和校园外的另一台路由器连接。现要做适当配置,实现校园网内部主机与校园网外部主机之间的相互通信。为了简化网管的管理维护工作,学校决定采用RIP V2协议实现互通。

三、技术原理

RIP(Routing Information Protocols),路由信息协议,是应用较早、使用较普通的IGP内部网关协议,适用于小型同类网络,是距离矢量协议;

RIP协议以跳数衡量路径开销,RIP协议里规定最大跳数为15;

RIP协议有两个版本:RIPv1和RIPv2,RIPv1属于有类路由协议,不支持VLSM,以广播形式进行路由信息的更新,更新周期为30秒;RIPv2属于无类路由协议,支持VLSM,以组播形式进行路由更新。

四、实验步骤

实验拓扑

1、在三层交换机上划分VLAN10和VLAN20,其中VLAN10用于连接校园网主机,VLAN20用于连接R1;

2、路由器之间通过V.35电缆通过串口连接,DCE端连接在R1上,配置其时间频率为64000;

3、主机和交换机通过直连线连接,主机与路由器通过交叉线连接;

4、在S3560上配置RIPv2路由协议;

5、在路由器R1、R2上配置RIPv2路由协议;

6、将PC1、PC2主机默认网关分别设置为与直连网络设备接口IP地址;

7、验证PC1、PC2主机之间可以互相通信;

rip路由协议的汇总实验总结

rip路由协议的汇总实验总结

rip路由协议的汇总实验总结

RIP路由协议的汇总实验总结

一、双方基本信息甲方:网络设备供应商乙方:客户

二、各方身份、权利、义务、履行方式、期限、违约责任

1. 甲方代表及权利义务甲方代表:该公司法定代表人或其授权代表甲方权利:拥有所有网络设备的知识产权及各种权利甲方义务:向乙方提供网络设备和相关技术服务甲方履行方式:供应网络设备和提供技术服务甲方期限:供应网络设备的期限为自合同签订之日起一年,技术服务的期限为自设备安装完成之日起一年。甲方违约责任:如甲方未按照合同提供设备和技术服务,乙方有权解除合同并向甲方索赔。

2. 乙方代表及权利义务乙方代表:该公司法定代表人或其授权代表乙方权利:使用甲方提供的网络设备和技术服务乙方义务:按照合同要求支付费用并按照甲方的操作规程使用设备和技术服务乙方履行方式:支付费用并按照甲方的规程使用设备和技术服务乙方期限:乙方在合同期限内支付费用并按照规程使用设备和技术服务。乙方违约责任:如乙方未按照合同支付费用或未按照规程使用设备和技术服务,甲方有权解除合同并向乙方追索未支付的费用。

三、需遵守中国的相关法律法规1. 该协议应遵守中国法律法规及互联网管理规定。2. 任何一方的违约行为应承担法律责任。

四、明确各方的权力和义务1. 甲方有权决定网络设备的

规格、样式、数量和技术参数。2. 甲方应保证提供的设备和

技术服务符合合同要求。3. 乙方应按照合同支付费用并遵守

操作规程使用设备和技术服务。4. 乙方有权提出优化网络业

务的建议和意见,并由甲方确认后执行。

五、明确法律效力和可执行性 1. 该协议为合法有效协议,具有法律效力。2. 双方应按照协议执行各自的权利和义务,

实验二十一 RIP动态路由自动汇聚配置(学生用)

实验二十一 RIP动态路由自动汇聚配置(学生用)

实验二十一 RIP 动态路由自动汇聚配置

【实验目的】

1、学习RIP 路由协议在交换机与路由器设备上的基本配置。

2、学习在RIP 路由中取消路由自动汇聚。

【实验过程】

1.1 实验设备

1、cisco 2621XM 路由器 4台

2、cisco 3950交换机 1台。 1.2 组网图

192.168.10.1255.255.255.0

192.168.20.1255.255.255.0

172.16.1.2255.255.255.0172.16.2.2255.255.255.0

1.3 实验设备IP 地址及要求

在实验二十的基础上,增加RT4与PC3、PC4三个设备。 IP 地址如图所标注,SW1上VLAN 及端口划分如表所示 PC 与PC1、PC2之间能PING 通。

1.4配置过程

路由器RT1、RT2、RT3和交换机SW1的接口IP及RIP路由同实验二十,可以直接在实验二十上进行添加。

第一步:配置路由器RT4的接口地址

第二步:在RT4上配置RIP动态路由协议

第三步:为保证实验效果,建议保存所有设备上的配置,并重启设备

第四步:用测试PC机PING新添加的PC4,可以看到如下显示

PC>ping 172.16.2.2

Pinging 172.16.2.2 with 32 bytes of data:

Reply from 192.168.1.1: Destination host unreachable.

Reply from 172.16.2.2: bytes=32 time=124ms TTL=125

RIP协议原理及配置实验报告

RIP协议原理及配置实验报告

通信网络实验

——RIP协议原理及配置实验报告班级:

学号:

姓名:

RIP协议原理及配置实验报告

一、实验目的

1.掌握动态路由协议的作用及分类

2.掌握距离矢量路由协议的简单工作原理

3.掌握RIP协议的基本特征

4.熟悉RIP的基本工作过程

二、实验原理

1.动态路由协议概述

路由协议是运行在路由器上的软件进程,与其他路由器上相同路由协议之间交换路由信息,学习非直连网络的路由信息,加入路由表。并且在网络拓扑结构变化时自动调整,维护正确的路由信息。

动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。网络拓扑结构改变时自动更新路由表,并负责决定数据传输最佳路径。动态路由协议的优点是可以自动适应网络状态的变化,自动维护路由信息而不用网络管理员的参与。其缺为由于需要相互交换路由信息,需要占用网络带宽,并且要占用系统资源。

另外安全性也不如使用静态路由。在有冗余连接的复杂网络环境中,适合采用动态路由协议。目的网络是否可达取决于网络状态

动态路由协议分类

按路由算法划分:

距离-矢量路由协议(如RIP):定期广播整个路由信息,易形成路由环路,收敛慢

链路状态路由协议(如OSPF):收集网络拓扑信息,运行协议算法计算最佳路由根本解决路由环路问题,收敛快

按应用范围划分:

域间路由协议(EGP)和域内路由协议(IGP)

自治域系统(AS)是一组处于相同技术管理的网络的集合。IGPs在一个自治域系统内运

行。EGPs连接不同的自治域系统。

2.RIP协议概述

RIP(RoutingInformationProtocol)路由信息协议

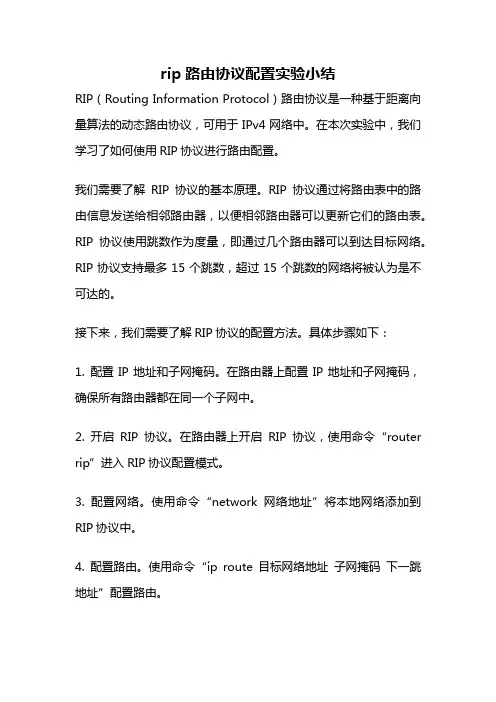

rip路由协议配置实验小结

rip路由协议配置实验小结

rip路由协议配置实验小结

RIP(Routing Information Protocol)路由协议是一种基于距离向量算法的动态路由协议,可用于IPv4网络中。在本次实验中,我们学习了如何使用RIP协议进行路由配置。

我们需要了解RIP协议的基本原理。RIP协议通过将路由表中的路由信息发送给相邻路由器,以便相邻路由器可以更新它们的路由表。RIP协议使用跳数作为度量,即通过几个路由器可以到达目标网络。RIP协议支持最多15个跳数,超过15个跳数的网络将被认为是不可达的。

接下来,我们需要了解RIP协议的配置方法。具体步骤如下:

1. 配置IP地址和子网掩码。在路由器上配置IP地址和子网掩码,确保所有路由器都在同一个子网中。

2. 开启RIP协议。在路由器上开启RIP协议,使用命令“router rip”进入RIP协议配置模式。

3. 配置网络。使用命令“network 网络地址”将本地网络添加到RIP协议中。

4. 配置路由。使用命令“ip route 目标网络地址子网掩码下一跳地址”配置路由。

5. 配置默认路由。使用命令“ip route 0.0.0.0 0.0.0.0 下一跳地址”配置默认路由。

6. 保存配置。使用命令“write”将配置保存到路由器中。

在实验中,我们使用Packet Tracer模拟器进行了RIP协议的配置。我们配置了三台路由器R1、R2和R3,它们分别连接两个局域网。具体配置如下:

1. 配置IP地址和子网掩码。我们将R1、R2和R3的IP地址分别设置为19

2.168.1.1/24、192.168.2.1/24和192.168.

RIP动态路由协议的汇总实验

RIP动态路由协议的汇总实验

RIP动态路由协议的汇总实验报告

一、实验目的

1、掌握RIP协议的配置实验

2、通过动态路由协议RIP实验学习路由的设置

3、熟练掌握RIPv1与RIPv2在路由中的不同

二、RIPV1与RIPV2的区别

RIPv1:

1、RIPv1 是有类路由协议

2、RIPv1 发布路由更新不携带子网掩码信息

3、不支持可变长子网掩码VISM

4、RIPv1发布路由更新时自动汇总并且无法关闭的

RIPv2:

1、RIPv2 是无类路由协议

2、RIPv2 发布路由更新携带子网掩码信息

3、支持可变长子网掩码VISM

4、RIPv2发布路由更新时自动汇总并且可以关闭的

三、实验器材

需要四台电脑、两个(2811型号)路由器、五根交叉线

注意:R1需要设备物理试图为(NM—4E)

四、实验拓扑图

五、实验步骤

1、路由之间实现全网互通

R1的配置实验

Router>

Router>en

Router#conf t

Router(config)#hostname R1

R1(config)#

R1(config)#int e1/0

R1(config-if)#ip add

R1(config-if)#ip address 10.10.10.254 255.255.255.0

R1(config-if)#no shu

%LINK-5-CHANGED: Interface Ethernet1/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0, changed state to up

实训7--动态路由rip

实训7--动态路由rip

实训7--动态路由rip

《计算机⽹络》实训项⽬七

——静态路由协议RIP

⼀、构建如下的⽹络结构图完成3个异构⽹络之间的通信。

要求如下描述:

1、路由器r3为DCE端,底下两个路由器r1和r2为DTE端。即连线时⽤Serial DCE线先点r3,再点r1、r2。(只有DCE端要设置同步时钟频率,DTE端不需要设置)

2、其中x1,x2为客户终端,server为⽹络服务器。

3、本题共设置了5个⼦⽹:

192.168.1.0 pc机x1连⼊的⼦⽹

192.168.2.0 pc机x2连⼊的⼦⽹

192.168.3.0 服务器连⼊的⼦⽹

10.1.1.0/24 路由器r1与r3连接的⽹络

10.1.2.0/24 路由器r2与r3连接的⽹络

⼆、路由器基本配置

1、配置路由器的ip地址

(1)在路由器r1(DTE端)中完成如下的配置:

Router>en

Router#conf t

Router(config)#int f0/0 %该接⼝与交换机相连Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shut

Router(config)#int s0/0 %该接⼝是串⼝,与路由器r3连接Router(config-if)#ip address 10.1.1.1 255.255.255.0

Router(config-if)#no shut

(2)同理,在路由器r2(DTE端)的配置:

Router>en

Router#conf t

实验4:RIP路由协议配置

实验4:RIP路由协议配置

实验4:RIP 路由协议的配置

一、实验目的

1、练习RIP 动态路由协议的基本配置;

2、掌握了解RIP 路由协议原理

二、实验环境:模拟器

三、关于RIP 的基础知识

RIP(Routing Information Protocol)是最常使用的内部网关协议(Interior Gateway Protocol)之一,是一种典型的基于D-V 算法的动态路由协议。

通过UDP(User Datagram Protocol)报文交换路由信息,使用跳数(Hop Count)来衡量到达目的地的距离(被称为路由权-Routing cost)。

由于在RIP 中大于或等于16 的跳数被定义为无穷大(即目的网络或主机不

可达),所以RIP 一般用于采用同类技术的中等规模的网络,如校园网及一个地区范围内的网络,RIP 并非为复杂、大型的网络而设计。

启动RIP,进入RIP 视图:router Rip

关闭RIP:no rip

在指定的网络上使能RIP network{ network-number| all }

在指定的网络上禁用RIP no network{ network-number| all

四:实验步骤:

拓扑图如下所示:

配置过程:

Router1:

Router>enable //进入特权模式

Router#conf ter //进入全局配置模式

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int f0/0 //配置Fa0/0 接口

rip路由协议实验总结

rip路由协议实验总结

rip路由协议实验总结

实验总结:RIP路由协议协议

一、双方的基本信息

甲方(下称“本方”):名称:地址:邮编:联系人:电话:传真:邮箱:

乙方(下称“对方”):名称:地址:邮编:联系人:电话:传真:邮箱:

二、各方身份、权利、义务、履行方式、期限、违约责任

1. 甲方的身份和义务:甲方为路由器设备的提供方,其

责任是提供稳定、安全、高效的路由器设备,确保设备的正常运行。甲方应履行以下义务:(1)保证提供的路由器设备的

质量,确保其符合协议要求并具备良好性能;(2)向对方提

供有关设备的使用和维护等方面的技术支持和服务;(3)对

路由器设备进行定期维护和保养,确保设备处于正常运行状态;(4)遵守中国相关法律法规;(5)确保本协议约定的义务以正确的方式和期限得到履行,否则承担违约责任。

2. 对方的身份和义务:对方为网络服务用户,其责任是

正确使用路由器设备并按约定支付相关费用。对方应履行以下义务:(1)正确使用路由器设备,不得对设备进行任何改动、篡改或破坏;(2)遵守相关协议要求,按约定支付相关费用;(3)按时向甲方支付相关费用;(4)遵守中国相关法律法规;

(5)确保本协议约定的义务以正确的方式和期限得到履行,否则承担违约责任。

3. 费用的支付和期限(1)路由器设备的购买费用以双方签署的协议为准。(2)对方应按约定时间向甲方支付相关费用,否则甲方有权解除协议且对方应承担违约责任。

4. 合同期限和终止(1)合同期限自双方签署协议之日起至约定期限;(2)在合同期限内,如出现协议违约、拖欠费用、及其他严重违反协议的情况,甲方可解除合同,并有权要求对方负担违约责任;(3)在合同期限内,非因双方约定所导致的变故,如自然灾害、战争、政策变更等不可抗力因素影响到合同履行的,本合同不适用,各方不承担相应责任。

实验十九 RIP动态路由(学生用)(优.选)

实验十九 RIP动态路由(学生用)(优.选)

实验十九 动态路由协议RIP 配置实验二

【场景构建【

公司业务规模扩大,与城南某网络公司合作,要求公司与网络公司之间能正常通信,为了日常维护的方便,要在网络设备上做动态路由RIP 配置。

【实验目的【

1、 了解动态路由协议的作用

2、 掌握动态路由协议RIP 在网络中的配置与使用。

【实验一】 动态RIP 路由

1.1 实验设备

1、用户自定义2621XM 路由器4台

2、PC 机4台

3、交叉线若干

1.2 组网图

RT1

F0/1PC1PC2

F0/0F1/0

F1/0

F1/0

PC4

PC3

RT2 RT3

F0/0

F0/0

RT4F0/0

F0/0F1/0

F0/1

F0/1F0/1

1.3 实验设备IP 地址及要求

IP 地址表:

设备名

IP 地址 子网掩码 PC1

192.168.1.2 255.255.255.0 RT1-F0/0 192.168.10.1

255.255.255.0

本公司网络 网络公司网络

两台电脑之间能PING通。

1.4配置过程,请补充完整

第一步:配置路由器RT1的接口地址

第二步:配置路由器RT2的接口地址

第三步:配置路由器RT3的接口地址

第四步:配置路由器RT4的接口地址

第五步:在RT1上配置RIP动态路由协议

第六步:在RT2上配置RIP动态路由协议

第七步:在RT3上配置RIP动态路由协议

第八步:在RT4上配置RIP动态路由协议

1.5 实验验证与结论

1、路由器RT1的路由信息表截图保存在PKT文件中。

2、路由器RT2的路由信息表截图保存在PKT文件中。

3、路由器RT3的路由信息表截图保存在PKT文件中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

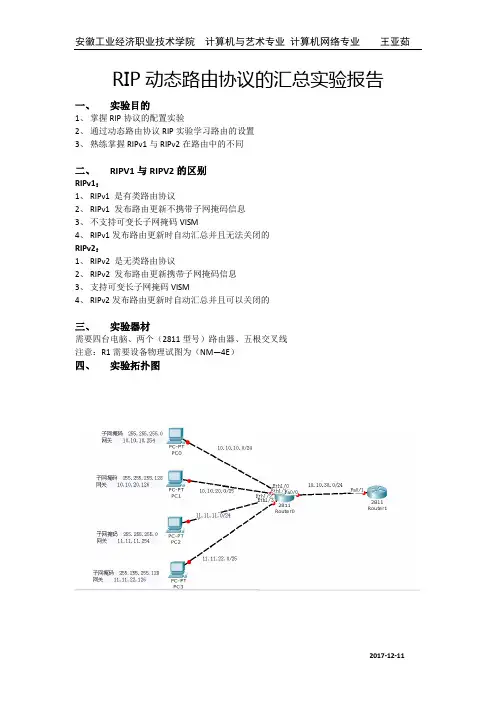

RIP动态路由协议的汇总实验报告

一、实验目的

1、掌握RIP协议的配置实验

2、通过动态路由协议RIP实验学习路由的设置

3、熟练掌握RIPv1与RIPv2在路由中的不同

二、RIPV1与RIPV2的区别

RIPv1:

1、RIPv1 是有类路由协议

2、RIPv1 发布路由更新不携带子网掩码信息

3、不支持可变长子网掩码VISM

4、RIPv1发布路由更新时自动汇总并且无法关闭的

RIPv2:

1、RIPv2 是无类路由协议

2、RIPv2 发布路由更新携带子网掩码信息

3、支持可变长子网掩码VISM

4、RIPv2发布路由更新时自动汇总并且可以关闭的

三、实验器材

需要四台电脑、两个(2811型号)路由器、五根交叉线

注意:R1需要设备物理试图为(NM—4E)

四、实验拓扑图

五、实验步骤

1、路由之间实现全网互通

R1的配置实验

Router>

Router>en

Router#conf t

Router(config)#hostname R1

R1(config)#

R1(config)#int e1/0

R1(config-if)#ip add

R1(config-if)#ip address 10.10.10.254 255.255.255.0

R1(config-if)#no shu

%LINK-5-CHANGED: Interface Ethernet1/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0, changed state to up

R1(config-if)#

R1(config-if)#int e1/1

R1(config-if)#ip add

R1(config-if)#ip address 10.10.20.126 255.255.255.128

R1(config-if)#no shu

%LINK-5-CHANGED: Interface Ethernet1/1, changed state to up

R1(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/1, changed state to up

R1(config-if)#int e1/2

R1(config-if)#ip add

R1(config-if)#ip address 11.11.11.254 255.255.255.0

R1(config-if)#no shu

%LINK-5-CHANGED: Interface Ethernet1/2, changed state to u

R1(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/2, changed state to up

R1(config-if)#int e1/3

R1(config-if)#ip address 11.11.22.126 255.255.255.128

R1(config-if)#no shu

%LINK-5-CHANGED: Interface Ethernet1/3, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/3, changed state to up

R1( (config-if)#

R1(config-if)#int f0/0

R1(config-if)#ip add

R1(config-if)#ip address 10.10.30.1 255.255.255.0

R1(config-if)#no shu

R1(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

R1(config-if)#

R2的配置

Router >

Router >en

Router #conf t

Router(config)#hostname R2

R2(config)#

R2(config)#int f0/1

R2(config-if)#ip add

R2(config-if)#ip address 10.10.30.2 255.255.255.0

R2(config-if)#no shu

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up R2(config-if)#

2、动态路由(RIPv1)设置

R1(config)#rou

R1(config)#router rip

R1(config-router)#net

R1(config-router)#network 10.10.10.0

R1(config-router)#network 10.10.20.0

R1(config-router)#network 11.11.11.0

R1(config-router)#network 11.11.22.0

R1(config-router)#network 10.10.30.0

R1(config-router)#

R2(config)#router rip

R2(config-router)#

R2(config-router)#net

R2(config-router)#network 10.10.30.0

R2(config-router)#

3、RIPV2的是设置

R1(config-router)#ve

R1(config-router)#version 2 启动V2版本

R1(config-router)#no auto

R1(config-router)#no auto-summary 关闭自动汇总

R1(config-router)#
