实验六：RIP协议

实验六：RIP协议一、理论基础1、RIP简介RIP是Routing Information Protocol（路由信息协议）的简称。

它是一种相对简单的动态路由协议，在实践中被广泛的应用。

RIP是基于距离向量路由算法。

这种算法提供了互联网与运行RIP的路由器的有限拓扑网络视图。

在相邻的路由器之间进行广播，以（几乎）完全路由表的形式作周期性的更新。

它通过UDP（User Datagram Protocol）报文交换路由信息，使用跳数（Hop Count）来衡量到达目的地的距离（被称为路由权－Routing cost）。

RIP允许的最大跳数为15，任何大于15的目标地址节点都将视为不可访问的。

RIP最大节点数在大型网络中很大程度上限制它的使用，但是却防止了无限计数问题，从而避免了引起无止境的网络路由环路。

所以RIP一般用于采用同类技术的中等规模的网络，如校园网及一个地区范围内的网络，RIP并非为复杂、大型的网络而设计。

运行RIP协议的路由器间以30秒为间隔周期性的交换路由表信息。

在一个RIP广播信息中，包含了每个IP网络中RIP信息能到达的网络以及此网络的距离（以跳计数）的列表对。

在RIP中，路由器定义为到直接链路网络为一跳，到另一个路由器可达的网络为两跳，如此继续下去。

为提高性能，防止产生路由环，RIP支持水平分割（Split Horizon）、毒性逆转（Poison Reverse），并采用触发更新（Triggered Update）。

RIP的缺点：因为跳数的最大值是15，所以不适合于大型网络。

因为仅依据Hop Count(跳数)作为路由选择的度量标准，所以会选择距离最近的路径，不一定会选择最快的路径。

因为每30秒更新路由信息，所以产生大量的广播，消耗带宽资源。

RIP启动和运行的整个过程可描述如下：(1)某路由器刚启动RIP时，以广播形式向其相邻路由器发送请求报文，相邻路由器收到请求报文后，响应该请求，并回送包含本地路由信息的响应报文。

实验六：动态路由配置-RIP

实验六：动态路由配置-RIP实验六动态路由配置—RIP实验⽬的1、熟悉模拟器Packet tracer的使⽤环境；2、理解RIP的基本原理；3、掌握RIP协议的配置步骤；4、掌握查看通过动态路由协议RIP学习产⽣的路由；实验环境Packet tracer 5.0背景知识RIP(Routing Information Protocols,)是应⽤较早、使⽤较普遍的IGP内部⽹管协议，使⽤于⼩型同类⽹络，是距离⽮量协议；RIP协议跳数作为衡量路径开销的，RIP协议⾥规定最⼤跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不⽀持VLSM，以⼴播形式进⾏路由信息的更新，更新周期为30秒；RIPv2属于⽆类路由协议，⽀持VLSM，以组播形式进⾏路由更细。

实验步骤1、使⽤模拟器Packet tracer构建如下的⽹络拓扑：注意：路由器和路由器之间，路由器和计算机之间应该采⽤哪种电缆2、PC机的IP配置进⼊PC机配置环境，按照图中的要求配置IP地址、⼦⽹掩码和⽹关。

3、路由器基本配置R0:Router>enableRouter#configure terminalRouter(config)#hostname R1 //路由器命名R1(config)#interface f0/0R1(config-if)#ip add 192.168.1.254 255.255.255.0R1(config-if)#no shutR1(config-if)#interface s0/0/0R1(config-if)#ip add 192.168.2.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutR2：Router>enableRouter#configure terminalRouter(config)#hostname R2 //路由器命名R2(config)#interface f0/0R2(config-if)#ip add 192.168.2.254 255.255.255.0 R2(config-if)#no shut R2(config-if)#interface s0/0/0R2(config-if)#ip add 192.168.2.2 255.255.255.0R2(config-if)#no shutR2(config-if)#interface s0/0/1R2(config-if)#ip add 192.168.4.2 255.255.255.0R2(config-if)#clock rate 64000R3(config-if)#no shutR3：Router>enableRouter#configure terminalRouter(config)#hostname R3 //路由器命名R3(config)#interface f0/0R3(config-if)#ip add 192.168.5.254 255.255.255.0 R3(config-if)#no shut R3(config-if)#interface s0/0/0R3(config-if)#ip add 192.168.4.1 255.255.255.0R3(config-if)#no shut4、RIP配置R1：R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R2：R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.3.0R2(config-router)#network 192.168.4.0R3：R3(config)#router ripR3(config-router)#network 192.168.4.0R3(config-router)#network 192.168.5.05、查看路由器在特权模式下查看路由器的路由信息：Router#show ip routeRouter#show ip protocolsRouter#debug ip rip6、查看⽹络连通情况⽤PING命令查看⽹络连通情况。

实验6.2-RIP动态路由的配置-(写报告)

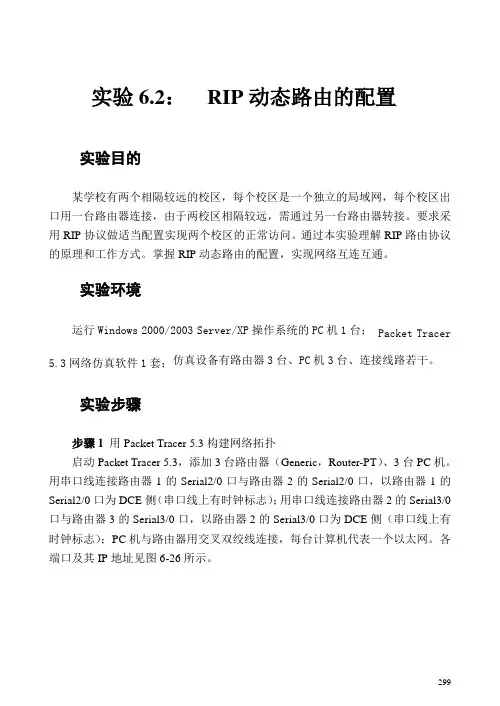

实验6.2：RIP动态路由的配置实验目的某学校有两个相隔较远的校区，每个校区是一个独立的局域网，每个校区出口用一台路由器连接，由于两校区相隔较远，需通过另一台路由器转接。

要求采用RIP协议做适当配置实现两个校区的正常访问。

通过本实验理解RIP路由协议的原理和工作方式。

掌握RIP动态路由的配置，实现网络互连互通。

实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台； Packet Tracer5.3网络仿真软件1套；仿真设备有路由器3台、PC机3台、连接线路若干。

实验步骤步骤1用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3，添加3台路由器（Generic，Router-PT）、3台PC机。

用串口线连接路由器1的Serial2/0口与路由器2的Serial2/0口，以路由器1的Serial2/0口为DCE侧（串口线上有时钟标志）；用串口线连接路由器2的Serial3/0口与路由器3的Serial3/0口，以路由器2的Serial3/0口为DCE侧（串口线上有时钟标志）；PC机与路由器用交叉双绞线连接，每台计算机代表一个以太网。

各端口及其IP地址见图6-26所示。

299图6-26 RIP动态路由配置网络拓扑图步骤2配置PC机的IP地址、子网掩码和默认网关地址分别按图6-27、6-28、6-29配置PC机的IP地址、子网掩码和默认网关地址。

300图6-27 PC1的IP配置图6-28 PC2的IP配置301302图6-29 PC3的IP 配置步骤3 配置路由器的接口分别对3台路由器的快速以太网口和串口配置IP 地址，并激活。

1. 配置Router1的快速以太网接口和串口，见图6-30。

图6-30 Router1的接口配置303 2. 配置Router2的快速以太网接口和串口，见图6-31。

图6-31 Router2的接口配置3. 配置Router3的快速以太网接口和串口，见图6-32。

实验六动态路由协议RIP初步配置

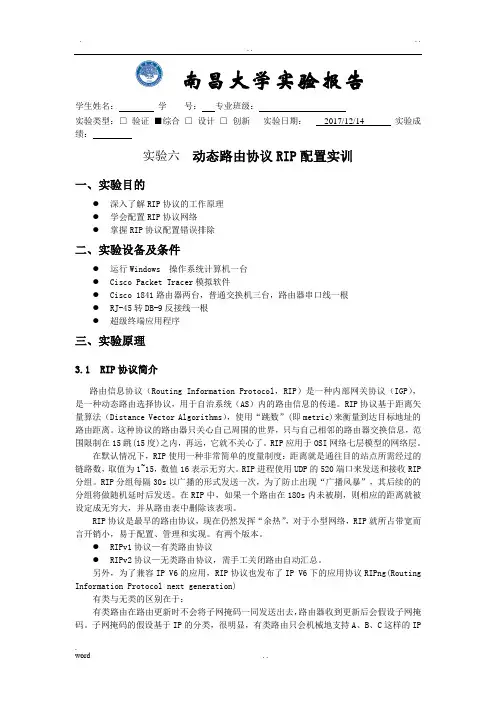

南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证■综合□设计□创新实验日期：2017/12/14 实验成绩：实验六动态路由协议RIP配置实训一、实验目的●深入了解RIP协议的工作原理●学会配置RIP协议网络●掌握RIP协议配置错误排除二、实验设备及条件●运行Windows 操作系统计算机一台●Cisco Packet Tracer模拟软件●Cisco 1841路由器两台，普通交换机三台，路由器串口线一根●RJ-45转DB-9反接线一根●超级终端应用程序三、实验原理3.1 RIP协议简介路由信息协议（Routing Information Protocol，RIP）是一种内部网关协议（IGP），是一种动态路由选择协议，用于自治系统（AS）内的路由信息的传递。

RIP协议基于距离矢量算法（Distance Vector Algorithms），使用“跳数”(即metric)来衡量到达目标地址的路由距离。

这种协议的路由器只关心自己周围的世界，只与自己相邻的路由器交换信息，范围限制在15跳(15度)之内，再远，它就不关心了。

RIP应用于OSI网络七层模型的网络层。

在默认情况下，RIP使用一种非常简单的度量制度：距离就是通往目的站点所需经过的链路数，取值为1~15，数值16表示无穷大。

RIP进程使用UDP的520端口来发送和接收RIP 分组。

RIP分组每隔30s以广播的形式发送一次，为了防止出现“广播风暴”，其后续的的分组将做随机延时后发送。

在RIP中，如果一个路由在180s内未被刷，则相应的距离就被设定成无穷大，并从路由表中删除该表项。

RIP协议是最早的路由协议，现在仍然发挥“余热”，对于小型网络，RIP就所占带宽而言开销小，易于配置、管理和实现。

有两个版本。

●RIPv1协议—有类路由协议●RIPv2协议—无类路由协议，需手工关闭路由自动汇总。

另外，为了兼容IP V6的应用，RIP协议也发布了IP V6下的应用协议RIPng(Routing Information Protocol next generation)有类与无类的区别在于：有类路由在路由更新时不会将子网掩码一同发送出去，路由器收到更新后会假设子网掩码。

实验6配置RIP协议

实验6 RIP的配置
【实验名称】
RIP的配置
【实验目的】
掌握通过动态路由方式实现网络的连通性.
【背景描述】
假设校园通过一台路由器连接到校园外的另一台路由器上,现要在路由器上做适当配置,实现校园网内部主机与校园网外部主机的相互通信.
【实现功能】
实现网络的互连互通,从而实现信息的共享和传递.
【实验拓扑】
【实验设备】R2624(2台)
【实验步骤】
步骤1.在路由器Router1上配置接口参数
步骤2.在路由器Router2上配置接口参数.
步骤3.配置PC1、PC2.
验证：PC1和PC2不能互相通信
步骤4.在路由器Router1上配置RIP.
步骤5.在路由器Router2上配置RIP.
验证测试：查看Router1、Router2上的路由表
步骤6.测试网络的互连互通性.
【注意事项】
PC1和PC2的网关要正确设置。

RIP动态路由实验-基础实验

RIP动态路由实验-基础实验一、动态路由概述动态路由是路由器能够自动地建立自己的路由表，并且能够根据实际情况的变化适时地进行调整。

；如果没有动态路由，那么目的地址在路由表中没有匹配表项的包将被丢弃。

二、网络拓扑三、实训功能1-网络设备基本配置；2-根据拓扑图规划VLAN，并将接口分配到指定的VLAN中；3-根据拓扑图的规划配置子接口；4-根据拓扑图实现RIP的配置四、配置步骤第一步：配置所以终端设备的IP地址、子网掩码和网关；配置所以网络设备接口的IP地址和子网掩码；1、配置所有PC机的IP地址、子网掩码和网关；2、配置所有网络设备的设备名；（1）SW1的配置Switch>enable //进入特权模式Switch#conf t //进入全局配置模式Switch(config)#host sw1 //改变设备的主机名（2）SW2的配置Switch>enable //进入特权模式Switch#conf t //进入全局配置模式Switch(config)#host sw2 //改变设备的主机名（3）SW3的配置Switch>enable //进入特权模式Switch#conf t //进入全局配置模式Switch(config)#host sw3 //改变设备的主机名（4）R1的配置Router>en //进入特权模式Router#config t //进入全局配置模式Router(config)#host R1 //改变设备的主机名（5）R2的配置Router>en //进入特权模式Router#config t //进入全局配置模式Router(config)#host R2 //改变设备的主机名（6）R3的配置Router>en //进入特权模式Router#config t //进入全局配置模式Router(config)#host R3 //改变设备的主机名3、配置VLAN信息，并将相应的接口分配给指定的VLAN （1）sw1上VLAN的创建及端口的划分sw1(config)#vlan 10 //创建VLAN 10sw1(config-vlan)#name v10 //改变VLAN10的名称为 v10 sw1(config-vlan)#vlan 11 //创建VLAN 11sw1(config-vlan)#name v11 //改变VLAN11的名称为 v11 （2）sw2上VLAN的创建及端口的划分Sw2(config)#vlan 12 //创建VLAN 12Sw2(config-vlan)#name v12 //改变VLAN12的名称为 v12 Sw2(config-vlan)#vlan 13 //创建VLAN 13Sw2(config-vlan)#name v13 //改变VLAN13的名称为 v13（3）sw3上VLAN的创建及端口的划分Sw3(config)#vlan 14 //创建VLAN 14Sw3(config-vlan)#name v14 //改变VLAN14的名称为 v14Sw3(config-vlan)#vlan 15 //创建VLAN 15Sw3(config-vlan)#name v15//改变VLAN15的名称为 v15（4）sw1上接口的分配情况sw1(config-vlan)#int f0/2 //进入接口sw1(config-if)#switchport mode access //设置接口的工作模式为接入模式sw1(config-if)#switchport access vlan 10 //将接口分配给指定的VLANsw1(config-if)#int f0/3 //进入接口sw1(config-if)#switchport mode access //设置接口的工作模式为接入模式sw1(config-if)#switchport access vlan 11 //将接口分配给指定的VLAN（5）sw2上接口的分配情况Sw2(config-vlan)#int f0/2 //进入接口Sw2(config-if)#switchport mode access //设置接口的工作模式为接入模式Sw2(config-if)#switchport access vlan 13 //将接口分配给指定的VLANSw2(config-if)#int f0/3 //进入接口Sw2(config-if)#switchport mode access //设置接口的工作模式为接入模式Sw2(config-if)#switchport access vlan 12 //将接口分配给指定的VLAN（6）sw3上接口的分配情况Sw3(config-vlan)#int f0/2 //进入接口Sw3(config-if)#switchport mode access //设置接口的工作模式为接入模式Sw3(config-if)#switchport access vlan 15 //将接口分配给指定的VLANSw3(config-if)#int f0/3 //进入接口Sw3(config-if)#switchport mode access //设置接口的工作模式为接入模式Sw3(config-if)#switchport access vlan 14 //将接口分配给指定的VLAN4、配置交换机与路由器之间相连接的接口的工作模式为链路模式（1）SW1上的配置sw1(config-if)#int f0/1 //进入接口sw1(config-if)#switchport mode trunk //配置接口的工作模式为链路模式（2）SW2上的配置sw1(config-if)#int f0/1 //进入接口sw1(config-if)#switchport mode trunk //配置接口的工作模式为链路模式（3）SW3上的配置sw1(config-if)#int f0/1 //进入接口sw1(config-if)#switchport mode trunk //配置接口的工作模式为链路模式5、配置路由器的子接口作为虚拟局域网的网关；（1）R1的配置R1(config)#int f1/0.10 //进入子接口R1(config-subif)#encapsulation dot1Q 10 //封装该接口工作VLAN是VLAN 10R1(config-subif)#ip address 192.168.10.254 255.255.255.0 //配置接口的IP地址R1(config-subif)#int f1/0.11 //进入子接口R1(config-subif)#encapsulation dot1Q 11 //封装该接口工作VLAN是VLAN 11R1(config-subif)#ip address 192.168.11.254 255.255.255.0 //配置接口的IP地址R1(config-subif)#int f1/0 //进入主接口R1(config-if)#no shut //打开主接口（2）R2的配置R2(config)#int f0/1.12 //进入子接口R2(config-subif)#encapsulation dot1Q 12 //封装该接口工作VLAN是VLAN 12R2(config-subif)#ip address 192.168.12.254 255.255.255.0 //配置接口的IP地址R2(config-subif)#int f0/1.13 //进入子接口R2(config-subif)#encapsulation dot1Q 13 //封装该接口工作VLAN是VLAN 13R2(config-subif)#ip address 192.168.13.254 255.255.255.0 //配置接口的IP地址R2(config-subif)#int f0/1//进入主接口R2(config-if)#no shut //打开主接口（3）R3的配置R3(config)#int f0/1.14 //进入子接口R3(config-subif)#encapsulation dot1Q 14 //封装该接口工作VLAN是VLAN 14R3(config-subif)#ip address 192.168.14.254 255.255.255.0 //配置接口的IP地址R3(config-subif)#int f0/1.15 //进入子接口R3(config-subif)#encapsulation dot1Q 15 //封装该接口工作VLAN是VLAN 15R3(config-subif)#ip address 192.168.15.254 255.255.255.0 //配置接口的IP地址R3(config-subif)#int f0/1//进入主接口R3(config-if)#no shut //打开主接口6、配置路由器其他接口的IP地址和子网掩码（1）R1的配置R1(config-if)#int f0/0 //进入接口R1(config-if)#ip address 192.168.21.1 255.255.255.252 //配置接口的IP地址R1(config-if)#no shut //打开接口R1(config-if)#int f0/1 //进入接口R1(config-if)#ip address 192.168.31.1 255.255.255.252 //配置接口的IP地址R1(config-if)#no shut //打开接口（2）R2的配置R2(config-if)#int f0/0 //进入接口R2(config-if)#ip address 192.168.21.2 255.255.255.252 //配置接口的IP地址R2(config-if)#no shut //打开接口R2(config-if)#int f1/0//进入主接口R2(config-if)#ip address 192.168.23.1 255.255.255.252 //配置接口的IP地址R2(config-if)#no shutdown //打开接口（2）R3的配置R3(config-if)#int f0/0 //进入接口R3(config-if)#ip address 192.168.31.2 255.255.255.252 //配置接口的IP地址R3(config-if)#no shut //打开接口R3(config-if)#int f1/0 //进入接口R3(config-if)#ip address 192.168.23.2 255.255.255.252 //配置接口的IP地址R3(config-if)#no shut //打开接口7、配置RIP动态路由（1）R1上的路由配置R1(config)#route rip //进入RIP路由协议R1(config-router)#version 2 //配置RIP的版本R1(config-router)#no auto-summary //关闭自动汇总功能R1(config-router)#network 192.168.10.0 //公布直连网段R1(config-router)#network 192.168.11.0 //公布直连网段R1(config-router)#network 192.168.21.0 //公布直连网段R1(config-router)#network 192.168.31.0 //公布直连网段R1(config-router)#do w //保存配置（2）R2上的路由配置R2(config)#route rip //进入RIP路由协议R2(config-router)#version 2 //配置RIP的版本R2(config-router)#no auto-summary //关闭自动汇总功能R2(config-router)#network 192.168.12.0 //公布直连网段R2(config-router)#network 192.168.13.0 //公布直连网段R2(config-router)#network 192.168.21.0 //公布直连网段R2(config-router)#network 192.168.33.0 //公布直连网段R2(config-router)#do w //保存配置（3）R3上的路由配置R3(config)#route rip //进入RIP路由协议R3(config-router)#version 2 //配置RIP的版本R3(config-router)#no auto-summary //关闭自动汇总功能R3(config-router)#network 192.168.14.0 //公布直连网段R3(config-router)#network 192.168.15.0 //公布直连网段R3(config-router)#network 192.168.23.0 //公布直连网段R3(config-router)#network 192.168.31.0 //公布直连网段R3(config-router)#do w //保存配置。

实验六动态路由协议RIP初步配置

南昌大学实验报告学生姓名：________ 学号： _专业班级：___________________________实验类型：口验证■综合□设计口创新实验日期：2017/12/14 实验成绩: __________实验六动态路由协议RIP配置实训一、实验目的深入了解RIP协议的工作原理学会配置RIP协议网络掌握RIP协议配置错误排除二、实验设备及条件运行Windows操作系统计算机一台Cisco Packet Tracer 模拟软件Cisco 1841路由器两台，普通交换机三台，路由器串口线一根RJ-45转DB-9反接线一根超级终端应用程序三、实验原理3.1 RIP协议简介路由信息协议（Rout ing In formation Protocol ，RIP）是一种内部网关协议（IGP），是一种动态路由选择协议，用于自治系统（AS）内的路由信息的传递。

RIP协议基于距离矢量算法（Distanee Vector Algorithms ），使用"跳数”（即metric）来衡量到达目标地址的路由距离。

这种协议的路由器只关心自己周围的世界，只与自己相邻的路由器交换信息，范围限制在15跳（15度）之内，再远，它就不关心了。

RIP应用于OSI网络七层模型的网络层。

在默认情况下，RIP使用一种非常简单的度量制度：距离就是通往目的站点所需经过的链路数，取值为1~15，数值16表示无穷大。

RIP进程使用UDP的520端口来发送和接收RIP 分组。

RIP分组每隔30s以广播的形式发送一次，为了防止出现“广播风暴”，其后续的的分组将做随机延时后发送。

在RIP中，如果一个路由在180s内未被刷，则相应的距离就被设定成无穷大，并从路由表中删除该表项。

RIP协议是最早的路由协议，现在仍然发挥“余热”，对于小型网络，RIP就所占带宽而言开销小，易于配置、管理和实现。

有两个版本。

RIPv1协议一有类路由协议RIPv2协议一无类路由协议，需手工关闭路由自动汇总。

计算机网络RIP路由器动态配置实验报告

-------计算机系
实验报告
（2015 —2016 学年第二学期）
课程名称计算机网络
实验名称实验6 RIP路由器动态配置
专业计算机科学与技术（非师一班）年级14级
成员1学号------------ 成员1姓名_-----------_ 成员2学号----------- 成员2姓名----------- 指导教师---------------------- 实验日期2015-12-9---------------
图2 Router 0的基本配置的基本配置如图3所示：
图6 Router 0显示的路由配置信息图7 Router 1显示的路由配置信息
图8 PC0与PC1的ping通情况
图9 PC0与PC2和PC3之间的ping通情况图10 PC1与PC2和PC3之间的ping通情况
图11 PC2与PC3之间的ping通情况图12 连通后的拓扑图
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内。

实验六RIP路由协议

实验六路由信息协议RIP一、RIP协议的基本配置1、实验目的（1）理解动态路由协议的基本原理（2）理解RIP协议的工作过程，了解RIP协议的报文结构（3）理解RIP协议中的定时器的用途（4）掌握RIPv1的配置（5）掌握RIPv2的配置2、实验拓扑3、实验步骤（1）配置网络基本信息及检查路由器接口是否被正确激活R1#show ip interface brief注：如果Status和Protocol都是up，说明端口已经被激活，可以进行路由协议的配置，否则检查故障并确保端口处于正常工作状态（2）RIP路由协议配置R1(config)#router ripR1(config-router)#network192.168.10.0R1(config-router)#network172.16.0.0R1(config-router)#version2R2参考R1配置（3）检查配置结果与测试①在PC0上ping PC1，测试结果：②查看R1路由表R1#show ip route通过以上内容可以看出，R1上存在到192.168.2.0的路由，路由项前面的R表示该路由是通过RIP得到的，[120/1]中的120表示管理距离，RIP路由协议的管理距离为120；1表示时度量值，在RIP中为跳数，表示R1到达该网络的跳数为1,。

③查看R1路由协议配置R1#show ip protocols③使用debug调试输出RIP报文信息R1#debug ip ripR1#undebug all//关闭调试二、不连续子网中的RIP及计时器的配置1、使用目的（1）理解不连续子网RIP配置（2）理解RIP四大计时器的作用（3）掌握四大计时器的配置（4）理解四大计时器配置对RIP的影响2、实验拓扑3、实验步骤（1）网络配置和RIP的配置参考上面（2）查看两路由器汇总R1#sh ip routeR2#sh ip route通过查看路由表可以看出R1并没有得到PC1的网络172.16.20.0/24的路由，而是得到了进行汇总之后的路由172.16.0.0/16，说明在R2的边界进行了路由汇总.通过查看R2的路由表可以看出，R2并没有得到PC0网络10.10.10.0/24的路由，而是得到了进行汇总之后的路由10.0.0.0/8，说明在R1的边界也进行了路由汇总（3）配置RIPv2和关闭路由汇总R1(config)#router ripR1(config-router)#version2R1(config-router)#no auto-summaryR2参考此配置（4）结果验证R1#sh ip routeR2#sh ip route比较两次的不同（5）使用R2#debug ip rip可以查看RIP路由项的接收和发送情况（6）关闭调试，将R2的fa0/0接口关闭180s后继续观察R1的路由表，在R1上使用show ip route命令观察路由表的变化。

RIP动态路由协议配置实验

RIP动态路由协议配置实验项⽬背景规划与配置接⼝ IP地址AR1：[AR1-GigabitEthernet0/0/0]ip address 20.0.1.1 24[AR1-GigabitEthernet0/0/1]ip address 10.0.1.1 24AR2:[AR2-GigabitEthernet0/0/0]ip address 20.0.1.2 24[AR2-GigabitEthernet0/0/1]ip address 20.0.2.1 24AR3[AR3-GigabitEthernet0/0/0]ip address 20.0.2.2 24[AR3-GigabitEthernet0/0/1]ip address 10.0.2.1 24配置loopback 地址LoopBack0 192.168.1.1/24 up up(s)LoopBack1 192.168.2.1/24 up up(s)LoopBack2 192.168.3.1/24 up up(s)各设备配置 RIP 宣告AR1:network 20.0.0.0network 10.0.0.0AR2:network 20.0.0.0network 10.0.0.0AR3:network 20.0.0.0network 10.0.0.0在各设备开启V2 版本，默认是版本1[AR1-rip-2]version 2在各设备上查看RIP 路由表项，检查是否学习到了。

dis ip routing-table protocol ripRoute Flags: R - relay, D - download to fibPublic routing table : RIPDestinations : 2 Routes : 2RIP routing table status : <Active>Destinations : 2 Routes : 2Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.2.0/24 RIP 100 2 D 20.0.1.2 GigabitEthernet 0/0/020.0.2.0/24 RIP 100 1 D 20.0.1.2 GigabitEthernet 0/0/0RIP routing table status : <Inactive>Destinations : 0 Routes : 0PC1 PING PC2测试连通性PC>ping 10.0.1.2Ping 10.0.1.2: 32 data bytes, Press Ctrl_C to breakFrom 10.0.1.2: bytes=32 seq=1 ttl=125 time=15 msFrom 10.0.1.2: bytes=32 seq=2 ttl=125 time=32 msFrom 10.0.1.2: bytes=32 seq=3 ttl=125 time=31 msFrom 10.0.1.2: bytes=32 seq=4 ttl=125 time=16 msFrom 10.0.1.2: bytes=32 seq=5 ttl=125 time=31 ms--- 10.0.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 15/25/32 ms在AR1 RIP视图引⼊loopback 地址[AR1]rip 2[AR1-rip-2]import-route direct各设备查看RIP路由表后，发现引⼊后路由表条⽬⽐较多，下⾯在AR1 接⼝上做⼿动聚合[AR1-GigabitEthernet0/0/0]rip summary-address 192.168.0.0 255.255.252.0在AR2查看路由表，⼿⼯聚合成功[AR2]dis ip routing-table protocol ripDestination/Mask Proto Pre Cost Flags NextHop Interface10.0.1.0/24 RIP 100 1 D 20.0.1.1 GigabitEthernet 0/0/010.0.2.0/24 RIP 100 1 D 20.0.2.2 GigabitEthernet 0/0/1192.168.0.0/22 RIP 100 1 D 20.0.1.1 GigabitEthernet 0/0/0在AR1出⼝加开销值[AR1-GigabitEthernet0/0/0]rip metricout 5//如果需要配置⼊⼝则配置命令为：metricin//查看AR2 路由表，发现开销发⽣变化Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.1.0/24 RIP 100 5 D 20.0.1.1 GigabitEthernet0/0/010.0.2.0/24 RIP 100 1 D 20.0.2.2 GigabitEthernet0/0/1 192.168.0.0/22 RIP 100 5 D 20.0.1.1 GigabitEthernet0/0/0在AR1上更改优先级[AR1]rip 2[AR1-rip-2]preference 10查表验证,本地RIP 优先级已经改变Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.2.0/24 RIP 10 7 D 20.0.1.2 GigabitEthernet0/0/020.0.2.0/24 RIP 10 6 D 20.0.1.2 GigabitEthernet0/0/0在AR2上做认证[Huawei-GigabitEthernet0/0/1]rip authentication-mode simple huawei等待⼀会，在AR3上查看路由表,发现没有学习到RIP 路由。

计算机网络实验六RIP路由协议配置

太原理工大学现代科技学院计算机通信网络课程实验报告专业班级学号姓名指导教师实验名称同组人专业班级学号姓名成绩一、实验目的计算机通信网络实验指导书掌握RIP 动态路由协议的配置、诊断方法; 二、实验任务 1、配置RIP 动态路由协议,使得3 台Cisco 路由器模拟远程网络互联; 2、对运行中的RIP 动态路由协议进行诊断; 三、实验设备 Cisco 路由器3 台,带有网卡的工作站PC2 台,控制台电缆一条,交叉线、V35 线若干; 四、实验环境五、实验步骤 1、运行Cisco Packet Tracer 软件,在逻辑工作区放入3 台路由器、……………………………………装………………………………………订…………………………………………线………………………………………两台工作站PC,分别点击各路由器,打开其配置窗口,关闭电源,分别加入一个2 口同异步串口网络模块WIC-2T,重新打开电源;然后,用交叉线Copper Cross-Over按图6-1其中静态路由区域所示分别连接路由器和各工作站PC,用DTE 或DCE 串口线缆连接各路由器router0 router1,注意按图中所示接口连接S0/0 为DCE,S0/1 为DTE;2、分别点击工作站PC1、PC3,进入其配置窗口,选择桌面Desktop项,选择运行IP 设置IP Configuration,设置IP 地址、子网掩码和网关分别为PC1：/24 gw: PC3：/24 gw: 3、点击路由器R1,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下：点击路由器R2,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下：同理对R3 进行相应的配置：4、测试工作站PC 间的连通性;从PC1 到PC3：PC>ping 不通5、设置RIP 动态路由接前述实验,继续对路由器R1 配置如下：同理,在路由器R2、R3 上做相应的配置:6、在路由器R1 上输入show ip route 命令观察路由信息,可以看到增加的RIP 路由信息;同理,在路由器R2、R3 上输入show ip route 命令观察路由信息; 从PC1 到PC3：PC>ping 通,六、实验体会在实验中,我们掌握RIP动态路由协议的配置、诊断方法;对运行中的RIP动态路由协议进行诊断,在对设备路由器的连接时,先将路由器的电源开关关闭,加入2个WIC-2T,再关上电源,路由器之间进行连接应注意端口的;从实验中,对RIP配置的了解有一定的认识与理解,使自己在计算机领域的知识又有了一定的提高;。

实验六RIP动态路由的配置

1、R1上的配置：、上的配置上的配置： R1(config)#interface serial 1 R1(config-if)#ip address 13.0.0.1 255.0.0.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#router rip R1(config-router)#network 12.0.0.0 R1(config-router)#network 13.0.0.0 R1(config-router)#^Z
2、R2上的配置：、上的配置上的配置： Router>enable Router#configure terminal Router(config)#hostname R2 R2(config)#interface serial 0 R2(config-if)#ip address 12.0.0.2 255.0.0.0 R2(config-if)#no shutdown R2(config-if)#clock rate 56000 R2(config-if)#exit
实验六 RIP动态路由的配置动态路由的配置
实验介绍：实验介绍：本实验所用的设备为：五台带有2个S0 口和一个E0口的路由器2501 实验目的：实验目的：灵活掌握RIP的动态路由的配置。
实验步骤：实验步骤： 1、R1上的配置：上的配置：、上的配置 Router> Router>enable Router #configure terminal Router(config)#hostname R1 R1(config)#interface serial 0 R1(config-if)#ip address 12.0.0.1 255.0.0.0 R1(config-if)#no shutdown R1(config-if)#exit

实验六 RIPV1协议配置测试

Router(config)#interface fastEthernet 0ress 2.2.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config)#interface loopback 1
实验六 RIPV1协议配置测试
6-1 路由协议 RIPv1 配置
1、实验目的掌握RIP路由协议的基本配置、诊断方法 2、实验任务 1）配置RIP动态路由协议，使得三台路由器所连接的网络互通 2) 对运行中的RIP动态路由协议进行诊断 3）配置RIP被动接口并观察配置效果 4) 配置RIP缺省路由并观察配置效果
Router1#sh ip route
Gateway of last resort is 23.0.0.2 to network 0.0.0.0
R R 1.0.0.0/8 [120/1] via 12.0.0.1, 00:00:18, FastEthernet0/0 3.0.0.0/8 [120/1] via 23.0.0.2, 00:00:20, FastEthernet0/1 12.0.0.0/24 is subnetted, 1 subnets
Router2#debug ip rip RIP protocol debugging is on
配置RIP缺省路由并观察配置效果 Router2(config)#router rip Router2(config-router)#default-information originate Router2#debug ip rip RIP protocol debugging is on RIP: sending v1 update to 255.255.255.255 via Loopback0 (3.3.3.3) RIP: build update entries network 0.0.0.0 metric 1 network 1.0.0.0 metric 3 network 12.0.0.0 metric 2 network 23.0.0.0 metric 1

实验六 RIP动态路由信息协议配置

实验六RIP动态路由信息协议配置1.实验目的●理解通过传播、分析、挑选路由, 来实现路由发现、路由选择、路由切换等功能；●掌握RIP——路由信息协议配置方法；2。

实验前的准备●Internet上现在大量运行的路由协议有RIP、OSPF和BGP。

RIP、OSPF是内部网关协议，适用于单个ISP的统一路由协议的运行，由一个ISP运营的网络称为一个自治系统(AS)。

BGP是自治系统间的路由协议，是一种外部网关协议。

RIP是推出时间最长的路由协议，也是最简单的路由协议。

它是“路由信息协议”的缩写，主要传递路由信息(路由表)来广播路由：每隔30秒，广播一次路由表，维护相邻路由器的关系，同时根据收到的路由表计算自己的路由表。

RIP运行简单，适用于小型网络，Internet上还在部分使用着RIP。

OSPF协议是“开放式最短路优先”的缩写。

“开放”是针对当时某些厂家的“私有”路由协议而言，而正是为协议开放性，才造成OSPF今天强大的生命力和广泛的用途。

它通过传递链路状态(连接信息)来得到同网络信息，维护一张网络有向拓朴图，利用最小生成树算法(SPF算法)得到路由表。

OSPF是一种相对复杂的路由协议。

总的来说，OSPF、RIP都是自治系统内部的路由协议，适用于单一的ISP(自治系统)使用。

一般说来，整个Internet并不适合跑路由协议，因为各ISP有自己的利益，不愿意提供自身网络详细的路由信息。

为了保证各ISP利益，标准化组织制定了ISP间的路由协议BGP。

BGP是“边界网关协议”的缩写，处理各ISP之间的路由传递。

其特点是有丰富的路由策略，这是RIP、OSPF等协议无法做到的，因为它们需要全局的信息计算路由表。

BGP 通过ISP边界的路由器加上一定的策略，选择过滤路由，把RIP、OSPF、BGP等的路由发送对方。

全局范围的、广泛的Internet是BGP处理多个ISP间的路由的实例。

BGP的出现，引起了Internet的重大变革，它把多个ISP有机的连接起来，真正成为全球范围内的网络。

RIP协议原理及配置实验报告

通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1.掌握动态路由协议的作用及分类2.掌握距离矢量路由协议的简单工作原理3.掌握RIP协议的基本特征4.熟悉RIP的基本工作过程二、实验原理1.动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
