罗茨真空泵的间隙怎么调

罗茨风机间隙标准

罗茨风机间隙标准
一、罗茨风机简介
罗茨风机是一种正位移连续排气真空泵，由两个同向、内齿圆形的转子构成，成为"8"字型。

罗茨风机在能源、石油化工、建筑、冶金、
制药、农业等领域有广泛的应用。

在使用罗茨风机时，间隙是一项非常重要的参数。

二、罗茨风机间隙标准
间隙是罗茨风机可靠性、运行性能、噪声和能效的关键参数。

在实际生产中，罗茨风机的间隙标准有两种类型，分别为普通型间隙和小型间隙。

1.普通型间隙
普通型间隙是罗茨风机最常见的间隙标准，适用于功率小于160kw
和转速低于3000rpm的罗茨风机。

其间隙标准为转子之间的水平间
隙在0.3mm-0.5mm之间。

2.小型间隙
小型间隙是适用于功率大于160kw或转速高于3000rpm的罗茨风机。

其间隙标准为转子之间的水平间隙在0.1mm-0.3mm之间。

三、间隙的影响
1.运行性能
罗茨风机的间隙会直接影响其运行性能。

间隙过小会导致机械卡死和损坏，间隙过大则会导致轻微的内漏现象和气体压缩不足，从而降低罗茨风机的运行性能。

2.噪声
间隙的大小也会影响罗茨风机的噪声。

间隙过大时，罗茨风机会出现气体内泄，较大的噪声也就随之而来。

3.耐用性
正确的间隙对罗茨风机的正常使用寿命有着巨大的影响。

如果间隙过小，则会增加罗茨风机的磨损；如果间隙过大，则会影响罗茨风机的使用寿命。

罗茨风机叶轮间隙调整

罗茨风机叶轮间隙调整
调整罗茨风机叶轮间隙需要以下步骤：
1. 首先关闭风机电源以确保安全操作。

2. 检查叶轮间隙调整方式，通常有两种方式：手动调整和自动调整。

如果是手动调整，需要调整螺钉或螺母来改变叶轮的位置；如果是自动调整，需要调节相应的调节阀来改变叶轮的位置。

3. 根据风机的规格和要求，确定合适的叶轮间隙。

4. 使用工具逐步调整叶轮位置，一般是通过旋转螺钉或螺母来实现。

根据具体情况，可能需要使用扳手、调节螺杆或其他工具进行精细调整。

5. 调整叶轮位置后，重新打开风机电源，并观察叶轮的运转情况。

如果发现异常声音或其他问题，需要重新进行调整直到达到预期效果。

6. 调整完成后，及时清理工作现场，并记录调整的日期和具体操作细节，以备日后参考。

请注意，以上步骤仅供参考，具体调整方法可能因风机类型和品牌而有所不同。

在进行叶轮间隙调整时，建议参考风机的使用说明书或咨询专业技术人员，以确保正确操作和安全。

(完整版)罗茨风机调整间隙方法

罗茨风机调整间隙方法罗茨风机主要由机体和两个装有叶轮的转子组成，通过一对同步齿轮的作用，使两转子呈反方向等速旋转，并依靠叶轮与叶轮之间、叶轮与机体之间的间隙，使吸气腔和排气腔基本隔绝，借助叶轮的旋转，推动机体容积内气体，达到鼓风目的。

如何调整和保证叶轮与叶轮之间、转子和机体之间的间隙达到规定范围成了检修的重点。

查阅设备维护检修资料，只有调整后的间隙值要求，而无调整间隙的具体方法。

1．士45°调整法罗茨风机，各部位间隙在20℃时的静态理论值为：叶轮与叶轮之间的间隙0.4-~0.5mm，叶轮与叶壳之间的径向间隙0.2~0.3mm，叶轮与左、右墙板之间的轴向间隙0.3~0.4mm（左墙板间隙必须大于右墙板间隙0.05mm以上），同步齿轮的啮合间隙0.08~0.16mm。

风机工作间隙的调整是罗茨风机整个检修过程中最关键也最不易掌握的一步，仔细研究罗茨风机的结构原理，分析出叶轮在旋转一周的过程中，在士45°的位置上（指叶轮压力角与水平线成士45°角度时，见图1)两叶轮之间的间隙是两叶轮之间最关键的间隙，且有两个+45°和两个-45°位置，在这些位置上，两叶轮最大轴向剖面刚好处于相对平行状态（在调整和测量间隙时，依此可判定两叶轮是否处于士45°的位置）。

风机正常运转过程中，伴随着磨损，士45°位置上的间隙都会相应地发生变化，其中+45°位置上的间隙趋向减小，而-45°位置上的间隙趋向增大。

当正常磨损至某一定程度时（在良好维护下，一般都应在连续运行7~8年以上），两叶轮必将相碰，而最先碰撞的部位就在+45°的位置上。

由此，在调整两叶轮的工作间隙时，应预先将+45°位置上的间隙适当调大些，一般调至-45°位置的2倍（假设一45°时间隙为a，则+45°时为2a）。

另一种的做法就是直接将一45°位置上的间隙调至0.4~0.5mm或更小（-45°时的间隙对风量有一定的影响，间隙大则风量减小）。

螺杆真空泵间隙调节方法

螺杆真空泵间隙调节方法螺杆真空泵的间隙调节，听起来是不是有点复杂？其实呢，没那么神秘，咱们今天就来聊聊这个话题，让你轻松掌握它。

想象一下，螺杆真空泵就像一台精密的机器，间隙就像它的心脏，调得好坏直接影响它的工作效率，简直就像人吃得好不好，精神头就不一样。

间隙太大，真空泵工作起来像个懒汉，效率低得让人心急；间隙太小，又容易造成磨损，最后可就得不偿失了。

如何调节这个间隙呢？得了解你的设备。

螺杆真空泵的设计不同，调节方式也会有所不同。

有些泵是可以通过调节螺母来改变间隙，而有些则需要通过调整垫片厚度来实现。

这就像调音一样，得找对音符，才能发出美妙的乐章。

具体操作的时候，最好准备好工具，比如扳手、千分尺，还有点耐心。

动手之前，别忘了先把设备关掉，安全第一嘛！咱们来看看怎么调整。

打开泵体，找准需要调整的地方。

用千分尺测量一下间隙，记得要小心翼翼，像是在捧着一个宝贝。

测量完后，如果觉得间隙太大，可以通过旋转螺母来缩小间隙。

这个过程就像是在捏面团，慢慢来，不急。

每转动一点，都是在跟机器说：“亲爱的，别再懒了，努力工作吧！”如果发现间隙太小，得赶紧松开螺母，给它点“呼吸空间”。

很多朋友可能会问，间隙调节的频率该是多少呢？这可是个好问题！一般来说，泵的使用环境、工作时间都会影响这个频率。

如果你天天用，可能每个月就得检查一次；如果使用频率不高，半年检查一次也是可以的。

就像保养自己的车一样，别等到出故障才想起。

这么做不光能延长设备寿命，还能提升工作效率，简直是一举多得。

调节完间隙，别急着收工，最后的步骤可是关键。

记得把泵体重新装好，确保所有螺丝都拧紧。

再开机的时候，观察一下运行状态，听听机器的声音，看看有没有异响。

如果顺畅得像小河流水，那就是成功了，真是让人心情愉悦！如果有异常声音，那就得再检查一下，确保间隙调节到位。

螺杆真空泵的间隙调节虽然听上去复杂，但其实只要掌握了诀窍，轻松应对。

就像做饭，一开始可能手忙脚乱，但熟能生巧，慢慢就能做出一手好菜。

罗茨真空泵操作规程

罗茨真空泵操作规程
《罗茨真空泵操作规程》
一、操作前准备
1. 检查罗茨真空泵的外观是否有损坏，如有损坏应及时维修。

2. 确认罗茨真空泵的电源是否接通，电源开关处于关闭状态。

3. 检查泵内的工作液位，如有需要应及时添加。

4. 检查罗茨真空泵的连接管道和阀门是否松动或堵塞，如有需要进行修正。

二、操作步骤
1. 打开泵的进气阀门，并将罗茨真空泵的电源开关打开。

2. 调节罗茨真空泵的转速，使之逐渐达到工作状态。

3. 监测泵的工作状态，如有异常应及时停止并检查修正。

4. 在操作过程中，保持罗茨真空泵周围清洁，避免发生杂物进入泵内的情况。

5. 在操作结束后，先将泵的转速调至最低档，然后关闭电源开关和进气阀门。

三、注意事项
1. 操作罗茨真空泵时，应穿着适当的劳动防护用具，确保人身安全。

2. 在操作过程中，严禁触摸泵的转动部件，避免导致伤害。

3. 在泵的运行过程中应及时检查润滑情况，确保运行稳定。

4. 定期对罗茨真空泵进行清洗和维护，延长设备的使用寿命。

以上就是《罗茨真空泵操作规程》，希望能够对使用罗茨真空
泵的人员有所帮助。

在操作过程中，务必严格按照规程进行，确保设备的安全和稳定运行。

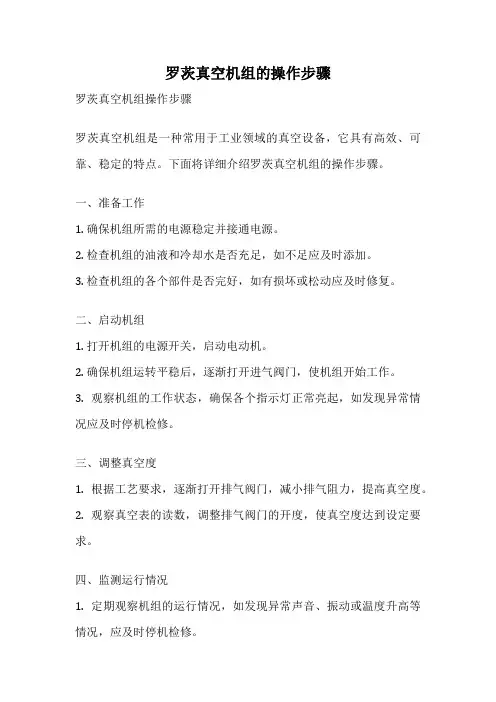

罗茨真空机组的操作步骤

罗茨真空机组的操作步骤罗茨真空机组操作步骤罗茨真空机组是一种常用于工业领域的真空设备，它具有高效、可靠、稳定的特点。

下面将详细介绍罗茨真空机组的操作步骤。

一、准备工作1. 确保机组所需的电源稳定并接通电源。

2. 检查机组的油液和冷却水是否充足，如不足应及时添加。

3. 检查机组的各个部件是否完好，如有损坏或松动应及时修复。

二、启动机组1. 打开机组的电源开关，启动电动机。

2. 确保机组运转平稳后，逐渐打开进气阀门，使机组开始工作。

3. 观察机组的工作状态，确保各个指示灯正常亮起，如发现异常情况应及时停机检修。

三、调整真空度1. 根据工艺要求，逐渐打开排气阀门，减小排气阻力，提高真空度。

2. 观察真空表的读数，调整排气阀门的开度，使真空度达到设定要求。

四、监测运行情况1. 定期观察机组的运行情况，如发现异常声音、振动或温度升高等情况，应及时停机检修。

2. 定期检查机组的油液和冷却水，确保其处于正常工作状态。

3. 定期清洗机组的滤网和冷却器，保持良好的散热效果。

五、停机和维护1. 停机前先关闭进气阀门，减少机组的负荷。

2. 关闭排气阀门，停止机组的工作。

3. 切断机组的电源，并进行必要的维护工作，如更换油液、清洗过滤器等。

在操作罗茨真空机组时，需要注意以下几点：1. 操作人员应具备相关的操作知识和技能，并按照操作规程进行操作。

2. 确保机组的安全运行，不得超负荷工作，避免损坏设备和人身安全事故的发生。

3. 定期进行机组的维护和保养，确保其长时间稳定运行。

4. 注意机组的工作环境，保持良好的通风和清洁，避免灰尘和异物对机组的影响。

总结起来，罗茨真空机组的操作步骤包括准备工作、启动机组、调整真空度、监测运行情况以及停机和维护。

在操作过程中，需要注意安全、稳定和维护等方面的要求，确保机组的正常运行和使用寿命。

罗茨真空泵间隙调整

罗茨真空泵间隙调整
一、罗茨真空泵间隙调整的重要性
罗茨真空泵是一种广泛应用于化工、制药、食品等领域的重要设备，其性能的稳定性和可靠性对于整个生产流程的顺利进行具有至关重要的作用。

而间隙调整是罗茨真空泵维护和保养的关键步骤之一，通过对间隙的合理调整，可以确保泵的正常运转，提高设备的效率和使用寿命。

二、罗茨真空泵间隙调整的方法
1. 准备工具和材料
在进行间隙调整之前，需要准备以下工具和材料：塞尺、百分表、铅锤、螺丝刀、扳手等。

2. 拆卸罗茨真空泵
首先，需要将罗茨真空泵从系统中拆卸下来，并放置在稳定的平面上。

3. 检查间隙
使用塞尺和百分表检查罗茨真空泵的间隙，包括齿轮间隙和轴承间隙。

齿轮间隙的正常范围通常为0.01~0.03毫米，轴承间隙的正常范围为0.01~0.02毫米。

4. 调整间隙
根据检查的结果，如果间隙超出正常范围，需要进行调整。

一般来说，可以通过调整轴承座和齿轮箱之间的垫片来调整间隙。

如果间隙过大，可以增加垫片的厚度；如果间隙过小，可以减少垫片的厚度。

5. 安装罗茨真空泵
完成间隙调整后，重新安装罗茨真空泵，并确保所有的部件都安装牢固。

6. 测试罗茨真空泵
在完成安装后，需要对罗茨真空泵进行测试，以确保其性能正常。

这包括检查泵的振动、噪音、温度等指标，以及进行抽气试验以验证泵的抽气性能。

三、罗茨真空泵间隙调整的注意事项
1. 在进行间隙调整时，需要确保所有的测量和调整都在泵的温度稳定后进行，以避免因温度变化而导致的测量误差。

2. 对于一些精密的间隙调整，建议请专业的技术人员进行操作，以确保调整的准确性和可靠性。

罗茨风机转子轴向间隙作用及调整技巧

罗茨风机转子轴向间隙作用及调整技巧摘要罗茨风机是发电厂重要的辅助设备。

它在循环流化床电站中的使用频率相当的高。

从化学水处理到石灰石粉输送、灰库细灰流化上，都能见到它的身影。

它在电站运行的环节上有着重要作用。

罗茨风机在检修工作中主要是径向间隙及轴向间隙的调整。

径向间隙主要靠设备出厂时加工工艺来确定；轴向间隙主要是靠安装时的调整来确定。

近年来罗茨风机在检修上存在以经验来确定轴向间隙大小，这种方式带来的结果很多情况下直接损坏设备，甚至不可修复。

笔者根据罗茨风机运行时轴线膨胀的特点和尾端支推轴承定位的特点，以一种简便有效的方式来调整罗茨风机轴向间隙。

取得了很好的实际效果。

关键词罗茨风机；转子；轴承；密封；齿轮四川白马循环流化床示范电站1×300MW机组，引进法国阿尔斯通公司的技术。

于2005年12月30日并网发电。

其中石灰石粉的输送全靠4台意大利ROBOX 罗茨风机。

设备结构：设备为三叶罗茨风机，工作风室与轴承座密封为碳精环密封。

后端轴承为支推轴承承受转子径向力和轴向力。

前端轴承为支撑轴承承受转子径向力。

前端机盖与轴采用骨架油封密封。

尾端有一对斜齿轮作为同步齿轮。

动力传送方式为皮带轮传动。

罗茨风机的径向定位通过零件的制作来保证。

轴向定位需要通过调整，而转子轴向定位的调整好坏关系到整个风机运行好坏，所以至关重要。

1 轴向间隙作用罗茨风机轴向定位的主要作用是：当风机在运行的时候，由于转子发热，轴系产生线膨胀和体膨胀。

体膨胀的预留量通过径向加工来保证，线膨胀的预留量则通过轴向定位来确定。

轴向预留量太大，风机效率会变低；轴向预留量太小，风机机壳及轴承会发热损坏。

一般来说轴向间隙不准会产生以下几种故障：为了更好的理解轴向定位的作用，以下对错误的定位会造成的问题做一个系统的分析：1）轴承座端面磨损轴承端面磨损原因主要是2种原因，一种是异物进入转子与轴承座端面，这种情况发生几率太小，这里不做分析。

二种是轴向间隙不够造成转子在线膨胀时与轴承端面接触磨损。

(完整版)罗茨风机调整间隙方法

罗茨风机调整间隙方法罗茨风机主要由机体和两个装有叶轮的转子组成，通过一对同步齿轮的作用,使两转子呈反方向等速旋转,并依靠叶轮与叶轮之间、叶轮与机体之间的间隙,使吸气腔和排气腔基本隔绝，借助叶轮的旋转，推动机体容积内气体，达到鼓风目的。

如何调整和保证叶轮与叶轮之间、转子和机体之间的间隙达到规定范围成了检修的重点。

查阅设备维护检修资料，只有调整后的间隙值要求，而无调整间隙的具体方法。

1．士45°调整法罗茨风机，各部位间隙在20℃时的静态理论值为：叶轮与叶轮之间的间隙0.4-～0.5mm，叶轮与叶壳之间的径向间隙0。

2～0.3mm,叶轮与左、右墙板之间的轴向间隙0。

3～0.4mm(左墙板间隙必须大于右墙板间隙0。

05mm以上),同步齿轮的啮合间隙0.08~0.16mm。

风机工作间隙的调整是罗茨风机整个检修过程中最关键也最不易掌握的一步,仔细研究罗茨风机的结构原理,分析出叶轮在旋转一周的过程中,在士45°的位置上（指叶轮压力角与水平线成士45°角度时，见图1）两叶轮之间的间隙是两叶轮之间最关键的间隙，且有两个+45°和两个—45°位置，在这些位置上，两叶轮最大轴向剖面刚好处于相对平行状态（在调整和测量间隙时，依此可判定两叶轮是否处于士45°的位置）。

风机正常运转过程中，伴随着磨损，士45°位置上的间隙都会相应地发生变化，其中+45°位置上的间隙趋向减小，而—45°位置上的间隙趋向增大。

当正常磨损至某一定程度时(在良好维护下，一般都应在连续运行7～8年以上），两叶轮必将相碰,而最先碰撞的部位就在+45°的位置上。

由此，在调整两叶轮的工作间隙时，应预先将+45°位置上的间隙适当调大些，一般调至-45°位置的2倍（假设一45°时间隙为a，则+45°时为2a）。

另一种的做法就是直接将一45°位置上的间隙调至0。

真空泵轴向间隙调整

真空泵轴向间隙调整1. 真空泵概述真空泵是一种用于产生和维持真空环境的装置。

它通过抽取容器内的气体，使其压力低于大气压，从而形成真空。

真空泵在许多工业和科学领域中都有广泛的应用，例如半导体制造、化学实验、医学设备等。

真空泵通常由驱动装置、进气口、排气口和泵体组成。

其中，轴向间隙是指泵体和转子之间的间隙，对真空泵的性能和工作效果有重要影响。

2. 轴向间隙的作用轴向间隙的大小直接影响真空泵的抽气能力和效率。

如果轴向间隙太大，会导致气体泄漏，降低真空度；如果轴向间隙太小，会增加泵的摩擦损失，影响泵的工作效率。

因此，调整真空泵的轴向间隙是保证其正常工作和高效运行的重要步骤。

3. 调整轴向间隙的步骤步骤一：准备工作在进行轴向间隙调整之前，需要先确保真空泵处于停止状态，并断开电源。

同时，准备好所需的工具和材料，如扳手、量规、轴承润滑油等。

步骤二：拆卸泵体使用扳手等工具，拆卸泵体，将转子取出。

步骤三：测量轴向间隙使用量规测量转子与泵体之间的轴向间隙。

将量规放置在泵体内壁和转子外径之间，轻轻旋转转子，确保量规能够顺利滑动。

记录下测量结果。

步骤四：调整轴向间隙根据测量结果，判断轴向间隙是否符合要求。

如果间隙太大，可以通过增加轴承垫片的数量来减小间隙；如果间隙太小，可以通过减少轴承垫片的数量来增大间隙。

调整轴承垫片的数量时，要注意保持两侧轴承垫片数量的平衡，以确保转子在运转过程中的平衡性。

步骤五：润滑轴承在调整完轴向间隙后，使用轴承润滑油对轴承进行润滑。

润滑油的选择应符合泵的要求，并按照润滑油的使用说明进行操作。

步骤六：安装泵体将调整好的转子重新安装到泵体中，并使用扳手等工具将泵体紧固。

步骤七：测试运行重新连接电源，启动真空泵，并进行测试运行。

观察泵的工作状态和性能，确保轴向间隙调整的效果符合预期。

4. 注意事项在进行真空泵轴向间隙调整时，需要注意以下事项：•操作前确保真空泵已停止运行并断开电源，以避免意外伤害。

•使用正确的工具和材料，并按照操作步骤进行操作。

罗茨真空泵操作规程

罗茨泵真空泵操作规程
一、开车前的准备工作
1、检查冷却水管是否畅通无阻。

2、检查齿轮箱及端盖内的润滑油，油面高度应达到视油镜的油位线。

外伸轴封油杯内经常注满润滑油，同时必须保持清洁。

3、检查各部分有无松动现象。

电机转向是否同泵上的箭头方向一致。

二、启动：
1、起动前级泵。

2、打开罗茨泵的进气阀门。

3、起动罗茨泵，待泵起动后，立即打开冷却水阀。

4、泵运转时应该平稳，转子不得有撞击声。

5、泵的轴封处不允许有漏油现象。

三、运转
泵在运转过程中，如局部温升过大，电流读数突然发生变化，或产生不规则的噪声或其它异常现象，应立即停车检查原因。

四、停车
1、先关闭进气管路上进气阀门。

2、停止本泵与关闭排气阀门。

3、停止前级泵。

4、关闭冷却水进水阀
5、如果长期停止使用，或者在寒冷地带必须将冷却水套内的水全
部排净，否则会使套内的水冻结，造成泵铸件损坏。

五、日常维护保养
1、应经常保持泵附近环境清洁干燥。

2、应经常注意各部分润滑的情况，如发现不足时，应及时补充。

如发现不清洁时，应及时更换。

并注意螺塞重新旋进去时应保证密封。

3、泵工作压差应控制在旁通阀允许的压差范围内，否则易烧坏电机。

六、故障及排除办法。

罗茨真空泵操作规程

罗茨真空泵操作规程一、目的为了使操作者正确操作使用,确保该设备的正常.二、适用范围所有ZJB-300`ZJ-600罗茨泵及操作者.三、操作规范(一)、泵启动前的准备工作1、检查工作电源，工作电压是否达到要求；2、检查电机运转方向，确认无误后方可投入使用；3、检查泵的冷却水是否畅通；4、检查泵的油位，出轴处的油杯内注满润滑油，齿轮箱及轴承箱内的润滑油的油位须在油窗的3/4高度处，润滑油用1号（粘度为46）真空泵油；( 二)、泵启动运行1、起动前级泵（罗茨泵不允许直接抽大气）；2、待系统内的压力达到罗茨真空泵的允许入口压力后（<1330Pa），即可启动罗茨泵真空泵。

3、泵的最高温升不得超过40℃，最高温度不得超过80℃；(三)、停泵1、先停罗茨真空泵，且停稳后再停前级真空泵；2、关闭冷却水；(长时间不用，应将泵壳余水放尽)四、维护与保养1、每日检查（1）油位检查：检查油杯、齿轮箱、轴承箱内得油位，理想的油位高度以油窗的3/4为宜，齿轮箱和轴承箱的油位过多，使油位升高，油位过低造成润滑不良，有的可能发出噪音；（2）温度检查：用温度计检查各部位温度；（3）电机负荷检查：用钳形表测量电动机负荷；2、每月检查联轴器弹性体或三角胶带的张力；3、每季检查齿轮箱内润滑油是否变质；4、每半年检查（1）前盖轴承箱内润滑油是否变质；（2）油封是否损坏；5、每一年检查（1）轴承是否磨损；（2）活塞环及活塞环衬套是否磨损；（3）齿轮微量程度的磨损对转子正常工作是否产生影响是否需要调整；6、拆装罗茨真空泵(1)、未拆卸前，先测量并记录转子各部分间隙；(2)、尽量避免用重锤敲打，拆下的零件不得碰伤，妥善保管好；(3)、将需要更换得零部件的更换原因及使用情况详细记录下来；(4)、重新装配前须把各零部件清洗干净，毛刷修光；(5)、无密封垫或密封圈的静密封面用“106”有机硅胶涂料密封，用于静密封得橡胶密封件需涂上真空考克脂；(6)、根据间隙一览表调整转子各部间隙；(7)、全部装好后须进行检漏；(8)、重新装配后须进行试运转和必要的性能测试，待正常后才能安装使用；五、一般常见故障排除1、极限压力达不到（1）管道、系统漏气：系统检漏；（2）泵部分漏气：对泵检漏；（3）前级泵极限压力下降：修理或更换前级泵；（4）润滑油太脏或牌号不对：调换润滑油（5）油封磨损：调换油封；2、抽速不足（1）管道通道能力不够：增大管道通道能力；（2）前级泵抽速下降：修理或更换前级泵；3、电动机过载（1）入口压力过高：调速控制入口压力；（2）转子端面与端盖端面接触：调整转子端面间隙；（3）前级泵返油至罗茨真空泵泵腔：装置防返油设备；4、过热（1）选择的前级泵抽速不够造成压缩比过大：重新选用前级泵；（2）入口压力过高：调整、控制入口压力；（3）冷却不良：畅通、加大冷却水；（4）齿轮箱润滑油过多：调整油量；（5）转子与泵壳接触：修整；（6）齿轮、轴承、油封润滑不够：保证油量适当，润滑良好。

罗茨真空泵间隙调整方法

罗茨真空泵间隙调整方法
一六机械给大家介绍一下，罗茨真空泵的内部零件一旦存有间隙，那么不仅会导致零部件松动，还会导致杂物沉积，堵塞的现象发生，从而造成设备工作效率降低，损耗率增大的情况。

因此当发现设备存有间隙的现象时，一定要及时进行调整，从而使设备保持良好的安装状态。

1.罗茨真空泵径向间隙的调整
径向间隙不便直接测量，但可以在额定转速或较高转速下，运转一定时间后听其转子与壳体是否有摩擦声，调整时可将两端盖的连接螺钉松开，将销钉拔出用端盖进行调节，调好后再铰端盖和泵壳的定位销孔，重新打上定位销，当然也把所有螺钉先拧紧。

2.罗茨真空泵转子型面间啮合间隙的调整
调整转子的啮合间隙，实质上就是调整同步齿轮，也就是在从动齿轮的轮毅上将锥销拔出，再把腰形槽孔中的螺钉松开，徐徐转动从动转子，边转边测量两转子之间的间隙，直至调整达到要求为止，而后再拧紧腰形孔中的螺钉，重铰销钉孔，装上定位销。

3.罗茨真空泵轴向间隙的调整
轴向间隙就是转子端面与左右端盖之间的间隙。

该间隐可用修磨调整垫的厚度和端面密封纸垫的厚度来进行调节。

罗茨真空泵维护检修规程

两转子间间隙（垂直）
平行
0.35～0.45
0.50～0.65
0.32～0.38
0.39～0.45
0.34～0.43
固定端间隙
0.3～0.35
0.15～0.20
0.16～0.20
自由端间隙
1.15～1.25
0.22～0.28
0.38～0.52
B2001-1、2
转子与转子间隙
固定端间隙
膨胀端间隙
0.40～0.45
0.12～0.18
0.40～0.50
B2001-3
转子与转子间隙
固定端间隙
膨胀端间隙
0.70～1.35
0.35～0.45
1.10～1.25
K-3402
转子与转子间隙
固定端间隙
膨胀端间隙
0.22～0.24
0.10～0.20
0.30～0.40
5.1.3机体安装水平度误差不大于0.04mm/m。
5.2转子
1.2结构简述
罗茨真空泵由机壳、转子组件、轴承和齿轮箱等主要部件组成，由电动机
直接驱动。
1.3设备性能
部分罗茨真空泵的主要性能见表1。
2.设备完好标准
2.1零部件
2.1.1零部件完整，齐全，符合图样要求。
2.1.2各部连接螺栓，螺母齐全满扣，连接牢固，无锈蚀，螺栓丝扣外露1～3
扣。
2.1.3安全防护装置齐全可靠。
5.3.2轴径的圆度和圆柱度为直径公差之半。
5.3.3轴的直线度为0.02mm/m，一般轴全长直线度应不大于0.04mm/m。
5.3.4轴与转子端面的垂直度为0.05mm/100mm。
5.3.5轴径表面如有划痕等缺陷应当用油石或细砂布修磨光整。

罗茨真空泵的间隙怎么调

罗茨真空泵的间隙怎么调？他调间隙的结构喝原理是什么？
问：
这种泵的叶轮时8字型的，最近老时有噪音,听说是从侧盖的齿轮那里调，我嗨
是不太明白，这里的结构和原理
答案
那不叫叶轮，那叫转子。

有噪音的话很可能是齿轮松动，容易造成转子卡住，间隙抱死。

严重的话造成泵体磨损的话基本就等于报废，如果你非专业的话，调间隙很可能把泵弄报废。

请问你现在的泵运行还有什么毛病没
问：
你还没给我说齿轮那里的结构和调间隙的原理时什么？另外泵的温度经常在75
度以上，造成泵温度高的原因有那些
答案
调间隙没有原理，所谓间隙就是转子与泵壁之间的距离，间隙是要保证转子的转动不摩擦前后壁，旧泵经过磨损，无法按照说明书的尺寸来调。

调间隙时通过调节轴的位置来使转子移动，然后通过轴承与齿轮的定位使转子无摩擦的运行。

罗茨泵的温度一般都很高，75度的温度应该算高，但是如果你是旧泵，这个温度
也是可以接受的。

希望您能修理好您的设备，如果需要找人维修，请与我联系。

问：
但是厂家来我们这里调的时候还有调节两个转子之间的间隙，这也是最难的地方，但在你的回答中没有提到这个
答案
俩个转子之间的间隙如果你学一遍那是最简单的，只要晃动两个转子，让两个转子成为斜T形状，使两个转子相触而不相碰，这么说很难理解，下次人家再给你调仔细看看吧。

罗茨真空泵正确使用方法

罗茨真空泵正确使用方法罗茨真空泵被普遍地用于纸机的网部、真空伏辊、真空压榨、毛布脱水等纸张消费过程中的关键部位。

罗茨泵的出力情况直接影响着纸张的产量及质量。

当其流量降落、真空度降低时,会惹起纸页的水分变化,形成消费过程中粘辊、压花等纸病。

因而,用好罗茨泵是非常重要的。

罗茨真空泵正确使用方法一、经常调整叶轮转子间隙众所周知,罗茨泵是一种由两个“8字形”相对转动的转子啮合惹起容积变化产生真空的一种泵,因而也称容积泵。

在运用过程中请求泵的转子啮合的部位必需存在着一条连续的接触线,以阻止排气口的气体向真空泵中回流。

所以在运用中必需经常检查两转子的啮合情况。

随着运用时间的延长,叶轮长期磨损,又兼受定向旋转的限制,形成两叶轮啮合间隙不匀,以至发作碰撞,招致叶轮圆孤外表凹陷。

因而两叶轮转子在外径、长度方面产生了不同水平的磨损,叶轮之间,叶轮转子与壳体的间隙也随之增大。

从而使罗茨泵的真空度降低,且时大时小。

必需及时检修调整叶轮的间隙及端盖与泵壳处的间隙。

假如叶轮转子间隙过小,会使罗茨泵内的紧缩比增大,惹起泵内的空气升温发热,很快招致齿轮箱及电机发热。

两叶轮转子间隙变小的缘由多为助剂、填料、胶料等物附着在叶轮外表。

当呈现这种现象时,两转子啮合变得过紧以至卡死,停机后再启动时非常艰难或基本不转动,烧坏电机的毛病时有发作。

所以必需经常清洗泵壳内壁和叶轮转子表面面。

清洗液可运用5%氢氧化钠溶液,也可运用5%的盐酸溶液,酸洗后再用清水冲洗洁净,以免腐蚀。

二、经常检查泵轴的密封状态泵轴的密封作用是避免泵内被紧缩的气体从泵轴与泵壳体之间漏出,同时也避免外界空气浸入泵内。

常采用机械密封和反螺旋密封、石棉盘根密封和橡胶密封圈密封。

其中机械密封效果最好。

近期东北工业大学新研制的磁粉密封效果很好。

三、合理选用罗茨泵的转数在罗茨泵的运用中必需按实践需求调整其转数。

显然,转数的进步可增加理论排气量,使容积效率上升,出力明显增加,但是由此而来的噪音的增加将恶化操作环境。

罗茨风机叶轮间隙调整方法

罗茨风机叶轮间隙调整方法罗茨风机是一种流量脉动小、噪声低、压力比稳定的离心风机。

它由两个齿形叶轮构成，一前一后，相互啮合，产生连续的气流。

在使用罗茨风机的过程中，叶轮间隙的大小直接关系到风机的性能，特别是效率和噪声。

本文将介绍罗茨风机叶轮间隙的调整方法，以帮忙维护人员保持机器的最佳运行状态。

1. 前置条件在进行叶轮间隙调整之前，必需保证罗茨风机的其他部件已经进行了检查、清洁、更换和校准。

假如有任何损坏或故障，先进行修复或更换，再进行叶轮间隙调整。

2. 测量叶轮间隙在叶轮间隙调整之前，必需先测量叶轮间隙的大小。

实在步骤如下：1.将风机停机，并清除过去24小时内的沉积物和残留物。

2.使用厚度规或游标卡尺，测量前叶轮和后叶轮之间的间隙。

应当从风机内部的各个方向测量间隙，并记录测量结果。

3.若发觉间隙不平均，需重新进行调整。

假如间隙大于规定值，则需要减小间隙。

相反，假如间隙小于规定值，则需要加添间隙。

3. 调整叶轮间隙在测量完叶轮间隙之后，可以开始进行叶轮间隙调整。

实在步骤如下：3.1 加厚垫片调整法1.将风机内部全部螺栓松开，将风机前叶轮和后叶轮分别。

2.在叶轮轴上加厚垫片，加厚垫片应放在后叶轮的轴承座上。

3.放置垫片后，重新上紧螺栓，使叶轮和轴相对位置产生变化，并且实现叶轮和叶轮之间的间隙大小调整。

4.重新装配好罗茨风机，并进行测试。

3.2 磨削调整法1.打开罗茨风机的前后叶轮的孔明轴承盖。

2.使用适当的磨削工具对叶轮进行磨削，以达到合适的间隙大小。

3.在磨削时，要注意不要磨得过多，避开损坏叶轮。

4.完成磨削后，清除叶轮中的残留物，并重新装配罗茨风机。

4. 测试叶轮间隙在调整叶轮间隙后，必需测试其是否达到规定标准。

测量叶轮间隙的方法与步骤与第二步相同。

5. 结论罗茨风机的叶轮间隙大小对风机的性能有着直接的影响。

因此，进行叶轮间隙的调整是维护罗茨风机最佳运行状态的必要手段。

在调整过程中，应首先测量叶轮间隙的大小，然后选择相应的调整方法，并进行调整。

一种罗茨泵转子间隙调整装置

一种罗茨泵转子间隙调整装置作者：陈曙华来源：《科技创新与应用》2019年第32期摘; 要：相比其他泵的压缩比来说，罗茨泵处于较低的水平，所以罗茨泵这种设备属于无内压缩的真空并，同时，在一般情况下，需要在高真空泵或中真空泵前设置前级泵。

在很多行业中，罗茨泵都有广泛的应用，所以罗茨泵的相关调试技术也成为各个行业技术人员主要关注的问题。

文章针对一种罗茨泵转子间隙调整装置进行了介绍，旨在明确罗茨泵转子间隙调整的相关技术原理，并明确具体的调整方法。

关键词：罗茨泵;转子间隙调整;装置;原理中图分类号：TB752; ; ; ; ;文献标志码：A; ; ; ; ;文章编号：2095-2945（2019）32-0063-02Abstract： Compared with the compression ratio of other pumps， the Roots pump is at a lower level， so the Roots pump is a vacuum without internal compression. At the same time， in general，it is necessary to set up a front pump in front of a high vacuum pump or a medium vacuum pump. In many industries， Roots pump is widely used， so the relevant debugging technology of Roots pump has also become the main concern of technicians in various industries. This paper introduces a kind of rotor clearance adjustment device of Roots pump， in order to clarify the relevant technical principle of the adjustment between the rotation of Roots pump， and clarify the specific adjustment method.Keywords： Roots pump; rotor clearance adjustment; device; principle引言相比其他泵的壓力范围来说，罗茨泵的范围较大，同时也能实现较大的抽速度，在转子对称性上，罗茨泵本身也有很好的表现，由于罗茨泵的这一特点，其能够保持平稳的运转状态，也不会发生较大的振动。
