电流互感器选配过大或者过小对计量精度有影响吗

电流互感器选配过大或者过小对计量精度有影响吗

Prepared on 22 November 2020

电流互感器选配过大或者过小对计量精度有影响吗是否有影响主要看以下两种情况：

1、电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，只要实际电路不低于电度表的“起始” 电流值，计量精度就不受影响的。

2、电流互感器的一次额定电流选择过小，则大电流时容易造成电流互感器的铁芯磁饱和，而使计量误差增大，也容易产生较大的热量。

1、例如：实际的额定电流约 45 A 选择常用的 150 / 5 电流互感器，倍率是 30 倍。当满载时（45 A），二次电流为 45 A ÷ 30 倍＝ 1.5 A ，计量还是准确的。

2、例如：实际的额定电流约 200 A 选择常用的 150 / 5 电流互感器，就属于过载运行了，满载时容易造成电流互感器的铁芯磁饱和，计量误差增大，也容易产生较大的热量。

追问

第一个二次电流不超过5A计量就是准确的吗谢谢

追答

你好：计量电度表的额定电流为 5 A ，在 5 A 以内是准确的。

追问

谢谢，发布问题的时候忘写采纳奖励分数，我给你补上

追答

不用谢。

追问

那如果把互感器换成500/5又会怎么样

追答

你可以算一下倍率：500 / 5 是100 倍，如果还是 45 A 的实际电流，那么二次输出电流就只有 0.45 A 了，如果高于电度表的起始电流，计量就是正常的，低于电度表的起始电流值，电度表就有可能不转了。

电流互感器如果选型太大或太小造成的误差大吗

保护用电流互感器可数十倍过载，但是，精度很低。

测量用电流互感器一般可过载20%，过载20%以内能保证测量精度。过载量超过20%以后，精度下降，并且可能损坏电流互感器。

电流互感器选型过大的话，对精度会有一定的影响。普通互感器一般要求被测电流在额定电流的30%以上。S级电流互感器在5%以上都能获得较高的精度。

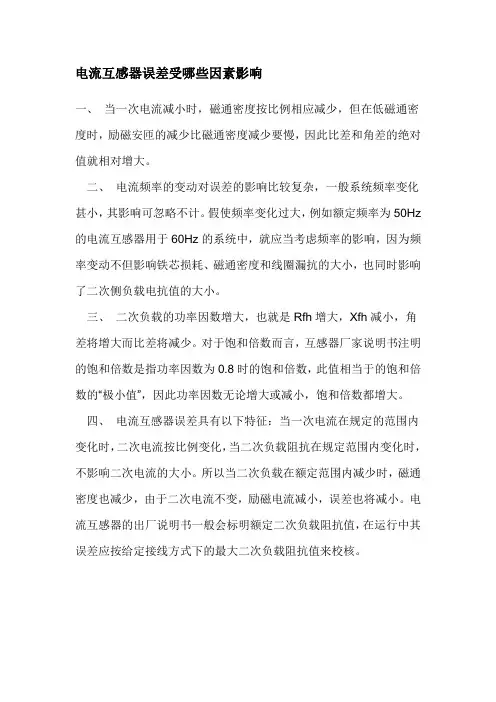

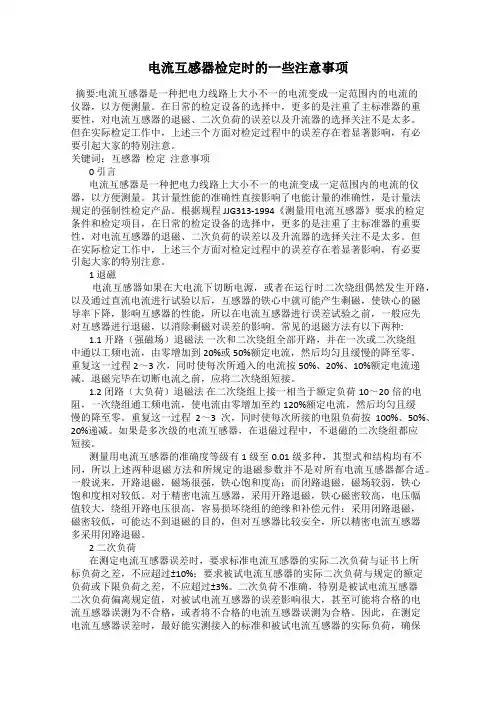

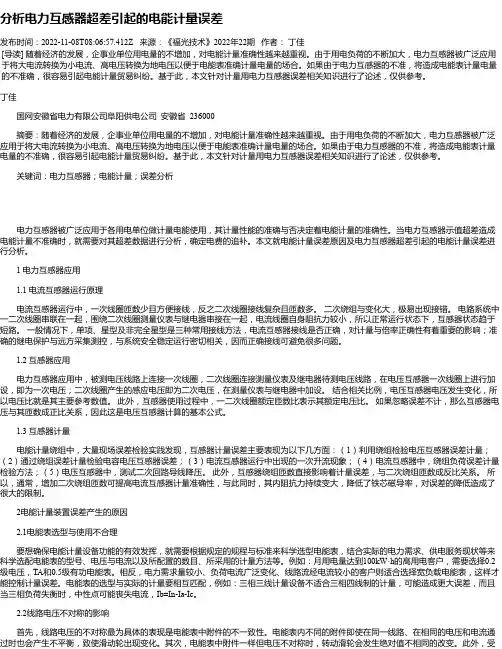

电流互感器的误差产生的原因是什么，如何减少误差

测量误差就是电流互感器的二次输出量I2与其归算到一次输入量I’1的大小不相等、幅角不相同所造成的差值。因此测量误差分为数值（变比）误差和相位（角度）误差两种。

产生测量误差的原因一是电流互感器本身造成的，二是运行和使用条件造成的。

电流互感器本身造成的测量误差是由于电流互感器又励磁电流Ie存在，而Ie是输入电流的一部分，它不传变到二次侧，故形成了变比误差。Ie除在铁芯中产生磁通外，尚产生铁芯损耗，包括涡流损失和磁滞损失。

所流经的励磁支路是一个呈电感性的支路，Ie与I2不同相位，这是造成角度误差的主要原因。

运行和使用中造成的测量误差过大是电流互感器铁芯饱和和二次负载过大所致。

减小误差的措施：

励磁电流是造成电流互感器误差的主要原因，因此减小励磁电流就可以减小误差。⑴采用高导磁率的材料做铁芯，因为铁心磁性能不但影响比差和角差，也影响饱和倍数。

⑵增大铁心截面，缩短磁路长度；增加线圈匝数。增减铁心截面或线圈安匝会相应增大和减小饱和倍数，在采取增加铁心截面或线圈安匝以改善比差和角差时，必须考虑到对饱和倍数的影响。

⑶限制二次负载的影响。在现场一般用增加连接导线的有效截面的方法，如采用较大截面的电缆，或多芯并联使用，以减少二次负载的阻抗值。还可以把两个同型号、变比相同的电流互感器串联使用，使每个电流互感器的负载成为整个负载的一半。

⑷适当增大电流互感器变比。在现场运行中选用较大变比的互感器。

另外，还有二次绕组的分数补偿、二次侧电容分路补偿等等。
