沥青路面贝克曼梁弯沉仪测试弯沉 贝克曼梁弯沉
贝克曼梁测定路基路面回弹弯沉试验方法
贝克曼梁测定路基路面回弹弯沉试验方法
1.1 目的和适用范围
1.1.1 路面的弯沉是测定载重汽车在标准轴荷载，轮胎尺寸，轮胎间隙及轮胎压力下，对路面表面的垂直变形值，根据需要可以是总弯沉或回弹弯沉，以 0.01 毫米为单位表示。
1.1.2 沥青路面的弯沉以路表温度 20℃为准，在其他温度测试时
弯沉值应予温度修正。
但对沥青路面厚度等于或小于 5cm 厚时，不予修正。
1.1.3 本方法适用于测定各种路面的回弹弯沉以评定路面的承载能力或供路面结构设计使用。
也适用于路基路面施工过程中的压实度弯沉检验。
1.2 仪具与材料本试验需要下列仪具与材料；
1.2.1 标准车：双轴，后轴双侧 4 轮的载重车，主要参数见表 7.1.2
测试车可根据需要按公路等级选择，高速公路、一级及二级。
贝克曼梁弯沉仪测试弯沉注意事项

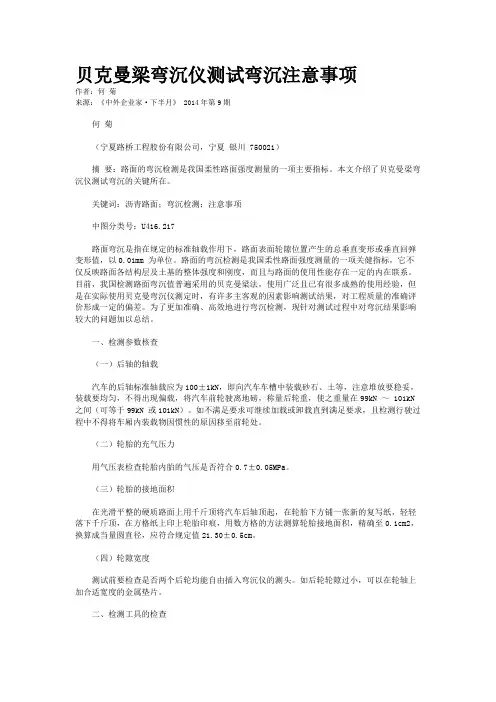

贝克曼梁弯沉仪测试弯沉注意事项作者：何菊来源：《中外企业家·下半月》 2014年第9期何菊（宁夏路桥工程股份有限公司，宁夏银川 750021）摘要：路面的弯沉检测是我国柔性路面强度测量的一项主要指标。
本文介绍了贝克曼梁弯沉仪测试弯沉的关键所在。
关键词：沥青路面；弯沉检测；注意事项中图分类号：U416.217路面弯沉是指在规定的标准轴载作用下，路面表面轮隙位置产生的总垂直变形或垂直回弹变形值，以0.01mm 为单位。
路面的弯沉检测是我国柔性路面强度测量的一项关健指标，它不仅反映路面各结构层及土基的整体强度和刚度，而且与路面的使用性能存在一定的内在联系。
目前，我国检测路面弯沉值普遍采用的贝克曼梁法，使用广泛且已有很多成熟的使用经验，但是在实际使用贝克曼弯沉仪测定时，有许多主客观的因素影响测试结果，对工程质量的准确评价形成一定的偏差。
为了更加准确、高效地进行弯沉检测，现针对测试过程中对弯沉结果影响较大的问题加以总结。
一、检测参数核查（一）后轴的轴载汽车的后轴标准轴载应为100±1kN，即向汽车车槽中装载砂石、土等，注意堆放要稳妥，装载要均匀，不得出现偏载，将汽车前轮驶离地磅，称量后轮重，使之重量在99kN ～ 101kN 之间（可等于99kN 或101kN）。
如不满足要求可继续加载或卸载直到满足要求，且检测行驶过程中不得将车厢内装载物因惯性的原因移至前轮处。
（二）轮胎的充气压力用气压表检查轮胎内胎的气压是否符合0.7±0.05MPa。
（三）轮胎的接地面积在光滑平整的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，在方格纸上印上轮胎印痕，用数方格的方法测算轮胎接地面积，精确至0.1cm2，换算成当量圆直径，应符合规定值21.30±0.5cm。
（四）轮隙宽度测试前要检查是否两个后轮均能自由插入弯沉仪的测头。
如后轮轮隙过小，可以在轮轴上加合适宽度的金属垫片。
贝克曼梁测定路基路面回弹弯沉的试验方法
贝克曼梁测定路基路面回弹弯沉的试验方法1 目的和适用范围本方法适用于测定各类路基路面的回弹弯沉以评定其整体承载能力，可供路面结构设计使用。
沥青路面的弯沉检测以沥青层平均温度20℃时为准，当路面平均温度在20℃±2℃内可不修正，在其他温度测定时，对沥青层厚度大于5cm的沥青路面，弯沉值应予温度修正。
2 仪具与材料技术要求本试验需要下列仪具与材料；1）标准车：双轴，后轴双侧4轮的载重车，测试车公应采用后轴的BZZ-100的汽车。
2）路面弯沉仪，由贝克曼梁百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂(接触路面)与后臂(装百分表)长度比为2:1。
弯沉仪长度有两种：一种长度为米，前后臂分别为和；另一种加长的弯沉仪长米，前后臂分别为和。
当在半钢性基层沥青路面或水泥混凝土路面上测定时，应采用长度为的贝克曼梁弯沉仪；对柔性基层或混合结构沥青路面可采用长度为的贝克曼梁弯沉仪测定。
弯沉采用百分表量得，也可用自动记录装置进行测量。
3）路表温度计，分度不大于是1℃。
4）其它：皮尺、口哨、白油漆或粉笔，指挥旗等3 试验方法准备工作1）检查并保持测定用标准车的车况及刹车性能良好，轮胎胎压符合规定充气压力。
2）向汽车车槽中装载(铁块或集料)，并用地中衡称量后轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重不得变化。
3）测定轮胎接地面积，在平滑的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格上印上轮胎印痕，用求积仪或数方格的方法，测算轮胎接地面积，准确至平方厘米。
4）检查弯沉仪百分表量测灵敏情况。
5）当为沥青路面时，用路表温度计测定试验时气温及路表温度(一天中气温不断变化，应随时测定)，并通过气象台了解前5天的平均气温(日最高气温与最低气温的平均值)。
6）记录沥青路面修建或改建时材料、结构、厚度、施工及养护等情况。
路面回弹弯沉测试步骤：1）在测试路段布置测点，其距离随测试需要而定。
路基路面弯沉试验(贝克曼梁)
2
梁臂不得碰到轮胎。安放百分表与弯沉仪的侧杆上，百分 表调整零，用手轻轻的敲打百分表，检查百分表是否稳定
弯沉仪可以是单侧测定，也可以双侧同时测定。
测定者吹口哨指挥汽车缓缓前进，百分表随汽车的走动而
3
之变化，当表针转到最大时，读取百分表的初读数L1 汽车 仍在前进，表针反向回转，待汽车行驶出测定范围，吹口
贝克曼梁测定路基路面回弹 弯沉试验方法（T 0951-2008)
LOGO
制作人：杨帆
1 目的与适用范围 2 检测、评定标准 3 方法提要 4 仪器设备、环境、工具等 5 检测过程 6 试验计算和评定 7 现场易出现的问题
目录
弯沉的概念
弯沉是指在规定的标准轴载作用下， 路基 或路面表面轮隙位置产生的总垂直变形（总弯沉） 或垂直回弹变形值（回弹弯沉），以0.01mm为 单位
路面弯沉仪由贝克 曼梁、百分表、表 架。
弯沉仪有两种： 3.6m（前后臂分 别长2.4m、 1.2m) ，5.4m （前后臂分别长 3.6 m、1.8m)。
其他：皮尺、口哨 白漆、测定时，可不进行支点变形修正。
仪器设备、环境、工具等
贝克曼梁
百分表
后轴双侧4轮的载重标准车
环境要求：
沥青路面的弯沉检测以沥青层平均温度20℃时为准，当路面平均温度在 20℃±2℃内可不修正，在其他温度测定时，对沥青层厚度大于5cm的沥青路 面，弯沉值应予温度修正。
准备工作：
检测过程
1、
2、
3、
4、
检查标准车的 制动性是否良 好，轮胎气压 符合规定的充 气压力。
向汽车后槽中 装载铁块或者 其他。是否符 合规定的轴重 规定。汽车在 行驶中，轴重 不得变化。
1、检验编号 2、工程名称 3、委托单位 4、试验设备 5、环境条件 6、现场基本情况 7、测点桩号、车道 8、左右侧读数
贝克曼梁测定路基路面回弹弯沉试验[1]
![贝克曼梁测定路基路面回弹弯沉试验[1]](https://img.taocdn.com/s3/m/fe2dc90aa6c30c2259019e39.png)
贝克曼梁测定路基路面回弹弯沉试验一、目的与适用范围本方法适用于在土基、厚度不小于1m的粒料整层表面，用弯沉仪测试各测点的回弹弯沉值的试验；也适用于在旧路表面测定路面的综合回弹模量。
二、主要仪器标准车、路面弯沉仪、路表温度计、接长杆等。
三、主要试验步骤1、选择适当的标准车，实测各测点处的路面回弹弯沉值Li。
如在旧沥青面层测定时，应读取温度，进行测定弯沉值修正，得到标准温度20℃时的弯沉值。
四、计算1、计算全部测定值的算术平均值（L）、单次测量的标准差（S）和自然误差（r0）：L＝∑Li/NS=[∑（Li-L）^2]^0.5/（N-1）r0＝0.675×S式中：Li--各测点的回弹弯沉值（0.01mm）N--测点总数2、计算各测点的测定值与算术平均值的偏差值 di＝Li-L，并计算较大的偏差与自然误差之比di/r0。
当某个测点观测值的di/r0值大于下表中的d/r极限值时则应舍弃该测点，然后重复1的步骤计算所余各测点的算术平均值（L）及标准差（S）相对于不同观测次数的d/r的极限值N 5 10 15 20 50d/r 2.5 2.9 3.2 3.3 3.83、计算代表弯沉值：L1＝L/S式中：L--舍弃不合要求的测点所余各测点弯沉的算术平均值S--舍弃不合要求的测点所余各测点弯沉的标准差4、计算土基、整层材料的回弹模量（E1）或旧路的综合回弹模量：E1=2pδα（1－μ^2）/E1式中：p--测定车轮的平均垂直荷载（MPa）δ--测定用标准车双圆荷载单轮传压面当量圆的半径（cm）μ--测定层材料的泊松比，根据部颁路面设计规范的规定取用α--弯沉系数，为0.712。
贝克曼梁测定路基路面回弹弯沉试验指导(精)
LT＝（L1－ L2）× 2＋（L3－ L4）×6 式中：L1——车轮中心临近弯沉仪测头时测定用弯沉仪的最大
4
读数（0.0lmm）； L2——汽车驶出弯沉影响半径后测定用弯沉仪的最终
读数（0.01mm）； L3——车轮中心临近弯沉仪测头时检验用弯沉仪的最
3
（l）当采用长度为 3．6m 的弯沉仪对半刚性基层沥青路面、 水泥混凝土路面等进行弯沉测定时，有可能引起弯沉仪支座处变 形，因此测定时应检验支点有无变形。此时应用另一台检验用的 弯沉仪安装在测定用弯沉仪的后方，其测点架于测定用弯沉仪的 支点旁。当汽车开出时，同时测定两台弯沉仪的弯沉读数，如检 验用弯沉仪百分表有读数，即应该记录并进行支点变形修正。当 在同一结构层上测定时，可在不同位置测定 5 次，求取平均值， 以后每次测定时以此作为修正值。
3、接触式路表温度计：端部为平头，分度不大于 1℃。 4、其它：皮尺、口哨、白油漆或粉笔、指挥旗等。 三、试验方法 1、准备工作 （1）检查并保持测定用标准车的车况及刹车性能良好，轮 胎内胎符合规定充气压力。 （2）向汽车车槽中装载（铁块或集料），并用地中衡称量后 轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重 不得变化。 （3）测定轮胎接地面积：在平整光滑的硬质路面上用千斤 顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千 斤顶，即在方格纸上印上轮胎印痕，用求积仪或数方格的方法测 算轮胎接地面积，准确至 0.1 ㎝2。
轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合下表的要求。
测试车可根据需要按公路等级选择，高速公路、一级及二级公路
应采用后轴 10t 的 BZZ－100 标准车；其他等级公路可采用后轴
贝克曼梁弯沉仪路面弯沉测试
贝克曼梁弯沉仪路面弯沉测试由于目前工程上广泛使用贝克曼梁弯沉仪，故现着重介绍贝克曼梁弯沉仪的使用方法，从标准车、弯沉仪的选择、温度修正及弯沉计算等方面提出有关要点和注意事项。
1标准车标准车为双轴、后轴每侧为双轮胎的载重汽车，其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等技术参数见表1。
测定弯沉用的标准车参数表1 标准轴载等级 BZZ-100 BZZ-60 后轴标准轴载P(kN) 100±1 60±1 每侧双轮胎荷载(kN) 50±0.5 30±0.5 轮胎充气压力(MPa) 0.70±0.05 0.50±0.05 单轮传压面当量圆直径(cm) 21.30±0.5 19.50±0.5 轮隙宽度应满足能自由插入弯沉仪测头的测试要求测试车可根据需要按公路等级选择，高速公路、一级及二级公路应采用后轴10t的BZZ-100标准车；其他等级公路可采用后轴6t 的BZZ-60标准车。
测定弯沉用的标准车是很重要的，我国一直规定用解放牌CA-10B 型及黄河牌JN-150型作为两个荷载等级的标准车。
但这两种车型逐渐淘汰和不再生产，渐趋灭绝。
因此，规范对标准车的规定，仅规定轴重、轮压、气压等主要参数，凡符合这些参数的车型皆可使用。
测试前，应测定测试车的轴重、轮压、轮胎接地面积，与标准车的要求相差不应超过表1规定的值。
如有不符，应适当调整。
2弯沉仪的选择及弯沉仪误差修正弯沉仪由贝克曼梁、百分表及表架组成。
弯沉仪长度有两种：一种3.6m，前后臂分别为2.4m和1.2m；另一种加长的弯沉仪长5.4m，前后臂分别为3.6m和1.8m。
当在半刚性基层沥青路面上测定时，宜采用长度为5.4m的贝克曼梁弯沉仪，并采用BZZ-100标准车。
这是因为随着公路路面刚度提高，弯沉仪影响半径也越来越大。
统计表明，60年代中级路面的弯沉影响半径为0.5～1m；70年代三级沥青路面为1～1.5m，二级路面为1.5～2m；90年代高等级公路兴建后，路面弯沉影响半径普遍已发展到3m，有的已达到4m以上。
路基路面弯沉试验(贝克曼梁)参考文档
方法提要
行驶方向
以贝克曼梁法测定
100kN 回弹弯沉：
指的是路基或路面
在规定荷载作用下产生 垂直变形，卸载后能恢
贝
复的那一部分变形。
克
曼
梁 100kN
法
原
理
仪器设备及工具
1
仪器设备、环境、工具等
2
3
标准车型：双轴， 后轴双侧4轮的载 重车。
测试车应采用后轴 10t（100KN±1)。 轮胎充气压力 0.70±0.05MPa。
LOGO
LOGO
弯沉仪的结果评定
1、检测部位 2、设计值 3、平均值 4、标准差 5、代表值 6、结论 7、检测方法标准条款 8、备注
现场易出现的问题
1、汽车的后轴标准轴载应为100±1kN，即向汽车车槽中装载（砂石、砖等），注意堆放 要稳妥，装载要均匀，不得出现偏载。 2、用气压表检查轮胎内胎的气压是否符合0.7±0.05MPa。 3、测试前要检查是否两个后轮均能自由插入弯沉仪的测头。 4、安装经过计量校验的百分表于弯沉仪的测定杆上，百分表调零，手指轻叩弯沉仪，检 查百分表是否稳定回零。 5、在测试过程中，弯沉仪梁臂不得碰到轮胎，弯沉仪测头置于轮隙中心前方3～5cm处。 6、应该缓慢行驶，宜为5km/h左右
代表弯沉值超出 Lr+（2～3）×S的点， 应找出其周围界限， 进行局部处理。
测得的弯沉代表值应小于设计弯沉值，此分项工程合格。
报告应包括下列内容：
弯沉仪的结果评定
弯沉测定表、支点变形修正值、测试时的路面温度及温度修正值。
每一个评定路段的各测点弯沉的平均值、标准差及代表弯沉。
原始记录：
弯沉仪的结果评定
路面弯沉仪由贝克 曼梁、百分表、表 架。
浅析沥青路面弯沉变化及测试
浅析沥 青路 面弯沉 变化 及测试
沙 长 虹 （ 疆 天 字 工 程 检 测有 限公 司 新疆 焉耆 新 ８ １路 面 弯 沉 变化 的 ３ 阶 段 及 分 析 测 定 弯 沉 的 正 确 时 间 ， 着 重 介 绍 贝克 曼 梁 弯 沉 仪 测 试 弯 沉 的 关 键 个
第二 年达到最 小值 。
１ 准车 。标准 车为 双轴 ， 轴每侧 为双轮 胎的载重汽 ． 标 后 车 。测试 车可根 据需 要按 公 路等 级选 择 ， 高速 公路 、 一级及 二级 公路应 采用后 轴 ｌｔ ＢＺ １０ 准 车 ； Ｏ 的 Ｚ一 ０ 标 其他等 级公路
可采用 后轴 ６ 的 Ｂ Ｚ－ ｔ Ｚ － ０标 准车 。 定弯沉 用的标 准车是很 － ６ 测 重 要 的 ， 我 国 一 直 规 定 用 解 放 牌 Ｃ 一０ Ａ １Ｂ型 及 黄 河 牌 淘汰和不 再生产 ， 浙趋灭 绝 。因此 ， 范对标 准 车的规定 ， 规 仅
Ｎ １０型作 为两个 荷载 等级 的标 准 车 。但 这两 种车 型逐 渐 路 面竣工后 的第 二年 到第 四年为第 二 阶段 。在这 一 阶 Ｊ 一 ５ 段 ， 现为路 面弯沉度 不断 增加 。这 是 因为 ， 表 一方 面半 刚性 基 层 的强度增 长 已十分缓 慢 ， 逐渐 趋 于相对 稳定 状 态 ； 并 另
速 公路 和一级公路 的弯沉分 值分别 为 １ ５分和 ２ 分 ， Ｏ 如弯沉
达不 到要求 ， 分项不 可能 达到 优 良。 由此可 见 ， 该 了解路 面 弯沉 的变化规 律 、 正确测 试路 面 弯沉 ， 对正 确评 价路 面质 量
有 着极其重要 的作用 。
一
个 月 。这个 时 间 ，正好 接 近 于路 面竣 工后 第 一年 的不利季
贝克曼梁测试路基路面回弹弯沉主要安全措施
贝克曼梁测试路基路面回弹弯沉主要安全措施贝克曼梁测试路基路面回弹弯沉的主要安全措施包括：
1.检查并保持测定用标准车的车况及刹车性能良好，轮胎内胎符合规定充气压力。
2.向汽车车槽中装载（铁块或集料），并用地中衡称量后轴总质量，符合要求的
轴重规定，汽车行驶及测定过程中，轴重不得变化。
3.测定轮胎接地面积：在平整光滑的硬质路面上用千斤顶将汽车后轴顶起，在轮
胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格纸上印上轮胎印痕，用求积仪或数方格的方法测算轮胎接地面积、精确至0.1cm²。
4.检查弯沉仪百分表测量灵敏情况。
5.当在沥青路面上测定时，用路表温度计测定实验时气温及路表温度（一天中气
温不断变化，应随时测定），并通过气象台了解前5d的平均气温（日最高气温与最低气温的平均值）。
6.记录沥青路面修建或改建时材料、结构、厚度、施工及养护等情况。
以上措施是为了确保测试过程中的安全，以及获得准确的路基路面回弹弯沉数据。
在实际操作中，应严格按照安全规定执行，确保测试人员和设备的安全。
简述贝克曼梁法检测路面弯沉的试验步骤
简述贝克曼梁法检测路面弯沉的试验步骤
贝克曼梁法是一种常用的路面弯沉检测方法，其原理是通过在路面上放置一段梁，利用梁的变形情况来判断路面是否存在弯沉。
接下来我们将介绍贝克曼梁法检测路面弯沉的试验步骤。
第一步：准备工作
在进行贝克曼梁法检测之前，需要进行一些准备工作。
首先，需要准备好检测仪器，包括梁、测量仪、支撑架等。
其次，需要选择合适的检测位置，通常选择路面上存在弯沉的地方进行检测。
最后，需要对检测仪器进行校准，以保证检测结果的准确性。
第二步：安装支撑架
在检测位置安装支撑架，支撑架应稳定牢固，以免对检测结果产生影响。
支撑架的高度应根据梁的长度和路面的弯沉情况来确定。
第三步：放置梁
将梁放置在支撑架上，并保证梁的两端均匀受力。
同时，需要使用测量仪器记录下此时梁的原始长度和位置。
第四步：施加荷载
在梁中央位置施加荷载，常用的荷载方式包括集中荷载和均布荷载。
施加荷载后，需要等待一段时间，直到梁的变形达到稳定状态。
第五步：记录变形情况
使用测量仪器记录下梁在荷载作用下的变形情况，包括梁的挠度、变形角度等。
同时，需要记录下荷载的大小和施加时间。
第六步：分析结果
根据测量结果，可以计算出路面的弯沉深度和弯沉长度等参数。
通过对这些参数的分析，可以判断路面的弯沉情况，并进行必要的修复工作。
贝克曼梁法是一种常用的路面弯沉检测方法，其试验步骤包括准备工作、安装支撑架、放置梁、施加荷载、记录变形情况和分析结果。
在实际应用中，需要注意合理选择检测位置和荷载方式，并对检测仪器进行校准，以保证检测结果的准确性。
T0951-2008 用贝克曼梁测定路基路面回弹弯沉的试验方法
（3）接触式路表温度计（端部为平头）：分度不大 接触式路表温度计（端部为平头）： ）：分度不大 于是1 于是1℃。 其它：皮尺、口哨、白油漆或粉笔，指挥旗等。 （4）其它：皮尺、口哨、白油漆或粉笔，指挥旗等。
3.方法与步骤 3.方法与步骤
3.1准备工作 3.1准备工作 （1）检查并保持测定用标准车的 车况及刹车性能良好 轮胎内胎符合 能良好， 车况及刹车性能良好，轮胎内胎符合 规定充气压力。 规定充气压力。 向汽车车槽中装载(铁块或集料) （2）向汽车车槽中装载(铁块或集料)，并用地中衡称 后轴总质量，符合要求的轴重规定， 量后轴总质量，符合要求的轴重规定，汽车行驶及测定过 程中，轴重不得变化。 程中，轴重不得变化。
（3）测定轮胎接地面积，在平滑的硬质路面上用千斤 测定轮胎接地面积， 顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸， 顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻 落下千斤顶，即在方格上印上轮胎印痕。 落下千斤顶，即在方格上印上轮胎印痕。
用求积仪或数方格的方法，测算轮胎接地面积，准 用求积仪或数方格的方法，测算轮胎接地面积， 确至0.1平方厘米 平方厘米。 确至0.1平方厘米。
2. 仪具与材料 （1）标准车 双轴，后轴双侧4轮的载重车。其标准轴载、 双轴，后轴双侧4轮的载重车。其标准轴载、轮胎尺 轮胎间隙及轮胎气压等参数应符合表的要求。 寸、轮胎间隙及轮胎气压等参数应符合表的要求。测试车 应采用后轴的BZZ-100标准的汽车 BZZ 标准的汽车。 应采用后轴的BZZ-100标准的汽车。
（3）沥青面层厚度大于5cm的沥青路面，回弹弯沉 沥青面层厚度大于5cm的沥青路面 的沥青路面， 进行温度修正， 进行温度修正，温度修正及回弹弯沉的计算宜按下列步骤 进行。 进行。 1） 测定时的沥青层平均温度按下式计算。 测定时的沥青层平均温度按下式计算。 T=(T25+Tm+Te)/3
贝克曼梁测定路基路面回弹弯沉的试验方法
贝克曼梁测定路基路面回弹弯沉的试验方法1 目的和适用范围1.1本方法适用于测定各类路基路面的回弹弯沉以评定其整体承载能力，可供路面结构设计使用。
1.2沥青路面的弯沉检测以沥青层平均温度20℃时为准，当路面平均温度在20℃±2℃内可不修正，在其他温度测定时，对沥青层厚度大于5cm的沥青路面，弯沉值应予温度修正。
2 仪具与材料本试验需要下列仪具与材料；1）标准车：双轴，后轴双侧4轮的载重车，主要参数见表7.1.2，测试车可根据需要按公路等级选择，高速公路、一级及二级公路应采用后轴的BZZ-100标准，其他等级公路可采用后轴60KN的BZZ-60标准车。
2）路面弯沉仪，由贝克曼梁百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂(接触路面)与后臂(装百分表)长度分别为240mm和120mm或360mm和180mm两种仪器。
其比值为2:1。
弯沉采用百分表量得，也可用自动记录装置进行测量。
3）路表温度计，分度不大于是1℃。
4）接长杆、直径Φ16mm，长500mm。
5）其它：皮尺、口哨、白油漆或粉笔，指挥旗等表T0951弯沉测定用的标准车参数3 试验方法3.1准备工作1）检查并保持测定用标准车的车况及刹车性能良好，轮胎内胎符合规定充气压力。
2）向汽车车槽中装载(铁块或集料)，并用地中衡称量后轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重不得变化。
3）测定轮胎接地面积，在平滑的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格上印上轮胎印痕，用求积仪或数方格的方法，测算轮胎接地面积，准确至0.1平方厘米。
4）检查弯沉仪百分表量测灵敏情况。
5）当为沥青路面时，用路表温度计测定试验时气温及路表温度(一天中气温不断变化，应随时测定)，并通过气象台了解前5天的平均气温(日最高气温与最低气温的平均值)。
6）记录沥青路面修建或改建时材料、结构、厚度、施工及养护等情况。
贝克曼梁测定路基路面弯沉试验步骤及计算方法精编版
贝克曼梁测定路基路面回弹弯沉试验方法贝克曼梁法一.计算方法Lr=L+Zα×SLr=该路段弯沉代表值，L=该路段回弹弯沉值的平均值，Zα=保证系数（一般市政道路二灰、灰土路基选1.645，沥青路面选1.5），S=该路段回弹弯沉值的标准差。
单点弯沉值计算方法：（初读数-终读数）×21.一般贝克曼梁，单轮直接读数*2就是估算的弯沉值了。
2.弯沉代表值=实测弯沉平均值+保证率系数*标准差。
高速公路、或者一级公路的沥青面层保证率系数是1.645。
高速公路、或者一级公路的路基、柔性基层保证率系数是2.0。
二级、三级公路沥青面层保证率系数是1.5。
二级、三级公路路基、柔性基层保证率系数是1.645。
2.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/(n) （x为平均数）3.标准差=方差的算术平方根二．试验方法与步骤1）试验前准备工作（1）检查并保持测定用标准车的车况及刹车性能良好，轮胎内胎符合规定充气压力。
（2）向汽车车槽中装载（铁块或集料），并用地中衡称量后轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重不得变化。
（3）测定轮胎接地面积；在平整光滑的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格纸上印上轮胎印痕，用求积仪或数方格的方法测算轮胎接地面积、精确至0.1cm2 。
（4）检查弯沉仪百分表测量灵敏情况。
（5）当在浙青路面上测定时，用路表温度计测定试验时气温及路表温度（一天中气温不断变化，应随时测定），并通过气象台了解前5d的平均气温（日最高气温与最低气温的平均值）。
（6）记录沥青路面修建或改建时材料、结构、厚度、施工及养护等情况。
2）测试步骤（1）在测试路段布置测点，其距离随测试需要而定，测点应在路面行车车道的轮迹带上，并用白油漆或粉笔划上标记。
（2）将试验车后轮轮隙对准测点后约3 ~ 5cm处的位置上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青路面贝克曼梁弯沉仪测试弯沉贝克曼梁弯沉路面损坏状况检测一工具:皮尺二类型及特征1、龟裂:轻度龟裂为初期裂缝, 裂区无变形、无散落, 缝细, 主要裂缝宽度在2mm 以下，主要裂缝块度~之间，损坏按面积计算。
中度龟裂为龟裂的发展期，龟裂状态明显，裂缝区有轻度散落或轻度变形，主要裂缝宽度在2~5mm之间，部分裂缝块度小于，损坏按面积计算。
重度龟裂特征显著，裂块较小，裂缝区变形明显、散落严重，主要裂缝宽度大于5mm ，大部分裂缝块度小于，损坏按面积计算。
2、块状裂缝轻度块状裂缝缝细、裂缝区无散落，裂缝宽度在3mm 以内，大部分裂缝块度大于，损坏按面积计算。
3、纵向裂缝纵向裂缝是与行车方向基本平行的裂缝。
轻度纵向裂缝缝细、裂缝壁无散落或有轻微散落，无支缝或有少量支缝，裂缝宽度在3mm 以内，损坏按长度计算，检测结果要用影响宽度换算成面积。
重度纵向裂缝缝宽，裂缝壁有散落、有支缝，主要裂缝宽度大于3mm ，损坏按长度计算，检测结果要用影响宽度换算成面积。
4、横向裂缝横向裂缝是与行车方向基本垂直的裂缝。
轻度横向裂缝缝细、裂缝壁无散落或有轻微散落，裂缝宽度在3mm 以内，损坏按长度计算，检测结果要用影响宽度换算成面积。
重度横向裂缝缝宽、裂缝贯通整个路面、裂缝壁有散落并伴有少量支缝，只要裂缝宽度大于3mm ，损坏按长度计算，检测结果要用影响宽度换算成面积。
5、坑槽轻度坑槽坑浅，有效坑槽面积在㎡以内，损坏按面积计算。
重度坑槽坑深，有效坑槽面积大于㎡，损坏按面积计算。
6、松散轻度松散为路面细集料散失、脱皮、麻面等表面损坏，损坏按面积计算。
重度松散为路面粗集料散失、脱皮、麻面、露骨，表面剥落、有小坑洞，损坏按面积计算。
7、沉陷沉陷为大于10mm 的里面局部下沉。
轻度沉陷在10~25mm之间，正常行车无明显感觉，损坏按面积计算。
重度沉陷深度大于25mm ，正常行车有明显感觉，损坏按面积计算。
8、车辙车辙为轮迹处深度大于10mm 的纵向带状凹槽。
轻度车辙，辙槽浅，深度在10~15mm之间，损坏按长度计算。
重度车辙，辙槽深，深度在15mm 以上，损坏按长度计算，检测结果要用影响宽度换算成面积。
9、波浪拥包轻度波浪拥包，波峰波谷高差小，高差在10~25mm之间，损坏按面积计算。
重度波浪拥包，波峰波谷高差大，高差大于25mm ，损坏按面积计算。
10、泛油泛油是指路面沥青被挤出或表面被沥青覆盖形成发亮的薄油层，损坏按面积计算。
11、修补修补是指龟裂、坑槽、松散、沉陷、车辙等的修补面积或修补影响面积。
数据表格：路面破损检测试验人：指导老师：路基路面现场试验检测方法之平整度试验检测方法平整度是路面施工质量与服务水平的重要指标之一。
它是指以规定的标准量规，面各结构层次的平整状况有着一定的联系，即各层次的平整效果将累积反映到路面表并使车辆产生附加振动作用。
这种振动作用会造成行车颠簸，影响行车的速度和安全路面和汽车机件损坏和轮胎的磨损，并增大油耗。
而且，不平整的路面会积滞雨水，的环节。
平整度的测试设备分为断面类及反应类两大类。
断面类实际上是测定路面表面凹应类测定路面凹凸引起车辆振动的颠簸情况。
反应类指标是司机和乘客直接感受到的积仪。
现已有更新型的自动化测试役备，如纵断面分析仪，路面平整度数据采集系统测可通过标定试验得出IRI 与标准差ó 或单向累计值VBI 之间的关系。
二、平整度测试方法3m 直尺法特点：设备简单，结构直观，间断测试，工作效率低，反映凹凸程度。
3m直尺测定法有单尺测定最大间隙及等距离连续测定两种。
两种方法测测定时要计算出测定段的合格率；等距离连续测试也可用于施工质量检查验收，要算1、试验目的和适用范围用于测定压实成型的路基、路面各层表面的平整度，以评定路面的施工质量及使用2、测试要点在测试路段路面上选择测试地点①当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；②当为路基、路面工程质量检查验收或进行路况评定需要时，应首尾相接连续测量为连续测定的标准位置。
③对旧路面已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上作标记。
测试步骤①在施工过程中检测时，按根据需要确定的方向，将3m 直尺摆在测试地点的路面②目测3m 直尺底面与路面之间的间隙情况，确定间隙为最大的位置。
③用有高度标线的塞尺塞进间隙处，量记最大间隙的高度，精确至0、2mm 。
④施工结束后检测时，按现行《公路工程质量检验评定标准调》的规定检测器具：a ：3米咫尺。
硬木或铝合金钢制，底面平直，长3米。
b ：楔形塞尺。
木或金属制的三角形塞尺，有手柄，塞尺的长度与高度之比不小于10C ：其他。
皮尺或钢尺，粉笔等。
3。
数据处理与评定单杆检测路面的平整度计算，以3m 直尺与路面的最大间隙为测定结果、连续测定10间隙的平均值。
合格率=*1004；报告单杆检测的结果应随时记录测试位置及检测结果。
连续测定10尺时，应报告平均连续式平整度仪法、特点：设备较复杂，连续测试，工作效率高，反映凹凸程度。
1、仪器设备连续式平整度仪：除特殊情况外，连续式平整度仪的标准长度为3m ，其质量应符合仪器标准的要求。
轮的轴间距离为3m 。
机架中间有一个能起落的测定轮。
机架上装有蓄电源及可拆卸上装有位移传感器，自动采集位移数据时，测定间距为10cm ，每一计算区间的长度为能记录测试曲线。
机架头装有一牵引钩及手拉柄，可用人力或汽车牵引。
牵引车：小面包车或其他小型牵引汽车。
皮尺或测绳。
车载式颠簸累积仪法简介特点：设备复杂，工作效率高，连续测试，反映舒适性。
1、主要设备本试验需要下列仪具:车载式颠簸累积仪：由机械传感器、数据处理器及微型打印机组成，传感器固①测试速度：可在30～50km/h范围内选定；②最小读数：1cm ；③最大测试幅值：±30cm ；④最大显示值:9999cm; ⑤系统最高反应频率:5K Hz；测试车：旅行车、越野车或小轿车。
平整度测试路面抗滑性能检测一、概述路面抗滑性能是指车辆轮胎收到制动时沿表面滑移所产生的力。
通常，抗滑性能被看作是路面的表面特性，并用轮胎与路面间的摩阻系数来表示。
表面特性包括路表面微观构造和宏观构造。
影响抗滑性能的因素有路面表面特性、路面潮湿程度和行车速度。
道路表面细构造是指骨料表面的粗糙度，它随车轮的反复磨耗而渐被磨光。
通常采用石料磨光值表征抗磨光的性能。
细构造在低速时对路面抗滑性能起决定作用。
而高速时主要作用的是粗构造，它是由路表外露骨料间形成的构造，功能是使车轮下的路表水迅速排除，以避免形成水膜。
粗构造由构造深度表征。
二、抗滑性能测试方法：制动距离法偏转轮拖法摆式仪法构造深度测试法路面的抗滑摆值是指用标准的手提式摆式摩擦系数测定仪测定的路面在潮湿条件下对摆的摩擦阻力。
路表构造深度是指一定面积的路表面凹凸不平的开口孔隙的平均深度。
路面横向摩擦系数是指用标准的摩擦系数测定车测定，当测定轮与行车方向成一定角度且以一定速度行驶时，轮胎与潮湿路面之间的摩擦阻力与试验轮上荷载的比值。
手工铺砂法⑪目的和使用范围：本方法测定沥青路面及水泥混凝土路面表面的构造深度，用以评定路面表面的宏观构造。
⑫仪具与材料技术要求：1、人工铺砂仪由圆筒、推平板组成。
①量砂筒：一端是封闭的，容积为mL ，可通过称量砂筒中水的质量以确，容积V, 并调整其高度, 使其容积符合要求。
带一专门的刮尺将筒口量砂刮平。
②推平板：推平板应为木制或铝制，直径50mm, 底面粘一层厚1、5mm 的橡胶片，上面有一圆柱把手。
③刮平尺：可用30cm 钢尺代替。
2、量砂：足够数量的干燥洁净的匀质砂，粒径为～。
3、量尺；采用将直径换算成构造深度作为刻度单位的专用的构造深度尺。
4、其他：装砂容器、扫帚或毛刷、挡风板等。
⑬方法与步骤：1、准备工作①量砂准备：取洁净的细砂晾干、过筛，取～的砂置适当的容器中备用。
量砂只能在路面上使用一次，不宜重复使用。
回收砂必须经干燥、过筛处理后方可使用。
②对测试路段按随机取样选点的方法，决定测点所在横断面位置。
测点应选在行车道的轮迹带上，距路面边缘不应小于1m 。
2、试验步骤：①用扫帚或毛刷子将测点附近的路面清扫干净；面积不小于30cmX30cm 。
②用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。
不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
③将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开；使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。
注意摊铺时不可用力过大或向外推挤。
④用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm 。
⑤按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m 。
该处的测定位置以中间测点的位置表示。
⑭计算1、计算路面表面构造深度测定结果。
T D=1000V/=31831/D2 式中：TD 砂的体积，25cm ³； D5m、该处的测定位置以中间测点的位置表示。
每一处均取3次测定结果的平均值作为试验结果，精确至1BPN 。
抗滑值的温度修正当路面温度为T 时，测得的值为BPNt ，必须按下式换算成标准温度20℃的摆值BPN20：BPN20=BPNt+ΔBPN式中：BPN20路面温度T 时测得的摆值； T温度修正值报告①路面单点测定值BPNt 经温度修正后的BPN2、现场温度、3次的平均值。
②评定路段路面抗滑值的平均值、标准差、变异系数。
三、抗滑性能检测中应注意的问题1、在使用摆式仪前必须按照说明书或者按照《公路工程集料试验规程》中附录A 的方法对摆式仪进行标定，否则所测数据缺乏可靠性。
2、用摆式仪法测定时“标定滑动长度”是一个非常重要的环节，标定时应取滑溜块与路面正好轻轻接触的点进行量取。
切不可给摆锤一个力，让它有滑动后再量取，这样标定，则滑动长度偏长，所测摆值偏大。
3、在用手工铺砂法测路面构造深度时，不同的人进行测试，所测结果往往差别较大，其原因较多，例如装砂的方法不标准，摊砂用的推平板不标准，最主要的是砂摊开到多大程度为止，各人掌握得不一。
为了使测试结果准确可靠，在前面介绍时对容易产生误差的地方都有明确的规定，且摊开时用“尽可能向外摊平使砂填人凹凸不平的路表面空隙中，在地表面上形成一薄层”的提法。
测试时应严格掌握操作方法中的细节问题。
路面摩擦系数检测实训试验人：试验时间：沥青路面贝克曼梁弯沉仪测试弯沉①：路面弯沉不仅反映路面各结构层及土基的整体强度和刚度，而且与路面的使用状态存在一定的内在联系。
因此工程竣工前，路面弯沉作为一项重要的检测指标，反映了路面的整体强度质量。
在路面工程分项工程的质量评定中，高速公路和一级公路的弯沉分值分别为15和20分，如弯沉达不到，该分项不可能达到优良。
