三轴加速度案例原理测试说明

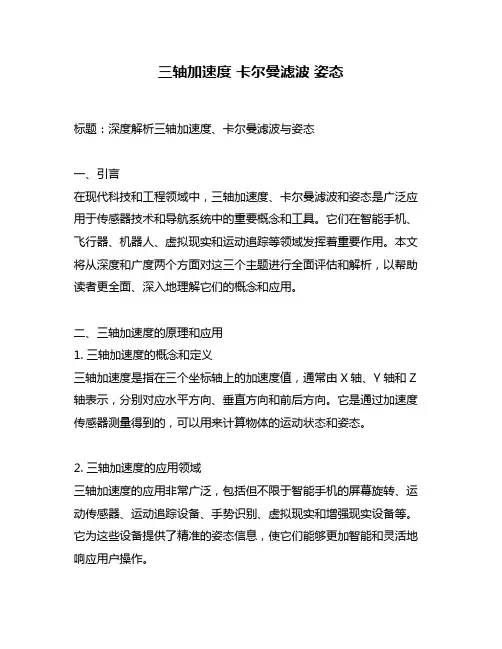

三轴加速度 卡尔曼滤波 姿态
三轴加速度卡尔曼滤波姿态标题：深度解析三轴加速度、卡尔曼滤波与姿态一、引言在现代科技和工程领域中，三轴加速度、卡尔曼滤波和姿态是广泛应用于传感器技术和导航系统中的重要概念和工具。
它们在智能手机、飞行器、机器人、虚拟现实和运动追踪等领域发挥着重要作用。
本文将从深度和广度两个方面对这三个主题进行全面评估和解析，以帮助读者更全面、深入地理解它们的概念和应用。
二、三轴加速度的原理和应用1. 三轴加速度的概念和定义三轴加速度是指在三个坐标轴上的加速度值，通常由X轴、Y轴和Z 轴表示，分别对应水平方向、垂直方向和前后方向。
它是通过加速度传感器测量得到的，可以用来计算物体的运动状态和姿态。
2. 三轴加速度的应用领域三轴加速度的应用非常广泛，包括但不限于智能手机的屏幕旋转、运动传感器、运动追踪设备、手势识别、虚拟现实和增强现实设备等。
它为这些设备提供了精准的姿态信息，使它们能够更加智能和灵活地响应用户操作。
三、卡尔曼滤波的原理和算法1. 卡尔曼滤波的概念和作用卡尔曼滤波是一种用于估计系统状态的算法，可以通过对已知的信息和测量值进行处理，来预测和优化系统的状态。
在三轴加速度中，卡尔曼滤波可以用来消除误差、提高测量精度和稳定性。
2. 卡尔曼滤波在姿态估计中的应用在姿态估计领域，卡尔曼滤波可以结合陀螺仪、加速度计和磁力计等传感器数据，实现对物体姿态的精准测量和预测，提高姿态估计的准确性和稳定性。
四、姿态的概念和意义1. 姿态的定义和分类姿态是指物体在空间中的方向和位置关系，通常包括欧拉角、四元数等表示方法。
在实际应用中，姿态可以分为静止姿态和动态姿态，对应于物体的静止和运动状态。
2. 姿态在导航和控制中的应用姿态在航空、航天、机器人控制、自动驾驶等领域中具有重要的应用价值，可以帮助系统实现精准的导航定位和自主控制。
五、结论与展望本文从深度和广度两个方面对三轴加速度、卡尔曼滤波和姿态进行了全面评估和解析，希望能够帮助读者更全面、深入地理解它们的概念和应用。
三轴加速度传感器原理及应用
三轴加速度传感器原理及应用三轴加速度传感器原理MEMS换能器（Transducer）可分为传感器（Sensor）和致动器（Actuator）两类。
其中传感器会接受外界的传递的物理性输入，通过感测器转换为电子信号，再最终转换为可用的信息，如加速度传感器、陀螺仪、压力传感器等。
其主要感应方式是对一些微小的物理量的变化进行测量，如电阻值、电容值、应力、形变、位移等，再通过电压信号来表示这些变化量。
致动器则接受来自控制器的电子信号指令，做出其要求的反应动作，如光敏开关、MEMS显示器等。
目前的加速度传感器有多种实现方式，主要可分为压电式、电容式及热感应式三种，这三种技术各有其优缺点。
以电容式3轴加速度计的技术原理为例。
电容式加速度计能够感测不同方向的加速度或振动等运动状况。
其主要为利用硅的机械性质设计出的可移动机构，机构中主要包括两组硅梳齿（Silicon Fingers），一组固定，另一组随即运动物体移动；前者相当于固定的电极，后者的功能则是可移动电极。
当可移动的梳齿产生了位移，就会随之产生与位移成比例电容值的改变。
当运动物体出现变速运动而产生加速度时，其内部的电极位置发生变化，就会反映到电容值的变化（ΔC），该电容差值会传送给一颗接口芯片（InteRFace Chip）并由其输出电压值。
因此3轴加速度传感器必然包含一个单纯的机械性MEMS传感器和一枚ASIC接口芯片两部分，前者内部有成群移动的电子，主要测量XY及Z轴的区域，后者则将电容值的变化转换为电压输出。
文中所述的传感器和ASIC接口芯片两部分都可以采用CMOS制程来生产，而在目前的实际生产制造中，由于二者实现技术上的差异，这两部分大都会通过不同的加工流程来生产，再最终封装整合到一起成为系统单封装芯片（SiP）。
封装形式可采用堆叠（Stacked）或并排（Side-by-Side）。
手持设备设计的关键之一是尺寸的小巧。
目前ST采用先进LGA封装的加速度传感器的尺寸仅有3 X 5 X 1mm，十分适合便携式移动设备的应用。
三轴加速度计原理(二)
三轴加速度计原理(二)三轴加速度计原理什么是三轴加速度计？•三轴加速度计是一种传感器，用于测量物体在空间中的加速度。
•它可以检测物体的运动状态，包括静止、加速、减速和转弯等。
工作原理三轴加速度计基于微电机加速度计（MEMS加速度计）技术，通过测量物体的加速度来确定其动态状态。
MEMS加速度计•MEMS加速度计是一种微小的传感器，由微机械系统（Micro-Electro-Mechanical System，MEMS）构成。
•它主要由质量块和弹簧组成，当物体加速度发生变化时，质量块会受到力的作用而移动。
•通过测量质量块的位移，可以计算出物体的加速度值。
三轴加速度计三轴加速度计可以同时测量物体在三个方向（通常为X、Y、Z轴）上的加速度。
•它由三个独立的MEMS加速度计组成，每个加速度计分别测量不同方向上的加速度。
•通过组合三个方向的加速度值，可以完整地描述物体在空间中的加速度状态。
应用领域三轴加速度计在许多领域都有广泛的应用。
移动设备•三轴加速度计已经成为了智能手机和平板电脑等移动设备的标配。
•它可以用于自动屏幕旋转、姿态传感器、运动检测和手势识别等功能。
运动追踪•三轴加速度计可以用于运动追踪设备，如健身手环和智能手表。
•通过检测人体的运动和姿态，可以记录步数、消耗的卡路里和睡眠质量等信息。
汽车安全•三轴加速度计可以用于汽车安全系统，如碰撞检测和气囊触发。
•它可以感知车辆的加速度变化，并在发生碰撞时触发相关保护措施。
总结三轴加速度计通过测量物体在空间中的加速度来确定其动态状态。
它基于MEMS加速度计技术，通过组合三个方向的加速度值来描述物体的加速度状态。
三轴加速度计在移动设备、运动追踪和汽车安全等领域都有广泛的应用。
三轴试验
三轴试验一、基本原理三轴压缩实验是根据摩尔-库伦强度理论，用3～4个试样，分别在不同的恒定周围压力（即小主应力σ3）下施加轴向压力（即主应力差），进行剪切直至破坏，从而确定土的抗剪强度参数。
根据排水条件的不同，三轴试验分为以下三种试验类型：即不固结不排水试验（UU），固结不排水试验（CU），和固结排水试验（CD），试验方法的选择应根据工程情况，土的性质，建筑物施工和运行条件及所采用的分析方法而定。
（1）不固结不排水剪试验（UU）:是在整个实验过程中,从加周围压力和增加轴向压力直到剪坏为止,均不允许试样排水对保和试样可测得总抗剪强度参数CU、ФU或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（2）固结不排水剪试验（CU）:试验是先使试样在某一周围压力下固结排水，然后保持在不排水的情况下，增加轴向压力直到剪坏为止，可以测得总抗剪强度指标CCu、ФCu或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（3）固结排水剪试验（CD）:是在整个试验过程中允许试样充分排水，即在某一周围压力下排水固结，然后在充分排水的情况下增加轴向压力直到剪坏为止，可以测定有效抗剪强度指标2Cd、Фd。
二、固结不排水试验（一）仪器设备1、应变控制式三轴压缩仪由周围压力系统，反压力系统，孔隙水压力量测系统和主机组成。
2、附属设备包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆筒，：3、百分表量程3cm或1cm，分度值〉0.01mm。
4、天平程量200g，感量0.01g；程量1000g，感量0. 1g。
5、橡皮膜应具有弹性，厚度应小于橡皮膜直径的1/100，不得有漏气空。
（二）操作步骤1、仪器检查⑴周围压力的测量精度为全量程的1%，测读分值为5kPa。
⑵孔隙水压力系统内的气泡应完全排除。
系统内的气泡可用纯水或施加压力使气泡溶于水，并从试样底座溢出，测量系统的体积因数应小于1.5×10-5cm3/ kPa。
⑶管路应畅通，活塞应能滑动，各连接处应无漏气。
三轴加速度传感器工作原理
三轴加速度传感器工作原理
1.介绍三轴加速度传感器
三轴加速度传感器是一种测量物体三个方向上加速度的传感器。
其工作原理基于牛顿第二定律，即物体的加速度与物体所受合力成正比，与物体质量成反比。
三轴加速度传感器可用于许多应用中，如智能手机、嵌入式系统和运动跟踪器。
2.传感器的构成
三轴加速度传感器通常由微电机系统（MEMS）制造。
传感器由一个质量极小的振动器和一对电容器组成，一般安装于一个小型IC芯片上。
当传感器受到加速度时，悬挂在振动器上的质点会偏离平衡位置。
偏离的质量会导致电容器之间的电容值发生变化，因此通过测量电容值的变化，就可以计算出物体受到的加速度。
3.工作原理
三轴加速度传感器具有三个方向的感应器，即X、Y、Z轴。
当物体受到加速度时，每个感应器所测量的电容变化量与物体的加速度成正比。
例如，当一个运动员跑步时，他会向前加速，导致X轴感应器的电容值增加。
同样，当一个物体在平面上偏离位置，Y和Z轴感应器的电容值将发生变化。
4.应用场景
三轴加速度传感器广泛应用于各种应用场景中。
在智能手机中，它们可用于自动旋转屏幕和检测手机的手持位置。
此外，在运动跟踪器中，这些传感器可以检测人们在运动时的活动量和步数。
在车辆上，它们可以用于检测车辆受到的横向和纵向加速度，以及车辆的倾斜角度。
5.结论
三轴加速度传感器是一种测量加速度的重要工具，它们可广泛应用于各种领域。
通过更好地理解其工作原理和应用，我们可以更好地利用这些传感器的优势，使人们的日常生活和工作更加舒适和高效。
三轴加速度案例原理测试说明
“三轴加速度”原理测试说明1程序设计目标及程序运行效果说明本案例是通过三轴加速度计ADXL345测得重力加速度在x、y、z方向的分加速度，通过分加速度计算出芯片在x、y方向的倾角，再由数码管显示出来（左边数码管显示x方向的倾角，右边显示y方向的倾角），其中按键key1实现校准功能。
2程序相关电路及工作原理说明ADXL345通过IIC_SCL和IIC_SDA与单片机相连，单片机以IIC总线的方式对ADXL345进行读写。
2.1ADXL345原理简述ADXL345是一款完整的3轴加速度测量系统，既可以测量运动或冲击导致的动态加速度，也能测量静止加速度，例如重力加速度，使得器件可作为倾斜传感器使用。
初始化时，ADXL345在启动序列期间工作在100 Hz ODR，在INT1引脚上有DATA_READY中断。
设置其它中断或使用FIFO时，建议所使用的寄存器在POWER_CTL和INT_ENABLE寄存器之前进行设置。
读取数据时，DATA_READY中断信号表明数据寄存器中的三轴加速度数据已被更新。
当新数据就绪时它会被置为高电平。
(通过DATA_FORMAT寄存器，中断信号可设置为由低电平变为高电平)利用低-高跃迁来触发中断服务例程。
可从DATAX0、DATAX1、DATAY0、DATAY1、DATAZ0和DATAZ1寄存器中读取数据。
为了确保数据的一致性，推荐使用多字节读取从ADXL345获取数据。
ADXL345为16位数据格式。
从数据寄存器中获取加速度数据后，用户必须对数据进行重建。
DATAX0是X轴加速度的低字节寄存器，DATAX1是高字节寄存器。
在13位模式下高4位是符号位。
注意，可通过DATA_FORMAT寄存器设置其它数据格式POWER_CTL和INT_ENABLE寄存器之前进行设置。
同时ADXL345具有偏移寄存器，可进行偏移校准。
偏移寄存器的数据格式是8位、二进制补码。
偏移寄存器的分辨率为15.6 mg/LSB。
三轴加速度计原理
三轴加速度计原理
三轴加速度计是一种用来测量物体在三个轴上的加速度的仪器。
它通过内部的
加速度传感器来检测物体在x、y和z轴上的加速度变化，并将这些数据转换成数
字信号输出。
这种仪器在许多领域都有广泛的应用，包括汽车工业、航空航天、运动医学等。
三轴加速度计的原理基于牛顿第二定律，即物体的加速度与作用在其上的力成
正比。
当物体在三个轴上受到外力作用时，加速度计会测量到相应的加速度变化。
通过对这些数据进行处理，可以得到物体在三个轴上的加速度值。
三轴加速度计内部通常包含微机电系统（MEMS）传感器，这些传感器可以测
量微小的加速度变化。
当物体在x轴上受到加速度时，x轴传感器会产生相应的电
信号；同样，y轴和z轴传感器也会分别产生相应的信号。
这些信号经过放大和滤
波处理后，就可以输出为数字信号，供用户进行分析和应用。
在实际应用中，三轴加速度计可以用来检测物体的运动状态、姿态变化、震动
情况等。
例如，在汽车工业中，它可以用来检测车辆的加速度、制动力和悬挂系统的状态；在航空航天领域，它可以用来检测飞机的姿态和飞行状态；在运动医学中，它可以用来监测运动员的运动状态和姿势。
总之，三轴加速度计作为一种重要的传感器，在许多领域都有着广泛的应用前景。
其原理简单而有效，可以帮助人们更好地理解和控制物体的运动状态，为各行各业的发展提供了重要的技术支持。
三轴实验-1讲解
三轴实验-1讲解土工试验Wi ndows视窗版［程序控制（全自动）三轴仪〗使用说明书十二年不断研究改进的技术成果集300家试验室应用的点滴经验Windows 平台增强系统应用功能南京智龙科技开发有限公司2005年3月南京3.3 三轴试验（含无侧限抗压强度试验）三轴试验采样程序用于常规三轴（uu、cu、c D试验、无侧限压缩试验的数据采集，亦支持个试样多级加载三轴试验的数据采集。
本节还介绍使用程序控制三轴仪（全自动三轴仪）的过程控制和数据采集。
同一土样的各试样试验的v土样编号〉输入必须一致。
3.3.1 使用常规三轴仪三轴试验的采样过程，参见“三轴试验数据采集程序流程示意图”。
程序流程示意图程序控制下的试验是使用全自动三轴仪进行的。
3.3.1.1 试验参数、动态显示、操作指令⑴ 试验参数的设置轴向应变一一试验终点的最大应变，是控制采样设置的条件。
程序的设置是，应力如出现峰值将再经 3%的应变结束采样；否则按设置的应变结束采样。
对于一个试样多级加载试验，应是各级应变量累加值。
加荷级数一一程序区别是否做一个试样多级加载试验的参数。
正常试验设1,大于1的数表示是多级加载。
一个试样最多可设6级。
三轴试验数据采集打开三轴米样视窗输入试验参数无侧限压缩试验设围压为零其余同UU 试验）检查或作饱和处理一指令：放弃试验（通道恢复空闲）y—?I 指令：开始试验设置压力参数设置主机速率＞记录初始孔压与量管读数轴压前仪器调试输入固结排水量多级剪?线过零点?多级剪?指令：开始剪切 *指令：倒车后退____ n数据存盘现异常试验终点?多级剪?结束试验?压力稳定指令：开始剪切数据存盘*指令：放弃试验1通道恢复空闲H系统待命+试验结束关机设置自控参数加围压*排水固结、测孔压读数、关排水阀n指令：结束固结设置轴向应变指令：开始剪切 yn d=加下级围压y加密采样指令：修正零点或应变■^n 选定终点控制标准d=3mm1T辛采集数据文件yy<试验?一*指令：暂停剪切yn停机转入次级试验忆设定步长采样匚n加下一级围压排除故障继续试验?稳定标准一一为一个试样多级加载试验时设置，程序按设定的应力增量（N）来判断试验的终点。
三轴高g加速度计的测试方法及实验研究
，
１ Ｃ ｌ ｇ ｆＭｅｈ ｔｏ ｉｓ ｎ ｉｅｒｎ ｎ ｔｍ ｔ ｎ ． ｏｌ ｅ ｅ ｏ ｃａｒｎｃ ｇ ｎｅｉｇａ ｄＡｕｏ ａ ｉ ，Ｎａｉｎ ｌ ｎｖｒｉ ｆＤｅ ｅｓ ｅｈｏｏ ｙ， ｈ ｎ ｓａ４ ０ ７ ， ｈｎ ＼ Ｅ ｏ ｔｏａ ｉｅｓｙｏ ｆ ｎｅＴ ｃ ｎｌｇ Ｃ ａ ｇｈ １ ０ ３Ｃ ｉａ Ｕ ｔ
摘 要 ： 研究了高 ｇ加速度计的校准测试方法， 并针对一种量程为 ｌ Ｏ ｇ 的三轴高 ｇ 加速度计， 测试标定了其主要性能参
数 。分别 利用 自由落杆绝对法和 比较法测试 了三轴高 ｇ加速度计的灵敏度 ； 析了影响交叉轴灵敏度测试 的两种影响 因素 ， 分 进而分别指出了解决方法 ， 并测 试了其交叉轴灵敏度 ； 通过提取叠加在主波上 的锯 齿波波形 ， 测试 出其 谐振频率 ； 最后 利用东 菱 冲击机标定了三轴高 ｇ加速度计的非线性度 。
ｆｅ ｕ ｎ ｙｃ ｎ ｂ ｂａｎ ｄ ｂ ｎ ｌｚｎ ｈ ｏ ｔ － ｖ ｆｒ ｏ ｅｌｐ ｅ ｎｔ ｅｍａｎ ｒｓ ｏ ｓ ｖ ｆｒ ｒ ｑ ｅ ｃ ａ ｅｏ ｔｉｅ ｙａ ａｙｉｇ ｔ ｅｔｏ ｈｗａ ｅｏ ｍ ｖ ｒａ ｐ ｄ ｏ ｈ ｉ ｅ ｐ ｎ ｅｗａ ｅｏ ｍ． Ｕｓｎ ｉｇ Ｄｏ ｇ ｉｇ ｓ ｏ ｋ ｔｓ ｃ ｉｅ ｈ ｏ ｌ ｅ ｒ ｉｓｏ ｈ ｃ ｅｅｏ ｔｒｗｅｅｃ ｌ ｒｔｄ ｎ ｌ ｈ ｃ ｅ ｔｍａ ｈｎ ，ｔｅｎ ｎｉ ａ ｉｅ ｆｔ ｅａ ｃｌｒ ｍｅｅ ｒ ａｉ ａ ｅ ． ｎ ｎ ｔ ｂ Ｋｅ ｒ ｓ ｈ ｇ — ｔｉｘａ ； ｃ ｅｅｏ ｅｅ ； ｈ ｒ ｃｅ ｉａｉｎ ｙｗｏ ｄ ： ｉｈ ｇ；ｒａ ｉｌａ ｃ ｌｒ ｍ ｔｒ ｃ ａ ａ ｔ ｒ ｔ ｚ ｏ
三轴加速度传感器原理
三轴加速度传感器原理
三轴加速度传感器的工作原理是基于微电机共振的原理。
当受力加速度作用在测量质量上时，质量会发生微小的位移。
这个位移会导致微电机的震荡频率发生变化。
三轴加速度传感器通过测量微电机的震荡频率的变化来获取加速度的信息。
传感器的X轴、Y轴和Z轴传感器会通过一种叫做电容耦合的方法来测量位移。
在传感器中，三个传感器之间有一对平行的金属电极。
一个电极连接到外部电源的信号线上，另一个电极连接到微电机上。
当微小的质量位移时，电容的值会发生变化。
根据电容的变化，可以计算出物体在相应方向上的加速度。
此外，三轴加速度传感器还包含了一些其他的电子元件，如运放和ADC（模数转换器）等。
运放用于放大电容的变化信号，以便后续处理。
ADC将模拟信号转换为数字信号，以便传输和处理。
三轴加速度传感器广泛应用于许多领域，如移动设备、汽车、航空航天等。
例如，在移动设备中，三轴加速度传感器被用于检测设备的方向和运动，进而实现屏幕自动旋转、手势识别和游戏控制等功能。
在汽车中，它被用于惯性导航和碰撞检测等。
在航空航天中，它被用于飞行器的姿态控制和惯性导航。
总之，三轴加速度传感器利用微电机共振的原理测量质量位移，进而获得加速度信息。
它通过测量X、Y和Z轴方向上的加速度，可以提供全方向的加速度数据。
通过在多个领域的应用，三轴加速度传感器在提高设备功能性和性能方面发挥了重要作用。
三轴试验报告范文
三轴试验报告范文三轴试验是一种常用的岩石力学试验方法，通过加载应力和监测应变的方式来研究岩石在深地应力环境下的力学行为。
本文将对三轴试验进行详细介绍及分析。
首先，我们需要介绍三轴试验的基本原理。
三轴试验是模拟岩石在地下深处受到的三向应力状态，即径向应力与轴向应力同时施加在试验样品上。
通过加压装置施加轴向力，同时控制径向压力来实现试验条件。
试验样品常采用圆柱形状，为了减小侧向的效应，试验样品通常需要进行齿槽处理。
通过加载轴向应力和控制径向压力的变化，可以研究岩石的强度、变形及变形特征。
其次，我们需要介绍三轴试验的常用设备和试验过程。
三轴试验设备主要由试验机、应变仪、压力控制装置等组成。
试验过程包括样品制备、试验前的应力应变状态确认，试验中的加载和监测，以及试验后的数据处理与分析。
在试验过程中，需要注意样品的制备质量、加载速度的选择、应变的监测精度等因素，以确保试验结果的准确性。
然后，我们需要分析三轴试验中的主要参数及其测试结果。
主要参数包括岩石的轴向应力、径向应力、剪应力等。
这些参数可以根据试验结果计算得出。
通过对试样破裂、变形等过程的监测和分析，可以得出岩石在不同应力条件下的断裂强度、弹性模量、剪切强度等力学性质。
最后，我们需要总结三轴试验的应用及其局限性。
三轴试验广泛应用于地下工程、岩土工程、矿山等领域。
通过对岩石强度和变形特征的研究，可以为工程设计和安全评估提供有效依据。
然而，三轴试验也存在一些局限性，例如试验结果对试样形状和加载速度的依赖性、不能真正模拟地下的应力应变状态等。
综上所述，三轴试验是一种重要的岩石力学试验方法，通过加载应力和监测应变的方式来研究岩石的力学行为。
通过对三轴试验的介绍和分析，我们可以更深入地了解岩石力学的基本原理及其应用。
在实际工程中，三轴试验的结果对于地下工程和岩土工程的设计和施工具有重要意义。
然而，我们也要意识到试验结果的局限性，并结合其他试验方法来进行综合分析。
三轴试验
三轴试验一、基本原理三轴压缩实验是根据摩尔-库伦强度理论，用3～4个试样，分别在不同的恒定周围压力（即小主应力σ3）下施加轴向压力（即主应力差），进行剪切直至破坏，从而确定土的抗剪强度参数。
根据排水条件的不同，三轴试验分为以下三种试验类型：即不固结不排水试验（UU），固结不排水试验（CU），和固结排水试验（CD），试验方法的选择应根据工程情况，土的性质，建筑物施工和运行条件及所采用的分析方法而定。
（1）不固结不排水剪试验（UU）:是在整个实验过程中,从加周围压力和增加轴向压力直到剪坏为止,均不允许试样排水对保和试样可测得总抗剪强度参数CU、ФU或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（2）固结不排水剪试验（CU）:试验是先使试样在某一周围压力下固结排水，然后保持在不排水的情况下，增加轴向压力直到剪坏为止，可以测得总抗剪强度指标CCu、ФCu或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（3）固结排水剪试验（CD）:是在整个试验过程中允许试样充分排水，即在某一周围压力下排水固结，然后在充分排水的情况下增加轴向压力直到剪坏为止，可以测定有效抗剪强度指标2Cd、Фd。
二、固结不排水试验（一）仪器设备1、应变控制式三轴压缩仪由周围压力系统，反压力系统，孔隙水压力量测系统和主机组成。
2、附属设备包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆筒，：3、百分表量程3cm或1cm，分度值〉0.01mm。
4、天平程量200g，感量0.01g；程量1000g，感量0. 1g。
5、橡皮膜应具有弹性，厚度应小于橡皮膜直径的1/100，不得有漏气空。
（二）操作步骤1、仪器检查⑴周围压力的测量精度为全量程的1%，测读分值为5kPa。
⑵孔隙水压力系统内的气泡应完全排除。
系统内的气泡可用纯水或施加压力使气泡溶于水，并从试样底座溢出，测量系统的体积因数应小于1.5×10-5cm3/ kPa。
⑶管路应畅通，活塞应能滑动，各连接处应无漏气。
三轴加速度值的_模值的计算_解释说明
三轴加速度值的模值的计算解释说明1. 引言1.1 概述在现代科学与工程领域中，三轴加速度的测量和分析常常是一个基础问题。
这是因为许多设备、系统和应用都涉及到对物体或者运动状态下加速度的监测和评估。
在解决这个问题时，我们往往需要计算并了解三轴加速度值的模值，也就是绝对值。
本文将详细讨论和解释三轴加速度值的模值的计算方法，并对其重要性和应用场景进行探讨。
1.2 文章结构本文共包含四个主要部分: 引言、正文、计算方法说明以及结论。
首先，在引言部分，我们会概述整篇文章的主题，并介绍文章结构。
接下来，在正文部分，我们将详细定义三轴加速度，并解释模值的概念以及计算方法。
然后，我们将探讨加速度模值在各种实际应用中的重要性和应用场景。
在计算方法说明部分，我们将展示几种不同的计算模值方法，并对其进行说明。
最后，在结论部分，我们将总结各种计算方法的优缺点，并给出选择合适计算方法建议。
1.3 目的本文旨在提供读者一个全面且清晰的了解三轴加速度值模值计算方法的介绍。
通过详细解释和说明，我们希望读者能够理解并掌握不同计算方法的原理和应用。
同时，本文还将探讨加速度模值在不同领域中的重要性和应用场景，以帮助读者更好地理解其实际意义和价值。
最后，在结论部分，我们将总结各种计算方法，并给出对未来研究方向和发展趋势的展望。
通过阅读本文，读者将获得有关三轴加速度模值计算方面的全面知识，并能够运用这些知识进行实际应用和进一步研究。
2. 正文：2.1 三轴加速度的定义三轴加速度是指在一个物体上三个正交方向（通常为x、y和z轴）上的加速度值。
这些加速度值代表了物体在这些方向上的运动状态和变化情况。
2.2 模值的概念和计算方法模值是指向量的长度或大小。
对于三轴加速度，模值表示物体在空间中总体的运动强度。
计算三轴加速度模值可以通过以下公式进行：模值= √(x^2 + y^2 + z^2)其中，x、y和z分别为该物体在x、y和z轴上的加速度数值。
ADXL345实验报告
基于ADXL345加速度传感器的运动检测实验13101002 朱梦雪【实验目的】1、了解ADXL345加速度传感器的工作原理和连接方式；2、掌握传感器的数据存储方式和将数据换算成加速度的方法；3、培养查找资料应用传感器的能力。
【实验原理】1、ADXL345三轴加速度计概述：ADXL345 是ADI （Analog Devices, Inc.）公司于2009 年发布的一款数字式三轴加速度传感器，也是该公司第一款输出数码信号的加速度传感器。
ADXL345 最大量程可以达到±16g，可以进行高分辨率（13位）测量。
数字输出数据为16位二进制补码的形式，可通过SPI（3 线或4线）或者I2C 数字接口访问。
ADXL345的具体应用方法如下：1）可以在倾斜感测应用中测量静态重力加速度，还可以从运动或者振动中生成动态加速度。
它的高分辨率（4mg/LSB）能够分辨仅为0.25°的倾角变化。
2）动态和静态感测功能可以检测有无运动发生，以及在任何轴上的加速度是否超过用户设置的水平。
3）点击感测功能可以检测单击和双击动作。
4）自由落体感测功能可以检测该设备是否正在掉落。
这些功能可以映射到中断信号输出的引脚上。
一个集成的32 级FIFO可储存多达32 个X、Y 和Z 数据样本集，从而最小化对主处理器的影响。
低功耗模式采用智能功率管理模式，并且具有阈值感测和运动加速度测量功能。
ADXL345采用14 引脚塑料封装，具有3mm×5mm×1mm 的小巧纤薄的外形尺寸，是符合RoHS 规定的无铅产品。
2、ADXL345三轴加速度计工作原理：ADXL345 加速度传感器首先由前端感应器件感测加速度的大小，然后由感应电信号器件转为可识别的电信号，这个信号是模拟信号。
ADXL345 中集成了AD 转换器，可以将此模拟信号数字化，我们知道在计算机系统中数字信号一律用补码的形式来表示，在这也是如此，AD转换器输出的是16 位的二进制补码。
三轴加速度传感器原理
三轴加速度传感器原理三轴加速度传感器是一种能够测量物体在三个轴向上加速度的传感器，它可以通过测量物体在三个方向上的加速度来确定物体的运动状态。
三轴加速度传感器的原理是基于牛顿第二定律，即物体的加速度与作用在物体上的合力成正比，与物体的质量成反比。
在本文中，我们将详细介绍三轴加速度传感器的原理及其应用。
三轴加速度传感器是由微机电系统（MEMS）技术制成的，它包括一个微型质量块和一组微型弹簧。
当物体发生加速度时，微型质量块会受到作用力而发生位移，微型弹簧则会产生相应的变形。
通过测量微型质量块和微型弹簧的位移或变形，就可以确定物体在三个轴向上的加速度。
三轴加速度传感器的工作原理是基于质量块和弹簧的振动频率的变化。
当物体受到加速度作用时，质量块和弹簧的振动频率会发生变化，通过测量这种变化就可以确定物体的加速度。
三轴加速度传感器可以测量物体在x、y、z三个轴向上的加速度，从而确定物体的运动状态。
三轴加速度传感器广泛应用于各种领域，如汽车电子、智能手机、运动追踪器等。
在汽车电子领域，三轴加速度传感器可以用于测量车辆的加速度、制动和转向状态，从而实现车辆稳定控制和防抱死系统。
在智能手机领域，三轴加速度传感器可以用于实现屏幕旋转、晃动检测和步数统计等功能。
在运动追踪器领域，三轴加速度传感器可以用于监测运动员的运动状态，从而实现运动数据的采集和分析。
总之，三轴加速度传感器是一种能够测量物体在三个轴向上加速度的传感器，它的工作原理是基于质量块和弹簧的振动频率的变化。
三轴加速度传感器广泛应用于汽车电子、智能手机、运动追踪器等领域，可以实现车辆稳定控制、智能手机功能和运动数据采集等功能。
通过对三轴加速度传感器的原理及应用的深入了解，可以更好地理解其在现代科技领域中的重要作用。
三轴加速度碰撞检测算法
三轴加速度碰撞检测算法我对这三轴加速度碰撞检测算法啊，那可算是有点自己的琢磨。
这算法就像一个神秘的小世界，在我脑袋里转来转去。
我瞅着那三个轴呢，就像看着三个性格各异的小家伙。
X轴就像是个急性子，横冲直撞的，它负责的方向总是有那种一下子就冲出去的感觉。
Y轴呢，有点像个慢性子，稳稳当当的，但是也不能小瞧它，它在自己的那一路数上，可是有着独特的影响力。
Z轴就像是个神秘客，忽上忽下的，像是隐藏在暗处，却在碰撞检测里起着关键的作用。
我记得有一回，和几个搞技术的朋友聊起这算法。
我就说啊：“你们看这X轴，就像那个莽撞的愣头青，一有动静就先冒头。
”有个朋友就笑着回我：“你可别把人家X轴说得这么简单，它在很多复杂的碰撞场景里可是打头阵的关键呢。
”我挠挠头，又接着说：“那Y轴呢，就慢悠悠的，感觉像是在散步。
”另一个朋友就赶紧说：“你这可就不懂了，Y轴的这种稳定是整个检测里不可或缺的平衡因素。
”我坐在我那有点乱的小书房里，周围堆满了书和写满公式的纸张，灯光昏昏暗暗的。
我就对着那些纸上的关于三轴加速度碰撞检测算法的笔记发呆。
我想着怎么能把这个算法用更简单的话给讲出来。
有时候觉得自己好像懂了，可是一细想，又好像掉进了一个大迷宫。
这算法里的那些数据就像一群调皮的小鬼，在我眼前晃来晃去。
我又一次在实验室里看这个算法的实际演示。
那些仪器滴滴答答响着，屏幕上闪烁着各种数据和图表。
我看着看着就入迷了，那感觉就像是在看一场没有硝烟的战争，三轴就像三个战士，各自坚守着自己的阵地，一旦有碰撞的危险，就立马发出信号。
我在旁边一会皱皱眉头，一会又露出点笑容，旁边的助手还以为我魔怔了呢。
其实啊，我就是在这个算法的世界里，一会儿困惑，一会儿又好像发现了什么小秘密。
三轴转台标定加速度传感器
基于三轴转台的ADXL335加速度传感器标定实验一、实验目的1、熟练使用SGT320E 型三轴多功能转台，掌握传感器测量和采集的方法2、掌握卡尔曼滤波课程的传感器三参数标定原理 二、实验器材1、实验室具备“SGT320E 型三轴多功能转台”实验设备2、实验室具备ADXL335加速度传感器3、安捷伦数据采集卡、笔记本电脑、MATLAB 软件等。
三、实验原理 1、三轴转台部分静态测试：此实验基础以“SGT320E 型三轴多功能转台”为平台，在三轴转台内框夹具上安装“ADXL335加速度传感器”进行测试，由三轴转台内框0°作为初始位置，内框旋转180°，每隔2°采集一次数据。
将90个数据按照最小二乘法滤波，在Matlab 中计算出标定传感器所需要的三个误差参数：Bias （零偏）、Scale Factor error （刻度系数误差）、g-sensitive drift （作用在转感器敏感轴上的加速度引起的g 相关零偏）。
2、加速度传感器三个误差参数标定原理部分在理想状态下，加速度计敏感轴被放置于垂直地面方向，则读数应为g ，当敏感轴与重力加速度方向存在一个夹角K θ时，读数应为K g θcos ⋅。
但事实上，加速度计是存在误差。
如果为了简化变量，忽略加速度计本身噪声，那加速度计的输出可以包括重力部分（K g θcos ⋅）、零偏值（Bias ）、刻度因素误差（K g SF θcos ⋅⋅）、敏感轴偏移误差（2)cos (K g K θ⋅⋅），因此加速度传感器的输出表达式为：2)cos (cos cos _K K K g K g SF Bias g Output Acc θθθ⋅⋅+⋅⋅++⋅=那么误差表达式为：2)cos (cos cos _K K K g K g SF Bias g Output Acc Error θθθ⋅⋅+⋅⋅+=⋅-=因此，标定传感器就需要求出、、三个参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“三轴加速度”原理测试说明
1程序设计目标及程序运行效果说明
本案例是通过三轴加速度计ADXL345测得重力加速度在x、y、z方向的分加速度，通过分加速度计算出芯片在x、y方向的倾角，再由数码管显示出来（左边数码管显示x方向的倾角，右边显示y方向的倾角），其中按键key1实现校准功能。
2程序相关电路及工作原理说明
ADXL345通过IIC_SCL和IIC_SDA与单片机相连，单片机以IIC总线的方式对ADXL345进行读写。
2.1ADXL345原理简述
ADXL345是一款完整的3轴加速度测量系统，既可以测量运动或冲击导致的动态加速度，也能测量静止加速度，例如重力加速度，使得器件可作为倾斜传
感器使用。
初始化时，ADXL345在启动序列期间工作在100 Hz ODR，在INT1引脚上有DATA_READY中断。
设置其它中断或使用FIFO时，建议所使用的寄存器在
POWER_CTL和INT_ENABLE寄存器之前进行设置。
读取数据时，DATA_READY中断信号表明数据寄存器中的三轴加速度数据已被更新。
当新数据就绪时它会被置为高电平。
(通过DATA_FORMAT寄存器，中断信号可设置为由低电平变为高电平)利用低-高跃迁来触发中断服务例程。
可从DATAX0、DATAX1、DATAY0、DATAY1、DATAZ0和DATAZ1寄存器中读取数据。
为了确保数据的一致性，推荐使用多字节读取从ADXL345获取数据。
ADXL345为16位数据格式。
从数据寄存器中获取加速度数据后，用户必须对数据进行重建。
DATAX0是X轴加速度的低字节寄存器，DATAX1是高字节寄存器。
在13位模式下高4位是符号位。
注意，可通过DATA_FORMAT寄存器设置其它数据格式POWER_CTL和INT_ENABLE寄存器之前进行设置。
同时ADXL345具有偏移寄存器，可进行偏移校准。
偏移寄存器的数据格式是8位、二进制补码。
偏移寄存器的分辨率为15.6 mg/LSB。
如果偏移校准的精度必须高于15.6 mg/LSB，需要在处理器中进行校准。
偏移寄存器将写入到寄存器的值相加来测试加速度。
例如，如果偏移为+156 mg，那么应该往偏移寄存器写入−156 mg。
2.2I2C总线介绍
I2C（Inter－Integrated Circuit）总线是由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。
是微电子通信控制领域广泛采用的一种总线标准。
它是同步通信的一种特殊形式，具有接口线少，控制方式简单，器件封装形式小，通信速率较高等优点。
I2C总线硬件结构图如下：
SCL是时钟线，SDA是数据线。
I2C总线信号包括有，启始信号，停止信号和应答信号，在程序用分别用函数void start()、void stop()、void respons()表示。
3测试说明
（1）按照下载指导书将当前目录的Hex文件下载到开发版上；
（2）左边数码管显示x轴方向的夹角，右边数码管显示y轴方向的夹角；
（3）将开发板放置水平位置（也可选任意角度为基准），按下Key1，实现清零校准。
然后将开发板朝x或者y方向慢慢的旋转任意角度，数码管显示相应的角度数值。
