第十八章《电功率》单元测试卷
人教版九年级下册物理第十八章《电功率》测试卷(含答案)
人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列用电器正常工作时，功率接近1 200 W的是( )A．白炽灯 B．空调 C．电视机 D．洗衣机2．夏天到了，相比于空调，使用电风扇更节能环保。
如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢3．下列属于防止电流热效应产生危害的实例是( )A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服4．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )A．R1、R2并联时，通过干路的最大电流为1.6 AB．R1、R2并联时，R2的最大功率为9 WC．R1、R2串联时，电源电压最大为19 VD．R1、R2串联时，R1的最大功率为3.6 W6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。
下列关于电能表和电水壶的说法正确的是( )A．电能表应接在家庭电路的总开关之后B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W C．电水壶的实际功率为600 WD．该电能表此时的读数为11 234 kW·h7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。
闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )A．2 V 0.3 W B．2 V 0.4 W C．1.5 V 1.75 W D．1.5 V 0.6 W 8．探究“小灯泡的电功率”的实验电路如图甲所示，实验中选择规格为“2.5 V”的小灯泡，得到的U－I图象如图乙所示。
新人教版《第十八章-电功率》单元测试卷及答案
新人教版《第十八章 电功率》单元测试卷及答案班级 姓名 座号 分数一、单项选择题（每小题3分，共24分）1、电功和电功率的单位分别是（ ）A.千瓦时和焦耳B.瓦和千瓦C.焦耳和瓦特D.千瓦和千瓦时2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。
闭合开关S ，当滑动变阻器滑片P向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小 B ．电流表示数变小，电压表示数不变C．电路消耗的总功率增加 D ．R 1消耗的电功率减小4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（ ）A.通过电炉丝的电流大B.通过导线的电流大C.电炉丝的电阻小，发热功率小D.导线的电阻小，发热功率小6、用电器工作时将电能转化为其他形式的能。
现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。
若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大二、填空题（每空2分，共40分，请将正确答案填写在题中横线上）图3 图1 S V R 1R 2 P A图29、电功率是表示 的物理量，一电动机在1min 内做功6000J 电功，它的电功率是 。
九年级物理第十八章《电功率》单元测试卷及答案
九年级物理第十八章《电功率》单元测试卷满分（90分）题号一二三四五六总分得分一、单选题（本大题共8小题，共24.0分）1.常用于测量家用电器在一段时间内消耗多少电能的仪表是()A. 电流表B. 电压表C. 电能表D. 验电器2.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW⋅ℎ，那么用这个电器是()A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱3.如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓐ的量程为“0～3V“，灯泡上标有“2.5V1.25W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中()A. Ⓐ的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω4.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是()A. P a=P d=P bB. P a=P d>P bC. P a>P d>P bD. P a<P d=P b5.标有“3V6W”的灯L1与标有“3V3W”的灯L2串联..闭合开关时，有一只灯泡能够正常发光，此时灯L1、L2的实际功率分别是()A. 1.5W 3WB. 3 W 3 WC. 6 W1.5WD. 6 W 3W6.两电阻R1“8V8W”和R2“4V8W”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为：A. 1:1B. 4:1C. 1:4D. 1:67.四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的()A. 8倍B. 4倍C. 2倍D. 0.5倍8.在国际单位制中，电功的单位是()A. 伏特B. 安培C. 焦耳D. 欧姆二、填空题（本大题共7小题，共15.0分）9.某品牌手机充电宝，上面标有电压为5V，容量为12000mA⋅ℎ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为______能储存。
人教版九年级物理第十八章电功率-单元测试题及答案解析
第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

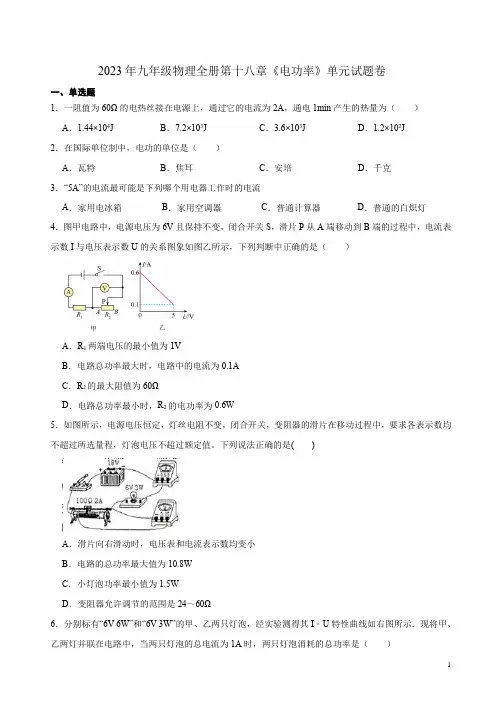

2023年人教版九年级物理全册第十八章《电功率》单元试题卷附答案
2023年九年级物理全册第十八章《电功率》单元试题卷一、单选题1．一阻值为60Ω的电热丝接在电源上，通过它的电流为2A，通电1min产生的热量为（）A．1.44×104J B．7.2×103J C．3.6×103J D．1.2×102J2．在国际单位制中，电功的单位是（）A．瓦特B．焦耳C．安培D．千克3．“5A”的电流最可能是下列哪个用电器工作时的电流A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯4．图甲电路中，电源电压为6V且保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列判断中正确的是（）A．R1两端电压的最小值为1VB．电路总功率最大时，电路中的电流为0.1AC．R2的最大阻值为60ΩD．电路总功率最小时，R2的电功率为0.6W5．如图所示，电源电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值。
下列说法正确的是()A．滑片向右滑动时，电压表和电流表示数均变小B．电路的总功率最大值为10.8WC．小灯泡功率最小值为1.5WD．变阻器允许调节的范围是24～60Ω6．分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）A．3W B．4W C．4.5W D．6W7．如图是一种测定油箱内油量的装置模型，电源电压为3V，定值电阻R0的阻值为10Ω，滑动变阻器R 的规格为“20Ω 1A”，在保证电路安全的前提下，下列说法正确的是（）A．若油量表是用甲表改装的，则油面越高其读数越大B．图中的杠杆就其使用目的而言，属于等臂杠杆C．加油过程中，乙表示数的数值最大变化范围为0.1～0.3AD．加油过程中，电路消耗的最大功率与最小功率之比为2：18．一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min，则（）A．通过电炉的电流为2A B．电炉产生热量为10000 JC．电流通过电炉做功为6000J D．电炉的电阻为48.4Ω9．如图所示，电源电压为6V，R1=1.5Ω，R2的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化．图A、B、C、D所示的四组物理量关系的图象中，正确的是（）A．A图横轴表示电流表示数，纵轴表示电压表示数B．B图横轴表示电流表示数，纵轴表示定值电阻R1的电功率C．C图横轴表示电阻器接入电路的电阻，纵轴表示电阻器的功率与电路总功率的比值D．D图横轴表示电压表示数，纵轴表示变阻器R2的电功率10．如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法符合题意的是（）A．电压表示数变化范围2V～3VB．电流表示数变化范围0.2A～0.5AC．滑动变阻器连入电路的阻值变化范围2Ω～9ΩD．该电路的最大功率为4.2W二、填空题11．白炽灯是根据电流的效应工作的。
人教版九年级物理上册《第十八章电功率》单元测试卷-附带答案
人教版九年级物理上册《第十八章电功率》单元测试卷-附带答案（本试卷三个大题，23个小题。
满分100分，考试时间90分钟。
）姓名班级学号成绩一、选择题（每小题3分，共30分）1．历史上有一位英国物理学家，他研究了热和机械功之间的当量关系。
还进一步探索了电流热效应的规律。
物理学中功和能的单位用他的名字命名。
这位科学家是（）A．牛顿B．瓦特C．欧姆D．焦耳2．图中的几种用电器正常工作时，每秒钟做功最接近1000焦的是（）A．家庭电扇B．笔记本电脑C．台灯D．电饭锅3．下列用电器主要利用电流热效应工作的是（）A．电饭锅B．电视机C．电风扇D．电冰箱4．如图所示是家庭常用的电能表，下列说法正确的是（）A．只利用电能表就能测出用电器的电功率B．此时电能表的示数为2508.6JC．该电能表的标定电流为20AD．接在这个电能表上的用电器每消耗0.5kW•h的电能，电能表上的转盘转过1800转5．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（）A．手移动变阻器的滑片，眼观电流表B．手移动变阻器的滑片，眼观电压表C．手移动变阻器的滑片，眼看小灯泡是否发光D．手按开关，眼观电流表6．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。
两个5Ω的电阻并联后再与另一个5Ω的电阻串联，将其中两个电阻按图示分别置于两个透明容器中，两个容器中密封着等量的空气，下列说法正确的是（）A．图示中实验是为了探究电流通过导体产生的热量与电阻的关系B．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少C．通电一段时间后，左侧U形管中液面的高度差比右侧的大D．将图示中左侧5Ω电阻丝换成10Ω电阻丝后，可探究电流产生的热量与电阻的关系7．有甲、乙两个电热水壶，分别标有“220V 1500W”和“220V 1200W”的字样，它们都正常工作时，下列说法中正确的是（）A．甲电热水壶的电阻比乙电热壶的电阻大B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多8．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A ．元件A 的电阻保持0.3Ω不变B ．当A 和B 串联，电路中电流为0.4A 时，经过1s 的时间，A 产生的热量为0.8C ．当A 和B 并联在电压为2.5V 的电源两端，A 、B 的电功率之比为4︰5D ．当A 和B 串联，两者电阻相同时，电源电压为3V9．如图是一个油量表的示意图，滑动变阻器2R 规格为“20Ω1A ”。
人教版物理《第18章 电功率》单元检测试卷及答案(共五套)
《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。
九年级物理上册《第十八章 电功率》单元测试卷-带答案(人教版)
九年级物理上册《第十八章电功率》单元测试卷-带答案(人教版)一、填空题1. 电风扇工作时，电能转化为_______能；电炉工作时，电能转化为______能。
2.周倩同学家是朝阳社区节约用电的典型。
3月份月初和月末，电工抄录的她家电能表的示数分别如下图甲、乙所示，则她家3月份用电度；当地电价为0.50元/千瓦时，本月周倩同学家应缴纳电费元。
3. 1kW·h =___________J，它可供标有“PZ220--40”的普通白炽灯泡正常工作__________h。
4.“PZ220-15”和“PZ220-40”两个普通白炽灯泡，在正常工作的情况下，后者要比前者______（选填“亮”或者“暗”）。
5．各种用电器在连续工作较长时间后，要停一会，这是为了___________，防止温度过高而____________。
用电器长期停止使用，隔一段时间要通电，这是为了利用________________。
6.保险丝能够起到保险作用，和铜丝比较，它主要具有两个方面的特点：________________、_______________。
二、选择题7.电能表是用来测量下列哪个物理量的（）A．电流 B.电阻 C．电压 D.电功8.下图是一家工厂出厂的一种电能表，对有关数据的说法不正确的是（）A．该电能表工作时的电压一定为220V，通过电流一定为10AB．每消耗1KWh的电能，该电能表的转盘转3000转C．接入该表后，同时使用的用电器总功率不能超过2200WD．电能表读数的单位是kW·h9. 一种白炽灯泡上标有“220V 25W”的字样，它表示该灯泡工作时的（）A．电压是220V，功率是25WB．最大电压是220V，最大功率是25WC．额定电压是220V，额定功率是25WD．加在它两端的电压小于220V时，它不能发光10. 白炽灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡也会亮，其功率将（）A．变大 B．变小 C．不变 D．无法确定11.下列电器设备中不属于利用电热工作的是（）A．电烘箱 B.电风扇 C.电饭锅 D.电热毯12.在两条电阻丝串联的电路中，发出热量多的一定是（）A．电阻较大的 B.电流较弱的C．电阻较小的 D.电流较强的13.家庭电路中，造成电流过大的原因不可能是（）A．火线与零线相短路 B.用电器与电路接触不良C．接入了大功率的用电器 D.电路中总电阻过小14.保险丝的主要作用是( )A．保证电路中的电压不变B．保证电路中的电流不变C．保护人体的安全D．在电流强度超过规定值时自动切断电路三、计算题15.小明家在春节期间使用了一种标有“220V 1000W”电炉，当电炉正常工作时，请你求出：（1）通过电炉丝的电流？（2）电炉丝的电阻是多大？（3）1h能够产生多少热量？（4）11kW·h电能够供它用多长时间？16. 岑河中学的一座教学楼有20间教室，每间教室装有40W的电灯4盏，在楼里的总开关上接有允许通过的最大电流是20A的保险丝，当电灯都发光时，电路中的总电流是多少？最多还可接多大功率的用电器？四、实验题17.在用电压表和电流表测量小灯泡的功率实验中，实验桌上有下列器材：小灯泡、电流表、电压表、电源、滑动变阻器、开关等各一个，导线若干。
人教版九年级物理全一册《第十八章 电功率》单元测试卷(附有参考答案)
人教版九年级物理全一册《第十八章电功率》单元测试卷（附有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的用电器中，利用电流的热效应工作的是（）A．手机B．电水壶C．平板电视D．笔记本电脑2．如图是小红家安装的电能表示意图，下列说法中正确的是（）A．电能表是用来测电功率的仪表B．此时电能表的读数为28187kW·hC．该电能表应接在220V的电路中使用D．该电能表允许通过的最大电流为10A 3．灯泡L1和L2串联接在某电源上，闭合开关后发现L1比L2亮；再将这两个灯泡并联接在原来的电源上，关于并联时的相关判断，下列判断正确的是（）A．L1的电压比L2的电压大B．L1的电流比L2的电流大C．L1的实际功率比L2的实际功率大D．并联的总功率比串联的总功率大4．如图甲为穿戴式体温计的简化电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，其阻值随温度的变化如图乙所示，闭合开关S，当温度升高时，则电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数与电流表示数的比值变小D．电路中的总功率变小5．电阻R1和阻值为10Ω的R2是两段由同种材料制成的粗细相同的电阻丝，把它们按图甲所示方式接入电路。
只闭合开关S1，电流表的示数为0.2A；再闭合S2，电流表的示数如图乙所示。
下列说法正确的是（）A．电源电压为6V B．电阻丝R2的长度较长C．闭合S2，R1消耗的功率为1.5W D．两只开关均闭合2min，电路消耗的电能为180J6．在如图所示的电路中，电源电压不变。
闭合开关 S 后，当滑片 P 在某一端点时，电流表示数为 0.3A，小灯泡消耗的功率为 0.9W；当滑片 P 移至中点时，电压表示数变化了 2V，此时小灯泡恰好正常发光，且消耗的功率为 2W。
下列说法中正确的是（）A．小灯泡正常发光时的电阻为 10ΩB．滑动变阻器的最大阻值为 20ΩC．电源电压为 10V D．当滑片 P 在最右端时，滑动变阻器消耗的功率为 3.6W 7．如图所示，灯泡L1标有“3V 0.9W”，L2标有“4V 1W”的字样，闭合开关S1、S2，电压表的示数为3V。
人教版九年级物理全一册《第十八章电功率》单元检测卷(带参考答案)
人教版九年级物理全一册《第十八章电功率》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的家用电器中，额定功率最大的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机2．教室中若关掉一盏灯，则教室电路的（）A．总电压变大B．总电阻变小C．总功率变大D．总电流变小3．将规格都是“220V、1000W”的一台空调、一台吹风机和电烤箱分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．电烤箱产生的热量最多B．空调产生的热量最多C．吹风机产生的热量最多D．三个用电器产生的热量一样多4．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较小C．灯L2额定功率较小D．通过灯L1的电流较大5．一盏电灯接在恒定电压的电源上，其功率为120W。
若将这盏电灯先与一电阻串联后，再接在同一电源上，已知电阻消耗的功率是25W，那么此时电灯实际消耗功率是（灯丝的电阻保持不变）（）A．大于95W B．等于95WC．小于95W D．条件不足，无法确定6．两定值电阻甲、乙的I U关系图象如图所示。
现将甲和乙并联后接在电压为6V的电源两端，下列分析错误的是（）A．甲中的电流小于乙中的电流B．甲两端的电压等于乙两端的电压C．甲的电阻小于乙的电阻D．甲消耗的电功率大于乙消耗的电功率7．如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全。
则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω8．如图甲所示，电源电压为4V且保持不变，滑动变阻器的规格为“20Ω 1A”。
人教版九年级物理全一册《第十八章 电功率》单元检测卷(附参考答案)
人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列物理学家中，用其名字命名为功率单位的是（）A．焦耳B．牛顿C．帕斯卡D．瓦特2．某电视机的铭牌上标有“220V；110W”，下列对铭牌解释错误的是（）A．额定功率为110W B．实际功率为110WC．额定电压为220V D．额定电流为0.5A3．如图，由同种材料制成的甲、乙两导体，并联在同一电路中，闭合开关后，以下判断正确的是（）A．甲乙两导体电阻的大小关系是R甲<R乙B．通过甲、乙电流的大小关系是I甲=I乙C．甲、乙两端电压的大小关系是U甲>U乙D．在相同时间内，电流通过甲、乙两导体所产生的热量Q甲<Q乙4．如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。
开关S闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0。
若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为P0；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则（）A．R甲>R乙,P甲>P乙B．R甲<R乙,P甲>P乙C．R甲>R乙,P甲<P乙D．R甲<R乙,P甲<P乙5．如图所示，是小海设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，R1、R2中的一个是定值电阻，另一个是压敏电阻。
压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于U时，就会触发报警。
电压表示数为U时，油箱中的油量为警戒油量。
下列说法错误的是（）A．R1为压敏电阻B．随着油箱的油量减少，通过定值电阻的电流变大C．随着油箱的油量减少，电路消耗的功率变小D．随着油箱的油量减少，电压表的示数将变大6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。
人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案)
人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．新冠肺炎防控期间，防疫部门利用手机通信获取机主的行程讯息，生成行程码；医卫部门为民众接种新冠疫苗；学校门卫工作人员用红外测温枪检测入校人员体温；定点医院使用负压救护车转运病人和疑似患者。
对些分析正确的是（）A．红外线的传播速度与光速相同B．手机工作时电池将电能转化为化学能C．负压救护工作工作时车内气压大于外界大气压D．接种疫苗的注射器利用了连通器原理2．如图所示的电路中，电源电压和灯泡电阻都保持不变。
闭合开关S，当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都变大，电路总功率变大B．电流表和电压表的示数都变小，电路总功率变小C．电流表示数变小，电压表示数不变，变阻器功率变小D．电流表示数变小，电压表示数变大，灯泡功率不变3．甲、乙两灯上分别标有“220V 25W”、“220V 100W”（不考虑温度对灯丝电阻的影响），下列正确的是（）A．两灯正常发光时，乙灯消耗的电能一定比甲灯多B．将甲、乙两灯串联接入220V的电路中，两灯都能正常发光C．乙灯接入110V的电路中，它的实际功率为50WD．将甲、乙两灯并联接入220V的电路中，乙灯更亮4．如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V；3W”字样，只闭合开关3S时，小灯泡正常发光（不考虑灯丝电阻变化）。
滑动变阻器的规格为“18Ω；1A”，电流表的量程为“0~3A”，电压表的量程为“0~15V”，在保证电路安全的情况下，下列说法中正确的是（）①电阻0R的阻值为6Ω①闭合1S 、2S 和3S ，滑动变阻器的阻值范围为6~18Ω①只闭合1S ，电压表的示数范围3~5.4V①通过控制开关与滑动变阻器，电路消耗的最大功率与最小功率之比为25①3A ．①①B ．①①C ．①①①D ．①①①①5．如图所示，电源电压保持不变，电流表的量程为0～3A ，电压表的量程为0～15V ，灯泡L 为“3V 1.5W”（忽略温度对灯丝电阻的影响），滑动变阻器R 2的规格为“40Ω 1A”。
人教版初三物理9年级全一册 第18章(电功率)单元测试(含答案)
初中物理第十八章电功率单元测试一、单选题1.“充电宝”是一种给手机等电子设备提供电能的移动电源。
我国民航局曾针对“充电宝”发出公告，要求旅客携带登机的“充电宝”额定能量不能超过一定标准。
这一“标准”的单位是（）A. AhB. mAhC. WhD. VA2.下列用电器利用电流热效应工作的是（）A. 电视机B. 洗衣机C. 电风扇D. 电饭煲3.要使电阻在单位时间内产生的热量减少一半，则应（）A. 使它的电阻减少一半B. 使加在它两端的电压减少一半C. 使通过它的电流减少一半D. 使电压和电阻均减少一半4.一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中的电流为10A，若这台电动机正常工作1秒钟，则（）A. 产生的热量为3800JB. 消耗的电能为200JC. 电动机的效率约为94.7%D. 获得的机械能为4000J5.如图所示，已知电路元件均完好且电源电压保持不变，闭合开关S，移动滑动变阻器滑片P，则（）A. 电流表A示数与电压表V示数的乘积可以为零1B. 电流表A示数与电压表V示数的乘积可以为最大1C. 电流表A示数为最大时，电压表V2示数也为最大D. 电流表A示数为最小时，电压表V2示数也为最小6.标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A. 灯L1和L2的电阻之比为2：1B. 灯L2比灯L1亮C. 灯L1和L2的实际功率之比为2：1D. 通过灯L1和L2的电流之比为2：17.如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω．闭合开关，移动滑片的过程中，下列说法正确的是（）A. 若滑片P向右移动，电流表示数变大B. 滑动变阻器的阻值变化范围2.5Ω～～20ΩC. 定值电阻的功率变化范围为0.45W～1.8WD. 电压表与电流表的示数比值不变8.如图所示电路，电源两端电压不变，设灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36W；当开关S1、S2都断开时，灯L的功率为其额定功率的14，R2消耗的功率为2W，则下列说法正确的是（）A. R1=2R2B. R L=R1+R2C. 灯L的额定功率为24WD. 只闭合S2时，电路消耗功率为72W9.如图所示，是小雨同学根据测量数据绘制的通过小灯泡电流I随它两端电压U变S化的关系图像。
人教版九年级全册《第十八章 电功率》物理单元测试卷和答案详解
人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。
开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。
下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。
当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。
人教版九年级物理全一册《第十八章电功率》章节检测卷-附答案
人教版九年级物理全一册《第十八章电功率》章节检测卷-附答案一、选择题。
1、小明家中的电能表如图3所示，下列说法中不正确的是（）A．每消耗1kW·h电能，电能表的转盘转了2500转B．电能表的额定电压为220V，允许通过的最大电流为10AC．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作D．电能表读数的单位是kW·h2、电能表是用来测量（）A．用电时间B．用电器在1s内电流做功多少C．用电器消耗电能多少D．通过用电器电流大小3、如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。
当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。
假设灯丝电阻不受温度影响，下列四个结论正确的是（）①灯L正常发光时的电阻为12Ω②电源电压为6V③滑动变阻器的最大阻值为20Ω④电路消耗的总功率的变化范围为1.44～3.6WA．①②B．②④C．②③D．③④4、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。
电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W5、小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（）A．灯不亮，电流表烧坏B．灯不亮，电压表有示数C．灯不亮，电流表有示数D．灯亮，电流表、电压表都有示数6、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大7、一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为()A．500 W B．25 W C．1 000 W D．475 W8、通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，电流为I2，则在时间t内产生的热量为()A．4Q B．2Q C.Q2 D.Q49、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是()A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表10、如图所示，两个透明容器中密闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，三段电阻丝的电阻关系是：123==。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图
1
第十八章《电功率》单元测试卷
一、选择题（每小题3分，共36分） 1. 在国际单位制中，电功率的单位是
A ．焦耳
B ．瓦特
C ．安培
D ．库仑
2.盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列不属于节约用电的是
A.电视机不用时拔下插头
B.使用大功率的电炉烧水
C.随手关灯
D.使用高效节能灯 3.保险丝熔断后，正常作法是
A.用铜丝代替，以免以后再熔断
B.用较粗的保险丝代替，使通过的额定电流更大
C.先查明故障原因，再采取相应的解决措施
D.马上换上原来规格的新保险丝 4. 有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ） A ．甲灯最亮 B ．乙灯最亮 C ．丙灯最亮 D ．一样亮
5.德州市幸福大道的“十字”路口上，安装着交通指示灯，指挥着来往的人们和行驶的车辆，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W ”字样，则每组灯正常工作时每小时耗电
A.0.1度
B.0.2度
C.0.3度
D.0.4度
6．小明正常使用的手电筒灯泡忽然坏了，他马上买了一只新灯泡换上，通电后发现新灯泡
的亮度比原来的灯泡暗了许多。
以下的猜想正确的是 A.新灯泡的额定功率比旧灯泡的额定功率大 B.新灯泡的额定电压比旧灯泡的额定电压小 C.新灯泡的实际功率比旧灯泡的额定功率小 D.新灯泡的实际功率比旧灯泡的实际功率大
7.如图7-3所示，电路中电源电压不变。
开关S 闭合后，当滑动变阻器的滑片P 向b 端移动的过程中 A.电流表示数变大，电灯l 变暗 B.电压表示数变大，电灯l 变亮 C.电流表示数减小，电灯l 变亮
D.电压表示数增大，电灯l 变暗
8.两个“热得快”的阻值分别为R 1和R 2，它们的额定电压都是U ，额定功率分别为P 1和P 2。
若将它们串联在电压为U 的电路中，它们的实际功率之和P 为： A.P 1+P 2 B.（P 1+P 2）/ P 1·P 2 C.P 1·P 2 D.P 1·P 2/(P 1+P 2)
5
2
6 7
0 7
4 2 9
甲
乙
图3
DR-1
220V 50Hz 1000W 图2
9.有一盏标着“220V 60W ”字样的白炽灯，现将它接在110V 的电压下工作，则实际功率与额定功率之比为 A.1:2 B.2:1 C.1:4 D.4:1
10．我们常见的可调亮度的台灯，它实际是通过调节串联在电路中的变阻器的旋钮来改变灯的亮度的，以下关于这种灯的说法中正确的是 A.变阻器与灯泡消耗的电功率始终相同 B.灯越亮时变阻器接入电路中的阻值越大
C.灯光弱时比灯光强时并不省电，因为此时接入电路中的电阻也要消耗电能
D.灯光强时比灯光弱时，电路中电流大，消耗电能也大
11．某车床上的灯泡有“36V 36W ”的字样，如果把这个灯泡接到照明的电路上并使其正常发光，需要串联的电阻的阻值为（ ） A ．220Ω B ．184Ω C ．256Ω D ．36Ω
12．（多选）图1是一种电热水器中发热体的铭牌。
下面的表述中正确．．的是 A ．电热水器在额定电压220V 时产生1000W 的电热 B ．电热水器在额定电压220V 时产生1000W 的电热功率
C ．电热水器的热效应是电流通过发热体的电阻时产生的
D ．电热水器正常工作20min ，电流做的功是1.2×106J 二、填空题（每空2分，共38分）
13．电流在某段电路上所做的功与_______________、_________和__________有关。
14.电流做功的过程实际上就是 能转化为 能的过程。
15.某个体户4月1日和5月1日电能表记数器上的
示数分别如图3甲、乙所示，则该个体户一个月用电 度。
16．1kwh 可供25w 的灯泡正常发光________小时。
17．电功率为40w 的灯泡正常连续工作25h ，消耗的电能是_______J ，合_______kwh 。
18.有一只小灯泡它的额定电压为6V ，当加在它两端的电压为4V 时，通过灯泡的电流是
0.2A ，则灯泡的额定功率 W ；若所加的电压为2V ，灯泡的实际功率为 W 。
19．生活中比较两个灯泡的 就能够知道哪个灯泡的功率大；在实验室里用 就能测量灯泡的电功率，并且还知道灯泡电功率的大小随 改变，电功率大的灯泡的电阻 。
甲
图4 乙
图5
20.电炉丝通电后热的发红，而跟电炉丝连接的铜导线不怎么热，这是因为虽然通过的电炉丝和铜导线的 相同，而电炉丝 比铜导线大的多，根据 可知，电流通过电炉丝产生热量 通过铜导线产生热量。
三、实验与探究题（18分）
21．（6分）学校学生宿舍走廊的路灯，灯泡容易损坏，经常需要更换。
电工小段在原来电灯的位置，接入了两盏与原来一样的白炽灯。
同学们注意到灯很长一段时间没有坏，而且这两盏灯的亮度比原来用一盏灯时要暗，由此：
(1) 同学们猜想这两盏灯的连接方式是图4所示甲、乙两图中的一种，你认为正确的是 图。
(2) 现有电池组、小灯泡、开关、导线等器材（器材数量不限），请你利用这些器材来模拟检验你的判断。
在实验中，你主要观察 。
22. （6分）在“测定小灯泡功率”的实验中，已知小灯泡的额定电压为3.8V ，完成下列填空：
①电源至少应选用______节干电池串联。
②连接电路时，电压表选用________量程。
③测定小灯泡额定功率时，应调节_____，使电压表的示数为____V ，同时记下电
流表的示数。
④某同学的实验电路如图5所示，图中有一根导线的连接是错误的，这根导线是 A.a 导线 B.b 导线 C.c 导线 D.d 导线
23. （6分）测灯泡的额定功率
器材：小灯泡额定电压U 0；电源（未知）；电阻R ；滑动变阻器；电流表；单刀双掷开关；导线若干（不能忽略灯线电阻随温度变化） ①设计图如图6所示，请完成图7的实物连图。
图
6
图7
②写出主要步骤和物理量
③P L＝________________.
④将电流表改成电压表重新设计，画出电路图并加以说明。
四、计算题（8分）
24.李明同学对物理特别感兴趣，他参加了学校组织的物理兴趣活动小组，在一次活动中，他把一个小型电动机接在12V的电压下正常工作了6min，利用电流表还测出了通过小电动机的电流为0.8A，请你帮他算一算：
①小电动机的功率是多少W？
②小电动机消耗的电能是多少J？
第十八章《电功率》单元测试卷答案
一、选择题（每小题3分，共36分）
1. B
2.B
3.C
4. C
5. A
6.C
7. D
8.D
9.C 10.D 11.B 12.BCD
二、填空题（每空2分，共38分）
13．电流、电压通电时间14.电能其他形式能 15.2162
16．40 17．3.6×106 1 18.1.8 0.2 19．灯丝粗细，电压表和电流表，电压（或电流），小 20.电流电阻 Q=I2Rt 远大于
三、实验与探究题（18分）
21． (1)甲 (2)灯的亮度 22. ①三②0.6 ③滑动变阻器 3.8V ④c
23. （1）略（2）①S接1，移动滑片P使电流表的示数为I0＝U0/R ②S接2，电流表测出R与灯并联后，干路中的电流③通过灯的电流为I L＝I–U0/R（3）P L＝U0（I－U0/R）（4）略
四、计算题（8分）
24. ①9.6W ②3.5×103。
