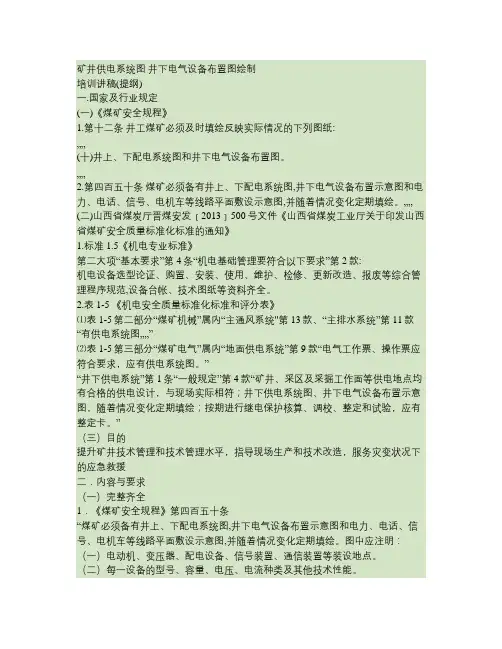

矿井供电系统图井下电气设备布置图绘制培训讲稿(提纲)一.国家及行业规定(一)《煤矿安全规程》1.第十二条井工煤矿必须及时填绘反映实际情况的下列图纸:……(十)井上、下配电系统图和井下电气设备布置图。
……2.第四百五十条煤矿必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘。
……(二)山西省煤炭厅晋煤安发﹝2013﹞500号文件《山西省煤炭工业厅关于印发山西省煤矿安全质量标准化标准的通知》1.标准1.5《机电专业标准》第二大项“基本要求”第4条“机电基础管理要符合以下要求”第2款:机电设备选型论证、购置、安装、使用、维护、检修、更新改造、报废等综合管理程序规范,设备台帐、技术图纸等资料齐全。
2.表1-5 《机电安全质量标准化标准和评分表》⑴表1-5第二部分“煤矿机械”属内“主通风系统"第13款、“主排水系统”第11款“有供电系统图……”⑵表1-5第三部分“煤矿电气”属内“地面供电系统”第9款“电气工作票、操作票应符合要求，应有供电系统图。
”“井下供电系统”第1条“一般规定”第4款“矿井、采区及采掘工作面等供电地点均有合格的供电设计，与现场实际相符；井下供电系统图、井下电气设备布置示意图，随着情况变化定期填绘；按期进行继电保护核算、调校、整定和试验，应有整定卡。
”（三）目的提升矿井技术管理和技术管理水平，指导现场生产和技术改造，服务灾变状况下的应急救援二．内容与要求（一）完整齐全1．《煤矿安全规程》第四百五十条“煤矿必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘。
图中应注明：（一）电动机、变压器、配电设备、信号装置、通信装置等装设地点。
（二）每一设备的型号、容量、电压、电流种类及其他技术性能。
（三）馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。
