连续梁支架拆除方案
工程进度脚手架拆除方案
工程进度脚手架拆除方案背景在建筑施工过程中,搭建脚手架是必不可少的。
脚手架的搭建可以帮助工人们在施工高处进行作业,确保施工安全和效率。
而在施工完成后,需要对脚手架进行拆除,以便下一步施工。
在拆除脚手架时,需要进行详细的方案制定,以确保拆除作业的安全和顺利。
目标本文旨在为工程师提供一个脚手架拆除的方案,以确保拆除工作的顺利和安全。
拆除的准备工作在拆除脚手架前,必须进行准备工作,这些工作包括:检查脚手架的稳定性在拆除脚手架前,必须检查所有组建连接点的结构是否稳定,以确保其中没有任何损坏或破坏。
检查脚手架的横向支撑在拆除脚手架前,必须检查其横向支撑是否已经卸除,如果未卸除,则须先卸除,以便下一步操作。
检查脚手架的垂直支撑平衡在拆除脚手架前,必须检查其垂直支撑是否平衡,如出现倾斜情况需要进行调整。
安装安全防护措施在拆除脚手架时,必须为工人们提供安全防护措施,如安全绳索、安全带等措施,以确保员工的安全。
具体拆除方案在完成上述准备工作后,可以开始详细的拆除方案的制定。
拆除方案如下:1. 卸除水平支撑首先,需要卸除脚手架的水平支撑,以便进行下一步操作。
卸除水平支撑时,需要保证整体平衡。
2. 卸除垂直支撑接下来,需要卸除垂直支撑。
在卸除支撑过程中,需要保证整体平衡,以免出现倾斜等安全隐患。
3. 卸除配重当卸除完所有的垂直支撑后,需要卸除配重。
在卸除配重过程中,需要按照规定的方式进行卸载,不得乱坠。
4. 拆除桥面板和脚手架主体在卸除完配重之后,需要进行最后一步操作,即拆除桥面板和脚手架主体。
在拆除桥面板和脚手架主体时,需要确保整个结构的平衡,以免出现意外情况。
总结根据上述方案,可以在拆除脚手架时确保工人的安全,并顺利进行拆除工作。
在实践中,需要根据实际情况进行具体方案的制定,以确保拆除工作的顺利进行。
《城市梁桥拆除工程安全技术规范》(248-2016)【可编辑】
《城市梁桥拆除工程安全技术规范》(CJJ 248-2016)目次1 总则 (1)2 术语 (2)3 基本规定 (3)4 施工准备 (5)5 桥面系及附属结构拆除 (6)6 上部结构拆除 (8)6.1 一般规定 (8)6.2 简支梁桥 (9)6.3 连续梁桥 (10)6.4 刚构桥 (14)6.5 钢梁桥 (14)7 下部结构拆除 (17)7.1 一般规定 (17)7.2 桥墩和桥台 (17)7.3 基础 (18)8 安全管理 (20)本规范用词说明 (23)引用标准名录 (24)Contents1 General Provisions (1)2 Terms (2)3 Basic Requirements (3)4 Construction Preparation (5)5 Demolishing of Bridge Deck Systems and AuxiliaryStructure (6)6 Demolishing of Superstructures (8)6.1 General Requirements (8)6.2Simply Supported Beam Bridges (9)6.3 Continuous Beam Bridges (10)6.4 Rigid Frame Bridges (14)6.5 Steel Bridges (14)7 Demolishing of Substructures (17)7.1 General Requirements (17)7.2 Pier and Abutment (17)7.3 Foundation (18)8 Safety Management (20)Explanation of Wording in This Code (23)List of Quoted Standards (24)1总则1.0.1为保证城市梁桥拆除工程的施工安全,预防安全生产事故发生,针对梁桥拆除工程特点,制定本规范。
(整理)满堂脚手架搭设和拆除方案
满堂脚手架打拆施工方案1工程概况1.1工程简介:工程名称:中国飞行试验研究院501号试飞保障楼(Ⅱ)工程工程地点:西安市阎良区建设单位:中国飞行试验研究院设计单位:中国航空规划建设发展有限公司施工单位:九冶建设有限公司勘察单位:中国有色金属工业西安勘察设计研究院工期:457天质量:达到合格等级。
1.2工程概况中国飞行试验研究院501号试飞保障楼(Ⅱ段)工程位于西安市阎良区试飞院内,本工程施工图纸由中国航空规划建设发展有限公司设计,工程设计图纸己全部出齐。
本工程试飞保障楼(Ⅱ段)总建筑面积为12575m2,室内地坪高度±0.000相当于绝对标高390.80米,室内外高差为600,室内与“回”字形内庭院高差为300;本工程建筑物总体布局为两个“回”字形连接,机务维修技术中心、试飞现场保障楼,各自有独立内庭院:7轴线~22轴线间长为108.8m,A轴线~F轴线宽为42m。
主体均为四层现浇混凝土框架结构。
耐火等级二级,建筑设计使用年限50年。
本工程结构的C区、D区与Ⅰ标段的结构A区及B区的均采用抗震缝,划分各自独立的结构体系。
本工程结构C区A轴-F轴~1/7线-15线为办公楼,地上四层为现浇混凝土框架结构,层高分别为:5.0m;4.2m;4.2m;4.2m。
柱网(9m+8m+8m+8m+8m+9m)*(8m);结构D区A轴-F轴~1/15线-22线为办公楼,地上四层为现浇混凝土框架结构,层高分别为:5.0m;4.2m;4.2m;4.2m,柱网(9m+8m+8m+8m+8m+9m)*(8m),建筑物高度为19.40m。
本工程所有梁、板、柱下独立基础、基础圈梁等混凝土构件均采用C30混凝土,柱采用C40混凝土浇筑(除特殊注明外)。
拟建场地地下水埋深8.3m至8.8m,对应高程为380.01至380.84m。
本工程基础设计等级为丙级,抗震设防烈度为8度,厂区所在地区的基本风压值为0.35KN/m2本工程施工现场“三通一平”工作已经完成,施工用水用电已经接入现场,建设单位提供的水源为厂区供水网供给;建设单位提供的供电容量可以满足现场施工的使用要求。

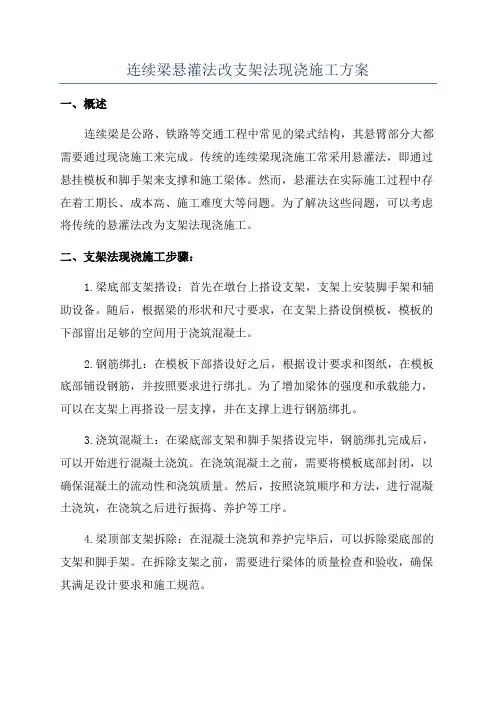

连续梁悬灌法改支架法现浇施工方案
连续梁悬灌法改支架法现浇施工方案一、概述连续梁是公路、铁路等交通工程中常见的梁式结构,其悬臂部分大都需要通过现浇施工来完成。
传统的连续梁现浇施工常采用悬灌法,即通过悬挂模板和脚手架来支撑和施工梁体。
然而,悬灌法在实际施工过程中存在着工期长、成本高、施工难度大等问题。
为了解决这些问题,可以考虑将传统的悬灌法改为支架法现浇施工。
二、支架法现浇施工步骤:1.梁底部支架搭设:首先在墩台上搭设支架,支架上安装脚手架和辅助设备。
随后,根据梁的形状和尺寸要求,在支架上搭设倒模板,模板的下部留出足够的空间用于浇筑混凝土。
2.钢筋绑扎:在模板下部搭设好之后,根据设计要求和图纸,在模板底部铺设钢筋,并按照要求进行绑扎。
为了增加梁体的强度和承载能力,可以在支架上再搭设一层支撑,并在支撑上进行钢筋绑扎。
3.浇筑混凝土:在梁底部支架和脚手架搭设完毕,钢筋绑扎完成后,可以开始进行混凝土浇筑。
在浇筑混凝土之前,需要将模板底部封闭,以确保混凝土的流动性和浇筑质量。
然后,按照浇筑顺序和方法,进行混凝土浇筑,在浇筑之后进行振捣、养护等工序。
4.梁顶部支架拆除:在混凝土浇筑和养护完毕后,可以拆除梁底部的支架和脚手架。
在拆除支架之前,需要进行梁体的质量检查和验收,确保其满足设计要求和施工规范。
5.支撑调整:在拆除底部支架之后,可以根据需要对梁体进行支撑调整。
通过调整支撑点的高度和位置,可以使梁体达到设计要求的形状和位置。
6.梁体连接:在梁体调整完毕后,进行梁体的连接。
可以采用预埋件、焊接、锚固等方法来连接梁体,以确保梁体的整体性和稳定性。
7.防腐处理:在连接完梁体之后,进行梁体的防腐处理。
可以采用喷涂、刷涂等方法来进行防腐处理,以延长梁体的使用寿命和保护其不受腐蚀。
三、改进后的优点:1.工期缩短:相比于传统的悬灌法,支架法现浇施工可以减少施工工序和时间,提高施工效率,从而缩短工期。
2.成本降低:支架法现浇施工可以避免悬灌法所需的大量模板和脚手架的使用,从而减少材料和人工成本。
连续梁满堂支架施工方案
连续梁满堂支架施工方案连续梁的满堂支架施工方案如下:一、施工前准备工作:1. 安排并组织专业人员进行大梁测量和绘图工作,并制定满堂支架的布置方案。
2. 购买所需的满堂支架材料,包括钢管、钢板、螺栓等。
3. 安排并组织人员对施工现场进行清理和平整,确保施工环境安全。
二、满堂支架的搭设:1. 根据设计要求,按照满堂支架的布置方案进行施工。
2. 搭设满堂支架前,需要先组装悬臂架,将其固定在梁体上。
3. 在满堂支架的基础上,安装水平部件,包括平台、连接件等。
4. 按照设计要求,进行满堂支架的调整和校正,确保其平整稳固。
三、满堂支架的加固:1. 在满堂支架的主梁和支脚处,利用钢板和螺栓进行加固,增加支撑能力。
2. 对于较长的连续梁,可以设置横向加固杆,加强整个满堂支架的稳定性。
3. 在满堂支架的连接处,采用焊接方式,确保连接牢固可靠。
四、满堂支架的安全措施:1. 对施工人员进行安全培训,提高其安全意识和操作技能。
2. 设置安全警示标志,明确施工区域,防止外来人员进入。
3. 在施工现场设置专人负责安全监督,及时发现和处理安全事故。
五、满堂支架的拆除:1. 在梁体施工完成后,根据设计要求进行满堂支架的拆除工作。
2. 拆除过程中,需要注意避免造成损坏和误伤,采取适当的安全措施,如使用安全绳索、安全帽等。
3. 拆除后,清理施工现场,恢复原状。
综上所述,连续梁满堂支架施工方案需要经过合理的准备工作,包括测量、绘图和材料购买;搭设满堂支架时需要按照设计要求进行布置,并进行加固;在施工过程中需注意安全措施,并设置专人负责安全监督;拆除满堂支架时需要避免损坏和误伤,并进行现场清理。
通过以上方案的实施,能够确保满堂支架施工的安全、高效和质量。

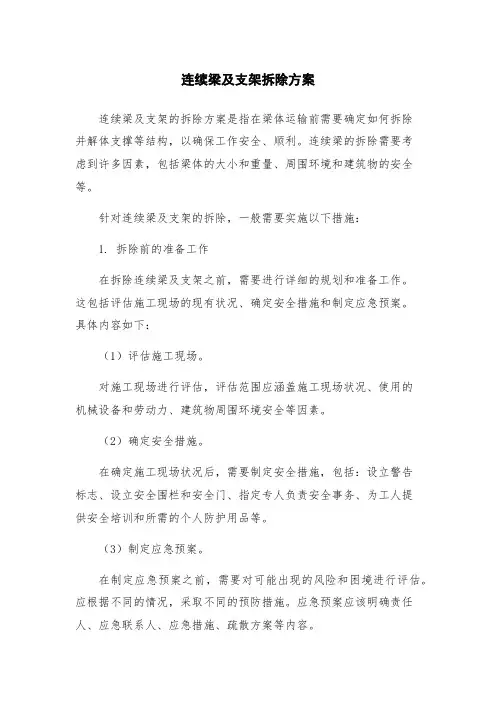

连续梁及支架拆除方案
连续梁及支架拆除方案连续梁及支架的拆除方案是指在梁体运输前需要确定如何拆除并解体支撑等结构,以确保工作安全、顺利。
连续梁的拆除需要考虑到许多因素,包括梁体的大小和重量、周围环境和建筑物的安全等。
针对连续梁及支架的拆除,一般需要实施以下措施:1. 拆除前的准备工作在拆除连续梁及支架之前,需要进行详细的规划和准备工作。
这包括评估施工现场的现有状况、确定安全措施和制定应急预案。
具体内容如下:(1)评估施工现场。
对施工现场进行评估,评估范围应涵盖施工现场状况、使用的机械设备和劳动力、建筑物周围环境安全等因素。
(2)确定安全措施。
在确定施工现场状况后,需要制定安全措施,包括:设立警告标志、设立安全围栏和安全门、指定专人负责安全事务、为工人提供安全培训和所需的个人防护用品等。
(3)制定应急预案。
在制定应急预案之前,需要对可能出现的风险和困境进行评估。
应根据不同的情况,采取不同的预防措施。
应急预案应该明确责任人、应急联系人、应急措施、疏散方案等内容。
2. 拆除连续梁及支架的步骤(1)施工准备在施工前,首先应确保所有工作人员都已经完成培训,掌握操作技巧和作业的安全要求。
清理施工现场,并运输必备的材料和工具。
(2)拆除支架和连续梁分离支架和连续梁时需要确保有足够的场地来存放和拆卸拆除部件。
首先,由专业工人对支架进行解体和拆卸。
然后,对连续梁进行切割撑杆,施工人员再利用起重机或其他工程机械把连续梁吊下来。
接下来,连续梁应分解为不同尺寸的构件,每个构件应贴上标签以便于后续的组装。
(3)清理现场拆卸完成后需进行现场清理工作,包括清理工具、建筑材料、废弃物等,确保工作面积干净清爽。
3. 拆除连续梁及支架的安全措施(1)人员保护。
在拆除连续梁及支架时,应提供必要的防护服、头盔及安全鞋等。
(2)设立安全区域。
在拆除现场周围设立安全区域,确保施工区与普通区分开。
用围栏隔离危险区,避免工人误入。
(3)使用正确的工具和设备。
选择合适、可靠的工具和设备,以使工程施工过程更加安全、稳定,减少意外事故。
支架法专项施工方案
一、工程概况本工程为某新建桥梁工程,桥梁全长120m,主桥跨径60m,采用预应力混凝土连续梁结构。
为确保桥梁施工质量和安全,特制定本支架法专项施工方案。
二、施工工艺1. 施工准备(1)施工材料:钢筋、预应力钢绞线、水泥、砂、石子、模板、支架材料等。
(2)施工设备:混凝土搅拌运输车、泵车、钢筋切割机、焊接机、测量仪器等。
2. 施工步骤(1)施工测量:根据设计图纸,对桥位进行精确测量,确定桥墩、桥台位置。
(2)支架制作:根据设计图纸,选用合适的支架材料,如钢管、槽钢等,制作成符合要求的支架。
(3)支架安装:将支架安装在桥墩、桥台上,确保支架稳固、均匀受力。
(4)模板安装:根据设计图纸,制作模板,安装模板,确保模板与支架连接牢固。
(5)钢筋绑扎:根据设计图纸,绑扎钢筋,确保钢筋间距、保护层厚度等符合规范要求。
(6)混凝土浇筑:采用泵车将混凝土运输至施工现场,采用泵送浇筑,确保混凝土密实、均匀。
(7)预应力张拉:待混凝土强度达到设计要求后,进行预应力张拉,确保桥梁结构安全。
(8)支架拆除:在混凝土强度达到设计要求后,拆除支架,进行桥面施工。
三、施工安全措施1. 施工人员必须经过专业培训,掌握支架法施工技术。
2. 施工现场应设置警示标志,确保施工安全。
3. 施工过程中,严格遵循操作规程,防止安全事故发生。
4. 定期检查支架、模板等施工设备,确保其安全可靠。
5. 加强施工过程中的监测,及时发现并处理安全隐患。
四、质量控制措施1. 严格按照设计图纸和施工规范进行施工,确保工程质量。
2. 加强原材料检验,确保原材料质量符合要求。
3. 施工过程中,严格控制混凝土配合比,确保混凝土质量。
4. 加强施工过程中的检查,确保施工质量。
五、施工进度安排1. 施工前,编制详细的施工进度计划,明确各阶段施工任务和时间节点。
2. 施工过程中,根据实际情况调整进度计划,确保工程按期完成。
3. 加强施工过程中的协调管理,确保各工序顺利进行。
跨航道预应力混凝土变截面连续梁桥拆除施工技术
882022年3月上 第05期 总第377期工程设计施工与管理China Science & Technology Overview1.工程概况杭州至南京高速公路(浙江段)改扩建工程第02标段新展桥、龙溪港桥原老桥主桥上部结构均为预应力混凝土变截面连续梁桥,主桥主墩和边墩为实体墩身、承台加钻孔灌注桩基础,两桥于1999年12月建成通车,跨西苕溪河既有杭湖锡线通行航道。
根据杭宁高速改扩建工程要求,老桥主桥通航净空高度不能满足规划航道通航要求(由原四级航道升级为三级航道),且根据最新的桥梁检测结果,老桥主桥技术状况评定为三级,根据本标段设计文件,两桥需在保持双向四车道通行的情况下,拆除原老桥主桥变截面连续梁桥后,对原下部结构进行改造利用,在原桥位处新建钢箱梁[1]。
龙溪港桥原老桥主桥为56+80+56m 单箱双室连续梁,采用三向预应力结构,挂篮悬臂浇筑法平衡施工,下方跨四级航道(目前规划为三级航道),老桥墩顶0#块长度为8.0m,高度为5.0m,梁段重量为474.1t,箱梁顶板宽度为16.25m,底板宽度为10.4m,共包含7个3.0m 长悬浇块段,4个3.5m 长悬浇块段,边跨现浇段长度为15.0m,合拢段长度为2.0m,高度为2.4m,悬浇块段最重为127.4t。
新展桥原老桥主桥为50+70+50m 单箱单室连续梁,采用三向预应力结构,挂篮悬臂浇筑法平衡施工,下方跨四级航道(目前规划为三级航道),老桥墩顶0#块长度为8.4m,高度为4.0m,梁段重量为374.5t,箱梁顶板宽度为16.25m,底板宽度为8.0m,共包含5个2.7m 长悬浇块段,5个3.2m 长悬浇块段,边跨现浇段长度为13.66m,合拢段长度为2.6m,悬浇块段最重为86.45t。
2.跨航道变截面连续梁桥拆除关键技术分析综合考虑新展桥及龙溪港桥老桥的结构及所处环境的特点,老桥拆除施工过程中需重点考虑以下几个问题:(1)原老桥结构为变截面连续梁桥,采用挂篮悬臂浇筑法进行施工,老桥拆除施工的顺序一般遵循建设的逆过程,对于跨航道的中跨拆除,可采用绳锯分段切割后,选取合适的吊装设备进行分节段吊装拆除。
连续梁(支架法)施工要点控制
现浇梁支架法施工工艺流程及控制要点一、地基处理混凝土硬化地面前,根据检算结果,如原地基经平整碾压后不能满足要求,必须进行处理后方可进入下道工序。
地基处理最主要的方式为换填,换填深度参照《建筑地基基础设计规范》(GB50007-2002)计算,地基处理的依据为支架检算结果中所必须达到的地基承载力。
采用换填处理时,应根据不同的地基承载力采取不同的换填深度,碾压过程中应保持整体换填面的压实度统一,避免不均匀沉降。
换填材料应具有一定的硬度,当采用碎石或宕碴时,应注意采用合理的级配。
当软土下卧层较深,换填工程量较大不宜采用换填处理时,应当采取其他的处理方式,如临时钢管桩平台等方式。
换填前,应确定换填顶面标高,使支架钢管达到最优化配置。
※当地基碾压后承载力满足要求时,可不进行处理,但是必须对地基承载力进行检测,并保留签字齐全的检测记录和报告备查。
对桥墩(台)位置开挖后回填必须将水抽干后分层填筑、分层碾压至原地面,然后进行地面硬化,分层回填压实度满足方案要求。
二、硬化地面硬化厚度和混凝土标号应根据地基实测承载力通过计算而定,厚度一般为10~20cm,混凝土强度满足方案要求。
硬化地面宽度每侧应超出连续梁正投影面1m,顶面应平整,周边设置排水沟。
※施工时,硬化地面混凝土厚度应满足设计要求,并根据混凝土方量按规定做好混凝土试件,连续梁混凝土浇筑前,混凝土强度不得小于设计强度。
硬化地面的混凝土试件的试验检测报告应签字齐全,存档备查。
地面硬化后应按相应要求进行混凝土养护,保证混凝土达到方案要求的强度。
三、支架搭设与验收支架方式一般有扣件式钢管支架、碗扣式钢管支架和门式支架等,现场应根据情况自行选用。
支架材料进场时应进行质量检查,钢管直径、壁厚满足方案要求,对弯折、破损、锈蚀的杆件不得使用。
需扣件连接的杆件表面不得有油污,扣件和连接杆件应配套。
支架搭设过程中,杜绝使用滑丝的扣件。
支架搭设前,应在硬化混凝土顶面放样出各立杆位置,搭设时应严格按照点位施工。
连续梁支架、模板拆除方案
建筑物施工时,内部均搭满堂脚手架;外部架除配煤槽、熄焦塔和煤塔为悬挑双排脚手架,其余建筑外部均为双排落地钢管脚手架。
(1).一般拆除程序及措施:
1、脚手架拆除顺序一般为:脚手板→栏杆→剪刀撑→小横杆→大横杆→立杆。
脚手架按先搭后拆,后搭先拆的原则拆除,即拆除作业必须由上而下逐层进行,一步一清,不得采用踏步式拆除,严禁上下同时作业。
2、做好施工层及以下四步一隔离,防止人员和物料坠落。
配备灭火器,做好隔离层的防火工作。
3、连墙件必须随脚手架逐层拆除,待其上部杆件拆除完毕后才能拆除。
严禁先将连墙件整层或数层拆除后再拆脚手架,以防脚手架失稳倒塌。
……
(2)配煤槽悬挑架拆除措施:
配煤槽外脚手架为双排悬挑脚手架,悬挑架设于筒仓下部环梁上,标高为11.050,采用I14工字钢埋入环梁内作为挑架的悬挑梁,梁内锚400,外挑1250~2000,部分为钢管悬挑架(用双道ф14圆钢卡固定在10.950米悬挑板上)。
悬挑外架从11.05~26.87(25.37+1.5)米,总高度14.32米。
连续梁及支架拆除方案
连续梁及支架拆除方案
一、准备工作
1.进行必要的研究和调查,了解连续梁及支架的具体结构和材料,以
便制定合适的拆除方案。
2.检查梁体和支架的安全状况,确保在拆除过程中不会发生意外事故。
3.编制详细的施工图纸和施工计划,明确各个步骤和所需资源。
二、拆除步骤
1.拆除支架:首先,拆除连续梁的支架是必要的。
根据支架的结构类型,可以选择使用打孔机械器具或人工方法进行拆除。
在进行拆除时,应
注意安全,确保支架不会突然坍塌。
2.拆除梁体:拆除连续梁时,可以选择使用拆楼机、破碎锤等机械设备。
在拆除过程中,应先进行分段拆除,从一端开始逐段进行。
确保拆除
时不会对周围结构和设备造成影响。
3.清理残留物:在梁体和支架拆除完成后,需要进行清理工作,清除
残留物和碎片。
这些残留物必须根据环保要求正确处理和处置。
三、安全注意事项
1.在拆除过程中,必须遵循所有安全操作规程,佩戴适当的个人防护
设备,如安全帽、防护眼镜、手套等。
2.严禁超载操作,按照设备的使用说明进行操作,确保设备的稳定性
和安全性。
3.拆除过程中要特别注意周围环境的保护,防止对旁边建筑物、道路、管线等造成损坏。
4.拆除前应对梁体进行详细检查,判断是否存在结构缺陷或已损坏的
部分,以便采取相应的措施。
5.在进行拆除工作时,严禁闲杂人员靠近拆除区域,确保人员安全。
总结:连续梁及支架的拆除是一项风险较高的工程,在进行拆除前要
做好详细的规划和准备工作,并特别注意安全事项。
根据工程的具体情况,可以适当调整和完善拆除方案,确保工程的顺利进行。
现浇连续梁满堂支架施工方案
现浇连续梁满堂支架施工方案一、前言在现代建筑工程中,现浇连续梁是一种常见的结构形式,而施工中的满堂支架起着至关重要的作用。
本文将从实际施工情况出发,阐述现浇连续梁满堂支架的施工方案。
二、施工准备1. 材料准备•钢管及连接件•模板•手动卷扬机•螺栓•水泥、砂、石子等混凝土原材料2. 设备准备•吊篮•叉车•手持式振捣器•手动搅拌机•砼坎车3. 施工人员培训确保施工人员熟悉满堂支架的组装和拆除方法,具备施工相关的安全意识和操作技能。
三、施工流程1. 构架搭设•搭设支承架:根据设计要求,在支承点处设置支承架。
•定位支承梁:固定支承梁,并根据实际情况进行调整。
•安装支撑架:根据设计要求,在支承梁上设置支撑架。
2. 模板安装•横梁支模:按照设计要求,安装横梁支模,并进行调整。
•纵梁模板布置:根据设计要求,在横梁支模之间设置纵梁模板。
•模板固定:使用螺栓等工具将模板固定在支承架上。
3. 混凝土浇筑•混凝土搅拌:将水泥、砂、石子等混凝土原材料按比例搅拌均匀。
•浇筑混凝土:通过砼坎车将混凝土顺利输送至现场,进行浇筑。
•振捣处理:使用手持式振捣器对混凝土进行振捣,确保混凝土密实度。
4. 支模拆除•拆除纵梁模板:在混凝土初凝后,拆除纵梁模板。
•拆除横梁模板:待混凝土达到预定强度后,拆除横梁支模。
四、施工注意事项1.安全第一,施工现场要设置良好的警戒线和防护措施。
2.施工人员需统一着装,佩戴安全帽、安全带等必要的防护装备。
3.施工过程中,应按设计要求进行操作,不得随意更改施工方案。
4.在混凝土浇筑过程中,需注意保持混凝土的湿润,避免过早干裂。
5.拆模过程中,应小心操作,确保不会对混凝土结构造成损坏。
五、总结现浇连续梁满堂支架的施工是一项复杂而精细的工程,需要施工人员严格按照设计要求操作,确保施工质量与安全。
通过本文的详细介绍,希望能对现浇连续梁满堂支架的施工方案有更清晰的了解。
连续梁支架施工方案
连续梁支架施工方案在桥梁施工中,连续梁支架的施工方案至关重要。
连续梁是一种用于跨越较长跨度的桥梁结构,支架的施工方法将直接影响到整个桥梁的稳定性和安全性。
下面将介绍一种高效的连续梁支架施工方案。
1. 施工前准备在进行连续梁支架的施工前,首先需要进行现场勘测和设计方案制定。
根据实际情况确定支架的尺寸和位置,确保支架的承载能力和稳定性。
同时,还需要准备好所需的施工设备和材料,保证施工的顺利进行。
2. 支架搭设支架的搭设是整个施工过程中的重要环节。
首先,在桥梁两侧进行支架基础的施工,确保基础牢固可靠。
然后根据设计方案,搭设好支架的主体结构,采用合适的连接方式进行连接,确保支架的整体稳定性。
3. 浇筑混凝土支架搭设完成后,就需要进行混凝土的浇筑工作。
在浇筑混凝土前,需要对模板进行检查和调整,确保模板的平整和结实。
然后按照设计要求,将混凝土均匀地倒入模板,同时采取振捣等措施,确保混凝土的密实性和均匀性。
4. 支架拆除混凝土充分固化后,就可以对支架进行拆除了。
在拆除支架时,需要谨慎操作,避免对桥梁结构造成损坏。
可以采取逐步拆除的方式,先解除支架的连接部分,然后逐步拆除支架的各个组成部分,直至支架完全拆除。
5. 检查验收支架拆除完成后,需要进行对整个支架工程的检查验收工作。
检查项目包括支架的搭设是否符合设计要求、混凝土的质量是否达标等。
只有经过严格检查验收后,桥梁才能正式投入使用。
通过以上施工方案的严格执行,可以有效保证连续梁支架施工的质量和安全,确保桥梁结构的稳定和可靠性。
希望以上内容能为相关工程的实施提供一定的参考和帮助。
满堂支架专项施工方案
第一章专项施工方案1.1 满堂支架支架搭设与拆除方案1.1.1 工程概况桥梁全长:254.3米。
跨径布置为(3X 25) + (4X 25) + (3X 25) =250米上部结构形式为预应力混凝土现浇箱梁,桥梁左幅21.6米,右幅21.6米。
采用满堂支架现浇。
现浇段桥梁参数表1.1.2 机械设备配备机械设备配备表1.1.3 地基处理施工现场天然地基的承载力具有明显的差异,湟水河区经筑岛换填后分层压实处理,天然地基条件较好的区段经压实后在原地面以上部分采用填片石,并分层压实后作为支架搭设区的地基持力层。
现浇段地基换填在桩基施工完成后进行,桩基施工时应注意避免泥浆及沉渣等不利填料埋入桥跨区。
地基表面清表整平后采用18t振动压路机分层辗压。
填高后地基顶面高于原地面不小于50cm处理范围超过支架搭设区域边长2m 以上,地基外边线纵向设矩形排水沟,同时设2%双向横坡排地表水,地表水由横坡汇入纵向排水沟后排出场外,经处理后的地基表面浇筑砼硬化层。
硬化层强度形成后,可进行支架立杆垫板的搭设放样。
1.1.4 支架搭设与拆除ir---支架设计采用满堂钢管支架(剪刀撑及其他用于加固杆件采用普通扣件式钢管)拟进场钢管截面规格为 ①48X 3.5mm 支架最大搭设高度小于5.5m,纵向间距为0.9m ,(24X 0.9 ) 步距采用墩柱前后1.5米附近采用0.6m ,跨中采用1m ,横断面小于6m 范围内设一道剪刀撑,纵向剪刀撑沿支架两侧及箱梁腹板轴线位置分别布设一道(共8道),每孔支架两端按每三步设一道之字形水平面上横向斜撑加强,并在横断 面上根据《建筑施工扣件式脚手架安全技术规范》 (JGJ 166-2008 )增设斜杆加固。
支架搭设断面图示如下:支架搭设时,在经换填压实的原地面上铺填石渣层压实(地质条件较好的暨 有路面,可不加铺石渣层),石渣层顶面浇筑砼硬化层,砼硬化层以上分别为: 5cm 厚木垫板、可调节钢底托、扣件式满堂支架、可调钢顶托、10X 10c m 方木纵 梁、10X 10cm@25c 木枋横梁、18mn 厚胶合板。
现浇箱梁满堂支架拆除方案
中跨剩余支架拆除时间:10月19日~10月20日
边跨支架拆除时间:10月21日~10月23日
3.2、拆除顺序
拆架程序应遵守由上而下,先搭后拆的原则,即先松顶托,使底板、翼缘板底模与梁体分离。拆架时一定要先拆箱梁翼板后底板或先外伸梁后主梁,并必须从跨中对称往两边拆。支架拆除宜分两阶段进行,先从跨中对称往两端松一次支架,再对称从跨中往两端拆,而且在整个拆架过程中必须有技术和安全人员跟班指挥与检查,以防拆架产生过大的的瞬时荷载引起不应有的施工裂缝。
2.3.3、门洞上横梁的搭设
跨江浦路门洞上横梁采用贝雷片跨越门洞,采用2[10槽钢将横梁点焊连成整体,为了防止杂物坠落,在槽钢上放置一层竹胶板遮挡。同时将横桥向门洞前后用竹胶板在工字钢上各伸长2m作为遮挡,防止杂物坠落,砸伤车辆。具体门洞布置图如下:
三、支架拆除施工工艺
3.1、拆架时间
现浇筑箱梁支架何时可拆除,应按施工设计图的要求:结构物现浇砼强度达设计要求100%;结构物有关的预应力工程施工完成;经过单位工程负责人、质量自检人员和监理工程师的检查验证,确认不再需要支架时,与相关交通部门协商封锁措施,经相关交通部门同意,并由监理工程师批准确认,方可拆除施工支架。具体拆除时间如下:
施工总指挥:
作业组负责人:
协调配合:
技术负责人:
技术员:
安全负责人:
现场防护负责人:
吊车指挥:
电工:
材料负责人:
(2)现场作业人员分工
电气焊组(2人,组长:方维)负责卸除横纵梁连接螺栓及剪刀撑、横联,解除钢管立柱与基础的联系。
吊装组(8人,组长:周玉年玉年)负责摆放拆除材料。
四、人员分配及设备
4.1、组织机构
模板及其支架的设计与拆除施工方案
第一节模板及支架设计一、编制依据本方案的编制主要依据以下资料:现有施工图纸。
哈尔滨工程大学图书馆施工组织设计混凝土结构施工质量验收规范GB50204-2002黑龙江省建筑工程施工质量验收标准,混凝土结构工程DB23/716-2003建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)混凝土结构设计规范GB50010-2002建筑结构荷载规范(GB 50009-2001)钢结构设计规范(GB 50017-2003)等规范《建筑工程施工手册》(2005版中国建筑工业出版社)二、工程概况哈尔滨工程大学图书馆工程总建筑面积49496m2,地上六层(局部七层),地下一层。
平面呈椭圆形,结构上左右对称;立面上中间高(6层),两翼低(5层)。
2、工程质量要求本工程混凝土观感要求为清水混凝土。
要求混凝土表面平整光滑,色泽均匀一致,线条平直,无碰损及污染,对拉螺栓及施工缝的设置整齐美观。
因此模板工程是关键工序中的关键环节,必须从模板选材、操作工艺、管理方法、技术措施、材料投入、成品保护等方面精细设计,确保模板工程在任何一个环节上都处于受控状态。
3、结构情况本工程为框架结构,柱网间距7.5*7.5,标准层层高5.1m。
框架主梁截面350*650,次梁300*500,板厚120mm;E~H,15~18轴间为共享大厅,层高跨两层,高度10.2m,密肋井字梁结构,主梁450*1400mm,次梁300*1000mm;四层KL6截面600*1200m.三、模板施工部署一)施工段划分本工程落地面积约1万平方米,平面上划分为两个施工区,1~1/16轴为第一施工区,1/16~32轴为第二施工区;每个施工段又划分为两个施工段,第一施工段以12轴为界线,第二施工段以21轴为界线。
每个施工区内各投入一个木工班组,单独在各自分区的两个施工段形成流水作业,以加快施工进度。
二)模板及支撑体系的选择1、墙体模板及支撑体系1)地下室外剪力墙选择钢模板,采用止水拉片,拉片厚≥1.2mm,宽50mm。
