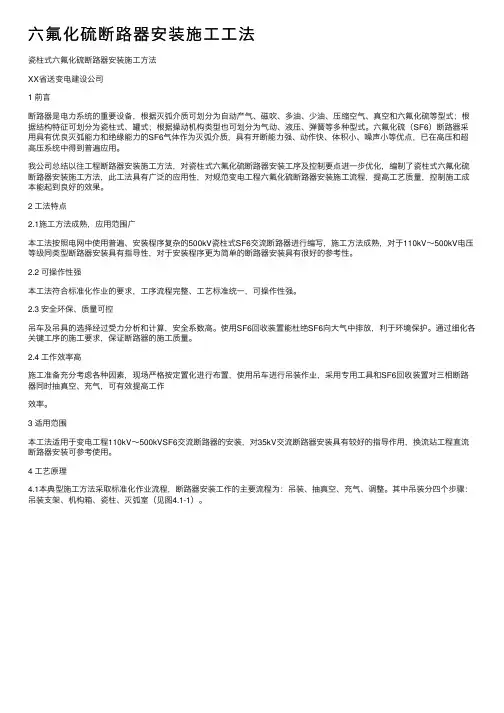

六氟化硫断路器安装施工工法

瓷柱式六氟化硫断路器安装施工方法

XX省送变电建设公司

1 前言

断路器是电力系统的重要设备，根据灭弧介质可划分为自动产气、磁吹、多油、少油、压缩空气、真空和六氟化硫等型式；根据结构特征可划分为瓷柱式、罐式；根据操动机构类型也可划分为气动、液压、弹簧等多种型式。六氟化硫（SF6）断路器采用具有优良灭弧能力和绝缘能力的SF6气体作为灭弧介质，具有开断能力强、动作快、体积小、噪声小等优点，已在高压和超高压系统中得到普遍应用。

我公司总结以往工程断路器安装施工方法，对瓷柱式六氟化硫断路器安装工序及控制要点进一步优化，编制了瓷柱式六氟化硫断路器安装施工方法，此工法具有广泛的应用性，对规范变电工程六氟化硫断路器安装施工流程，提高工艺质量，控制施工成本能起到良好的效果。

2 工法特点

2.1施工方法成熟，应用范围广

本工法按照电网中使用普遍、安装程序复杂的500kV瓷柱式SF6交流断路器进行编写，施工方法成熟，对于110kV～500kV电压等级同类型断路器安装具有指导性，对于安装程序更为简单的断路器安装具有很好的参考性。

2.2 可操作性强

本工法符合标准化作业的要求，工序流程完整、工艺标准统一，可操作性强。

2.3 安全环保、质量可控

吊车及吊具的选择经过受力分析和计算，安全系数高。使用SF6回收装置能杜绝SF6向大气中排放，利于环境保护。通过细化各关键工序的施工要求，保证断路器的施工质量。

2.4 工作效率高

施工准备充分考虑各种因素，现场严格按定置化进行布置，使用吊车进行吊装作业，采用专用工具和SF6回收装置对三相断路器同时抽真空、充气，可有效提高工作

效率。

3 适用范围

本工法适用于变电工程110kV～500kVSF6交流断路器的安装，对35kV交流断路器安装具有较好的指导作用，换流站工程直流断路器安装可参考使用。

4 工艺原理

4.1本典型施工方法采取标准化作业流程，断路器安装工作的主要流程为：吊装、抽真空、充气、调整。其中吊装分四个步骤：吊装支架、机构箱、瓷柱、灭弧室（见图4.1-1）。

a.吊装支架

b.吊装机构箱

c.吊装瓷柱

d.吊装灭弧室

图4.1-1 500kV瓷柱式SF6断路器吊装示意图

因断路器结构型式不同，吊装程序会存在一定差异，但吊装过程的安全、工艺质量的控制方法是相同的。

4.2通过抽真空，对气室进行干燥和检漏。在高真空度下，真空泵将灭弧室、瓷柱、三联箱和SF6气体管路内绝缘材料、金属材料、气室空间内的微量水分抽吸出来，实现干燥的目的。同时可通过真空度下的负压检漏，判断断路器的密封情况。

4.3 充SF6气体的作用是灭弧和建立断路器内部绝缘，同时可通过额定气压下的正

压检漏，进一步判断断路器的密封情况。

5 施工工艺流程及操作要点

5.1 施工工艺流程图

断路器安装施工工艺流程图见图5.1-1。

图5.1-1 断路器安装施工工艺流程图

5.2 施工操作要点

5.2.1 施工准备

5.2.1.1技术准备

（1）收集前期资料

主要收集断路器施工图纸、技术协议、设备外形尺寸图和安装使用说明书等。

（2）核对参数和尺寸

1）设备出厂技术参数是否满足设计图纸要求。

2）基础螺栓预埋尺寸、外形尺寸是否与电气、土建施工图纸一致。

3）基础二次电缆预留孔位置是否与电气、土建施工图纸一致。

4）设备供货是否与合同相符，附件如基础螺栓、厂供电缆、安装试验专用工具、备品备件等供货是否明确。

（3）编写安装技术措施

根据所收集的资料，结合现场实际情况制定《断路器安装技术措施》，对断路器安装方法、所需的人员、机具、材料进行整体策划，并明确安全、质量、环境、工期控制措施。安装技术措施按要求审批后报监理进行审查批准。

（4）交底

根据审批后的方案对全体施工人员进行交底，确保每一位施工人员均了解断路器安装工作的安全、环境、技术、质量控制要点。

5.2.1.2场地准备

检查作业范围内的场地应平整、夯实，施工道路应通畅。设备的摆放位置、地面组装作业区域设置合理，吊车、高空作业车有足够的作业空间。安装作业前，应装设安全围栏将作业区进行围护，并悬挂标示牌。施工平面应进行定置化布置管理。

（1）设备摆放区应考虑设备运输单元外形尺寸和重量，设备到达施工现场后，在摆放位置垫放枕木，将小型附件按相序摆放在基础附近，本体等大型设备摆放于靠近吊车停放位置附近的空地上。三相设备摆放应整齐，设置防潮和防碰撞标识，宜采取围护措施。

（2）地面组装作业区应按最大组装单元的外形尺寸和重量设置，一般选择道路进行地面组装作业，作业区域铺设彩条布进行衬垫，在设备下部垫设枕木进行保护。

（3）吊车、高空作业车摆放应保证其作业半径可满足断路器安装的需要。

5.2.1.3人员准备

（1）所有施工人员应进行作业前培训和交底。起重指挥、吊车操作员、高空作业车操作员、安全员、质检员等应持证上岗。

（2）安装工作宜在厂家服务人员指导下进行。

（3）主要安装人员配置及职责参考表5.2.1-1。

表5.2.1-1 断路器主要安装人员配置表

5.2.1.4工机具准备

（1）工机具应按要求到达施工现场，并经验收合格，能够满足施工现场需要。

（2）通过受力分析计算选择吊车和吊具，以满足安全吊装断路器的要求。（受力分析计算过程见附件一：吊车及吊具的选择）

（3）其他安装施工机具配置详见“6.1 主要工机具”章节。

5.2.1.5材料准备

（1）安装材料全部到达施工现场，并经验收合格。

（2）断路器安装用材料配置详见“6.2主要材料”章节。

5.2.2 开箱检查

5.2.2.1开箱检查程序

（1）根据设备到货情况及后续工作安排，提前向监理提交《设备开箱申请表》。

（2）开箱由监理组织，物资管理单位代表、厂家服务人员、施工人员参加。

（3）开箱时确认设备装箱清单所在位置，进行针对性开箱，获取设备装箱清单、出厂合格证、试验报告、安装使用说明书等。

（4）核对确认断路器型号、参数正确，备品备件、专用工具等符合技术协议要求，
