AN9611接地导通电阻测试仪操作规程

AN9611接地导通电阻测试仪操作规程1 目的为使测试电阻值准确可靠，避免误操作造成测试失准或仪表损坏，特制订本规程。

2 主要技术参数2.1 使用环境：温度：20±1.5℃湿度：小于80%无腐蚀性气体及导电尘埃影响。

2.2.试验电流(允许误差：±5%) (5~30)A2.3.试验电流(允许误差：±5%) 10A / 25A2.4.测量范围 10A: (0~600)mΩ； 25A: (0~300)mΩ2.5.最大允许误差±2.5% 分辨率 1 mΩ2.6.电流源空载电压＜6V2.7.输出频率 50Hz/60Hz3 操作程序3.1 使用前首先接通电源进行检查(不接测试线).逐一选择各工作状态,选择各预置值,启动测试,观察各测试项显示情况.若接通电源后有异常现象,如无显示、无键响应、不启动、无输出，就关闭电源开关并拔掉电源插头，检查位于仪器后面板的保险丝是否完好及机内电连线是否连接良好。

确认检查完好后再次开启动。

3.2 接通仪器电源后，约延时5秒仪器进入待机状态。

3.3 预置1、在待机状态时按“预置”键进入预置状态，预置电阻显示窗口数值闪动，此时可按“增”“减”键修预置电阻值。

2、在待机状态时按“预置”键进入预置状态，预置电流显示窗口数值闪动，此时可按“增”“减”键修改测试电流输出的预置值。

3、按动“预置”键至测试时间显示窗口数值闪动，此时可按“增”“减”键修改预置测试时间。

4、按动“预置”键至预置电阻显示窗口数值闪动，此时可按“增”“减”键修改预置电阻5、在完成预置电阻后，按动“预置”键预置测试时间值。

3.4校验校验步骤：使仪器处于待机状态，按下图所示将测试线接至仪器的“恒流输出”，“测量输入”端子，再将两测试线的另一端短接后按“启动”键，这时接地电阻测量值显示窗口应显示测试线电阻和接触电阻的实测值，若显示为“0.000”，表示仪器已经校验过；若不为“0.000”，则应按下“校验”键约2秒钟至实测值变为“0.000”，按“停止”键，仪器即校验好，再进行测试时，便能自动消除测试线电阻和接触电阻。

绝缘导通测试仪 3131A 使用说明

使用说明绝缘/导通测试仪MODEL 3131A目录1. 安全警告2. 特性3. 性能规格4. 仪表布局5. 测量准备5.1 盒盖5.2 零调整5.3 检查电池电压5.4 连接测试探棒5.5 检查测试探棒6. 测量6.1 被测回路电源检测及断开6.2 绝缘电阻测试6.3 导通测量（电阻测试）6.4 连续测试7. 背光灯功能8.更换电池8.1 更换电池8.2 更换保险丝9. 附件9.1 肩带与测试探棒的安装10. 清洁1. 安全警告z设计符合以下国际安全规格IEC 61010-1 CAT . III 600V污染度2IEC61010-2-31 手持型探棒安全规格IEC61557-1/2/4 低压配电系统测试设备IEC60529（IP54）防水防尘IEC61326 EMC说明书中包括警告和安全规则，用户必须严格遵守以确保操作安全。

因此，使用前，务必通读操作指示。

警告●使用前，通读并理解说明书。

●请随身携带说明书以确保可随时参阅。

●必须由专业工程师严格按说明书中内容操作，任何错误操作造成的人身事故或仪器受损，共立（KYORITSU）公司概不负责。

●理解并遵守这本说明书中的安全操作说明。

必须遵守上述操作说明，如不遵守，测量时可能会导致人身伤害和仪表的毁坏。

仪表上标志，提醒用户在安全操作时，必须参阅说明书中的相关操作说明。

请务必阅读说明书中标志后的操作说明。

危险：表示操作不当导致严重或致命的伤害可能性很高。

警告：表示操作不当可能会导致严重或致命的伤害。

小心：表示操作不当可能会导致人身伤害或仪表的毁坏。

危险●请勿在通电回路中使用。

●请勿在可燃性气体的环境里进行测量，否则，可能会产生火花引起爆炸。

●测量时请握在测试线保护栏后。

●仪器表面或手潮湿时请勿测量。

●测量时不要打开电池盖。

警告●非正常情况下不要进行测量，例如：机体损坏，仪器或测试线金属部件的裸露。

●测试线连接被测设备时，请勿变更量程。

●请勿对仪器进行更换部件或改造。

接地导通测试仪安全操作及保养规程

接地导通测试仪安全操作及保养规程一、前言随着电力行业的快速发展，电器设备种类繁多，为保证电器设备的正常运行和用户的安全使用，接地导通测试仪被广泛应用于各个领域。

然而，使用接地导通测试仪操作不当可能会带来非常严重的安全隐患，如电击、短路等，对使用人员甚至设备也会造成很大的损害。

因此，正确使用和保养接地导通测试仪是非常重要的。

二、使用前准备在使用接地导通测试仪之前，使用人员必须严格按照以下步骤进行准备：1.检查仪器是否完好无损，无电池漏液、电线老化等情况，如有问题应及时更换。

2.检查测试仪的接口和测试连接器是否干净。

如有污物应清理干净。

3.检查测试仪的保护盖或检测笔是否完好，如有损坏应及时修补或更换。

三、操作步骤正确的操作步骤是保证接地导通测试仪使用安全性的重要保证。

按照以下步骤进行操作：1.将测试笔连接到测试仪上，并将另一端安全接地。

2.打开测试仪，进入测试状态。

此时警告灯将会闪烁，发出声音警告使用者警惕。

3.将测试笔放到测量目标的接地部分，测量值会出现在测试仪上。

需要注意的是，操作人员在使用接地导通测试仪时，必须佩戴耐压手套，穿防护鞋和服装，并保持干燥。

如有发热、头晕、恶心等不适感觉，应当立即停止测试并检查仪器和电源及周边电气设施是否安全。

四、注意事项1.使用接地导通测试仪时，必须注意其额定使用电压范围，不能将其应用在超自身承受电压范围的应用场景。

2.限制测试时间。

在进行高频率测试时，应该考虑限制测试时间，以防止潜在的危险。

3.确保连接正确。

在使用接地导通测试仪时，必须确保连接正确，不能插错插口，否则可能会造成设备毁坏和人身安全隐患。

五、保养与维护1.定期检查仪器电线和连接器是否有老化、损坏、鼓包等情况，并及时进行维修和更换。

2.不使用时应该将接地导通测试仪放到仪器袋内保存，避免日晒雨淋和摩擦。

3.定期清理仪器表面和连接器，以保持清洁。

4.安装新电池时，请勿滴入电池液，以免造成短路。

六、总结以上所述内容是接地导通测试仪安全操作及保养规程，使用人员在使用接地导通测试仪时，必须按照正确的操作步骤，遵循注意事项，并进行好保养与维护，在使用过程中保证人身安全和设备安全，以获得最好的测试效果。

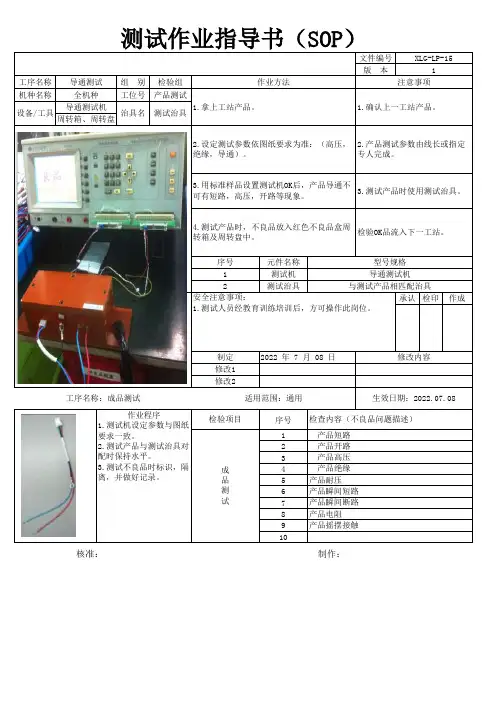

线束电气测试作业指导书

检验项目
成品测试
序号
1 2 3 4 5 6 7 8 9 10
检查内容（不良品问题描述）
产品短路产品开路产品高压产品绝缘产品耐压产品瞬间短路产品瞬间断路产品电阻产品摇摆接触
制作：
专人完成。
3.用标准样品设置测试机OK后，产品导通不可有短路，高压，开路等现象。
3.测试产品时使用测试治具。
4.测试产品时，不良品放入红色不良品盒周转箱及周转盘中。
检验OK品流入下一工站。
序号
元件名称
型号规格
1
测试机
导通测试机
2
测试治具
与测试产品相匹配治具
补充事项：
安全注意事项：
1.测试产品与所用测试治具相匹配，治具保持 1.测试人员经教育训练培训后，方可操作此岗位。
承认检印
干净。
2.待测试与已测试产品
做好区分，隔离。
作成
工序名称：成品测试作业程序
1.测试机设定参数与图纸要求一致。 2.测试产品与测试治具对配时保持水平。 3.测试不良品时标识，隔离，并做好记录。
核准：
制定修改1 修改2
2022 年 7 月 08 日
适用范围：通用
修改内容生效日期：2022.07.08
测试作业指导书（SOP）
工序名称导通测试组别
机种名称
全机种
工位号
设备/工具导通测试机治具名周转箱、周转盘
检验组
作业方法
产品测试
1.拿上工站产品。测试治具
文件编号
XLG-LP-15版本来自1注意事项1.确认上一工站产品。
2.设定测试参数依图纸要求为准：（高压， 2.产品测试参数由线长或指定
绝缘，导通）。

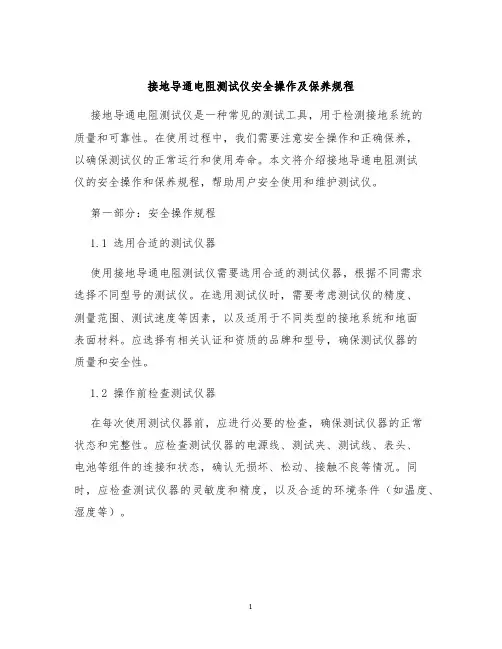

接地导通电阻测试仪安全操作及保养规程

接地导通电阻测试仪安全操作及保养规程接地导通电阻测试仪是一种常见的测试工具，用于检测接地系统的质量和可靠性。

在使用过程中，我们需要注意安全操作和正确保养，以确保测试仪的正常运行和使用寿命。

本文将介绍接地导通电阻测试仪的安全操作和保养规程，帮助用户安全使用和维护测试仪。

第一部分：安全操作规程1.1 选用合适的测试仪器使用接地导通电阻测试仪需要选用合适的测试仪器，根据不同需求选择不同型号的测试仪。

在选用测试仪时，需要考虑测试仪的精度、测量范围、测试速度等因素，以及适用于不同类型的接地系统和地面表面材料。

应选择有相关认证和资质的品牌和型号，确保测试仪器的质量和安全性。

1.2 操作前检查测试仪器在每次使用测试仪器前，应进行必要的检查，确保测试仪器的正常状态和完整性。

应检查测试仪器的电源线、测试夹、测试线、表头、电池等组件的连接和状态，确认无损坏、松动、接触不良等情况。

同时，应检查测试仪器的灵敏度和精度，以及合适的环境条件（如温度、湿度等）。

1.3 使用测试仪器时注意安全在测试接地系统时，应注意安全操作。

首先，应按照测试仪器的使用说明书操作，保证电源的接通和测试线路的正确连接。

同时，在测试过程中应保持适当的距离和位置，以避免触电和碰撞等安全风险。

特别是对于高压线路、雷电保护区域等特殊场合，需要采取相应的安全防护措施，确保测试人员的安全。

1.4 测试结束后的处理在测试结束后，应及时关闭测试仪器的电源，并拆除测试线路和测试夹。

同时，应清理测试夹和测试线的表面，并进行必要的消毒处理。

对于测试仪器本身，应存放在干燥、通风的环境中，避免受到日晒、潮湿等影响。

第二部分：保养规程2.1 测试仪器的日常保养日常保养是测试仪器保持良好使用状态和延长使用寿命的基础。

对于接地导通电阻测试仪，应每日对测试仪器进行检查和清洁。

可以使用软布或刷子清洁测试仪器的表面和内部，移除杂质和污垢。

同时，也可以使用润滑油或硅油等涂抹在测试仪器的连接部分和电池等部件上，以保持其顺畅和稳定。

三头USB充电器导通测试仪操作指导书

1.目的：
为规范三头USB 充电器导通测试仪使用，确保仪器能准确检测，使生产品质能够得到有效管控，特制定此作业指导书。

2.范围：
本文件适用于公司内所有三头USB 充电器导通测试仪的使用。

3.仪器操作界面简述 3.1仪器图示
3.2 操作界面说明
4、测试步骤说明： 4.1参数设定
4.1.1打开电源开关，点击屏幕上参数设置键,依照规格书设定好电流，电压上下限及测试时间。

测试键
显示界面
电源键
测试值显示区域
参数设定区域
不良统计区域
电源插座
USB 测试插孔点击此处，进入进行参数设置
4.2产品测试
4.21.将产品与测试设备连接，按测试键。

连接示意图
测试键
4.2.2 记录屏幕上显示的电流值与电压值，不良统计区红色表示NG，绿色表示OK 。

4.2.2 测试完后取出产品，关闭仪器电源。

5、注意事项：
5.1每天上班前对测试仪进行保养与点检。

5.2测试时禁止重复开关机。

5.3在搬运过程中注意轻拿轻放，避免碰撞。

5.4非专业人员请勿打开机壳，以免触电及损坏设备。

5.5 仪器使用时禁止触碰电源插座，防止触电。

线材导通测试工站SOP

页码(Page)33B 修改记录更改测试条件2012.8.302.测试治具.杨亚军2012.8.30制定审核核准修改说明日期1.8688测试机.
使用工具
1.上工位制品.
使用物料
1.测试条件存档后测试机不可随意调试,且测试过程中,每隔2小时要用标准测试样品对测试机进行确认一次.
2.测试过程中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善.
3.作业员要测试仔细，不可将不良品流入下工站.注意事项
1.依工程蓝图要求的测试条件对测试机进行参数设定，然后拿标准样品线对照
接点表来确认测试治具是否OK.OK后由IPQC再次确认并存入档案.
2.取1PC制品,将各CONN插入对应的治具中,此时测试机进行自动测试,当测试机发出“滴滴”的声音时,表示良品,良品显示“PASS”绿色灯会亮,不良品显示“FAIL”红色灯会亮.
3.测试条件：DC:50V/1ms.导通:20欧姆
4.测试完后，不良品贴上电气不良标签，放入指定不良品盒内，然后记录到不良报表上,良品整齐摆放到作业台面上，以利后续工站作业.作业图示
作业步骤A1版本(REV)测试3
工站名称SOP-EN-1240文件编号作业指导书(S.O.P)CU04B78-C1适用机种
图一
良品显示图二。

深圳联欣科技导通机LX750_LX760说明书

M) ................................................................................................................15
P1
LX-750/LX-760
使用手册
...........................................................................................................................13
手册
II.1.C 输出点位寻找 ...........................................................................................................................14
目录
CHAPTER I 一般说明 ...............................................................................................................5
I.1 包装与配备 .................................................................................................................................5 I.2 本使用手册用字与符号说明 .....................................................................................................5 I.3 测试机之基本操作 .....................................................................................................................6 I.4 各部位名称 .................................................................................................................................7 I.4.A 前面板 .........................................................................................................................................7 I.4.B 背面板(请参考下图)...................................................................................................................8 I.5 安装 .............................................................................................................................................9 I.6 按键使用说明 .............................................................................................................................9 I.6.A 系统(SYSKEY)按键群组 ............................................................................................................9 I.6.B 量测快速键(FASTKEY)按键群组 ............................................................................................10 I.6.C 控制按键(EDITKEY)群组 ........................................................................................................10 I.6.D [ENTER] 确认键.....................................................................................................................10 I.6.E [TEST] 开始量测键................................................................................................................10 I.6.F 操作辅助键(SOFTKEY)群组 ....................................................................................................10 I.6.G [RESET] 系统重置键，相当于暖开机(WARM START)......................................................10

关于接地引下线导通测试仪的操作介绍测试仪操作规程

关于接地引下线导通测试仪的操作介绍测试仪操作规程接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能充分电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。

因此在《防止电力生产重点事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

接地引下线导通测试仪的操作1、按图三接线方法接线仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+；小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I—，小的叉子接在黑色接线柱U—。

2．先找出与地网联接合格的引下线作为基准点。

3．使用接地引下线导通测试仪自配的两根测量线（50米、5米）一端插入仪器接线座；带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。

4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。

5．接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

按“测量”键后即开始测试，屏幕中心的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。

6．弹起“测量”键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

导通测试仪操作规范

一、操作准备1、取电脑测试仪：NMC60及B072P039专用治具并将其连线连接好。

2、打开面板电源开关“POWER”即显示＂菜单1.检测＂字样,如显示别的字样则旋转面板上的＂SECECT”选择旋钮,直至显示＂菜单１．检测＂7字样．3、按下面板上的“SET”确认键，显示“B072P039”字样，如否，则选择旋转面板上的“SECECT”直至显示“B072P039”字样。

4、按上面板上的“SET”确认键，显示“B072P039 #1：A27—B27”字样。

5、再一次按下面板上的“SET”键，显示“配线检测OK：×× NG：×× ”字样，则表示测试仪器处于待检状态。

二、操作步骤取一支B072P039线材将尾部兰、棕、绿/黄插入治具相应的端口及鳄鱼夹，再将连接器插入治具上的连接器端口，然后再将头部的CN011插入治具的三孔插座，2秒钟后，仪器显示“OK”或“NG”字样，相应的：“OK”及“NG”指示灯亦发光，同时将听到扬声器发出“嘀”一声响，表示“OK”，连续响表示“NG”。

三、注意事项1、不要把装水的容器放在仪器上，否则容易引起触电。

万一仪器进水，请立即切断电源。

2、不要在电线上压放重物或接触发热的器具。

否则会引起触电、火灾或灼伤。

3、不要用湿手插拨电源线，否则容易引起触电。

4、仪器冒烟或发出怪味等异常现象，请立即停止使用。

否则会引起火灾、触电等。

5、凡带有电压、电流和静电的连接器与线束都不能与仪器连接。

6、不要放在温度过高或过低的地方。

否则会引起故障或不能正常操作。

不要放在直射阳光或发热的物体旁。

高温高湿的环境对仪器与仪器内部有不良影响，请尽量在常温23℃左右使用。

7、不要放在有磁场的地方。

电磁场会影响仪器的正常工作。

8、操作准备由车间组长以上人员设定，操作员工测试时，只需按“SET”键测试，严禁按任何其他按钮，违者按违反操作规程处理。

线材测试仪(导通机)的校准方法介绍

４１１数学模型．．
