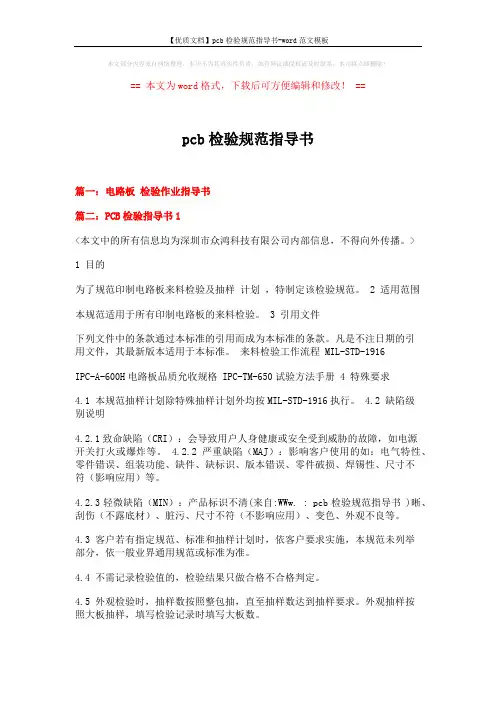

>1 目的为了规范印制电路板来料检验及抽样计划，特制定该检验规范。
2 适用范围本规范适用于所有印制电路板的来料检验。
3 引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是不注日期的引用文件，其最新版本适用于本标准。
来料检验工作流程 MIL-STD-1916IPC-A-600H电路板品质允收规格 IPC-TM-650试验方法手册 4 特殊要求4.1 本规范抽样计划除特殊抽样计划外均按MIL-STD-1916执行。
4.2 缺陷级别说明4.2.1致命缺陷（CRI）：会导致用户人身健康或安全受到威胁的故障，如电源开关打火或爆炸等。
4.2.2严重缺陷（MAJ）：影响客户使用的如：电气特性、零件错误、组装功能、缺件、缺标识、版本错误、零件破损、焊锡性、尺寸不符（影响应用）等。
4.2.3轻微缺陷（MIN）：产品标识不清(来自:WWw. : pcb检验规范指导书 )晰、刮伤（不露底材）、脏污、尺寸不符（不影响应用）、变色、外观不良等。
4.3 客户若有指定规范、标准和抽样计划时，依客户要求实施，本规范未列举部分，依一般业界通用规范或标准为准。
4.4 不需记录检验值的，检验结果只做合格不合格判定。
4.5 外观检验时，抽样数按照整包抽，直至抽样数达到抽样要求。
外观抽样按照大板抽样，填写检验记录时填写大板数。
4.6 取板时需戴上洁净的手套，取板过程中注意不要擦花、损伤到板面，有工艺边的注意不要损伤工艺边，不能接触焊盘、金手指、按键等部位。
4.7按检验项目进行检验及判定重新包装对检验物料进行标识。
5 检验内容5.1 具体检验内容见表1:表1 检验内容表<本文中的所有信息均为深圳市众鸿科技有限公司内部信息，不得向外传播。
