水平井测井工艺演示
水平井测井工艺演示1. 引言水平井是一种特殊的井型，其井身倾斜角度接近于水平。
水平井的应用范围广泛，可以用于提高油井的产能、延长油藏寿命等方面。
而测井作为油田勘探开发中重要的技术手段，对于水平井的测井也有着重要的意义。
本文将介绍水平井测井的工艺流程以及所需的仪器设备。
2. 水平井测井工艺流程水平井测井的工艺流程包括以下几个步骤：2.1 井筒清洗在进行水平井测井前，需要先对井筒进行清洗，以清除井筒内的沉积物、游离泥浆等杂质。
清洗井筒可以使用高压泵将清洗液注入井筒，通过冲刷的方式将井筒内的杂质清除。
2.2 井眼修整井眼修整是指在水平井的建立过程中，对井眼进行修整，使井眼直径均匀、光滑。
井眼修整可以提高后续操作的顺利进行，降低测井过程中的摩阻。
2.3 安装测井仪器在水平井测井过程中，需要选择合适的测井仪器进行测量。
常用的测井仪器有电阻率测井仪、自旋共振测井仪等。
将测井仪器沿着井筒低点方向安装入井。
2.4 进行测井操作测井操作包括测量电阻率、自旋共振等参数。
根据实际需求，可以选择不同的测井方法进行测量。
在测井过程中，仪器会通过发送信号并记录返回信号，根据信号的变化来推算地下岩石的性质。
2.5 数据处理与分析完成测井操作后，需要对所得的数据进行处理与分析。
根据测井仪器的测量结果，可以确定地下岩石的电阻率、自旋共振特征等。
通过对数据的处理与分析，可以得出有关油井的地质特征、油藏储量等重要信息。
3. 水平井测井所需的仪器设备进行水平井测井需要使用一系列的仪器设备，常用的设备包括：•高压泵：用于清洗井筒，将清洗液注入井筒。
•井眼修整工具：用于修整井眼，提高井筒光滑度。
•电阻率测井仪：用于测量地下岩石的电阻率特征。
•自旋共振测井仪：用于测量地下岩石的自旋共振特征。
•数据处理与分析软件：用于对测井数据进行处理与分析。
4. 结论水平井测井工艺是油田勘探开发过程中的重要环节，通过测井可以获取有关油井地质特征、油藏储量等信息。

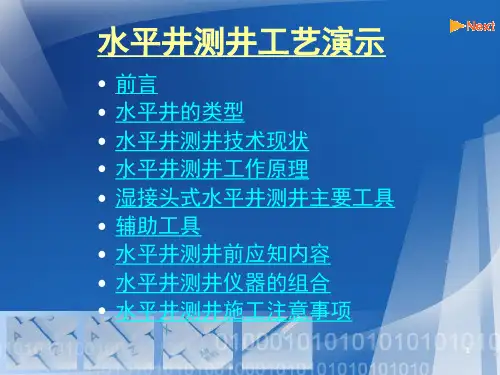

《水平井测井工艺》PPT课件
大曲率半径水平井 中曲率半径水平井 小曲率半径水平井
造斜曲率的不同可以影响测井仪器串
上设置柔性短节的数量，使仪器本身 能通过钻具所经过的轨迹。
3
小曲率半径水平井
中曲率半径水平井
大曲率半径水平井
造斜曲率为1.5°~3°/100ft
造斜曲率为8°~50°/100ft 造斜曲率为20°~60°/100ft
5
所示。
二、水平井测井技术现 状
TLCS钻杆输送系统
钻杆
国外的钻杆输送电缆测井系统有斯伦贝谢公司的 TLCS系统、 哈里伯顿公司的Tool-Pusher系统和西方阿特拉斯的PCL系统。
胜利测井公司在消化吸收国外湿接头水平井测井系统的基础
上，开发成功了自己的湿接头式水平井测井工具，并在生产
中普遍使用，取得了明显的经济效益。
23
5. 井口显示器
井口显示器放到井口供钻工使用。它能显示出仪器串的受力情 况，这对钻工来说非常重要。井下张力比钻具的指重计灵敏得多， 这种灵敏度非常重要，因为有的仪器在5000镑压力下就会变形， 其它仪器在10000镑时就会损坏。
如果使用井口显示器并使用井口通信系统，就能使钻工很容易 地控制测井速度，使工程师腾出更多的时间集中精力测井。
于井下快速接头的公插头对接无误；
泵下枪 — 枪的底步成斜面状，在斜面的顶部设有 与井下快速接头中导向键、弹簧锁紧装置
相匹配的缺口；
17
五、辅助工 具
• 偏心短节
旋转短节
井下张力
柔性短节
井口显示 器
导向胶 锥／间 歇器
18
皮肌炎图片——皮肌炎的症状表现
• 皮肌炎是一种引起皮肤、肌肉、 心、肺、肾等多脏器严重损害的， 全身性疾病，而且不少患者同时 伴有恶性肿瘤。它的1症状表现如 下：
水平井测井工艺
二）湿接头式水平井测井主要工具
1. 旁通总成 辽 河 石 油 勘 探 局 测 井 公 司
2. 过渡短节
3. 公头总成
4. 泵送接头总 成
1. 旁通总成
辽 河 石 油 勘 探 局 测 井 公 司
密封总成 电缆夹
旁通短节
上面的槽是用来放置电缆卡子的地方。 带有丝扣的通道口使电缆 进入钻杆内并具有密封作 用。 槽两侧的小孔是用剪切 螺栓把电缆卡子固定到 旁通上的地方。
四、泵出法水平井测井工艺介绍
辽 河 石 油 勘 探 局 测 井 公 司
2、能完成的测井项目 1）声感组合 2）放射性 3、泵出法水平井测井工艺的优缺点 1 ）优点：设备成本低、操作简单，解决仪器 故障时间短。 2 ）缺点：测井仪器从钻具水眼中穿过，所以 对钻具要求太高，还很容易使仪器卡在钻具 中；无法在仪器串中加装扶正器、偏心器等 辅助设备，无法满足仪器的居中、偏心等要 求；只能完成上述的测量项目。所以说泵出 法水平井测井技术无论在测量项目、测井安 全上还是在施工质量上都存在很大的局限性。 在这种情况下应运而生，就出现了钻杆输送 时水平井测井系统。
油层
四）TPL系统工作原理
仪器串通过一个公头外壳连
演示中
辽 河 石 油 勘 探 局 测 井 公 司
到钻杆上，然后由钻杆把仪 器送到目的层的顶部。
仪器下井演示
当仪器到达目的层顶部后，
套管 钻杆 公头总 成 测井仪器
电缆通过湿接头装置与仪器 串相连。由于这个连接一直 是在钻井液中完成的，因而 通常称为“湿连接”。
水平井测井工艺介绍
前言 辽 河 石 油 勘 探 局 测 井 公 司
一、水平井的类型 二、水平井测井工艺要解决的难题 三、水平井测井技术的发展与现状 四、泵出法水平井测井工艺简介 五、钻杆输送测井系统介绍
测井技术ppt - PowerPoint 演示文稿
-|25mv|+
泥
自然电位 原状地层
侵 入 带 （ 稀 溶
浆 （ 稀 溶 液 ）
液
）
泥岩 砂岩
泥岩
1、自然电位测井
•曲线特点
砂泥岩剖面： 泥岩处 SP曲线平直（基线） 砂岩处 负异常（Rmf > Rw )
负异常幅度 与粘土含量成反 比，Rmf / Rw 成正比
曲线应用
① 划分岩层界面 ② 确定渗透性岩层 ③ 确定水淹层
是否含气，计算储层的含水饱和度和矿物 成分； • 3.计算地层的泥质含量
补偿中子和中子伽马测井
•基本原理
中子源快中子地层介质热中子
补偿中子测井（CNL ）：测量地层对中子的减速能力，测
量结果主要反映地层的含氢量。
中子伽马测井（ NG ）：测量热中子被俘获而放出中 子伽马射线的强度。
两者均属于孔隙度测井系列。
曲线应用
①确定岩层界面 ②划分渗透层 ③确定岩性
①确定岩层界面 曲线应用
由于它电极距小，紧贴井壁进行 测量，消除了邻层屏蔽的影响，减小 了泥浆的影响，因此岩层界面在曲线 上反映清楚。分层原则是用微电位曲 线的半幅点来确定地层顶底界面。对 于薄层，必须与视电阻率曲线配合， 才能获准确结果。
②划分渗透层
油开井测井系列
1：500测井 项目
（全井）
1：200测井项目 选测项目 （目的层段）
1 双感应
1 双感应—八侧向 地层倾角
2 声波时差 2 声波时差
3 自然电位 3 补偿密度
4 自然伽马 4 自然伽马来自5 井径5 自然电位
6 井斜
6 微电极
7 4米电阻率
8 井径
自然伽马能谱 补偿中子 地层测试

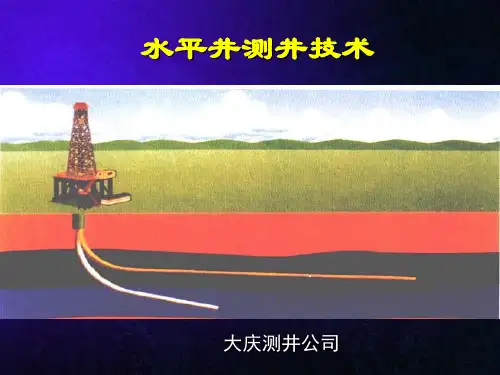

测井岗前培训7水平井工艺技术
水平井钻井技术的发展给测井施工工艺及解释带 来了新的挑战，水平井测井技术的发展均相对滞后 于水平井钻井技术的发展，但是测井界正视这种挑 战，研发了多种适合水平井钻井的测井技术和施工 工艺技术。这些技术的推广应用反过来又推动了水 平井钻井技术的发展，解决了钻井导向，疑难井无 法进行电缆施工等问题。国内外通用的水平井测井 技术包括： （1）随钻测井技术 （2）钻杆传输测井技术 （3）挠性油管测井技术 （4）泵送测井技术
一、水平井概述
对于以上的技术矛盾，水平井开采技术可以有效 的解决这些难题。水平井的井段长度不受地层条件 限制，具有泄油面积大、生产压差小的特点,能极大 地发挥储层的潜能，提高原油的采收率。因此，水 平井开采技术作为油田勘探开发的一项新技术，逐 渐被推广应用。
一、水平井概述（水平井钻井状况）
水平井是20世纪50年代发展起来的新型钻井技术， 当时主要在老井进行侧钻，水平段进尺较短。前苏联 发明使用涡轮钻具，使水平段长达1600英尺，但由于 技术不成熟，设备不配套从而造成事故多、成本高、 经济效益低，所以发展缓慢。直到80年代中期MWD（随 钻测量仪）、PDC钻头（聚晶金刚石复合片钻头）和高效导 向螺杆钻具等先进技术的应用，水平井钻井技术得到 快速发展和推广，成为提高油田综合开发效益的重要 途径。
二、水平井测井工艺技术
（一）随钻测量（MWD）
1、MWD/LWD 概述
MWD：Measurement While Drilling，随钻测量 LWD：Logging While Drilling，随钻测井 电缆测井—Wireline Logging
在测井行业，应用LWD说法似乎更多一些； 在钻井领域，应用MWD说法似乎更多一些。
❖ 通常意义的MWD仪器系统，主要限于对工程参数（井 斜、方位和工具面等）的测量，它只是一种测量仪器， 无直接导向钻进的功能
一、水平井概述
对于以上的技术矛盾，水平井开采技术可以有效 的解决这些难题。水平井的井段长度不受地层条件 限制，具有泄油面积大、生产压差小的特点,能极大 地发挥储层的潜能，提高原油的采收率。因此，水 平井开采技术作为油田勘探开发的一项新技术，逐 渐被推广应用。
一、水平井概述（水平井钻井状况）
水平井是20世纪50年代发展起来的新型钻井技术， 当时主要在老井进行侧钻，水平段进尺较短。前苏联 发明使用涡轮钻具，使水平段长达1600英尺，但由于 技术不成熟，设备不配套从而造成事故多、成本高、 经济效益低，所以发展缓慢。直到80年代中期MWD（随 钻测量仪）、PDC钻头（聚晶金刚石复合片钻头）和高效导 向螺杆钻具等先进技术的应用，水平井钻井技术得到 快速发展和推广，成为提高油田综合开发效益的重要 途径。
二、水平井测井工艺技术
（一）随钻测量（MWD）
1、MWD/LWD 概述
MWD：Measurement While Drilling，随钻测量 LWD：Logging While Drilling，随钻测井 电缆测井—Wireline Logging
在测井行业，应用LWD说法似乎更多一些； 在钻井领域，应用MWD说法似乎更多一些。
❖ 通常意义的MWD仪器系统，主要限于对工程参数（井 斜、方位和工具面等）的测量，它只是一种测量仪器， 无直接导向钻进的功能
精选水平井生产测井培训课件
在直井或倾斜角不大的斜井中： 靠仪器重力下入井底目的层进行测井。
在水平井中：依靠重力仅能下入到井斜约为40°
～60°处，需要借助于工具将生产测井仪器传
送到水平井段。
水平井中常用下入仪器的技术有： 1油管（钻杆）输送湿接头法 2连续油管传送法 3牵引器传送法
1油管（钻杆）输送湿接头法
井口电缆侧向 滑轮
涡轮流量计的响应
实验
装置: 水平井中(内径为4in)模拟井测试管中
仪器: 伞式流量计和放射性密度
方法: 改变总流量，在每一个流量点从10%至90%更换含水率; 采用自来水模拟地层水，用密度为0.82g/cm³的柴油模拟原油
响应曲线的特点: 含水率和流量的变化范围很大，但响应的线性关系良好。
从右图可以观察到，尽 管含水率和流量的变化范围 很大，但响应的线性关系良 好。
特征: 半径为300~800ft， 造斜角为6°~20°/100ft。 水平井段长度1000~4000ft
(4)长曲率半径井
一 水平井技术
1 水平井概述 2水平井的分类 3水平井完井技术 4水平井入井技术
水平井完井方式
• 裸眼完井 • 割缝衬管完井 • 衬管加管外封隔器完井 • 水泥固井后射孔完井
井斜方位测井
一 水平井技术
1 水平井概述 2水平井的分类 3水平井完井技术 4水平井入井技术
水平井按形成分为两类： 1.新钻井
从地面新钻的井，水平井段长度为300~1300m 2.侧钻井
从现有的井横向侧钻出来，长度为30~210m
水平井按曲率半径分为四类： (1)超短曲率水平井 (2)短曲率水平井 (3)中曲率半径水平井 -----是钻水平井的主要方法
同一口井中不可能同时 出现上述各类流型，具 体情况取决于气和水的 流量。
在水平井中：依靠重力仅能下入到井斜约为40°
～60°处，需要借助于工具将生产测井仪器传
送到水平井段。
水平井中常用下入仪器的技术有： 1油管（钻杆）输送湿接头法 2连续油管传送法 3牵引器传送法
1油管（钻杆）输送湿接头法
井口电缆侧向 滑轮
涡轮流量计的响应
实验
装置: 水平井中(内径为4in)模拟井测试管中
仪器: 伞式流量计和放射性密度
方法: 改变总流量，在每一个流量点从10%至90%更换含水率; 采用自来水模拟地层水，用密度为0.82g/cm³的柴油模拟原油
响应曲线的特点: 含水率和流量的变化范围很大，但响应的线性关系良好。
从右图可以观察到，尽 管含水率和流量的变化范围 很大，但响应的线性关系良 好。
特征: 半径为300~800ft， 造斜角为6°~20°/100ft。 水平井段长度1000~4000ft
(4)长曲率半径井
一 水平井技术
1 水平井概述 2水平井的分类 3水平井完井技术 4水平井入井技术
水平井完井方式
• 裸眼完井 • 割缝衬管完井 • 衬管加管外封隔器完井 • 水泥固井后射孔完井
井斜方位测井
一 水平井技术
1 水平井概述 2水平井的分类 3水平井完井技术 4水平井入井技术
水平井按形成分为两类： 1.新钻井
从地面新钻的井，水平井段长度为300~1300m 2.侧钻井
从现有的井横向侧钻出来，长度为30~210m
水平井按曲率半径分为四类： (1)超短曲率水平井 (2)短曲率水平井 (3)中曲率半径水平井 -----是钻水平井的主要方法
同一口井中不可能同时 出现上述各类流型，具 体情况取决于气和水的 流量。
水平井生产测井解释技术研究33页PPT
水平井生产测井解释技术研究
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
66、节制使快乐增加并使享受加强。 ——德 谟ห้องสมุดไป่ตู้利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
66、节制使快乐增加并使享受加强。 ——德 谟ห้องสมุดไป่ตู้利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
水平井测井讲课教材
530系列仪器的设计思想
在研制520、521的基础上，跟踪世界先进 的快速平台测井仪器，保持CSU原有仪器 技术性能指标（150℃、100MPa），实现 高时效、高可靠性大满惯组合，一次下井 完成所有常规测井资料采集，同时仪器的 长度尽可能的短。
HH2530特点
安全: 仪器短、轻、推靠器不在井底推开、井下地面同 时有张力、 有实时的井斜、井径等安全参数
我国是继美国和前苏联之后，第3个钻水平井的国家，1965～ 1966年，我国在四川地区钻成了2口水平井，巴-24和磨-3水平井， 其中磨-3井的目的层是灰岩油层。钻井完钻身为1685m，水平位 移444m，油层内井段长288m，水平井段长160m。经完钻测试其 产量为邻近直井的10倍，经济效益显著。跟世界水平井技术发 展的轨迹一样，此后相当长的一段时间内，我国的水平井钻井
资料全: 三孔隙、三电阻率、三岩性、辅助测井，缺失曲线少资料可 及时相互印证 同时测出所有曲线
节约： 可扩展 马龙头、GR、TCC只下井1次，节约设备、时间，减 少工作量。可增加520或CSU仪器
井眼适应性强 ：可随时加柔性短节，柔性短节曲率半径6M、计算角 度为13.4度，实际最大角度为16.5度，可以测斜井。 有大推靠力的液压推靠、中子 偏心器、柔性短节 等辅助仪器，能同时满足仪器居中偏心的不同需要。
分辨率高 ： 一致性、重复性很好的微球，间距为8英寸的声波。
HH2530快测平台测井地面系统
马笼头
辅助测量探头
遥测短节
柔性短节
一串下井仪包括
偏心器
1 辅助测量探头
2 遥测短节100Kb/s
3 伽马能谱探头(或自然伽马)
4 推靠器(带岩性密度和微 球复合探头)
液压推靠器
水平井测井技术
水平井类型
目前，世界上所完钻的水平井五花八门，人们可根据 自己的需要，设计出各种类型的水平井。我们可以大致地 将水平井进行如下分类： •按造斜率划分 •按钻遇的目的层划分 •按钻井目的划分 •按井筒数划分 •按井筒数划分
按造斜率划分 水平井从垂直段变为水平段的速度（称为造斜速度 或造斜率）是不一样的，按造斜率一般可把水平井分为 大曲率半径水平井、中曲率半径水平井和小曲率半径水 平井三类（图1）。
水平井测井技术-发展过程
随着客户对水平井测井技术的熟悉和认可程度的增加， 他们要求得到更多的服务。从而使得当初的保护套式水平 井测井技术逐渐演化成为目前使用最普遍的非保护套式 （或称湿接头式）水平井测井技术。这种湿接头式水平井 测井技术可使用常规电缆测井中使用的任何仪器。目前， 几乎所有的水平井测井都采用湿接头式。 随着近来钻井定向技术的提高，水平井测井技术通常 应用于大位移井或水平井的施工。由于钻井和泥浆系统工 艺的提高，保护套式工具的运用已大大减少。 然而，水平井测井并不是简单地把测井仪连到钻杆的 末端再把它们下到井里，而是解决了许许多多的难题：
水平井概况-国内
到目前为止，胜利油田所钻水平井最多，总井 数已达二百余口，特别是最近几年，胜利油田成功 地钻成全国首创的旧定向井内套管开窗水平井草2012侧平13井、阶梯式水平井临2平1井、海油陆采大 斜度定向井郭斜11井、单井蒸汽驱重力辅助泄油式 水平井草南SWSD-平1井、水平位移最长的水平井埕 北21-平1井（斜深4837.4m、水平位移3167.9m）、 第一口分支水平井桩1-支平1、支平2井等，可以说， 胜利油田的水平井钻井技术始终走在了全国的前列。
水平井测井技术的使用条件
随着井斜角的逐渐增大， 井下仪器与井壁的摩擦力Ff也 不断增大，井下仪器向井底方 向运动的分力FB逐渐减小（图 3）。当井斜角增大到约65° 时，井下仪向井底方向运动的 分力FB减小到一个临界值，即 该分力约等于井下仪器与井壁 的磨擦力，这时，井下仪器再 也无法借助于自身重力向井底方向运动，测井电缆下放井 下仪器的作用消失。因此在井斜角大于65°的大斜度井和 水平井中，必须借助外力将井下仪器推至井底，以便进行 测井。 从图2－1可以看出：Ff＝KFN＝KFGsinα FB=FGcosα
水平井试井分析方法讲座PPT课件
CD
2
PD tD
无因次渗流模型的解
PD xD , yD , zD , zWD , LD , tD
4
tD 0
erf
1 2
xD
erf
1 2
xD
exp
yD2
4
1
2
n1
exp
n2 2L2D
cos n
zD
cos n
zWD
d
式中：
erf (x) 2 x eu2 du
0
第17页/共61页
第7页/共61页
四川石油管理局与西南石油学院共同承担的“七五”国家 攻关项目《定向井钻井技术研究》的重点试验井隆40－1井于 1989年完钻，垂深2292m，水平位移1459m。该井为井眼轨 迹控制、钻屑携带、井壁稳定、水平井固井等技术提供了经验。
胜利油田1990年9月开钻，1991年1月完钻的埕科1井，井 深2650m ，垂深1882m，水平段长505m，最大井斜角93º， 经电测解释，水平段共有油气层19层，厚达211m。经试油从 井深2579、2597m（一层18m）的油层通过16mm油嘴放喷， 获产油量268m3／d ，产气量11551m3／d。
坐标系
以油层的底面为x-y平面，z轴通过水平井的 中点，水平井与油层底面的距离为zw(m)
第14页/共61页
无因次定义
PD
kH h
1.842103 qB
pi
p
tD
3.6kH
ct
L 2
2
t
14.4kH
ct L2
t
xD
x L2
2x L
yD
y L2
2y L
zD
z h
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3. 公头总成
公头总成
固定于公头外壳内并与仪器串的顶部连接。
导向键 使泵下接头旋转至既定位置。
锁紧弹簧 保证多芯泵下枪总成的机械连接良好，不脱开。
插针 带有电气连接。
4. 泵下枪总
即湿接头总成
成
电缆压紧装置 — 可将电缆固定在下枪总成 的中间；
扶正器 — 起扶正作用； 加重杆速下— 大泵放小增下，，加枪经确泵总公定下成头加接靠外接头自壳重加重内力重或扶，杆泥正可的浆筒根数柱扶据量压正湿；力，接快到头对接处斜角的
1500~2000ft
2000~5000ft
二、水平井测井技术现状
• 在垂直井眼 和斜度不超 过45°的井 眼中，测井 仪器本身的 重量，可以 克服井眼的 摩擦力下入 井中，井台 上使用滑车 将天滑轮吊 在井口正上 方测井。
对于井斜大于60°或水平井段测井则必须使用 钻杆或挠性油管推送测井仪器系统。滑轮如图 所示。
套管
电缆 母头下枪
公头外 壳
钻杆
公头总 成
测井仪器
演示中
三、水平井测井工作原理
• 电缆通过旁通短节进 入钻杆内腔，与泵下
枪总成连接，然后旁 通短节与钻杆连接。
套管
在裸眼井中，电缆不
能处在套管外，因而，
公头外 壳
旁通短节不能到套管
以下。
电缆在钻 杆外 旁通短节
电缆在 钻杆里
母头下枪
钻杆 公头总
成 测井仪器
• 仪器串通过一个公头外
壳连到钻杆上，然后由
钻杆把仪器送到目的层
的顶部。
套管
当仪器到达目的层顶部后，
Байду номын сангаас
电缆通过一个湿接头锁紧
公头外 壳
装置与仪器串相连。由于
这个连接一直是在钻井液
中完成的，因而通常称为
“湿连接”。
钻杆
公头总 成
测井仪器
演示中
三、水平井测井工作原理 旁通短 节
• 电缆通过旁通短节进 入钻杆内腔，与泵下 枪总成连接，然后旁 通短节与钻杆连接。
2. 旋转短节
• 使得该接头以下的仪器串旋转，从而使极板转至贴着井眼的下井 壁。
• 防止因钻杆转动而导致仪器串的转动。 旋转短节使仪器串在两个方向上自由旋转，它使用一个滑环装置，
达公头总成顶部，泵下枪总成底部斜面 电缆鱼首 转 头 接雷先至与头与缺母的—在总导口头工上其成向，的作部内连键然机原设部接接后械理有，；触依和。电电，靠电缆缆产重气缆固生力连芯定一完接靠装旋成，绝置转湿这缘，力 接 就套电矩 头 是与缆， 公 湿母头插固头定
母插头 — 靠充满绝缘油的双层橡胶套与外界隔离， 并按预定位置在钢外套下部内枪中，以便 于井下快速接头的公插头对接无误；
二、水平井测井技术现 状
TLCS钻杆输送系统
钻杆
国外的钻杆输送电缆测井系统有斯伦贝谢公司的 TLCS系统、 哈里伯顿公司的Tool-Pusher系统和西方阿特拉斯的PCL系统。
胜利测井公司在消化吸收国外湿接头水平井测井系统的基础 上，开发成功了自己的湿接头式水平井测井工具，并在生产 中普遍使用，取得了明显的经济效益。
泵下枪 — 枪的底步成斜面状，在斜面的顶部设有 与井下快速接头中导向键、弹簧锁紧装置 相匹配的缺口；
五、辅助工 具
• 偏心短节
旋转短节
井下张力
柔性短节
井口显示 器
导向胶 锥／间 歇器
1. 偏心短节
• 它用于极少的带有极板的仪器组合中 。 这个短节能够使仪器串中偏心 短节以下部分的中心轴和重力偏离上 面部分的仪器串和钻具3/4英寸。如 果偏心短节与极板成一直线,并放在 一居中的旋转短节下面，旋转短节以 下的偏心仪器串受重力作用发生旋转 ,直到极板转至井眼底侧。使得该短 节以下的仪器串偏置仪器轴线3/4英
水平井测井工艺演示
• 前言 • 水平井的类型 • 水平井测井技术现状 • 水平井测井工作原理 • 湿接头式水平井测井主要工具 • 辅助工具 • 水平井测井前应知内容 • 水平井测井仪器的组合 • 水平井测井施工注意事项
前言
• 八十年代以来定向井技术的发展，使水平井钻井技术走向 成熟，水平井技术可以显著提高边际经济油田的产能，降 低综合成本，提高油层的开采量。
直井
水平井
油
tw
h 油层厚度
控油范围
tw
h
Ｌ
水平井控油范围大于直 井
随着水平井钻井成本的降低，水平井技术在国内 得到了越来越多的应用，也带动了国内水平井技 术的发展，目前胜利油田钻井队伍占据国内大部 分市场，胜利测井公司更以自主开发的水平井测 井、射孔工艺享誉油田内外。
一、水平井的类型
根据造斜井段的 曲率半径水平井可 以分为三个类型
3. 公头总成
4. 泵下枪总成
1. 旁通总成
密封总成
旁通短节
电缆夹
上面的槽是用来放置电缆卡子的地方。
带有丝扣的通道口使电缆进入钻 杆内并具有密封作用。
槽两侧的小孔是用剪切螺栓把 电缆卡子固定到旁通上的地方。
2. 公头外壳
公头外壳连 在钻杆的末 端
扶正筒可使泵下 枪总成在锁紧前 对准公头
短节上的循环槽 可通过钻杆循环 泥浆
造斜曲率的不同可以影响测井仪 器串上设置柔性短节的数量，使仪器 本身能通过钻具所经过的轨迹。
造斜曲率为20°~60°/100ft
造斜曲率为8°~50°/100ft
曲率半径为 700~125ft
造斜曲率为1.5°~3°/100ft 曲率半径为 20~40ft
200~400ft
曲率半径为 3000~1000ft
演示中
三、水平井测井工作原理
当湿接头锁紧装置连
接好后，对仪器供电
并检查 “对接” 是
否成功。然后由钻杆
把仪器送过目的层，
套管
一次下一个立柱。
公头外 壳
电缆 旁通短节
母头下枪 钻杆 公头总 成
测井仪器
三、水平井测井工作原理 演演示示结中束
当湿接头锁紧装置连
接好后，对仪器供电
并检查 “对接” 是
否成功。然后由钻杆
把仪器送过目的层，
一次下一个立柱。
套管
水平井测井工具主 要由旁通和湿接头
组成。测井仪器串
中配置有张力短节、
旋转短节、柔性短
节、偏心器、刚性 电极、导向胶锥等。
公头外 壳
电缆
固定电缆 旁通短节
母头下枪 钻杆 公头总 成
测井仪器
四、湿接头式水平井测井主要工 具
1. 旁通总成
2. 公头外壳
三、水平井测井工作原理 演示中
• 仪器串通过一个公头外
壳连到钻杆上，然后由
钻杆把仪器送到目的层 的顶部。
钻台
公头外 壳
套管
当仪器到达目的层顶部后，
电缆通过一个湿接头锁紧
装置与仪器串相连。由于
这个连接一直是在钻井液
中完成的，因而通常称为
“湿连接”。
油层
钻杆
公头总 成
测井仪器
三、水平井测井工作原理 演示中
