连接器设计
连接器设计手册要点
连接器设计手册要点1.介绍连接器的基本知识：连接器的定义、组成部分、分类和主要功能。
具体包括连接器的定义、连接器的分类、连接器的主要组成部分、连接器的功能。
2.详细介绍连接器的材料和制造工艺：不同材料和制造工艺对连接器性能的影响。
重点讨论连接器材料的选择、制造工艺的选择和连接器的成型工艺。
3.连接器的功能和性能参数：介绍连接器的功能和主要性能参数，如电气参数、机械参数、环境参数等。
重点讨论不同类型的连接器的特点，如信号连接器、电源连接器、数据连接器和光纤连接器。
4.连接器的设计原则和方法：介绍连接器设计的基本原则和方法，以确保设计的可靠性和可靠性。
重点讨论连接器的结构设计、接触设计、固定设计和环境适应性设计。
5.连接器的可靠性和可靠性测试：介绍连接器的可靠性要求和可靠性测试方法，以确保连接器在不同环境下的可靠和稳定性能。
重点讨论连接器的可靠性要求、可靠性测试方法和连接器寿命预测。
6.连接器的应用概述：介绍不同领域中连接器的应用，如电子设备、航空航天、汽车、通信等领域。
重点讨论连接器在不同应用领域中的特点和要求。
7.连接器的选型指南：提供连接器选型的指南和建议，以帮助工程师和设计师选择合适的连接器。
重点讨论连接器的选型原则、选型流程和选型考虑因素。
8.连接器的故障分析和故障排除：介绍连接器的常见故障分析和故障排除方法，以解决连接器在使用过程中出现的问题。
重点讨论连接器的常见故障、故障分析方法和故障排除方法。
9.连接器的未来发展趋势和挑战：展望连接器的未来发展趋势和面临的挑战，如高速连接器、微型连接器和无线连接器等。
重点讨论连接器的发展趋势、面临的挑战和未来方向。
10.关键参考：提供连接器设计和应用方面的关键参考资料和文献，在连接器设计和应用过程中提供指导和支持。
连接器设计手册是连接器设计和应用领域的权威参考，对工程师和设计师来说是一本必备的工具书。
通过掌握手册中的要点，工程师和设计师可以更好地理解连接器的性能和特点，选择适合的连接器，并进行有效的设计和应用。

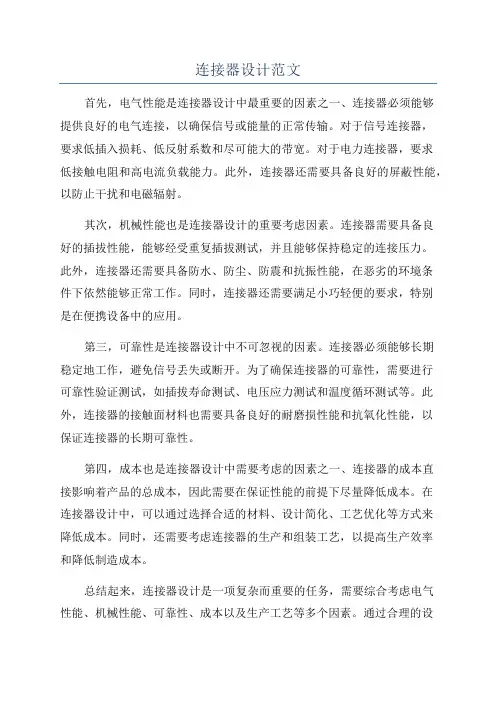

连接器设计范文
连接器设计范文首先，电气性能是连接器设计中最重要的因素之一、连接器必须能够提供良好的电气连接，以确保信号或能量的正常传输。
对于信号连接器，要求低插入损耗、低反射系数和尽可能大的带宽。
对于电力连接器，要求低接触电阻和高电流负载能力。
此外，连接器还需要具备良好的屏蔽性能，以防止干扰和电磁辐射。
其次，机械性能也是连接器设计的重要考虑因素。
连接器需要具备良好的插拔性能，能够经受重复插拔测试，并且能够保持稳定的连接压力。
此外，连接器还需要具备防水、防尘、防震和抗振性能，在恶劣的环境条件下依然能够正常工作。
同时，连接器还需要满足小巧轻便的要求，特别是在便携设备中的应用。
第三，可靠性是连接器设计中不可忽视的因素。
连接器必须能够长期稳定地工作，避免信号丢失或断开。
为了确保连接器的可靠性，需要进行可靠性验证测试，如插拔寿命测试、电压应力测试和温度循环测试等。
此外，连接器的接触面材料也需要具备良好的耐磨损性能和抗氧化性能，以保证连接器的长期可靠性。
第四，成本也是连接器设计中需要考虑的因素之一、连接器的成本直接影响着产品的总成本，因此需要在保证性能的前提下尽量降低成本。
在连接器设计中，可以通过选择合适的材料、设计简化、工艺优化等方式来降低成本。
同时，还需要考虑连接器的生产和组装工艺，以提高生产效率和降低制造成本。
总结起来，连接器设计是一项复杂而重要的任务，需要综合考虑电气性能、机械性能、可靠性、成本以及生产工艺等多个因素。
通过合理的设计和优化，可以设计出满足要求的连接器，提供良好的电气连接、机械稳定性和可靠性。
最终，连接器设计的成功将直接影响到产品的性能和品质。
连接器设计手册
连接器设计手册一、前言连接器是一种用于将电子设备或电路板连接在一起的部件，广泛应用于电子产品、通信设备、汽车、航空航天等领域。
连接器的设计对于设备的可靠性、性能以及系统的稳定性都具有重要意义。
本手册旨在介绍连接器设计的基本原理、设计考虑因素以及常见的连接器类型，并提供相关设计指导。
二、连接器设计原理1. 信号传输：连接器主要用于信号传输和电力传输，对信号传输的要求包括传输速率、信号失真、抗干扰能力等，对电力传输的要求包括最大电流承载能力、阻抗匹配等。
2. 可靠性设计：连接器的设计需要考虑插拔次数、抗震动能力、防水防尘能力等，确保连接器在使用过程中能够稳定可靠地工作。
3. 标准符合性：连接器设计需要符合相关的国际标准或行业标准，以确保产品能够在不同设备或系统中兼容和可替换。
三、连接器设计考虑因素1. 环境因素：连接器在不同环境条件下需要具备防水、防尘、耐腐蚀等性能，以满足不同场景的使用需求。
2. 材料选择：连接器的材料选择涉及金属、塑料、橡胶等，需要根据应用环境、电气特性和成本等因素进行综合考虑。
3. 机械设计：连接器的机械设计包括插拔力、连接稳定性、防止误插等，需要结合实际使用场景进行设计。
4. 电气设计：连接器的电气设计需要考虑信号传输特性、阻抗匹配和电磁兼容性等因素。
5. 工艺制造：连接器的设计需要考虑制造工艺、成本控制、质量保证等因素，以确保产品具备良好的生产性能和可靠性。
四、常见连接器类型1. 圆形连接器：主要用于电子设备、航空航天等领域，具有防水、防尘等性能。
2. 矩形连接器：广泛应用于工控设备、汽车电子等领域，具有高密度、高可靠性等特点。
3. PCB连接器：用于连接电路板之间，包括插座式、插针式等不同类型。
4. 纤维光学连接器：用于光纤传输系统，具有传输速率高、抗干扰能力强等特点。
五、连接器设计指导1. 根据应用场景进行需求分析，确定连接器的功能、环境要求等设计参数。
2. 综合考虑信号传输、机械稳定性、环境适应性等因素，选择合适的连接器类型。

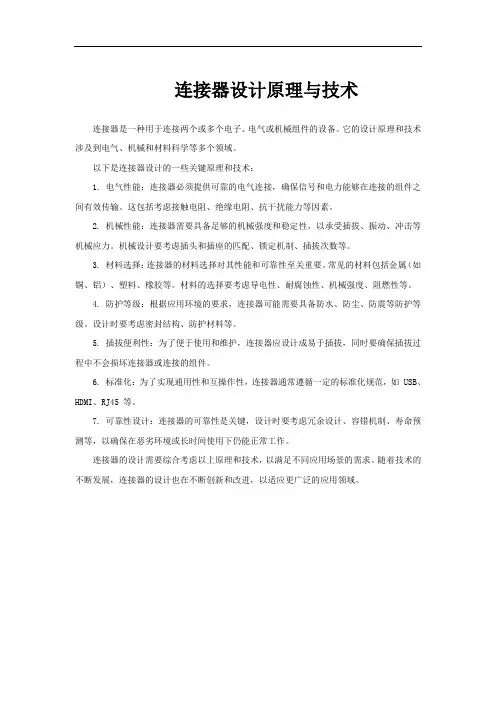

连接器设计原理与技术
连接器设计原理与技术
连接器是一种用于连接两个或多个电子、电气或机械组件的设备。
它的设计原理和技术涉及到电气、机械和材料科学等多个领域。
以下是连接器设计的一些关键原理和技术：
1. 电气性能：连接器必须提供可靠的电气连接，确保信号和电力能够在连接的组件之间有效传输。
这包括考虑接触电阻、绝缘电阻、抗干扰能力等因素。
2. 机械性能：连接器需要具备足够的机械强度和稳定性，以承受插拔、振动、冲击等机械应力。
机械设计要考虑插头和插座的匹配、锁定机制、插拔次数等。
3. 材料选择：连接器的材料选择对其性能和可靠性至关重要。
常见的材料包括金属（如铜、铝）、塑料、橡胶等。
材料的选择要考虑导电性、耐腐蚀性、机械强度、阻燃性等。
4. 防护等级：根据应用环境的要求，连接器可能需要具备防水、防尘、防震等防护等级。
设计时要考虑密封结构、防护材料等。
5. 插拔便利性：为了便于使用和维护，连接器应设计成易于插拔，同时要确保插拔过程中不会损坏连接器或连接的组件。
6. 标准化：为了实现通用性和互操作性，连接器通常遵循一定的标准化规范，如 USB、HDMI、RJ45 等。
7. 可靠性设计：连接器的可靠性是关键，设计时要考虑冗余设计、容错机制、寿命预测等，以确保在恶劣环境或长时间使用下仍能正常工作。
连接器的设计需要综合考虑以上原理和技术，以满足不同应用场景的需求。
随着技术的不断发展，连接器的设计也在不断创新和改进，以适应更广泛的应用领域。

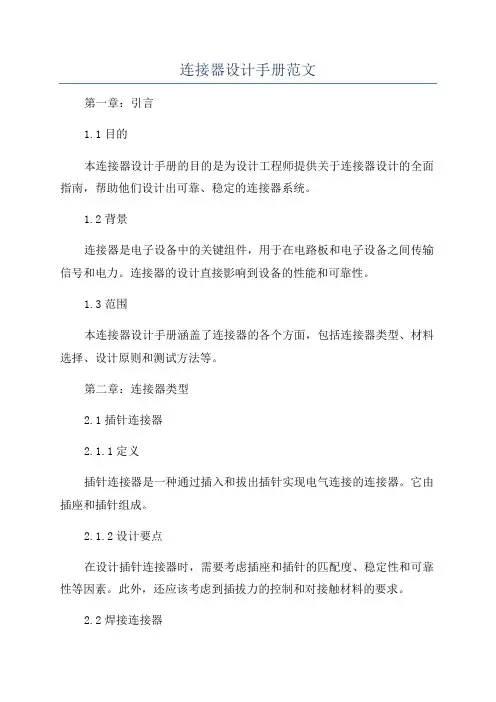

连接器设计手册范文
连接器设计手册范文第一章：引言1.1目的本连接器设计手册的目的是为设计工程师提供关于连接器设计的全面指南，帮助他们设计出可靠、稳定的连接器系统。
1.2背景连接器是电子设备中的关键组件，用于在电路板和电子设备之间传输信号和电力。
连接器的设计直接影响到设备的性能和可靠性。
1.3范围本连接器设计手册涵盖了连接器的各个方面，包括连接器类型、材料选择、设计原则和测试方法等。
第二章：连接器类型2.1插针连接器2.1.1定义插针连接器是一种通过插入和拔出插针实现电气连接的连接器。
它由插座和插针组成。
2.1.2设计要点在设计插针连接器时，需要考虑插座和插针的匹配度、稳定性和可靠性等因素。
此外，还应该考虑到插拔力的控制和对接触材料的要求。
2.2焊接连接器2.2.1定义焊接连接器是一种通过焊接电路板上的焊盘或引脚实现电气连接的连接器。
2.2.2设计要点在设计焊接连接器时，需要考虑焊盘或引脚的间距、尺寸和形状等因素。
此外，还应该考虑到焊接工艺的要求，如焊接温度和焊接时间等。
第三章：材料选择3.1金属材料3.1.1铜铜是连接器中常用的导电材料，具有良好的导电性和耐腐蚀性。
3.1.2铝铝是一种轻便的导电材料，常用于需求轻量化的连接器中。
3.1.3不锈钢不锈钢具有良好的耐腐蚀性和机械性能，常用于连接器的外壳和插针等部件。
3.2绝缘材料3.2.1尼龙尼龙是一种常用的绝缘材料，具有良好的绝缘性和耐温性能。
3.2.2聚酯聚酯是一种具有高强度和耐化学性的绝缘材料，常用于连接器的绝缘套管等部件。
3.2.3聚四氟乙烯（PTFE）PTFE是一种具有良好耐热性和耐腐蚀性的绝缘材料，常用于连接器的密封垫圈等部件。
第四章：设计原则4.1机械设计4.1.1轴向力和径向力在设计连接器时，需要考虑外界施加在连接器上的轴向力和径向力，以确保连接器的可靠性和稳定性。
4.1.2连接力连接力是指连接器中插座和插针之间的接触力，需要根据具体应用选择适当的连接力。
连接器设计手册
连接器设计手册
连接器设计手册是一本详细介绍连接器设计原理、材料、制造工艺、性能测试等内容的手册。
它通常包括连接器的结构设计、电气特性、机械特性、环境适应性、可靠性等方面的内容，以帮助工程师和设计师更好地理解连接器的工作原理和设计要点。
连接器设计手册通常包括以下内容：
1. 连接器的基本原理和分类：介绍连接器的工作原理、分类和应用领域。
2. 连接器的材料和制造工艺：介绍连接器所使用的材料、制造工艺和工艺要求。
3. 连接器的结构设计：详细介绍连接器的结构设计原则、设计要点和设计方法。
4. 连接器的电气特性：介绍连接器的电气性能参数、测试方法和标准要求。
5. 连接器的机械特性：介绍连接器的机械性能参数、测试方法
和标准要求。
6. 连接器的环境适应性：介绍连接器在不同环境条件下的适应性和测试方法。
7. 连接器的可靠性：介绍连接器的可靠性设计原则、测试方法和评估标准。
连接器设计手册是连接器设计和应用领域的重要参考资料，可以帮助工程师和设计师更好地理解连接器的设计原理和要点，提高连接器的设计质量和性能。
连接器设计基础讲解
PIN太长 顶到端子
PIN太短 接触性差
此角度为 设计重点
PIN针
插入PIN针 后，喇叭口 要求平行与 PIN针完全 接触。
e、其他类型：
单面接触有外框 单面接触
双面接触
环型接触
B 、挂钩基本形状有以下几种： a：背部刺破式：
A尺寸控制端子脱落；
B尺寸控制端子在 Housing内的窜动。 （一般窜动为0.15 ~ 0.25mm左右较合适）
DIP型 Wafer 主体PIN孔的设计 ：
a>b尺寸，可减小PIN针之间的相互累积 挤压力，PIN针较容易插入。
主体加倒角
PIN加倒角
*尽量设计PIN针从主体底部插入，如从主 体内腔插入会增加组装的难度。
PIN针需打内K：
产品过炉时，溶胶会进入 PIN的K内，从而增加PIN 的固止力。
PIN针打内K可增强产品过炉后的退PIN力。
此处尽量避免尖角，防止刮破胶体保持力变小； 尽量做水 平，保持 力可增大；
此处做成异型或增加加强筋，增强保持力。
b：挂钩悬空式： 悬空
注：此种结构挂钩拉力较小，一般不采用。
c：挂钩为产品成型框口部份：
注：此种挂钩拉力大小，一般与塑胶相关较大。
d：挂钩为翅膀式：
挡片---防止 弹片不反弹。
二、Housing的设计： 1 、相关匹配尺寸： A、端子与Housing匹配； B、 Housing与Wafer匹配。
C
•正常情况下C小于15度时，产品能顺利对插（如 配合间隙太大，对插时PIN针可能会顶死，无法 正常对插） 。
Housing与Wafer匹配原则： *空Housing与Wafer对插无干涉（无力量）； *Housing的PIN孔与Wafer的PIN针能对应； *防呆部位能对应。
高压连接器设计思路和方法
高压连接器设计思路和方法（原创实用版4篇）《高压连接器设计思路和方法》篇1高压连接器是电力系统中至关重要的组成部分，用于连接高压电缆和设备，承受高电压、高电流和高温等极端条件。
因此，高压连接器的设计需要考虑多种因素，包括电气性能、机械性能、热稳定性和安全性等。
一般来说，高压连接器的设计思路和方法包括以下几个方面：1. 确定连接器的类型和结构：根据使用环境和要求，选择合适的连接器类型和结构，例如插拔式、螺纹式、压接式等。
同时需要考虑连接器的尺寸和形状，以及连接器的材料和工艺。
2. 优化电气连接：高压连接器需要保证良好的电气连接，降低接触电阻和温升。
为此，需要选择合适的导体材料和截面积，并采用合适的连接方式，例如压接、焊接、螺栓连接等。
3. 保证机械强度和稳定性：高压连接器需要承受高强度的机械拉力和压力，因此需要采用合适的机械结构和材料，例如不锈钢、铝合金等。
同时，需要考虑连接器的防护等级和密封性能，以保证其在恶劣环境下的稳定性和可靠性。
4. 考虑热稳定性和安全性：高压连接器在工作过程中会产生大量的热能，需要采用合适的热传导和散热结构，以保证连接器的热稳定性和安全性。
同时，需要考虑连接器的防火和防爆性能，以保障使用安全。
计和制造，并进行严格的测试和验证，以保证其性能和可靠性。
测试项目包括电气性能、机械性能、热稳定性、安全性等。
《高压连接器设计思路和方法》篇2高压连接器是电力系统中至关重要的组件，用于连接高压电缆和设备，保证电气安全和可靠性。
设计高压连接器需要考虑多个方面，包括电气性能、机械性能、环境适应性等。
一般来说，高压连接器的设计思路和方法包括以下几个方面：1. 确定连接器的类型和结构：根据使用场景和需求，选择合适的连接器类型和结构，例如插拔式、紧定式、焊接式等。
同时需要考虑连接器的尺寸和形状，以及连接器的接触方式和接触压力等因素。
2. 设计电气连接部分：电气连接部分是连接器的核心部分，需要考虑导电材料的选择、接触面积和接触压力等因素，以保证连接器的电气性能。
连接器设计方面书籍
连接器设计方面书籍连接器设计是现代电子设备中不可或缺的组件之一。
它负责连接电路板上的不同模块、部件或设备，传输信号和能量。
连接器的设计质量直接影响整个系统的性能稳定性和可靠性。
为此，连接器设计人员需要具备深厚的专业知识和技能。
以下是一些在连接器设计方面的重要书籍，它们提供了生动、全面且具有指导意义的内容。
1.《连接器设计原理与技术》（李明著）：这本书详细介绍了连接器设计的基本理论和技术。
从连接器的原理、结构、工艺到材料选择和制造方法，都进行了深入讲解。
此外，它还涵盖了连接器的可靠性设计和测试方法，帮助读者理解连接器性能评估和验证的重要性。
2.《连接器设计与应用》（王涛著）：该书综合介绍了连接器的设计与应用相关知识。
它详细探讨了不同类型连接器的特点、工作原理和设计要点，并提供了实际应用案例供读者参考。
该书还重点介绍了连接器的参数选择、可靠性分析和故障排除等实用技巧，是一本极具实用性的参考书。
3.《现代连接器设计与制造技术》（张强、陈华著）：这本书主要介绍了现代连接器设计与制造技术。
它详细描述了连接器的类型、规格、性能特点等基本概念，并提供了连接器的设计方法和制造工艺流程。
此外，该书还涵盖了连接器的可靠性测试、故障诊断和维修等关键内容，帮助读者掌握连接器设计与制造的整体流程。
4.《连接器设计与仿真》（林志立、田小涛著）：该书强调连接器设计与仿真技术的应用。
它介绍了连接器设计中常用的仿真软件和方法，包括有限元分析、电磁场仿真和信号完整性分析等。
此外，书中还提供了连接器设计案例，并通过仿真结果解释了设计决策的合理性，帮助读者提高设计效率和准确性。
5.《高速连接器设计原理与实战》（刘宇著）：这本书专注于高速连接器设计领域。
它详细介绍了高速信号传输的基本原理、特性以及与连接器设计相关的关键问题。
书中还提供了连接器设计与布线规划的实战案例，深入讲解了高速信号完整性的保持与优化策略，是一本在高速连接器设计方面具有较高参考价值的专业著作。
连接器产品设计范文
连接器产品设计范文标题：连接器产品设计摘要：连接器是电子设备中常见的组件，其作用是在不同电子设备之间传输电力、信号和数据。
本文将详细介绍连接器产品的设计过程，包括需求分析、概念设计、详细设计和验证测试。
通过合理的设计过程，可以创造性地解决连接器使用中的各种问题，提高产品的可靠性和性能。
1.引言连接器是电子设备中不可或缺的重要组件，其质量和可靠性对整个电子产品的性能和稳定性有着重要的影响。
连接器的设计必须结合实际应用需求以及相关标准，满足电力、信号和数据的传输需求，并具备良好的通信性能和插拔耐久性。
2.需求分析在连接器产品设计的初步阶段，需要对应用环境、使用要求以及相关标准进行详细的需求分析。
根据输入输出接口的类型、数量和特性，确定连接器的引脚数量、连接方式和尺寸等参数。
此外，还需考虑电流、电压、信号速率和阻抗等电性能指标要求。
3.概念设计基于需求分析的结果，进行概念设计阶段。
在这个阶段，可以进行创新性的思考，提出解决问题的方案。
通过考虑连接器的结构、材料、连接方式和加工工艺等因素，设计出满足需求的初步连接器设计。
4.详细设计在概念设计阶段确定满足需求的初步设计后，进入详细设计阶段。
在详细设计中，需要考虑连接器的每个具体细节，包括引脚分布、插拔力、接触电阻、屏蔽性能、温度耐受能力等。
同时，还需要对连接器进行3D 建模和结构分析，确保设计的可制造性和可靠性。
5.验证测试完成详细设计后，需要进行验证测试以确保连接器的性能和质量。
验证测试包括连接器的机械性能测试（插拔力、扭转力等）、电气性能测试（电阻、绝缘电阻、屏蔽效果等）和信号完整性测试等。
通过测试结果的分析，修正设计中的不足，以提高产品的稳定性和可靠性。
6.结论连接器产品设计是一个复杂而关键的过程，通过合理的需求分析、概念设计、详细设计和验证测试，可以得到满足实际需求的连接器产品。
在设计过程中，应充分考虑产品的可制造性和可靠性，并符合相关的应用标准。
连接器设计
同轴连接器设计参考资料一、同轴线的基本公式：一般地说，同轴连接器（亦称插头座）是指在同轴系统中，用于系统与系统，元（部）件与元（部）件，电缆与电缆……，之间的连接之元件。
它主要起机械连接作用，在电气上无特殊用途。
当然，它的电性能的好坏对整个系统将有严重的影响，不可轻视。
因此基本上可以把连接器分成三大类。
一类是连接电缆的电缆插头，另一类是连接硬同轴线的各种型式的硬线插头，还有一类是用于连接同阻抗不同线径的连接器之转接器。
但它们都是一段具有连接机构及其它装置的同轴线。
所以，设计同轴连接器的基本依据是同轴传输线的理论。
为了便于工程设计时查阅，将同轴线的基本公式列下：1、特性阻抗：60 D近似公式：Z0=──ln──（1）√ε d59.95860±0.0006 D精确公式：Z0= ─────————ln——（2）√ε d式中，Z0——理想*同轴线的特性阻抗，单位ΩD——外导体内径d——内导体外径ε——介质相对介电常数根据上无26厂介绍，几种常用材料的相对介电常数为：工业聚乙烯：20℃时，ε=2.24；-40℃~+40℃时，ε=2.22~2.26聚苯乙烯：ε=2.54聚四氟乙烯：ε=2.02 (ε=2.05)实际上，在生产过程中，相对介电常数每批不一，会有一定的变化，使用时，必须注意。
*所谓“理想”是“一切理想”，即是，导体是绝对导体（σ→∞）介质是绝对不导体（σ→0），同时线是绝对均匀，等等。
2、同轴线的电感、电容、电阻、电导：μ1 DL= ———ln——H/m2π d2πε1C= —————F/mDLn——d1 1 1 f μ1R= ——（——+——）———Ω/m （3）2 D d√πσ2πσ1G= —————/Ω·mDLn——dμ1=μ·μ0μ0=4π×10-7 H/m1ε1=ε·ε0ε0= ———×10-9 F/m36π式中，L、C、R和G分别表示单位长度上的电感、电容、电阻和电导。
