手动阀

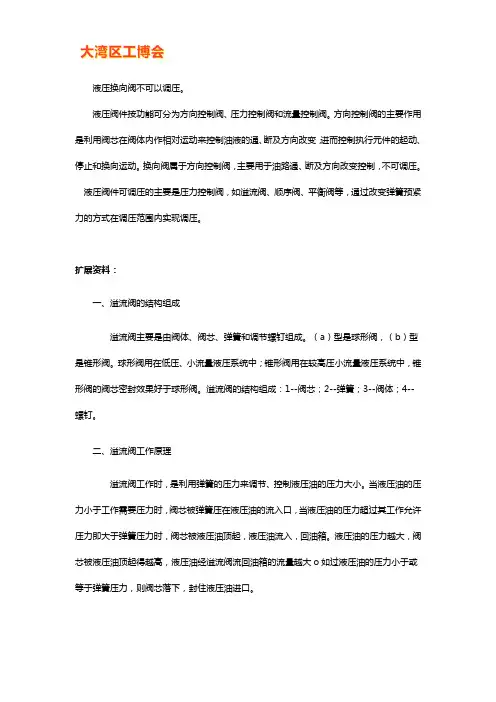

液压手动阀怎么调压力
液压换向阀不可以调压。
液压阀件按功能可分为方向控制阀、压力控制阀和流量控制阀。
方向控制阀的主要作用是利用阀芯在阀体内作相对运动来控制油液的通、断及方向改变，进而控制执行元件的起动、停止和换向运动。
换向阀属于方向控制阀，主要用于油路通、断及方向改变控制，不可调压。
液压阀件可调压的主要是压力控制阀，如溢流阀、顺序阀、平衡阀等，通过改变弹簧预紧力的方式在调压范围内实现调压。
扩展资料：一、溢流阀的结构组成溢流阀主要是由阀体、阀芯、弹簧和调节螺钉组成。
（a）型是球形阀，（b）型是锥形阀。
球形阀用在低压、小流量液压系统中；锥形阀用在较高压小流量液压系统中，锥形阀的阀芯密封效果好于球形阀。
溢流阀的结构组成：1--阀芯；2--弹簧；3--阀体；4--螺钉。
二、溢流阀工作原理溢流阀工作时，是利用弹簧的压力来调节、控制液压油的压力大小。
当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，回油箱。
液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大o如过液压油的压力小于或等于弹簧压力，则阀芯落下，封住液压油进口。
由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。
由此可见，溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。
另外，溢流阀与节流阀配合，节流阀调节液压油的流量大小，可控制活塞的移动速度。
三、溢流阀的类型根据结构不同，溢流阀可分为直动型和先导型两类。
直动型溢流阀是作用在阀芯上的主油路液压力与调压弹簧力直接相平衡的溢流阀。
根据阀口和测压面结构形式不同，形成三种基本结构。
无论何种结构，直动型溢流阀均是由调压弹簧和调压手柄、溢流口、测压面三部分构成。
直动型溢流阀与先导型溢流阀的比较：直动型溢流阀：结构简单，灵敏度高，但压力受溢流量的变化影响较大，调压偏差大，不适于在高压、大流量下工作，常作安全阀或用于调压精度不高的场合。

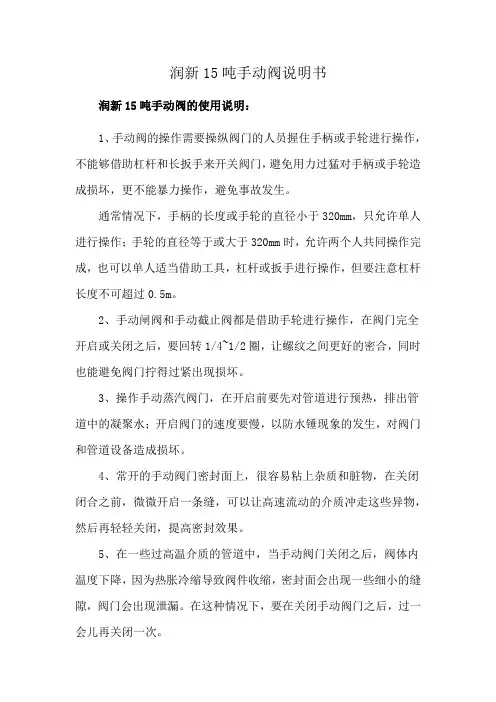

润新15吨手动阀说明书
润新15吨手动阀说明书
润新15吨手动阀的使用说明：
1、手动阀的操作需要操纵阀门的人员握住手柄或手轮进行操作，不能够借助杠杆和长扳手来开关阀门，避免用力过猛对手柄或手轮造成损坏，更不能暴力操作，避免事故发生。
通常情况下，手柄的长度或手轮的直径小于320mm，只允许单人进行操作；手轮的直径等于或大于320mm时，允许两个人共同操作完成，也可以单人适当借助工具，杠杆或扳手进行操作，但要注意杠杆长度不可超过0.5m。
2、手动闸阀和手动截止阀都是借助手轮进行操作，在阀门完全开启或关闭之后，要回转1/4~1/2圈，让螺纹之间更好的密合，同时也能避免阀门拧得过紧出现损坏。
3、操作手动蒸汽阀门，在开启前要先对管道进行预热，排出管道中的凝聚水；开启阀门的速度要慢，以防水锤现象的发生，对阀门和管道设备造成损坏。
4、常开的手动阀门密封面上，很容易粘上杂质和脏物，在关闭闭合之前，微微开启一条缝，可以让高速流动的介质冲走这些异物，然后再轻轻关闭，提高密封效果。
5、在一些过高温介质的管道中，当手动阀门关闭之后，阀体内温度下降，因为热胀冷缩导致阀件收缩，密封面会出现一些细小的缝隙，阀门会出现泄漏。
在这种情况下，要在关闭手动阀门之后，过一会儿再关闭一次。
手动阀操作说明
手动阀操作说明
手动阀是一种常用的控制阀，用于手动控制流体的流动方向和流量
大小。
在工业生产和民用设备中都有广泛的应用。
下面将详细介绍手
动阀的使用方法和操作注意事项。
一、手动阀的结构
手动阀通常由阀体、阀芯、手柄和连接螺栓组成。
阀体上有进出口，阀芯是控制流体通过的关键部件，手柄用于手动转动阀芯，连接螺栓
用于固定阀体。
二、手动阀的使用方法
1. 调整手柄位置：根据需要，将手柄逆时针或顺时针旋转，使阀芯
打开或关闭，控制流体的流动。
2. 检查阀体连接：在使用前要检查阀体连接是否松动，如有松动应
及时拧紧连接螺栓，以免造成泄漏。
3. 操作流畅：操作手柄时，应轻柔自然，不要用力过猛，避免损坏
阀体和阀芯。
4. 关闭阀门：使用完毕后，将手柄逆时针旋转至最佳位置，将阀芯
完全关闭，确保流体不再流动。
三、手动阀的操作注意事项
1. 避免过大压力：手动阀的使用范围不能超过其承受的最大压力，
以免发生泄漏或损坏。
2. 定期检查：定期检查手动阀的工作状态，发现问题及时处理，确保设备正常运行。
3. 防止结冰：在低温环境中使用手动阀时，要注意防止结冰，防止阀体受损。
4. 防止腐蚀：在腐蚀性介质中使用手动阀时，要选用耐腐蚀材料的阀体，以防止腐蚀导致漏气。
以上就是手动阀的操作说明，希望能帮助大家正确使用手动阀，延长其使用寿命，确保设备的正常运行。
如果有任何疑问或需要进一步了解，请咨询专业人士。
祝大家工作顺利！。
手动阀安全操作及保养规程
手动阀安全操作及保养规程前言手动阀是广泛应用的管道设备之一，它具有维护管道系统正常运行的作用。
因此，了解手动阀的安全操作与保养规程对维护管道系统的正常运行至关重要。
本文旨在介绍手动阀的安全操作及保养规程，以供使用者参考。
一、手动阀的安全操作1.1 操作前的检查在使用手动阀前，必须进行如下检查：1.检查手动阀的位置是否正确；2.检查手动阀旁边的指示器是否指示正确；3.检查手动阀旁边的压力表是否显示正常；4.检查手动阀上是否有清洁标志；5.检查手动阀旁边的管道是否正常。
1.2 操作过程中的注意事项1.操作手动阀时，必须按照正确的操作顺序进行，不得随意操作；2.操作时必须用力平稳，防止手动阀出现卡阻、磨损及其他损坏；3.操作时应注意防止温度过高，以免烫伤，应使用带手柄的手动阀操作；4.在操作手动阀时，不得使用脚或其他任何非正常方式；5.操作后，应及时将手动阀关闭，以免影响管道系统的正常运行。
二、手动阀保养规程2.1 外观保养使用手动阀一段时间后，外观可能会出现污渍、氧化、孔堵等现象，应采取以下措施：1.表面污渍：可用清水或温和的洗涤剂加温水清洗，不得使用酸、碱性强的溶液；2.钢制表面：应按顺序进行涂、刷、喷涂保护油等措施，以防氧化腐蚀；3.塑料表面：不得使用溶剂等能使其脆化的易挥发性液体，应使用清水和温和的洗涤剂加温水清洗；4.孔堵：应采取拆卸清理、清洗等维护措施。
2.2 内部保养手动阀的内部是关键的工作部件，随着使用时间的延长，内部的磨损、泄漏等可能会影响其正常工作。
因此，应采取以下保养措施：1.对手动阀进行定期检查，检查内部零部件的状态、可靠性、工作情况；2.对于发现的零部件损坏、松动、变形等情况，应采取适当的修理或更换措施；3.在手动阀运行中，注意其运行情况，如发现异常情况及时停机检查并加以处理；4.对于手动阀不运行的情况，应详细查看其各零部件以了解故障原因，并采取相应的修理或更换措施。
结语通过对手动阀安全操作规程以及保养规程的介绍，使用者将能够更好地了解手动阀的操作和维护方法，提高管道系统的安全稳定性，保证一切运行正常，确保使用人员的人身安全，同时延长手动阀的使用寿命，为生产工作创造更好的生产条件和环境。
一般阀门的最大最小开度 -回复
一般阀门的最大最小开度-回复一般阀门的最大最小开度是指在正常运行条件下，阀门可以实现的开度范围。
阀门的开度对流体流量的调节和控制起着重要作用。
不同类型的阀门有不同的最大最小开度要求，下面将逐步解释。
首先，让我们了解什么是阀门开度。
阀门开度指的是阀门开口与关闭状态之间的变化程度。
它通常用百分比表示，从0（完全关闭）到100（完全开启）。
其次，不同类型的阀门有不同的最大最小开度要求。
以下是几种常见阀门及其最大最小开度范围的说明：1. 手动阀门：手动阀门通常由操作员通过手动旋转阀门手柄或开关来控制。
它们的最大最小开度由阀门的设计和制造确定。
一般情况下，手动阀门的最小开度是0，表示完全关闭，而最大开度为100，表示完全开启。
2. 常规截止阀：常规截止阀是最常见的阀门类型，用于切断管路中的流体。
在正常运行条件下，这些阀门通常可以实现完全关闭和完全开启。
因此，它们的最小开度为0，最大开度为100。
3. 调节阀：调节阀用于调节流体的流量或压力。
它们的最大最小开度要求根据不同的应用需求而变化。
一般来说，调节阀的最小开度可以为0，最大开度可以超过100。
这是因为调节阀通常需要具有超过百分之百的开度能力，以使流量能够超过设计值。
4. 蝶阀：蝶阀是一种以圆盘状阀体旋转作为开闭机构的阀门。
它们的最小开度通常为0，最大开度为100。
由于蝶阀的设计特点，可以实现全开和全闭状态，但在中间位置的流量可受限制。
5. 调流阀：调流阀用于调节流体的流量，并维持它在一定范围内。
它们的最小开度可以根据需要来设定，以使流体流过阀门时的压力损失最小化。
最大开度通常为100。
需要注意的是，不同的应用场景可能需要不同的阀门最大最小开度。
例如，某些特殊应用可能需要阀门能够实现小于0的负开度，以控制反向流量。
在液化天然气（LNG）行业，阀门通常需要高精度的流量控制，因此对最小开度的要求更为严格。
综上所述，一般阀门的最大最小开度范围取决于阀门类型和应用需求。
常见阀门分类方式
常见阀门分类方式阀门是工业中常用的一种控制装置，用于控制介质（液体、气体、气液混合物）的流动和压力。
根据不同的工作原理和结构形式，阀门可以被分为多种类型。
本文将按照常见的分类方式，对阀门进行一一介绍。
一、按照工作原理分类1. 手动阀：手动阀是一种通过人工操作来控制介质流动的阀门。
其主要特点是操作简单、结构紧凑、可靠性高。
常见的手动阀有旋塞阀、截止阀、球阀等。
2. 自动阀：自动阀是通过一定的控制信号来实现阀门开关的装置。
它可以根据需要自动调节介质的流量和压力，具有自动化程度高、精度高的特点。
常见的自动阀有电动阀、气动阀、液动阀等。
3. 液压阀：液压阀是利用液体的压力来控制阀门的开启和关闭。
它广泛应用于液压系统中，具有响应速度快、承受压力大的特点。
常见的液压阀有溢流阀、安全阀、换向阀等。
4. 电磁阀：电磁阀是利用电磁力来控制阀门的开闭。
它具有结构简单、操作方便、可靠性好的特点，广泛应用于工业自动化控制系统中。
常见的电磁阀有单向电磁阀、双向电磁阀、比例电磁阀等。
二、按照结构形式分类1. 截止阀：截止阀是一种通过阀芯上下移动来控制介质流动的阀门。
它具有密封性好、流阻小的特点，广泛应用于管道中。
常见的截止阀有闸阀、蝶阀、旋塞阀等。
2. 安全阀：安全阀是一种用于保护设备和管道系统的安全装置，主要用于控制和调节介质的压力。
它具有启闭灵活、调节范围广的特点，能够在压力超过设定值时自动开启，将多余的介质排出。
常见的安全阀有弹簧式安全阀、螺旋式安全阀等。
3. 调节阀：调节阀是一种用于调节介质流量和压力的阀门。
它可以根据控制系统的信号，自动调节阀门的开度，从而实现对介质流量和压力的精确控制。
常见的调节阀有节流阀、调节蝶阀、调节球阀等。
4. 换向阀：换向阀是一种用于改变介质流动方向的阀门。
它具有结构简单、操作方便的特点，可以实现介质的正反向流动。
常见的换向阀有旋转换向阀、活塞换向阀等。
三、按照用途分类1. 闸阀：闸阀是一种用于切断或接通管道中介质流动的阀门。
管道阀门分类
管道阀门分类管道阀门是一种常见的工业阀门，用于控制管道中的流体流量和压力。
根据不同的分类标准，管道阀门可以分为多个类型，包括截止阀、球阀、蝶阀、旋塞阀等。
本文将根据这些分类标准依次介绍各类管道阀门的特点和应用。
一、按照结构分类1. 截止阀：截止阀是一种常用的阀门，用于控制介质的流通和切断管道中的流体。
其主要特点是流体阻力小，密封性好，适用于各种介质和压力等级。
截止阀广泛应用于石油、化工、冶金、电力等行业。
2. 球阀：球阀是一种以球体为开闭件的阀门，通过旋转球体来控制介质的流通。
球阀具有结构简单、启闭快、密封性好等特点，广泛应用于城市供水、石油、天然气等领域。
3. 蝶阀：蝶阀是一种以圆盘为开闭件的阀门，通过旋转圆盘来控制介质的流通。
蝶阀具有体积小、重量轻、操作灵活等特点，适用于中低压下的流量调节和切断管道中的流体。
4. 旋塞阀：旋塞阀是一种以旋转塞体来控制介质的流通的阀门。
旋塞阀具有结构简单、密封性好、流体阻力小等特点，广泛应用于化工、冶金、电力等行业。
二、按照工作原理分类1. 手动阀：手动阀是一种通过手动操作来控制介质流通的阀门。
手动阀结构简单、操作方便，适用于一些小流量、低压力的场合。
2. 自动阀：自动阀是一种通过自动装置来控制介质流通的阀门。
自动阀能够根据预设的控制信号，实现介质的自动调节和控制。
三、按照材料分类1. 铸铁阀：铸铁阀是一种以铸铁为材料制成的阀门。
铸铁阀具有价格低廉、耐腐蚀性好等特点，适用于一些一般介质和中低压力的场合。
2. 不锈钢阀：不锈钢阀是一种以不锈钢为材料制成的阀门。
不锈钢阀具有耐腐蚀性好、强度高等特点，适用于一些高温、高压和腐蚀性介质的场合。
3. 铜阀：铜阀是一种以铜为材料制成的阀门。
铜阀具有导热性好、耐腐蚀性好等特点，适用于一些导热介质和腐蚀性介质的场合。
四、按照应用领域分类1. 石油阀：石油阀是一种专门用于石油行业的阀门。
石油阀的特点是耐腐蚀性好、耐高温性好等，适用于石油钻采、炼油等环节。
手动阀门操作规程
手动阀门操作规程
《手动阀门操作规程》
一、目的
手动阀门是工业生产中常见的设备，为了安全稳定地操作这些阀门，制定一套操作规程是十分必要的。
二、操作前的准备
1. 检查阀门的周围环境是否安全，有无危险品或障碍物。
2. 确认阀门的操作范围和方向。
3. 检查阀门的密封性能是否良好。
4. 准备好必要的安全防护用具，如手套、护目镜等。
三、操作步骤
1. 打开阀门前，先确认周围无人并进行必要的警告。
2. 轻轻转动阀门手轮，以确保阀门没有卡住或异常。
3. 逐渐用力转动手轮，直到阀门达到所需位置。
4. 慢慢松开手轮，观察阀门是否平稳运行，并检查密封性能。
四、操作后的注意事项
1. 关闭阀门后，要将手轮恢复原位并确保锁紧。
2. 定期检查阀门的运行情况，及时发现并处理问题。
3. 严禁私自擅自操作或调试阀门，必须有相关资质的人员进行操作。
通过严格遵守《手动阀门操作规程》，可以有效保障工业生产中阀门设备的安全运行，同时也能保护操作人员的人身安全。
威格士手动阀3--6通径
DG 17V – 3– *– 60 手柄操作
DG 20V – 3– *– 60 凸轮操作
DG 21V – 3– *– 60 顶杆操作
2
目录表
概括资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
特征和优点
● 高压和大流量能力使成本效益最 高。
● 压力损失小使功率损失减至最小。
● 冲击小，使机器寿命最长。
● 五种控制方式满足不宜使用电气 控制的应用场合。
● 由威格士设计和制造，威格士公 司作为全球流体动力和运动控制 领域的领导者已有 70 多年的历 史。
剖视图
DG 3V – 3– *– 60 液动操作 DG 18V – 3– *– 60 气动操作
Vickers®
方向控制阀
方向控制阀
DG3V-3-*-60 液动操作 DG17V-3-*-60 手柄操作 DG18V-3-*-60 气动操作 DG20V-3-*-60 凸轮操作 DG21V-3-*-60 顶杆操作 CETOP 3, NFPA D03, ISO 4401
Released 5/94
682-C
* 油箱回油管路必须设计成瞬态油箱回油 管路压力峰值不超过 6,9 bar (100 P s i)。 油箱回ቤተ መጻሕፍቲ ባይዱ管路压力超过 6,9 bar (100 P si)， 手柄运动必须加辅助推力。
注 在右手配置中，执行器 “A ” 常拆掉， 在左手配置中，执行器 “B ” 常拆掉。 请注意欧洲规定是相反的。 关于执行 器（油口）的标识见铭牌上的示图。
WABCO手动阀简介
WABCO手动阀简介手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。
当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。
必要时，也可以利用万向接头及传动轴进行远距离操作。
手动阀之液压阀液压件辅助加工主要包括：阀体清砂、零部件去毛刺、去热处理残渣和清洗等内容阀体类的清砂国产液压阀阀体绝大多数以球铁、蠕铁、灰铁为材质，以树脂砂作为造型介质翻砂浇铸而成，具有体积小、结构紧凑、形状复杂和精度要求高等特点，铸件的质量很大程度上决定了液压阀的档次。
阀体因以砂为造型材料，故铸件中不可避免地有粘砂存在。
粘砂对液压系统来说危害性较大。
清除粘砂的方法较多，国内常用的有滚筒清砂、喷丸清砂、电化学清砂和水爆清砂等。
喷丸清砂一般用于油道敞开或油道较大的阀体类及粗加工后阀体的清砂，它不但能去除粘砂，还可去除锈迹和粗加工产生的毛刺，特别是液体喷砂，还能起光饰铸件表面作用。
电化学清砂是利用(SiO2)与熔融的NaOH起电化学反应生成偏硅酸钠和水，能较净地去除窄小油道内的粘砂，故喷丸和电化学清砂这两种方法作为阀体铸件精细去砂的方法，广为各生产厂家采用。
但这两种清砂方法也有不足之处：⑴喷砂清砂适用于较大油腔或油道敞开的阀体，对结构复杂、油道细小的阀孔等有较大的局限性，不能有效去除粘砂，且对已加工表面较易造成破坏，故而影响密封性、美观性和产品精度，且不利于加工工序的安排；⑵电化学清砂对一些非循环腔而言很难有效去净粘砂，且能耗较高，对环境破坏极大，工人的作业强度也高，故对复杂件的清砂大家还在探索之中。
对于小型复杂铸件的清砂，笔者介绍一种方法供大家参考：人工时效-酸洗-漂洗-防锈-超声波清洗。
其作用机理为：利用人工时效使铸件与砂的结合力降低，利用酸洗去除砂与铸件结合处的氧化皮，使砂与铸件剥离，再利用超声波清洗时压缩空气的爆裂使砂脱落从而达到清砂目的。
该方法与其它清砂相比较：受铸件结构影响较少；在机加工前进行,不影响机加工工序的安排；⑶对环境虽有一定的影响，但酸洗时加入防雾剂，使其对环境影响降低；铸件表面呈较美观的银白色；⑸效率较高。
什么是手阀
什么是手阀
手动阀的种类也是非常多的，其中最常见的就是真空手动阀，超高压手动阀，低温手动阀，高温手动阀以及恒温手动阀等等。
正常用手动操作的阀都叫手阀也叫手动阀。
手动阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。
用于流体控制的阀门，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。
阀门可以在压力、温度或其它形式传感信号的作用下，按预定要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。
阀门的种类及原理
（三）、按主要参数分类
1、按压力分类 (1) 真空阀 工作压力低于标准大气压的阀门。 (2) 低压阀 公称压力PN≤1.6MPa的阀门。 (3) 中压阀 公称压力2.5≤PN≤6.4Mpa的阀门。 (4) 高压阀 公称压力10.0≤PN80.0Mpa的阀门。 (5) 超高压阀 公称压力PN≥100Mpa的阀门。 2、按介质工作温度分类 (1) 高温阀 t>450℃的阀门。 (2) 中温阀 120℃≤t<450℃的阀门。 (3) 常温阀 -40℃≤t<120℃的阀门。 (4) 低温阀 -100℃≤t<-40℃的阀门。 (5) 超低温阀 t<-100℃的阀门。
连接处流通通道的名义直径，用DN表示，单 位mm。 例如： Φ100×20 DN=60mm 2、公称压力：是阀门在规定的基准温度下 允许的最大压力，用PN 表示 例如：PN16表示最大承压为16bar=1.6MPa
7
四、闸阀
闸阀是作为截止介质使用，在全开时整个 流通直通，此时介质运行的压力损失最小。 闸阀通常适用于不需要经常启闭，而且保 持闸板全开或全闭的工况。不适用于作为 调节或节流使用。对于高速流动的介质， 闸板在局部开启状况下可以引起闸门的振 动，而振动又可能损伤闸板和阀座的密封 面，而节流会使闸板遭受介质的冲蚀。
12
13
14
15
16
五、截止阀
截止阀是用于截断介质流动的， 截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
气开阀、气关阀、手动阀、电磁阀
气开阀主要用于一般物料输送流量或压力调节气闭阀主要用于密封装置的气体输送,尤其在短电情况需要紧急排放的物料中使用,作用是避免设备内由于通道被阻,压力瞬间上升,导致事故发生.同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
调节阀一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀，另外，按其功能和特性分，还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
在具体选择时，可做如下考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。
(3)耐腐蚀性由于介质具有腐蚀性，尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。
在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。
作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。
对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。
执行机构类型的确定对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。
手动阀原理
手动阀原理
手动阀是一种通过手动操作来控制流体流动的阀门装置。
它不像自动阀那样依靠外部信号或控制系统来进行操作，而是由人工操作开关或手柄来控制阀门的开关情况。
手动阀的主要原理是通过手动旋转或推动阀门的开关装置，改变阀门的位置以控制流体的流通或截断。
通常手动阀的开关装置采用螺纹连接或直接焊接在阀门的阀体上。
手动阀一般由阀体、阀盖、阀芯、阀座和密封装置组成。
当手动旋转或推动阀体时，阀芯与阀座之间的间隙会发生变化，从而改变流体的通道形状，实现流体的控制。
手动阀的密封装置起到了关键作用，它可以确保阀门在关闭位置时，流体不会泄露或逆流。
通常阀体和阀盖之间采用密封垫或密封圈来保证阀门的良好密封性能。
手动阀的操作过程相对简单，只需人工根据需要旋转或推动阀门即可。
然而，由于操作的直接依赖于人工，手动阀的响应速度较慢，并且容易受到人为误操作的影响。
总之，手动阀通过手动操作来控制流体的流动，其原理是通过手动旋转或推动阀门的开关装置，改变阀门的位置以控制流体的流通或截断。
手动阀原理
手动阀原理
手动阀是一种常见的控制元件，它通过手动操作来控制流体的流动方向、压力
和流量。
手动阀的原理非常简单，但却是许多液压系统中不可或缺的一部分。
本文将从手动阀的结构、工作原理和应用领域等方面进行介绍。
手动阀的结构通常由阀体、阀芯、手柄和密封件等部分组成。
阀体是手动阀的
外壳，用于固定阀芯和密封件。
阀芯是手动阀的核心部件，它通过手柄的操作来改变流体的通路，从而实现对流体的控制。
手柄则是用来操作阀芯的部分，通过手柄的旋转或推拉来实现对阀芯的移动，从而改变流体的通路。
密封件则是用来保证阀体内部的密封性能，防止流体的泄漏。
手动阀的工作原理主要是通过手柄操作来改变阀芯的位置，从而改变流体的通路。
当手柄处于不同位置时，阀芯会相应地移动，改变流体的流动方向、压力和流量。
通过这种方式，可以实现对流体的精确控制，满足不同工况下的需要。
手动阀广泛应用于各种液压系统中，如起重机械、冶金设备、航空航天等领域。
在这些领域中，手动阀通常用于对液压缸、液压马达、液压泵等执行元件进行控制，实现对机械设备的精确操作。
由于手动阀具有结构简单、操作方便、可靠性高等特点，因此在液压系统中得到了广泛的应用。
总的来说，手动阀作为一种常见的控制元件，其原理简单、结构合理、应用广泛。
通过手柄的操作，可以实现对流体的精确控制，满足不同工况下的需要。
在液压系统中，手动阀扮演着不可或缺的角色，为机械设备的精确操作提供了重要保障。
希望通过本文的介绍，读者能对手动阀的原理有一个更加深入的了解。
手动阀工作原理
手动阀工作原理一、手动阀的定义和分类手动阀是一种通过手动操作进行控制的阀门，常用于工业自动化系统中。
根据不同的控制方式和工作原理，手动阀可分为以下几类：1.转动手动阀：通过手动旋转阀芯或阀门来控制流体的通断。
2.推拉手动阀：通过手动推拉阀杆来控制流体的通断。
3.拉杆式手动阀：通过手动拉动拉杆来控制阀门的开关状态。
4.按钮式手动阀：通过手动按下或松开按钮来控制阀门的开关状态。
二、手动阀的组成和工作原理手动阀由阀体、阀盖、阀座、阀芯（或阀门）、阀杆等部件组成。
其工作原理如下：1.正常工作状态：阀杆处于上升状态，阀芯或阀门紧密贴合阀座，流体无法通过阀门进入或流出。
此时，手动阀处于关闭状态。
2.打开阀门：通过手动操作，将阀杆下压。
阀芯或阀门与阀座之间的间隙增大，流体得以通过阀门进入或流出。
此时，手动阀处于打开状态。
3.关闭阀门：通过手动操作，将阀杆提起。
阀芯或阀门再次贴合阀座，流体无法通过阀门进入或流出。
此时，手动阀重新处于关闭状态。
三、手动阀的应用领域手动阀广泛应用于各个行业的流体控制系统中，具有以下几方面的优点：1.灵活性：手动阀操作简单、方便，不需要依赖电力或气压等外部能源，可以灵活地进行流体控制。
2.可靠性：由于不依赖外部能源，手动阀的故障率较低，其可靠性较高。
3.维护成本低：手动阀的维护成本相对较低，不需要定期更换电池或执行器等部件。
4.安全性：手动阀在紧急情况下可以迅速关闭，保证系统的安全性。
手动阀在下面几个领域得到了广泛的应用：1. 石油化工行业手动阀广泛应用于石油化工行业，用于控制流体的通断、调节流量和压力等。
例如，在输送石油或化工液体的管道上设置手动阀，可以对流体进行临时的关闭或调节。
2. 污水处理系统污水处理系统中，手动阀用于调节和控制污水的流动。
例如，在处理污泥的过程中，手动阀可以控制进水和排水的流量，以达到合理的处理效果。
3. 锅炉控制系统手动阀在锅炉控制系统中起到重要的作用。
通过手动阀可以控制锅炉的燃烧状态、水位和排污等，保证锅炉的安全运行。
手动阀工作原理
手动阀工作原理
手动阀是一种常见的控制阀门，用于手动控制液体、气体等流体的流向和流量。
手动阀的工作原理主要是通过人工操作阀门的开启和关闭来控制流体的通断，从而实现对流体的控制。
手动阀通常由阀体、阀盖、阀杆、阀座、密封圈等部件组成。
当操作者旋转或推拉阀杆时，阀门就会打开或关闭，从而控制流体的通断。
手动阀的密封圈起着密封作用，确保阀门关闭时不会发生泄漏。
手动阀的工作原理可以简单地描述为：当操作者使用手动力量旋转或推拉阀杆时，阀门会相应地打开或关闭，改变管道内流体的流动状态。
手动阀一般用于需要人工干预的控制场合，比如紧急情况下的流体控制、设备维护等。
手动阀的使用范围广泛，涵盖了工业、农业、建筑等多个领域。
在工业生产中，手动阀常用于控制液压系统、气动系统、液体管道等。
在农业领域，手动阀常用于控制灌溉系统、喷灌系统等。
在建筑领域，手动阀常用于控制建筑设备、排水系统等。
手动阀的优点是结构简单、操作方便、成本低廉。
但是，手动阀也存在一些缺点，比如不能远程控制、控制精度较低等。
因此，在一些对控制精度要求较高的场合，通常会选择自动阀或电动阀来替代手动阀。
总的来说，手动阀作为一种简单实用的控制阀门，在各个领域都有着广泛的应用。
通过人工操作，手动阀可以灵活控制流体的通断，起到关键的控制作用。
随着科技的发展，自动化水平的提高，手动阀可能会逐渐被自动阀所取代。
但在某些特定的场合，手动阀仍然会是一种不可或缺的控制装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手动阀目录PZ73H手动刀型闸阀Y45H手动双座蒸汽减压阀ZT9928手动浆料闸阀大连式手动调节阀-T40H大连式手动调节阀大连式手动调节阀T40H手动法兰式伸缩蝶阀手动空气调节蝶阀手动调节阀手动通风蝶阀-TD41W手动通风蝶阀手动高真空挡板阀GD-J(b)横式放料阀-横式手动带气动放料阀衬氟手动蝶阀PZ73H手动刀型闸阀一、产品[刀型闸阀]的详细资料：产品型号：PZ73产品名称：刀型闸阀二、主要性能规范：公称压力（MPa)壳体试验（MPa)密封试验（MPa)工作温度适用介质1.0 1.61.52.41.11.8≤100℃≤100℃纸浆、污水、煤浆、灰、渣水混和物三、主要零部件材质：体、盖闸阀阀杆密封面不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金四、PZ73H手动刀型闸阀主要外形及连接尺寸(mm)：MPa DN L D D1D2H N-M D0W(Kg)1.050431601251002854-M161808 65461801451202984-M1618010 80461951601353154-M1622012 100522151801553658-M1622014 125562452101854008-M1623022 150562802402104758-M2028029 200603352952655408-M2036038 2506839035032063012-M2036066 3007844040036878012-M20400100 3507850046042888516-M20400119 40010256551548299016-M22400195 450114615565532110020-M22530285 500127670620585120020-M22530389 600154780725685145020-M27600529 700165895840800170024-M27600790 8001901010950898200024-M30680850 900203111010501005230028-M30680900 1000216122011601115250028-M307001050 1200254145013801325280032-M3680013001.65043160125992854-M161808.5 65461851451202954-M1618010.7 80462001601353158-M1622013 100522201801553658-M1622015 125562502101854008-M1623023.5 150562852402104758-M2028031 2006034029526554012-M2036040.7 2506840535531063012-M2236070 3007846041037578012-M224001073507852047043588516-M2240012940010258052548599016-M27400215450114640585545110020-M27530305500127715650609120020-M30530410600154840770720145020-M36600550700165910840788170024-M366008208001901025950898200024-M3668095090020311251050998230028-M3668010201000216125511701110250028-M4270011201200254148513901325280032-M488001480订货须知：一、①PZ73H手动刀型闸阀产品名称与型号②PZ73H手动刀型闸阀口径③PZ73H手动刀型闸阀是否带附件二、若已经由设计单位选定公司的PZ73H手动刀型闸阀型号，请按PZ73H手动刀型闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：PZ643气动对夹式刀型闸阀刀型闸阀气动穿透式刀闸阀PZ973电动刀型闸阀PZ573伞齿轮刀型闸阀液动刀型闸阀PZ673X型气动浆液阀PZL43链轮式浆液阀PZ773H电动液动阀PZ973电动刀闸阀伞齿轮对夹式闸阀Z73X纸浆浆液阀Z473X链轮式浆液阀伞齿轮浆液阀气动插板阀不锈钢刀型闸阀Y45H/Y型手动双座蒸汽减压阀一、产品[电动双座蒸汽减压阀]的详细资料：产品型号：Y45H/Y型产品名称：电动双座蒸汽减压阀产品特点：本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。
采用压力平衡式阀瓣、升降调节。
其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。
本系列产品的减压比用到0.6较为合适。
本产品主要用于蒸汽管路，调节压力。
广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
二、主要技术参数和性能指标：公称压力(Mpa) 1.6 2.5 4.0 6.410.016.0壳体试验压力(Mpa) 2.4 3.75 6.09.615.024密封试验压力(Mpa) 1.76 2.75 4.47.0411.017.6最高进口压力(Mpa) 1.6 2.5 4.0 6.410.016.0出口压力范围(Mpa)最佳减压比0.6渗漏量0.5%QMax温量-压力等级ANSI B16.34三、主要零件材料：零件名称零件材料阀体阀盖底盖WCB阀座304阀瓣2Cr13阀杆2Cr13垫片柔性石墨/1Cr18Ni9导向套2Cr13填料柔性石墨螺栓35CrMoA螺母45四、流量系数(Cv)：DN506580100125150200250300350400500 Cv20255060701101502304205407101020五、Y45H/Y型手动双座蒸汽减压阀连接尺寸：外形尺寸公称通径DNL L1H Hl l 50300150520190565653401705402056508038019055021565010040021558024080012543022562027580015045023065032080020050026079034080025055028585037080030075039594046090035085044599053090040095055011206601000 500113068016608001000外形尺寸公称通径DNL L1H Hl l50300150520200565653401705402156508038019055022565010040021558025080012543022562028580015045023065033080020050026079035580025055028585039080030075039594048090035085044599055090040095055011207001000500113068016608201000订货须知：一、①Y45H/Y型手动双座蒸汽减压阀产品名称与型号②Y45H/Y型手动双座蒸汽减压阀口径③Y45H/Y型手动双座蒸汽减压阀是否带附件二、若已经由设计单位选定公司的Y45H/Y型手动双座蒸汽减压阀型号，请按Y45H/Y型手动双座蒸汽减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM341系列隔膜可调式减压阀波纹管式减压阀T44H/Y型波纹管减压阀YZ11X直接作用薄膜式水用减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀高灵敏度蒸汽减压阀ZT9928手动浆料闸阀一、产品[闸阀]的详细资料：产品名称：闸阀产品特点：ZT9928-(0.6/1.0)手动浆料闸阀,手动浆料闸阀,浆料闸阀二、主要性能规范：公称压力PN（MPa)适用介质阀体材料适用温度0.6铸钢、铸铁、不锈钢纸浆料X＜801.0糖浆、泥浆、纸浆、污水铸钢、铸铁三、ZT9928手动浆料闸阀主要零件材料及连接尺寸：公称压力PN(MPa)公称通径DN(mm)主要结构尺寸(mm)公称压力PN(MPa)公称通径DN(mm)主要结构尺寸(mm) L D1D2H H1N-M Z-Φd L H H1D1D2Z-Φd0.65050901103803302-122-141.050483063561001254-20 65551101304153502-122-1465483203651201454-20 80601251504503702-162-1880503364161351604-20 100601451705004002-162-18100503744741551808-20 125651752006255004-164-18125574465711842108-20 150702002256905404-164-18150575436932102408-24 200752552808006004-164-18200706108102682958-24 250852603359006508-164-182507072497432435012-24 3009036239510007208-204-2230076820112037040012-24 35010541244511307808-204-2235076921127143046016-24 400115462495175085012-204-22400891026142648551516-28订货须知：一、①ZT9928手动浆料闸阀产品名称与型号②ZT9928手动浆料闸阀口径③ZT9928手动浆料闸阀是否带附件二、若已经由设计单位选定公司的ZT9928手动浆料闸阀型号，请按ZT9928手动浆料闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：有导流孔平板闸阀电动弹性座封闸阀弹性座封闸阀平行式双闸板闸阀暗杆楔式闸阀电动楔式闸阀球型闸阀无导流孔平板闸阀弹性座封闸阀衬氟手动蝶阀一、概述：产品名称：D71FS衬氟手动蝶阀产品特点：对夹连接手动蝶阀,中线连接手动蝶阀,手动蝶阀衬氟手动气动的详细资料：衬氟手动蝶阀,中线连接手动蝶阀,手动蝶阀二、安装图：三、D71FS衬氟手动蝶阀主要连接尺寸及重量：公称通径标准值参考值L D D1D2F B Z-Φd Do H W（kg）DN（mm）NPS（inch）PN0.6（MPa）4011/233130*********-Φ14160140 2.5 50243140110903164-Φ14200145 3.5 6521/2461601301103164-Φ14250155 4.5 803461821501253184-Φ182501656 1004522051701453184-Φ182501807.5 1255562352001753208-Φ1830020311 1506562602252003208-Φ1830022516 2008603152802553228-Φ18200*27548 250106837033531032412-Φ18200*31560 300127843539536242412-Φ23240*34875 350147848544541242612-Φ23240*41582 4001610253547546242816-Φ23280*460123 4501811459055051842816-Φ23280*500150 5002012764060056843016-Φ23320*530180 6002415475570567053020-Φ25320*610225 7002816586081077553224-Φ25360*675315 8003219097592088053424-Φ30360*805385900362031075102098053624-Φ30380*99542010004021611751120108053628-Φ30400*117062012004825414001340129554032-Φ34400*1295788订货须知：一、①衬氟手动蝶阀产品名称与型号②衬氟手动蝶阀口径③衬氟手动蝶阀是否带附件二、若已经由设计单位选定公司的衬氟手动蝶阀型号，请按衬氟手动蝶阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：电动伸缩蝶阀电动二通球阀气动对夹蝶阀气动法兰式伸缩蝶阀气动对夹式硬密封蝶阀调节阀>>手动调节阀>>大连式手动调节阀产品名称：大连式手动调节阀产品型号：T40H 产品口径：DN15-400产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
