中控锁功能结构及遥控原理
中控锁_精品文档
中控锁中控锁：安全、便利和高效的车辆防盗系统概述：中控锁，也被称为车辆中央锁定系统，是一种用于通过车辆遥控器或车内按钮集中锁定和解锁车辆门的装置。
中控锁是现代汽车防盗系统中的重要组成部分，其便捷性、安全性和高效性使其成为车辆所有者的首选。
1. 中控锁的工作原理：中控锁系统由多个组件组成，包括锁电机、控制模块、传感器和遥控器。
当车主按下遥控器上的按钮或车内按钮时，控制模块接收到信号后，会将信号传送给锁电机，从而控制车门的锁定和解锁。
传感器用于监测车门的状态，并将信息传输给控制模块。
2. 中控锁的优势：- 安全性：中控锁系统可以确保车辆的安全，防止未授权人员进入车辆。
只有合法的遥控器或车内按钮才能解锁车门，有效地防止车辆被盗。
- 便利性：中控锁允许车主通过按一下按钮就能够集中锁定或解锁车辆的所有门，极大地简化了操作过程。
车主不再需要逐一检查每个车门，节省了时间和精力。
- 高效性：中控锁系统的响应时间非常快，车主可以远程控制车辆的锁定和解锁，不需要亲自靠近车辆。
这对于停放在公共停车场或夜间停放在不安全地区的车辆来说尤为重要。
3. 中控锁的功能：- 遥控车门锁定和解锁：车主可以通过遥控器上的按钮，远程锁定和解锁车辆的全部门。
- 报警功能：一些中控锁系统还具备报警功能。
当有人非法进入车辆或试图撬车时，系统会自动触发警报，吓退潜在的入侵者，并吸引周围人的注意。
- 防盗功能：中控锁系统的高安全性可以有效地防止车辆被盗。
只有合法的遥控器或车内按钮才能解锁车门，增加了车辆被盗的难度。
- 自动锁定功能：一些中控锁系统还具备自动锁定功能。
当车辆启动后，系统会自动锁定车门，以防止乘客在行驶过程中意外打开车门。
4. 中控锁的不足：尽管中控锁系统在安全性、便利性和高效性方面具有很多优势，但也存在一些不足之处：- 依赖电力：中控锁系统需要电力供应才能正常工作。
如果车辆的电池电量耗尽，或者中控锁系统出现故障，就无法使用遥控器控制车门的锁定和解锁。
汽车中控锁系统的工作原理

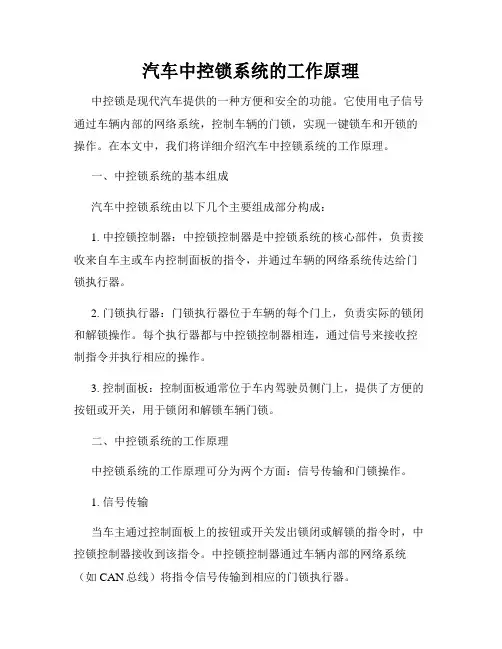

汽车中控锁系统的工作原理中控锁是现代汽车提供的一种方便和安全的功能。
它使用电子信号通过车辆内部的网络系统，控制车辆的门锁，实现一键锁车和开锁的操作。
在本文中，我们将详细介绍汽车中控锁系统的工作原理。
一、中控锁系统的基本组成汽车中控锁系统由以下几个主要组成部分构成：1. 中控锁控制器：中控锁控制器是中控锁系统的核心部件，负责接收来自车主或车内控制面板的指令，并通过车辆的网络系统传达给门锁执行器。
2. 门锁执行器：门锁执行器位于车辆的每个门上，负责实际的锁闭和解锁操作。
每个执行器都与中控锁控制器相连，通过信号来接收控制指令并执行相应的操作。
3. 控制面板：控制面板通常位于车内驾驶员侧门上，提供了方便的按钮或开关，用于锁闭和解锁车辆门锁。
二、中控锁系统的工作原理中控锁系统的工作原理可分为两个方面：信号传输和门锁操作。
1. 信号传输当车主通过控制面板上的按钮或开关发出锁闭或解锁的指令时，中控锁控制器接收到该指令。
中控锁控制器通过车辆内部的网络系统（如CAN总线）将指令信号传输到相应的门锁执行器。
2. 门锁操作接收到指令信号的门锁执行器根据指令执行相应的操作。
当接收到锁闭指令时，门锁执行器将把门锁闭，并确保门锁完全锁定。
当接收到解锁指令时，门锁执行器将解除门锁闭，并确保门锁完全解开。
三、中控锁系统的优势汽车中控锁系统具有以下几个优势：1. 方便性：中控锁系统允许车主通过按下一个按钮或开关，一次性实现全部车门的锁闭或解锁操作，省去了逐一操作每个门锁的麻烦。
2. 安全性：中控锁系统可以提供更高的安全性，特别是在危险情况下。
当车主遇到紧急情况时，通过一键锁车可以迅速确保车辆的安全。
3. 自动化功能：一些中控锁系统具备自动化功能，例如车辆行驶时自动解锁车门，或者将车辆锁定后自动关闭车窗等。
四、中控锁系统的注意事项1. 保持良好的电源供应：中控锁系统需要稳定的电源供应，因此需确保车辆电池正常工作。
2. 不依赖于中控锁系统：在某些情况下，如车辆电池电量枯竭时，中控锁系统可能无法正常工作。
汽车中控门锁原理
汽车中控门锁原理中控门锁是一种常见的车载电子设备，它主要负责汽车车门的锁定和解锁，通常与车辆的安全系统、无钥匙进入系统、车辆报警系统等其他系统密切相关。
在车辆行驶中，司机可以通过中控系统控制车门的锁定和解锁，这大大简化了车辆的操作流程，提高了驾驶人员的安全性和舒适度。
中控门锁的工作原理是什么？中控门锁的工作原理非常类似于普通的门锁。
当司机需要锁定或解锁车门时，先通过中控系统发出指令。
在接收到指令后，中控门锁会通过手动或电动的方式将车门锁定或解锁。
具体来说，中控门锁的工作原理可以分为以下三个方面：1. 中控门锁发出指令中控门锁的首要任务是接收来自车主（司机）发出的锁定或解锁指令。
这一过程通常使用无线电信号实现，车主按下遥控器上的“锁定”或“解锁”按钮时，中控门锁就会收到对应的信号，从而做出相应的反应。
目前，中控门锁的通信协议有很多种，包括：红外线、射频、蓝牙和Wi-Fi等。
其中，射频通信协议是目前最为流行的一种，因为它的信号稳定、通信距离远，并且可以通过硬件和软件优化来扩展其功能。
2. 中控门锁执行指令当中控门锁接收到锁定或解锁指令后，就会开始执行相关操作。
在执行之前，中控门锁需要先检测车门的状态，以确定当前车门的锁定或解锁状态。
如果车门已经处于锁定状态，中控门锁就会进入解锁程序，这通常包括解除安全锁、激活电动功能以及关闭遥控器信号等程序。
如果车门已经处于解锁状态，中控门锁就会进入锁定程序，这通常包括激活安全锁、关闭电动功能以及开启遥控信号等程序。
中控门锁的执行程序通常包括软件和硬件两方面。
在软件方面，中控门锁需要具备自我监测和故障诊断功能，以保证其操作的稳定性和安全性。
在硬件方面，中控门锁需要具备电动机、传感器、保护电路等多种部件，以完成门锁的实际操作。
3. 中控门锁反馈操作结果最后，中控门锁需要将操作结果反馈给使用者。
通常，中控门锁会通过发出声音、闪烁灯光、发送电子信息等方式将操作结果告知使用者。
简述中控门锁系统的组成和工作原理。
简述中控门锁系统的组成和工作原理。
中控门锁系统是一种智能门锁系统，能够实现远程开锁、密码管理和出入记录等功能，其组成包括门锁、中控主机、管理软件和配件等几个部分。
首先是门锁部分，门锁是中控门锁系统的主体，其种类多样，包括电子锁、指纹锁、密码锁等，这些锁通过智能化的设计和技术，能够实现高效、安全、便捷的开锁方式。
门锁还具有防破坏、防盗、防火等功能，保障室内安全。
其次是中控主机部分，中控主机是整个系统的核心部件，负责与门锁通讯、控制门锁开关、记录门锁出入信息等功能。
中控主机还可以与管理软件进行联动，实现数据上传、数据处理、指令下达等功能。
再来是管理软件部分，管理软件是中控门锁系统的重要组成部分，通常包括手机APP、电脑端软件等。
用户可以通过管理软件，实现对门锁的远程控制、密码管理、开锁记录查看等功能。
管理软件还可以实现多用户管理，为用户提供更加便捷的服务。
最后是配件部分，配件包括门禁卡、遥控器、磁铁等，这些配件能够增强门锁系统的功能，提升用户体验。
中控门锁系统的工作原理是，门锁和中控主机通过无线通讯技术进
行联动，门锁通过中控主机接收到的指令，实现开锁、上锁等操作。
中控主机会记录门锁的出入信息，并将这些信息上传到管理软件中，用户可以通过管理软件进行查看。
同时，用户可以通过管理软件实现对门锁的远程控制和密码管理等操作。
总体来说，中控门锁系统是一种智能化、高效、安全、便捷的门锁系统，其组成包括门锁、中控主机、管理软件和配件等几个部分，通过无线通讯技术实现联动，为用户提供更加优质的服务。
中控锁原理和安装
一中控锁及控制原理1中控锁的结构和原理：中控锁内部为一个线圈驱动或电机驱动机构，改变线圈或电动的电流流向控制开锁或落锁，所以中控制锁常只有两个引线，两个引线一个接电源的正极，另一个引线接电源的负极的时，中控锁控制门锁机构开锁，反之，当正负极互换时，则会落锁。
中控锁内部为线圈驱动中控锁内部为电机驱动中控锁的开锁或落锁有三种控制方式：（1）有防盗器直接控制，（2）防盗器通过中控锁控制盒控制。
（3）车钥匙控制主控锁（即驾驶门锁）的开锁或落锁，主控锁通过中控锁控制盒控制其它门的中控锁开锁或落锁。
2中控锁控制盒的结构和原理：中控锁控制盒的结构原理图中控锁控制盒结构和原理如上图所示：共有8根引线，其中两根为电源线：红的接电瓶的正极，黑的接电瓶的负极；两根为中控锁接线，分别接中控制锁的两个引线；还有四根控制线：控制线A两根和控制线B两根，从结构和原理图中可以看出，控制线A两根线的作用是一样的，因为他们在中控锁控制盒内实际为一根引线，只不过是引出控制盒时分为了两根，同样的原理，控制线B两根线的作用也是一样的。
在控制盒内有两个相同的继电器和相应的时间控制电路，当两个继电器的线圈不通电时，中控锁接线均搭铁，当一个继电器线圈通电时，这个继电器控制的中控锁接线接正，所以，当两个继电器A和B分别通电时，即可以实现中控锁的开锁或落锁。
继电器A和B线圈的通电或断电由控制线A和B通过时间控制电路控制，控制线A搭铁可接正极时，时间控制电路A控制继电器A线圈通电，同理，控制线B搭铁可接正极时，时间控制电路B控制继电器B线圈通电。
时间控制电路的作用是控制继电器线圈的通电时间，为了实现准确的开锁或落锁动作，即使控制线A或B长期搭铁或接正极，而时间控制电路控制继电器线圈的通电只有不到一秒钟时间。
3关于中控制锁的安装：1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。
汽车中控门锁工作原理

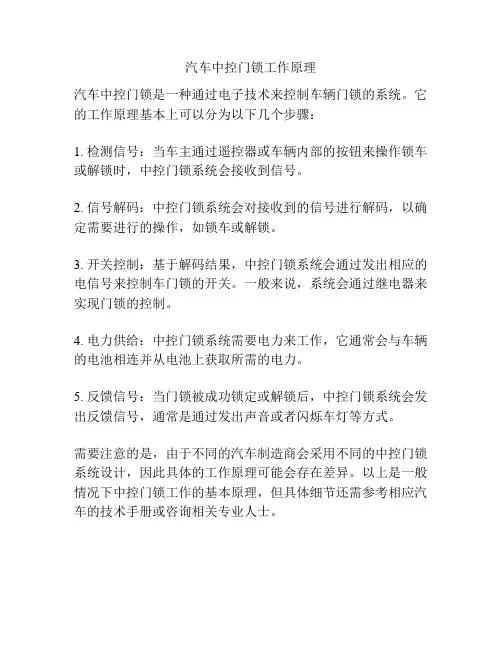

汽车中控门锁工作原理
汽车中控门锁是一种通过电子技术来控制车辆门锁的系统。
它的工作原理基本上可以分为以下几个步骤：
1. 检测信号：当车主通过遥控器或车辆内部的按钮来操作锁车或解锁时，中控门锁系统会接收到信号。
2. 信号解码：中控门锁系统会对接收到的信号进行解码，以确定需要进行的操作，如锁车或解锁。
3. 开关控制：基于解码结果，中控门锁系统会通过发出相应的电信号来控制车门锁的开关。
一般来说，系统会通过继电器来实现门锁的控制。
4. 电力供给：中控门锁系统需要电力来工作，它通常会与车辆的电池相连并从电池上获取所需的电力。
5. 反馈信号：当门锁被成功锁定或解锁后，中控门锁系统会发出反馈信号，通常是通过发出声音或者闪烁车灯等方式。
需要注意的是，由于不同的汽车制造商会采用不同的中控门锁系统设计，因此具体的工作原理可能会存在差异。
以上是一般情况下中控门锁工作的基本原理，但具体细节还需参考相应汽车的技术手册或咨询相关专业人士。
汽车中控门锁控制器及遥控器的研发设计
汽车中控门锁控制器及遥控器的研发设计摘要：汽车中控门锁控制器关乎着汽车行驶稳定与安全，对几个车门锁闭与启动展开集中控制。
门锁是汽车中主要构件，现如今逐渐从机械转为智能电子化。
对此，笔者结合实践研究，就汽车中控门锁控制器与遥控器的研发设计进行简要分析。
关键词：汽车；中控门锁控制器；遥控器；研发设计伴随着科学技术的进步与发展，人们生活水平的提高，对驾驶安全性与便捷性提升有了更高要求，遥控中控门锁现已成为重要电器配置。
设计过程中需要在原中控门锁条件下提升遥控功能，从而实现无钥匙解锁车门与无钥匙锁车门作用。
一、汽车中控门锁主要结构（一）主体结构伴随着科学技术的进步与发展，汽车中控门锁逐渐从电能转为机械能，使用电动机带动齿轮带动开关车门。
主要结构为门锁开关、门锁执行单位、门锁控制设备。
（二）遥控原理中控门锁无线遥控（如图一）为：无需钥匙解锁即可远程开门与锁门。
遥控原理为：在驾驶人周围发出微小电波，汽车天线接收电波信号，通过电子控制器ECU判断信号代码。
随后，通过该系统执行器进行开闭锁操作。
遥控原理设计较为复杂，不仅需要注重经济投入也要注重安全稳定性，密码不重复，破解难，整机静态耗电流维持在10毫安左右。
遥控器在20m内反应快速。
二、硬软件编程设计（一）硬件电路1、印制电路板设计实践证明，车锁门在运行过程中电流约10A，因为汽车车门4个与车灯，运行过程中会产生较大电流，约10--30A。
因此，印制电路板基板厚度要求约1.6mm，铜箔厚度维持35微米。
只有达到标准要求才能确保控制器有充足的电流驱动，让车门锁块动作而控制器整机稳定无发热变形、线路爆裂、板子燃烧问题出现。
2、电源供电电路设计整机静态耗电电流维持在10毫安下与汽车电源为12伏，将锁块动作从汽车电源提供大电流，整机要求提供给继电器与MCU、接收解码等电路电流较低，约10mA--30mA，选择使用78L05三端稳压管电路。
78L05电路简单、外围构件少。
车门中控锁工作原理
车门中控锁工作原理
车门中控锁是一种用于车辆的中央锁定系统，它的工作原理是通过电磁或电机装置控制车门上的锁闭装置。
具体工作原理如下：
1. 中控锁的控制模块通过车载电源供电，并与车辆的电气系统相连。
当车主按下车钥匙上的解锁按钮或车内的解锁按钮时，控制模块接收到信号并开始工作。
2. 控制模块向车辆各个门的中控锁发出解锁信号。
这个信号通过车辆的电气线路传输到各个车门。
3. 在每个车门上，中控锁的解锁电磁或电机开始工作。
它们会释放锁住车门的锁具，使得车门可以被打开。
4. 同样的原理也适用于上锁操作。
当车主按下车钥匙上的锁定按钮或车内的锁定按钮时，控制模块会发出上锁信号，中控锁的锁闭装置会锁住各个车门，确保车门安全关闭。
总结起来，车门中控锁通过控制模块发出的信号，使得车门上的电磁或电机装置工作，从而实现车门的解锁和上锁操作。
这样，车主就能够通过一次按键操作，方便快捷地控制车门的开启和关闭。
8.5中控门锁基础知识
汽/车/电/器
添加一级标题文字
知识回顾
电动车窗由哪几部分组成？
车窗 玻璃
车窗玻璃 升降器
电动机
控制 开关
你了解电动车窗的维修步骤吗？
1
电动车窗 电路检修
2
电动车窗 开关检修
3
电动车窗 电动机检修
4
竣工 检查
添加一级标题文字
知识准备
1.中控门锁的功能
1 对车门及行李舱进行集中控制。
电动机 电枢接地
4.中控门锁常见故障
中控门锁 常见故障
全部门锁 都不能工作
某个门锁 不能工作
熔断器断路 继电器故障 门控开关触点烧蚀 搭铁点锈蚀或松动 连接线路断路
学习愉系统不工作时，乘客可单独控制各车门的 2 机械锁扣、开关车门。
2.中控门锁组成
控制开关
中控门锁 系统
门锁 执行机构
门锁 控制器
电磁式门锁执行机构 电动机式门锁执行机构 晶体管式门锁控制器 电容式门锁控制器 车速感应式门锁控制器
3.中控门锁的工作原理
1
门锁开关都不闭合 电动机两端搭铁 电动机不运转
3.中控门锁的工作原理
2
门锁开关 接通开锁
电动机电 枢接地
电动机 转动
开锁继电器 线圈通电
电源电压施 加于电动机
门锁打开
3.中控门锁的工作原理
3
门锁开关断开 开锁继电器失去作用
3.中控门锁的工作原理
4 门锁开关 在锁定位置
继电器 动作
电源电压施加 所有门锁电动机
继电器动合 触点闭合
电动机旋转 并将车门锁住
中控锁及其控制原理
中控锁及控制原理1 中控锁的结构和原理：中控锁内部为一个线圈驱动或电机驱动机构，改变线圈或电动的电流流向控制开锁或落锁，所以中控制锁常只有两个引线，两个引线一个接电源的正极，另一个引线接电源的负极的时，中控锁控制门锁机构开锁，反之，当正负极互换时，则会落锁。
中控锁内部为线圈驱动中控锁内部为电机驱动中控锁的开锁或落锁有三种控制方式：（1）有防盗器直接控制，（2）防盗器通过中控锁控制盒控制。
（3）车钥匙控制主控锁（即驾驶门锁）的开锁或落锁，主控锁通过中控锁控制盒控制其它门的中控锁开锁或落锁。
2中控锁控制盒的结构和原理：中控锁控制盒的结构原理图中控锁控制盒结构和原理如上图所示：共有8根引线，其中两根为电源线：红的接电瓶的正极，黑的接电瓶的负极；两根为中控锁接线，分别接中控制锁的两个引线；还有四根控制线：控制线A两根和控制线B两根，从结构和原理图中可以看出，控制线A两根线的作用是一样的，因为他们在中控锁控制盒内实际为一根引线，只不过是引出控制盒时分为了两根，同样的原理，控制线B两根线的作用也是一样的。
在控制盒内有两个相同的继电器和相应的时间控制电路，当两个继电器的线圈不通电时，中控锁接线均搭铁，当一个继电器线圈通电时，这个继电器控制的中控锁接线接正，所以，当两个继电器A和B分别通电时，即可以实现中控锁的开锁或落锁。
继电器A和B线圈的通电或断电由控制线A和B通过时间控制电路控制，控制线A搭铁可接正极时，时间控制电路A控制继电器A线圈通电，同理，控制线B搭铁可接正极时，时间控制电路B控制继电器B线圈通电。
时间控制电路的作用是控制继电器线圈的通电时间，为了实现准确的开锁或落锁动作，即使控制线A或B长期搭铁或接正极，而时间控制电路控制继电器线圈的通电只有不到一秒钟时间。
汽车驾驶室中控锁的原理
汽车驾驶室中控锁的原理
汽车驾驶室中控锁的原理是基于车辆的电源系统和车辆控制系统之间的相互配合。
中控锁一般由以下几个部分构成：
1. 控制模块：位于汽车驾驶室内部的主控制单元，负责接收来自车辆控制系统和用户的指令，并发送相应的信号来控制锁的开关。
2. 开关：用于开启和关闭门锁的装置。
开关通常安装在车门上，通过用户操作或车辆控制系统的指令，将开关从锁住状态切换到解锁状态，或者从解锁状态切换到锁住状态。
3. 电源系统：提供电能给中控锁的控制模块。
中控锁通常与车辆的电池相连，车辆启动时会为中控锁提供电能。
中控锁的工作原理如下：
1. 当用户使用遥控器或者车内的开关来进行锁门操作时，控制模块会接收到用户的指令。
2. 控制模块将接收到的指令进行解析，并通过与车辆的控制系统进行通信，以确定车辆的状态。
3. 在确定车辆状态良好，并且用户希望锁门的情况下，控制模块会发送相应的信号给开关，使之转换到锁住状态。
4. 反之，当用户希望解锁门时，控制模块会发送信号给开关，使之切换到解锁状态。
5. 控制模块通过与车辆电源系统的连接，获取电源供给，以保持正常的工作状态。
总而言之，汽车驾驶室中控锁的原理是通过控制模块接收用户指令并与车辆控制系统通信，然后通过发送信号给开关控制门锁的状态，最终实现车门的锁定和解锁。
中控锁的工作原理
中控锁的工作原理中控锁是一种现代化智能锁具，通过使用无线电信号和密码技术来实现门锁的远程控制和管理。
中控锁可以与远程中控器、智能手机、密码键盘等设备相连接，实现多种方式的开锁操作。
其工作原理主要包括信号传输、身份验证和锁控制。
1.信号传输：中控锁主要通过无线电信号进行数据传输。
当用户使用中控器、智能手机等设备进行开锁操作时，这些设备会产生一定的无线电信号，将开锁指令传输给中控锁。
中控锁接收到信号后，会对信号进行解码和分析，以确保信号的有效性和正确性。
2.身份验证：中控锁使用密码技术对用户进行身份验证。
用户在开锁操作之前，需要提供相应的身份验证信息，例如密码、手机指纹等。
中控锁会对用户提供的身份信息进行验证，并与预先存储的身份信息进行比对。
只有在身份验证通过的情况下，中控锁才会执行开锁操作。
3.锁控制：中控锁在完成信号传输和身份验证之后，会进行锁控制操作。
它使用电磁锁、电子锁等技术来实现对门锁的控制。
当中控锁接收到有效的开锁指令后，会根据指令的要求，控制电磁锁或电子锁的状态，进而实现门锁的解锁。
反之，当中控锁接收到锁闭指令后，会使电磁锁或电子锁保持闭锁状态，确保门的安全。
中控锁作为一种智能化的门锁产品，具有以下优点：1.安全性高：中控锁采用密码技术和身份验证机制，确保只有授权人员才能进入门内。
同时，它也可以实现反锁和自动锁闭功能，提高门锁的安全性。
2.方便性强：中控锁可以通过远程中控器、智能手机等设备进行远程操作和管理。
用户无需亲自到门旁，即可实现开锁和锁闭操作。
同时，中控锁也支持多种开锁方式，例如密码开锁、指纹开锁等，方便用户的选择。
3.可扩展性好：中控锁支持与其他智能设备的联动。
通过与门禁系统、视频监控系统等设备相连接，可以实现更为智能化的门禁管理，提高门锁的整体安全性和便捷性。
4.数据记录功能：中控锁可以记录所有的开锁记录和报警记录，并将其保存在相应的存储设备中。
这样，用户可以方便地查看和管理门锁的使用情况，对门禁管理和安全评估提供重要的参考数据。
中央控制门锁系统
电容式门锁控制器
（2）电容式 该系统利用充足电的电容器，在工 作时继电器（开锁或闭锁继电器）串联 接入电容器的放电回路，使其触点短时 间闭合。当（正向或反向）转动车门钥 匙时，相应的电路开关（闭锁或开锁） 接通，电容器放电电流通过继电器线圈 （开锁或闭锁继电器）搭铁，线圈产生 电磁吸力，触点闭合，接通执行机构电 磁线圈的电路，完成闭锁或开锁的动作。 当电容器放电完毕后，继电器触点打开， 中央门锁系统停止工作。此时另一只电 容器被充电，为下一次操纵做好准备。 如图3-50所示。
9）检查线束（门控继电器总成TVSS ECU），如图3-75所示。 ①断开D4继电器连接器。 ②断开T7 ECU连接器。 ③检查线束一侧连接器之间的导通性，应符合表3-33所示。 如果不正常，修理或更换线束或连接器；如果正常，更换TVSS ECU。
3 ． 遥控门锁零部件的检修
（1）检查时的注意事项 1）无线门锁的遥控控制功能只有在以下3种条件都满足的情况下，才能起作用 ①所有的车门都关闭，否则，任何一扇车门打开着，其他车门就无法上锁。 ②点火开关钥匙孔里没有插入钥匙。 ③电动门锁系统工作正常。 2）根据不同的情况，无线门锁的遥控控制区域不同 ①根据操作者和发射器所持的方式，控制区域不同。 ②在某些地方，控制区域会因为汽车车身和周围环境的影响而缩小，或者遥控控制 功能只有部分起作用。 ③由于发射器采用的是微量的电磁波，强烈的电磁波或者相同频率的噪声会减小控 制的区域，或者遥控控制功能不起作用。 ④遥控电池缺电时，控制的区域会减小，或者遥控控制功能不起作用。 注意：如果车门控制发射器被放置在阳光直接照射的地方，比如仪表板上，也会造成电 池缺电或者其他故障。
③检查门锁控制继电器总成（ECU端子）（如图3-62）
ⅰ断开门锁控制继电器连接器D4，检查线束一侧连接器每个端子的电压和导通情况，其标准
中控锁功能结构及遥控原理
中控锁的功能、结构以及它的遥控原理中控锁全称是中央控制门锁。
为提高汽车使用的便利性和行车的安全性，现代汽车越来越多地安装中控锁.一、中控锁的功能1、中央控制当驾驶员锁住其身边的车门时，其他车门也同时锁住,驾驶员可通过门锁开关同时打开各个车门,也可单独打开某个车门。
2、速度控制当行车速度达到一定时，各个车门能自行锁上,防止乘员误操作车门把手而导致车门打开. 3、单独控制除在驾驶员身边车门以外,还在其他门设置单独的弹簧锁开关,可独立地控制一个车门的打开和锁住.二、中控锁结构目前汽车上装用的中控锁种类很多,但其基本组成主要有门锁开关、门锁执行机构和门锁控制器1、门锁开关大多数中控负的开关都是由总开关和分开关组成，总开关装在驾驶员身旁车门上，驾驶员操纵总开关可将全车所有车门锁住或打开;分开关装在其他各个车门上，可单独控制一个车门。
2、门锁执行机构中控锁执行机构是用于执行驾驶员的指令,将门锁锁止或开启。
门锁执行机构有电磁式、直流电动机式和永磁电动机式3种驱动方式。
其结构都是通过改变极性转换其运动方向而执行锁门或开门动作的（1）电磁式。
如图所示为一种电磁式锁执行机构，它内设2个线圈,分别用来开启、锁闭门锁、门锁集中操作按钮平时处于中间位置。
当给锁门线圈通正向电流时，衔铁带动杆左移，门被锁住；当给开门线圈通反向电流时，衔铁带动连杆右移，门被除打开。
（2)直流电动机式。
直流电动机式执行机构如图所示,它是通过直流电动机转动并经传动装置（传动装置有螺杆传动、齿条传动和直齿轮传动)将动力传给门锁锁扣，使门锁锁扣进行开启或锁止。
由于直流电动机能双向转动所以通过电动机的正反转实现门锁的锁止或开启。
这种执行机构与电磁式执行机构相比，耗电量较小。
（3)永磁电动机式。
永磁电动机多是指永磁型步进电动机。
它的作用与前两种基本相同，结构差异较大。
转子带有凸齿，凸齿与定子磁极径向间隙小而磁通量大.定子上带有轴向均布的多个电磁极,而每个电磁线圈按径向布置。
中控锁的工作原理
中控锁的工作原理中控锁（Central Locking System）是一种将汽车多个车门统一进行锁定和解锁的系统。
其工作原理主要涉及到中控锁的构成和控制方式。
中控锁的基本构成包括车门锁、中控模块和控制装置。
车门锁主要安装在车门内侧，并通过电机驱动锁舌的伸缩来实现锁定和解锁功能。
中控模块是中控锁系统的核心部件，它负责接收来自车主或者遥控器的指令，并对车门锁进行相应的控制操作。
控制装置一般集成在车内的中控面板上，通过按钮或者旋钮的操作来实现对中控锁的控制。
中控锁的工作原理主要分为两种方式，分别是机械控制和电子控制。
在机械控制方式下，中控锁主要通过车门锁内的机械传动来实现锁定和解锁。
而电子控制方式则通过中控模块和电动马达等电子元件来实现对车门锁的远程控制。
在机械控制方式下，中控锁的工作原理是比较简单的。
当车主需要锁定或解锁车门时，通过车内的中控装置操作按钮或者旋钮，中控模块接收到信号后会通过传统的机械传动方式来驱动车门锁的锁舌进行锁定或解锁操作。
而在电子控制方式下，中控锁的工作原理则更多的依赖于电子元件的控制。
当车主需要进行远程锁定或解锁车门时，通过遥控器发送指令，中控模块接收到信号后会通过电子控制方式来实现对车门锁的控制。
通常情况下，中控模块会通过无线信号来实现与遥控器的通信，当接收到解锁指令时，中控模块会通过电动马达等电子元件来实现对车门锁的解锁操作；当接收到锁定指令时，则会通过相同的方式来实现对车门锁的锁定操作。
总的来说，中控锁的工作原理是依托于中控模块的控制和配合车门锁的执行来实现对车门的统一控制。
中控锁通过传统的机械传动方式或者现代的电子控制方式，使得车主能够在车内或者车外实现对车辆多个车门的锁定和解锁操作，提高了车辆的安全性和便利性。
中控锁的工作原理
中控锁的工作原理
中控锁是一种电子智能锁，通过无线通信技术将车辆的开锁、关锁、寻车等功能集中在车辆内部的控制器中进行控制。
其工作原理可以分为以下几个步骤：
1. 按钮触发信号：当车主按下车内的开锁或关锁按钮时，按钮触发信号会被发送到中控锁控制器中。
2. 信号解析与处理：中控锁控制器会对接收到的触发信号进行解析和处理，确定是开锁还是关锁指令。
3. 无线通信传输：中控锁控制器通过内置的无线通信模块，将处理后的指令通过无线信号进行传输。
这些无线通信技术包括射频（RF）技术、蓝牙、红外线等。
4. 信号接收与响应：车辆内部的接收装置接收到中控锁控制器传输的开锁或关锁指令后，进行相应的操作。
例如，当接收到开锁指令时，接收装置会解锁车门。
5. 反馈信号：车辆完成相应操作后，会向中控锁控制器发送反馈信号，通知操作完成。
6. 监控与保护：中控锁控制器会对车辆的状态进行监控，如防盗报警、车辆异常等，同时提供相应的保护措施。
中控锁的工作原理基于无线通信技术，通过将车内的开锁、关
锁、寻车等功能集中控制，给用户带来更大的便利。
同时，中控锁系统通常会结合车辆防盗系统，提供更高的安全性。
汽车中控门锁系统的工作原理-优秀课件PPT
中央门锁系统故障检修
学习单元1 中央控制门锁不能锁止故障检修
1.1.3 汽车中央门锁组成及工作原理
一、中控门锁主要组成: 1.门锁/执行器(闭锁器) 2.集成继电器/控制器
(专用集成块/BCM) 3.钥匙和发射机 4.车门控制接收器 5.钥匙开锁警告开关 6.门控钥匙开关 7.点火开关
学习单元1 中央控制门锁不能锁止故障检修
1.1.3 汽车中央门锁组成及工作原理
二、中控门锁的工作原理: 直流电动机式中控门锁应用较为广泛，特别是 由集成继电器控制的中控门锁系统。下面介绍其基 本的电路，如下图所示。左前门锁开关给中控门锁 控制单元发送锁止和开锁信号，中控门锁控制单元 由一个锁止继电器和一个开锁继电器组成，4个车门 锁电动机和行李箱锁电动机可以双向转动，实现门 锁的锁止和开锁。如图左前门锁开关打到锁定位置， 电源送到中控门锁控制单元，锁止继电器动作。电 流如图所示,流经各门锁电动机,各门锁锁止。反之 左前门锁开关打到开锁位置，电源送到中控门锁控 制单元，开锁继电器动作，流经各门锁电动机电流 方向相反，各门锁开启。
中央门锁系统故障检修
学习单元1 中央控制门锁不能锁止故障检修
1.1.3 汽车中央门锁组成及工作原理
1 闭锁装置：
闭锁装置是由 电动/气动闭锁器、 和连接部件等组成， 作为锁体的重要机电 组成部分，直接实施 门锁的锁止和开启。
中央门锁系统故障检修
学习单元1 中央控制门锁不能锁止故障检修
1.1.3 汽车中央门锁组成及工作原理
中央门锁系统故障检修
学习单元1 中央控制门锁不能锁止故障检修
1.1.3 汽车中央门锁的结构
5、集成继电器/控制器(专用集成块/BCM) 控制器(专用集成块/BCM)的功能是根据系统相应的指令控制和驱动门锁执行
简述汽车中控门锁的控制原理
简述汽车中控门锁的控制原理
汽车中控门锁是一种现代汽车安全系统的重要组成部分。
它的控制原理主要包
括以下几个方面。
首先，汽车中控门锁系统由电子控制单元（ECU）、传感器和执行器组成。
ECU负责接收来自驾驶员或车辆其他部件的信号，并通过算法判断信号的合法性
和控制门锁的操作。
传感器用来检测车辆的状态，例如车门是否关闭、车辆是否行驶等。
执行器则负责实际控制门锁的开关。
其次，当驾驶员需要打开或关闭车门时，他或她会通过车钥匙、车内的按钮或
遥控器发送指令给中控门锁系统。
这些指令会通过无线信号或有线信号的方式传输给ECU。
ECU会解析指令并判断指令的合法性。
然后，ECU会根据指令和传感器所提供的车辆状态信息，计算出门锁的操作步骤。
例如，若驾驶员要求打开车门，ECU会先检查车门是否已经关闭，然后通过
发送电信号给车门锁的执行器来控制门锁的解锁。
反之，如果驾驶员要求关闭车门，ECU会执行相应的锁定操作。
最后，在操作过程中，ECU会持续监控车门的状态并作出相应的反馈。
如果发现异常情况，如车门没有完全关闭或车辆正在行驶中，ECU会采取相应措施，例
如发出警报或拒绝执行指令。
总的来说，汽车中控门锁的控制原理是通过ECU接收和解析来自驾驶员的指令，并结合车辆的状态信息，通过执行器控制门锁的开关。
这一系统的设计旨在提高汽车的安全性和便利性，为驾驶员提供更加舒适和安全的驾驶体验。
中控门锁控制器的工作原理
三．车速感应式门锁控制器
➢在中控门锁系统中加载车速为10 km/h的感 应开关，当车速在10 km/h以上时，若车门 未上锁，驾驶员不需动手，则门锁控制器自动 将门上锁。 ➢如 果 个 别 车 门 要 自 行 开 门 或 锁 门 可 分 别 操 作 ， 其电路如图1-3所示。
图1-3 车速感应式中控门锁系统电路图
➢四 门 轿 车 使 用 电 动 机 多 ， 为 防 止 电 控 门 锁 开 关过载，一般增装继电器，通过门锁开关控制 继电器，再控制电动机。 ➢为门锁执行机构提供锁/开脉冲电流的控制装 置称为门锁控制器，常用形式有以下3种。
一．晶体管式门锁控制器
➢晶体管式门锁控制器内部有两个继电器：一个管 锁门，另一个管开门。 ➢继电器由晶体管开关控制，它利用电容器的充放 电过程控制一定的脉冲电流持续时间，使执行机 构完成锁门和开门动作。其电路如图1-1所示。
➢当点火开关接通时，电流流经报警灯可使3个车门的报 警灯开关（此时门未锁）搭铁，报警灯亮 管 V T 2 导 通 一 下 ， 在 三极管VT2导通期间，锁定继电器线圈K1通电，动合触 点闭合，门锁执行机构通正向电流，执行锁门动作。
➢当 按 下 开 锁 开 关 ， 则 开 锁 继 电 器 线 圈 K2 通 电 ， 动 合 触点闭合，门锁执行机构通反向电流，执行开门动作。 ➢汽车行驶时，若车门未锁，且车速低于10 km/h时， 置于车速表内的10 km开关闭合，此时稳态电路不向 三极管VT1提供基极电流。
中控门锁控制器的 工作原理
➢门 锁 机 构 在 工 作 时 要 消 耗 电 能 ， 为 缩 短 工 作 时间，门锁电路装有定时装置。 ➢这 种 装 置 的 工 作 原 理 一 般 是 利 用 电 容 器 的 充 放电特性，在超过规定时间后，输送给门锁机 构的电流就自行中断，正常锁门或开门也如此， 定时装置可以保护电路和用电器的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中控锁的功能、结构以及它的遥控原理
中控锁全称是中央控制门锁。
为提高汽车使用的便利性和行车的安全性，现代汽车越来越多地安装中控锁。
一、中控锁的功能
1、中央控制
当驾驶员锁住其身边的车门时，其他车门也同时锁住，驾驶员可通过门锁开关同时打开各个车门，也可单独打开某个车门。
2、速度控制
当行车速度达到一定时，各个车门能自行锁上，防止乘员误操作车门把手而导致车门打开。
3、单独控制
除在驾驶员身边车门以外，还在其他门设置单独的弹簧锁开关，可独立地控制一个车门的打开和锁住。
二、中控锁结构
目前汽车上装用的中控锁种类很多，但其基本组成主要有门锁开关、门锁执行机构和门锁控制器
1、门锁开关
大多数中控负的开关都是由总开关和分开关组成，总开关装在驾驶员身旁车门上，驾驶员操纵总开关可将全车所有车门锁住或打开；分开关装在其他各个车门上，可单独控制一个车门。
2、门锁执行机构
中控锁执行机构是用于执行驾驶员的指令，将门锁锁止或开启。
门锁执行机构有电磁式、直流电动机式和永磁电动机式3种驱动方式。
其结构都是通过改变极性转换其运动方向而执行锁门或开门动作的
（1）电磁式。
如图所示为一种电磁式锁执行机构，它内设2个线圈，分别用来开启、锁闭门锁、门锁集中操作按钮平时处于中间位置。
当给锁门线圈通正向电流时，衔铁带动杆左移，门被锁住；当给开门线圈通反向电流时，衔铁带动连杆右移，门被除打开。
（2）直流电动机式。
直流电动机式执行机构如图所示，它是通过直流电动机转动并经传动装置（传动装置有螺杆传动、齿条传动和直齿轮传动）将动力传给门锁锁扣，使门锁锁扣进行开启或锁止。
由于直流电动机能双向转动所以通过电动机的正反转实现门锁的锁止或开启。
这种
执行机构与电磁式执行机构相比，耗电量较小。
（3）永磁电动机式。
永磁电动机多是指永磁型步进电动机。
它的作用与前两种基本相同，结构差异较大。
转子带有凸齿，凸齿与定子磁极径向间隙小而磁通量大。
定子上带有轴向均布的多个电磁极，而每个电磁线圈按径向布置。
定子周布铁芯，每个铁芯上绕有线圈，当电流通过某一相位的线圈时，该线圈的铁芯产生吸力吸动转子上的凸齿对准定子线圈的磁极，转子将转动到最小的磁通处，即是一步进位置。
要使转子继续转动一个步进角，根据需要的转动方向向下一个相位的定子线圈输入一脉冲电流，转子即可转动。
转子转动时，通过连使门锁锁止或开启。
3、门锁控制器
门锁控制器是为门锁执行机构提供锁止/开启脉冲电流的控制装置。
无论何种门锁执行机构都是通过改变执行机构通电电流方向控制连杆左右移动，实现门锁的锁止和开启。
门锁控制器的种类很多，按其控制原理大致可分为晶体管式、电容式和车带感应式3种门锁控制器。
（1）晶体管式。
晶体管工门锁控制器内部有2个继电器，一个管锁门，一个管开门。
继电器由晶体管开关电路控制，综利用电容器的充放电过程控制一定的脉冲电流持续时间，使执行机构完成锁门和开门动作。
（2）电容式。
该门锁控制器利用电容器充放电特性，平时电容器充足电，工作时把它接入控制电路，使电容器放电，使继电器通电而短时吸合，电容器完全放电后，通过继电器的电流中断而使其触点断开，门锁系统不再。
（3）车速感应式。
装有一个车速为10km/h的感应开关，当车速大于10km/h时，若车门未上锁，驾驶员不需动手，门锁控制器自动将门上锁。
三、中控锁的遥控原理
中控锁的无线遥控功能是指不用把钥匙键插入锁孔中就可以远距离开门和锁门，其最大优点是：不管白天黑夜，无需探明锁孔，可以远距离、方便地进行开锁（开门）和闭锁（锁门）。
遥控的基本原理是：从车主身边发出微弱的电波，由汽车天线接收该电波信号，经电子控制器ECU识别信号代码，再由该系统的执行器（电动机或电磁经理圈）执行启/闭锁的动作。
该系统主要由发射机和接收机两在部分组成。
1、1、发射机
发射机由发射开关、发射天线（键板）、集成电路等组成。
在键板上与信号发送电路组成一体。
从识别代码存储回路到FSK调制回路，由于采用单芯片集成电路而使何种小型化，在电路的相反一侧装有揿钮型的锂电池。
发射频率按照使用国的电波善进行选择，一般可使用27、40、62MHz频带。
发射开关每按揿钮一次进行一次信号发送。
2、接收机
发射机利用FM调制发出识别代码，通过汽车的FM天线进行接收，并利用分配器进入接收机ECU的FM高频增幅处理器进行解调，与被解调节器的识别代码进行比较；如果是正确的代码，就输入控制电路并使执行器工作。
门锁遥控系统通常由1个便携式发射器机和1个车内接收机组成，从发射机发出的可识别信号由接收机接收并解码，驱动门锁打开或锁止，其主要作用是方便驾驶员锁门或开门。
用户可以通过设置门锁遥控ECU的开锁密码实现对自己汽车的保护，并在出现非法打开车门时进行报警。
目前浒的系统大都采用无线电波或红外线作为识别信号的传授媒介，有持钥匙型和整体型两中。
当中近代锁接收到正确的代码信号，控制波接收电路就被触发至接收时间加0.5s，然后再恢复到待机状态。
如输入的代码信号不符，将不能触发接收电路。
基在10min内有多于10个代码信号输入不符，该锁就认为有人企图窃车，于是停止接收任何信号，包括接收正确的代码信号，遇到这种情况必须由车主用钥匙机械地插入门锁孔才能开启车门。
信号接收的恢复，通过钥匙点火启动以及把遥控门锁系统主开关关掉再打开即可，如果用遥控机构把车门开锁后30s内不开门，则车门将自动锁上。
四、中控锁的选用
现在市上的中控锁一般分为通用型和专用型，通用型的适用于大部分车型，而专用型的则按车型来分，例如桑塔纳专用型、捷达专用型、富康专用型等；按启动方式不同，则可分为手动型和遥控型；按外型来分，可分为超短型、扁型和S型等。
现在安装的中控锁一般为遥控型，配一个遥控板匙，能随意控制4个车门和行李箱门的开关，十分方便，只需轻轻按一下遥控器就行了，任何轿车都可以安装中控锁，电压要求为12V，而用于卡车的中控锁则要求24V电压。
目前很多类型的中控锁都不都采用双轨道、防卡死等设计，让车主用起来更加放心。
市场上的中控锁牌子很多，五花八门的有上百种，由于中控锁使用频繁，其质量和耐用度一定要选好。
中控锁最重要的部件是电机，一些小厂家用几毛钱的玩具电机来做中控锁，无论是力量还是寿命都远远比不上正规牌子，其实好的电机贵不了多少（一般也就是两三元），为汽车安装一套中控锁也不过二三百元。
所以，购买时最好是选择信誉好、生产规模大的品牌，以免因小失大。
电磁式中控门锁
本实用新型提供了一种电磁式汽车自动门锁开启开关及电子中控锁，它由传动开关和控制电路两部分组成。
传动开关采用一个内外两层绕组的线圈，中间插入可移动铁芯组成，可移动铁芯通过连杆带动车门开启或关闭。
其控制电路是由开锁延时电路、中控锁电路、触发瞬间导通驱动电路和吸合电路组成。
本实用新型组成部件少，成本低不需齿轮传动，减少了机械故障，控制电路合理、简单、驾驶人员可集中控制各车门、后箱的开启及锁定。
本实用新型代替了现有的中控锁，适用于各车型安装。
1、一种电磁式汽车自动门锁开启开关及电子中控锁，包含传动开关和控制电路，其特征在于：传动开关是在导磁外壳(8)内绕制内组线圈(1)和外组线圈(2)，中间装有可移动铁芯(6)，可移动铁芯(6)装有复位弹簧(7)，上部装有连杆(4)，连杆(4)与车锁连接，内、外两组线圈均有两个抽头从外壳底盖(10)的出线孔引出，与控制电路相连接；控制电路是由开锁延时电路、中控锁电路、触发瞬间导通驱动电路和吸合电路组成；发瞬间导通驱动电路是由一个触发开关、安全开关、电容器、电阻和继电器及内绕组线圈组成；吸合电路是由继电器、外绕组线圈及电容器组成。
