2021年中考物理分类复习——传感器型动态电路

2021年中考物理分类复习——传感器型动态电路1.（2021陕西模拟）如图甲所示,是一种温度监控装置的电路原理图。

电源电压为8 V,R为监控区安装的热敏电阻,其阻值随温度变化关系如图乙所示,R0是阻值为20 Ω的定值电阻,闭合开关S,当监控区温度慢慢升高时,下列说法正确的是 ()A.温度升为40 ℃时,电流表的示数为0.3 AB.电压表、电流表的示数都变大C.电压表与电流表示数的比值变大D.电路消耗的总功率变大2. （2021英山模拟）小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A. B.C. D.3．（2021深圳模拟）图甲是一个环境温度监控电路图，电源电压不变。

R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻随温度的变化曲线如图乙。

闭合开关S，环境温度升高时（）A．R的电阻变大B．电压表的示数变小C．电压表示数和电流表示数的乘积不变D．电压表示数和电流表示数的比值不变4. （2021龙门模拟）小明在医院看到一种输液警报器如图甲，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大；无液体时，电阻小。

电路如图乙，则当闭合开关报警器工作时，下列分析正确的是（）A. 输完药液时，电流表示数变小B. 输完药液时，电压表示数变小C. 未输完药液时，电铃不响是因为没有电流通过D. 输完药液时，电路消耗的电功率变大5．（2021长沙模拟）如图是小亮设计的“挂钩式电子秤”的电路原理图．电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起．不挂物体时，滑片P在R2最上端，挂上物体时，滑片P随挂钩向下移动，在电子秤量程范围内，则所挂物体越重，电流表示数越__________，电压表示数越__________．6．（2021苏州模拟）如图甲是小红设计的电子秤原理图，其中E为干电池；A是电流表（电子秤示数表盘）；R是一根长为6cm、阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A，C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示，电源电压U＝V，当电流表的指针指在0.3A处时，所称重物的质量m＝kg。

中考物理试题分类汇编——传感器型动态电路专题word版包含答案

D.电流表的示数数大，电压表的示数变小
【答案】C
5.(2019娄底，11)以下图，GMR是一个巨磁电阻，其阻值随磁场的加强而急剧减小，当闭
合开关S1、S2时，以下说法正确的选项是（）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当p向左滑动时，电磁铁的磁性加强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
p′＝＝＝5×106Pa，
由p＝ρgh可得，使用此方法能测出海水的最大深度：
（h＝＝＝500m。
（
（答：（1）当电流表示数为时，压敏电阻R2的阻值为28Ω；
（2）当压敏电阻R2的阻值为20Ω时，压敏电阻R2所在深度处的海水压强为2×106Pa；
（3）若电流的最大丈量值为，则使用此方法能测出海水的最大深度是500m。
h＝＝＝500m。
答：（1）当电流表示数为时，压敏电阻R2的阻值为28Ω；
（2）当压敏电阻R2的阻值为20Ω时，压敏电阻R2所在深度处的海水压强为2×106Pa；
（
（3）若电流的最大丈量值为，则使用此方法能测出海水的最大深度是500m。
10.（2019重庆
A卷，20）图甲
储水容器底有质量
kg，底面积
此时压敏电阻R2所在深度处的海水压强：
p＝＝＝2×106Pa；
3）当电流表的示数I′＝时，使用此方法能测出海水的深度最大，此时电路的总电阻：
R总′＝＝＝10Ω，
此时压敏电阻的阻值：
R2′＝R总′﹣R2＝10Ω﹣2Ω＝8Ω，
由图2可知，压敏电阻遇到的压力F′＝10×104N，
此时压敏电阻R2所在深度处的海水压强：
水g
1
103kg/m310N/kg

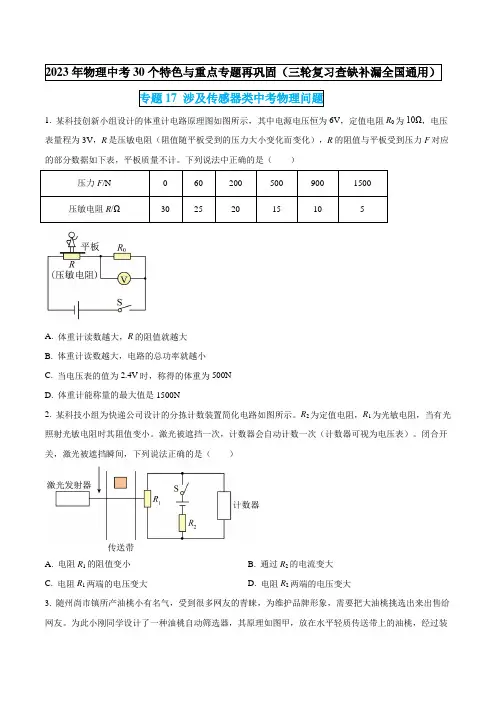

专题17涉及传感器类中考物理问题(原卷版)

8．某兴趣小组设计了一个水塔水位监测装置，图甲是该装置的部分简化模型。轻质硬杆 AB 能绕 O 点无摩擦转动，AO：OB＝2：3；物体 N 是一个不吸水的柱体。打开阀门，假定水的流量相同，物体 M 对压力传感器的压强 p 与水流时间 t 的关系如图乙所示，t2 时刻装置自动报警，t3 时刻塔内水流完，杠杆始终在水平位置平衡。已知正方体 M 的密度为 6×103kg/m3，棱长为 0.1m；悬挂物体 M、N 的轻质细绳不可伸长，g 取 10N/kg，ρ 水＝1.0×103kg/m3，单位时间内水通过阀门处管道横截面的体积为水的流量。求：
有压敏电阻 R 的检测区时，使 R 的阻值发生变化，其阻值随压力 F 变化的关系如图乙所示。电源电压不变， R0 为定值电阻，当电路中电压表示数小于 U0（U0 为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（）
A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力 B. 当检测区没有油桃时，电路中的电流最大 C. 检测区油桃质量越大，电路中的总功率越大 D. 检测区油桃质量越小，电压表的示数越大 4. 我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及
A. 应选 R1 作为该电路的湿敏电阻
B. 在 M 、 N 、 Q 三处位置中，湿敏电阻应安装在 M 处
.C 小于设定值时，湿度越小警示灯越亮
D. 向左移动滑片 P，可使警示灯在较小湿度下实现闪烁 5. 小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示
数大小反映温度高低，热敏电阻 R1 的阻值随温度的升高而增大，定值电阻 R2 起保护电路的作用。下列分析

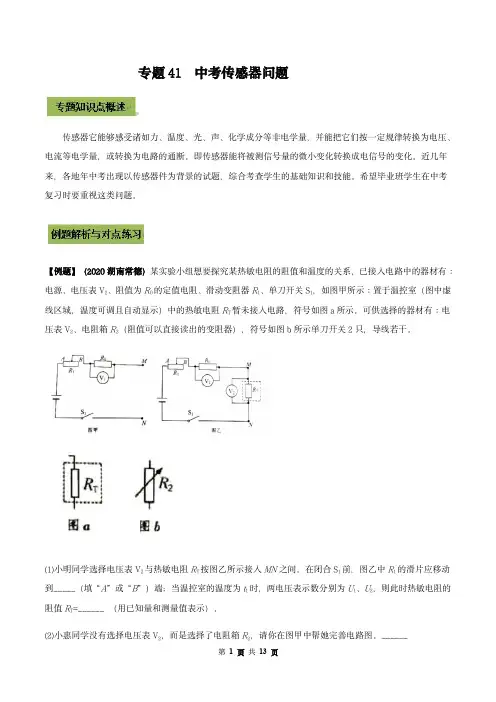

中考物理专题：中考传感器问题(原卷版)

专题41中考传感器问题传感器它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按一定规律转换为电压、电流等电学量，或转换为电路的通断。

即传感器能将被测信号量的微小变化转换成电信号的变化。

近几年来，各地年中考出现以传感器件为背景的试题，综合考查学生的基础知识和技能。

希望毕业班学生在中考复习时要重视这类问题。

【例题】（2020湖南常德）某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示∶置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻R T暂未接入电路，符号如图a所示。

可供选择的器材有∶电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。

(1)小明同学选择电压表V2与热敏电阻R T按图乙所示接入MN之间。

在闭合S1前，图乙中R1的滑片应移动到_____（填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值R T=______（用已知量和测量值表示）。

(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。

______(3)在小惠设计的实验中，热敏电阻的阻值R T，满足的关系式为______________。

A．R T=R0 B.R T=R1 C.R T=R2(4)通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图像曲线所示，此规律是∶___________________________。

【对点练习】如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个【对点练习】体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。

(必考题)初中高中物理选修二第五章《传感器》经典复习题(含答案解析)

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。

下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件3．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量4．下列有关传感器的说法正确的是（）A．霍尔元件属于光敏元件B．半导体制成的光敏电阻的阻值随光照强度的增大而增大C．金属制成的热敏电阻的阻值随温度的升高而减小D．楼道内的照明灯仅在夜晚有声音时开启，表明照明系统电路内部既有声控传感器也有光控传感器5．如图电路中，电阻R随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。

下列说法正确的是（）A．低温对应电流较大的刻度上，且温度刻度均匀B．低温对应电流较大的刻度上，且温度刻度不均匀C．高温对应电流较大的刻度上，且温度刻度均匀D．高温对应电流较大的刻度上，且温度刻度不均匀6．目前许多国产手机都有指纹解锁功能，用的指纹识别传感器是电容式传感器，如图所示。

指纹的凸起部分叫“嵴”，凹下部分叫“峪”。

传感器上有大量面积相同的小极板，当手指贴在传感器上时，这些小极板和正对的皮肤表面部分形成大量的小电容器，这样在嵴处和峪处形成的电容器的电容大小不同，此时传感器给所有的电容器充电后达到某一电压值，然后，电容器放电，电容小的电容器放电较快，根据放电快慢的不同，就可以探测到嵴和峪的位置，从而形成指纹图像数据，根据文中信息，下列说法正确的是（）A．用指纹的照片蒙在传感器上，也可以实现手机解锁功能B．手指轻按和重按均可以解锁，说明形成的电容大小是相同的C．潮湿的手指头不能形成指纹识，是因为嵴和峪没有电容差别了。

2019年中考物理真题分类汇编——传感器型动态电路专题(word版含答案)

2019 年中考物理真题分类汇编——传感器型动向电路专题1.（2019 威海， 20）图甲是某新式电饭锅的简化电路图。

R0为 15Ω的定值电阻，其阻值不受温度影响。

R T是热敏电阻，其阻值随温度的变化规律如图乙所示。

由图象可知，当R T的温度从 30℃高升到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到 100℃时， R T的功率为W 。

2.（ 2019 海南， 9）以下图是某电子秤内部简化电路。

R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x上压力增大时，随之减小的是（）A. 经过R x的电流B. 经过R0的电流C. R x两头的电压D. R0两头的电压3.（ 2019 淄博， 12）新式 PTC 发热资料能够自动调理电路的电功率，在生活中宽泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20° C 高升到 120° C 的过程中A.电流表示数先变小后变大B.电压表示数先变大后变小C.电压表与电流表示数的比值先变小后变大D. 保护电阻耗费的功抢先变小后变大4.（2019 北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的高升而增大。

图5 是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻高升时（）R 附着在叶片上，当叶片含水量A ．电流表示数增大B ．电压表示数减小C ．电路总电阻减小D ．电路总功率增大5.（ 2019 泸州， 12）如图为一种丈量环境湿度仪器的简化工作原理图。

电源电压恒为6V ，定值电阻R 为 5Ω，为湿敏电阻，其阻值随环境湿度的增添而减小，阻值范围为10Ω～20l R 0Ω，电压表量程为 0～ 3V ，电流表量程为 0～A ．闭合开关 S ，当环境的湿度增添时，在保证两电表安全的状况下，以下说法中正确的选项是（）A. 电流表示数变大， R0 两头的电压变大B. 电压表示数与电流表示数的比值不变C. 经过 R0 的最大电流为D. R0 在电路中的最小电阻值为 15Ω6.（ 2019 凉山州， 11）法国科学家阿尔贝?费尔和德国科学家彼得 ?格林贝格尔因为发现了巨磁电阻（ GMR ）效应，荣获了2007 年诺贝尔物理学奖。

2021年中考物理考点专项复习—传感器型动态电路

2021年中考物理考点专项复习—传感器型动态电路1．（2021威海模拟）如图是拍摄机动车闯红灯的工作原理示意图。

光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。

则下列说法中正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．若将光控开关和压力开关并联，也能起到相同的作用C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．只要机动车驶过埋有压力开关的路口，摄像系统就会自动拍摄2．（2021长沙模拟）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙，下列分析正确的是（）A．体温越高，R的阻值越小B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越小3．（2021临沂模拟）在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器。

电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑。

图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图乙所示。

下列分析正确的是（）A．电阻R0与R x并联B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小4．（2021长春模拟）如图甲是家用电辅热式平板太阳能热水器，如图乙是其储水箱水位探测电路原理图，其中电源电压为24V，A为电流表改装成的水位指示表，R0阻值为10Ω，R x 为压敏电阻，其阻值与储水箱水深h的关系如图丙所示。

下列说法正确的是（）A．储水箱中的水量增多时，R x的阻值变大B．储水箱中的水量增多时，电流表的示数变大C．储水箱水深为0.8m时，电流表的示数为0.8AD．储水箱中的水量减少时，电路消耗的总功率变大5．（2021深圳模拟）空气污染指数（API﹣﹣AirPollutionIndex的英文缩写）越高，空气污染越严重。
