液压缸工作原理
液压缸工作原理液压系统广泛应用于各个工业领域中，而液压缸作为其中重要的组成部分，其工作原理对于理解整个系统的运行机制至关重要。
本文将介绍液压缸的工作原理，并探讨其在工程中的应用。
一、液压缸的基本结构液压缸是由缸体、活塞、活塞杆、密封元件等部分组成。
其中，缸体是液压缸的主体结构，由耐压强度高的金属材料制成。
活塞则是在缸体内可以移动的部件，它连接了活塞杆和缸体，并通过密封元件与缸体形成密封空间。
二、液压缸的工作原理1. 压力传递液压缸的工作原理基于压力传递。
当液体被泵入缸体内时，液体的压力通过缸体传递给活塞，从而产生力。
液体通过密封元件的作用，使缸体与活塞之间形成了密封空间，保证了压力的传递效果。
2. 动力转换液压缸的工作原理还涉及到动力转换。
液压缸通过接受压力传递的液体力量，将液压能转变为机械能。
当液体压力作用于活塞上时，活塞会受到推动力，并沿着缸体内壁移动。
而活塞杆则通过与活塞的连接，将活塞上的力传递给外部工作负荷。
3. 控制调节液压缸的工作原理还包括控制调节。
液压缸的运动速度和力量可以通过控制液体的流量和压力来调节。
通过调整液体的流入和流出速度，可以控制液压缸的运动速度。
而通过调节液体的压力大小，可以实现对液压缸的力量调节。
三、液压缸的应用液压缸的广泛应用于各个工程领域中，包括机械制造、工程建设、冶金矿山等。
其中，液压缸主要用于以下几个方面：1. 机械加工在机械加工领域，液压缸被广泛应用于各类机床设备中。
例如，数控机床中的切削加工、弯曲成型等过程都需要借助液压缸来实现力的传递和机械运动。
2. 工程建设在工程建设领域，液压缸通常用于起重设备、挖掘机械等工程机械中。
液压缸能够提供足够的力量，使得这些机械能够顺利地完成各项工程任务。
3. 冶金矿山在冶金矿山领域，液压缸常用于滚动轧机和矿山起重设备中。
液压缸的高效力量传递和稳定性能，能够提高生产效率，并确保设备的安全可靠运行。
综上所述，液压缸作为液压系统中的重要组成部分，其工作原理基于压力传递、动力转换和控制调节。

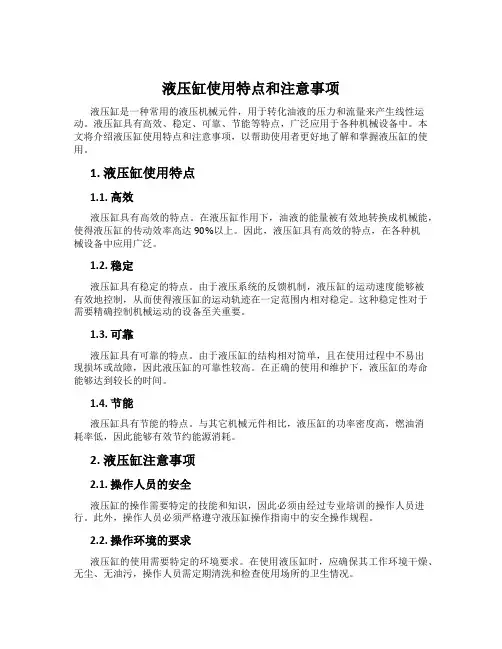

液压缸使用特点和注意事项
液压缸使用特点和注意事项液压缸是一种常用的液压机械元件，用于转化油液的压力和流量来产生线性运动。
液压缸具有高效、稳定、可靠、节能等特点，广泛应用于各种机械设备中。
本文将介绍液压缸使用特点和注意事项，以帮助使用者更好地了解和掌握液压缸的使用。
1. 液压缸使用特点1.1. 高效液压缸具有高效的特点。
在液压缸作用下，油液的能量被有效地转换成机械能，使得液压缸的传动效率高达90%以上。
因此，液压缸具有高效的特点，在各种机械设备中应用广泛。
1.2. 稳定液压缸具有稳定的特点。
由于液压系统的反馈机制，液压缸的运动速度能够被有效地控制，从而使得液压缸的运动轨迹在一定范围内相对稳定。
这种稳定性对于需要精确控制机械运动的设备至关重要。
1.3. 可靠液压缸具有可靠的特点。
由于液压缸的结构相对简单，且在使用过程中不易出现损坏或故障，因此液压缸的可靠性较高。
在正确的使用和维护下，液压缸的寿命能够达到较长的时间。
1.4. 节能液压缸具有节能的特点。
与其它机械元件相比，液压缸的功率密度高，燃油消耗率低，因此能够有效节约能源消耗。
2. 液压缸注意事项2.1. 操作人员的安全液压缸的操作需要特定的技能和知识，因此必须由经过专业培训的操作人员进行。
此外，操作人员必须严格遵守液压缸操作指南中的安全操作规程。
2.2. 操作环境的要求液压缸的使用需要特定的环境要求。
在使用液压缸时，应确保其工作环境干燥、无尘、无油污，操作人员需定期清洗和检查使用场所的卫生情况。
2.3. 维护保养为了确保液压缸的正常工作，并且延长其使用寿命，必须进行定期的保养和维护。
例如，液压缸的油液需要定期更换，或者检查、调整管道中的压力和流量等。
2.4. 负载安全当液压缸处于负载状态时，必须采取相应的安全措施。
例如，在断电、断油的情况下，禁止操作人员接近液压缸或其周围区域。
3. 总结本文介绍了液压缸使用的特点和注意事项。
作为一种常用的机械元件，液压缸具有高效、稳定、可靠、节能等特点，在工业、农业、航空等领域有着广泛的应用。
3.1 液压缸的分类和特点
2.双作用 液压力可使液压缸实现两个方 向的运动。
2020/6/17
河南机电职业学院
一、活塞缸
活塞缸的分类 :
按伸出活塞杆不同可分为：双杆、 单杆、无杆 。
按固定方式不同可分：为缸体固定、 活塞杆固定。
2020/6/17
河南机电职业学院
1.双活塞杆缸
（1）工作原理
2020/6/17
河南机电职业学院
活塞缸输出力和速度计算 F = pA
F = (D2 d2)p
4
v
q A
4q
(D2 d 2)
2020/6/17
河南机电职业学院
（2）特点和应用
1）特点：因两腔面积相等， 压力 相同时，输出力相等，流量相同时， 速度相等。即具有等输出力等速度 特性。 2）应用： 常用于往复运动速度和负 载相同的场合，如磨床。
压缸的运动速度大小和方向，输出力
的大小和方向。
2020/6/17
河南机电职业学院
解：（1）无杆腔进油
F1
A1p
4
(100 103 )2 5 106
＝3.9 104＝39kN
v1
q A1
4q
D 2
4 40 103 60 (100 103 )2
0.018m / s
运动方向由无杆腔向有杆腔运动，输出力方向和运动 方向相同。
（2）单杆活塞缸的特点
两腔面积不等，A1 > A2 压力相同 时，输出力不等 。流量相同时，速 度不等 。即不具有等输出力等速 度特性。
常把无杆腔进油作为工作行程， 把杆腔进油作为空载退回行程。
ቤተ መጻሕፍቲ ባይዱ
2020/6/17
河南机电职业学院
（3）差动连接式液压缸
圆形液压油缸的介绍
圆形液压油缸的介绍
圆形液压油缸是一种常见的液压传动元件，主要用于将液压能转换为机械能。
以下是一些关于圆形液压油缸的基本介绍：1．结构：圆形液压油缸通常由圆筒形的外壳、活塞、活塞杆和密封件组成。
液体通过油缸的入口流入，推动活塞产生线性运动。
2．工作原理：液压油缸的工作基于带有液体的封闭系统。
当液体被泵送到油缸内时，它对活塞施加压力，导致活塞和活塞杆的运动。
3．应用领域：圆形液压油缸广泛应用于工业、建筑、农业和航空等领域。
它们常用于推动、拉动、举升、固定和压紧等操作。
4．类型：根据结构和用途的不同，液压油缸分为单作用和双作用两种类型。
单作用油缸只有一个方向的运动，而双作用油缸可以在两个方向上执行工作。
5．优势：圆形液压油缸具有高效、可靠、紧凑的特点。
其使用可以提高机械系统的性能和精度。
请注意，液压系统的设计和使用需要专业知识，确保正确的液体压力、流量和控制是至关重要的。
液压基础知识详解(经典培训教材)
伸缩式液压缸
具有多级套筒结构，行 程长且收缩后体积小。
摆动式液压缸
输出扭矩大，可实现往 复摆动运动。
液压控制阀概述及分类
按功能分类
方向控制阀、压力控制阀、 流量控制阀。
按结构分类
滑阀式、锥阀式、球阀式 等。
按连接方式分类
管式连接、板式连接、法 兰连接等。
方向控制阀结构与工作原理
01
02
03
04
回路设计注意事项
元件选型
根据系统需求和性能参数选择合适的 液压元件，确保系统可靠运行。
回路布局
合理布局液压元件和管路，减少压力 损失和泄漏，提高系统效率。
安全保护
设计必要的安全保护措施，如过载保 护、超压保护等，确保系统安全运行。
调试维护
方便对系统进行调试和维护，留有必 要的检测点和维修空间。
回路优化策略探讨
应用
液压马达广泛应用于工程机械、农业机械、交通运输、石油采矿、船舶、机床等领域。不同类型的液 压马达具有不同的特点和适用场合，应根据具体需求选择合适的液压马达。
04 液压缸与液压控制阀
液压缸类型及结构特点
活塞式液压缸
由缸筒、活塞和活塞杆 等组成，结构简单，应
用广泛。
柱塞式液压缸
只能实现单向运动，回 程需借助其他外力或自
蓄能器
储存压力能，在需要时释放能量，补充系统 泄漏或提供瞬时大流量。
典型回路分析举例
压力控制回路
通过压力控制阀等元件实现对系 统压力的控制，包括调压、卸荷、
减压、增压等回路。
速度控制回路
通过流量控制阀等元件实现对执行 元件速度的控制，包括节流调速、 容积调速等回路。
方向控制回路
通过方向控制阀等元件实现对执行 元件运动方向的控制，包括换向、 锁紧等回路。

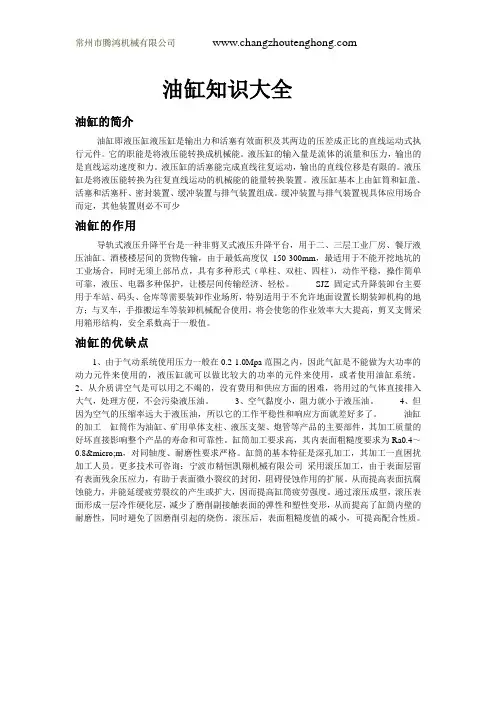

油缸知识大全
油缸知识大全油缸的简介油缸即液压缸液压缸是输出力和活塞有效面积及其两边的压差成正比的直线运动式执行元件。
它的职能是将液压能转换成机械能。
液压缸的输入量是流体的流量和压力，输出的是直线运动速度和力。
液压缸的活塞能完成直线往复运动，输出的直线位移是有限的。
液压缸是将液压能转换为往复直线运动的机械能的能量转换装置。
液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。
缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少油缸的作用导轨式液压升降平台是一种非剪叉式液压升降平台，用于二、三层工业厂房、餐厅液压油缸、酒楼楼层间的货物传输，由于最低高度仅150-300mm，最适用于不能开挖地坑的工业场合，同时无须上部吊点，具有多种形式（单柱、双柱、四柱），动作平稳，操作简单可靠，液压、电器多种保护，让楼层间传输经济、轻松。
SJZ固定式升降装卸台主要用于车站、码头、仓库等需要装卸作业场所，特别适用于不允许地面设置长期装卸机构的地方；与叉车，手推搬运车等装卸机械配合使用，将会使您的作业效率大大提高，剪叉支臂采用箱形结构，安全系数高于一般值。
油缸的优缺点1、由于气动系统使用压力一般在0.2-1.0Mpa范围之内，因此气缸是不能做为大功率的动力元件来使用的，液压缸就可以做比较大的功率的元件来使用，或者使用油缸系统。
2、从介质讲空气是可以用之不竭的，没有费用和供应方面的困难，将用过的气体直接排入大气，处理方便，不会污染液压油。
3、空气黏度小，阻力就小于液压油。
4、但因为空气的压缩率远大于液压油，所以它的工作平稳性和响应方面就差好多了。
油缸的加工缸筒作为油缸、矿用单体支柱、液压支架、炮管等产品的主要部件，其加工质量的好坏直接影响整个产品的寿命和可靠性。
缸筒加工要求高，其内表面粗糙度要求为Ra0.4～0.8µm，对同轴度、耐磨性要求严格。
缸筒的基本特征是深孔加工，其加工一直困扰加工人员。
(完整版)液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统
液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同，液压阀可分为村力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。
液压系统结构液压系统由信号控制和液压动力两部分组成，信号控制部分用于驱动液压动力部分中的控制阀动作。
液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。
液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，其用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。
在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。
空心箭头表示信号流，而实心箭头则表示能量流。
基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧复位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的开启和关闭。
对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。
根据系统工作原理，您可对所有回路依次进行编号。
液压缸工作原理范文
液压缸工作原理范文液压缸是一种利用液体来产生机械运动的装置。
它由液压缸体、液压缸活塞和密封件等组成，通过液压系统便可实现机械运作。
液压缸工作原理是基于帕斯卡定律，即在一个封闭的液体中，施加在液体上的压力会均匀地传递到整个液体中，并且对任意两个闭合相邻平面上的作用力相等。
下面将从液压缸的工作原理、工作步骤及应用领域进行详细介绍。
液压缸的工作原理可以概括为以下几个步骤：1.油液流入：液压缸通过液压阀控制油液的流入。
当液压阀开启时，高压油液从液压泵流入液压缸，使液压缸内部充满了高压油液。
2.活塞运动：当油液进入液压缸后，沿着液压缸内壁向外施加作用力。
液压缸内部的活塞和活塞杆开始向前运动，完成机械运作任务。
液压缸内部的液压油承受压力，并因此通过作用于活塞上的力来达到机械工作。
3.油液排出：当液压缸完成工作任务后，液压阀关闭，液压油停止流动。
此时，液压缸内部的油液需要迅速排出，以便为下次工作做好准备。
液压缸的排油管道通常与液压阀连通，通过液压阀的控制，油液可以迅速排出液压缸，恢复正常工作状态。
液压缸作为一种常用的液压装置，在工程机械、冶金设备、矿山机械、航空航天等领域有广泛的应用。
在工程机械中，液压缸常被用于起重机械、挖掘机、装载机等设备上。
例如，在挖掘机中，液压缸负责挖斗和臂架的伸缩，通过控制液压缸的伸缩来实现挖掘和运输物料的功能。
在冶金设备中，液压缸常被应用于冲床、压力机等设备。
液压缸可以提供大容量的力量，来实现对金属材料的压制、锻造等工艺。
在矿山机械中，液压缸常被应用于输送机、矿车等设备。
液压缸可以帮助设备实现平稳、高效的运输过程，提高工作效率。
在航空航天领域，液压缸常被应用于飞机起落架、襟翼等设备上。
液压缸可以提供强大的推力和拉力，在飞机降落和起飞的过程中起到重要作用。
总之，液压缸工作原理基于帕斯卡定律，利用液体的传力性质，实现机械设备的运动。
液压缸应用广泛，用于各种工程和工业领域，可以实现大力量、高效率的机械操作。
（完整版）液压原理基本知识
（完整版）液压原理基本知识液压基本回路本章提要：本章主要介绍前⾯讲述的换向回路、锁紧回路、调压回路、减压回路等以外的液压基本回路，这些回路主要包括：快速运动回路（差动液压缸连接的快速运动回路，双泵供油的快速运动回路）；调速回路，包括节流调速回路（进油路节流调速，回油路节流调速，旁路节流调速）和容积调速回路（变量泵-定量马达，定量泵-变量马达，变量泵-变量马达）；同步回路（机械连接的同步回路，调速阀的同步回路，串联液压缸、串联液压马达的同步回路）；顺序回路（⾏程控制的顺序回路，压⼒控制的顺序回路）；平衡回路和卸荷回路等。
教学内容：本章介绍了液压系统的基本回路：快速运动回路、调速回路（节流调速和容积调速回路）、同步回路、顺序回路、平衡回路和卸荷回路等。
教学重点：1．液压基本回路；2．节流调速回路⼯作原理和主要参数计算；3．容积调速回路的⼯作原理和主要参数计算。
教学难点：1．节流调速回路⼯作原理和主要参数计算；2．容积调速回路的⼯作原理和主要参数计算。
教学⽅法：课堂教学为主，充分利⽤⽹络课程中的多媒体素材来表⽰抽象概念，利⽤实验，连接元件，组成系统，了解液压系统基本回路⼯作原理。
教学要求：掌握液压基本回路；了解节流调速回路、容积调速回路的⼯作原理和主要参数计算。
任何⼀个液压系统，⽆论它所要完成的动作有多么复杂，总是由⼀些基本回路组成的。
所谓基本回路，就是由⼀些液压元件组成的，⽤来完成特定功能的油路结构。
例如第五章讲到的换向回路是⽤来控制液压执⾏元件运动⽅向的，锁紧回路是实现执⾏元件锁住不动的；第六章讲到的调压回路是对整个液压系统或局部的压⼒实现控制和调节；减压回路是为了使系统的某⼀个⽀路得到⽐主油路低的稳定压⼒等等。
这些都是液压系统常见的基本回路。
本章所涉及到的基本回路包括速度控制回路、调压回路、同步回路、顺序回路、平衡回路、卸荷回路等。
熟悉和掌握这些基本回路的组成、⼯作原理及应⽤，是分析、设计和使⽤液压系统的基础。
油缸设计基础知识点
油缸设计基础知识点油缸是工业机械中常见的一种液压元件，用于传递压力，并将压力转化为力和位移。
在设计油缸时，需要考虑多个关键的知识点，以确保其工作正常、高效。
本文将重点介绍油缸设计的基础知识点，包括油缸的类型、工作原理、结构要素、选型和安装。
一、油缸的类型油缸按照种类可以分为单作用油缸、双作用油缸和差动油缸。
1. 单作用油缸：它只有一个工作腔，只能由液压力将其工作腔推出或回缩，而不能自动回程。
2. 双作用油缸：它有两个工作腔，液压力可将其中一个工作腔推出，同时另一个工作腔回缩。
3. 差动油缸：它是一种特殊类型的油缸，可以实现两个工作腔的运动差；例如一个工作腔伸出时，另一个工作腔回缩。
二、油缸的工作原理油缸工作的基本原理是利用液压力将液体（通常是液压油）推入油缸内部的工作腔，从而产生推力和位移。
其中，液压力的产生是由液压系统提供的。
工作腔体积的变化将导致杆柱的伸缩运动。
三、油缸的结构要素油缸的主要结构要素包括油缸筒体、活塞、杆柱、密封装置和连接件等。
1. 油缸筒体：作为液压缸内部的腔体，承受着液压力，并提供了活塞和杆柱的导向座。
2. 活塞：活塞与油缸筒体内壁密封，并将液体压力转化为推力。
3. 杆柱：连接活塞与外界负载，将活塞的推力传递给负载物体。
4. 密封装置：确保油缸内外液体不互通，防止泄漏和损坏。
5. 连接件：将油缸固定在机械装置上，并与液压系统相连，传递液压力。
四、油缸的选型油缸的选型需要考虑多个因素，如推力要求、作用方式、工作温度、工作条件等。
在进行选型时，需要参考油缸的参数表、技术手册以及相关规范。
五、油缸的安装油缸的安装需要注意以下几个方面：1. 确保油缸与负载物体正确连接，并保持合适的位置和方向。
2. 必须使用适当的固定装置，保证油缸与机械装置的牢固连接。
3. 在安装之前，应仔细清洁油缸和连接件，确保没有异物和污垢。
4. 在安装过程中，需要遵循相关的技术要求和安全措施。
总结：油缸设计的基础知识点涵盖了油缸的类型、工作原理、结构要素、选型和安装等方面。
液压油缸
参数间的计算 以单杆双作用活塞式液压缸为例
v1 A1 F11 v A2 F1
d
v2 A1 A2 F2 v1 A1
v3
v1F3
F1
d
A2 F1
d
D
D
p1
p2
p2
p1
D
q+q' q
q
q
q
q'
q
q
单杆活塞式液压缸
q
(1) 当无杆腔进油、有杆腔回油时
π 2 π 2 F1 p1 A1 p2 A2 p1 D p2 (D d 2 ) 4 4 q 4q 1 A1 πD 2
缸的稳定性要求后，按实际工作行 程选取与其相近似的标准行程。
4 活塞的运动速度
运动速度是单位时间内压力油液推 动活塞移动的距离，可表示为
v=Q/A。
5 尺寸规格
尺寸规格主要包括缸筒的内外径、 活塞直径、活塞杆直径和缸盖尺寸
等，这些尺寸根据液压缸的使用环 境，安装形式，所需提供的推拉力 以及行程等来计算，设计和校核。
缓冲装置
活塞和活塞杆在液压力的驱动下运动时具有
很大的动量，当进入油缸的端盖和缸底部分 时，会引起机械碰撞，产生很大的冲击压力 和噪音。采用缓冲装置，就是为了避免这种 碰撞。其工作原理是使缸筒低压腔内油液 （全部或部分）通过节流把动能转换为热能， 热能则由循环的油液带到液压缸外。缓冲装 置的结构分为恒节流面积缓冲装置和变节流 型缓冲装置两种。
五、液压缸的发展动态
随着液压技术的深入普及和应用领
域、场合的日益扩大，对液压缸的 工作性能、构造、使用范围、制造 精度、外观、材料、试验方法都不 断提出新的要求，因此不断推动着 液压缸的发展和进步。
液压基础知识(入门必看轻易懂)
