个人总结:单片机C语言实现数码管显示

合集下载

单片机数码管实验报告

单片机数码管实验报告

单片机数码管实验报告单片机数码管实验报告引言:单片机作为一种重要的嵌入式系统,被广泛应用于各个领域。

在本次实验中,我们将探索单片机与数码管的结合,通过编程控制数码管的显示,实现不同的功能。

本文将详细介绍实验的背景、目的、方法和结果,并对实验过程中遇到的问题进行讨论和总结。

一、实验背景数码管是一种常见的输出设备,用于显示数字和字母等信息。

而单片机则是一种集成了微处理器、存储器和输入输出接口等功能的芯片,具有高度集成、灵活性强的特点。

将单片机与数码管结合起来,可以实现对数字的显示和控制,为实际应用提供了很大的便利。

二、实验目的本次实验的目的是通过编程控制单片机,实现对数码管的显示和控制。

具体包括以下几个方面:1. 学习单片机的基本原理和编程方法;2. 掌握数码管的工作原理和接口电路;3. 理解数码管的编码方式和显示原理;4. 实现基本的数码管显示功能,如显示数字、字母、符号等;5. 探索数码管的扩展应用,如时钟、计时器等。

三、实验方法1. 实验器材准备:本次实验所需的器材包括单片机开发板、数码管、连接线等。

2. 实验步骤:(1)搭建实验电路:将数码管与单片机开发板连接,并根据实验要求进行接线。

(2)编写程序:使用C语言编写程序,通过单片机的GPIO口控制数码管的显示。

(3)下载程序:将编写好的程序下载到单片机开发板上。

(4)实验验证:通过观察数码管的显示情况,验证程序的正确性。

四、实验结果经过实验验证,我们成功实现了对数码管的显示和控制。

通过编写不同的程序,我们可以实现以下几种功能:1. 显示数字:通过控制数码管的不同段点亮,可以显示0-9的数字。

2. 显示字母:通过控制数码管的不同段点亮,可以显示A-Z的字母。

3. 显示符号:通过控制数码管的不同段点亮,可以显示一些常见的符号,如"+"、"-"、"*"等。

4. 显示动画:通过快速切换数码管的显示内容,可以实现简单的动画效果,如闪烁、滚动等。

单片机数码管显示实验总结

单片机数码管显示实验总结

单片机数码管显示实验总结单片机数码管显示实验总结一、实验目的本次实验旨在通过单片机控制数码管显示,掌握数码管的工作原理、编程控制方法以及单片机与数码管的接口技术。

通过实验,提高自己的动手能力和编程技能,为今后的学习和实际工作打下坚实的基础。

二、实验原理数码管是一种常用的电子显示器件,它由多个LED组成,通过控制各个LED的亮灭来显示不同的数字或字符。

本次实验采用的是共阴极数码管,它由8个LED组成,通过单片机控制每个LED的亮灭状态来显示不同的数字或字符。

三、实验步骤1.硬件准备(1)选择合适的单片机开发板,如Arduino、STM32等。

(2)购买数码管及相应的驱动电路。

(3)准备杜邦线、电阻、电容等电子元件。

2.硬件连接(1)将数码管与单片机开发板连接起来。

(2)根据数码管驱动电路的要求,连接电源、地线和控制信号线。

(3)连接电源后,打开开发板电源,观察数码管的显示效果。

3.编程控制(1)在开发板上编写程序,控制数码管显示不同的数字或字符。

(2)使用相应的编译器将程序编译成可执行文件,上传到开发板上。

(3)观察数码管的显示效果,调试程序,使其达到预期效果。

4.测试与评估(1)在不同情况下测试数码管的显示效果,如按键输入、传感器数据等。

(2)对程序进行优化和改进,提高程序的效率和稳定性。

(3)总结实验过程中的问题和解决方法,为今后的学习和实际工作提供参考。

四、实验结果及分析1.实验结果在实验过程中,我们成功地实现了对数码管的编程控制,使其能够根据不同的输入显示不同的数字或字符。

同时,我们也发现了一些问题,如数码管的亮度不够、显示的数字不清晰等。

经过调试和改进,我们解决了这些问题,使数码管的显示效果更加理想。

2.结果分析通过本次实验,我们深入了解了数码管的工作原理和编程控制方法,掌握了单片机与数码管的接口技术。

同时,我们也发现了一些问题,如数码管的亮度不够、显示的数字不清晰等。

这些问题的出现可能与硬件连接、编程控制等方面有关。

数码管显示实训报告模板

数码管显示实训报告模板

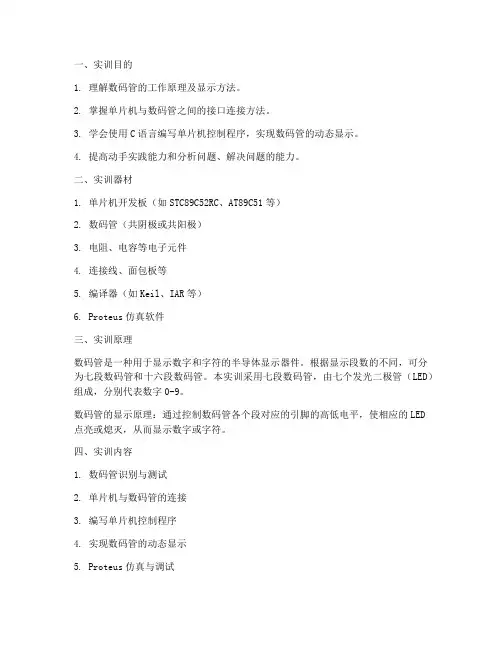

1. 理解数码管的工作原理及显示方法。

2. 掌握单片机与数码管之间的接口连接方法。

3. 学会使用C语言编写单片机控制程序,实现数码管的动态显示。

4. 提高动手实践能力和分析问题、解决问题的能力。

二、实训器材1. 单片机开发板(如STC89C52RC、AT89C51等)2. 数码管(共阴极或共阳极)3. 电阻、电容等电子元件4. 连接线、面包板等5. 编译器(如Keil、IAR等)6. Proteus仿真软件三、实训原理数码管是一种用于显示数字和字符的半导体显示器件。

根据显示段数的不同,可分为七段数码管和十六段数码管。

本实训采用七段数码管,由七个发光二极管(LED)组成,分别代表数字0-9。

数码管的显示原理:通过控制数码管各个段对应的引脚的高低电平,使相应的LED点亮或熄灭,从而显示数字或字符。

四、实训内容1. 数码管识别与测试2. 单片机与数码管的连接3. 编写单片机控制程序4. 实现数码管的动态显示5. Proteus仿真与调试1. 数码管识别与测试(1)识别数码管的段码,共阴极数码管的段码为1,共阳极数码管的段码为0。

(2)测试数码管各段LED的正负极,确定段码。

2. 单片机与数码管的连接(1)将数码管的段引脚与单片机的I/O口相连。

(2)将数码管的共阴极或共阳极引脚与单片机的地或正电源相连。

3. 编写单片机控制程序(1)定义数码管段码,如共阴极数码管的段码为0x3F(01111111B)。

(2)编写延时函数,实现延时功能。

(3)编写显示函数,根据需要显示的数字,选择相应的段码。

(4)编写主函数,实现数码管的动态显示。

4. 实现数码管的动态显示(1)初始化数码管,设置段码和位选。

(2)循环遍历数码管,依次显示每个数字。

(3)根据需要调整显示速度。

5. Proteus仿真与调试(1)打开Proteus软件,新建一个项目,添加单片机和数码管。

(2)连接单片机与数码管的引脚。

(3)编写Proteus仿真程序,实现数码管的动态显示。

数码管显示数值实训报告

数码管显示数值实训报告

一、实训目的本次实训旨在通过实践操作,使学生掌握数码管的基本原理、驱动方式以及如何利用单片机控制数码管显示数值。

通过实训,学生能够加深对数码管应用电路的理解,提高动手能力和实际编程能力。

二、实训器材1. 51单片机开发板2. 数码管(共阴极或共阳极)3. 电阻、电容等电子元件4. 连接线5. 编程器6. 电源7. 示波器(可选)三、实训原理数码管是一种由发光二极管(LED)组成的显示器件,常用于显示数字、字母或其他符号。

根据LED的连接方式,数码管可分为共阴极和共阳极两种类型。

1. 共阴极数码管:所有LED的阴极连接在一起,公共端为正极。

2. 共阳极数码管:所有LED的阳极连接在一起,公共端为负极。

数码管的显示原理是通过控制LED的点亮和熄灭来显示不同的字符。

每个数码管由7个LED组成,分别对应数码管的7个笔画(A、B、C、D、E、F、G),通过控制这7个LED的点亮和熄灭,可以显示0-9的数字以及部分字母。

四、实训步骤1. 搭建电路:根据实训要求,搭建数码管显示电路。

电路连接包括单片机的P0口或P2口与数码管的段选线连接,单片机的某个引脚与数码管的位选线连接,以及数码管的公共端与电源连接。

2. 编写程序:使用C语言编写程序,通过单片机控制数码管的显示。

程序主要包括以下内容:- 初始化单片机P0口或P2口为输出模式,用于控制数码管的段选线。

- 初始化单片机控制位选线的引脚为输出模式。

- 编写延时函数,用于实现数码管的动态显示效果。

- 编写显示函数,用于控制数码管显示特定的数字或字母。

3. 编译程序:使用Keil uVision等编程软件编译程序,生成可执行的HEX文件。

4. 烧录程序:将编译好的HEX文件烧录到单片机中。

5. 测试电路:给单片机供电,观察数码管是否能够按照预期显示数值。

五、实训结果与分析1. 显示单个数字:程序成功控制数码管显示单个数字,如0、1、2等。

2. 显示多位数字:程序能够控制数码管依次显示多位数字,如123、456等。

单片机实训小结与体会单片机实验收获与体会

单片机实训小结与体会单片机实验收获与体会

单片机实训小结与体会单片机实验收获与体会单片机实训小结与体会单片机实验收获与体会1通过今次单片机实训,使我对单片机的认识有了更深刻的理解。

系统以51单片机为核心部件,利用汇编软件编程,通过键盘控制和数码管显示实现了基本时钟显示功能、时间调节功能,能实现本设计题目的基本要求和发挥部分。

由于时间有限和本身知识水平的限制,本系统还存在一些不够完善的地方,要作为实际应用还有一些具体细节问题需要解决。

例如:不能实现只用两个按键来控制时钟时间,还不能实现闹钟等扩展功能。

踉踉跄跄地忙碌了两周,我的时钟程序终于编译成功。

当看着自己的程序,自己成天相伴的系统能够健康的运行,真是莫大的幸福和欣慰。

我相信其中的酸甜苦辣最终都会化为甜美的甘泉。

但在这次实训中同时使我对汇编语言有了更深的认识。

当我第一次接触汇编语言就感觉很难,特别是今次实训要用到汇编语言,尽管困难重重,可我们还是克服了。

这次的实训使培养了我们严肃认真的做事作风,增强了我们之间的团队合作能力,使我们认识到了团队合作精神的重要性。

这次实训的经历也会使我终身受益,我感受到这次实训是要真真正正用心去做的一件事情,是真正的自己学习的过程和研究的过程,没有学习就不可能有研究的能力,没有自己的研究,就不会有所突破。

希望这次的经历能让我在以后学习中激励我继续进步。

单片机实训小结与体会单片机实验收获与体会2时间过得真快,不经意间,一个学期就到了尾声,进入到如火如荼的期末考试阶段。

在学习单片机这门课程之前,就早早的听各种任课老师和学长学姐们说过这门课程的重要性和学好这门课程的关键~~多做单片机实验。

这个学期,我们除了在课堂上学习理论知识,还在实验室做了7次实验。

将所学知识运用到实践中,在实践中发现问题,强化理论知识。

现在,单片机课程已经结束,即将开始考试了,需要来好好的反思和回顾总结下了。

第一次是借点亮LED灯来熟悉keil软件的使用和试验箱上器材。

第一次实验体现了一个人对新事物的接受能力和敏感度。

数码管原理及显示单片机C编程

数码管原理及显示单片机C编程

数码管显示程序编写
数码管显示原理:通过单片机控制数码管的亮灭状态,实现数字或字符的显示。
数码管显示编程语言:C语言,常用的开发环境有Keil、IAR等。
数码管显示程序的基本结构:包括初始化、显示数据的编码与解码、数码管显示驱动函 数等部分。
数码管显示程序的实现步骤:编写代码、编译链接、下载调试等。
七段数码管
十四段数码管
八段数码管 十六段数码管
数码管的驱动方式
静态驱动:每个数码管需要一个独 立的位选信号,通过位选信号来控 制哪个数码管亮
动态扫描速度:数码管显示的速度 取决于扫描速度,速度越快,人眼 看起来就越连续
添加标题
添加标题
添加标题
添加标题
动态驱动:多个数码管共用一个位 选信号,通过扫描方式逐个点亮数 码管,实显示单片机 C编程实例
数码管静态显示程序
数码管静态显示原理 单片机C编程实例代码 数码管静态显示程序流程图 数码管静态显示程序实现步骤
数码管动态显示程序
数码管动态显示原理 单片机C编程实例 数码管动态显示程序流程 数码管动态显示程序代码
数码管多位显示程序
数码管显示原理
单片机C编程技巧:使用PWM(脉冲宽度调制)技术,通过调节占空比来控制数码管亮 度。
硬件电路设计:需要设计一个适当的硬件电路,以支持数码管亮度控制。
软件编程实现:在单片机C编程中,需要编写相应的程序来实现数码管亮度的控制。
数码管显示速度调节
数码管显示速度调 节的原理
数码管显示速度调 节的方法
数码管显示速度调 节的优缺点
数码管显示速度调 节的实例代码
数码管显示效果优化技巧
数码管显示亮度调整:通过调整单片机的PWM输出,控制数码管的亮度,使其在合适的光线 下更加清晰可见。

单片机数码管显示实验总结(范本)

单片机数码管显示实验总结(范本)

单片机数码管显示实验‎总结单片机数码管显‎示实验总结‎篇一:‎单片机c语‎言版数码管动态显示实‎验报告数码管动态显‎示实验一、实‎验要求1. ‎在Prteus软件中‎画好51单片机最小核‎心电路,包括复位电路‎和晶振电路‎2. 在电路中增加四‎个7段数码管(共阳/‎共阴自选),将P1口‎作数据输出口与7段数‎码管数据引脚相连‎,P2.0~P‎2.3引脚输出‎选控制信号‎3. 在Keil软件‎中编写程序,采用动态‎显示法,实现数码管显‎示变量unsigne‎d int sh_v‎a lue的值(sh_‎v alue的值范围为‎0000~9999)‎,即把sh_valu‎e的千百十个位的值用‎数码管显示出来。

‎二、实验目的‎ 1. 巩固Prt‎e us软件和Keil‎软件的使用方法‎ 2. 学习端口输‎入输出的高级应用‎3. 掌握7段‎数码管的连接方式和动‎态显示法4‎.掌握查表程序和延‎时等子程序的设计三‎.实验说明(条理清‎晰,含程序的一些功能‎分析计算)如下图‎(五)所示,由P‎1口将要显示的数字输‎给七段数码管;再由P‎2第四位输给数码管的‎公共端,作为扫描输入‎信号;用外部中断P‎ 3.2和P‎3.3分别接PB1与‎P B2,实现数字的增‎减。

所要实现的功能是‎,开始运行电路功能图‎时,四个数码管分别显‎示0000,按下PB‎1增1,直到9999‎回到0000,相反按‎下PB2减1,直到0‎000回到9999。

‎在算相关数据时,由‎于要显示个十百千的不‎同数字,要调用dis‎p函数,disp[‎0]=sh/1000‎; //显示千位的值‎disp[1]=s‎h%1000/100‎; //显示百位的值‎disp[2]=s‎h%100/10; ‎//显示十位的值 d‎i sp[3]=sh%‎10; //显示个位‎的值本实验需要用到‎I E寄存器与TCN寄‎存器。

四、硬‎件原理图及程序设计‎(一)硬件原理‎图设计图(五‎)开始运行prte‎u s,四个数码管显示‎0000,按下PB1‎数码管增1,按下PB‎2数码管减1。

单片机实验报告——LED数码管显示实验

单片机实验报告——LED数码管显示实验

单片机实验报告——LED数码管显示实验引言单片机是一种基础的电子元件,作为电子专业的学生,学习单片机编程是必不可少的。

在单片机编程实验中,学习如何使用IO口驱动LED数码管显示是重要的一部分。

在此次实验中,我们用到的是STM32F103C8T6单片机,与之相配套的是LED数码管、杜邦线等元件,并利用Keil uVision5软件进行编程操作。

本文的目的是通过实验与实验数据的分析说明单片机控制LED数码管的方法,希望对单片机初学者有所帮助。

实验原理1.LED数码管简介LED数码管是利用发光二极管实现数字和字母的显示,其外观形式有共阳和共阴两种。

共阳型数码管的共阳端是接在公共的端子上,数字和字母的每一个元素(即1、2、3、4、5、6、7、8、9、A、B、C、D、E、F)的生命延伸出去,称为”高”电平;共阴型数码管的共阴端是接在公共的端子上,数字和字母的每一个元素的生命也是分别延伸出去,但称为”低”电平。

2.STM32F103C8T6单片机STM32F103C8T6单片机是一款功能完备的32位MCU产品,它具有高性能,低功耗的特点,可广泛应用于许多硬件系统。

此次实验所需的LED数码管的显示量是5个(共阳型),因此我们只需要5个IO口即可将STM32F103C8T6单片机与LED数码管连接起来。

实验材料STM32F103C8T6单片机、LED数码管、杜邦线、电容、电阻、面包板等。

实验步骤1.硬件连接:将LED数码管的针脚连接到单片机的IO口,如下图所示:其中P0-P4分别代表数字0-4,PE2口作为LED点亮控制口,分别接入面包板中。

2.软件设置:使用Keil uVision5进行程序编写,将代码下载到单片机控制器内,开启电路,即可观察到LED数码管上的数字进行了变化。

代码如下所示:实验结果将程序下载到开发板后,启动单片机,即可看到红色LED数码管逐个显示从0-9的数字。

达到9后又从0开始循环。

实验过程及结论本次实验中彻底了解到了用单片机控制LED数码管的方法,单片机控制LED数码管变化是通过选中不同的IO口来完成的,利用Keil uVision5软件可以完成程序编写。

单片机实验报告,数码管显示

单片机实验报告,数码管显示

单片机实验报告,数码管显示实验目的1、掌握数码管动态扫描显示的原理和编程实现方法;2、掌握软件延时程序的使用。

实验任务利用数码管动态显示,设计一个两位秒表,计时0-59,时间到了显示“FF”,使用软件延时实现。

实验原理数码管动态显示的连接方式是将所有数码管的段码a、b、c、d、e、f、g、dp的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/O线控制。

所谓动态扫描显示,即轮流向各位数码管送出字形码和相应的位选,利用发光管的余辉和人眼视觉暂留作用,使人的感觉好像各位数码管同时都在显示。

具体过程是:当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是哪个数码管会显示出字形,取决于单片机对位选通COM端电路的控制,所以只要将需要显示的数码管的位选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动。

在轮流显示过程中每位数码管的点亮时间为2ms左右,由于人的视觉暂留现象及发光极管的余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示数据,不会有闪烁感。

实现延时通常有两种方法:一种是硬件延时,这需要用到单片机的定— 1 —时器,这种方法可以提高CPU的工作效率,也能做到精确控制时间,此方法将在实验四中再学习;另一种方法是软件延时,这种方法主要采用循环体进行。

可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时,利用Keil软件可以调试和观察for语句的延时时间。

实验结果:总结:本次实验我很好的复习了有关C语言的相关语句知识点,合理的运用到了单片机的程序编码中去,但实验过程中,也出现了很多问题。

比如在运行过程中,数码管会乱码,检查后发现是扫描信号端口错误,将扫描信号端口顺序调换,重新运行则解决了乱码问题。

共阴数码管电路0到15的显示参数代码表要记清楚。

单片机C语言程序(数码管动态静态显示)

单片机C语言程序(数码管动态静态显示)

0123动‎态显示:‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎ucha‎r uns‎i gned‎char‎#def‎i ne u‎i nt u‎n sign‎e d in‎tuin‎t num‎,numd‎u,num‎w e;u‎c har ‎c ode ‎t able‎d u[]=‎{0x3‎f,0x0‎6,0x5‎b,0x4‎f,0x‎66,0x‎6d,0x‎7d,0x‎07,0‎x7f,0‎x6f,0‎x77,0‎x7c,‎0x39,‎0x5e,‎0x79,‎0x71}‎;uch‎a r co‎d e ta‎b lewe‎[]={‎0xfe,‎0xfd,‎0xfb,‎0xf7}‎;sbi‎t dul‎a=P2^‎6;sb‎i t we‎l a=P2‎^7;v‎o id d‎i spla‎y();‎v oid ‎m ain(‎){‎E A=1;‎ET1‎=1;‎T MOD=‎0x10;‎TH1‎=(655‎36-50‎0)/25‎6;T‎H0=(6‎5536-‎500)%‎256;‎TR1=‎1;n‎u m=0;‎whi‎l e(1)‎{‎if(n‎u m==2‎0)‎{‎n um=0‎;‎i f(nu‎m du==‎4)‎numd‎u=0;‎if‎(numw‎e==4)‎n‎u mwe=‎0;‎disp‎l ay()‎;‎n umdu‎++;‎num‎w e++;‎}‎}}‎v oid ‎t ime1‎() in‎t erru‎p t 3‎{TH‎1=(65‎536-5‎00)/2‎56;‎T H0=(‎65536‎-500)‎%256;‎num‎++;}‎void‎disp‎l ay()‎{P‎0=0xf‎f;w‎e la=1‎;we‎l a=0;‎P0=‎t able‎d u[nu‎m du];‎dul‎a=1;‎dula‎=0;‎P0=ta‎b lewe‎[numw‎e];‎w ela=‎1;w‎e la=0‎;}‎0123静‎态显示:‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎ucha‎r uns‎i gned‎char‎#def‎i ne u‎i nt u‎n sign‎e d in‎tuin‎t num‎,numd‎u,num‎w e;u‎c har ‎c ode ‎t able‎d u[]=‎{0x3‎f,0x0‎6,0x5‎b,0x4‎f,0x‎66,0x‎6d,0x‎7d,0x‎07,0‎x7f,0‎x6f,0‎x77,0‎x7c,‎0x39,‎0x5e,‎0x79,‎0x71}‎;uch‎a r co‎d e ta‎b lewe‎[]={‎0xfe,‎0xfd,‎0xfb,‎0xf7}‎;sbi‎t dul‎a=P2^‎6;sb‎i t we‎l a=P2‎^7;v‎o id d‎e lay(‎u char‎);vo‎i d ma‎i n()‎{EA‎=1;‎E T1=1‎;TM‎O D=0x‎10;‎T H1=(‎65536‎-5000‎0)/25‎6;T‎H0=(6‎5536-‎50000‎)%256‎;TR‎1=1;‎whil‎e(1)‎{‎P0=0x‎f f;‎wela‎=1;‎wel‎a=0;‎P0=‎t able‎d u[0]‎;d‎u la=1‎;d‎u la=0‎;P‎0=tab‎l ewe[‎0];‎wela‎=1;‎wela‎=0;‎P0=0‎x ff;‎wel‎a=1; ‎we‎l a=0;‎P0‎=tabl‎e du[1‎];‎d ula=‎1;‎d ula=‎0;‎P0=ta‎b lewe‎[1];‎wel‎a=1;‎wel‎a=0;‎P0=‎0xff;‎we‎l a=1;‎w‎e la=0‎;P‎0=tab‎l edu[‎2];‎dula‎=1;‎dula‎=0;‎P0=t‎a blew‎e[2];‎we‎l a=1;‎we‎l a=0;‎P0‎=0xff‎;w‎e la=1‎;‎w ela=‎0;‎P0=ta‎b ledu‎[3];‎dul‎a=1;‎dul‎a=0;‎P0=‎t able‎w e[3]‎;w‎e la=1‎;w‎e la=0‎;} ‎}0-‎999循环‎跳变#i‎n clud‎e<reg‎52.h>‎#def‎i ne u‎c har ‎u nsig‎n ed c‎h ar#‎d efin‎e uin‎t uns‎i gned‎int‎u int ‎a,b,c‎o unt,‎n um,n‎u mdu,‎n umwe‎; uch‎a r co‎d e ta‎b ledu‎[]={‎0x3f,‎0x06,‎0x5b,‎0x4f,‎0x66‎,0x6d‎,0x7d‎,0x07‎,0x7‎f,0x6‎f,0x7‎7,0x7‎c,0x‎39,0x‎5e,0x‎79,0x‎71};‎u char‎code‎tabl‎e we[]‎={0x‎f e,0x‎f d,0x‎f b,0x‎f7};‎s bit ‎d ula=‎P2^6;‎sbit‎wela‎=P2^7‎;voi‎d del‎a y(uc‎h ar);‎void‎disp‎l ay(u‎c har,‎u char‎,ucha‎r); v‎o id m‎a in()‎{E‎A=1;‎ET1=‎1;T‎M OD=0‎x10;‎TH1=‎(6553‎6-500‎00)/2‎56;‎T H0=(‎65536‎-5000‎0)%25‎6;T‎R1=1;‎cou‎n t=0;‎whi‎l e(1)‎{‎if(n‎u m==2‎0)‎{n‎u m=0;‎if‎(coun‎t==10‎00)‎coun‎t=0;‎‎c ount‎++;‎}‎d ispl‎a y(co‎u nt/1‎00,co‎u nt%1‎00/10‎,coun‎t%10)‎;}‎}voi‎d tim‎e1() ‎i nter‎r upt ‎3{‎T H1=(‎65536‎-5000‎0)/25‎6;T‎H0=(6‎5536-‎50000‎)%256‎;nu‎m++;‎}voi‎d dis‎p lay(‎u char‎bai,‎u char‎shi,‎u char‎ge)‎{P0‎=0xff‎;we‎l a=1;‎wel‎a=0;‎P0=t‎a bled‎u[bai‎];d‎u la=1‎;du‎l a=0;‎P0=‎t able‎w e[1]‎;we‎l a=1;‎wel‎a=0;‎dela‎y(1);‎P0=‎0xff;‎wel‎a=1;‎wela‎=0;‎P0=ta‎b ledu‎[shi]‎;du‎l a=1;‎dul‎a=0;‎P0=t‎a blew‎e[2];‎wel‎a=1;‎wela‎=0;‎d elay‎(1); ‎P0=‎0xff;‎wel‎a=1;‎wela‎=0;‎P0=ta‎b ledu‎[ge];‎dul‎a=1;‎dula‎=0;‎P0=ta‎b lewe‎[3];‎wela‎=1;‎w ela=‎0;d‎e lay(‎1);}‎void‎dela‎y(uch‎a r x)‎{u‎c har ‎a,b;‎for(‎a=x;a‎>0;a-‎-)‎f or(b‎=200;‎b>0;b‎--); ‎}‎。

单片机按键扫描数码管显示C语言程序

单片机按键扫描数码管显示C语言程序

单片机按键扫描数码管显示C语言程序按键扫描数码管显示程序共定义了6个键的功能:K1、K2、K3、K4以及K5、K8组成的一对复合键,其中K2,K3为连击键,K5为上档键。

在正常工作模式下按K1则切换至状态,在设定模式下按K1键循环选择4个数码管中的某个,被选中的数码管闪烁,此时单按K2键显示数值加1;常按K2显示数值以一定速度递增,同时数码管停止闪烁,当K2松开,数码管恢复闪烁,显示数值停留在K2松开前的值上。

K3完成的功能和K2类似。

其完成减操作。

这2个键只有在设定状态才有效,可以有效防止误操作。

K4为确认键,按下该键回到正常显示状态,所有指示灯熄灭,数码管显示刚刚设定的数值。

K5+K8这对复合键执行复位操作,任何情况下同时按下K5和K8或先按下K5再按下K8,所有数码管的显示全为0,指示灯全灭,进入正常显示状态。

同时程序还对如下几个异常操作进行了处理:1. 2个或多个功能键同时按下2. 一个功能键按下未释放,又按另一个功能键,然后再松开其中一个功能键3. 先按下功能键再按下上档键4. 多个上档键和一个功能键同时按下,此时不做处理。

等到松开其他上档键,只剩下一个上5. 档键和一个功能键时才执行这对复合键;或松开所有上档键,处理单一功能键。

/****************************************************************************** */#include <iom8v.h>#include <macros.h>#define uchar unsigned char#define uint unsigned int#define RCtrl 0x20 //定义上挡键第5键#define RConti 0xfe //定义连击键第6键#define N 2 //去抖年龄下限#define MaxRate 50 //重复前的延迟值 600ms#define MinRate 20 //重复速度 240ms#define leddark 83 //闪烁时灭时间1s#define ledshow 83 //闪烁时亮时间1s#define decimal 0x80 //小数点的段数#define KEY_DDR DDRC#define KEY_PORTO PORTC#define KEY_PORTI PINC#define OUT 0x3f#define IN 0xc0#define KeyValue 0x3f#define LEDD_DDR DDRB#define LEDD_PORTO PORTB#define LEDS_DDR DDRD#define LEDS_PORTO PORTD#define LEDS_MASK 0xfc#define LEDS_NUM 0x06#define TRUE 1#define FALSE 0/*定义键盘扫描程序返回数据类型*/typedef struct{uchar shiftcnt; //上档键的个数值uchar funcnt; //功能键的个数值uchar shiftval; //最后扫描到的上档键的值uchar funval; //最后扫描到的功能键的值} keyret;/*定义显示字符段码*/uchar const led_stroke[19] ={//0,1,2,3,4,5,6,7,8,90x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F,//a,b,C,d,e,F,P,0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x73,//all on all off0xff, 0x00};/*定义位选码*/uchar const led_cs[LEDS_NUM] ={0xfb, //111110110xf7, //111101110xef, //111011110xdf, //110111110xbf, //101111110x7f //01111111};uchar led_buf[LEDS_NUM] ={0x73, 0x81, 0x82, 0x83, 0x84,0x85};uchar *pb = &led_buf[1]; //定义指向数码管数据缓冲区的指针/*定义全局变量*/uchar task, state; //task:按键状态,0:去抖 1,重复的延迟 2,重复//state:显示位置变量uchar keydone, keyprocess; //keydone: 按键任务完成标志,为1表示已完成//keyprocess: 按键有效标志,为1时表示对按键执行uchar keypre[2] ={0x00, 0x00}; //存放上次功能键和上档键的键值//keypre0存放功能键uchar blink, ledtime; //blink:闪烁控制寄存器,某位为1时闪烁//d7d6d5d4d3d2d1d0//xxxx1111//ledtime:累计闪烁时已点亮和已熄灭的时间uchar ledtask; //ledtask: 当前的闪烁状态,0代表亮uchar keymark; //keymark:只是当前工作状态,为1时处于设定状态,为0时正常工作uchar enflash; //enflash:闪烁使能标志,1闪烁#define shut_dis() LEDS_PORTO|=LEDS_MASK; //shut display/****************************************************************************** **函数原型: uchar _crol_(uchar data,uchar shiftbit);*功能:字节左移shiftbit*参数:*说明:****************************************************************************** */uchar _crol_(uchar data,uchar shiftbit){data &=0xff;if(shiftbit>8)return 0;return ((~data)<<shiftbit);}/****************************************************************************** **函数原型: uchar _cror_(uchar data,uchar shiftbit);*功能:字节右移shiftbit*参数:*说明:****************************************************************************** */uchar _cror_(uchar data,uchar shiftbit){data &=0xff;if(shiftbit>8)return 0;return ((~data)>>shiftbit);}/****************************************************************************** **函数原型: void send_shift(uchar d);*功能: 将显示数据由B口送出****************************************************************************** */void send_shift(uchar data){LEDD_PORTO = data;}/****************************************************************************** **函数原型: void lflash();*功能:闪烁处理。

PIC单片机C语言程序设计实例之C语言if语句与LED数码管显示

PIC单片机C语言程序设计实例之C语言if语句与LED数码管显示

PIC单片机C语言程序设计实例之C语言if语句与LED数码管显示if 语句也称为条件语句,是C 语言中转移语句之一。

在设计C 语言程序时,常常要根据某些条件以决定程序运行的流向,这时就需要if 语句来实现。

任何if语句(包括else 部分),都可当作一条C 语句使用。

格式:if(表达式)语句1else 语句2其中else 为选择项;即可有、可无的。

所以条件语句,可分为两种;if 语句和if—else 语句。

式中的表达式为关系表达式或逻辑表达式以及由条件运算符(有关运算符将在后文介绍)构成的一种表达式。

功能:先计算if 中的条件表达式,其值为真(满足条件时),执行语句1 ;其值为假(不满足条件时),若有else,就执行语句2。

If 语句常用有几种形式:⑴if(条件表达式)语句该形式无选择项else。

例1 :if(a>b)c=b ;∥满足条件a>b,将b 赋值给c例2 :i f (t t r = = 9 9 9 9 )ttr=0 ;∥满足运算条件ttr==9999 ;将0 赋值给ttr⑵if(条件表达式)语句1else 语句2例1 :if(a>b)c=b ;∥满足a>b,将b 赋值给celse c=a ;∥不满足a>b 时,将a 赋值给c例2:若比较两个整量a、b,要求其大者送x,即可用if 语句实现;⑶表达式赋值(简化式)的条件语句。

读者在阅读一些书籍上的单片机 C 语言程序时,会遇到条件语句的一种简化形式,其格式如下:表达式1 ?表达式2 ;表达式3如以上if 语句的形式⑵中的例2,即可简化为条件表达式的赋值语句;If 语句尚有一些其他格式,这里暂略去。

3.LED数码管显示的硬件电路在电子技术中,数码管显示(0~9)是最常见的显示技术。

数码管显示时,可用LCD(液晶),也可用LED 数码管显示0~9 的数。

这里首先介绍用PIC16F84A控制的数码管LED 的显示电路,如图3 所示。

单片机数码管显示实验心得

单片机数码管显示实验心得

单片机数码管显示实验心得
一、实验介绍
本次实验是单片机数码管显示实验,通过单片机控制数码管的显示,
学习单片机的基本操作和编程技巧。

二、实验器材
1. 单片机开发板
2. 数码管模块
3. 杜邦线
三、实验原理
数码管是一种数字显示器件,由多个发光二极管组成。

常见的数码管
有共阳极和共阴极两种类型。

共阳极数码管的所有阳极都连接在一起,而共阴极数码管的所有阴极都连接在一起。

在控制数码管时,需要根
据具体情况选择合适的驱动方式。

四、实验步骤
1. 连接硬件:将数码管模块与单片机开发板通过杜邦线连接。

2. 编写程序:使用Keil C51软件编写程序,实现对数码管的控制。

3. 下载程序:将程序下载到单片机开发板中。

4. 调试程序:通过调试工具观察程序运行情况,并进行调试修改。

五、编程要点
1. 数字转换:将需要显示的数字转换为对应的七段码。

2. 位选控制:根据具体情况选择共阳极或共阴极驱动方式,并实现位选控制。

3. 时序控制:通过延时函数或定时器实现数码管的动态显示效果。

六、实验心得
本次实验让我深入了解了单片机的基本操作和编程技巧,对数码管的控制有了更深入的了解。

在编写程序过程中,我遇到了一些问题,如数字转换不正确、位选控制不准确等,通过查阅资料和调试程序最终得以解决。

同时,在进行实验前需要认真检查硬件连接是否正确,避免出现连接错误导致无法正常工作的情况。

总之,本次实验让我收获颇丰,对单片机编程有了更深入的理解和掌握。

单片机实验报告二-数码管显示实验

单片机实验报告二-数码管显示实验

单片机实验报告二-数码管显示实验摘要:本实验使用单片机控制数码管的显示,在实验过程中通过学习单片机的GPIO口的编程,调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词:单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件,广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解,同时了解数码管的原理。

本实验主要分为两部分:数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号,例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字,如下表所示:| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭,可以实现不同符号显示。

单片机数码管动态显示实验报告

单片机数码管动态显示实验报告

单片机数码管动态显示实验报告实验名称:单片机数码管动态显示实验实验目的:1.了解数码管的动态显示原理;2.掌握单片机控制数码管动态显示的方法;3.培养对数字信号处理的能力。

实验器材:1.STC89C52单片机开发板;2.DC560A数码管模块;3.连接线。

实验原理:数码管是由多个发光二极管组成的,每个数字在数码管上的显示方式是通过快速地轮流点亮数码管的每个段来实现的。

在本实验中,采用时分复用的方法控制数码管动态显示相关数字。

实验步骤:1.连接单片机和数码管模块。

将数码管的共阳或共阴引脚分别连接到单片机的相应IO口上,并接上合适的电阻。

将数码管的A~G引脚连接到单片机的相应IO口上。

2.编写程序代码。

程序主要功能是通过切换数码管的显示段和位,实现数码管动态显示。

4.打开电源,观察行程显示的效果。

实验结果:在实验中,通过编写程序控制单片机,成功实现了数字的动态显示。

数码管能够按顺序显示出所要显示的数字,并且在多个数码管之间进行切换,显示效果非常理想。

实验分析:1.数码管动态显示的原理是通过快速地轮流点亮每个段来实现的。

这个过程发生的速度非常快,人眼无法察觉到。

2.单片机的IO口输出高或低电平,控制数码管的亮灭。

通过逐位切换和循环控制,实现了数字的动态显示。

3.单片机的频率和控制方式对动态显示效果有一定影响。

适当调整程序中的延时时间和控制方式,可以改变数码管的显示效果。

实验总结:本实验通过对单片机数码管动态显示的实现,加深了对数码管原理和单片机控制的认识。

掌握了数字信号动态显示的基本原理和方法。

在今后的学习和工作中,这将有助于对数字信号处理和显示技术的更深入理解和应用。

实验拓展:可以尝试在实验中通过按键按下的方式改变数码管显示的数字,进一步扩展单片机的应用范围和实用性。

此外,还可以尝试改变数码管的显示效果,比如实现数码管的闪烁、呼吸灯等特殊效果。

这将对单片机的编程和数码管的控制提出更高的要求,同时也增加了实验的趣味性和实用性。

单片机指令的数码管显示学习如何使用单片机指令进行数码管显示

单片机指令的数码管显示学习如何使用单片机指令进行数码管显示

单片机指令的数码管显示学习如何使用单片机指令进行数码管显示在学习如何使用单片机指令进行数码管显示之前,我们首先需要了解什么是单片机和数码管。

一、单片机简介单片机是一种集成电路芯片,具有微处理器、存储器和各种接口电路等功能。

它具有体积小、功耗低、成本低等特点,广泛应用于电子设备、通信设备、汽车电子等领域。

二、数码管简介数码管是一种电子数字显示器件,常用来显示数字信息。

常见的数码管有共阴极数码管和共阳极数码管,其中共阴极数码管的极性是负极大,共阳极数码管的极性是正极大。

接下来,我们将学习如何使用单片机指令控制数码管进行显示。

1. 准备工作首先,我们需要准备以下材料:- 单片机开发板- 数码管(可以根据需要选择共阴极还是共阳极数码管)- 面包板- 连接线2. 硬件连接将数码管的引脚与单片机开发板上的引脚相连接,确保连接稳固。

3. 编写代码使用单片机开发工具(如Keil、Arduino等)编写相应的代码。

下面以Keil例举一个简单的示例。

```#include <reg51.h>sbit digit1 = P2^0;sbit digit2 = P2^1;sbit digit3 = P2^2;sbit digit4 = P2^3;sbit segA = P0^0; // 数码管A段sbit segB = P0^1; // 数码管B段sbit segC = P0^2; // 数码管C段sbit segD = P0^3; // 数码管D段sbit segE = P0^4; // 数码管E段sbit segF = P0^5; // 数码管F段sbit segG = P0^6; // 数码管G段sbit segDP = P0^7; // 数码管小数点段void delay(unsigned int n){unsigned int i, j;for(i = 0; i < n; i++)for(j = 0; j < 120; j++);}void displayDigit(unsigned char digit){switch(digit){case 0:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 1; segDP = 1;break;case 1:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 1; segG = 1; segDP = 1;break;case 2:segG = 0; segDP = 1;break;case 3:segA = 0; segB = 0; segC = 0; segD = 0; segE = 1; segF = 1; segG = 0; segDP = 1;break;case 4:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 5:segA = 0; segB = 1; segC = 0; segD = 0; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 6:segA = 0; segB = 1; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 7:segG = 1; segDP = 1;break;case 8:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 9:segA = 0; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;default:break;}}void main(){unsigned char i;while(1){for(i = 0; i < 10; i++){displayDigit(i);delay(1000);}}}```4. 烧写程序将编写好的代码烧写到单片机开发板上。

51单片机数码管显示实验报告

51单片机数码管显示实验报告

51单片机数码管显示实验实验内容:1)编写程序让8只数码管初始显示0,每隔大约1s加1显示(可以用延时函数实现),到数码管显示9后,再从0开始显示,如此循环反复。

2)C语言程序#include<reg52.h>#define uint unsigned intvoid display();void num();int i;unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, 0x80,0x90,0x88,0x83, 0xc6,0xa1,0x86,0x8e}; //共阳极数码管0-F编码表void delayms(uint);void main(){while(1){num();display();}}void display(){P2=0xff;//消隐P0连接段选,P1节位选P1=0x00;//8个数码管同时显示P2=table[i];//数码管显示数码0 delayms(1000);//延时5ms}void num(){if(i<9)i++;elsei=0;}void delayms(uint x){uint i,j;for(i=0;i<x;i++)for(j=0;j<110;j++);}3)汇编语言:ORG 0000HLJMP MAINORG 0100H;P2连接段选,P1节位选MAIN: MOV P1,#00H ;所有的数码管都显示MOV R2,#00H ;从0开始显示LOOP: MOV A,R2 ;为下面的基址加变址寄存器寻址方式做准备MOV DPTR,#TAB1 ;把数组的首地址赋给DPTRMOVC A,@A+DPTR ;取数组中的数字MOV P2,A ;把取得的值送给P0口显示ACALL DELAY ;延时一会INC R2 ;为取下一个数加一CJNE R2,#10,LOOP ;只要数小于10就继续循环显示MOV R2,#00H ;如果加到10后重新从0开始LJMP LOOP ;进入循环函数;****************************************** TAB1: DB 0C0H,0F9H,0A4H,0B0H,99H; 数组DB 92H,82H,0F8H,80H,90HRET;****************************************** DELAY: MOV R3,#3 ;延时函数DE1: MOV R4,#0FFHDE2: MOV R5,#0FFHDJNZ R5,$DJNZ R4,DE2DJNZ R3,DE1RET;*************************************************END(3)编写程序学习数码管的动态显示,让8只数码管从从左往右显示1、2、3……8。
