交换机路由器配置复习总结

合集下载

H3C交换机路由器配置总结

H3C交换机路由器配置总结本文档涉及附件：无附件。

本文所涉及的法律名词及注释：1. H3C交换机：H3C是一家网络设备供应商，该公司的交换机产品广泛应用于企业网络中，提供可靠的数据交换和通信功能。

2. 路由器：路由器是一种网络设备，用于将数据包从一个网络转发到另一个网络，它通过查看数据包的目标IP地址并使用路由表来确定下一跳的路径。

3. 配置：配置是指对网络设备进行设置和调整，以使其能够适应特定的网络环境和需求。

章节一：交换机基本配置1.1 网络拓扑- 描述网络的物理连线和设备分布情况。

- 提供拓扑图和设备列表。

1.2 IP地址规划- 定义每个交换机接口的IP地址，网关和子网掩码。

- 提供IP地址规划表。

1.3 VLAN配置- 划分交换机的虚拟局域网（VLAN）。

- 设置VLAN间的互联和VLAN端口成员关系。

- 提供VLAN配置命令示例。

章节二：交换机高级配置2.1 交换机端口安全配置- 配置端口安全特性，限制每个端口连接的设备数量或MAC地址。

- 防止未经授权的设备接入网络。

- 提供端口安全配置命令示例。

2.2 交换机链路聚合配置- 配置链路聚合，将多个物理链路聚合成一个逻辑链路。

- 提高链路容量和可靠性。

- 提供链路聚合配置命令示例。

2.3 交换机交换机协议配置- 配置交换机间的协议，如树协议（STP），路由信息协议（RIP），开放最短路径优先（OSPF）等。

- 提供交换机协议配置命令示例。

章节三：路由器基本配置3.1 IP地址配置- 设置路由器接口的IP地址，网关和子网掩码。

- 提供IP地址配置命令示例。

3.2 静态路由配置- 配置静态路由，手动设置路由跳转路径。

- 提供静态路由配置命令示例。

3.3 动态路由配置- 配置动态路由，使路由器能够自动学习和选择最佳的路由路径。

- 提供动态路由配置命令示例。

章节四：路由器高级配置4.1 ACL配置- 配置访问控制列表（ACL），控制数据包的流动。

路由器与交换机配置实训总结(完整版)应付老师必备

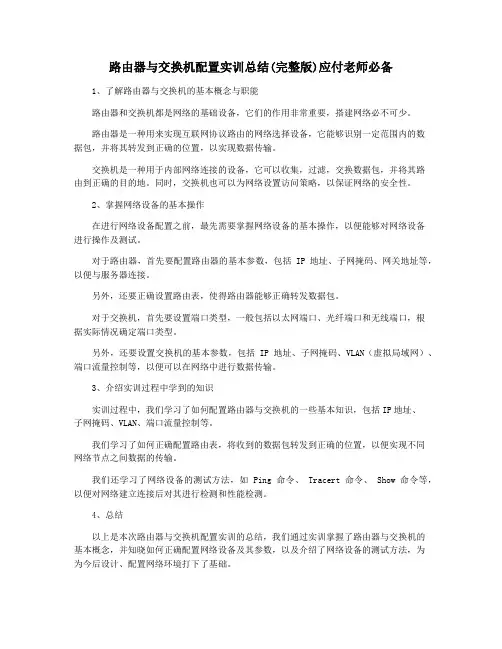

路由器与交换机配置实训总结(完整版)应付老师必备1、了解路由器与交换机的基本概念与职能路由器和交换机都是网络的基础设备，它们的作用非常重要，搭建网络必不可少。

路由器是一种用来实现互联网协议路由的网络选择设备，它能够识别一定范围内的数据包，并将其转发到正确的位置，以实现数据传输。

交换机是一种用于内部网络连接的设备，它可以收集，过滤，交换数据包，并将其路由到正确的目的地。

同时，交换机也可以为网络设置访问策略，以保证网络的安全性。

2、掌握网络设备的基本操作在进行网络设备配置之前，最先需要掌握网络设备的基本操作，以便能够对网络设备进行操作及测试。

对于路由器，首先要配置路由器的基本参数，包括IP地址、子网掩码、网关地址等，以便与服务器连接。

另外，还要正确设置路由表，使得路由器能够正确转发数据包。

对于交换机，首先要设置端口类型，一般包括以太网端口、光纤端口和无线端口，根据实际情况确定端口类型。

另外，还要设置交换机的基本参数，包括IP地址、子网掩码、VLAN（虚拟局域网）、端口流量控制等，以便可以在网络中进行数据传输。

3、介绍实训过程中学到的知识实训过程中，我们学习了如何配置路由器与交换机的一些基本知识，包括IP地址、子网掩码、VLAN、端口流量控制等。

我们学习了如何正确配置路由表，将收到的数据包转发到正确的位置，以便实现不同网络节点之间数据的传输。

我们还学习了网络设备的测试方法，如 Ping 命令、 Tracert 命令、 Show 命令等，以便对网络建立连接后对其进行检测和性能检测。

4、总结以上是本次路由器与交换机配置实训的总结，我们通过实训掌握了路由器与交换机的基本概念，并知晓如何正确配置网络设备及其参数，以及介绍了网络设备的测试方法，为为今后设计、配置网络环境打下了基础。

交换机与路由器报告心得

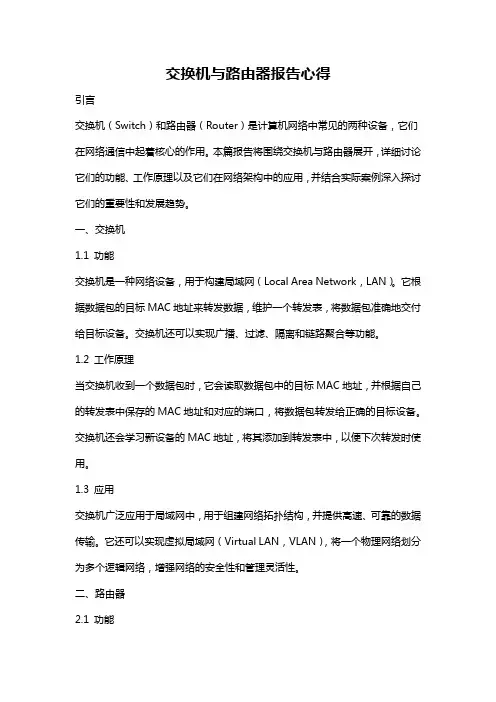

交换机与路由器报告心得引言交换机（Switch）和路由器（Router）是计算机网络中常见的两种设备，它们在网络通信中起着核心的作用。

本篇报告将围绕交换机与路由器展开，详细讨论它们的功能、工作原理以及它们在网络架构中的应用，并结合实际案例深入探讨它们的重要性和发展趋势。

一、交换机1.1 功能交换机是一种网络设备，用于构建局域网（Local Area Network，LAN）。

它根据数据包的目标MAC地址来转发数据，维护一个转发表，将数据包准确地交付给目标设备。

交换机还可以实现广播、过滤、隔离和链路聚合等功能。

1.2 工作原理当交换机收到一个数据包时，它会读取数据包中的目标MAC地址，并根据自己的转发表中保存的MAC地址和对应的端口，将数据包转发给正确的目标设备。

交换机还会学习新设备的MAC地址，将其添加到转发表中，以便下次转发时使用。

1.3 应用交换机广泛应用于局域网中，用于组建网络拓扑结构，并提供高速、可靠的数据传输。

它还可以实现虚拟局域网（Virtual LAN，VLAN），将一个物理网络划分为多个逻辑网络，增强网络的安全性和管理灵活性。

二、路由器2.1 功能路由器是一种网络设备，用于构建广域网（Wide Area Network，WAN）。

它根据不同网络之间的IP地址，将数据从源设备传送到目标设备。

路由器具备选择最佳路径、分割网络、转发数据包和连接不同网络等功能。

2.2 工作原理当路由器收到一个数据包时，它会读取数据包中的目标IP地址，并根据自己的路由表中保存的IP地址和对应的下一跳信息，将数据包转发给下一个路由器，直到数据包到达目标网络。

2.3 应用路由器广泛应用于构建互联网，连接不同的局域网和广域网，实现数据在不同网络之间的传输。

它还可以实现网络地址转换（Network Address Translation，NAT），将私有IP地址转换成公有IP地址，实现互联网访问。

三、交换机与路由器的比较与联系3.1 比较- 功能: 交换机主要用于局域网内部的数据交换，而路由器则用于不同网络之间的数据转发。

交换机路由器实验复习

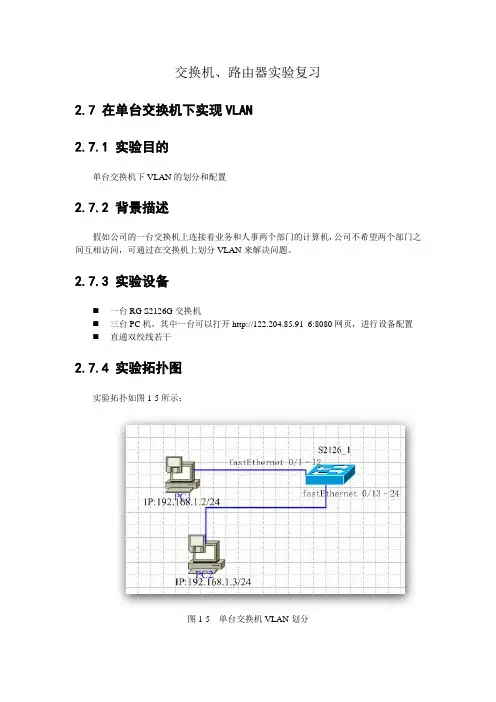

交换机、路由器实验复习2.7 在单台交换机下实现VLAN2.7.1 实验目的单台交换机下VLAN的划分和配置2.7.2 背景描述假如公司的一台交换机上连接着业务和人事两个部门的计算机，公司不希望两个部门之间互相访问，可通过在交换机上划分VLAN来解决问题。

2.7.3 实验设备⏹一台RG S2126G交换机⏹三台PC机，其中一台可以打开http://122.204.85.91_6:8080网页，进行设备配置⏹直通双绞线若干2.7.4 实验拓扑图实验拓扑如图1-5所示：图1-5 单台交换机VLAN划分2.7.5 实验步骤根据如上图所示，为了清晰起见，建议删除交换机上所有配置并且重新启动交换机。

现在我们在交换机上划分两个VLAN，即VLAN 2、VLAN 3。

一台在没有经过任何配置的交换机默认是将所有的端口划分在VLAN 1中。

RG S2126G交换机共有24个端口，现在我们将前面从1—12个端口划分在VLAN 2中，将后面的从13—24端口划分在VLAN 3中。

然后通过PC机之间看能否Ping通，同一个VLAN间的PC机若能Ping通，而不同VLAN间的PC机不能Ping通，说明VLAN配置成功。

具体操作如下：Switch >Switch >enable 14 （进入特权模式）Password: (输入14级密码star)Switch #Switch #conf tSwitch(config)#hostname S2126_1 （交换机重命名为S2126_1）S2126_1(config)#S2126_1(config)#vlan ? (查看当前命令下的子命令)<1-4094> VLAN IDsrange VLAN range commandS2126_1(config)#vlan 2 （创建VLAN 2）S2126_1(config-vlan)#name ?WORD Ascii name of the VLANS2126_1(config-vlan)#name Workgroup2 （为VLAN 2命名：Workgroup2）2008-07-30 17:46:01 @5-CONFIG:Configured from outbandS2126_1(config-vlan)#exitS2126_1(config)#vlan 3 （创建VLAN 3）S2126_1(config-vlan)#name Workgroup3 （为VLAN 3命名：Workgroup3）S2126_1(config-vlan)#exitS2126_1(config)#S2126_1(config)#interface range fastEthernet 0/1 – 12 （定义端口范围）S2126_1(config-if-range)#switchport access vlan 2 （将所定义的端口划分到VLAN2）S2126_1(config-if-range)#no shut （激活所定义的端口）S2126_1(config-if-range)#exitS2126_1(config)#S2126_1(config)#interface range fastEthernet 0/13 – 24 （定义端口范围）S2126_1(config-if-range)#switchport access vlan 3 （将所定义的端口划分到VLAN3）S2126_1(config-if-range)#no shut （激活所定义的端口）S2126_1(config-if-range)#exitS2126_1(config)#exitS2126_1#sh vlan (查看VLAN数据库信息)VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active2 Workgroup2 active Fa0/1 ,Fa0/2 ,Fa0/3Fa0/4 ,Fa0/5 ,Fa0/6Fa0/7 ,Fa0/8 ,Fa0/9Fa0/10,Fa0/11,Fa0/123 Workgroup3 active Fa0/13,Fa0/14,Fa0/15Fa0/16,Fa0/17,Fa0/18Fa0/19,Fa0/20,Fa0/21Fa0/22,Fa0/23,Fa0/24S2126_1#S2126_1# write memory （保存配置信息）注意：在定义端口范围的时，如S2126_1(config)#interface range fastEthernet 0/1 –12，“fastEthernet 0/1 – 12”中“-”的左右两边都加空格也可以都不加。

路由交换复习资料

路由交换复习资料1.交换机的软件部分主要是IOS操作系统，硬件主要包括CPU、端口和存储介质。

2.交换机的端口主要有以太网端口、快速以太网端口、吉比特以太网端口和控制台端口。

交换机端口类型：二层接口有交换口、Trunk 口、二层聚合口。

三层接口有交换机虚拟接口SVI，路由接口、三层聚合口.3.交换机介质主要有ROM（只读存储器）、FLASH、NVRAM （非易失性随机存储器）和DRAM（动态随机存储器）。

4.路由器有硬件和软件组成。

硬件由中央处理单元（CPU）、只读存储器、内存（RAM）、非易失性内存、接口、控制台端口、辅助端口、线缆等物理硬件和电路组成；软件由路由器的IOS操作系统和运行配置文件组成。

5.CPU的主要任务是负责路由器的配置管理、维护路由表、选择最佳路由、转发数据包。

6.随机存储器（RAM）的作用：1存放路由表，2作为高速缓存，3数据的存储器，4命令，5处理速度最快。

引入VLAN后，交换机端口按用途分为访问连接端口和汇聚连接端口.基于端口的VLAN 分为：Port-VLAN、Tag-VLAN。

7.Port-VLAN的特点：1VLAN是划分出来的逻辑网络，是第二层网络，2VLAN端口不受物理位置的限制，3VLAN隔离广播域。

8.Port-VLAN的工作机制是：通过查找MAC地址表，交换机只对同一VLAN中的数据进行转发，对发往不同VLAN的数据不转发。

9.Tag-VLAN的特点：1.传输多个VLAN的信息，2实现同一VLAN跨越不同的交换机，3要求Trunk至少要100Mbps。

10.路由动作包括两项基本内容：寻址和转发。

寻址即判定到达目的地的最佳路径，由路由选择算法来实现。

转发是按寻址的最佳路径传送数据分组。

11.路由转发协议和路由选择协议是相互配合有相互独立的概念，前者使用后者维护的路由表，后者要利用前者提供的功能来发布路由协议数据分组。

12.典型的路由选择方式有两种：静态路由、动态路由。

路由器、交换机常见指标总结

内存：路由器中可能由多种内存，例如 Flash、DRAM 等。内在中低端路由器中，路由表可能存储在内存中。通常来说路由器内存越大越好（不考虑价格）。但是与 CPU 能力类似，内存同样不直接反映路由器性能与能力。因为高效的算法与优秀的软件可能大大节约内存。
三、路由器配置
接口种类：列举路由器能支持的接口种类，体现路由器的通用性。常见的接口种类有：通用串行接口（通过电缆转换成 RS 232 DTE/DCE 接口、V.35 DTE/DCE 接口、X.21 DTE/DCE 接口、RS 449 DTE/DCE 接口和 EIA530 DTE 接口等）、10M 以太网接口、快速以太网接口、10/100 自适应以太网接口、千兆以太网接口、ATM 接口（2M、25M、155M、633M 等）、POS 接口（155M、622M 等）、令牌环接口、FDDI 接口、E1/T1 接口、E3/T3 接口、ISDN 接口等。
1. 端口吞吐量实测值与接口位置及关系相关，例如同一插卡上端口间测试的吞吐量可能与不同插卡上端口间吞吐量值不同。
2. 整机吞吐量实测值小于等于路由器所有端口的吞吐量实测值之和——只有在达到整机线速的时候相等。“支持线速”，表示能无阻塞地处理帧，即设备内部没有因内部背板带宽不足而等待处理的帧。交换机支持线速等价于:交换机的整机线速带宽约=千兆端口数*2（对应光纤收发 2 个方向）≤标称背板带宽（G）。也就是短板是线速，不在背板时，吞吐量才能达到线速。
对 IP 以外协议的支持：除支持 IP 协议外，路由器设备还可以支持 IPX、 DECNet、AppleTalk 等协议。这些协议在国外有一定应用，在我国应用较少，一般不用考虑。
三、组播协议支持情况
互连网组管理协议(IGMP) ：IGMP（Internet Group Management Protocol）是 IP 主机用作向相邻多目路由器报告多目组成员。多目路由器是支持组播的路由器，向本地网络发送 IGMP 查询。主机通过发送 IGMP 报告来应答查询。组播路由器负责将组播包转发到所有网络中组播成员。

路由器与交换机配置实训总结(完整版)应付老师必备

天津电子信息职业技术学院通信网络与数据通信课程实训课题名称通信网络与数据通信姓名学号班级专业所在系指导教师完成日期年月日一、实训目的、要求（概述）二、仿真（命令解释，截图等）三、中兴设备配置（可以拍照，截图）四、总结（收获，不足，体会等）(1)实训目的：1.初步认识packet Tracer软件的工作环境；2.初步认识网络拓扑中的常用设备（路由器、交换机等）；3.认识交叉线和直连线(2)、实训要求：1.按照题目要求进行网络拓扑图设计；2.对题目中的拓扑图正确连线，并使所有连线up；3.能够对交换机或路由器添加或删除模块；4.对各主机能够进行IP设置。

图示：如图完成任务要求一对Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exiSwitch(config)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]二对Switch1进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#vlan 20Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport access vlan 20Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]三对Router0进行配置：Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface fa 0/1Router(config-if)#ip add 192.168.12.1 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0.1%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip add 192.168.1.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#interface fa 0/0.2%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip add 192.168.2.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#router ripRouter(config-router)#network 192.168.12.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0Router(config-router)#endRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#wrBuilding configuration...[OK]四对Multilayer Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 30Switch(config-vlan)#exiSwitch(config)#vlan 40Switch(config-vlan)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport access vlan 30Switch(config-if)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 40Switch(config-if)#exiSwitch(config)#interface vlan 30%LINK-5-CHANGED: Interface Vlan30, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up Switch(config-if)#ip add 192.168.12.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#interface vlan 40%LINK-5-CHANGED: Interface Vlan40, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan40, changed state to up Switch(config-if)#ip add 192.168.4.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#router ripSwitch(config-router)#network 192.168.12.0Switch(config-router)#network 192.168.4.0Switch(config-router)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]Ping 192.168.1.10Ping 192.168.2.10中兴设备配置实训总结：经过这段时间赵老师给我们实训关于思科的路由器与交换机的知识，如交换机配置(vlan trunk vtp),静态路由，动态路由，访问列表， VLAN的创建，不同VLAN和网段的互通等。

路由交换技术知识点

路由交换技术是计算机网络中的一个重要领域，涉及到网络拓扑结构、网络协议、数据传输、安全管理等方面。

以下是一些常见的路由交换技术知识点：
1. 网络拓扑结构：包括星型、总线型、环形、网状型等。

2. 网络协议：包括TCP/IP协议、HTTP协议、FTP协议、SMTP协议等。

3. 数据传输：包括数据包的封装和解封装、数据包的传输方式、数据包的校验和纠错等。

4. 安全管理：包括网络安全防护、网络攻击检测、网络安全管理等方面。

5. 交换机技术：包括交换技术、虚拟局域网(VLAN)技术、生成树协议(STP)技术等。

6. 路由器技术：包括路由协议、路由表、路由选择、路由跟踪等。

7. 网络管理：包括网络配置管理、网络故障排除、网络性能监测等。

8. 无线网络技术：包括Wi-Fi技术、蓝牙技术、ZigBee技术等。

9. 云网络技术：包括云计算、虚拟化、容器化等技术的应用。

10. 网络安全技术：包括防火墙、入侵检测、安全认证、加密技术等。

以上仅是路由交换技术知识点的一部分，实际应用中还会涉及到更多的技术细节和应用场景。

交换与路由的知识点总结

交换与路由的知识点总结交换与路由是计算机网络中的两个核心概念，它们对于数据包在网络中的传输起着至关重要的作用。

以下是交换与路由的知识点总结：1. 交换（Switching）：- 二层交换：基于MAC地址进行数据包的转发。

交换机维护一个MAC地址表，用于记录每个接口上连接的设备的MAC地址。

- VLAN（虚拟局域网）：通过软件配置在交换机上创建隔离的网络分段，即使物理上连接到同一交换机，不同VLAN的设备也无法直接通信，除非通过路由器。

- STP（生成树协议）：防止网络中的环路产生，通过选举根桥接（Root Bridge）来决定数据包的转发路径。

2. 路由（Routing）：- 三层交换/路由：在交换机上实现路由功能，能够根据IP地址进行数据包的转发。

- 路由表：路由器中存储的一张表，记录了如何将数据包从源地址转发到目的地址的最佳路径。

- 静态路由与动态路由：静态路由是手动配置的，而动态路由是通过路由协议（如RIP, OSPF, BGP）自动学习和更新的。

3. 路由协议：- RIP（路由信息协议）：一种距离矢量路由协议，使用跳数作为度量标准，简单易于配置，但不适合大型网络。

- OSPF（开放最短路径优先）：一种链路状态路由协议，适用于大型和复杂的网络环境，提供快速收敛和更有效的路径选择。

- BGP（边界网关协议）：主要用于互联网上不同自治系统之间的路由决策，是一种路径矢量协议。

4. NAT（网络地址转换）：- 静态NAT：将内部网络中的私有IP地址一对一地映射到公共IP 地址。

- 动态NAT：从公共IP地址池中动态分配IP地址给内部设备。

- 端口地址转换（PAT）：允许多个设备共享一个公共IP地址，通过改变源端口号来区分不同的会话。

5. QoS（服务质量）：- 确保关键应用（如VoIP或视频会议）在网络中获得优先权，通过分类、标记、优先级排队等技术实现。

6. ACL（访问控制列表）：- 用于控制进出接口的数据流，可以基于IP地址、协议类型、端口号等条件来允许或拒绝流量。

路由交换技术基础知识

路由交换技术基础知识路由交换技术是现代计算机网络中的重要概念，它是实现网络连接和数据传输的关键。

在本文中，我们将介绍路由交换技术的基础知识，包括路由器、交换机、路由表以及路由选择算法等内容。

一、路由器的概念和功能路由器是计算机网络中的一种设备，主要用于实现数据的转发和传输。

它通过查找目标地址并根据路由表进行转发选择，将数据包从源地址传输到目标地址。

路由器在网络中起到了连接各个子网和传输数据的关键作用。

除了传输数据包的功能，路由器还具有一些其他的功能，比如网络地址转换（NAT）、QoS（Quality of Service）等。

通过网络地址转换，路由器可以将内部网络的私有IP地址转换为公网IP地址，实现内部网络和外部网络的连接。

QoS功能可以根据网络连接的需求，为不同的数据流分配带宽和优先级，保证网络服务的质量。

二、交换机的概念和功能交换机是计算机网络中的另一种设备，用于实现局域网内部的数据交换。

它可以根据MAC地址识别数据包的目标设备，并将数据包仅转发到目标设备所在的端口，从而实现数据的高效传输。

交换机具有避免网络冲突、提高网络性能、实现安全隔离等功能。

通过避免网络冲突，交换机可以避免数据包在网络中的碰撞，提高数据传输的效率。

通过提高网络性能，交换机可以提供更高的数据传输速率和带宽，满足用户对网络性能的需求。

通过实现安全隔离，交换机可以将网络分割成多个虚拟局域网（VLAN），实现不同网络之间的隔离和安全控制。

三、路由表的概念和作用路由表是路由器中的一种数据结构，用于存储路由器所知道的网络之间的连接关系。

每个路由表条目包含了目标网络的网络地址、下一跳路由器的IP地址以及用于选择下一跳路由器的路由选择算法。

路由表的作用是指导路由器在传输数据时选择最佳路径。

路由器通过查找目标地址，并根据路由表中的信息进行转发选择，将数据包沿着最佳路径传输到目标地址所在的网络。

路由表的更新是由路由选择协议来完成的，路由选择协议可以根据网络拓扑的变化动态地更新路由表信息。

路由与交换知识点总结

路由与交换知识点总结一、路由基础知识1.1 路由的概念路由是将数据包从源地址传输到目的地址的过程。

路由器是一种可以通过网络传输和转发数据包的设备。

路由器根据规则从一个网络到另一个网络传输数据包，这些规则可以是基于多种因素，如最短路径、最低成本或者其他由网络管理员设定的规则。

1.2 路由的作用路由的作用是建立网络之间的连接，实现不同网络之间的通信。

通过路由器，数据包可以在不同的网络之间传输和转发，实现全网的通信。

1.3 路由器的工作原理路由器通过查找路由表，根据数据包的目的地址确定传输路径。

路由器会根据目的地址选择最佳路径，并将数据包转发到下一个路由器或者最终目的地。

这一过程涉及路由协议、数据包封装、解封装等多个步骤。

1.4 路由表路由表是路由器用于决定数据包传输路径的重要依据，路由表记录了目的网络的地址和下一跳地址。

当路由器接收到数据包时，会根据路由表来进行转发决策。

1.5 路由协议路由协议是路由器之间进行路由信息交换和学习的规定。

常见的路由协议有静态路由、动态路由等。

静态路由是由网络管理员手动配置的路由信息，而动态路由则是路由器之间通过路由协议自动学习和更新路由信息。

1.6 路由器的分类路由器根据其作用范围和用途可以分为边界路由器、核心路由器、分布式路由器等。

边界路由器主要用于连接不同网络之间的数据传输，核心路由器则用于承载大量数据流量的高速转发，分布式路由器则用于连接不同子网的数据传输。

二、交换基础知识2.1 交换技术的概念交换技术是指通过交换设备实现不同设备之间的通信和数据传输。

交换技术主要包括数据交换、交换机、交换网络等。

2.2 数据交换数据交换是计算机网络中的一种重要技术，通过交换设备将数据从源地址传输到目的地址。

数据交换可以包括电路交换、分组交换等多种形式。

2.3 交换机交换机是一种用于交换网络数据包的设备。

交换机可以根据MAC地址和端口信息来实现数据包的转发和分发，是局域网中重要的数据交换设备。

交换机及路由器基础知识及配置

交换机及路由器基础知识及配置交换机及路由器基础知识及配置
章节一、交换机基础知识
1.1 交换机的定义和作用
1.2 交换机的分类和类型
1.3 交换机的工作原理
1.4 交换机的特点和优点
1.5 交换机的常见问题及故障排除方法
章节二、交换机配置和管理
2.1 交换机的初始化设置
2.2 VLAN的配置和管理
2.3 交换机端口的配置和管理
2.4 交换机的安全配置
2.5 交换机的性能优化和监控
章节三、路由器基础知识
3.1 路由器的定义和作用
3.2 路由器的分类和类型
3.3 路由器的工作原理
3.4 路由器的特点和优点
3.5 路由器的常见问题及故障排除方法章节四、路由器配置和管理
4.1 路由器的初始化设置
4.2 路由器接口的配置和管理
4.3 路由器的路由配置和管理
4.4 路由器的安全配置
4.5 路由器的性能优化和监控
附件：
本文档附带以下附件供参考：
1、交换机配置示例文件
2、路由器配置示例文件
3、相关网络拓扑图示
法律名词及注释：
1、VLAN（Virtual Local Area Network）- 虚拟局域网，是一
种将物理局域网划分成逻辑上的多个虚拟局域网的技术。

2、故障排除方法 - 指在设备或系统出现问题时，通过一系列
的技术手段和方法来确定问题原因，并进行修复和解决的过程。

3、性能优化和监控 - 指通过对网络设备性能进行监控和调优，以提高网络的稳定性、可靠性和性能表现。

三层交换机路由功能配置实验总结

三层交换机路由功能配置实验总结三层交换机作为一种网络交换设备，除了基本的交换功能外，还具备了路由功能。

在网络中，路由功能是至关重要的，因为它可以实现不同子网之间的通信。

本文将介绍如何通过三层交换机实现路由功能，并进行实验总结。

一、实验环境本次实验环境如下：1. 三台计算机，分别连接在三个不同的子网中，IP地址分别为：- 192.168.1.2/24- 192.168.2.2/24- 192.168.3.2/242. 三层交换机，具备路由功能，连接以上三个子网。

二、实验步骤1. 配置三层交换机的接口IP地址三层交换机需要为每个接口分配IP地址，以便能够在不同的子网之间进行路由转发。

在本次实验中，我们需要为三个接口分别配置IP 地址：- 接口 VLAN 1：192.168.1.1/24- 接口 VLAN 2：192.168.2.1/24- 接口 VLAN 3：192.168.3.1/24可以通过以下命令进行配置：```interface vlan 1ip address 192.168.1.1 255.255.255.0no shutdowninterface vlan 2ip address 192.168.2.1 255.255.255.0no shutdowninterface vlan 3ip address 192.168.3.1 255.255.255.0no shutdown```2. 配置路由为了实现不同子网之间的通信，需要在三层交换机中配置路由。

在本次实验中，我们需要将两个子网之间的路由添加到路由表中。

假设需要从192.168.1.0/24子网中的计算机访问192.168.3.0/24子网中的计算机，需要将192.168.3.0/24子网的路由添加到路由表中。

可以通过以下命令进行配置：```ip route 192.168.3.0 255.255.255.0 192.168.2.2```其中，192.168.3.0 255.255.255.0表示需要访问的目标子网，192.168.2.2表示下一跳路由器的IP地址。

路由器与交换机配置与管理

路由器与交换机配置与管理在计算机网络中，路由器和交换机是两种重要的网络设备，它们的配置和管理对于网络的正常运行具有重要的作用。

本文将介绍路由器和交换机的配置和管理方法，帮助读者更好地理解和操作这两种设备。

一、路由器配置与管理1. 路由器的基本配置路由器的基本配置包括设置主机名、设置登录密码、设置接口IP地址等。

首先，我们需要为路由器设置一个唯一的主机名，以区分其他设备。

其次，为了保护路由器的安全性，我们需要设置一个登录密码，以防止未经授权的人员访问路由器。

最后，我们需要为路由器的接口设置IP地址，以便与其他设备进行通信。

2. 配置路由路由器的核心功能是进行数据包的转发和路由选择。

为了实现这一功能，我们需要配置路由表。

路由表中包含了目的网络和下一跳路由器的信息。

通过配置静态路由或动态路由协议，可以使路由器自动学习和更新路由表。

3. 服务配置路由器还可以提供一些额外的服务，如DHCP服务、NAT服务等。

通过配置DHCP服务，路由器可以为局域网内的设备自动分配IP地址，简化了网络管理的工作。

而NAT服务则可以将私有IP地址转换为公有IP地址，实现局域网与外网的通信。

二、交换机配置与管理1. VLAN配置虚拟局域网（VLAN）可以将一个物理网络划分为多个逻辑上独立的网络，实现不同部门或用户之间的隔离。

在配置交换机时，可以创建VLAN并将不同的端口划分到相应的VLAN中，实现网络的有效管理。

2. 交换机端口配置交换机的端口配置非常重要，它决定了设备的连接方式和速率。

在配置交换机端口时，可以设置端口的速率、双工模式等参数，以确保设备之间的数据传输正常。

3. STP配置生成树协议（STP）是一种用于避免网络环路的协议。

在配置交换机时，可以启用STP功能，使交换机能够自动检测和阻断网络中的环路，确保网络的可靠性和稳定性。

三、路由器与交换机的管理1. 远程管理通过远程管理工具，我们可以远程登录路由器和交换机进行管理和配置，无需直接接入设备。

交换与路由技术复习

1.Cisco IOS共包括7种不同的命令模式：用户模式、特权模式、全局配置模式、全局配置模式下的Vlan模式、Vlan配置模式、端口配置模式和线路配置模式。

ISO（Internetwork operating System，网络操作系统）是思科路由器和交换机的专用操作系统，并且，它的操作界面是命令行模式。

Cisco IOS命令需要在各自的命令模式下才能执行，因此，如果要执行某一条命令，则必须先进入相应的命令模式。

模式访问方法提示符退出方法关于该模式说明User Exec （用户模式）刚开始登陆到交换机时Switch> 执行logout或quit命令改变终端设置、执行基本的测试命令、显示系统信息Privileged Exec （特权模式）在用户模式下执行enable命令Switch# 执行disable或exit命令校验输入的命令、访问此模式时可使用密码保护Global Configuration （全局配置模式）在特权模式下执行configure命令Switch（config）#执行exit或end命令或按下Ctrl+Z将配置的参数应用到整个交换机Config-vlan（全局配置模式下的Vlan模式）在全局配置模式中执行vlanvlan-id命令Switch（config-vlan）#执行exit命令退回全局配置模式，执行end命令或按下Ctrl+Z键退回特权模式配置VLAN参数。

当VTP模式处于透明模式时，创建扩展序列的VLAN（Vlan id 大于1005），并将配置文件保存至启动文件VLAN Configuration （Vlan配置模式）在特权模式下，执行vlan database命令Switch（vlan）#执行exit命令退回特权模式在Vlan database 中为Vlan1~1005配置Vlan参数Interface Configuration（端口配置模式）在全局配置模式下执行interface命令Switch（config-if）#执行exit命令退回全局配置模式，执行end命令或按下Ctrl+Z键退回特权模式为以太网端口配置（Ethernetinterfaces）参数Line Configuration （线路配置模式）在全局配置模式下执行line vty 或line console命令Switch（config-line）#执行exit命令退回全局配置模式，执行end命令或按下Ctrl+Z键退回特权模式为终端线路（terminal line）配置参数2.交换机基本信息显示命令switch 2900XL # show version//查看交换机ISO版本信息switch 2900XL # show vtp statue//查看vtp配置信息switch # show running-config //查看当前配置信息switch # show ip//查看IP配置信息switch # show interface//查看全部端口信息switch # show interface FastEthernet0/1//查看指定端口信息3.VLAN trunk 技术是在交换机与路由器之间，互相连接的端口上配置中继模式，使得属于不同VLAN的数据帧可以通过这条中继链路进行传输。

路由与交换技术基础知识点复习整理

路由与交换技术基础知识点复习整理第⼀部分 Vlan（虚拟局域⽹）创建vlan： vlan 100 vlan batch 10 20查看删除vlan： display vlan undo vlan 10配置vlan： vlan 10 description Local-VLAN 10　不要忘了先创建vlan把PC ( 对应的接⼝e0/0/1）分配到vlan10interface Ethernet0/0/1port link-type accessport default vlan 10配置SW1和SW2之间的链路为trunk链路。

两个都要配置interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 10 20（应该是包含的vlan）Access接⼝，只属于⼀个vlan 通常连接终端Trunk接⼝，多个vlan，连接交换机之间Hybird接⼝：多个vlan，交换机之间，或者交换机与终端设备之间（交换机上⾯进⾏配置）STP协议stp mode stp（运⾏STP协议）//这个是配置根⽹桥的内容stp instance 0 priority 4096（根⽹桥）stp instance 0 priority 8192（次根⽹桥）Vlan间路由传统的话，配置路由接⼝ip，交换机SW1上⾯创建vlan 配置接⼝（如上所⽰，每⼀个接⼝）Access接⼝ trunk 接⼝vlan 5qInterface go/o/1port link-type trunkport trunk allow-pass vlan 5 6qInterface e0/0/5port link-type accessport default vlan 5qport link-type hybridPort hybrid tagged vlan {{vlan 10 [to vlan 20]}|all} Port hybrid untagged vlan {{vlan 10[to vlan 20]}|all}单臂路由AR1interface g0/0/0.10dot1q termination vid 10ip add 10.0.10.254 24arp broadcast enableq下⾯两个都要写，g0/0/?,这个是看接⼝是⼏interface GigabitEthernet0/0/2.10dot1q termination vid 10ip address 192.168.10.254 255.255.255.0arp broadcast enableinterface GigabitEthernet0/0/2.20dot1q termination vid 20ip address 192.168.20.254 255.255.255.0arp broadcast enableSW1配置交换机SW1的接⼝g0/0/1为trunk接⼝，同时放⾏vlan10 和vlan 20 的流量：interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 10 20（如果涉及到多个交换机。

交换路由知识点总结

交换路由知识点总结交换知识点总结交换机五种⼯作状态1.学习状态：交换机接到数据帧，就会吐其中的源mac地址，组建⾃⼰的mac地址表。

2.转发过程:交换机学习完mac地址，就会依据数据帧中的⽬的mac地址对对应mac地址表，若表中存有⽬的mac地址则按其说明转发。

3.泛红：当交换机接到⼀个在mac地址表中没有的⽬的mac地址数据帧，就会向除源接⼝以外的所有接⼝发送该数据帧。

4.过滤：当交换机接到⼀个数据帧，源地址和⽬的地址都在同⼀个接⼝下时，则丢弃该帧，不会泛红，称为过滤。

5.⽼化：交换机学习完mac地址，组建mac地址表。

并定义时间戳，当时间戳到期前仍未有关于该mac地址的通信，则删除该条⽬，成为⽼化。

⽼化默认时间为300秒。

交换机内部转发的三种⽅式“1、直通转发：直接检查数据帧中的MAC地址⽽转发，转发速度快，但是容易将碎⽚帧、惨帧、破损帧⼀并转发。

2、碎⽚转发：只检查数据帧的64个字节⽽转发，可以减少碎⽚帧、惨帧、破损帧的转发，但转发过程中出现延时⼏率。

3、存储转发：接收到完整的数据帧后再转发，特点：可以将碎⽚帧、惨帧、破损帧的数量降到最低。

vlan的⽬的？解决交换机在进⾏局域⽹互连时⽆法限制⼴播的问题，这种技术可以把⼀个Vlan划分成多个逻辑Lan，每个Vlan是⼀个⼴播域，Vlan内的主机通信就和⼀个lan内⼀样，⽽Vlan之间不能通信，这样，⼴播报⽂被限制在⼀个Vlan内。

Vlan的优点？1.限制⽹络上的⼴播2.增强局域⽹的安全性3.增加了⽹络连接的灵活性Vlan是在数据链路层的，划分⼦⽹是在⽹络层的，所以不同⼦⽹之间的Vlan即使同名也不可以互通。

组建VlaN的条件？Vlan是建⽴在物理⽹络基础上的⼀种逻辑⼦⽹，因此建⽴Vlan需要相应的设备⽀持Vlan 技术，当⽹络中不同Vlan通信，需要路由的⽀持。

Vlan的划分？基于端⼝、基于mac、基于⽹络、基于策略Vlan的两种配置⽅法？1.全局模式下2.vlan database（只⽀持1-1005个vlan）注意：⼀旦删除了VLAN，需要⼿动将端⼝移动到别的VLAN，否则这些接⼊端⼝将进⼊“⾮活跃”状态。

H3C交换机路由器配置总结

H3C交换机路由器配置总结H3C交换机路由器配置总结1、硬件配置1.1 交换机硬件组成1.2 路由器硬件组成2、基本配置步骤2.1 连接网络设备2.2 设置管理口IP地质2.3 启用SSH远程登录2.4 设置登录密码2.5 配置设备名称2.6 配置时钟同步3、VLAN配置3.1 创建VLAN3.2 分配端口到VLAN3.3 VLAN间互通4、路由配置4.1 配置静态路由4.2 配置动态路由4.3 路由红istribution配置4.4 路由策略配置5、交换机配置5.1 配置端口基本属性5.2 配置VLAN接口5.3 配置链路聚合5.4 配置IGMP Snooping6、安全配置6.1 AAA认证配置6.2 VLAN间隔离6.3 端口安全配置7、高可用性配置7.1 VRRP(HSRP)配置7.2 GLBP配置7.3 OSPF多路径配置8、服务质量(QoS)配置8.1 配置流量控制8.2 配置优先级8.3 配置带宽限制9、网络监控和管理9.1 配置SNMP9.2 配置NetFlow9.3 配置Syslog附件：本文档涉及的附件包括配置文件样例、示意图等。

法律名词及注释：- VLAN（Virtual Local Area Network）：虚拟局域网，将一个局域网划分成多个逻辑上的小型局域网。

- SSH（Secure Shell）：一种加密的网络协议，用于通过不安全的网络提供安全的远程访问服务。

- IP（Internet Protocol）：互联网协议，规定了数据在网络中的传输方式和格式。

- AAA（Authentication, Authorization, and Accounting）：认证、授权和计费，用于访问控制和用户认证管理。

- IGMP Snooping（Internet Group Management Protocol Snooping）：通过监听IGMP报文来学习和维护组播组成员的表项，以提高网络性能和安全性。
