配线架的打法和网络基本知识
布线工程施工方法_配线架打法
布线工程施工方法_配线架打法一、配线架打法的基本概念配线架是指用于设备之间的连接、分配及维护的设备。
在布线工程中，配线架通常安装在机房或者弱电间，用于收纳和管理网络设备的信号线缆和配线模块。
配线架打法是指布放信号线缆以及安装配线模块的过程。
二、配线架打法的步骤1.设计规划：在配线架打法之前，需要进行设计规划。
首先，根据建筑物的实际情况，确定配线架的安装位置和数量。
其次，根据布线需求，确定信号线缆的种类和数量。
最后，制定具体的施工方案和进度安排。
2.配线架安装：根据设计规划，确定配线架的安装位置，并使用螺丝将其固定在墙面上或者专用配线架架构上。
确保配线架的安装牢固可靠，能够承受所布放信号线缆的重量。
3.信号线缆布放：根据布线需求和设计规划，将信号线缆从源设备处（如服务器、交换机等）引入到配线架。
在布放过程中，需要注意以下几个方面：(1)线缆走线要统一，避免交叉错综，便于维护和管理；(2)线缆要与传输设备的标识进行清晰的一一对应，便于后期维护和故障排除；(3)线缆应避开干扰源，如高压电缆、磁场、强烈电磁辐射等。
4.信号线缆连接：在配线架上安装配线模块，将信号线缆与配线模块进行连接。
在连接过程中，需要注意以下几个方面：(1) 信号线缆的剥皮长度要适当，一般为 10mm；(2)信号线缆的插座需与配线模块的插针方向一致，确保连接正确；(3)所有连接的线缆要进行记录，便于后期维护和管理。
5.魔术贴绑扎：布放好信号线缆之后，使用魔术贴将线缆进行绑扎，使其整齐划一、整齐的线缆布放不仅美观，还便于后期的维护和管理。
6.标识管理：三、配线架打法的注意事项1.需要根据实际需要选择合适的配线架，并确保其质量合格，能够承受所布放信号线缆的重量。
2.在布放信号线缆时，需要注意线缆的走线和防干扰措施，避免信号质量受到影响。
3.在进行线缆连接时，要仔细核对连接是否正确，并进行记录，便于后期维护和管理。
4.布放好信号线缆后，使用魔术贴进行绑扎，使其整齐划一5.在结束配线架打法后，对信号线缆和配线模块进行标识管理，方便后期的维护和故障排除。
配线架介绍
高端配线架 高端配线架一般都是坚固结构,性能可 靠并且拥有独立的测试证书.它们一般配 有内置的电缆管理器件来支持和保护电缆, 从而很容易端接.同时也提供附属品,包 括电缆管理用的线缆绑带,锁紧螺帽和标 签设备.接触片上的镀金会更厚些,从而 使跳线插入时能达到更可靠的接触.有些 配线架还配有完整的插座盖,防止灰尘污 染.它们也能与智能配线集成一起.
当选择配线架时,有一些关键的因素需要考虑: 安装包括UTP或STP电缆吗?这看起来很明显,但是如 果STP在UTP配线架上端接,而不将屏蔽层或地线连接到 主电气接地面,这样会引起系统噪音或电磁干扰,从而导 致被传送的数据包被破坏. 配线架的特性 模块化构造 配线架使用模块化构造,这就保证在系统扩充时能够根 据需要增加或必动模块.有些模块配线架可以允许电缆在 机柜的外面端接,然后再把模块插入配线架,这样,电缆 就能被布置到合适的位置.这种方法在活动的网络上很有 好处,它带来的干扰也会最小.
配线架:用于综合布线,将网线用打线器按颜色打入配线架,理线 架可用来使你在机柜中的布线更美观,信息插座固定在墙上,里面 有模块,也要将网线按颜色打入模块中,然后放入信息插座中,上 网时只要将网线一头插入微机网卡,一头信息插座中即可. 配线架 - 网络神经的中枢 通讯室和设备室的作用就像是布线系统的神经中枢,从工作区接 过来的水平线缆在这里的配线架上用互配或交叉的方式连接到设备 端口.线缆的互配或交叉连接的是通过模块化连接线或跳线来实现 的. 配线架由其操作介面可划分为模块化配线架(Patch Panel)和IDC式 配线架,模块化配线架采用模块化跳线(RJ-45跳线)进行线路连接, IDC式配线架可采用模块化的IDC跳插线(俗称"鸭嘴跳线"如BIXBIX,BIX-RJ45跳插线),以及交叉连接跳线 (Jumper Wire, Crossconnect Wire)进行线路连接.模块化跳线和 IDC跳插线可方便地插拔,而交叉连接跳线则需要专用的压线工具 (如BIX压线刀)将跳线压如IDC连接器的卡线夹中. 配线架由其安装方式又可分为墙装式或架装式,一般模块化配线 架是设计成架装安装,通过墙装支架等附件也可墙装;一般的IDC式 配线架通常设计用于墙上安装,通过一些架装附件或专门的设计也 可用于架装.
110配线架打线法
110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好，然后用打线工具把线打好。
注意打线工具必须平放，用力适中。
9、检查好线序以及完成情况。
10、完成（二）电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端，并理好线，不能交叉3、用扎带把线缆固定好，水平每隔大约20CM放一条扎带，垂直大概10CM放一条扎带。
4、线缆放进机架时必须按照线槽的方向走向。
左右分开放进机架。
5、注意扎带要整齐美观，扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑，不得有刺。
7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好，然后用打线工具把线打好。
注意打线工具必须平放，用力适中。
光纤配线架使用方法
光纤配线架使用方法一、光纤配线架简介光纤配线架是一种用于光纤通信系统中的设备，主要用于连接和管理光纤线缆，提供光纤连接和分配功能。
它可以有效地保护光纤线缆，确保信号的传输质量，同时也方便了维护和管理工作。
二、光纤配线架的安装1. 确定安装位置：选择一个干燥、通风良好的位置安装光纤配线架，以保证其正常运行和使用寿命。
2. 固定支架：根据光纤配线架的型号和规格，选择合适的支架进行固定，确保其稳固不摇晃。
3. 安装光纤线缆：首先将光纤线缆引入配线架内，然后使用光纤连接器将线缆连接到配线架上的相应端口。
三、光纤配线架的连接1. 光纤连接器的选择：根据实际需求和系统要求选择合适的光纤连接器，例如SC、LC、FC等。
2. 清洁连接器：在连接前，需确保连接器的端面清洁，以确保连接的质量和稳定性。
3. 连接操作：将连接器插入配线架上的端口，确保连接器与端口完全贴合，并轻轻旋转以确保连接牢固。
4. 测试连接：连接完成后，使用光纤测试仪器对连接进行测试，确保连接质量达标。
四、光纤配线架的管理1. 标记管理：为了方便维护和管理，可以对光纤配线架上的光纤线缆进行标记，如使用标签标注其用途、来源等信息。
2. 整理布线：定期检查光纤配线架的布线情况，确保线缆整齐、无松动，并进行必要的调整和整理。
3. 维护保养：定期对光纤配线架进行清洁和维护，确保其正常运行和使用寿命。
4. 安全防护：采取必要的安全防护措施，如使用防尘罩、防火罩等，确保光纤配线架的安全性和可靠性。
五、光纤配线架的故障排除1. 检查连接：当光纤通信出现故障时，首先需要检查光纤配线架上的连接是否牢固，是否存在松动或损坏的情况。
2. 清理端面：如果连接器端面有污染或损坏，需要进行清洁或更换，以保证连接的质量和稳定性。
3. 检查线缆：检查光纤线缆是否存在折断、弯曲或损坏的情况，及时更换有问题的线缆。
4. 测试检测：使用光纤测试仪器对光纤连接进行测试，以确定故障的具体位置，并采取相应的修复措施。
25口语音配线架2芯打法
25口语音配线架2芯打法摘要：1.什么是25口语音配线架（PBX）？2.2芯打法的含义和作用？3.25口语音配线架2芯打法的具体操作步骤？4.注意事项和实用技巧？正文：【1.什么是25口语音配线架（PBX）？】25口语音配线架，简称PBX（Private Branch eXchange），是一种企业内部使用的电话交换系统。
它能够实现内部员工之间免费通话，同时还能与外部电话网络进行互联互通。
在企业通信中，25口语音配线架发挥着重要作用。
【2.2芯打法的含义和作用？】2芯打法，指的是在25口语音配线架中，采用两根电话线进行连接的方法。
这种打法广泛应用于企业电话系统中，能够实现电话信号的传输和切换。
2芯打法的作用主要包括：1.降低成本：采用2芯打法，可以减少电话线路的数量，降低企业通信成本。
2.提高效率：2芯打法使得电话信号传输更加稳定，提高通话质量，提升工作效率。
3.扩展性强：25口语音配线架支持大量电话线路接入，方便企业规模扩大。
【3.25口语音配线架2芯打法的具体操作步骤？】以下是25口语音配线架2芯打法的具体操作步骤：1.准备工具和材料：包括2根电话线、电话插头、剥线钳、螺丝刀等。
2.剥线：将电话线的保护层剥去，露出金属线芯，长度约1-2厘米。
3.插入接线座：将剥好的电话线芯插入25口语音配线架的对应接口。
4.拧紧螺丝：用螺丝刀将接线座固定在25口语音配线架上。
5.连接电话设备：将电话插头插入25口语音配线架的出口，另一端连接电话设备。
6.测试：完成连接后，测试电话设备是否正常工作。
【4.注意事项和实用技巧？】1.操作过程中，务必保证电话线的金属线芯不受损坏，避免接触不良。
2.在插入电话线芯时，注意对应接口的标识，确保正确连接。
3.定期检查25口语音配线架的接线情况，确保线路稳定。
4.若遇到电话故障，可先检查电话线的连接是否正常。
5.在扩展电话线路时，可根据企业需求选择合适数量的接口。
通过以上步骤，我们可以顺利地将25口语音配线架接入电话系统，为企业提供稳定、高效的通信服务。
配线架和电话线知识
康普超五类配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互边或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。
配线架一般分为数据网络配线架和110语音配线架两种。
1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。
结构上看数据配线架有固定端口配线架和模块化配线架两种结构。
固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。
模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。
2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。
110配线架有25对、50对、100对、300对多种规格。
110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。
这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。
110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。
（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。
康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
弱电工程配线架及网络模块端接方法【最新版】
弱电工程配线架及网络模块端接方法综合布线系统中施工有两部分内容，一部分为穿线工作，比如光缆与网线的敷设。
另一部分为设备安装，比如模块、配线架的安装等。
今天就专门给大家讲解一下配线架及网络模块的安装方法。
正文：一、模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）分别从左右两侧线环穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
二、信息插座端接（1）安装要求：信息插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上地信息插座，应固定在接线盒内。
插座面板有直立和水平等形式；接线盒有开启口，应可防尘。
安装在墙体上的插座，应高出地面30cm，若地面采用活动地板时，应加上活动地板内净高尺寸。
固定螺钉需拧紧，不应有松动现象。
信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。
（2）信息模块端接信息插座分为单孔和双孔，每孔都有一个8位/8路插针。
这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了灵活性。
布线工程施工方法配线架的打法
布线工程施工方法配线架的打法引言：在现代社会中，布线工程已经成为各类建筑和场所中不可或缺的一部分。
而在布线工程中，配线架的打法和安装是其中非常重要的环节之一。
本文将介绍布线工程施工方法中配线架的打法，包括选用配线架的要求、配线架的安装注意事项和常见的打法方法。
选用配线架的要求：1. 承重能力：配线架在承载网络设备和布线系统时需要具备足够的承重能力，以确保设备和线缆的安全。
2. 通风散热：选择具有良好通风散热性能的配线架，以保证设备正常运转和延长设备寿命。
3. 结构稳定：配线架的结构要求稳定，不易变形或松动，以确保布线系统的可靠性和稳定性。
4. 安装方便：选用安装方便、拆卸简单的配线架，便于日后的维护和变动。
配线架的安装注意事项：1. 安装位置：根据布线系统的需求和场所特点，选择合适的位置进行配线架的安装。
通常情况下，配线架应安装在室内墙面或地面，避免暴露在风雨和强光之下。
2. 固定方式：配线架的安装需要选择合适的固定方式，如螺丝固定、胶粘固定等，确保配线架与墙面或地面之间紧密贴合，并具备稳固的支撑。
3. 导线走向：在安装配线架时，需要考虑导线的走向和路径，确保导线的顺畅、整齐和美观。
4. 安装高度：根据具体需求和操作习惯，确定配线架的安装高度，一般应保持离地高度适中，便于设备的安装和维护。
常见的打法方法：1. 直排打法：将配线架直接固定在墙面上，竖直排列，通常适用于较小的布线系统或者空间狭窄的场所。
这种打法方法操作简单，适合初学者的布线工程。
2. 横排打法：将配线架横向固定在墙面上，减少高度限制，适用于较高的布线系统，如数据中心等场所。
在布线工程中，横排打法需要考虑配线架之间的间距和连接。
3. 90度拐角打法：适用于转角处的布线系统，将配线架按照90度角拐角安装在墙角或柱子上。
这种打法方法可以更好地利用空间，减少线缆的弯曲。
4. 纵横交叉打法：常用于复杂的布线系统，将配线架纵向和横向交叉安装在墙面上，适用于多个房间或楼层的布线系统。
网络配线架基础知识详解
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
深圳市爱德泰科技有限公司
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 作用
什么是配线架？通俗一点讲配线架的作用就是使网线与设备连接的一个 桥梁，前面为RJ45跳线接口，后面是IDC打线端子，连接信号功能。 配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。 前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架， 将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换 机。总体来说，配线架是用来管理的设备，比如说如果没有配线架，前 端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临 要重新布线。此外，管理上也比较混乱，多次插拔可能引起交换机端口 的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较 好的管理。
网络配线架基础知识详解
CAT5E/CAT6A/CAT6
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
根据抗干扰能力分为：UTP 和 FTP
根据产品的高度分为0.5U、1U、2U、4U
根据产品的长度分为：19inch、10inch
根据产品的类型分为：12口、24口、48口、96口
产品的打线方式分为：110IDC，Dual IDC，KroneIDC
根据型号分为：CAT5E和CAT6、CAT6A
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
➢ 10inch的配线架 ，目前做的只是1U 12口，其他的条件都可以做 ➢ 0.5U的配线架，目前做的是19inch 24口，其他的条件都可以做 ➢ 2U的配线架，目前做的是19inch 48口，其他的条件都可以做 ➢ 4U的配线架，目前做的是19inch 96口，其他的条件都可以做
双绞线配线架的用法
双绞线配线架是一种用于管理双绞线电缆的设备，它通常安装在网络机柜中。
以下是双绞线配线架的一些常见用法：
1. 端接双绞线电缆：双绞线配线架通常具有用于端接双绞线电缆的端口。
您可以将双绞线电缆的末端插入配线架的端口，然后使用适当的工具将其固定在配线架上。
2. 管理电缆：双绞线配线架可以帮助您更好地管理和组织双绞线电缆。
通过使用配线架上的标签和标识，您可以轻松地识别每条电缆的用途和连接的设备。
3. 扩展网络设备：如果您需要扩展网络设备的端口数量，可以使用双绞线配线架将额外的电缆连接到网络设备上。
这样可以让您更方便地添加或更换电缆，而无需对整个网络进行重新配置。
4. 提高网络性能：双绞线配线架可以提供更好的信号质量和更快的传输速度。
通过使用高质量的配件和正确的安装方法，您可以确保双绞线电缆以最佳状态运行，从而提高网络性能。
5. 保护电缆：双绞线配线架通常具有保护层，可以保护双绞线电缆免受损坏。
这样可以减少由于电缆损坏导致的网络故障，并延长电缆的使用寿命。
总之，双绞线配线架是一种非常有用的设备，可以帮助您更好地管理和保护双绞线电缆。
通过正确使用双绞线配线架，您可以提高网络性能、方便地扩展网络设备并保护电缆免受损坏。
网络配线架基础知识详解
网络配线架基础知识详解目录一、网络配线架概述 (2)1.1 网络配线架定义与作用 (2)1.2 配线架的演变与重要性 (3)1.3 配线架在不同网络结构中的角色 (4)二、网络配线架的分类 (5)2.1 按照安装位置分 (7)2.2 按照架体尺寸分 (8)2.3 按照工作原理分 (10)2.4 按照端口特性分 (11)2.5 按照使用介质分 (12)三、网络配线架的设计原则与标准 (12)3.1 配线架尺寸设计的考量因素 (14)3.2 端口数量的设计与规划 (15)3.3 散热与温度管理的标准 (16)3.4 电气安全与EMC标准的遵循 (17)3.5 端口特性的选择与未来升级的考量 (18)四、网络配线架的安装与布线 (19)4.1 安装前的准备与工具 (21)4.2 配线架的基础安装步骤 (21)4.3 布线的基本原则与最佳实践 (22)4.4 网络布线美学的考量 (23)4.5 维护与保险丝的保护措施 (25)五、网络配线架的维护与管理 (25)5.1 日常维护与检查项目 (27)5.2 故障诊断与修复 (28)5.3 文档管理与 (29)5.4 生命周期管理与更新换代 (31)六、先进的网络配线架技术与应用 (32)6.1 动态配线管理技术 (33)6.2 智能配线架与软件集成 (35)6.3 迁移至云计算与网络虚拟化 (37)6.4 自动化与机器人技术在配线架维护中的应用 (39)七、典型网络配线架品牌与型号比较 (40)7.1 全球著名配线架品牌概览 (41)7.2 常用网络配线架型号及其特性比较 (42)7.3 用户评价、费用对比及选购建议 (44)一、网络配线架概述在现代通信和网络基础设施中，网络配线架扮演着至关重要的角色。
它是连接各个网络设备的关键组件，负责实现信号的传输和分配。
网络配线架不仅提供了物理上的连接，还确保了数据传输的高效性和稳定性。
网络配线架，又称配线柜或配线系统，是用于汇聚、分配和管理网络线路的硬件设备。
实验报告_配线架的卡线(3篇)
第1篇一、实验目的本次实验旨在了解配线架的基本结构、工作原理以及卡线方法，通过实际操作掌握配线架的安装和接线技术，为后续的通信系统搭建打下基础。
二、实验原理配线架是一种用于连接通信线路的设备，广泛应用于电话、网络、监控等领域。
其工作原理是将输入的通信线路通过配线架连接到相应的输出端口，实现线路的分配和转接。
三、实验器材1. 配线架：110型配线架，用于连接电话线路。
2. 主干电缆：5对大对数电缆，用于连接配线架和交换机。
3. 水平布线电缆：语音线路，用于连接配线架和终端设备。
4. 打线工具：110型打线工具，用于卡接线路。
5. 语音跳线：1对语音跳线，用于连接配线架和终端设备。
6. 测量工具：万用表，用于测试线路连通性。
四、实验步骤1. 准备工作：将配线架、主干电缆、水平布线电缆、语音跳线和打线工具准备好。
2. 主干电缆卡接：（1）将主干电缆的一端插入110型配线架的基座上，线序按照主色：白红黑黄紫，辅色：兰橙绿棕灰进行卡接。
（2）将另一端插入交换机或设备侧的110型配线架基座上，线序与输入端一致。
3. 水平布线电缆卡接：（1）将水平布线电缆的一端插入110型配线架的基座上，线序按照主色：白红黑黄紫，辅色：兰橙绿棕灰进行卡接。
（2）将另一端插入终端设备侧的110型配线架基座上，线序与输入端一致。
4. 语音跳线卡接：（1）将语音跳线的一端插入垂直主干110型配线架的5对110连接块上。
（2）将另一端插入水平布线110型配线架的5对110连接块上。
5. 线路测试：（1）使用万用表测试主干电缆、水平布线电缆和语音跳线的连通性。
（2）检查各连接块是否牢固，确保线路连接正确。
五、实验结果与分析1. 实验结果：经过卡线操作，成功将主干电缆、水平布线电缆和语音跳线连接到配线架上，线路连通性良好。
2. 分析：通过本次实验，掌握了配线架的卡线方法，了解了配线架在通信系统中的作用。
在实际操作中，应注意以下事项：（1）按照正确的线序进行卡接，确保线路连接正确。
配线架的打线方法图例
1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
电话配线架和网络配线架连接原理
电话配线架和网络配线架连接原理刚到一个企业做网管，机房机柜里有电话配线架（像鱼骨头的那个）、网络配线架（AMP Category 5e System）、交换机（TENDA），带宽是10M光纤（在门卫保安那边看到有个光纤盒）。
工作办公室里边墙上都是一根网线分两口，一个上网用，一个电话用。
但摸索了几个月还是不懂这几个设备是怎么连接的，不知道布线原理，而且机柜里边的线很乱理不顺的那种，所以还希望好人给我点提示或指教啊。
1.配线架是为了更易于管理、为了更长远考虑的一种设备。
2.网络：光纤经过转换直接到交换机再到配线架，然后再分接到各用户，这样每一个用户都要从配线架后面引线吗？这样岂不是有很多网线？如有100个用户，那配线架后面就有100根网线呢？我研究了一下我这是24口交换机，这24口都跳接到配线架了，这怎么理解呢。
电话线：外线经过电话交换机接到跳线架（鱼骨头），然后又分机到各用户。
这里边涉及到一个跳线示意图，我手里有一张，现在有几个电话分机没信号了，还有来了新员工要新增一个分机，但我还不知从何下手，如何跳线就能解决这些问题呢。
3.跳线架只接电话线，配线架只接网络。
不知道上面的理解是否正确，还望指点。
原理很简单电话线和网络线肯定不是公用一根先说网络光缆接到光纤盒，从光纤盒引出光纤跳线接到交换机，从交换机接网线跳线到网络配线架正面的接口，然后从网络配线架背面打接网线到房间的面板，你研究一下网络配线架的背面，就能看出一根网线的8芯打接在8个卡子里面（打接的方法因为配线架品牌不同也有所区别）那8个卡子其实就是连接着配线架正面网络接口里面的铜片的。
电话其实和网络差不多一根或者多根大队数铜缆打接到电话配线架的正面，然后在正面插上你所谓的鱼骨头，在鱼骨头上打接电话线到房间面板，鱼骨头上每2个格是一个号，具体电话号码就看电话局是怎么给弄的了回答你的问题1：像你上面说网络电话共用一根线一般在综合布线中是不被允许的，好多企业为了省钱也会这么弄，你就把他想成2条线，1条由6芯组成的网线，一条2新组成的电话线，原理和我上面说的是一样的2：光纤跳线和网络跳线是不一样的，网线跳线是RJ45接头，光纤跳线是一根软保护光纤，接头分很多种有ST型、SC型、FC型、MU型3：网络配线架背面有接线端子，根据配线架说明书上的图或者配线架背面的图按照线的颜色压进相应的端子里，5类线和6类线的打接方打法不同4：配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。
电话配线架的打法
电话配线架的打法打线顺序操作步骤如下：1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
2、把线打完之后，在把刚才的模块放上去，用力敲打，使他紧贴在配线架上。
3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。
要是大对数的话,线序是这样的：5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21 对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46 对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71 对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96 对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。
网络配线架怎么安装
配线架应该安装在左右对应的孔中，水平误差不大于2毫米，更不允许左右穿错位安装。
安装配线架应注意以下事项：
网络配线架用途：
主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线(RJ45接口)连接配线架与交换机。
用法和用量主要是根据总体网络点的数量或者该楼层(以及相近楼层，这要看系统图是怎么设计的)的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。如，一栋建筑只有四层，主设备间设置在一层，所有楼层的网络点均进入该设备间，那么配线架的数量就等于该建筑所有的网络点/配线架端口数(24口、48口等)，并加上一定得余量;如果，一栋建筑有9层，主设备间设置在4层，那么为了避免线缆超长，就可能每层均设有分设备间，且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数(24口、48口等)。
配线架的安装有以下步骤：
(1)检查配线架和配件完整。
(2)将配线线。
(4)端接打线。
(5)做好标记，安装标签条。
网络配线架的安装方法：
所用到的工具: 压线钳一把 测线议一个 十字与一字螺丝刀各一把 模块打线工具一把
在机柜内部安装配线架前，首先要进行设备位置规划或按照图纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备。同时考虑配线架与交换机之间跳线方便。
(1)安装时要注意水平安装并固定配线架。
光缆配线架固定绑扎方法
光缆配线架固定绑扎方法在这信息爆炸的时代，光缆配线架就像一根根脊梁骨，支撑着我们的网络世界。
说到光缆，大家知道，这东西就像是一条条高速公路，把信息快速送到你我的手中。
可是，光缆的配线架固定绑扎，嘿，这可是个大事儿，不能马虎。
想象一下，如果光缆随便扔，那信息岂不是飞了？咱们得好好聊聊这事儿，来个轻松的指导，让你听得懂、做得来。
咱得搞明白光缆配线架的样子。
那一排排的光缆，就像是给小朋友排队吃冰淇淋，整齐得让人心情舒畅。
可这一切的美好，得靠绑扎来维持。
绑扎嘛，简单说就是把光缆固定住，让它们不乱跑，绝对不能让它们打结。
别小看这一步，绑得好，后面的维护就轻松得多。
要是绑得不牢，等到时候光缆一扯，哎呀，整个网络就瘫痪，大家可就没法上网了，想想那场面，简直就是人间地狱。
绑扎的时候，得准备些什么呢？哎，你得先准备好绑扎带、扎带和胶带。
没错，别小看这些小东西，都是大功臣。
绑扎带就像是光缆的“安全带”，把它们稳稳当当地固定在架子上。
扎带呢，就像是小魔术师，把光缆一个个捆在一起，确保它们不分开。
再说说胶带，哎，简直就是万能胶，能帮你解决很多小问题，固定得滴水不漏。
在实际操作中，咱得先把光缆整理好。
就像是在整理房间，先把东西收拾齐，才能看到效果。
要是光缆缠得乱七八糟，那真是让人头疼。
一定要确保每根光缆都有足够的空间，不然就会像人挤人，压得喘不过气来。
整理完后，别急着绑，先检查一下每根光缆的状态，有没有破损的地方。
如果有，赶紧处理，不然后面麻烦可就大了。
好了，整理完毕，绑扎的时间到了！先把绑扎带放好，然后用扎带把光缆一个个捆紧。
别一下子捆得太紧，给光缆留点空间，让它们也能呼吸。
然后用胶带把边缘固定一下，确保一切都稳妥。
嘿，扎的时候，记得要用点小心思，保持光缆的整齐。
就像是给小朋友绑鞋带，得细心，不能马虎。
绑扎完成后，最后一步就是检查。
这个环节可是不能少，别小看它。
你得确保每根光缆都牢牢地固定在架子上，没有松动的地方。
用手轻轻一拉，看看它们是否乖乖地待在原地。
配线架的打法和网络基本知识
配线架的打法和网络基本知识----56b41ef6-7165-11ec-aa5f-7cb59b590d7d数据配线架的打法(背后)白兰地，蓝色；白橙色，橙色；白绿色，绿色；白棕色、棕色（主色为蓝色、橙色、绿色和棕色，辅色为白色优先）从amp线看线标“AMPS系统电缆E138034010024 AWGULCMR/MPRCCFT4已验证电缆5O44766FT9907amp：公司名称。
0100：表示100欧。
24：表示线芯是24号的（线芯有22、24、26三种规格）awg：表示美国线缆规格标准。
UL：这意味着通过认证。
FT4：表示4对线。
CAT5：代表5级线，5e：超级5级线。
044766英尺：表示电缆当前所在的英尺数。
9907：表示生产的月份和年份。
耦合器法兰盘适配器，就这么简单！不分单、多模。
其选用型号由设备及尾纤决定。
耦合器是用于尾纤和跳线连接的接头.对于光纤盒好像都是按口数来分的，6口的st耦合器可以接6根尾纤而尾纤头和跳线的接头必须是st头.让我们从配线架开始，配线架是为方便管理而设置的线路管理架，当外部线路（电信线路）与内部线路交换时。
通常，外线是在不移动的情况下设置的。
在内表面，当员工调整职位或人员流动时，他们需要相应地移动编号或分机。
这是跳伞者。
跳线实际上是调整用户在交换机（网络）和配线架（语音）上的端口，但弱电几乎是在配线架上完成的，网络和语音是在一起的，这是网络管理的基础工作。
此外，顺便说一下，配线架上还使用了另一种光纤跳线，通常称为跳线/尾光纤，哈哈。
尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断光纤终端盒中经常出现通过熔合方式与其他光缆芯线连接的头，用于连接光缆和光纤收发器（它们之间还使用耦合器、跳线等）。
跳线是两端带有连接器（如St、SC、FC、MTRJ等）的一段电缆（包括光纤跳线、双绞线跳线和其他铜跳线），用于直接连接两个标准接口。
5、耦合器、尾纤的数目怎么配？耦合=芯数×2尾纤=纤芯数量(单芯尾纤时)尾光纤=芯数/2（如果是双芯光纤）（因为尾纤几乎都是两头的，减开后变成两条了）线槽的问题，多大规格的桥架穿多少根线超五类线都有多粗的多大规格的金属馆穿多少根线多大规格的乔家穿多少根线铁管中包含的电缆数量规格3类4对5类4对g1522g2043g321110pvc管（型号）ф16ф20ф25ф32ф40ф50V类电线（编号）23691524。

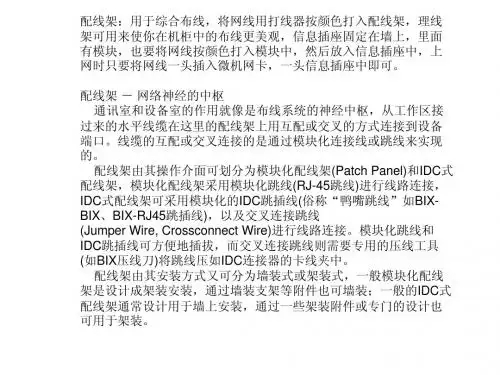

布线工程施工方式配线架打法
布线工程施工方式--配线架的打法一)施工前的检查1．在安装工程之前，必需对设备间的建筑和环境条件进行检查，具有下列条件方可动工：（1）设备间的土建工程已全数完工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应知足施工需要；（4）设备间的通风管道应打扫干净，空气调节设备应安装完毕，性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设周密牢固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电办法应符合要求。
2．交接间环境要求（1）按照设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是不是具有。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是不是具有。
3．器材查验要求(略)4．安全要求(略)5．技术准备(略)（二）双绞线传输通道施工1. 金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不该有穿孔、裂痕和明显的凹凸不平，内壁应滑腻，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割套丝在配管时，按如实际需要长度，对管子进行切割。
管子的切割可利用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应当即打扫管口，将管口端面和内壁的毛刺锉光，使管口维持滑腻。
（3）金属管的弯曲在敷设时，应尽可能减少弯头，每根管的弯头不该超过3个，直角弯头不该超过2个，并非应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，即可取得所需要的弯度。
