绝缘电阻及吸收比测量评分标准

合集下载

绝缘试验中,测量极化指数、吸收比的用途及合格标准

绝缘试验中,测量极化指数、吸收比的用途及合格标准

绝缘试验中,测量极化指数、吸收比的用途及合格标准本文关键词:吸收比极化指数绝缘电阻吸收比多少合格吸收比与极化指数的特征极化指数和吸收比是用来鉴别大型电气设备绝缘性能,小容量电气设备测量绝缘电阻即可,吸收比和极化指数是两个不同时间下绝缘电阻的比值,与设备的尺寸无关,消除尺寸、结构的影响,并且与温度基本无关,无须换算,反应电气设备的局部和整体缺陷。

绝缘电阻吸收比吸收比指的是在同一次试验中,用数字兆欧表测得60s与15s时的绝缘电阻值之比,由于给设备加直流电压的时间长度不同,对设备的潮湿等状况影响也不同,因此比较两个时间比值,可以判断设备是否是因为潮湿的原因影响了绝缘电阻,绝缘受潮时吸收比最小值为1,干燥时吸收比均大于1,吸收比试验,通常用于电容量较大的电气设备,小型电气设备测量绝缘电阻即可。

吸收比和极化指数合格范围极化指数在比值不低于1.5,R60s大于10000MΩ时,极化指数忽略,吸收比比值大于1.3或1.2即合格,吸收比不合格时应测量极化指数,二者取其一。

绝缘电阻极化指数极化指数PI是指在同一次试验中,加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。

《电气装置安装工程电气设备交接试验标准》(GB 50150-2006),7.0.9第4条,变压器电压等级为220kV及以上且容量为120MVA及以上时,宜用5000V兆欧表测量极化指,测得值与产品出厂值相比应无明显差别,在常温下不小于1.3。

吸收比和极化指数都与绝缘电阻有关,当给被试物施加一定的直流电压后,在直流电压的作用下流过被试物绝缘介质的电流,通常由电容电流、介质吸收电流和电导(泄漏)电流三部分组成,其中,电容电流是由绝缘介质弹性极化引起的,绝缘介质的极化过程很快,电容电流只是在直流电压加到绝缘介质上的瞬间出现,然后很快衰减为零,电容电流的大小主要由外加电压的高低、电源内阻的大小、绝缘材料的材质、几何尺寸、结构等因素决定,与介质的绝缘能力无关。

110kv主变测绝缘吸收比及电阻的测试与标准

110kv主变测绝缘吸收比及电阻的测试与标准

110KV/35KV 主变测绝缘新安装或检修后及停运半个月以上的变压器,投入运行前,均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时500V以上者应使用2500V兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比,不得低于50%。

2. 吸收比R60"/R15"不得小于 1.3 倍。

符合上述条件,则认为变压器绝缘合格。

二、测量变压器绝缘时应注意以下问题:1. 测量项目。

应测量配变一次绕组对二次绕组,一次绕组对地(配变铁芯或外壳)和二次绕组对地的绝缘电阻值;2.必须在变压器停电时进行,各线圈出线都有明显断开点。

3. 变压器周围清洁,无接地物,无作业人员。

4. 测量前应分别将高低压侧绕组对地充分放电,测量后也应对地放电。

5. 测量使用的摇表应符合电压等级要求。

6. 测量前确认高低压绕组与大地完全隔离,对于可能会影响到测量结果的PT等设备应退出运行,对中性点接地的变压器,测量前应将中性点刀闸拉开,测量后应恢复原位。

三、用兆欧表测主变绝缘电阻步骤1. 由两人进行操作,穿绝缘靴,戴绝缘手套;2. 选择适当量程:2500V的兆欧表;3. 接线: L接被测点,E接地;4. 校表:摇动摇表开路为∞,短接为零;5. 断开所接电源,验电,放电(在什么地方验电就在什么地方测绝缘);6. 用测量; R60"以及R15"测量A、B、C三相相间绝缘电阻,A、B、C相对地绝缘电阻;变压器相间绝缘电阻均为零,高压对低压,以及高压对地R60"电阻值应不小于300兆欧低压对地R60"电阻值不小于100兆欧7. 放电。

测量结束后将被测量设备对地充分放电。

四、测量注意事项1. 不能带电测量,测量前要验电,在什么地方验电就在什么地方测绝缘;2. 测量结束,对于大电容设备要对地放电;3. 不是所有设备断电就能测,如变频器、二次回路有接地点的设备等4. 兆欧表测量引线无破损,测量时引线不能绞绕在一起,要分开;5. 测量过程中,被测设备上不能有人工作;6. 只能在设备不带电,也没有感应电的情况下测;7. 兆欧表未停止转动之前或被测设备未放电之前,严禁用手触及。

绝缘电阻和吸收比测试

绝缘电阻和吸收比测试

绝缘电阻和吸收比试验测量设备的绝缘电阻,是检查其绝缘状态最简便的辅助方法在现场普遍采用兆欧表来测量绝缘电阻,由于选用的兆欧表电压低于被试物的工作电压,因此,此项试验属于非破坏性试验,操作安全、简便。

由所测得的绝缘电阻值可发现影响电气设备绝缘的异物,绝缘局部或整体受潮和脏污,绝缘油严重老化,绝缘击穿和严重热老化等缺陷,因此,测量绝缘电阻是电气安装、检修、运行过程中,试验人员都应掌握的基本方法。

一、绝缘电阻和吸收比绝缘电阻是指在绝缘体的临界电压下,加于试品上的直流电压与流过试品的泄漏电流(或称电导电流)之比,即R= U / Ie如果施加的直流电压超过绝缘体的临界电压值,就会产生电导电流,绝缘电阻急剧下降,这样,在过高电压作用下绝缘就遇到了损伤,甚至可能击穿。

所以一般兆欧表的额定电压不太高,使用时应根据不同电压等级的绝缘选用。

工程上所用的绝缘介质,并非纯粹的绝缘体,在直流电压的作用下,会产生多种极化,并从极化开始到完成,需要一定的时间,通常利用绝缘的绝缘电阻随时间变化的关系,作为判断绝缘状态的依据。

在绝缘体上施加直流电压后,其中便有3种电流产生,即电导电流、电容电流和吸收电流。

这3种电流的变化能反映出绝缘电阻值的大小,即随着加压时间的增长,这3 种电流值的总和下降,而绝缘电阻值相应地增大,对于具有夹层绝缘(如变压器、电缆、电机等)的大容量设备,这种吸收现象就更明显。

,因为总电流随时间衰减,经过一定时间后,才趋于电导电流的数值,所以,通常要求在加压1min后,读取兆欧表的数值,才能代表真实的绝缘电阻值。

当试品绝缘受潮、脏污或有贯穿性缺陷时,介质内的离子增加,因而加压后电导电流大大增加,绝缘电阻大大降低,绝缘电阻值即可灵敏地反映出这些绝缘缺陷,达到初步了解试品绝缘状态的目的,但由于试品绝缘电阻值不仅决定于试品的受潮程度及表面受污等情况,而且还与其尺寸、材料、制造工艺、容量等许多复杂因素有关,因此,对于绝缘电阻的数值没有统一的具体规定。

用兆欧表测量变压器的绝缘电阻、吸收比

用兆欧表测量变压器的绝缘电阻、吸收比

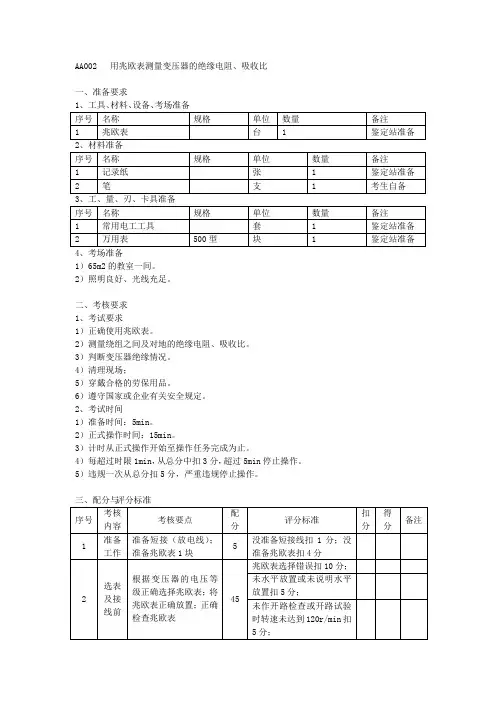

AA002 用兆欧表测量变压器的绝缘电阻、吸收比一、准备要求1、工具、材料、设备、考场准备3、工、量、刃、卡具准备4、考场准备1)65m2的教室一间。

2)照明良好、光线充足。

二、考核要求1、考试要求1)正确使用兆欧表。

2)测量绕组之间及对地的绝缘电阻、吸收比。

3)判断变压器绝缘情况。

4)清理现场;5)穿戴合格的劳保用品。

6)遵守国家或企业有关安全规定。

2、考试时间1)准备时间:5min。

2)正式操作时间:15min。

3)计时从正式操作开始至操作任务完成为止。

4)每超过时限1min,从总分中扣3分,超过5min停止操作。

5)违规一次从总分扣5分,严重违规停止操作。

1、穿戴劳保护品;2、办理检修许可证、停电作业票、两人或两人以上作业;3、准备常用电工工具;短接线、接地棒;准备高、低压兆欧表各一块;秒表一块;准备绝缘手套、绝缘靴;记录笔、纸等。

4、工作地点范围设置遮栏(围栏)、四周悬挂警示牌;5、将变压器与电源可靠断开、验明确无电压;6、将变压器外壳可靠接地,戴绝缘手套用接地棒对变压器高、低压绕组逐相进行充分放电(每相不少于2分钟),拆除变压器高、低压侧母线或电缆;7、用干净、柔软的布清理变压器套管表面脏污,必要时用清洗剂洗净;8、检查兆欧表外观是否完好;额定电压1KV以上者,使用2500V摇表;0.5KV以下者,使用500V摇表;测试线需绝缘良好,禁止使用双绞线或平行线,应用单股绝缘线分开连接,测试时测试线必须保持悬空;9、水平放置兆欧表,做开路试验:分开L、E两条测试线,摇动兆欧表使转速达到120r/min,表针应指到“∞”位置。

短路试验:低速轻带兆欧表手柄,瞬间将“L”和“E”两个接线柱短路,指针应指在“0”位置。

10、测高压对低压/地的绝缘电阻及吸收比,测量低压对高压/地的绝缘电阻:○1、把测试绕组的桩头用短接线连接牢固;○2、非测量绕组桩头用短接线连接并接地,用绝缘线接在兆欧表的“E”端;○3、为减少表面泄漏,用短接线在测试绕组瓷套管的瓷裙上缠绕几匝,用绝缘线接在兆欧表的“G”端;○4、手摇兆欧表转速由低到高,达到120r/min后,将“L”端测试引线搭接于测试桩头;○5、保持120r/min左右,待指针稳定后,读取、记录绝缘电阻值。

绝缘电阻测量评分标准

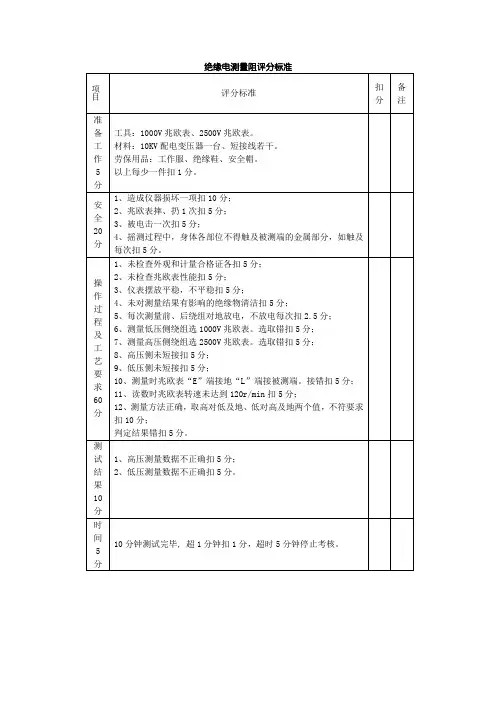

绝缘电阻测量评分标准
时间5分
10分钟测试完毕, 超1分钟扣1分,超时5分钟停止考核。
绝缘电测量阻评分标准
项目
评分标准
扣分
备注



作5分
工具:1000V兆欧表、2500V兆欧表。
材料:10KV配电变压器一台、短接线若干。
劳保用品:工作服、绝缘鞋、安全帽。
以上每少一件扣1分。
安全 20分
1、造成仪器损坏一项扣10分;
2、兆欧表摔、扔1次扣5分;
3、被电击一次扣5分;
4、摇测过程中,身体各部位不得触及被测端的金属部分,如触及每次扣5分。
8、高压侧未短接扣5分;
9、低压侧未短接扣5分;
10、测量时兆欧表“E”端接地“L”端接被测端。接错扣5分;
11、读数时兆欧表转速未达到120r/min扣5分;
12、测量方法正确,取高对低及地、低对高及地两个值,不符要求扣10分;
判定结果错扣5分。
测试结果 10分
1、ቤተ መጻሕፍቲ ባይዱ压测量数据不正确扣5分;
2、低压测量数据不正确扣5分。
操作过程及工艺要求60分
1、未检查外观和计量合格证各扣5分;
2、未检查兆欧表性能扣5分;
3、仪表摆放平稳,不平稳扣5分;
4、未对测量结果有影响的绝缘物清洁扣5分;
5、每次测量前、后绕组对地放电,不放电每次扣2.5分;
6、测量低压侧绕组选1000V兆欧表。选取错扣5分;
7、测量高压侧绕组选2500V兆欧表。选取错扣5分;

绝缘电阻测量评分标准

绝缘电阻测量评分标准
绝缘电测量扣分
备注



作5分
工具:1000V兆欧表、2500V兆欧表。
材料:10KV配电变压器一台、短接线若干。
劳保用品:工作服、绝缘鞋、安全帽。
以上每少一件扣1分。
安全 20分
1、造成仪器损坏一项扣10分;
2、兆欧表摔、扔1次扣5分;
3、被电击一次扣5分;
4、摇测过程中,身体各部位不得触及被测端的金属部分,如触及每次扣5分。
操作过程及工艺要求60分
1、未检查外观和计量合格证各扣5分;
2、未检查兆欧表性能扣5分;
3、仪表摆放平稳,不平稳扣5分;
4、未对测量结果有影响的绝缘物清洁扣5分;
5、每次测量前、后绕组对地放电,不放电每次扣2.5分;
6、测量低压侧绕组选1000V兆欧表。选取错扣5分;
7、测量高压侧绕组选2500V兆欧表。选取错扣5分;
时间5分
10分钟测试完毕, 超1分钟扣1分,超时5分钟停止考核。
8、高压侧未短接扣5分;
9、低压侧未短接扣5分;
10、测量时兆欧表“E”端接地“L”端接被测端。接错扣5分;
11、读数时兆欧表转速未达到120r/min扣5分;
12、测量方法正确,取高对低及地、低对高及地两个值,不符要求扣10分;
判定结果错扣5分。
测试结果 10分
1、高压测量数据不正确扣5分;
2、低压测量数据不正确扣5分。

配电变压器绝缘电阻、吸收比、极化指数测量及合格标准

配电变压器绝缘电阻、吸收比、极化指数测量及合格标准
3.测量接线、读数和有关要求(见图1)
图1测量变压器绕组的绝缘电阻、吸收比和极化指数
测量时,应停电并将各绕组与电网断开,兆欧表的L端接变压器的一侧绕组(例如低压绕组),E端接外壳,外壳应接地,其他绕组和有关器件与外壳连接,例如测量低压绕组时,高压绕组、中压绕组和油箱等应与外壳连接。
测量高压线路时,应设法将测量引线架空,以保证测量结果的可靠性。
2.测量仪表的选用原则
测量绝缘电阻的仪器叫绝缘电阻表,习惯称为兆欧表或高阻计,对用手摇发电的传统式兆欧表,又习惯称为“摇表”,兆欧表的规格是用其发出的额定电压值来规定的,例如1000V的兆欧表所发出的电压额定值即为1000V。
测量变压器的绝缘电阻时,应根据被测变压器的电压等级来选择兆欧表的规格。对于10kV及以下的变压器,应使用规格为1000V的兆欧表;对于35kV及以上的变压器,应使用规格为2500V的兆欧表。口诀“三五以上两千五,十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”;“两千五”和“一千”即指应选用兆欧表的规格(电压等级)分别为2.5kV和1kV。
另外,变压器的绝缘电阻与绕组的温度有关,一般情况下,温度升高时,绝缘电阻降低,反之绝缘电阻增加。两者关系的数学表达式如下:
式中RM1——温度为θ1(℃)时的绝缘电阻(MΩ);
RM2——温度为θ2(℃)时的绝缘电阻(MΩ);
N——与材料有关的常数,对于油浸式电力变压器通常取N=58;
e——常数,e=2.718。
对仪表本身没有自动放电的兆欧表,测量完毕后,先用一个与外壳或地线相接的导线与被测绕组相接,对地放电之后,再拆除测量引线,否则有可能被电击。
5.对绝缘电阻测量结果的判定
由于变压器结构尺寸和使用绝缘材料不同,使得绝缘电阻的测定值分散性很大,很难给出一个统一的合格判定标准,在相关规程中也不作硬性规定。在实际测量判断时,主要是与同类变压器或同一变压器历次测量结果相比较,如减小较多,则应考虑该变压器的绝缘是否出现了问题。

绝缘电阻、吸收比试验

绝缘电阻、吸收比试验

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮,表面变脏,留有表面放电或击穿痕迹时,其绝缘电阻会显著下降。

根据绝缘等级的不同,测试要求的区别,常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低,对于一些集中性缺陷,即使可能是很严重的缺陷,但在测量时显示绝缘电阻仍然很大的现象,因此,绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘,不能等值为单纯的电阻,其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的,例如电机绝缘中用的云母带,变压器等绝缘中用的油和纸,因此,在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间,回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示,开始电流很大,以后逐渐减小,最后趋近于一个常数I;这个过程的快慢,与绝缘试品的电容量有关,电容g量越大,持续的时间越长,甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出,在绝缘电阻试验中,所测绝缘电阻是随测量时间变化而变化的,只有当1=8时,其测量值为R=J,但在绝缘电阻试验中,特别是电容量较大时,很难测量R8的值,因此,在实际试验中,规程规定,只需测量60s 时的绝缘电阻值,即R60S的值,当电容量特别大时,吸收现象特别明显,如大型发电机,可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品,如果绝缘状况良好,则吸收现象明显,如果绝缘受潮严重或内部有集中性的导电通道,这一现象则不明显。

绝缘电阻及吸收比测量评分标准

绝缘电阻及吸收比测量评分标准

220kV 变压器绝缘电阻及汲取比试验评分标准学员姓名考试号内容安全防备(安全帽、手套、绝缘鞋、工作服穿着齐整)获得裁判同意后进行试验安全检查被试品能否带电(爽口述)接受接好接地线对试品进行充足放电(正确使用放电棒)任务(止步,高压危险等 )设置适合的围栏并悬挂标示牌12 分试验前对外观进行检查(包含套管瓷瓶、油位、接地线、分接开关、本体洁净度、本体温度表、铁芯接地),并向裁判报告变压器、兆对变压器铭牌参数进行抄写选择适合的兆欧表,并对厂家、参数等抄写欧表铭牌检查兆欧表能否在有效期内,向裁判口述表示参数抄写口头向裁判索要出厂试验报告变压器外试验前将变压器套管外绝缘打扫洁净绝缘清擦记录温、湿试品邻近搁置温、湿度表,向裁判口述搁置要求度计正确记录变压器本体上层油温丈量前应将被测绕组短路接地,将全部绕组充足放电选择适合当程的兆欧表,并检查有效期试验接线对兆欧表进行自检状况变压器地线连结坚固优秀兆欧表自检合格后,将”E”端接被测绕组,非被测绕组短路接地,”L”端接地线,连结坚固靠谱操作升压前撤掉放电所封线,向裁判请示能否能够开始升压63 分调整灰度便于丈量正确使用兆欧表向裁判表示能否能够丈量,加压时进行呼唱带试品试丈量过程中注意表计变化,并注意四周状况丈量绝缘电阻值稳固后,正确记录丈量值验读取数据后,待兆欧表放电完成,封闭电源,断开测量导线倒线,丈量其余被试绕组的绝缘电阻待全部绕组丈量完成后,计算汲取比并与历史数据比较全部绝缘电阻丈量完成后,对试品充足放电试验数据应当正确记录试验时间、地址、环境温、湿度和变压整理器上层油温及试验数据整理试验将试验设施、障蔽线等整理恢还原状监考署名实质操作标准考试状况得分记录:22222222222222424223424242244现场恢复完成向裁判报告试验工作结束铭牌技术参数:设施名称、型式、额定电压、、额定容量、额定电流、空载消耗、空载电流、负载消耗、阻抗电压、生产厂家、生产日期、出厂编号拜托单位、试验日期、试验人员、、地址、温、湿度、变压器上层报告油温25 分丈量绝缘电阻值高压、低压侧的汲取比直流电阻试验丈量值与原始数据换算到同一温度下进行比较报告书写规范结论正确总计(分)23246622100变压器绝缘电阻、汲取比试验报告考号:姓名单位:环境温度相对湿度上层油温试验性质试验日期变压器铭牌参数型号额定容量KVA出厂编号额定电压高 / 低 kV高 /低额定电流制造厂家A试验数据测试部位丈量值( MΩ) R15/ R60要求值( MΩ)汲取比( K)高压绕组-低压绕组及地低压绕组-高压绕组及地计算结论试验人员引用标准试验设施备注。

电气设备绝缘电阻、和吸收比及极化指数

电气设备绝缘电阻、和吸收比及极化指数

电气设备绝缘电阻和吸收比及极化指数测量测量电气设备的绝缘电阻和吸收比及极化指数,是检查设备绝缘状况最简便的方法,在现场进行设备绝缘试验项目时,测量绝缘电阻是绝缘试验的第一个项目,检查设备是否有严重缺陷。

一、定义1. 绝缘电阻是指在设备绝缘结构的两个电极之间施加的直流电压值与流经该电极的泄漏电流值之比。

若无特殊说明,均值加压1min 的测试值。

2. 吸收比是指在进行同一次绝缘电阻试验中,1min时的绝缘电阻值与15s时的绝缘电阻值之比。

3. 极化指数是在同一次绝缘电阻试验中,10min中时的绝缘电阻值与1min时的绝缘电阻值之比值。

二、测试意义测量电气设备的绝缘电阻和吸收比及极化指数,可有效监测出绝缘是否有贯通的集中性缺陷,整体受潮或贯通性受潮等。

应指出,只有当绝缘缺陷贯通于两极之间时,绝缘电阻测量才比较灵敏。

若绝缘只存在局部缺陷,而两极间仍保持有部分良好绝缘,绝缘电阻很少下降或没有变化,测量绝缘电阻试验便不能发现此类缺陷。

三、绝缘电阻的测试方法绝缘电阻试验时,必须按照正确的方法测试。

在现场进行绝缘电阻测试时,按以下步骤进行。

2.试验前应断开被试设备电源及一切对外连线,并将被试设备短接后接地放电1min,电容量较大的应至少放电5min,以免试验人员触电或烧坏仪器。

3.校验绝缘电阻表是否短路指针指零或显示为0,和开路指针指示无穷大。

4.用干燥清洁的柔软布擦去被试设备的表面污垢,必要时可用汽油擦拭,以消除表面泄露电流的影响。

5. 根据被试设备铭牌选择绝缘电阻表的电压等级。

连接好试验线,打开绝缘电阻表电源或驱动绝缘电阻表至额定转速,将L端引出线连至被试设备,待1min时读取绝缘电阻值。

6. 绝缘电阻测试完毕,应先断开接至被试设备的测试线,然后再停止摇动绝缘电阻表。

7.试验完毕或重复试验前,必须将被试设备短接后对地充分放电。

这样既可以保证安全又可以提高测量准确性。

如在湿度较大的条件下测量或需排除表面泄漏的影响的情况下加屏蔽线,屏蔽线可用软铜线缠绕,屏蔽端应接近火线而远离接地部分。

变压器绝缘电阻及吸收比试验评定标准

变压器绝缘电阻及吸收比试验评定标准

变压器绝缘电阻及吸收比试验评定标准一、引言在变压器的运行过程中,绝缘电阻及吸收比试验是非常重要的评定标准。

通过这些试验,可以评估变压器绝缘系统的状态,及时发现潜在的故障,保障变压器的安全运行,延长设备的使用寿命。

本文将从变压器绝缘电阻及吸收比试验的定义、意义、评定标准和个人观点等方面展开论述。

二、变压器绝缘电阻及吸收比试验的定义变压器绝缘电阻试验是指在直流电压下,对变压器绝缘系统进行电阻测量,以评估绝缘状况的试验。

而吸收比试验则是通过施加交流电压,对绝缘系统的介损进行测量,来评估绝缘系统的损耗情况。

通过这两项试验,可以全面地了解变压器的绝缘状态和损耗情况,为设备的安全运行提供重要的依据。

三、变压器绝缘电阻及吸收比试验的意义1. 评估绝缘状态:通过电阻试验和吸收比试验,可以检测变压器绝缘系统的绝缘状态,及时发现绝缘系统存在的缺陷、污染、潮湿等问题,保障设备的安全运行。

2. 预测故障风险:绝缘电阻及吸收比试验可以帮助预测变压器绝缘系统的故障风险,指导设备的维护和保养工作,减少变压器故障的发生频率,提高设备的可靠性和稳定性。

3. 延长设备寿命:及时进行绝缘电阻及吸收比试验,可以有效地延长变压器的使用寿命,减少设备的维修成本,提高变压器的经济效益。

四、变压器绝缘电阻及吸收比试验评定标准在国际上,对于变压器绝缘电阻及吸收比试验的评定标准主要有IEC 60076-3等。

而国内也有国家标准GB 1094-96等相关标准。

这些标准制定了绝缘电阻试验和吸收比试验所需的设备、方法、操作规程和评定要求等内容,为变压器绝缘电阻及吸收比试验的实施提供了具体的指导和规范。

五、个人观点与理解在我的个人观点中,变压器绝缘电阻及吸收比试验是变压器运行维护管理中非常重要的一环。

通过定期进行绝缘电阻及吸收比试验,可以及时了解设备的绝缘状态,发现潜在的故障隐患,降低设备的运行风险。

我认为,只有将绝缘电阻及吸收比试验作为变压器维护管理的重要内容,才能有效地保障设备的安全运行,延长设备的寿命,实现设备管理的科学化和规范化。

高铁高压供电设备之绝缘试验的基本原理—绝缘电阻和吸收比测量试验

高铁高压供电设备之绝缘试验的基本原理—绝缘电阻和吸收比测量试验
绝缘电阻和吸收比测量 试验
01 注意事项 02 测量结果分析
绝缘电阻和吸收比测量试验
一、注意事项 应根据被测设备的额定电压选择合适的兆欧表。 • 额定电压为 1kV 以下:选用 500V 或 1000V 的兆欧表 • 额定电压为 1kV 以上:选用 2500V 或 5000V 的兆欧表
测量前要断开被试品的电源及被试品与其他设备的连线,并对被试品进 行充分放电。
通常把处于同一运行条件下,不同相的绝缘电阻值进行比较。
3
或者把本次测得的数据与同一温度下出厂或交接时的数值及历年的测量记
录 相比较。
4
与大修前后和高电压试验前后的数据相比较。
5
与同类型的设备相比较,同时还应注意环境的可比条件。比较结果不应有明
显的降低或有较大的差异,否则应引起注意,对重要的设备必须查明原因。
读取兆欧表数值后,应先断开兆欧表与被试品的L端连线,然后再停兆 欧表,以免被 试品的电容上所充的电荷经兆欧表放电而损坏仪表。
绝缘电阻和吸收比测量试验
测量时应记录当时的温度与湿度,以便进行校正。
绝缘电阻和吸收比测量试验
二、测阻值应等于或大于一般规程所允许的数值。
2

变压器绝缘电阻、吸收比、极化指数检测

变压器绝缘电阻、吸收比、极化指数检测

变压器绝缘电阻、吸收比、极化指数的检测绝缘电阻试验是对变压器主绝缘性能的试验,主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等因素影响程度,能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷,主变压器能否投运的主要参考数据之一。

一、变压器绝缘电阻试验类型电力变压器的绝缘电阻试验:中小型变压器一般采用测量一分钟的直流电阻值即可;大型变压器采用测量吸收比值即:R60 / R15来判断;对特大型变压器,则应采用极化指数(R600 / R60)的测定来判断变压器的绝缘。

吸收比的测量可以反映变压器是否受潮,但特大型变压器往往会出现绝缘电阻绝对值较大时,吸收比反而偏小。

采用极化指数的测量,有助于正确判断上述所遇到的问题。

为了比较不同温度下的绝缘电阻值,GB / T6451——1999国家标准夫定了不同温度t下测量的绝缘电阻值R60换算到标准温度(20℃)时的换算公式当t<20℃R20 = Rt / A当t>20℃R20 = A Rt式中A为换算系数,具体见下表绝缘电阻换算系数表DL / T596—1996规程规定吸收比(10~30℃)不低于1.3和极化指数不低于1.5,且对吸收比和极化指数不进行温度换算。

在判断时,新的预试规程规定:吸收比与极化指数中任一项,达到上述要求,均应为符合标准。

美国按极化指数判断变压器绝缘状况的参考标准如下:美国“变压器维护指南”推荐参考标准表二、变压器绝缘电阻的度验方法测量部位1、二绕组变压器,应分别测量:高压绕组对低压绕组及地;低压绕组对高压绕组及地;高、低绕组对地。

共三次测量。

2、三绕组变压器,应分别测量:高压绕组对中、低压绕组及地;中压绕组对高、低压绕组及地;低压绕组对高、中压绕组及地;高、中压绕组对低压绕组及地;高、低压绕组对中压绕组及地;中、低压绕组对高压绕组及地;高、中、低压绕组对地;共七次测量。

确定测量部位是因为测量变压器绝缘电阻时,无论绕组对外壳还是绕组间的分布电容均被充电,当按不同顺序测量高压绕组和低压绕组绝缘电阻时,绕组间的电容重新充电过程不同而影响测量结果。

绝缘电阻测试吸收比

绝缘电阻测试吸收比
绝缘电阻测试的收比
One Team One Vision One Standard
Facility (Wuhu) Chip BU
什么是吸收比:
吸收比指的是在同一次试验中,用摇表测得60s时的绝缘电阻值与15s时的绝缘电阻值之比。 测试吸收比的目的: 测量吸收比的目的是发现被测物体有无绝缘受潮或绝缘缺陷。 判断标准: 吸收比值大于1.3为合格 判断1 10kV电缆测绝缘15秒值1GΩ ,60秒值1GΩ ,该电缆是否绝缘合格? 当R60s(60秒时的电阻)大于3000MΩ 时,吸收比可不做考核要求。 判断2 400V母线侧绝缘15秒值10MΩ ,60秒值80MΩ ,该母线是否绝缘合格? 80/10=8,8>1.3
One Team One Vision One Standard
Facility (Wuhu) Chip BU
Thank you!
One Team One Vision One Standard
Facility (Wuhu) Chip BU

试验一 绝缘电阻、吸收比的测量.

试验一 绝缘电阻、吸收比的测量.

试验一 绝缘电阻、吸收比的测量一、实验目的1.了解兆欧表的原理,掌握兆欧表的使用方法;2.学习绝缘电阻、吸收比的测量方法,掌握分析绝缘状态、判断故障位置的方法。

3.分析设备绝缘状况。

二、实验内容1.用兆欧表(摇表)测量试品(三相电缆)的绝缘电阻和吸收比;2.测量高压直流下的试品泄漏电流。

三、实验原理测量绝缘电阻及吸收比就是利用吸收现象来检查绝缘是否整体受潮,有无贯通性的集中性缺陷,规程上规定加压后60s 和15s 时测得的绝缘电阻之比为吸收比。

即K =R60///R15//当K ≥1.3时,认为绝缘干燥,而以60s 时的电阻为该设备的绝缘电阻。

(a)原理图 (b ) 等值电路图1-1 双层介质的吸收现象下面以双层介质为例说明吸收现象,如图1-1。

在双层介质上施加直流电压,当K 刚合上瞬间,电压突变,这时层间电压分配取决于电容.即 12021C C U U t =+= 而在稳态(t -∞)时,层间电压取决于电阻,即2121r r U U t =∞→ 若被测介质均匀,C 1=C 2,r 1=r 2,则∞→==+t t U U U U 21021,在介质分界面上不会出现电荷重新分配的过程。

若被测介质均匀C 1≠C 2,r 1≠r 2,则∞→=≠+t t U U U U 21021。

这表明K 合闸后,两层介质上的电压要重新分配。

若C 1>,r 1>r 2,则合闸瞬间U 2>U 1;稳态时,U 1> U 2,即U 2逐渐下降,U 1逐渐增大。

C 2已充上的一部分电荷要通过r 2放掉,而C 1则要经R 和r 2从电源再吸收一部分电荷。

这一过程称为吸收过程。

因此,直流电压加在介质上,回路中电流随时间的变化,如图1-2所示。

图1-2吸收曲线初始瞬间由于各种极化过程的存在,介质中流过的电流很大.随时间增加。

电流逐渐减小,最后趋于一稳定值I g ,这个电流的稳定值就是由介质电导决定的泄漏电流。

变压器绝缘电阻吸收比标准

变压器绝缘电阻吸收比标准

变压器绝缘电阻吸收比标准《变压器绝缘电阻吸收比标准,你了解多少?》嘿,朋友们!你们知道吗?在电力的奇妙世界里,变压器就像是一位超级英雄,默默守护着电流的顺畅通行。

而变压器绝缘电阻吸收比标准,那可是这位超级英雄的“武功秘籍”啊!要是不搞清楚这个标准,那可就像是超级英雄失去了超能力,后果不堪设想啊!一、什么是绝缘电阻吸收比“嘿,绝缘电阻吸收比可不是吃素的!”绝缘电阻吸收比简单来说,就是衡量变压器绝缘性能好坏的一个重要指标。

它就像是变压器的“健康体检报告”,通过它我们能了解变压器的绝缘状态是否良好。

就好比我们去体检,各项指标都正常,我们才会放心呀!比如,60 秒时的绝缘电阻值与 15 秒时的绝缘电阻值之比,就是这个神奇的吸收比啦!二、为什么要重视这个标准“哇塞,不重视这个标准,那可不得了啊!”想象一下,如果变压器的绝缘出了问题,那电流就可能会“乱跑”,就像脱缰的野马一样,引发各种故障甚至事故。

这可不仅仅是停电那么简单,还可能会造成设备损坏、火灾等严重后果。

所以呀,这个标准就像是一道坚固的防线,守护着我们的电力安全。

三、具体的标准要求有哪些1. “高标准,严要求,吸收比不能凑!”对于不同电压等级的变压器,其绝缘电阻吸收比的标准也有所不同哦!一般来说,电压越高,要求也就越严格。

就像是升级打怪,级别越高,难度越大。

我们必须要严格按照标准来执行,不能有丝毫的马虎。

2. “稳定才是硬道理!”吸收比的值应该在一定范围内保持稳定。

如果它老是忽高忽低,那可就有问题啦!这就好比我们的心跳,如果一会儿快一会儿慢,那肯定是身体出状况了呀!3. “与时俱进,标准也要更新哦!”随着科技的不断进步,标准也可能会发生变化。

所以我们要时刻关注最新的标准动态,不能一直停留在过去。

就像我们的手机软件,要不断更新才能更好地使用嘛!总之,变压器绝缘电阻吸收比标准是非常重要的,我们一定要认真对待。

这就像是我们在生活中要遵守各种规则一样,只有这样,我们才能保证一切都有条不紊地进行。

绝缘电阻表检定评分标准

绝缘电阻表检定评分标准

绝缘电阻表检定考核方案
考试时间:2022年12月中旬
考核地点:各单位仪表实验室
考核人员比例:20% (至少1人)
一、考核目的
通过绝缘电阻表检定的考核,了解检定人员对电工基础知识及计量基础知识的掌握,以及对绝缘电阻表检定规程熟练运用,对绝缘电阻表检定装置使用注意事项的掌握,要求仪表检定人员能熟练的按照检定规程的进行检定工作,在规定时限内完成规定的考核内容(要求九十分钟内完成检定、数据处理及出具证书的提交审核)。

二、场地要求
实验室检定,进行现场操作
三、工器具、材料
绝缘电阻表检定装置、测试导线、绝缘电阻表(被试品)、万用表、绝缘电阻表(测绝缘)及仪表检修工具
四、考核实施步骤
1、现场出题;
2、被考核人进行操作前准备(携带必要检修工具);
3、被考核人填写原始记录的相关信息;
4、被考核人现场对绝缘电阻表周期检定项目进行检定;
5、被考核人对非周期检定项目进行口述说明检定程序(由考核人进行提问)
6、检定结束汇报,对检定数据进行处理,出具证书;
7、考核人进行评分及点评。

五、否定项
1、操作不当损坏仪器不得分
六、评分标准
1、题目:绝缘电阻表检定
2、评分标准
绝缘电阻表检定评分标准
仪表人员(工作负责人)。

110kv主变测绝缘吸收比及电阻的测试与标准

110kv主变测绝缘吸收比及电阻的测试与标准

110KV/35KV 主变测绝缘新安装或检修后及停运半个月以上的变压器,投入运行前,均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时500V以上者应使用2500V兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比,不得低于50%。

2. 吸收比R60"/R15"不得小于 1.3 倍。

符合上述条件,则认为变压器绝缘合格。

二、测量变压器绝缘时应注意以下问题:1. 测量项目。

应测量配变一次绕组对二次绕组,一次绕组对地(配变铁芯或外壳)和二次绕组对地的绝缘电阻值;2.必须在变压器停电时进行,各线圈出线都有明显断开点。

3. 变压器周围清洁,无接地物,无作业人员。

4. 测量前应分别将高低压侧绕组对地充分放电,测量后也应对地放电。

5. 测量使用的摇表应符合电压等级要求。

6. 测量前确认高低压绕组与大地完全隔离,对于可能会影响到测量结果的PT等设备应退出运行,对中性点接地的变压器,测量前应将中性点刀闸拉开,测量后应恢复原位。

三、用兆欧表测主变绝缘电阻步骤1. 由两人进行操作,穿绝缘靴,戴绝缘手套;2. 选择适当量程:2500V的兆欧表;3. 接线: L接被测点,E接地;4. 校表:摇动摇表开路为∞,短接为零;5. 断开所接电源,验电,放电(在什么地方验电就在什么地方测绝缘);6. 用测量; R60"以及R15"测量A、B、C三相相间绝缘电阻,A、B、C相对地绝缘电阻;变压器相间绝缘电阻均为零,高压对低压,以及高压对地R60"电阻值应不小于300兆欧低压对地R60"电阻值不小于100兆欧7. 放电。

测量结束后将被测量设备对地充分放电。

四、测量注意事项1. 不能带电测量,测量前要验电,在什么地方验电就在什么地方测绝缘;2. 测量结束,对于大电容设备要对地放电;3. 不是所有设备断电就能测,如变频器、二次回路有接地点的设备等4. 兆欧表测量引线无破损,测量时引线不能绞绕在一起,要分开;5. 测量过程中,被测设备上不能有人工作;6. 只能在设备不带电,也没有感应电的情况下测;7. 兆欧表未停止转动之前或被测设备未放电之前,严禁用手触及。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
试验前将变压器套管外绝缘清扫干净
2
记录温、湿度计
试品附近放置温、湿度表,向裁判口述放置要求
2
正确记录变压器本体上层油温
2
试验接线情况
测量前应将被测绕组短路接地,将所有绕组充分放电
2
选择合适量程的兆欧表,并检查有效期
4
对兆欧表进行自检
2
变压器地线连接牢固良好
4
兆欧表自检合格后,将”E”端接被测绕组,非被测绕组短路接地,”L”端接地线,连接牢固可靠
待所有绕组测量完毕后,计算吸收比并与历史数据比较
2
所有绝缘电阻测量完毕后,对试品充分放电
2
试验数据整理
应该准确记录试验时间、地点、环境温、湿度和变压器上层油温及试验数据
4
整理试验现场
将试验设备、屏蔽线等整理恢复原状
4
恢复完毕向裁判报告试验工作结束
2
报告
25分
铭牌技术参数:设备名称、型式、额定电压、、额定容量、额定电流、空载损耗、空载电流、负载损耗、阻抗电压、生产厂家、生产日期、出厂编号
带试品试验
升压前撤掉放电所封线,向裁判请示是否可以开始升压
2
调整灰度便于测量
2
正确使用兆欧表
3
向裁判示意是否可以测量,加压时进行呼唱
4
测量过程中注意表计变化,并注意周围情况
2
测量绝缘电阻值稳定后,正确记录测量值4读取数据后,待兆欧表放电完毕,关闭电源,断开测量导线
2
倒线,测量其他被试绕组的绝缘电阻
4
额定容量
KVA
出厂编号
额定电压
高/低kV
额定电流
高/低A
制造厂家
试验数据
测试部位
测量值(MΩ)R15/ R60
要求值(MΩ)
吸收比(K)
高压绕组-低压绕组及地
低压绕组-高压绕组及地
计算
结论
试验人员
引用标准
试验设备
备注
2
试验前对外观进行检查(包括套管瓷瓶、油位、接地线、分接开关、本体清洁度、本体温度表、铁芯接地),并向裁判汇报
2
操作
63分
变压器、兆欧表铭牌参数抄录
对变压器铭牌参数进行抄录
2
选择合适的兆欧表,并对厂家、参数等抄录
2
检查兆欧表是否在有效期内,向裁判口述示意
2
口头向裁判索要出厂试验报告
2
变压器外绝缘清擦
3
委托单位、试验日期、试验人员、、地点、温、湿度、变压器上层油温
2
直流电阻试验
测量绝缘电阻值
4
高压、低压侧的吸收比
6
测量值与原始数据换算到同一温度下进行比较
6
报告书写规范
2
结论正确
2
总计(分)
100
变压器绝缘电阻、吸收比试验报告
考号:
姓名
单位:
环境温度
相对湿度
上层油温
试验性质
试验日期
变压器铭牌参数
型号
