施工现场“三级配电”配置规范 (标准化示例详解)
施工现场临电——“三级配电”配置图解
施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
施工现场三级配电箱用电安全技术规范
施工现场三级配电箱用电安全技术规范一、背景在施工现场，电力是必不可少的一种能源，三级配电箱是用于分配和控制电力的重要设备，在施工现场的用处尤为重要。
但是，三级配电箱涉及到用电安全问题，如果在使用时不按照规范进行操作，就会对人身安全和设备的正常运行造成很大的危害。
为了确保施工现场用电的安全性，避免事故的发生，特制定本规范。
二、用电空间的布置在安装三级配电箱时，应根据施工现场的实际情况选择布置位置，遵循以下规定：1.三级配电箱应放置在配电室内，应具备通风良好、防潮防爆等特点。
2.三级配电箱的周围区域，应保持一个足够的空间，以便于日后的维护和检修。
3.三级配电箱应根据实际使用情况进行布线，符合规范并避免短路等问题。
三、电源接入及分配1.为保证用电的稳定和可靠性，在接入电源时，应根据需求选用适当的电源接入方式，如交流供电或直流供电。
2.三级配电箱的内部应设置过载保护器和短路保护器，以便于对电路进行保护并对电路进行控制。
3.通过分配工作，将电力划分到不同的线路中，不仅可以避免电力浪费，更重要的是可以保证电力的供应质量。
四、接地保护三级配电箱的接地保护是施工现场用电的重要组成部分。
在接地保护方面，应遵循以下规定：1.三级配电箱要求地线的截面积应符合规范规定，应接入冷水管或建筑物的母线中。
2.为减少电流对人体造成的危害，三级配电箱的接地电阻应符合规范，一般应不小于4Ω。
3.为避免雷击，三级配电箱的接地必须与主体建筑物保持良好的接口状态。
五、用电人员的安全意识培养在施工现场，用电安全需要用电人员的理解和配合。
以下是向用电人员普及并培养安全意识的注意事项：1.在使用三级配电箱前，应详细阅读说明书，了解其工作原理及相关保护措施。
2.人员在接触设备时，应穿戴好防护器具，如胶鞋、胶手套、呼吸器等。
3.遵守现场消防相关规定，如禁止吸烟、禁止明火等。
以上是施工现场三级配电箱用电安全技术规范，用电人员应遵守相关规定，以确保用电的安全与稳定性。
施工现场三级配电箱用电安全管理规范
施工现场三级配电箱用电安全管理规范
一、安全管理制度
1.1 施工现场必须根据国家安全生产法律法规及建设单位、监理部门的要求，制定并严格执行一整套用电安全管理制度和安全操作规程。
1.2 施工现场的三级配电箱必须设置在通风、防潮、防尘的配电室内。
1.3 施工现场应在配电室外设置专用开关控制电源，实现漏电保护和过载保护。
1.4 施工现场应有定期检查保养的制度。
对于老旧、磨损的电缆、电气设备必须及时更换或维修。
二、选用电器设备
2.1 施工现场选用的电器设备必须有 CCC 认证或 CQC 认证，并发放合格证书供现场查验。
2.2 施工现场选用的电器设备必须与工作环境相适应，其额定电压及额定电流必须符合施工现场的实际需要。
三、安全用电
3.1 施工现场三级配电箱内的接线必须符合国家规定和电气安全标准，合理布置、整齐有序。
3.2 施工现场的接地线材质须为裸铜线或有机绝缘绳，接地电阻应达到国家规定的标准。
3.3 施工现场要定期检查用电线路接头和插头，发现异常即时处理。
3.4 施工现场应加强用电安全知识的宣传和普及，提高工人自我保护能力。
以上是施工现场三级配电箱用电安全管理规范，希望能够得到大家的关注和遵守，确保施工现场人员和设备的安全。
施工现场“三级配电”如何配置
施工现场“三级配电”如何配置在施工现场，三级配电系统是电气系统的一部分，用于将电能从主配电板传输到各个使用点。
三级配电系统的配置需要根据施工现场的具体情况和电气负载需求来确定。
下面是一个关于如何配置施工现场三级配电系统的建议。
1.了解负载需求和电气设备：首先需要了解施工现场的负载需求以及使用的电气设备。
负载需求包括每个使用点的额定功率以及同时使用的设备数量。
同时，还需要了解每个设备的电流和功率因数等电气参数。
2.制定配电方案：根据负载需求和设备参数，制定适当的配电方案。
配电方案需要包括配电线缆的规格和材质、断路器和保险丝的选择、配电盘和电表的安装位置等。
3.设计供电线路：供电线路是三级配电系统的关键组成部分。
根据负载需求和施工现场的布局，设计供电线路的走向和长度。
在设计供电线路时，需要考虑电压降和电线过载的问题，以确保供电的质量和安全。
4.安装主配电板：主配电板是三级配电系统的核心组件，用于将电能从总配电室传输到各个分配电盘。
在选择和安装主配电板时，需要考虑电流容量、开关和断路器的数量、过载和短路保护等因素。
5.安装分配电盘：根据施工现场的布局和负载需求，确定分配电盘的数量和位置。
在每个分配电盘中安装相应的断路器、保险丝和电表等设备，确保每个使用点都能得到合适的供电。
6.进行线路布线：根据供电线路的设计，进行线路布线。
线路布线需要遵循电气安全规范，保证线路的连接牢固、绝缘良好，避免短路和漏电等问题。
7.进行必要的测试和检查：在完成三级配电系统的配置和安装后，需要进行必要的测试和检查，确保系统正常运行并符合安全要求。
包括对供电线路的绝缘电阻、电流和电压等参数进行测试，以及开关和断路器的可靠性检查等。
以上是关于如何配置施工现场三级配电系统的建议。
配置三级配电系统需要根据实际情况做出调整和改变，以确保满足施工现场的电气需求，并保证供电的安全和可靠。

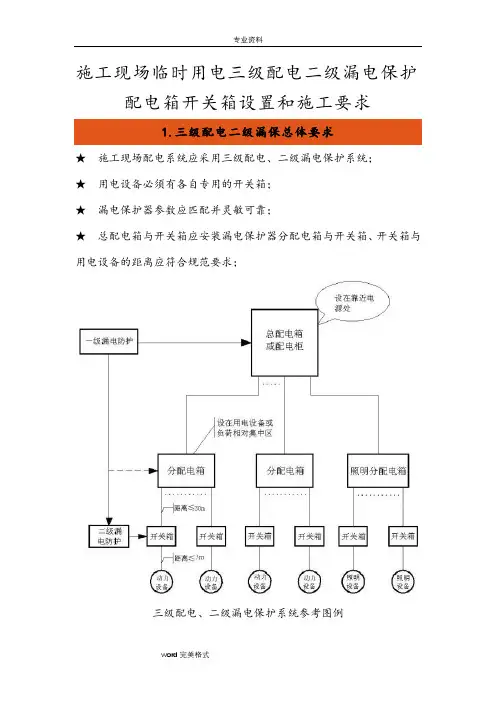

建筑施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求内容
施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

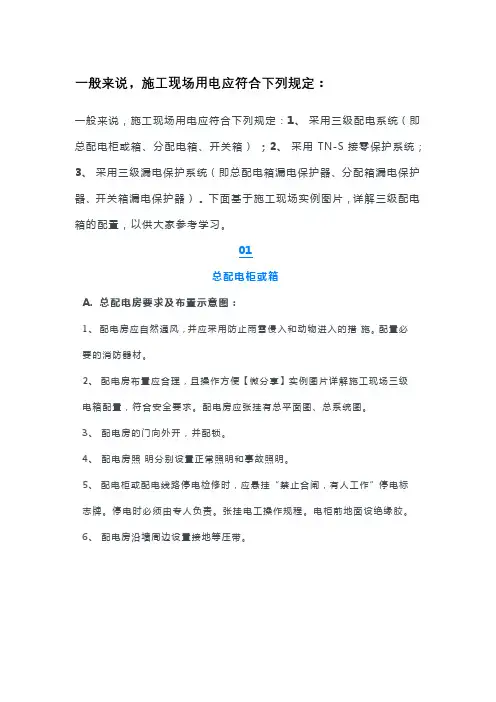

建筑工程施工现场三级配电电箱配置实例图片详解
一般来说，施工现场用电应符合下列规定：
一般来说，施工现场用电应符合下列规定：1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）；2、采用TN-S接零保护系统；
3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏电保护器、开关箱漏电保护器）。
下面基于施工现场实例图片，详解三级配电箱的配置，以供大家参考学习。
01
总配电柜或箱
A. 总配电房要求及布置示意图：
1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措施。
配置必
要的消防器材。
2、配电房布置应合理，且操作方便【微分享】实例图片详解施工现场三级
电箱配置，符合安全要求。
配电房应张挂有总平面图、总系统图。
3、配电房的门向外开，并配锁。
4、配电房照明分别设置正常照明和事故照明。
5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工作”停电标
志牌。
停电时必须由专人负责。
张挂电工操作规程。
电柜前地面设绝缘胶。
6、配电房沿墙周边设置接地等压带。
总配电房设置立面示意图
总配电房设置平面示意图
总配电房设置剖面示意图
B. 总配电柜现场图例详解：
①：电压表
②③④：电流表。
施工现场三级配电箱用电安全技术规范
施工现场三级配电箱(开关箱)用电安全技术规范开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器，当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。
隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。
当断路器是具有可见分断点时，可不另设隔离开关。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器可以按其保护功能、结构特征、安装方漏电保护器式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
1 三级配电箱（开关箱）的设置1.1配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。
1.2 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
施工现场三级配电箱配置标准
施工现场三级配电箱配置标准
施工现场三级配电箱的配置标准是非常重要的，它涉及到电力设备的安全和正常运行。
根据国家相关标准和规定，一般来说，施工现场的三级配电箱配置需要符合以下几个方面的标准：
1. 安全性标准，三级配电箱应符合国家标准和建筑电气设计规范的要求，必须具备过载保护、短路保护、漏电保护等功能。
配电箱的外壳应具有防护等级，并且需要有防水、防尘等性能，以确保在恶劣的施工环境下也能正常运行。
2. 容量标准，根据施工现场的实际用电需求，配电箱的容量应该合理配置，不得低于实际负荷需求，同时需要考虑未来的扩展需求，以确保配电箱在未来的使用中不会因为负荷增加而需要更换。
3. 接地标准，配电箱的接地是非常重要的，必须符合国家相关标准，接地电阻应该在规定范围内，确保在发生漏电等情况时能够及时排除安全隐患。
4. 标识标准，配电箱上需要清晰标识线路名称、电压等级、电流容量、开关控制位置等信息，以便施工人员和维护人员能够清晰
了解每个开关的作用和所控制的设备。
5. 环境标准，施工现场的环境通常比较复杂，因此配电箱的配
置需要考虑环境的影响，例如防水、防尘、防腐蚀等性能。
总的来说，施工现场三级配电箱的配置标准需要充分考虑安全、容量、接地、标识和环境等多个方面的因素，以确保电力设备的安
全运行和施工现场的正常用电需求。
同时，施工单位在配置三级配
电箱时应严格按照国家相关标准和规定进行设计和施工，确保配电
箱的安全可靠性。
施工现场中“三级配电”的配置方法
施工现场中“三级配电”的配置方法1.主配电室：主配电室位于建筑物的地下室，供应整个建筑物的电力。
主配电室中应配备主配电柜、截流器、电容器组、变压器等设备。
主配电柜负责将高压电流通过变压器降压成低压电流，并分配到各个楼层。
截流器用于保护主电缆线路，降低事故发生概率。
电容器组主要用于改善电力因数，提高能源利用效率。
变压器则用于将电流降压至楼层使用电流。
2.楼层配电室：楼层配电室位于建筑物各个楼层的走廊或隔间内，并连接到主配电室。
楼层配电室中应配备楼层配电柜、控制柜、母线、漏电保护开关和分支线路等设备。
楼层配电柜是将主电缆通过楼层主电缆线路分配到各个用户配电室的主要设备。
控制柜用于进行配电室电气设备的监控和控制。
母线是将楼层主电缆接到楼层配电柜的主干线。
漏电保护开关是保护用户设备不受漏电影响的重要设备。
分支线路用于将电力供应到各个用户配电室。
3.用户配电室：用户配电室是建筑物内每个房间的配电室，它将楼层配电室的电力供应到各个房间。
用户配电室中应配备用户配电柜、空调配电柜、照明配电柜和插座配电柜等设备。
用户配电柜是将电力供应到各个房间的主要设备。
空调配电柜是将电力供应到空调设备的配电柜。
照明配电柜是将电力供应到照明设备的配电柜。
插座配电柜是将电力供应到插座设备的配电柜。
在配置三级配电系统时需要注意以下几点：1.设备选择要满足系统的供电要求和能耗控制要求。
例如，主配电柜和楼层配电柜的额定电流和电压要满足整个建筑物的负荷需求。
2.配电设备的安装位置要合理布局，方便操作和维护。
例如，主配电室应该布置在建筑物的中心位置，方便供电到各个楼层。
3.配电设备的接线要规范，接地要可靠。
所有的设备与设备之间以及设备与地之间的接地连接要符合相关标准。
4.配电设备的安全措施要齐全，包括过电压、过电流和漏电等保护装置的配置。
综上所述，施工现场中的三级配电系统的配置方法主要包括主配电室、楼层配电室和用户配电室。
每个配电室都有相应的设备和配置要点，以满足建筑物的电力供应需求和安全要求。
工地三级配电箱标准配置
工地三级配电箱标准配置
首先，三级配电箱的外部配置需要符合相关安全标准，包括箱体材质、防护等级、防护措施等。
箱体材质通常采用防火、防腐蚀的材料，以确保在恶劣的工地环境下能够正常运行。
同时，防护等级和防护措施需要符合国家标准，以保障使用人员的安全。
其次，三级配电箱内部的配置也需要按照标准进行，包括主要电气元件的选型、布置、接线等。
在选型上，需要根据工地的实际用电需求来确定配电箱的额定电流、额定电压等参数，以确保能够满足工地的用电需求。
在布置和接线上，需要合理设计，避免电气元件之间的干扰，确保电力供应的稳定性。
另外，配电箱的配电保护也是至关重要的一环。
标准配置需要包括过载保护、
短路保护、漏电保护等功能，以确保在发生电气故障时能够及时切断电源，避免安全事故的发生。
此外，配电箱的接地和接零也是不可忽视的部分。
良好的接地和接零能够保障
电气设备的安全可靠运行，避免因接地或接零不良导致的安全事故。
最后，配电箱的标准配置还需要考虑到使用和维护的便利性。
合理的布局和标
识能够方便使用人员进行操作，而易于拆卸和维护的设计能够减少维护成本，延长设备的使用寿命。
总的来说，工地三级配电箱的标准配置需要综合考虑安全、稳定、可靠、便利
等因素，以确保工地用电的正常供应和使用人员的安全。
希望本文的内容能够对大家有所帮助，谢谢阅读！。
施工现场三级配电详解
2. 总配电箱设置
★ 箱体结构、箱内电器设置及使用应符合规范要求。
★ 配电箱、开关箱电器可靠、完好，进出线整齐。
1. 配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通 的地方；配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
2. 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于 3m。 3. 配电室的建筑物和构ቤተ መጻሕፍቲ ባይዱ物的耐火等级不低于3级，室内配置砂箱和可用于 扑灭电气火灾的灭火器；配电室的照明分别设置正常照明和事故照明；配 电室的门向外开，并配锁。
施工现场三级配电详解
一、基础知识
1.三级配电二级漏保总体要求
★ 施工现场配电系统应采用三级配电、二级漏电保护系统； ★ 用电设备必须有各自专用的开关箱； ★ 漏电保护器参数应匹配并灵敏可靠； ★ 总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用 电设备的距离应符合规范要求；
三级配电、二级漏电保护系统参考图例
分配电箱布置
开关箱设置要求：
1. 开关箱应采用冷轧钢板式阻燃绝缘材料制作，开关箱箱体钢板厚度不 得小于1.2mm,箱体表面应做防腐处理。
2. 开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。隔离 开关应采用分断时具有可见分段点，能同时断开电源所有极的隔离电器， 并应设置于电源进线端。
3. 开关箱漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作 时间不应大于0.1S；使用于潮湿或有腐蚀介质场所的漏电保护器，其额定 漏电动作电流不应大于15 mA， 额定漏电动作时间不应大于0.1S；配电箱 支架应采用L40×40×4角钢焊制，箱体颜色为中黄（做喷塑处理）、CI及 闪电标示、尺寸规格如图所示。
施工现场“三级配电”如何配置
施工现场“三级配电”如何配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
施工现场三级电箱配置图解
➢ ①：隔离开关 ➢ ②：漏电保护器 ➢ ③：380V变24V变压器 ➢ ④：电线按相序分色 ➢ ⑤：控制线路开关 ➢ ⑥：交流接触器 ➢ ⑦：相序控制 ➢ ⑧：热继电器控制 ➢ ⑨：PE线端子 ➢ ⑩：控制指示灯 ➢ ⑪：控制按纽 ➢ ⑫：系统图 ➢ ⑬：编织软铜线保护连接
➢ ①：隔离开关 ➢ ②：漏电保护器 ➢ ③：电线按相序分色 ➢ ④：PE线端子 ➢ ⑤：接线端子 ➢ ⑥：系统图 ➢ ⑦：编织软铜线保护连接 ➢ ⑧：绝缘底板
➢ ①：隔离开关 ➢ ②：漏电保护器 ➢ ③：电线按相序分色 ➢ ④：PE线端子 ➢ ⑤：接线端子 ➢ ⑥：系统图 ➢ ⑦：编织软铜线保护连接 ➢ ⑧：绝缘底板
➢ ①：隔离开关 ➢ ②：漏电保护器 ➢ ③：二次侧空载降压保护器 ➢ ④：电线按相序分色 ➢ ⑤：PE线端子 ➢ ⑥：接线端子 ➢ ⑦：系统图 ➢ ⑧：编织软铜线做门跨接线 ➢ ⑨：绝缘底板
➢ 1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措 施。配置必要的消防器材。
➢ 2、配电房布置应合理，且操作方便，符合安全要求。配电房应 张挂有总平面图、总系统图。
➢ 3、配电房的门向外开，并配锁。 ➢ 4、配电房照明分别设置正常照明和事故照明。 ➢ 5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工
①电箱门与金属箱体采用编织软铜线 做电气连接。
张贴系统接 线图
（一）、分配箱安全要求
1、分配电箱的电器安装板上必须分设N线和PE线端子板。 2、分配电箱应装设总隔离开关、分路隔离开关，以及分路漏电保护器。 3、分配电箱不得安装插座做电气连接。 4、漏电保护器应装设在分配箱靠近负荷的一侧。 5、分配电箱与开关箱距离不得超过30m。 6、分配电箱的漏电开关额定漏电动作电流为100mA，额定动作时间为0.1s。
施工现场三级配电箱用电安全技术规范
施工现场三级配电箱(开关箱)用电安全技术规范开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器，当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。
隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。
当断路器是具有可见分断点时，可不另设隔离开关。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器可以按其保护功能、结构特征、安装方漏电保护器式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
1 三级配电箱（开关箱）的设置1.1配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。
1.2 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
施工现场“三级配电”配置规范 (标准化示例详解)
施工现场“三级配电”配置规范（标准化示例详解）1/ 31目录三级配电定义 (3)三级配电设置示例 (4)一、总配电箱（柜） (4)二、分配电箱 (11)1 含照明回路分配电箱（动力回路与照明回路分路配电） (11)2 不含照明回路分配电箱 (14)三、开关箱（一机一闸一漏一箱） (16)1 地泵等大型设备动力开关箱 (16)2 塔式起重机等设备动力开关箱 (18)3 3.0KW以下用电设备开关箱 (20)4 5.5KW以上用电设备开关箱 (23)5 照明开关箱 (25)配电室布置应符合下列要求 (27)配电箱架设应符合下列要求 (27)【附】施工临时用电管理要点 (28)一、临时用电管理 (28)二、强制性条文 (29)2/ 31三级配电定义配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
3/ 31三级配电设置示例一、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
施工现场三级配电详解
临时电源配电室
配电系统图
总配电箱尺寸
设置要求
1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总 配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集 中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固 定式用电设备的水平距离不宜超过3m。（JGJ46－2005第8.1.2条）
分配电箱布置
开关箱设置要求：
1. 开关箱应采用冷轧钢板式阻燃绝缘材料制作，开关箱箱体钢板厚度不 得小于1.2mm,箱体表面应做防腐处理。
2. 开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。隔离 开关应采用分断时具有可见分段点，能同时断开电源所有极的隔离电器， 并应设置于电源进线端。
3. 开关箱漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作 时间不应大于0.1S；使用于潮湿或有腐蚀介质场所的漏电保护器，其额定 漏电动作电流不应大于15 mA， 额定漏电动作时间不应大于0.1S；配电箱 支架应采用L40×40×4角钢焊制，箱体颜色为中黄（做喷塑处理）、CI及 闪电标示、尺寸规格如图所示。
2. 总配电箱设置
★ 箱体结构、箱内电器设置及使用应符合规范要求。
★ 配电箱、开关箱电器可靠、完好，进出线整齐。
1. 配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通 的地方；配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
2. 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于 3m。 3. 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于 扑灭电气火灾的灭火器；配电室的照明分别设置正常照明和事故照明；配 电室的门向外开，并配锁。
施工现场三级配电详解
