福建电网10kV及以下配电网现场规范化建设标准

合集下载

10千伏以下配电室设计规范

10千伏以下配电室设计规范

10kV及以下变电所设计规范GB50053-94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗,窗台距室外地坪不宜低于1.8m;低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时,此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗,不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地(楼)面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口,并宜布置在配电室的两端。

长度大于60m时,宜增加一个出口。

当变电所采用双层布置时,位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所,变电所的电缆夹层、电缆沟和电缆室,应采取防水、排水措施。

4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃(或难燃)介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时,变压器室的门应为防火门:(1)变压器室位于高层主体建筑物内。

(2)变压器室附近堆有易燃物品或通向汽车库。

(3)变压器位于建筑物的二层或更高层。

(4)变压器位于地下室或下面有地下室。

(5)变压器室通向配电装置室的门。

(6)变压器室之间的门。

4.10.3 变压器室的通风窗,应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m,高度宜按不可拆卸部件最大高度加0.30m。

4.10.5 有下列情况之一时,油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施:(1)变压器室附近有易燃物品堆积的场所。

10千伏及以下架空配电线路施工及验收规范

10千伏及以下架空配电线路施工及验收规范

10千伏及以下架空配电线路施工及验收标准第一章总那么第1.0.1条为保证35kV及以下架空电力线路的施工质量,促进工程施工技术水平的提升, 保证电力线路平安运行,制定本标准.第1.0.2条本标准适用于35千伏及以下架空电力线路新建工程的施工及验收.配电线路的工程应按已批准的设计进行施工.35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按现行国家标准?110〜500kV架空电力线路施工及验收标准?的有关规定执行.有特殊要求的35kV及以下架空电力线路安装工程,尚应符合有关专业标准的规定.第1.0.3条架空电力线路的安装应按已批准的设计进行施工.第1.0.4条采用的设备、器材及材料应符合国家或部颁的现行技术标准,并有合格证实.设备应有铭牌.当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证实质量合格后方可使用.第1.0.5条采用新工艺、新技术,应制订不低于标准水平的质量标准或工艺要求.第1.0.6条架空电力线路的施工及验收,除按本标准执行外,尚应符合国家现行的有关标准标准的规定.第二章原材料及器材检查第2.0.1条架空电力线路所采用的器材、设备或原材料具有以下情况之一者,应重作试验:一、超过规定保管期限;二、因保管、运输不良等原因而有变质损坏可能;三、对原试验结果有疑心或试样代表性不够者.第2.0.2条架空电力线路使用的线材,施工前应进行外观检查,且应符合以下规定:一、不应有松股、交叉、拆叠、断裂及破损等缺陷;二、不应有严重腐蚀现象;三、钢绞线、镀锌铁线外表镀锌良好,无锈蚀;四、绝缘线外表应平整、光滑、色泽均匀,绝缘层厚度应符合规定.绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线湍部应有密封举措.第2.0.3条为特殊目的使用的线材,除满足第2.0.2条规定外,还应符合设计的特殊要求.第2.0.4条由用黑色金属制造的和紧固件,除地脚螺栓外应采用热浸镀锌制品.第2.0.5条各种联结螺栓应有防松装置,防松装置弹力应适宜、厚度符合规定.第2.0.6条金属附件及镁栓外表不应有裂纹、砂眼、锌皮剥落及锈蚀等现象.螺杆与螺母应配合良好.加大尺寸的内螺纹与有镀层的外螺纹配合,具公差应符合现行国家标准?普通螺纹直径130m论差?的粗牙三级标准.第2.0.7条金具组装配合应良好,安装前应进行外观检查、且应满足以下要求:一、外表应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷;二、线夹船体压板灵活,与导线接触面符合要求;三、镀锌良好,无锌皮剥落,锈蚀现象.第2.0.8条绝缘子在安装前应进行外观检查、且应满足以下要求:一、瓷件与铁件组合无歪斜曹,且结合紧密,铁件镀锌良好;二、瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷;三、弹簧销、弹簧垫的弹力适宜.第2.0.9条环形钢筋混凝土电杆制造质量应符合现行国家标准?环形钢筋混凝土电杆?的规定.安装前应进行外观检查,且应满足以下要求:一、外表光洁平整,壁厚均匀,不应有露筋、跑浆等现象;二、放置地平面检查时,应无纵向裂纹,横向裂纹的宽度不应超过0.1毫米;三、杆身弯曲不应超过杆长的1/1000.第2.0.10条预应力钢筋混凝土电杆制造质量应符合现行国家标准?环形预应力混凝土电杆?的规定.安装前应进行外观检查,且应满足以下要求:一、外表光洁平整,壁厚均匀,不应有露筋、跑浆等现象;二、应无纵,横向裂缝;三、杆身弯曲不应超过杆长的1/1000.第2.0.11条混凝土预制构件的制造质量应符合设计要求.外表不应有蜂窝、露筋、裂缝等缺陷.第2.0.12条采用岩石制造的底盘、卡盘、拉线盘,其强度应符合设计要求.安装时不应使岩石结构的整体性受到破坏.第三章电杆基坑与根底埋设第3.0.1条基坑施工前的定位应符合以下规定:一、直线杆顺线路方向位移,35KV架空电力线路不应超过设计档距的1%; 10KV及以下架空电力电缆线路不应超过设计档距的3%直线杆横线路方向位移不应超过50毫米;二、转角杆、分支杆的横线、顺线路方向位移均不应超过50毫米.第3.0.2条电杆根底坑底应符合设计规定. 电杆根底坑深度的允许偏差为+ 100毫米、-50毫米.同基根底坑在允许偏差范围内应按最深一坑操平.第3. 0. 3条双杆基坑应符合以下规定:一、根开的中央偏差不应超过土30毫米;二、两杆坑探度宜一致词.第3. 0. 4条电杆基坑底采用底盘时,底盘的圆槽面应与电杆中央线垂直,找正后应填上劣实至底盘外表.底盘安装允许偏差,应使电杆组立后满足电杆允许偏差规定.第3.0.5条电杆根底采用卡盘时,应符合以下规定:一、安装前应将其下部土壤分层回填夯实;二、安装位置、方向、深度应符合设计要求.深度允许偏差为土50毫米.当设计无要求时,上平面距地面不应小于500毫米;三、与电杆连接应紧密.第3. 0. 6条基坑回填土应符合以下规定:一、土块应打碎.二、35KV架空电力线路基坑每回填300毫米应夯实一次;10KV以及上架空电力线路基坑每回填5000毫米应夯实一次.三、松软土质的坑,回填土时应增夯实次数或采取加固举措.四、回填土后的电杆基坑宜设置防沉土层,土层上部面积不宜小于坑口面积;培土高度应超出地面300毫米.五、当采用抱杆立杆留有滑坡时,滑坡〔马道〕回填土应夯实,并留有防沉土层.第3.0.7条现浇根底、岩石根底应按现行国家标准?110— 500KV架空电力线路施工及验收标准?的有关规定执行.第四章电杆组立与绝缘子安装第4.0.1条电杆顶端应封堵良好.当设计无要求时,下端可不封堵.第4.0.2条钢圈连接的钢筋混凝土电杆宜采用电弧焊接,且应符合以下规定:一、应由经过焊接专业培训并经测试合格的焊工操作,焊完后的电杆经自检合格后,在上部钢圈处打上焊工的代号钢印;二、焊接前,钢圈焊口上的油脂、铁锈、泥垢等物应去除干净;三、钢圈应对齐找正,中间留2〜5毫米的焊口缝隙.如钢圈有偏心时,其错口不应大于2 毫米;四、焊口宜先点焊3〜4处,然后对称交叉施焊.点焊所用焊条牌应与正式焊接用的焊条牌号相同;五、当钢圈厚度大于6毫米时,应采用V型坡口多层焊接,多层焊缝的接头应错开,收口时将熔池填满.焊缝中严禁堵塞焊条或其它金属;六、焊缝应有一定的增强面,其高度和遮盖宽度应符合表4.0.2的规定:表焊缝增强面尺寸〔七、焊缝外表应呈平滑的细鳞形与根本金属平缓连接、无拆皱、间断、漏焊及未焊满的陷槽,并不应有裂纹.根本金属的咬边深度不应大于0.5毫米,且不应超过圆周长的10%.八、雨、雪、大风天气施焊应采取妥善举措;施焊中电杆内不应有穿堂风.当气温低于-20C 时,应采取预热举措,预热温度100〜120C,焊后应使温度缓慢下降;严禁用水降温.九、焊完后整杆弯曲度不应超过电杆全长的2/1000,超过时应辖断重新焊接.十、当采用气焊时,应符合以下规定:1.钢圈的宽度不应小于140毫米.2.加热时间宜短,并采取必要的降温举措.焊接后,当钢圈与水泥粘接处附近水泥产生宽度大于0. 05毫米纵向裂缝时,应予补修.3.电石产生的乙烘气体,应经过滤.第4.0.3条电杆的钢圈焊后应将外表铁锈和焊缝的焊渣,及氧化层除净,进行防腐处理.第4.0.4条单电杆立好后应正直,位置偏差应符合以下规定:一、直线杆的横向位移不应大于50毫米;二、直线电杆的倾斜,35KV架空电力线路不应大于杆长3%; 10KV及以下架空电力线路杆梢不应大于杆稍直径的1/2;三、转角杆的横向位移不应大于50毫米;四、转角杆应向外角预偏,紧线后不应向内角倾斜,其外角的倾斜位移不应大于一个杆梢直径.第4. 0. 5条终端杆立好后,应向拉线侧予偏,其预偏值不应大于杆梢直径.紧线后不应向受力侧倾斜. 第4.0.6条双杆立好后应正直,位置偏差应符合以下规定:一、直线杆结构中央与中央桩之间的横向位移,不应大于50毫米;转角杆结构中央与中心桩之间的横、顺向位移,不应大于50毫米;二、迈步不应大于30毫米;三、根开不应超过± 30毫米.第4. 0. 7条以抱箍连接的叉梁,其上端抱箍组装尺寸的允许偏差应在±5毫米范围内;分段组合叉梁组合后应正直,不应有明显的鼓肚、弯曲、各部连接应牢固.第4. 0. 8条以螺栓连接的构件应符合以下规定:一、螺杆应与构件面垂直,螺头平面与构件间不应有间隙.二、螺栓紧好后,螺杆丝扣露出的长度,单螺母不应少于两个螺距;双螺母可与螺母相平.三、当必须加垫圈时,每端垫圈不应超过2个.第4. 0. 9条螺栓的穿入方向应符合以下规定:一、对立体结构:水平方向由内向外;垂直方向由下向上.二、对平面结构:顺线路方向,双面构件由内向外,单面构件由送电侧穿入或按统一方向;横线路方向、两侧由内向外,中间由左向右〔面向受电侧〕或按统一方向:垂直方向,由下向上.第4.0.10条线路单横担的安装,直线杆应装于受电侧;分支杆、90度转角杆〔上、下〕及终端杆应装于拉线侧.第4.0.11条横担安装应平正,安装偏差应符合以下规定:一、横担端部上下歪斜不应大于20毫米;二、磺担端部左右扭斜不应大于20毫米.三、双杆的横担,横担与电杆连接的高差不应大于连接距离的5/1000;左右扭斜不应大于横担总长度的1/100.第4.0.12条瓷横担绝缘子安装应符合以下规定:一、当直立安装时,顶端顺线路歪斜不应大于10毫米;二、当水平安装时,顶端直向上翘起5〜15度,顶端顺线路歪斜不应大于20毫米;三、当安装于转角杆,顶端竖直安装的瓷横担支架应安装在转角的内角侧〔瓷横担安装在支架的外角侧〕.四、全瓷式瓷横担绝缘子的固定处应加软垫.第4. 0. 13条绝缘子的安装应符合以下规定:一、安装应牢固,连接可靠,预防积水.二、安装进应去除外表灰垢、附着物及不应有的涂料.三、悬式绝缘子安装,尚应符合以下规定:1.与电杆、导线金具连接外,无卡压现象.2.耐第用上的弹簧销子、螺栓及穿钉应由上向下穿.不有特殊困难时可由内向外或由左向或穿入.3.悬垂用上的弹簧销子、螺栓及穿钉应电侧穿入.两边线应由内向外,中线应由左向右穿入.四、绝缘子裙边与带电部位的间隙不应小于50毫米.第4. 0. 14条采用的闭口销开口销不应有折断、裂纹等现象.当采用开口销时应对称开口,开口角度应为30- 60度.严禁用线材或其它材料代替闭口销、开口销.第4. 0. 15条35KV架空电力线路的瓷悬式绝缘子,安装前应采用不低于5000V的兆欧表逐个进行绝缘电阻测定.在枯燥情况下,绝缘电阻值不得小于500兆欧.第五章拉线安装第5. 0. 1条拉线盘的埋设深度和方向,应符合设计要求.拉线棒与拉线垂直,连接处应采用双螺母,其外露地面局部的长度应为500— 700毫米.拉线坑应有斜坡,回填土时应将土块打碎后夯实.拉线坑宜设防沉层.第5.0.2条拉线安装应符合以下规定:一、安装后对地平面夹角与设计值的允许偏差,应符合以下规定:1.35KV架空电力线品&不应大于1度;2.10KV及以下架空电力线路不应大于3度;3.特殊地段应符合设计要求.二、承力拉线应与线路方向的中央线对正;分角拉线应与线路分角线方向对正;防风拉线应与线路方向垂直.三、跨越道路的拉线,应满足设计要求,且对通车路面边缘的垂直距离不应小于5米.四、当采用UT型线夹及楔形线夹固定安装时,应符合以下规定:1.安装前丝扣上应涂润滑剂;2.线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚在尾线侧,安装是不庆损伤线股;3.拉线弯曲局部不应有明显松股,拉线断头处与拉线主线应固定可靠,线夹处露出的尾线长度为300-500毫米,尾线回头后与本线应扎牢;4.当同一组拉线使用双线夹并采用连板时,其尾线端的方向应统一;5. UT型线夹或花篮螺栓的螺杆应露扣,并应有不小于1 /2螺杆丝扣长度可供调紧,调整后,UT型线夹的双螺母应并紧,花篮螺栓应封固.五、当采用绑扎固定的拉线安装时,应符合以下规定:1.拉线两端应设置心形环;2.钢绞线拉线,宜采用直径不小于3.2毫米的镀锌铁线绑扎固定.绑扎应整洁、紧密,缠绕长度应符合表5.0.2的规定;第5.0.3条采用拉柱杆拉线的安装,应符合以下规定:一、拉桩杆埋设深度,当设计无要求时,应符合以下规定:1.采用坠线的,不应小于拉线柱长的1/6;2.采用无坠线的,应按其受力情况确定.二、拉线柱应向张力反方向倾斜10〜20度;三、坠线与拉线柱夹角不应小于30度;四、坠线上端固定点的位置距拉线柱顶端应为0. 2 5米;五、坠线采用镀锌铁线绑扎固定时,最小缠绕长度应符合表5.0.2的规定.第5. 0. 4条当一基电杆上装设多条拉线时,各条拉线的受力应一致.第5.0.5条采用镀锌铁线合股组成的拉线,其股数不应少于三股,镀锌铁线的单股直径不应小于4.0毫米,绞合应均匀、受力相等,不应出现抽筋现象.第5. 0. 6条合股组成镀锌铁线拉线,可采用直径不小于3.2毫米镀锌铁线绑扎固定, 绑扎应整洁紧密,缠绕长度为:五股及以下者,上端:200毫米;中端有绝缘子的两端:200毫米;下缠150毫米,花缠250毫米,上缠L100毫米.当合股组成的镀锌铁线拉线采用自身缠绕固定时,缠绕应整洁紧密,缠绕长度:3股线不应小于80毫米,5股线不应小于150毫米.第5.0.7条混凝土电杆的拉线当装设绝缘子时,在断拉线情况下,拉线绝缘子距地面不应小于2.5米.第5.0.8条顶〔撑〕杆的安装,应符合以下规定:一、顶杆底部埋深不宜小于0. 5米,且设有防沉举措.二、与主杆之间夹角应满足设计要求,允许偏差为±5度.三、与主杆连接应紧密、牢固.第六章导线架设第6.0.1条导线在展放过程中,对已展放的导线应进行外观检查,不应发生磨伤、断股、扭曲、金钩等现象.第6.0.2条导线在一处损伤,同时符合以下情况时,应将损伤处棱角与毛刺用0号砂纸磨光,可不作补修:一、单股损伤深度小于直径的1/2.二、钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电局部截面积的5%,且强度损失小于4%.三、单金属绞线损伤截面积小于4%0注:1. “同一处〞损伤截面是指该损害处在一个节距内的每股铝丝沿铝股损伤最严重外的深度换算出的截面积总和〔下同〕.2.当单股损伤深度到达直径的1/2时按断股论.四、金钩破股已形成无法修复的永久变形.第6. 0. 3条当导线在同一处损伤需进行修补时,应符合以下规定:一、损伤补修处理标准应符合表6. 0. 3的规定.表6. 0. 3导线损伤补修处理标准导线类别损伤情况处理方法二、当采用缠绕时,应符合以下规定:1.受损伤处的线股应处理平整;2.应选与导线同金属的单股线为缠绕材料,其直径不应小于2毫米;3.缠绕中央应位于损伤最严重处,缠绕应紧密,受损伤局部应全部覆盖,其长度不应小于100毫米;三、当采用补修预绞丝补修时,应符合以下规定:1.受损伤处的线股应处理平整;2.补修预绞丝长度不应小于3个节距,或应符合现行国家标准?电力金具?预绞丝中的预定;3.补修预绞丝的中央位于损伤最严重处,且与导线接触紧密,损伤处应全部覆盖.四、当采用补修管补修时,应符合以下规定:1.损伤处的铝〔铝合金〕股线应先恢复其原绞制状态;2,补修管的中央应位于损伤最严重处,需补修导线的范围应于管内各20毫米处;3.当采用液压施工时应国家现行标准?架空送电线路导线及避雷线液压施工工艺流程? 〔试行〕的规定.第6. 0. 4条导线在同一处损伤有以下发情况之一者,应将损伤局部全部割去,重新以直线续管连接:一、损失强度或损伤截面积超过本标准第6. 0. 3条以补修管补修的规定.二、连续损伤其强度,截面积虽未超过本标准第6. 0. 3条以补修管补修的规定,但损伤长度已超过补修管能补修的范围.三、钢芯铝绞线的钢芯断一股.四、导线出现灯笼的直径超过导线直径的1. 5倍而又无法修复.五、金钩、破股已形成无法修复的永久变形.第6. 0. 5条作为避雷线的钢绞线、具损伤处理标准,应符合表6. 0. 5的规定.表6. 0. 5钢绞线损伤处理标准第6.0.6条不同金属、不同规格、不同绞制方向的导线严禁在档距内连接.第6. 0. 7条采用接续管连接的导线或避雷线,应符合现行国家标准?电力金具?的规定,连接后的握着力与原导线或避雷线的保证计算拉断力比,应符合以下规定:一、接续管不小于95%.二、螺栓式耐张线夹不小于90%.第6.0.8条导线与连接管连接前应去除导线外表和连接管内壁的污垢,去除长度应为连接局部的2倍.连接部位铝质接触面,应涂一层电力复合脂,用细钢丝刷去除外表氧化膜, 保存涂料,进行压接.第6.0.9条导线与接续管采用钳压连接,应符合以下规定:一、接续管型号与导线的规格应配套;二、压口数及压后尺寸应符合表6.0.9的规定;三、压口位置、操作顺序应按图6.0.9进行.四、钳压后导线端头露出长度,不应小于20毫米,导线端头绑线应保存;五、压接后的接续管弯曲度不应大于管长的2%有明显弯曲时应校直;六、压接后或校直后的接续管不应有裂纹;七、压接后接续管两端附近的导线不应有灯笼、抽筋等现象;八、压接后接续管两端出口处、合缝处及外露局部,应涂刷电力复合脂.九、压后尺寸的允许误差,铝绞线钳接管为土1. 0毫米;钢芯铝绞线钳接管为± 0. 5毫米.钳压压口数及压后尺寸表铝统战策统级续表压接管上数字1、2、3、……表示压接操作顺序第6. 0. 10条导线或避雷线采用液压连接时,应符合国家现行标准?加榨送电电线路导线及避雷线液压施工工艺流程?中有有关规定.第6. 0. 11条35KV架空电力线路的导线或壁雷线,当采用爆炸压接时,应符合国家现行标准?架空电力线路爆炸压接施工工艺流程?〔试行〕中的有关规定.第6. 0. 12条10KV架空电力线路的导线,当采用缠绕方法连接时,连接局部的线股应缠绕良好,不应有断股、松股等缺陷.第6. 0. 13条10KV架空电力线路的在同一档距内,同一根导线上的接头,不应超过1个导线接头位置与导线固定处的距离大于0. 5米,当有防震装置时,应在防震装置以外.第6. 0. 14条35KV架空电力线路的在同一档距内,同一根导线或避雷线上不应超过1个直线接续管及3个补修管.补修管之间、补修管与直线接续管之间及直线接续管〔或补修管〕与耐张线夹之间的距离不应小于15米.第6. 0. 15条35KV架空电力线路观测弧垂时应实测导线或避雷线周围空气的温度;弧垂观测档的选择,应符合以下规定:一、当紧线段在5档及以下时,靠近中间选择1档.二、当紧线段在6—12档时,靠近两端各选择1档.三、当紧线段在12档以上时,靠近两端及中间各选择1档.第6. 0. 16条35KV架空电力线路的紧弧重应挂线后随即检查,弧垂误差不应超过设计弧垂的+5%、—2. 5%,且正误差最大值不应超过500毫米.第6. 0. 17条10KV及以下架空电力线路的导线紧好后,弧垂误差不应超过设计弧垂的±5%.同档内各相导线弧垂直一致,水平排列的导线垂相差不应大于500毫米.第6. 0. 18条35KV架空电力线路导线或避雷线各相间的弧垂直一致,在满足弧垂允许误差规定时,各相间弧垂的相对误差,不应超过200毫米.第6. 0. 19条导线或避雷线紧好后,线上不应有树枝等杂物.第6.0.20条导线的固定应牢固、可靠,且应符合以下规定:一、直线转角杆:对针式绝缘子,导线应固定在转角外侧的槽内;对瓷横担绝缘子导线应固定在第一裙内.二、直线跨越杆:导线应双固定,导线本体不应在固定处出现角度;三、裸铝导线在绝缘子或线夹上固定时应缠铝包带、缠绕长度应超出接触局部30毫米;铝包带的缠绕方向应与外层线股的绞制方向一致.第6. 0. 21条10KV及以下架空电力线路的裸铝导线在蝶式绝缘子上作耐张且采用绑扎方式固定时,绑扎长度应符合表6.0.21的规定:绑扎长度值表6.0.21导线截面〔mm绑扎长度〔mmLJ —50、LGJ— 50 及以下>150LJ-70>200第6. 0. 22条35KV架空电力线路采用悬垂线夹时,绝缘子应垂直地平面.特殊情况下, 其在顺线路方向与垂直位置的倾斜角,不应超过5度.第6. 0. 23条35KV架空电力线路的导线或避雷线安装的防震锤,应与地平面垂直,其安装距离误差不应大于± 30毫米.第6. 0. 24条10 —35KV架空电力线路当采用并沟线夹连接引流线时,线夹数量不应少于2个.连接面应平整、光洁.导线及并沟线夹槽内应去除氧化膜,涂电力复合脂.第6.0.25条10KV及以下架空电力线路的引流线〔跨接线或弓子线〕之间、引流线与主干线之间的连接应符合以下规定:、不同金属导线的连接应有可靠的过渡金具;、同金属导线,当采用绑扎连接时,绑扎长度应符合表6.0.25的规定;绑扎长度值表6.0.25三、绑扎连接时应接触紧密、均匀、无硬弯.引流线应呈均匀弧度;四、当不同截面导线连接时,其绑扎长度应以小截面导线为准,其直径不应小于2. 0毫米.第6.0.26条绑扎用的绑线,应选用与导线同金属的单股线,其直径不应少于2.0毫米.第6.0.27条1〜10千伏线路每相过引线、引下线与邻相的过引线、引下线或导线之间, 安装后的净空距离不应小于300毫米;1千伏以下电力线路,不应小于150毫米.第6. 0. 28条线路的导线与拉线、电杆或构成架之间安装后的净空距离,35KV时,不应小于600毫米;1〜10KV时,不应小于200毫米;1千伏以下时,不应小于100毫米.第6. 0. 29条1KV以下电力线路当采用绝缘线架设时,应符合以下规定:一、展放中不应损伤导线的绝缘层和出现扭、弯等现象.二、导线固定应牢固可靠,当采用蝶式绝缘子作耐张且用绑扎方式固定时,绑扎长度应符合本标准第6. 0. 21条的规定.三、接头应符合有关规定,破口处应进行绝缘处理.第6. 0. 30条沿墙架设的1KV以下电力线路,当采用绝缘线时,除应满足设计要求外, 还应符合以下规定:一、支持物牢固可靠.二、接头符合有关规定,破口处缠绕绝缘带.三、中性线在支架上的位置,设计无要求时,安装在靠墙侧.第6. 0. 31条导线架设后,导线对地及交叉跨越距离,应符合设计要求.第七章10KV及以下架空线路上的电气设备第7. 0.1条电杆上电气设备的平安,应符合以下规定:一、安装应牢固可靠;二、电气连接应接触紧密,不同金属连接,应有过渡举措;三、瓷件外表光洁,无裂纹、破损等现象;第7.0.2条杆上变压器及变压器台的安装,尚应符合以下规定:一、水平倾斜不应大于台架根开的1/100;二、一、二次引线应排列整洁、绑扎牢固;三、油沈,油位正常,外壳干净;四、接地可靠;接地电阻值符合规定;五、套管压线螺栓等部件齐全;六、呼吸孔道通畅.第7.0.3条跌落式熔断器的安装,尚应符合以下规定:一、各局部零件完整;二、转轴光滑灵活、铸件不应有裂纹、砂眼、锈蚀;三、瓷件良好;熔丝管不应有吸潮膨胀或弯曲现象;四、熔断器安装牢固、排列整洁、上下一致,熔管轴线与地面的垂线夹角为15〜30度; 熔断器水平相间距离不小于500毫米;五、操作时灵活可靠、接触紧密,合熔丝管时上触头应有一定的压缩行程;六、上、下引线应压紧、与线路导线的连接应紧密可靠.第7. 0. 4条杆上断路器和负荷开关的安装,尚应符合以下规定:一、水平倾斜不大于托架长度的1/100;。

福建电网10kV及以下配电网现场规范化建设标准

福建电网10kV及以下配电网现场规范化建设标准

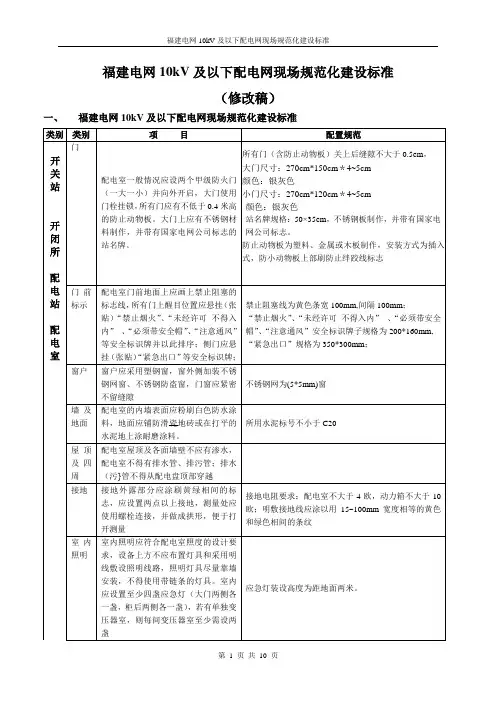

福建电网10kV及以下配电网现场规范化建设标准(修改稿)一、福建电网10kV及以下配电网现场规范化建设标准应在行人容易看见的位置安装禁止攀登的警示标志见,一般装在变压器工作平台这一层;(1)如是与电缆连接,应将动触头安装在电缆侧。

(2)如是安装在线路上,应将动触头安装在受电侧应将开关的操作机构安装在容易操作的一侧。

二、开关站、开闭所高低压运行编号规定为了统一规定开关站、开闭所、配电站、配电室高低压运行编号,方便于设计所的统一设计,特制定如下规定:1、高压无分段的站高压两进线一般编为901、902,其余各馈线903、904…等类推,PT为9004;有分段的站高压一般I段进线编为901,其余各馈线按903、905…类推,II段进线编为902,其余各馈线按904、906…类推,母联编为900。

PT为9004-I、9004-II,若有站用变,则站用变一般设在I段,编号为931。

2、低压回路一般GGD柜刀闸编为4位(如4031),GCK柜开关编为3位(如403);3、带有两台变压器的低压进线分别编为401、402(#1变对应401,#2变对应402),母联编为400。

低压若为GCK柜,低压I段按回路数403、405、407…类推,低压II段按回路数404、406、408…类推;4、低压若为GGD柜,低压I段按低压柜屏4031、4032、4051、4052、4071、4072等类推,低压II段按低压柜屏4041、4042、4061、4062、4081、4082等类推;同一个屏若有两个刀闸分别编为40X1、40X2。

若一个屏只有一个刀闸如电容器柜则编为40X1;带有一台变压器的站低压编号同带有两台变压器区街变中I段低压柜的编号。

5、带有三台变压器的低压进线分别编为401、402、403(#1变对应401,#2变对应402,#3变对应403),母联编为400-I,400-II。

低压若为GCK柜,低压I段按低压柜屏4101、4102、4103…类推;低压II段按低压柜屏4201、4202、4203…类推;低压III段按低压柜屏4301、4302、4303…类推;6、低压若为GGD柜,低压I段按低压柜屏4101、4102、4103…类推;低压II段按低压柜屏4201、4202、4203…类推;低压III段按低压柜屏4301、4302、4303…类推。

福建电网城市中低压配电网建设改造技术导则..

福建电网城市中低压配电网建设改造技术导则..

福建电网城市中低压配电网建设改造技术导则近年来,随着城市化进程的加速,福建省城市中低压配电网的建设和改造需求急剧增加。

为确保城市安全运行,提高供电质量和效率,福建电网制定了中低压配电网建设改造技术导则,以便更好的指导城市配电网建设。

一、中低压配电网基础设施要求1.电缆管道:电缆管道必须满足防水、防腐、防鼠、防蚁等要求。

除此之外,还要考虑地面负荷情况以及行车道、人行道等因素对电缆管道的影响。

2.中低压配电箱:中低压配电箱应采用耐腐蚀、防火、抗震、防爆、密封性好的材料制作,以确保电力设备的安全、可靠运行。

3.配电变压器:城市配电变压器按照其负荷特点应采用配套合理、通用性广、检修维护方便的特点选型。

分区配电应采用配区准确、稳定可靠、服务优良的要求进行选型。

二、中低压配电网建设和改造技术指导1.低压配电网建设和改造(1)配电网的增容•对大型建筑、工业园区等配电容量进行增加。

•在现有的变电站、配电房等设施周边再次安装配电变压器或投资购买新的中低压变压器。

•逐步开展投资建设城市地下综合管廊,实现同质化、集中化建设,满足配电、通信、供暖等各类城市基础设施的综合需求。

(2)配电网的优化升级•采用主动控制和保护技术,增加负载侧并网能力,引进先进的配电网监测技术和自动化调度装备。

•对老旧建筑进行翻新项目的改建,提高低压配电网的可靠性,减少停电次数和多发故障现象。

2.中压配电网建设和改造•建设中压架空线路和电缆线路并行,以减少线路投资,提高供电质量和容量。

•建设中压环网及中压配电站,增强城市给电力的供给能力。

三、福建省城市中低压配电网建设和改造的总体运行方案1.建设城市中低压配电网一体化平台,实现布局规划、进度追踪、统计汇总等多个方面的管理,并向社会开放配电网的信息。

2.加强中低压配电环节的科技支撑,引进先进技术,创造建设成本相对较低的情况下优质配电环保机井生产和完善配电环保技术指导。

3.进一步改善电力环境,落实信息化、智能化配电设备及检测技术,实现污染物排放减少和供电质量升级。

福建省电力公司10kV及以下电力用户业扩工程技术规范

福建省电力公司10kV及以下电力用户业扩工程技术规范

DB35/T XXX-201010kV及以下电力用户业扩工程技术规范2010-06-30发布2010-12-01实施前言为规范我省10kV及以下电力用户业扩工程的建设和管理,在业扩工程中彻执行国家技术经济和能源政策,提高供用电的安全水平。

根据现行国家标准、规范和行业标准,结合我省的业扩工程发展现状制定本规范,作为我省电力用户业扩工程建设的依据。

本标准按GB/T11-2000《标准化导则第1部分:标准的结构和编写规则》、GB/T12-2002《标准化导则第2部分:标准中规范性技术要素内容的确定方法》编写。

本规范附录ABCDGH为规范性附录,EF为资料性附录。

本规范由福建省电力有限公司提出。

本规范由福建省质量技术监督局批准。

本规范主要起草单位:福建省电力有限公司福州电业局。

本规范主要起草:。

本规范由福建省电力有限公司福州电业局负责解释。

目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (5)5 供电方案编制原则 (6)6 接入工程 (10)7 用户受电工程 (16)8工程检验 (25)附录A 本导则用词说明附录B 福建省重要电力用户重要等级分类表附录C 整体式电能计量柜技术规范、低压动力电能计量箱技术规范、居民集中装表电能计量箱技术规范、单相零散居民电能计量箱技术规范、专变采集终端安装规范 附录D 10kV及以下电力用户业扩工程电气交接试验合格数值附录E 10kV及以下业扩工程接入方案典型图集附录F 10kV及以下业扩工程受电方案典型图集附录G 关于印发福建省重要电力用户供电电源及自备保安电源配置监督管理实施办法(试行)的函附录H 关于完善房屋建筑地下室防排涝设施有关问题的通知10kV及以下电力用户业扩工程技术规范l范围本规范规定了10kV及以下电力用户业扩工程技术规范的术语和定义、用户和负荷分类、供电方案编制原则、供电电压等级、用电容量的确定、用户接入方式、电房选址、设备装置选型和工程检验的基本要求。

农村10KV及以下配电网建设与改造一般技术要求及实施细则0916

农村10KV及以下配电网建设与改造一般技术要求及实施细则0916

农村10KV及以下配电网建设与改造一般技术要求及实施细则0916农村10KV及以下配电网建设与改造一般技术要求及实施细则0916一、概述农村10KV及以下配电网是指用于农村地区的电力输配电网,常规电压等级为10KV及以下。

为了提高农村电力供应质量和可靠性,需要对农村10KV及以下配电网进行建设和改造。

本文档旨在规范农村配电网建设和改造工作,确保工作的科学性和规范性。

二、建设与改造技术要求1.10KV配电网线路:线路选用硬导线导体,导线直径符合规定,线路跨越、穿越采取合理的技术措施,确保线路的安全性和可靠性。

线路的电缆和导线的绝缘层材料应符合国家标准,且绝缘电阻达到相应要求。

2.配电变压器:配电变压器应符合规定的技术指标,包括额定容量、额定电压、额定电流等。

变压器的接地和绝缘保护应符合国家电器安全标准。

3.配电开关设备:配电开关设备包括断路器、负荷开关等,应符合规定的技术指标,如额定电流、短路开断能力等。

开关设备的操作应方便、灵活,并且具有可靠的电气和机械性能。

4.配电自动化系统:配电自动化系统应采用现代化的技术手段,包括监测、控制、保护等功能。

系统应具备实时监测、远程控制、故障检测和智能化管理等特性。

5.通信设备:为了实现配电自动化系统的远程监控和控制功能,需要安装相应的通信设备。

通信设备的选型和布置应符合技术要求,确保通信的稳定性和可靠性。

三、实施细则1.建设与改造前的调查与设计:在进行配电网建设和改造之前,需要进行详细的调查和设计工作。

调查包括线路勘测、变压器容量计算、电流负荷测量等。

设计要满足电力需求、经济合理和安全可靠的要求。

2.施工工序与工艺:施工包括土建、线路、变压器、开关设备、自动化系统、通信设备等工程。

每个工序都有相应的工艺要求,施工人员要熟悉工艺要求,并按照要求进行施工。

3.施工质量控制:施工过程中应加强质量控制,包括材料质量和工程质量的控制。

材料应符合国家标准,工程细节应符合设计要求。

福建城市中低压配电网建设改造技术导则

福建城市中低压配电网建设改造技术导则

福建城市中低压配电网建设改造技术导则(2008年版)前言城市中低压配电网是电力系统的重要组成部分,是城市建设的重要基础设施,为建设安全,经济,可靠的城市配电网,满足经济发展的供电需求,进一步明确配网的发展目标和网架结构,提升城市配电网装备水平,省公司组织省内配电有关专业人员,在2007年开展的配网专项规划成果的基础上,根据《国网公司城市电力网规划设计导则》(国家电网科〔2006〕1202号)等有关内容,征求各基层单位意见,补充完善了城市配电网规划分区,目标网架接线模式分析,规范术语,供电方案的主要技术原则等内容,经充分讨论完成《福建城市中低压配电网建设改造技术导则(2008年版)》的定稿工作.本导则执行国家和行业相关法律,法规,规程和规范,适用于全省城市配电网的建设造工作,是各地市供电单位制订本地区配电网规划技术细则的依据.本导则附录A,附录B为规范性附录.本导则由福建省电力有限公司标准化委员会批准.本标准由福建省电力公司营销部部提出并归口.本标准审定: 陈卫中本标准审核: 刘文彬,刘升,李学永,熊益红本标准起草人员:戴新文,陈世楼,陈石川,姚亮,陈宇飞,郑旭涛,何锋,林秋金,苏雪源,李建新,黄维宪等目录1 范围本标准规定了福建省城市10kV及以下中低压配电网的规划,设计,建设和改造应遵循的主要技术原则及设计要求.本标准适用于福建省电力有限公司各直管供电单位的所有城市中低压配电网的规划,设计,建设,改造与生产工作.福建省内的其它电力公司等供电单位的城市中低压配电网可参照执行.2 规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款.凡是不注日期的引用文件,其最新版本适用于本导则.Q/GWD 156-2006 城市电力网规划设计导则GB 12325 电能质量供电电压允许偏差GB 50045 高层民用建筑设计防火规范GB 50293 城市电力规划规范GB 50052 供配电系统设计规范GB 50053 10kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50217 电力工程电缆设计规范GB 3096 城市区域环境噪声标准GB 16926-1997 交流高压负荷开关-熔断器组合电器GB/T 6451-1995 三相油浸式电力变压器技术参数和要求GB/T 10228-1997 干式变压器技术参数和要求GB 50227 并联电容器装置设计规范GB 12326 电能质量电压波动和闪变GB/T 14549-93 电能质量公用电网谐波GB/T 15543-1995 电能质量三相电压允许不平衡度GB/T 15945-1995 电能质量电力系统频率允许偏差GB/T 17466-1998 电力变压器选用导则DL/T 城市中低压配电网改造技术导则DL/T 621-1997 交流电气装置的接地DL/T 5056-1996 变电站总布置设计技术规程DL/T 448-2000 电能计量装置技术管理规程DL/T 780-2001 配电系统中性点接地电阻器DL/T 5221-2005 城市电力电缆线路设计技术规定DL/T 5222-2005 导体和电器选择设计技术规定DL/T 814-2002 配电自动化及管理系统功能规范DL/T 645-1997 多功能电能表通信规约DL/T 1040-2007 电网运行准则3 名词术语3.1 供电区分类按组团的中期负荷密度和负荷重要程度划分供电区类别,分为A,B,C,D四个供电区.A类供电区:中期负荷密度大于12MW/km2以上的区域;B类供电区:中期负荷密度介于6MW~12MW/km2的区域;C类供电区:中期负荷密度低于6MW/km2以下的区域;D类供电区:特指省市人民政府,重要保供电用户,特殊用户,国家AAAA以上的旅游景区.3.2配电设备分类3.2.1开闭所能实现10kV 电能开闭和负荷再分配,具备2路进线,6 路及以上出线,高压母线采用单母分段结构,所内可设配电变压器向就地用户供电,一般按户内方式建设.3.2.2 配电站站内有10kV 穿越功率,根据需要可配置1~5 路分支出线的户内10kV配电设施,且站内设有配电变压器及低压配电设备向用户供电.3.2.3 环网站采用环网供电结线方式,具备3~5 路进出线的10kV 户内外配电设施,站内有穿越功率,不设配电变压器.3.2.4 配电室作为10kV 户内终端配电点,室内无穿越功率,设置配电变压器向就地到户供电.3.2.5 箱式变是指10kV 开关,配电变压器,低压出线开关,计量等共同安装于一个封闭箱体内的户外配电设施;根据不同结构形式分为美式箱变(10kV 开关,配电变压器为一体化)和欧式箱变(10kV 开关,配电变压器为组装式).根据环网功能分为环网和终端两种箱式变,环网箱式变等同于配电站,终端箱式变等同于配电室.3.2.6 电缆分接箱可实现10kV 电缆线路的负荷分配,但不能实现电能开闭的户外箱式配电设施.4 总则4.1 本导则是全省电力系统城市中低压配电网建设改造中应遵循的基本技术原则和技术要求,各地市供电部门可根据本导则并结合相关的标准,规程和配电网规范化,台区标准化的规定,具体制定本地市中低压配电网建设改造实施细则.4.2 各单位应根据不同城市规划的定位,经济发展水平,负荷性质和负荷密度等条件划分供电区.不同类别的供电区应采用与其相适应的建设标准.4.3 城市中低压配电网是城市重要基础设施,应纳入城市规划,服务地方经济建设,并适度超前.各地市供电部门应与当地规划,建设部门密切配合,统一安排供电设施用地,并取得他们充分的理解和支持.4.4 城市中低压配电网改造应与高压电力网的规划和建设相结合,与市政建设相结合,与业扩报装相结合,与营销服务相结合,与配网大修工程相结合.4.5城市中低压配电网设备的选型应执行国家有关技术经济政策,选用运行安全可靠,技术先进,经济合理,维护方便(少维或免维护),操作简单,环保节能的设备,设备应尽量统一,简化型号,做到标准化,规范化,尽量避免在一个网络中一种设备多种型号混用.所选用配电设备应用有良好运行经验的产品,禁止使用国家明令淘汰及运行故障多,安全可靠性差的产品.4.5.1 A,D类供电区配电设备应优先选用长寿命,免维护,运行可靠的国际知名品牌.4.5.2 B类供电区配电设备应优先选用长寿命,少维护的国内知名品牌.4.6 积极采用适合国情的新技术,新设备,中压配电设备应向绝缘化,无油化,紧凑型及智能型发展,并具备实现配电自动化的功能,满足配电自动化发展的需要.4.7中低压配电设备应选用经国家认定的质量监督机构进行型式试验(合格),并通过省级以上行业管理部门鉴定的产品.4.8 配电网中使用的设备应采用动态质量评价体系对设备进行动态跟踪考核,考核结果应作为设备选型的重要依据.5 目标5.1城市中低压配电网建设与改造应以优化电网结构,提高系统的供电能力和供电质量,节能降损为目标.5.2 供电可靠性5.2.1提高供电可靠性的要求:供电可靠性是指电网设备停运时,对用户连续供电的可靠程度,应满足两个目标的规定,一是电网供电安全准则;二是满足用户用电的程度.5.2.2网络结构必须满足"N–1"安全准则.高压变电站失去任何一回进线或一组降压变压器时,必须保证向下一级配电网供电.当任何一个变电站中压配电柜(不含专用柜)因故停运时,通过倒闸操作,继续向用户供电.中压配电网中一条架空线,或一条电缆,或配电室中一台配电变压器发生故障停运时,允许短时中断供电,经操作后恢复非故障段的供电.5.2.3满足用户用电的程度电网故障造成用户停电时,允许停电的容量和恢复供电的目标是:A,两回路供电的用户,失去一回路后,应不停电.B,三回路供电的用户,失去一回路后,应不停电, 再失去一回路后,应满足50~70%用电.C,一回路和多回路供电的用户,电源全停时,恢复供电的时间为一回路故障处理的时间;D,开环网路中的用户,环网故障时需通过电网操作恢复供电的时间为操作所需的时间.5.3完善电能质量,正常用户的供电电压质量应满足:10kV及以下三相供电电压允许偏差为额定电压的±7%;220V单相供电电压允许偏差为额定电压的+7%与-10%之间.5.4 配电网改造应按照各供电区域的不同指标有针对性安排,不同供电分区域配电规划目标值应体现差异性,以提高投资经济性.各供电区域配电目标值见表1.表1 各供电区域配电目标值供电区域指标类别ABD负荷密度(MW/km2) 126~126供电可靠率(%) 99.9699.9099.899.99电压合格率(%) 99.69693.510010kV综合线损率(%) 44.55.510kV供电半径(km) 2.54.0低压供电半径(km) 0.150.250.50.4N-1比例(%)857050100绝缘化率(%)10010050100电缆化(%)8050开关无油化率(%) 1001001006 中低压配电网结构及要求6.1城市中压配电网应根据变电站布点,负荷密度和城市规划小区或功能区划分,分成若干相对独立的分区配电网,有明确供电范围,不交叉重叠.根据分区负荷预测和负荷转供能力的需要,确定中压线路容量和网架结构.每个分区至少应有两个以上电源供电,重要的应有两个变电站供电.分区的划分要随着新的变电站的投入和负荷密度的增长而进行调整.6.2城市中压配电网应在建设和改造的基础上增加配电网的供电能力,适应负荷增长的需要和改善配电网的供电质量.6.3城市中压配电网络应有较强的适应性和供电能力,主干线截面应按长远规划一次选定;在不能满足负荷发展需要时,可增加新的中压供电馈线或建设新的变电站,并为新的变电站划分新的供电分区;新建的开关站,配电站的规模应按远期规划要求设计,土建工程一次建成,电气设备分步建设.6.4中压配电网应有一定的容量裕度及设置必要的联络点,相邻变电站或同一变电站不同母线的相邻线路之间应装设联络开关,以利于负荷转移.配电网改造后,应能实现线路非检修(故障)段的负荷转移,进而实现任一中压馈线柜因故停运时转移全部负荷的目标,并争取实现当变电站的一段母线因故停运时能转移全部负荷的目标.6.5配电网的建设在设备选型等方面应考虑配电自动化的需要,在中压配电网建设的同时应考虑进行通讯通道的建设,合理利用电缆隧道,电缆沟,电缆排管及架空线路的路由资源.6.6主干线的正常运行方式最大负荷电流控制在以下数值,当超过时应考虑采取增加线路来分割负荷.6.6.1单环网接线的馈线:最大安全运行电流的50%;6.6.2辐射型接线的馈线:最大安全运行电流的70%;6.7 馈线分段原则:每条主干线均应装设分段开关进行分段,按供电范围和负荷分布宜分为3至4段,每段配变容量控制在2000kV A以下或配变户数5至6个左右,A,B供电区线路0.5~1km左右装设分段开关,C供电区线路2km左右装设分段开关.电缆线路主干的连接采用开闭所或环网站作为节点,严禁采用将分支箱串接在主干线上.6.8 10kV线路分支线超过1km或后端负荷超过1500kV A的应在分支线装设断路器或负荷开关,其它分支线可装设刀闸或跌落开关.6.9中压配电网短路电流一般应限定在16kA及以下,最大不应超过20kA,其具体限定值应与使用设备的制造水平相适应.6.10无功电力应分层分区,就地平衡.无功补偿应根据就地平衡和便于调整电压的原则进行配置,可采用分散和集中补偿相结合的方式,无功补偿装置应能实现自动投切.补偿原则为:6. 10.1低功率因数的配电站(室),箱式变压器和杆上变压器应在低压侧集中安装可自动投切的电容补偿,变压器低压侧按照配变容量的20%~30%安装.6. 10.2供电线路长,功率因数低的郊区10kV线路应安装柱上高压电容补偿,线路按照配变总容量的7%~10%安装或经计算确定.6. 10.3有条件的应在低压配电线路安装低压线路集中补偿装置.6. 10.4配电变压器无功补偿控制装置应以电压为约束条件,根据无功功率(或无功电流)进行分组自动投切,无投切振荡,无补偿呆区,防止在低谷负荷时向系统倒送无功.6.11中性点接地方式6.11.1由10kV架空线路构成的系统,当单相接地故障电容电流不超过10A时,应采用不接地方式;当超过上述数值且要求在接地故障条件下继续运行时,应采用消弧线圈接地方式.6.11.2由10kV电缆线路构成的系统,当单相接地故障电容电流应不超过30A时,应采用不接地方式;当超过上述数值且要求在接地故障条件下继续运行时,应采用消弧线圈接地方式或小电阻接地系统.6.12为了缩短配电线路发生故障后寻找故障区段的时间,在尚未实现自动化的线路(含电缆线路)宜装设故障指示器.6.13防雷和接地6.13.1低压中性点接地方式低压供电系统宜采用TN-C接地型式,也可采用TT接地型式.低压线路主干线的末端和各分支线的末端,零线应重复接地.低压接户线在入户支架处,零线也应重复接地.6.13.2 配电网的防雷6.13.2.1 10kV及以下的配电系统中主要采用金属氧化物避雷器作为防雷措施,多雷区应增加防雷措施.低压架空配电线路,宜在变压器安装一组低压避雷器.6.13.2.2 10kV柱上开关设备应装设金属氧化物避雷器,常开联络开关的两侧均应装设避雷器.6.13.2.3 10kV由架空引接电缆的终端杆,应装设金属氧化物作为保护.6.13.2.4 变压器外壳,低压侧中性点,避雷器(有装设时)的接地端必须连在一起,通过接地引下线接地,接地电阻符合要求.6.13.3 配电设备防雷6.13.3.1 架空绝缘导线应有防止雷击断线的措施,做好装设避雷器的常规防雷措施,采用防弧金具和放电嵌位柱式复合绝缘子等先进适用性技术.6.13.3.2 应选用氧化锌避雷器,避雷器接地电阻应符合设计规程要求.6.14 为了提高福建配电网的抗灾能力,合理有效利用资金,新建配电工程应结合当地的运行经验实施差异化设计,闽西北地区应考虑抗冰能力,沿海地区应考虑抗台能力,地势低洼的容易内涝的地区应考虑防洪排涝能力.7 中压架空配电网7.1配电架空线路通道规划应选择在地质情况稳定,不易遭受雷击及台风袭击的地方,城市主要道路应有不少于一回的线路走廊,配电架空线路通道应争取纳入当地的市政规划.7.2 为提高供电可靠性,有条件的地区中压架空配电线路宜设置联络,满足"N-1"准则.主要架空线路接线模式特点分析如表2.表2 主要架空接线模式特点分析①单辐射②双辐射③两分段两联络可靠性故障影响范围较大,供电可靠性较差.主干线路单一故障用户不停电通过合理分段使得每条线路的故障范围缩小,提高了供电可靠性.过渡空间可向单联络,多联络过渡可由辐射式而来,且可以方便的向两分段两联络过渡可由辐射式,手拉手过渡而来,并可以向三分段三联络过渡适用场合城市非重要负荷和郊区季节性用户.对供电可靠性有一定要求且不采用电缆供电的区域大部分负荷密度较高的地区,如工业区和主要采用架空线路供电的区域其它特点比较经济,投资小,新增负荷也比较方便接线清晰,运行比较灵活.可作为其它接线模式的有效补充线路的平均利用率有所提高,线路故障范围缩小,可以过渡到更多的联络点①单辐射,接线方式见图1.图1 单辐射接线方式②单联络,接线方式见图2.图2 单联络接线方式③两分段两联络,接线方式见图3.图3 两分段两联络接线方式表3 各供电区适宜的架空线路接线模式分区现状接线模式适宜的接线模式A以多联络为主(主要是两联络和三联络)采用两分段两联络,单联络的接线模式B主要是两联络和单联络采用少量的两分段两联络的接线模式和单联络的接线模式C主要是单联络和少部分单辐射为主采用单联络的接线模式D主要是单联络为主,部分景观区域仍有单辐射线路无7.3中压架空配电线路导线截面选择应规格化,推荐使用50,95,150,240 mm2等导线截面;主干线的通流量应与变电站,开关站出线,开关柜的载流量相匹配;A,B类供电区主干线截面采用240mm2,C类供电区主干线截面不小于120mm2,分支线截面不宜小于95mm2,D类供电区导线截面可根据需要选择.7.4新建线路应使用绝缘导线,并在适当的位置装设接地线夹,变电站出线2km线路必须全绝缘化.对在运的裸导线线路应结合改造逐步更换改造为绝缘导线,对存在线树矛盾等隐患的裸导线线段应优先安排绝缘化改造.绝缘导线线路应配套采取防止雷击断线的措施,绝缘水平按15kV考虑.在易遭雷击或大档距跨越的局部线路可采用钢芯铝绞线,当采用钢芯铝绞线时,绝缘子绝缘水平按20kV考虑. 7.5 A,B类供电区宜采用15米杆塔,跨越城市道路等地方可采用铁塔,钢管杆或其他塔型,市区杆塔一般按不使用拉线进行设计;C,D类供电区杆塔不宜低于12米.7.6 架空线路设计风速标准应按福建省发布的等风速线执行,开阔地带的架空线路耐张段不应超过500米,连续3~5基直线杆应设一基防风杆,风口和微地形的杆塔设计时,风速应在当地标准的基础上增加20%.7.7 绝缘子的爬电比距应根据福建省的污秽分布图选用,直线杆应选择PS-15,S-185等外胶装式绝缘子.7.8 连接金具应优先采用能够控制安装工艺,过渡电阻小的节能型楔型线夹或压接型线夹.7.9 架空线路的设计(线间距离,排列方式等),施工(杆上配电设备的安装)要为实施配电网的不停电作业创造条件.7.10中压配电线路相序排列遵循一定的原则,各单位应制定相关规定予以体现.7.11分段,联络用的柱上开关应采用体积小,防尘防潮性能好,具有防止涌流误动的负荷开关或断路器,采用断路器时开断容量满足短路电流要求,长线路末段及主要分支线路可采用重合器保护.7.12 柱上变压器不宜直接与主干线连接.7.13变压器应采用免维护的S11及以上节能型变压器,逐步推广非晶合金变压器和单相变压器,淘汰S7及以下高耗能变压器;接线组别一般采用D,yn-11.7.14柱上变压器应靠近负荷点或负荷中心,三相变压器容量不应超过400kV A,柱上变压器台架及低压出线宜按最终容量一次建成.不敷需要时,应采用增设变压器的方式分割原有配变负荷.为提高变压器的利用率和经济运行水平,新装变压器的负载率不宜低于40%.7.15 公用变压器应装设配变监测终端,有条件的地区可加装综合配电箱,对配变进行监控,补偿,保护.7.16 户外跌落式熔断器采用额定电流100A,熔丝,熔管带灭弧能力的产品,变电站出口2.5km内最大开断能力应不小于12kA.7.18架空线路的设计(横担长度,排列方式等),施工(杆上配电设备的安装)要为实施配电网的不停电作业创造条件.原则上,应选择直线杆塔作为新装用户分界或分支线的电源T接点;配变台架杆和没有中低压同杆架设的终端杆,转角杆和用户分界杆可作为分支线的电源T接点,但不宜作为新装用户的分界杆;装设有分段刀闸和柱上开关的电杆不宜作为新装用户分界和分支线的电源T接点.新的电源T 接点应尽量选择在绝缘斗臂车可就位的杆塔;若有同杆多回架设的线路,电源T接点应选择在靠道路侧的回路馈线.8 中压电缆配电网8.1中压配电线路在下列情况之一宜采用电力电缆.8.1.1依据城市规划,城市中心繁华地区,重要交通广场及市政有特殊要求的地区;8.1.2街道狭窄,架空(包括绝缘导线)线路走廊在技术上难以达到要求的地段;8.1.3变电站,开关站(开闭所)10kV线路集中出线段;8.1.4负荷密度比较大的地区,架空线输送容量无法满足要求的地段;8.1.5经技术经济比较采用电缆比较合适的地段;8.1.6配电网络结构完善,发展需要建设的电缆线路;8.1.7市区利用现有的电缆管沟新建和改建线路;8.1.8市区道路拓宽改造,市政建设主动承担土建工程费用的电缆线路;8.1.9 沿海地区易受热带风暴侵袭的城市的重要供电区域;8.1.10 D类供电区.8.2 电缆网络的接线方式选择应结合区域的负荷水平进行,并充分考虑线路接线模式的过渡,依据负荷发展的不同阶段选择适合的接线方式.主要电缆接线模式特点分析如表4.表4 主要电缆接线模式特点分析①以环网柜为组网单元的单环网②不同母线接开闭所或开闭所供电模式③主备馈线④双环网环网单元设计环网单元典型设计,接线灵活,适合成片开发区开闭所典型设计,便于规划部门预留站址走廊既可由环网柜组网也可由开闭所组网,或者混合组网环网单元典型设计,接线灵活,适合成片开发区可靠性主干线路单一故障用户不停电进户线长造成可靠性降低,但可以方便的向用户提供双电源主供线路故障均可由备用线路供电每个用户都能实现不同方向的双电源过渡空间可由辐射式过渡而来,且可以方便的向主备馈线及双环网过渡可由单辐射或双回直供向进线回数更多的形式过渡可由辐射式,手拉手过渡而来,且可以方便的向"N-1"中N值更大的形式过渡由单环网等过渡而来适用场合成片开发,资金能一次到位分期建设,高层建筑适应各种形式负荷增长供电可靠性要求很高其它特点可作为其它接线模式的有效补充可向小用户提供多回专线,适合高层建筑容易形成分区分片供电,便于运行维护倒闸操作较繁倒闸操作较繁锁①不同母线出线的环式接线模式(电缆),接线方式见图4.图4 不同母线出线的环式接线方式②两个变电站经开闭所向用户供电,接线方式见图5.图5 不同变电站经开闭所向用户供电的接线方式③主备馈线(1)两供一备接线模式(电缆),接线方式见图6.图6 两供一备接线方式(2) 三供一备接线模式(电缆),接线方式见图7.图7 三供一备接线方式④双环网接线模式,接线方式见图8.图8 双环网接线方式表5 各供电区适宜的电缆接线模式分区现状接线模式适宜的电缆接线模式A以采用环网柜设备形成的多联络(主要是两联络和三联络)和开闭所接线为主采用双环网,单环网,"N供一备"和开闭所接线B以采用环网柜设备形成的两联络和单联络和开闭所接线为主采用双环网,单环网和开闭所接线C以采用环网柜设备形成的单联络,单辐射和开闭所接线为主采用单环网和开闭所接线D。

10千伏及以下配网工程验收管理规定

10千伏及以下配网工程验收管理规定

10千伏及以下配网工程验收管理规定1 范围本办法适用于电业局10kV及以下配网工程施工验收管理。

2 规范性引用文件配网设计、施工及验收的国家和行业标准闽电营销〔2006〕1257号福建省电力有限公司配电网规范化管理办法(修订稿)闽电生产〔2006〕1008号福建电网城市中低压配电网建设改造技术导则(修订)闽电营〔2004〕276号新建住宅电力工程建设规范Q/FJG 10029—2004 福建省电力有限公司电力设备交接及预防性试验规程(试行)3 职责和权限3.1 生产技术部负责制定配网改造工程的验收要求,参加验收工作。

3.2 业扩项目部负责配网改造及业扩工程的项目建设,组织工程中间质检、隐蔽工程签证,负责协调工程验收及消缺,负责组织业扩工程的验收。

3.3 配电部负责配网工程验收交接及投运前的质量把关,参加配改及业扩工程的配电站房土建移交、中间验收质检与竣工验收工作。

3.4 营销部负责用户产权的配网设备验收工作。

3.5 施工单位根据工程设计与施工规范要求进行施工作业,验收前开展三级自检并及时进行缺陷整改,按规定移交图纸资料。

3.6 设计单位参与配网工程的验收工作。

3.7 物资公司负责配网物资的入网管理,杜绝进入“三无”产品,负责产品售后服务。

3.8 其它部门(安监部、保卫部)参与配网工程的消防、安全防护、防误等相关验收工作。

4 总则4.1 验收组织表14.2 配网工程实行标准化验收,施工单位三级自检与工程竣工验收时均应严格使用标准化验收卡(附录A.1、A.2),并使用书面的“电业局配网工程验收单”(见附录B)、“电业局配网工程缺陷整改反馈表”(见附录C)进行缺陷整改工作。

4.3 工程验收及送电基本流程:4.3.1 非当日送电工程验收及送电基本流程:a)项目单位组织工程中间质检b)施工单位三级自检,合格后提交验收申请c)项目建设单位组织竣工验收d)施工单位消缺处理,项目单位组织复查e)设备送电会签后,设备投产f)送电后一个月内,施工单位移交竣工图纸4.3.2当日送电及零星工程验收及送电基本流程:a)施工单位自查合格b)运行维护单位验收,施工单位立即处理缺陷c)无影响送电的缺陷,设备先送电d)施工单位及时处理遗留缺陷,运行维护单位复查5 工程验收的一般要求5.1 图纸资料与设备编号:a) 根据配电GIS流程管理与配电GIS异动管理规定,配改工程设计中由设计单位负责使用GPS仪采集杆塔、配电站房经纬度坐标,设计图纸中应包括地理坐标资料。

福州市发展和改革委员会关于福州市区2024年第一批次10千伏及以下配网工程项目核准的批复

福州市发展和改革委员会关于福州市区2024年第一批次10千伏及以下配网工程项目核准的批复

福州市发展和改革委员会关于福州市区2024年第一批次10千伏及以下配网工程项目核准的批复文章属性•【制定机关】福州市发展和改革委员会•【公布日期】2024.04.19•【字号】榕发改审批〔2024〕55号•【施行日期】2024.04.19•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡规划正文福州市发展和改革委员会关于福州市区2024年第一批次10千伏及以下配网工程项目核准的批复榕发改审批〔2024〕55号国网福建省电力有限公司福州供电公司:你司《关于商请核准福州市区2024年第一批次10千伏及以下配网工程的函》(榕电函[2024]61号)及有关附件收悉。

经研究,现就该项目核准事项批复如下:一、为满足福州市区经济和社会发展的需要,提高市区电网的供电能力和供电可靠性,依据《中华人民共和国行政许可法》《企业投资项目核准和备案管理条例》,同意建设福州市区2024年第一批10千伏及以下配网工程(项目代码:2403-350100-04-01-924946)。

项目单位为国网福建省电力有限公司福州供电公司。

二、项目建设地点位于鼓楼区、台江区、仓山区、晋安区、马尾区。

三、项目建设规模和内容:新建及改造10千伏线路长度104.07公里,新建及改造配变台区122个,配变容量75.99兆伏安,新建及改造柱上开关1004台,新建及改造0.4千伏线路长度15.53公里。

四、项目总投资38280.58万元(无建设用地费),其中项目资本金为7656.12万元,项目资本金占项目总投资比例为20%。

项目股东:国网福建省电力有限公司福州供电公司,出资比例:100%。

五、国网福建省电力有限公司福州供电公司对项目社会稳定风险进行分析,社稳分析确定项目社会稳定风险等级为低风险。

请项目单位认真落实各项风险防范和化解措施,切实维护群众利益,确保项目顺利实施。

六、招标内容:根据招标投标法、国家和我省工程项目招投标管理具体规定,项目单位申请勘察、设计、施工、监理以及与工程建设有关的重要设备材料采取公开招标方式发包,其招标事项不再核准,请严格依法依规认真组织开展招投标活动。

最新10KV配电验收规范

最新10KV配电验收规范

附件:QB福州电业局企业标准Q/FJGA20137-2005福州电业局10kV及以下配电工程验收管理办法2005-08-17发布 2005-08-22实施福建省福州电业局发布Q/FJGA20137-2005前言为了规范10kV及以下配电工程验收的流程,明确相关部门和岗位人员的职责,保证工程施工质量,确保配电网安全运行,根据《福建省电力有限公司配电网规范化管理办法》(闽电生〔2004〕461)文件精神,对原《福州电业局业扩项目市场化运作管理办法》(榕电业项[2003]012号)的附件七“10kV及以下配电工程验收管理办法”进行修订。

本标准自公布之日起施行,同时原标准废止。

本标准明确了10kV及以下配电工程验收的相关部门的职责、工作范围及检查与考核。

本标准的附录一、附录二和附录三是标准的附录。

本标准由福州电业局标准化领导小组提出。

本标准由生产技术部归口。

本标准起草部门:生产技术部。

本标准主要起草人:何书华。

本标准参加审核人:林向阳、陈家毅、岑旭、周小燕、罗晓文、陈长征、陈俊山、叶忠、陈群力。

本标准批准人:王智敏。

本标准由生产技术部负责解释。

Q/FJGA20137-2005 福州电业局10kV及以下配电工程验收管理办法1.范围为了保证10kV及以下配电工程的施工质量,促进工程施工技术水平的提高,确保配电网络安全运行,规范配电工程等额验收工作,特制定本办法;本办法适用于本局10kV及以下配电新建、改建工程〔包括配改、技业、业扩(客户投资移交电业部门维护管理的)等工程〕的验收。

2.引用标准DL/T 601-96 架空绝缘配电线路设计技术规程GB 50061-1997 66kV及以下架空电力线路设计规范DL/T 602-96 架空绝缘配电线路施工及验收规程GB 50173-92 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50217-94 电力电缆设计规范GB 50168-92 电气装置安装工程电缆线路施工及验收规范GB 50053-94 10kV及以下变电所设计规范GB 50169-92 电气装置安装工程接地装置施工及验收规范CECS 49:93 低压成套开关设备验收规程GB 50150-91 电气装置安装工程电气设备交接试验标准GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50254-96 电气装置安装工程低压电器施工及验收规范GB 50257-96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50258-96 电气装置安装工程1kV及以下配线工程施工及验收规范GB 50259-96 电气装置安装工程电气照明装置施工及验收规范GBJ 147-90 电气装置安装工程高压电器施工及验收规范GBJ 148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ 149-90 电气装置安装工程母线装置施工及验收规范榕电业配[2003]228号福州电业局10kV电缆运行规程榕电业配[2003]228号福州电业局小区设备运行规程榕电业配[2003]419号福州电业局中低压配电架空线路设计安装标准榕电业配〔2003〕227号福州电业局配电线路设备运行规程3.管理办法3.1配电架空线路、电缆线路和小区设备工程应验收的项目及标准的最终依据为国家、行业、省公司及我局相关验收规范。

10KV与以下架空配电线路工程施工与验收规范标准[详]

10KV与以下架空配电线路工程施工与验收规范标准[详]

10KV及以下架空配电线路工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。

第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者,应重作试验:1、超过规定保管期限;2、因保管、运输不良等原因而有变质损坏可能;3、对原试验结果有怀疑。

第二条线路使用的线材,施工前应进行外观检查,且应满足下列要求:1、不应有松股、交叉、拆叠、断裂及破损等缺陷;2、裸铝绞线不应有严重腐蚀现象;3、钢绞线、镀锌铁线表面镀锌良好,不应锈蚀。

第三条为特殊目的使用的线材,除满足第二条规定外,还应符合设计的特殊要求。

第四条采用黑色金属制造的金具零件应热镀锌。

第五条金具在使用前应进行外观检查、且应满足下列要求:1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷;2、线夹船体压板与导线接触面应光滑;3、遇有局部锌皮剥落者,除锈后应涂刷红樟丹及油漆。

第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象,螺杆与螺母应配合良好。

第七条金具上的各种联结螺栓应有防松装置,采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

第八条绝缘子安装前应进行外观检查且应满足下列要求:1、瓷件与铁件应结合紧密,铁件镀锌良好;2、瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷;3、严禁使用硫磺浇灌的绝缘子。

第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。

第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求:1、表面光洁平整,内外壁厚度均匀,不应有露筋、跑浆等现象;2、按规定支点放置检查时,不应出现纵向裂纹,横向裂纹的宽度不应超过0.2毫米,,长度不应超过1/3周长;3、杆身弯曲不应超过杆长的2/1000。

第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷,强度应满足设计要求。

第二章电杆基坑第一条基坑施工前的定位应符合下列规定:1、直线杆:顺线路方向位移不应超过设计档距的5%垂直线路方向不应超过50毫米;2、转角杆:位移不应超过50毫米。

10kV及以下城市配电网建设标准

10kV及以下城市配电网建设标准

10kV及以下城市配电网建设标准前言为了明确电网建设工作的思路,做到建设思想统一,建设目标统一,建设标准统一,制定了10kV及以下配电网建设标准。

为了加快电网建设,适应当前项目建设管理,在制定本标准时,尽量减少设备、材料的品种,进一步明确和细化南网标设的应用,在“快”和“准”上把握好大的原则和方向。

本建设标准适用于柳州网区城市(包括县城、工业园区)配电网的建设。

一、10kV网架结构1、10kV电网应实行分区分片供电,城区(包括市区、县城)配网应构成“手拉手”环网结构实现“N—1”,可通过架空、电缆或混合线路实现。

2、电缆线路主环采用开关站构成。

通常由4座开关站构成“手拉手”双电源开环运行方式。

当环内负荷增长后可在适当位置插入第三电源扩充成“3—1”网络结构。

3、配电变压器应按“小容量、多布点”的原则进行配置。

城区公用配电变压器单台选用315 kVA、500kVA、630kVA、800kVA。

4、低压配电网低压配电线路实行分区供电,要明确供电范围,避免配变之间交叉供电。

低压配电系统采用TN—C系统接线方式,中性线应与相线等截面,并按设计规范要求进行多点重复接地。

低压主干线:一般采用以配电变压器为中心向两侧以树干式放射供电方式。

城区负荷密度大的供电半径控制在200—250m以内,其它负荷密度较小的供电区域可适当增加供电半径。

低压主干线尽可能与10kV线路共杆架设,低压配电线路主干线按台变500kVA、箱变800kVA 一次建成。

对接户线、进户线的线径选择要有一定的裕度,便于今后的发展。

二、配电站(一)室内配电站1、大型商业写字楼、会展中心、大型小区等采用室内配电站;小型小区和城中村改造、郊区采用箱式变电站。

2、主变压器,按2台设计,630kVA及以下选用油变,800kVA选用干变。

变压器型号选非晶合金变压器或S13型以上变压器。

配电变压器的无功补偿方式采用动态无功补偿装置,补偿容量按变压器容量的30%补偿。

[整理]10kv及以下变电所设计规范(GB5003-94)

[整理]10kv及以下变电所设计规范(GB5003-94)

10kv及以下变电所设计规范(GB5003-94)第一章总则第二章所址选择第三章电气部分第一节一般规定第二节主接线第三节变压器选择第四节所用电源第五节操作电源第四章配变电装置第一节型式与布置第二节通道与围栏第五章并联电容器装置第一节一般规定第二节电气接线及附属装置第三节布置第六章对有关专业的要求第一节防火第二节对建筑的要求第三节采暖及通风第四节其他附录一名词解释附录二本规范用词说明第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便,确保设计质量,制订本规范。

第1.0.2条本规范适用于交流电压10kv及以下新建、扩建或改建工程的变电所设计。

第1.0.3条变电所设计应根据工程特点、规模和发展规划,正确处理近期建设和远期发展的关系,远近结合,以近期为主,适当考虑发展的可能。

第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素,合理确定设计方案。

第1.0.5条变电所设计采用的设备和器材,应符合国家或行业的产品技术标准,并应优先选用技术先进、经济适用和节能的成套设备和定型产品,不得采用淘汰产品。

第1.0.6条10kv及以下变电所的设计,除应执行本规范的规定外,尚符合国家现行的有关设计标准和规范的规定。

第二章所址选择第2.0.1条变电所位置的选择,应根据下列要求经技术、经济比较确定:一、接近负荷中心;二、进出线方便;三、接近电源侧;四、设备运输方便;五、不应设在有剧烈振动或高温的场所;六、不宜设在多尘或有腐蚀性气体的场所,当无法远离时,不应设在污染源盛行风向的下风侧;七、不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相邻;八、不应设在有爆炸危险环境的正上方或正下方,且不宜设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时,应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定;九、不应设在地势低洼和可能积水的场所。

10kV及以下架空配电线路总体说明

10kV及以下架空配电线路总体说明

10kV及以下架空配电线路总体说明一.概述:编制10kV及以下配电线路典型设计,其目的是:全省规范设计、统一标准、择优集成、提高质量、提高工作效率、降低建设和运行成本、方便运行维护,实现总体效益最大化。

本典型设计部分引用了2006版《国家电网公司输变电工程典型设计10kV和380/220V配电线路分册》中的内容,并根据本省的特点对设计进行细化。

其内容主要包含:气象条件选定、导线型号选择、杆塔型使用说明、杆塔头部设计、杆塔身部设计、配电线路杆上设备、铁件制造、低压接户线、典型工程的设计说明。

本典型设计图集仅供相应资质设计单位设计人员根据工程实际情况区别使用。

二.主要设计方案说明:本部分典型设计按六卷进行分类:第一卷10kV及以下配电线路杆塔头部说明及组装图第二卷10kV及以下配电线路电杆杆身部分说明及组装图第三卷10kV及以下配电线路杆上设备说明及安装图第四卷10kV及以下配电线路铁件制造图及接地装置第五卷低压接户线第六卷典型工程设计实例本册内容中有较多的杆塔型和使用条件表及铁件制造等图,设计时融合了国家电网公司10kV及以下配电线路典型设计中的设计思路,设计人员应充分理解内容并结合工程实际情况,从中选择适合的内容应用。

三.使用范围:3.1本图集配电设计适用于福建省内10kV及以下配电线路及业扩工程。

3.2在具体工程套用本图集时,仍需要委托有相应资质的设计单位承担工程设计。

四.设计依据:4.1设计依据性文件、图集:《福建电网城市中低压配电网建设改造技术导则》《福建省电力公司分变.分线线损管理工作实施方案(讨论槁)》《低压动力电能计量箱技术规范(试行)》《居民照明集中装表电能计量箱技术规范(试行)》2006版《国家电网公司输变电工程典型设计10kV和380/220V配电线路分册》《福建省电力系统污区分布图使用导则》《福建电网10kV及以下配电网现场规范化建设标准》《福建省电力有限公司城市配网建设与改造工程概(预)算编制规定》《福建省电力有限公司绝缘子全过程管理规定》《福建电网城市中低压配电网建设改造技术导则(修订)》4.2 主要设计标准、规程规范GB/T 1179-1999 圆线同心绞架空导线GB 50061-1997 66kV及以下架空电力线路设计规范GB 396-1994 环形钢筋混凝土电杆GB 4623-1994 环形预应力凝泥土电杆GB 1200-1988 镀锌钢绞线DL/T 499-2001 农村低压电力技术规程DL/T 601-1996 架空绝缘配电线路设计技术规程DL/T 5130-2001 架空送电线路钢管杆设计技术规程DL/T 5154-2002 架空送电线路杆塔结构设计技术规程DL/T 5220-2005 10kV及以下架空配电线路设计技术规范五.技术原则:5.1气象条件:本典设根据福建省气象复杂情况,经过广泛调研基础上选取A、B、C三种气象。

电力技术农网改造升级工程标准化建设手册施工工艺(10千伏及以下)

电力技术农网改造升级工程标准化建设手册施工工艺(10千伏及以下)

电力技术农网改造升级工程标准化建设手册施工工艺(10千伏及以下) 一、施工工艺标准化建设管理规范 为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想, 做好“三通一标” (通用设计、通用设备、通用造价、标准工艺)工作,实现农网改造升级工程建设“设计精密化,施工精益化,工艺精细化,作业标准化”,统一并推广农网改造升级工程建设质量及工艺标准。

按照上级有关文件精神,特制定以下标准: (一)中压配电网工程施工及验收规范 一、杆塔组装 中压线路杆塔在城镇宜选用12米及以上杆塔,乡村一般选用10米及以上杆塔,15m及以上电杆分段,分段部分应做防腐处理。

直线杆采用预应力电杆,特殊要求时可采用非预应力电杆;转角杆、耐张杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。

2、电杆埋设深度及埋深标识(见图1); 电杆埋深标识线下边沿距离地面500mm(见图1)。

3、电杆组立后,回填时应将土块打碎,每回填500mm夯实一次; 回填后的电杆坑应有防沉土台,其高度应超出地面300mm(见图1)。

4、自立转角塔、终端塔应组立在倾斜平面的基础上,向受力的反方向产生预倾斜,倾斜值应视塔的钢度及受力大小由设计确定; 5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆, 在架线后拉线点处不应向受力侧挠倾。

向反受力侧的偏斜不应超过拉线点的3%; 6、拉线棒与拉线盘应垂直,拉线盘应采用带拉线环式,拉线棒露出地面部分长度应为500~700mm。

7、电杆组立好后,直线杆的横向位移不应大于50mm,直线杆梢的位移不应大于杆梢直径的1/2;转角杆应向外角预偏,紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径;终端杆应向拉线侧预偏,紧线后不应向拉线反方向倾斜。

8、横担安装(见图2): (1)直线杆单横担应装于受电侧,横担端部上下歪斜不应超过20mm;横担端部左右扭斜不应超过20mm; (2)单回三角排列直线杆,横担安装距离杆梢为650mm,杆顶器距离杆梢150mm;分支杆、 90度转角杆(上、下)及终端杆应装于拉线侧。

最新10KV配电验收标准规范

最新10KV配电验收标准规范

附件:QB 福州电业局企业标准Q/FJGA7-福州电业局 10kV 及以下配电工程验收管理措施-08-17公布 -08-22实施福建省福州电业局公布Q/FJGA7- 前言为了规范 10kV 及以下配电工程验收步骤,明确相关部门和岗位人员职责,确保工程施工质量, 确保配电网安全运行, 依据《福建省电力配电网规范化管理措施》(闽电生〔〕 461文件精神,对原《福州电业局业扩项目市场化运作管理措施》 (榕电业项 []012号附件七“ 10kV 及以下配电工程验收管理措施”进行修订。

本标准自公布之日起施行,同时原标准废止。

本标准明确了 10kV 及以下配电工程验收相关部门职责、工作范围及检验和考评。

本标准附录一、附录二和附录三是标准附录。

本标准由福州电业局标准化领导小组提出。

本标准由生产技术部归口。

本标准起草部门:生产技术部。

本标准关键起草人:何书华。

本标准参与审核人:林向阳、陈家毅、岑旭、周小燕、罗晓文、陈长征、陈俊山、叶忠、陈群力。

本标准同意人:王智敏。

本标准由生产技术部负责解释。

Q/FJGA7- 福州电业局 10kV 及以下配电工程验收管理措施1.范围为了确保 10kV 及以下配电工程施工质量,促进工程施工技术水平提升,确保配电网络安全运行,规范配电工程等额验收工作,特制订本措施;本措施适适用于本局10kV 及以下配电新建、改建工程〔包含配改、技业、业扩(用户投资移交电业部门维护管理等工程〕验收。
