AutoCAD 2009中文版建筑制图基础培训教程第9讲.ppt
5
§9.2.1 绘制结构平面图的步骤
绘制结构平面图时,一般应选用与建筑平面图相同的绘
图比例,绘制出与建筑平面图完全一致的轴线。
绘制结构平面图的步骤如下。
(1)创建图层,如墙体层、钢筋层及标注层等。
(2)绘制轴线、柱网及墙体,或从建筑平面图中复制这
些对象。
(3)绘制板、梁等构件的轮廓线。
(4)使用PLINE或LINE命令在屏幕的适当位置绘制钢筋
2020年9月20日
AutoCAD 2009中文版建筑制图基 础培训教程
4
§9.2 范例解析──结构平面图
结构平面图是表示室外地坪以上建筑物各层梁、 板、柱和墙等构件平面布置情况的图样。其图示特点 是假想沿着楼板上表面将建筑物剖开,移去上面部分, 然后从上往下进行投影。
2020年9月20日
AutoCAD 2009中文版建筑制图基 础培训教程
(7)对绘图比例与出图比例不同的构件详图进行缩放,缩放比例因子等于绘图
比例与出图比例的比值,然后再将所有的详图布置在图框内。例如,有绘图比例为
1:20和1:40的两张详图要布置在A3幅面的图纸内,出图比例为1:40,布图前应先使 用SCALE命令缩放1:20的详图,缩放比例因子为2。
(8)标注尺寸,尺寸标注全局比例为出图比例的倒数。 (9)对于已缩放n倍的详图,应采用新样式进行标注,标注总体比例为出图比例 的倒数,尺寸数值比例因子为1/n。
(4)在屏幕的适当位置使用PLINE或LINE命令绘制钢筋线,然后使用COPY、
ROTATE及MOVE等命令将钢筋布置在构件中;也可以构件轮廓线为基准线,使用
OFFSET及TRIM命令生成钢筋。
(5)使用DONUT命令绘制出表示钢筋断面的圆点,圆点外径等于图纸上圆点直
AUTOCAD2009教程第07章.pptx
“文字样式”对话框的“字体”选项区域用于设置文字样式使用的字体属 性。其中,“字体名”下拉列表框用于选择字体;“字体样式”下列表框用于 选择字体格式,如斜体、粗体和常规字体等。选中“使用大字体”复选框, “字体样式”下拉列表框变为“大字体”下拉列表框,用于选择大字体文件。
中文版AutoCAD 2009基础教程
➢ 创建多行文字 ➢ 编辑多行文字
中文版AutoCAD 2009基础教程
7.3.1 创建多行文字
单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“文字”|“多 行文字”命令(MTEXT),或在“功能区”选项板中选择“注释”选项卡,在 “文字”面板中单击“多行文字”按钮,然后在绘图窗口中指定一个用来放置 多行文字的矩形区域,将打开“文字格式”输入窗口和“多行文字”选项卡。 利用它们可以设置多行文字的样式、字体及大小等属性。
➢ 创建单行文字 ➢ 使用文字控制符 单➢行文字 查找编和辑替换单文行字文样式字对正文字
多行文字 编辑文字 拼写检查 缩放文字 转换间距
中文版AutoCAD 2009基础教程
7.2.1 创建单行文字
单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“文字”|“单 行文字”命令(DTEXT);单击“文字”工具栏中的“单行文字”按钮;或在 “功能区”选项板中选择“注释”选项卡,在“文字”面板中单击“单行文字” 按钮,均可以在图形中创建单行文字对象。执行该命令时,AutoCAD提示:
设置完文字样式后,单击“应用”按钮即可应用文字样式。然后单击“关 闭”按钮,关闭“文字样式”对话框。
中文版AutoCAD 2009基础教程
7.2 创建与编辑单行文字
在AutoCAD 2009中,使用“文字”工具栏和“注释”选项卡中的“文字” 面板都可以创建和编辑文字。对于单行文字来说,每一行都是一个文字对象, 因此可以用来创建文字内容比较简短的文字对象(如标签),并且可以进行单独 编辑。
中文版AutoCAD 2009基础教程
➢ 创建多行文字 ➢ 编辑多行文字
中文版AutoCAD 2009基础教程
7.3.1 创建多行文字
单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“文字”|“多 行文字”命令(MTEXT),或在“功能区”选项板中选择“注释”选项卡,在 “文字”面板中单击“多行文字”按钮,然后在绘图窗口中指定一个用来放置 多行文字的矩形区域,将打开“文字格式”输入窗口和“多行文字”选项卡。 利用它们可以设置多行文字的样式、字体及大小等属性。
➢ 创建单行文字 ➢ 使用文字控制符 单➢行文字 查找编和辑替换单文行字文样式字对正文字
多行文字 编辑文字 拼写检查 缩放文字 转换间距
中文版AutoCAD 2009基础教程
7.2.1 创建单行文字
单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“文字”|“单 行文字”命令(DTEXT);单击“文字”工具栏中的“单行文字”按钮;或在 “功能区”选项板中选择“注释”选项卡,在“文字”面板中单击“单行文字” 按钮,均可以在图形中创建单行文字对象。执行该命令时,AutoCAD提示:
设置完文字样式后,单击“应用”按钮即可应用文字样式。然后单击“关 闭”按钮,关闭“文字样式”对话框。
中文版AutoCAD 2009基础教程
7.2 创建与编辑单行文字
在AutoCAD 2009中,使用“文字”工具栏和“注释”选项卡中的“文字” 面板都可以创建和编辑文字。对于单行文字来说,每一行都是一个文字对象, 因此可以用来创建文字内容比较简短的文字对象(如标签),并且可以进行单独 编辑。
中文版AutoCAD-2009建筑图形设计ppt课件汇总(完整版)
六、图层创建与管理
建立建筑图常见图层,共设置有“标题栏”、“尺寸标注”、“辅 助线”、“门窗”、“墙线”、“文字标注”和“轴线”几个图层。
七、对象的选择
单击对象直接选择:当命令行提示“选择对象:”时,绘图区出现 拾取框光标,将光标移动到某个图形对象上,单击,则可以选择与光标 有公共点的图形对象,被选中的对象呈高亮显示。
八、二维视图操作
选择“视图”→“缩放”命令,在弹出的级联菜单中选择合适的命 令,或单击“缩放”工具栏中合适的按钮,或者在命令行中输入ZOOM命 令,都可以执行相应的视图缩放操作。
常见缩放方式:
全部缩放 范围缩放 显示前一个视图 比例缩放 窗口缩放 实时缩放
命令: ZOOM 指定窗口的角点,输入比例因子 (nX 或 nXP),或者 [全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比 例(S)/窗口(W)/对象(O)] <实时>:
四、设置绘图环境
一般来说,如果用户不作任何设置,AutoCAD系统对作图范围没
有限制。用户可以将绘图区看作是一幅无穷大的图纸,但所绘图形的
大小是有限的,因此为了更好地绘图,需要设定作图的有效区域。选
择“格式”→“图形界限”命令,或在命令行中输入LIMITS,可执行
图形绘制界限命令。
命令:LIMITS 重新设置模型空间界限: //系统提示信息 指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>: //用鼠标或者输入坐标值定位左下角点
九、辅助绘图
2. 正交和极轴
正交辅助工具可以帮助 用户绘制平行于X或Y轴的直 线。当绘制众多正交直线时, 通常要打开“正交”辅助工 具。在状态工具栏中,单击 “正交”按钮,即可打开 “正交”辅助工具。当自动 追踪打开时,在绘图区将出 现追踪线(追踪线可以是水平 或垂直,也可以有一定角度) 可以帮助用户精确确定位置 和角度创建对象。

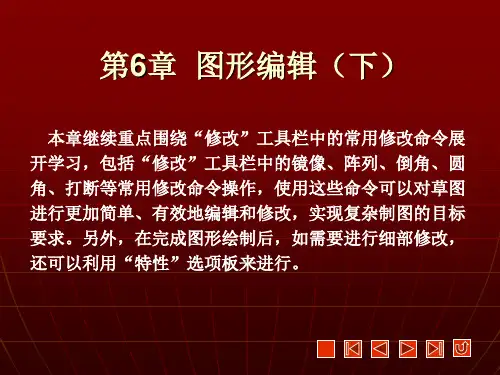

《AutoCAD绘图实训教程(2009版)》课件 第6章
6.1.2 阵列对象
在AutoCAD中,使用ARRAY命令可以矩形或环形阵列复制 图形,且阵列复制的每个对象都可单独进行编辑。
要执行ARRAY命令,可以单击“修改”工具栏中的“阵列”
工具或直接在命令行中输入AR,此时系统将打开“阵列”对
话框。
在此处可选择 阵列类型 (“矩形”或 “环形”)
单击此按钮 可选择希望 阵列的对象
圆角 效果
6.4 对象的打断、合并与分解
6.4.1 打断对象
使用“打断”命令(BREAK)可以将对象指定的两点间 的部分删掉,或将一个对象打断成两个具有同一端点的对象。
打断对象效果
使用BREAK命令时应注意以下两点:
❖ 如果要删除对象的一端,可在选择被打断的对象后,将 第二个打断点指定在要删除端的端点。
❖ 具有宽度值的多段线分解后,其宽度值变为0。
❖ 带有属性的图块分解后,其属性值将被还原为属性定义的 标记。
6.5 利用“特性”选项板编辑对象特
性
“特性”命令
(PROPERTIES)用
于编辑对象的颜色、
图层、线型、线型比
例、标高等特性。
若当前已选中一个对象,
在“特令提示中主要选项的意义如下:
❖ 多段线(P):选择多段线进行圆角。
❖ 半径(R):设置圆角半径。圆角半径是连接被圆角对象的 圆弧半径。修改圆角半径将影响后续的圆角操作。如果设置圆 角半径为0,则被圆角的对象将被修剪或延伸直到它们相交, 并不创建圆弧。
❖ 修剪(T):修剪和延伸圆角对象。可以使用“修剪”选项指 定是否修剪选定对象、将对象延伸到创建的弧的端点,或不作 修改。
提示中显示了当前设置的倒角距离(默认均为0),此时可 以直接选择要倒角的直线,也可以设置倒角选项,这些选项的 功能如下:
《AutoCAD绘图实训教程(2009版)》课件 第3章
1.单击“绘图”工具栏中 的“直线”工具 ,单击图 中A点,确定直线起点
3.将光标移离已绘直线,到与已绘直
线大体平行的位置,此时将出现“平 行:直线长度<角度”提示并显示平 行追踪线,表明此时将绘制平行线
4.沿平行追踪线移动光标, 到合适位置时单击,然后 按【Enter】键结束画线
3.1.3 绘制垂直线和切线
和结束宽度可分别设置不同的值,从而绘制出诸如箭头之类 的图形。 ❖ 闭合:用于封闭多段线(用直线或圆弧)并结束“多段线” 命令,该选项从指定第三点时才开始出现。
当输入A绘制圆弧时,其命令行将显示如下提示信息:
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/ 直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:
样条曲线的数据点
3.4 绘制矩形和正多边形
在AutoCAD中,用户可以绘制多种矩形,如倒角矩形、 圆角矩形,并可以设置边线的宽度与厚度。要绘制正多 边形,可以使用内接圆法、外切圆法,或者通过指定边 线位置与长度来进行。
3.4.1 绘制矩形
要绘制矩形,可选择【绘图】>【矩形】菜单,在“绘图” 工具栏中单击“矩形”工具,或者直接执行RECTANG命令。 执行RECTANG命令后,命令提示如下:
3.1 绘制直线
在AutoCAD中,我们可以通过单击“绘图”工具栏中的 “直线”工具,或者直接在命令行中输入命令LINE,来执行画 线操作。此外,配合AutoCAD提供的各种命令,我们还可以方 便地绘制平行线、垂直线和切线等。
3.1.1 直线绘制要点
总的来说,LINE命令的使用方法非常简单。执行该命令后可 以通过直接单击,输入坐标,捕捉对象上的特定点等方法来确 定各直线段的起点和终点。
中文版AutoCAD 2009室内装潢设计CHAP05简明教程PPT课件
中文版AutoCAD 2009室内装潢设计 AutoCAD计算机辅助设计
清华大学出版社
二、创建尺寸标注样式
1.创建新的尺寸标注样式
用户通过使用AutoCAD进行尺寸标注时,使用当前尺寸样式进行标 注,尺寸的外观及功能取决于当前尺寸样式的设定。尺寸标注样式控制 的尺寸变量有尺寸线、标注文字、尺寸文本相对于尺寸线的位置、尺寸 界线、箭头的外观及方式。选择“格式”→“标注样式”命令,或者单 击“标注”工具栏上的“标注样式”按钮,弹出“标注样式管理器”对 话框,用户可以在该对话框中创建新的尺寸标注样式和管理已有的尺寸 标注样式。
中文版AutoCAD 2009室内装潢设计 AutoCAD计算机辅助设计
清华大学出版社
二、创建尺寸标注样式
2.修改并应用尺寸标注样式
在“标注样式管理器”对话框的“样式”列表框中选择需要修改的 标注样式,然后单击“修改”按钮,弹出“修改标注样式”对话框,可 以在该对话框中对该样式的参数进行修改。在用户设置好标注样式后, 在“样式”工具栏中选择“标注样式”下拉列表框中的相应标注样式, 则可将该标注样式置为当前样式。对于已经使用某种标注样式的标注, 用户选择该标注,在“样式”工具栏的“样式”下拉列表框中可以选择 目标标注样式,将样式应用于所选标注。当然,用户也可以选择快捷菜 单中的“特性”命令,弹出 “特性”选项板,在“其他”卷展栏中的 “标注样式”下拉列表框中设置标注样式。
基线标注是自同一基线处测量的多个标注,在创建基线之前,必须 创建线性、对齐或角度标注。基线标注是从上一个尺寸界线处测量的, 除非指定另一点作为原点。选择“标注”→“基线”命令,或单击“基 线标注”按钮,或在命令行中输入DIMBASELINE来执行基线标注。
命令: _dimbaseline 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>://拾取第二条尺寸界线原点 标注文字 = 38 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //继续提示拾取第二条尺寸界 线原点 标注文字 = 49 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: ……
AutoCAD2009教学课件 第1章AutoCAD2009基础
第1章 AutoCAD 2009基础
AutoCAD 2009是美国Autodesk公司于2008年推出 的最新版本,这个版本与2008版的DWG文件及应用程 序兼容,拥有很好的整合性。
1.1 概 述
1.1.1 发展历程
1.1.2 相关概念
CAD(Computer Aided Design) 计算机辅助设计。 CAE(Computer Aided Engineering) 计算机辅助分析。 CIM(Computer Integrated Manufacture) 计算机整合制造。
1.5.5 透明命令
透明命令一般多为修改图形设置或打开辅助绘图工具的命令。
1.5.6 按键定义
在AutoCAD 2009中,除了可以通过在命令窗口输入命令、点取
工具栏图标或点取菜单项来完成外,还可以使用键盘上的一组功能键
或快捷键,通过这些功能键或快捷键,可以快速实现指定功能,如单
击F1键,系统调用AutoCAD帮助对话框。
1.4 文件管理
关文件管理的一些基本操作方法,包括新建文件、打开文件、保 存文件、删除文件。
1.4.1 新建文件
◆执行方式
命令行:NEW
菜单:文件→新建
工具栏:标准→新建
◆操作格式
执行上述命令后,系统 “选择样板”对话框,在文件类型下拉列
表框中有3种格式的图形样板,后缀分别是.dwt,.dwg,.dws的三种
名保存,并把当前图形更名。
1.4.5 退出
◆执行方式 命令行:QUIT或EXIT 菜单:文件→退出 按钮:AutoCAD操作界面右上角的“关闭”按钮 ◆操作格式 命令:QUIT↙(或EXIT↙) 执行上述命令后,若用户对图形所做的修改尚未保存,则会出现系
AutoCAD 2009是美国Autodesk公司于2008年推出 的最新版本,这个版本与2008版的DWG文件及应用程 序兼容,拥有很好的整合性。
1.1 概 述
1.1.1 发展历程
1.1.2 相关概念
CAD(Computer Aided Design) 计算机辅助设计。 CAE(Computer Aided Engineering) 计算机辅助分析。 CIM(Computer Integrated Manufacture) 计算机整合制造。
1.5.5 透明命令
透明命令一般多为修改图形设置或打开辅助绘图工具的命令。
1.5.6 按键定义
在AutoCAD 2009中,除了可以通过在命令窗口输入命令、点取
工具栏图标或点取菜单项来完成外,还可以使用键盘上的一组功能键
或快捷键,通过这些功能键或快捷键,可以快速实现指定功能,如单
击F1键,系统调用AutoCAD帮助对话框。
1.4 文件管理
关文件管理的一些基本操作方法,包括新建文件、打开文件、保 存文件、删除文件。
1.4.1 新建文件
◆执行方式
命令行:NEW
菜单:文件→新建
工具栏:标准→新建
◆操作格式
执行上述命令后,系统 “选择样板”对话框,在文件类型下拉列
表框中有3种格式的图形样板,后缀分别是.dwt,.dwg,.dws的三种
名保存,并把当前图形更名。
1.4.5 退出
◆执行方式 命令行:QUIT或EXIT 菜单:文件→退出 按钮:AutoCAD操作界面右上角的“关闭”按钮 ◆操作格式 命令:QUIT↙(或EXIT↙) 执行上述命令后,若用户对图形所做的修改尚未保存,则会出现系
精通AutoCAD 2009中文版第4章简明教程PPT课件
了解重画与重生成图形的方法 掌握缩放与平移视图的方法 掌握使用命名视图、平铺视口来观察图形的方法 了解使用鸟瞰视图观察图形的方法 了解在模型空间中显示多个视图的方法
精通AutoCAD 2009中文版
4.1 重画与重生成图形
在绘图和编辑过程中,屏幕上常常留下对象的拾取标记,这些临时标记 并不是图形中的对象,有时会使当前图形画面显得混乱,这时就可以使用 AutoCAD的重画与重生成图形功能清除这些临时标记。 重画图形 重生成图形
精通AutoCAD 2009中文版
4.2.4 动态缩放视图
单击“菜单浏览器”按钮,在弹出的菜单中选择“视图” |“缩放” |“ 动态” 命令,或在“功能区”选项板中选择“常用”选项卡,在“实用程序”面板中 单击“动态”按钮,可以动态缩放视图。当进入动态缩放模式时,在屏幕中将 显示一个带“×”的矩形方框。单击鼠标左键,此时选择窗口中心的“×”消失, 显示一个位于右边框的方向箭头,拖动鼠标可改变选择窗口的大小,以确定选 择区域大小,最后按下Enter键,即可缩放图形。
精通AutoCAD 2009中文版 4.1.1 重画图形
在AutoCAD绘图过程中,屏幕上会出现一些杂乱的标记符号,这是在删 除操作拾取对象时留下的临时标记。这些标记符号实际上是不存在的,只是残 留的重叠图像,因为AutoCAD使用背景色重画被删除的对象所在的区域时遗漏 了一些区域。这时就可以使用“重画”命令,来更新屏幕,消除临时标记。 单击“菜单浏览器”按钮 ,在弹出的菜单中选择“视图”|“重画”命 令 (REDRAWALL),可以更新用户当前的视图区。
精通AutoCAD 2009中文版
4.2.6 按比例缩放视图
单击“菜单浏览器”按钮,在弹出的菜单中选择“视图”|“缩放”|“比例” 命令,或在“功能区”选项板中选择“常用”选项卡,在“实用程序”面板中 单击“缩放”按钮,都可以按一定的比例来缩放视图,此时命令行显示如下提 示信息。 命令: '_ZOOM 指定窗口的角点,输入比例因子 (nX 或 nXP),或者[全部(A)/中心(C)/动 态 (D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _s 输入比例因子 (nX 或 nXP):
精通AutoCAD 2009中文版
4.1 重画与重生成图形
在绘图和编辑过程中,屏幕上常常留下对象的拾取标记,这些临时标记 并不是图形中的对象,有时会使当前图形画面显得混乱,这时就可以使用 AutoCAD的重画与重生成图形功能清除这些临时标记。 重画图形 重生成图形
精通AutoCAD 2009中文版
4.2.4 动态缩放视图
单击“菜单浏览器”按钮,在弹出的菜单中选择“视图” |“缩放” |“ 动态” 命令,或在“功能区”选项板中选择“常用”选项卡,在“实用程序”面板中 单击“动态”按钮,可以动态缩放视图。当进入动态缩放模式时,在屏幕中将 显示一个带“×”的矩形方框。单击鼠标左键,此时选择窗口中心的“×”消失, 显示一个位于右边框的方向箭头,拖动鼠标可改变选择窗口的大小,以确定选 择区域大小,最后按下Enter键,即可缩放图形。
精通AutoCAD 2009中文版 4.1.1 重画图形
在AutoCAD绘图过程中,屏幕上会出现一些杂乱的标记符号,这是在删 除操作拾取对象时留下的临时标记。这些标记符号实际上是不存在的,只是残 留的重叠图像,因为AutoCAD使用背景色重画被删除的对象所在的区域时遗漏 了一些区域。这时就可以使用“重画”命令,来更新屏幕,消除临时标记。 单击“菜单浏览器”按钮 ,在弹出的菜单中选择“视图”|“重画”命 令 (REDRAWALL),可以更新用户当前的视图区。
精通AutoCAD 2009中文版
4.2.6 按比例缩放视图
单击“菜单浏览器”按钮,在弹出的菜单中选择“视图”|“缩放”|“比例” 命令,或在“功能区”选项板中选择“常用”选项卡,在“实用程序”面板中 单击“缩放”按钮,都可以按一定的比例来缩放视图,此时命令行显示如下提 示信息。 命令: '_ZOOM 指定窗口的角点,输入比例因子 (nX 或 nXP),或者[全部(A)/中心(C)/动 态 (D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _s 输入比例因子 (nX 或 nXP):
AutoCAD2009教学课件 第10章协同绘图工具
10.2.4 插入图块
插入图块的步骤如下: (1)从文件夹列表或查找结果列表选择要插入的图块,按住鼠标左键,将其
拖动到打开的图形。松开鼠标左键,此时,被选择的对象被插入到当前被打 开的图形当中。利用当前设置的捕捉方式,可以将对象插入到任何存在的图 形当中。 (2)按下鼠标左键,指定一点作为插入点,移动鼠标,鼠标位置点与插入点 之间距离为缩放比例。按下鼠标左键确定比例。同样方法移动鼠标,鼠标指 定位置与插入点连线与水平线角度为旋转角度。被选择的对象就根据鼠标指 定的比例和角度插入到图形当中。
(1)“加载”按钮:打开“加载”对话框,用户可以利用该对话框从 Windows桌面、收藏夹或Internet网加载文件。
(2)“搜索”按钮:查找对象。 (3)“收藏夹”按钮:在“文件夹列表”中显示Favorites/Autodsek文件夹
中的内容,用户可以通过收藏夹来标记存放在本地磁盘、网络驱动器或 Internet网页上的内容。 (4)“主页”按钮:快速定位到设计中心文件夹中,该文件夹位于 /AutoCAD 2009/Sample下。
◆操作格式
命令:STATUS↙
选择对象:
选择对象后,系统自动切换到文本显示窗口,显示所选择对象的
状态,包括对象的各种参数状态以及对象所在磁盘的使用状态。
2.工具栏 设计中心窗口顶部有一系列工具栏,包括“加载”、“上一页(下一页或上
一级)”、“搜索”、“收藏夹”、“主页”、“树状图切换”、“预览”、 “说明”和“视图”等按钮。
“复制”命令。 (2)将图块复制到剪贴板上,然后通过“粘贴”命令粘贴到当前图形上。
2.在图形之间复制图层 (1)拖动图层到已打开的图形
(2工具选项板是“工具选项板”窗口中选项卡形式的区域,提供组织、 共享和放置块及填充图案的有效方法。
AutoCAD2009实用教程课件第3章
3.1 创建和设置图层
在一个复杂的图形中,有许多不同类型的图形对象,为了方便区分和管理, 可以通过创建多个图层,将特性相似的对象绘制在同一个图层上。例如,将图 形的所有尺寸标注绘制在标注图层上。
图层的特点 创建新图层 设置图层的颜色 使用与管理线型 设置图层线宽
3.1.1 图层的特点
在AutoCAD 2009中,图层具有以下特点:
在AutoCAD 2009中,可以使用多种方法来观察绘图窗口中绘制的图形, 以便灵活观察图形的整体效果或局部细节 。 缩放与平移 使用命名视图 使用平铺视口 使用鸟瞰视图 ShowMotion 重画与重生成
3.3.1 缩放与平移
按一定的比例、观察位置和角度显示图形的区域称为视图。在AutoCAD 中,可以通过缩放与平移视图来方便地观察图形 。 缩放视图 平移视图
在一幅图形中可指定任意数量的图层。系统对图层数没有限制,对每一图 层上的对象数也没有任何限制。 每个图层有一个名称,以加以区别。当开始绘制新图时,AutoCAD自动 创建层名为0的图层,这是AutoCAD的默认图层,其余图层需要自定义。 一般情况下,相同图层上的对象应该具有相同的线型、颜色。可以改变各 图层的线型、颜色和状态。 AutoCAD允许建立多个图层,但只能在当前图层上绘图。 各图层具有相同的坐标系、绘图界限及显示时的缩放倍数。可以对位于不 同图层上的对象同时进行编辑操作。 可以对各图层进行打开、关闭、冻结、解冻、锁定与解锁等操作,以决定 各图层的可见性与可操作性。
在AutoCAD 2009中使用图层管理工具可以更加方便地管理图层。单击 “菜单浏览器”按钮 ,在弹出的菜单中选择“格式”|“图层工具”命令中的 子命令(如所示),或在“功能区”选项板中选择“默认”选项卡,在“图层” 面板中单击相应的按钮(如图所示),都可以通过图层工具来管理图层 。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.3.2 透明命令
透明命令是指当执行AutoCAD的命令过程中可以执行的某 些命令。 当在绘图过程中需要透明执行某一命令时,可直接选择对应 的菜单命令或单击工具栏上的对应按钮,而后根据提示执行 对应的操作。透明命令执行完毕后,AutoCAD会返回到执 行透明命令之前的提示,即继续执行对应的操作。 通过键盘执行透明命令的方法为:在当前提示信息后输入 “'‖符号,再输入对应的透明命令后按Enter键或Space键, 就可以根据提示执行该命令的对应操作,执行后AutoCAD 会返回到透明执行此命令之前的提示。
内 存:512MB 显 示 器:1024×768 (真彩色) 硬 盘:安装需要750MB 定点设备:MS兼容鼠标 安装介质:CD-ROM(任何速度,用于软件的安装)
2.1.2 安装、启动AutoCAD 2009
1.安装AutoCAD 2009
AutoCAD 2009 软 件 以 光 盘 形 式 提 供 , 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件,根据弹 出的窗口选择、操作即可。
“图层”工具栏 绘图窗口 光标 状态栏
滚动条
1. 标题栏 标 题 栏 与 其 他 Windows 应 用 程 序 类 似 , 用 于 显 示AutoCAD 2009的程序图标以及当前所操作图形文件的名称。 2. 菜单栏 菜单栏是主菜单,可利用其执行AutoCAD的大部分命令。单 击菜单栏中的某一项,会弹出相应的下拉菜单。右下图为“视 图”下拉菜单。
2.3 AutoCAD命令
2.3.1 执行AutoCAD命令的方式
通过键盘输入命令 通过菜单执行命令 通过工具栏执行命令 重复执行命令。具体方法如下: ♦ (1) 按键盘上的Enter键或按Space键; (2)使光标位于绘图窗口,右击,AutoCAD弹出快捷菜单, 并在菜单的第一行显示出重复执行上一次所执行的命令, 选择此命令即可重复执行对应的命令 在命令的执行过程中,用户可以通过按Esc键;或右击,从弹出 的快捷菜单中选择“取消”命令的方式终止AutoCAD命令的执 行。
中文版AutoCAD工程制图 第2章
• • • • • • •
基本概念与基本操作
本章要点
AutoCAD 2009对计算机系统的软、硬件要求 安装、启动AutoCAD 2009 AutoCAD 2009经典工作界面 AutoCAD命令及其执行方式 图形文件管理 确定点的位置 绘图基本设置与操作
• AutoCAD 2009帮助功能
第09章 第10章 第11章 第12章 第13章 第14章 第15章
标注文字、创建表格 标注尺寸 块与属性 高级绘图工具、样板文件等 三维绘图基础 创建表面模型与实体模型 三维编辑、创建复杂实体等
中文版AutoCAD工程制图 第1章 概 述
本章要点
• AutoCAD的发展历史 • AutoCAD 2009主要功能概述
2.4 图形文件管理
2.4.1 创建新图形
单击“标准”工具栏上的 ( 新 建 )按 钮 , 或 选 择 “ 文 件”|―新建”命令,即执行NEW命令,AutoCAD弹出“选 择样板”对话框,如下图所示。
通过此对话框选择对应的样板后(初学者一般选择样板文件 acadiso.dwt即可),单击“打开”按钮,就会以对应的样板 为模板建立一新图形。
下拉菜单中,右侧有小三角的菜单 项,表示它还有子菜单。右图显示 出了“缩放”子菜单;右侧有三个 小点的菜单项,表示单击该菜单项 后要显示出一个对话框;(3) 右侧 没有内容的菜单项,单击它后会执 行对应的AutoCAD命令。
3. 工具栏 AutoCAD 2009提供了近40个工具栏,每一个工具栏上均有一 些形象化的按钮。单击某一按钮,可以启动AutoCAD的对应 命令。 用户可以根据需要打开或关闭任一个工具栏。方法是:在已有 工具栏上右击,AutoCAD弹出工具栏快捷菜单,通过其可可 实现工具栏的打开与关闭。 4. 绘图窗口 绘图窗口类似于手工绘图时的图纸,是用户用AutoCAD 2009 绘图并显示所绘图形的区域。 5. 光标 当光标位于AutoCAD的绘图窗口时为十字形状,所以又称其 为十字光标。十字线的交点为光标的当前位置。AutoCAD的 光标用于绘图、选择对象等操作。
• • • • •
2004年——2005版 2005年——AutoCAD 2006版 2006年——AutoCAD 2007版 2007年——AutoCAD 2008版 2008年——AutoCAD 2009版 Autodesk公司推出了AutoCAD 2009版。新版本 在用户界面、使用方便性以及软件综合性能等 方面均有所改进,更加方便了用户的操作。
2.1 安装、启动AutoCAD 2009
2.1.1 AutoCAD 2009的系统需求
操作系统: Windows XP Professional Service Pack 2 Windows XP Home Service Pack 2 Windows 2000 Service Pack 4 Windows Vista Enterprise等 浏览器: Microsoft Internet Explorer 6.0 Service Pack 1 或更高版本 处理器: Pentium III或更高主频(最小为450 Mhz)
如果执行QSAVE命令前已对当前绘制的图形命名保存过,那 么执行QSAVE后,AutoCAD直接以原文件名保存图形,不再 要求用户指定文件的保存位置和文件名。 2. 换名存盘 换名存盘指将当前绘制的图形以新文件名存盘。执行SAVEAS 命令,AutoCAD弹出“图形另存为”对话框,要求用户确定 文件的保存位置及文件名,用户响应即可。
• 1982年12月,美国Autodesk公司首先推 出 AutoCAD 的 第 一 个 版 本 , AutoCAD 1.0版。 • 1983年4月——1.2版 • 1983年8月——1.3版 • 1983年10月——1.4版 • 1984年10月——2.0版 • 1985年5月——2.1版 • 1986年6月——2.5版 • 1987年4月——2.6版
2.5 确定点
2.5.1 绝对坐标
1.直角坐标
直角坐标用点的X、Y、Z坐标值表示该点,且各坐标值之间 要用逗号隔开。
2. 极坐标 极坐标用于表示二维点,其表示方法为:距离<角度 。 3. 球坐标 球坐标用于确定三维空间的点,它用三个参数表示一个点,即 点与坐标系原点的距离L;坐标系原点与空间点的连线在XY 面上的投影与X轴正方向的夹角(简称在XY面内与X轴的夹 角) ;坐标系原点与空间点的连线同XY面的夹角(简称与XY 面的夹角) ,各参数之间用符号“<‖隔开,即“L< < ‖。例 如,150<45<35表示一个点的球坐标,各参数的含义如下图所 z 示。
中文版AutoCAD工程制图
(2009版)
清华大学 出版社
目录
第1章 概 述 第2章 基本概念与基本操作 第03章 绘制基本二维图形 第04章 编辑图形 第05章 线型、线宽、颜色及图层 第06章 图形显示控制、精确绘图 第07章 绘制、编辑复杂图形对象 第08章 填充图案、编辑图案
• • • • • • •
2.启动AutoCAD 2009
安装AutoCAD 2009后,系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式,即可启动AutoCAD 2009。与启动其他应用程序一样,也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2009。
2.2 AutoCAD 2009经典工作界面
150 150<45<35 35°
y
x
45°
4. 柱坐标
柱坐标也是通过三个参数描述一点:即该点在XY面上的投影 与当前坐标系原点的距离 ;坐标系原点与该点的连线在XY 面上的投影同X轴正方向的夹角 ;以及该点的Z坐标值。距 离与角度之间要用符号“<‖隔开,而角度与Z坐标值之间要用 逗号隔开,即“ < , z‖。例如,100<45,85表示一个点的柱 坐标,各参数的含义如右下图所示。 z
2.5.2 相对坐标
相对坐标是指相对于前一坐标点 的坐标。相对坐标也有直接坐标、 极坐标、球坐标和柱坐标四种形 式,其输入格式与绝对坐标相同, 但要在输入的坐标前加前缀“@‖。
x
100 100<45,85 85
y
45°
2.6 绘图基本设置与操作
2.6.1 设置图形界限
设置图形界限,类似于手工绘图时选择绘图图纸的大小, 但具有更大的灵活性。 选择“格式”|―图形界限”命令,即执行LIMITS命令, AutoCAD提示:
• • • • • • • • • •
1987年9月—— 9.0版 1988年10月——10.0版 1990年——11.0版 1992年——12.0版 1994年——13.0版 1997年6月——R14版 1999年3月——2000版 2000年7月——2000i版 2001年5月——2002版 2003年——2004版
AutoCAD 2009的经典工作界面由标题栏、菜单栏、各种工 具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、 模型/布局选项卡和菜单浏览器等组成,如下图所示。
“工作空间”工具栏
标题栏
“特性”工具栏 “标准”工具栏 “样式”工具栏 “修改”工具栏
“快速访问”工具栏 菜单栏 菜单浏览器 “绘图”工具栏 坐标系图标 模型/布局选项卡 命令窗口
9. 模型/布局选项卡 模型/布局选项卡用于实现模型空间与图纸空间的切换。 10. 滚动条 利用水平和垂直滚动条,可以使图纸沿水平或垂直方向移动, 即平移绘图窗口中显示的内容。 11. 菜单浏览器 AutoCAD 2009新提供了菜单浏览 器。单击此菜单浏览器,AutoCAD 会将浏览器展开,如右图所示。 通过菜单浏览器,能够显示所有的 菜单,执行对于的AutoCAD命令。
