AUTOCAD建筑制图教程1
cad化工(建筑)制图完整教案

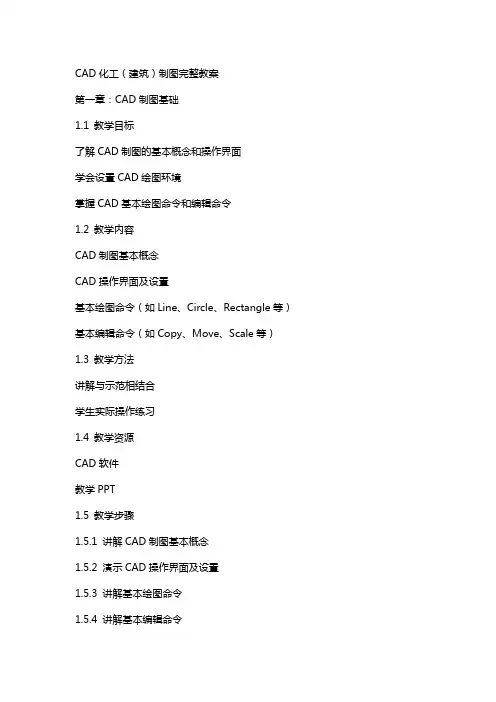

CAD化工（建筑）制图完整教案第一章：CAD制图基础1.1 教学目标了解CAD制图的基本概念和操作界面学会设置CAD绘图环境掌握CAD基本绘图命令和编辑命令1.2 教学内容CAD制图基本概念CAD操作界面及设置基本绘图命令（如Line、Circle、Rectangle等）基本编辑命令（如Copy、Move、Scale等）1.3 教学方法讲解与示范相结合学生实际操作练习1.4 教学资源CAD软件教学PPT1.5 教学步骤1.5.1 讲解CAD制图基本概念1.5.2 演示CAD操作界面及设置1.5.3 讲解基本绘图命令1.5.4 讲解基本编辑命令1.5.5 学生实际操作练习第二章：二维绘图技巧2.1 教学目标学会使用CAD精确绘图工具掌握二维图形的基本绘制方法学会使用图层管理工具2.2 教学内容精确绘图工具（如Snap、Grid等）二维图形绘制方法（如Polyline、Spline等）图层管理（如创建、删除、修改图层等）2.3 教学方法讲解与示范相结合学生实际操作练习2.4 教学资源CAD软件教学PPT2.5 教学步骤2.5.1 讲解精确绘图工具2.5.2 演示二维图形绘制方法2.5.3 讲解图层管理工具2.5.4 学生实际操作练习第三章：三维绘图基础了解三维绘图的基本概念和操作界面学会设置三维绘图环境掌握三维基本绘图命令和编辑命令3.2 教学内容三维绘图基本概念三维绘图操作界面及设置基本三维绘图命令（如Cube、Sphere等）基本编辑命令（如Copy、Move、Scale等）3.3 教学方法讲解与示范相结合学生实际操作练习3.4 教学资源CAD软件教学PPT3.5 教学步骤3.5.1 讲解三维绘图基本概念3.5.2 演示三维绘图操作界面及设置3.5.3 讲解基本三维绘图命令3.5.4 讲解基本编辑命令3.5.5 学生实际操作练习第四章：三维建模技巧学会使用CAD三维建模工具掌握三维模型的基本创建方法学会使用材质和贴图4.2 教学内容三维建模工具（如Extrude、Revolution等）三维模型创建方法（如Box、Sphere等）材质和贴图的使用4.3 教学方法讲解与示范相结合学生实际操作练习4.4 教学资源CAD软件教学PPT4.5 教学步骤4.5.1 讲解三维建模工具4.5.2 演示三维模型创建方法4.5.3 讲解材质和贴图的使用4.5.4 学生实际操作练习第五章：CAD化工（建筑）制图实例5.1 教学目标学会使用CAD进行化工（建筑）制图掌握CAD制图的技巧和方法学会从实际工程中提取有用信息并进行制图5.2 教学内容CAD化工（建筑）制图实例分析CAD制图技巧和方法实际工程中的应用5.3 教学方法讲解与示范相结合学生实际操作练习5.4 教学资源CAD软件教学PPT5.5 教学步骤5.5.1 讲解CAD化工（建筑）制图实例5.5.2 演示CAD制图技巧和方法5第六章：CAD化工设备绘制6.1 教学目标学习化工设备的基本结构和绘制方法掌握CAD软件中化工设备图块的创建和使用学会使用CAD绘制化工设备轴测图6.2 教学内容化工设备的基本结构化工设备图块的创建和使用化工设备轴测图的绘制方法6.3 教学方法讲解与示范相结合学生实际操作练习6.4 教学资源CAD软件教学PPT6.5 教学步骤6.5.1 讲解化工设备的基本结构6.5.2 示范化工设备图块的创建和使用6.5.3 讲解化工设备轴测图的绘制方法6.5.4 学生实际操作练习第七章：CAD建筑平面图绘制7.1 教学目标学习建筑平面图的基本内容和绘制方法掌握CAD软件中建筑平面图的绘制技巧学会使用CAD绘制建筑平面图7.2 教学内容建筑平面图的基本内容建筑平面图的绘制方法CAD软件中建筑平面图的绘制技巧7.3 教学方法讲解与示范相结合学生实际操作练习7.4 教学资源CAD软件教学PPT7.5 教学步骤7.5.1 讲解建筑平面图的基本内容7.5.2 示范建筑平面图的绘制方法7.5.3 讲解CAD软件中建筑平面图的绘制技巧7.5.4 学生实际操作练习第八章：CAD建筑立面图绘制8.1 教学目标学习建筑立面图的基本内容和绘制方法掌握CAD软件中建筑立面图的绘制技巧学会使用CAD绘制建筑立面图8.2 教学内容建筑立面图的基本内容建筑立面图的绘制方法CAD软件中建筑立面图的绘制技巧8.3 教学方法讲解与示范相结合学生实际操作练习8.4 教学资源CAD软件教学PPT8.5 教学步骤8.5.1 讲解建筑立面图的基本内容8.5.2 示范建筑立面图的绘制方法8.5.3 讲解CAD软件中建筑立面图的绘制技巧8.5.4 学生实际操作练习第九章：CAD建筑剖面图绘制9.1 教学目标学习建筑剖面图的基本内容和绘制方法掌握CAD软件中建筑剖面图的绘制技巧学会使用CAD绘制建筑剖面图9.2 教学内容建筑剖面图的基本内容建筑剖面图的绘制方法CAD软件中建筑剖面图的绘制技巧9.3 教学方法讲解与示范相结合学生实际操作练习9.4 教学资源CAD软件教学PPT9.5 教学步骤9.5.1 讲解建筑剖面图的基本内容9.5.2 示范建筑剖面图的绘制方法9.5.3 讲解CAD软件中建筑剖面图的绘制技巧9.5.4 学生实际操作练习第十章：CAD化工（建筑）制图综合练习10.1 教学目标综合运用所学知识进行化工（建筑）制图提高CAD制图速度和准确性学会对CAD图纸进行审查和修改10.2 教学内容综合练习题目的选择和分析CAD制图速度和准确性的提高图纸审查和修改的方法10.3 教学方法讲解与示范相结合学生实际操作练习10.4 教学资源CAD软件教学PPT10.5 教学步骤10.5.1 讲解综合练习题目的选择和分析10.5.2 示范CAD制图速度和准确性的提高方法10.5.3 讲解图纸审查和修改的方法10.5.4 学生实际操作练习第十一章：CAD化工管道布局11.1 教学目标学习化工管道的布局原理和绘制方法掌握CAD软件中管道线路的规划与绘制学会使用CAD绘制化工管道布局图11.2 教学内容化工管道布局原理管道线路规划与绘制方法化工管道布局图的绘制技巧11.3 教学方法讲解与示范相结合学生实际操作练习11.4 教学资源CAD软件教学PPT11.5 教学步骤11.5.1 讲解化工管道布局原理11.5.2 示范管道线路规划与绘制方法11.5.3 讲解化工管道布局图的绘制技巧11.5.4 学生实际操作练习第十二章：CAD电气图绘制12.1 教学目标学习电气图的基本内容和绘制方法掌握CAD软件中电气图的绘制技巧学会使用CAD绘制电气原理图和电气安装图12.2 教学内容电气图的基本内容电气原理图和电气安装图的绘制方法CAD软件中电气图的绘制技巧12.3 教学方法讲解与示范相结合学生实际操作练习12.4 教学资源CAD软件教学PPT12.5 教学步骤12.5.1 讲解电气图的基本内容12.5.2 示范电气原理图和电气安装图的绘制方法12.5.3 讲解CAD软件中电气图的绘制技巧12.5.4 学生实际操作练习第十三章：CAD三维建模与渲染13.1 教学目标学习CAD三维建模的基本方法和技巧掌握CAD三维渲染的设置和效果呈现学会使用CAD进行三维建模和渲染13.2 教学内容三维建模的基本方法和技巧三维渲染的设置和效果呈现CAD软件中的三维建模和渲染操作13.3 教学方法讲解与示范相结合学生实际操作练习13.4 教学资源CAD软件教学PPT13.5 教学步骤13.5.1 讲解三维建模的基本方法和技巧13.5.2 示范三维渲染的设置和效果呈现13.5.3 讲解CAD软件中的三维建模和渲染操作13.5.4 学生实际操作练习第十四章：CAD化工（建筑）制图高级技巧14.1 教学目标学习CAD制图的高级技巧和应用掌握CAD软件中的高级绘图和编辑命令学会使用CAD进行复杂图形的绘制和设计14.2 教学内容CAD制图高级技巧和应用高级绘图和编辑命令的使用复杂图形的绘制和设计方法14.3 教学方法讲解与示范相结合学生实际操作练习14.4 教学资源CAD软件教学PPT14.5 教学步骤14.5.1 讲解CAD制图高级技巧和应用14.5.2 示范高级绘图和编辑命令的使用14.5.3 讲解复杂图形的绘制和设计方法14.5.4 学生实际操作练习第十五章：CAD化工（建筑）制图项目实践15.1 教学目标综合运用所学知识进行化工（建筑）制图项目实践提高CAD制图的实用性和准确性学会对CAD图纸进行审查、修改和完善15.2 教学内容项目实践题目的选择和分析CAD制图实用性和准确性的提高图纸审查、修改和完善的方法15.3 教学方法讲解与示范相结合学生实际操作练习15.4 教学资源CAD软件教学PPT15.5 教学步骤15.5.1 讲解项目实践题目的选择和分析15.5.2 示范CAD制图实用性和准确重点和难点解析本文主要介绍了CAD化工（建筑）制图的完整教案，包括制图基础、二维绘图技巧、三维绘图基础、三维建模技巧、实例分析、建筑平面图、建筑立面图、建筑剖面图的绘制，以及综合练习等内容。
AutoCAD初级绘图指南
AutoCAD初级绘图指南第一章：AutoCAD软件简介AutoCAD是一种流行的计算机辅助设计（CAD）软件，广泛应用于建筑、工程和制图领域。
它具备强大的绘图和编辑功能，能够帮助用户创建高质量的二维和三维设计图纸。
1.1 AutoCAD的发展历史AutoCAD由美国建筑师John Walker于1982年开发，最初用于简化机械工程设计流程。
随着技术的发展，AutoCAD逐渐扩展到其他领域，并成为全球领先的CAD软件之一。
1.2 AutoCAD的应用领域AutoCAD广泛应用于建筑设计、土木工程、电气工程、室内设计等领域。
它可以用于制作平面图、立体图、流程图、零件图等不同类型的图纸。
第二章：AutoCAD界面和基本操作2.1 AutoCAD界面介绍AutoCAD界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组成。
熟悉界面布局对于提高工作效率至关重要。
2.2 AutoCAD基本操作在开始使用AutoCAD之前，我们需要掌握一些基本的操作技巧。
这包括选择、移动、复制、删除、缩放和旋转图形等基本操作。
第三章：绘图命令和工具3.1 绘图命令介绍AutoCAD提供了许多绘图命令，用于创建和编辑图形。
我们将介绍常用的绘图命令，包括线段、圆、矩形、多边形和椭圆等。
3.2 图形编辑工具除了绘图命令外，AutoCAD还提供了强大的图形编辑工具，用于修改和调整已有的图形。
这些工具包括偏移、修剪、延伸和镜像等。
第四章：图层管理4.1 图层概念和作用图层是AutoCAD中一种重要的管理工具，用于控制和组织绘图中的不同元素。
通过使用图层，我们可以对图形进行分组、控制显示和管理图形属性等。
4.2 图层操作在AutoCAD中，我们可以创建、重命名、删除和切换图层。
此外，我们还可以调整图层的显示属性、颜色、线型和线宽等。
第五章：尺寸和标注5.1 尺寸和标注的作用尺寸和标注对于图纸的理解和使用至关重要。
通过尺寸和标注，我们可以表达图形的大小、距离和角度等信息。
2019CAD中文版建筑制图教程
默认情况下，绘图窗口的坐标系统是世界坐标系，用 户在屏幕左下角可以看到表示世界坐标系的图标。该坐标 系x轴是水平的，y轴是竖直的，z轴则垂直于屏幕，正方 向指向屏幕外。
当进行二维绘图时，只需在xy平面内指定点的位置。 点位置的坐标表示方式有绝对直角坐标、绝对极坐标、相 对直角坐标和相对极坐标等。绝对坐标值是相对于原点的 坐标值，而相对坐标值则是相对于另一个几何点的坐标值。
5
§1.2AutoCAD基本操作
§1.2.1 调用命令
1. 使用键盘执行命令：命令行中输入命令全称或简称。 方括弧“[ ]”中以“/”隔开的内容表示各个选项。若 要选择某个选项，则需输入圆括号中的字母，可以是大写 形式，也可以是小写形式。 尖括号“”中的内容是当前默认值。
2. 利用鼠标执行命令。 选择一个菜单命令或单击工具栏上的命令按钮，系统就执 行相应的命令。利用 AutoCAD 绘图时，用户多数情况下是 通过鼠标执行命令的。
图层状态主要包括打开与关闭、冻结与解冻、锁定与 解锁和打印与不打印等，系统用不同形式的图标表示这些 状态。用户可通过【图层特性管理器】对话框对图层状态 进行控制 。
2019/11/29
AutoCAD 2019中文版建筑制图基础教程
17
§1.3.4 修改非连续线型的外观
非连续线型是由短横线、空格等构成的重复图案，图 案中的短线长度、空格大小是由线型比例来控制的。
19
§2.1 对象捕捉与点的绘制
§2.1.1 对象捕捉
1. 常用的对象捕捉方式
2. 4种调用对象捕捉功能的方法
1）用鼠标右键单击状态栏上的【对象捕捉】 按钮，弹出快捷菜单。
用AutoCAD画建筑平面图步骤实例
绘制楼梯
使用直线命令（L）绘制楼梯的 轮廓线，注意楼梯的宽度和步数。
使用修剪命令（TR）对楼梯轮 廓线进行修剪和调整，使其符合
建筑的实际尺寸。
根据需要，使用填充命令（H） 为楼梯添加填充图案，增强视觉
效果。
绘制阳台
使用直线命令（L）绘制阳台的 轮廓线，注意阳台的宽度和位置。
THANKS
感谢观看
系统将自动计算角度值，并在选定线段交叉处放置标
注。
04
添加文字注释
单行文字
01
单行文字
在AutoCAD中，可以使用单行 文字工具在建筑平面图中添加简 短的文字说明。
文字内容
02
03
文字位置
单行文字通常用于标注、说明或 标识，例如房间名称、门窗编号 等。
选择适当的位置，将单行文字放 置在建筑平面图中，确保文字清 晰可见且不影响整体布局。
根据需要创建新的图层，并 设置图层的名称、颜色、线 型和线宽等属性。
根据需要调整栅格和捕捉设 置，以便更好地对齐和定位 图形元素。
02
绘制建筑平面图
绘制建筑轴线
01
打开AutoCAD软件，新建一个文件。
02
使用直线命令（L）绘制建筑轴线，确定建筑的主要 方向和尺寸。
03
根据需要，使用修剪命令（TR）对轴线进行修剪和 调整。
绘制墙体
使用直线命令（L）绘制建筑的 外墙线，注意墙线的位置和间 距。
使用偏移命令（O）将外墙线 向内偏移，以创建内墙线。
使用修剪命令（TR）对墙线进 行修剪和调整，使其符合建筑 的实际尺寸。
绘制门窗
01
cad建筑制图教程

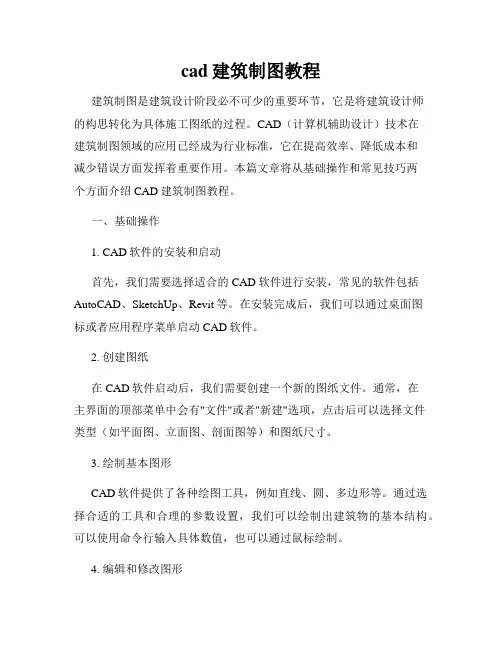

cad建筑制图教程建筑制图是建筑设计阶段必不可少的重要环节，它是将建筑设计师的构思转化为具体施工图纸的过程。
CAD（计算机辅助设计）技术在建筑制图领域的应用已经成为行业标准，它在提高效率、降低成本和减少错误方面发挥着重要作用。
本篇文章将从基础操作和常见技巧两个方面介绍CAD建筑制图教程。
一、基础操作1. CAD软件的安装和启动首先，我们需要选择适合的CAD软件进行安装，常见的软件包括AutoCAD、SketchUp、Revit等。
在安装完成后，我们可以通过桌面图标或者应用程序菜单启动CAD软件。
2. 创建图纸在CAD软件启动后，我们需要创建一个新的图纸文件。
通常，在主界面的顶部菜单中会有"文件"或者"新建"选项，点击后可以选择文件类型（如平面图、立面图、剖面图等）和图纸尺寸。
3. 绘制基本图形CAD软件提供了各种绘图工具，例如直线、圆、多边形等。
通过选择合适的工具和合理的参数设置，我们可以绘制出建筑物的基本结构。
可以使用命令行输入具体数值，也可以通过鼠标绘制。
4. 编辑和修改图形在建筑设计的过程中，往往需要对已有的图形进行编辑和修改。
CAD软件提供了一系列的编辑工具，例如移动、复制、旋转、缩放等。
通过使用这些工具，我们可以对已有的图形进行调整和改进。
二、常见技巧1. 图层的使用为了方便管理和编辑CAD绘图，我们可以使用图层分离不同元素。
例如，我们可以将墙体、门窗、家具等元素分别放置在不同的图层上。
这样，在需要修改某个元素时，我们只需要打开对应的图层进行操作，而无需关注其他元素。
2. 尺寸标注在建筑图纸中，尺寸标注是必不可少的要素之一。
它能够清晰地表达建筑物的尺寸和比例关系。
CAD软件提供了尺寸标注工具，我们可以通过选择合适的工具和放置位置，将尺寸直接标注在图纸上。
3. 图像导入和导出在建筑设计中，有时我们需要从其他软件或者互联网上导入图像或者图纸。
CAD软件支持各种图像文件格式的导入，例如JPEG、PNG、PDF等。
2024版cad建筑制图完整教程[1]
![2024版cad建筑制图完整教程[1]](https://img.taocdn.com/s3/m/142c7ead9a89680203d8ce2f0066f5335a8167ae.png)
cad建筑制图完整教程•CAD建筑制图概述•CAD建筑制图基础操作•建筑平面图绘制技巧与实践•建筑立面图、剖面图及详图绘制方法目录•三维建模在建筑制图中应用•CAD建筑制图综合案例实战CAD 建筑制图概述01CAD技术及其在建筑领域应用CAD技术定义计算机辅助设计（Computer-AidedDesign，CAD）是一种利用计算机及其图形设备帮助设计人员进行设计工作的方法和技术。
建筑领域应用CAD技术在建筑领域广泛应用于建筑设计、结构设计、水暖电设计、景观设计等各个阶段，可大幅提高设计效率和质量。
建筑制图基本概念与原则基本概念建筑制图是建筑设计过程中，将设计方案以图形、符号和文字等形式表达出来的过程。
制图原则建筑制图应遵循准确性、清晰性、规范性、美观性等原则，确保图纸能够准确传达设计意图，便于施工和交流。
常见CAD软件AutoCAD、Revit、SketchUp等是建筑领域常用的CAD软件，各具特点和优势。
软件功能CAD软件提供丰富的绘图工具、编辑功能、图层管理、尺寸标注、渲染等功能，支持二维和三维设计。
学习资源各大CAD软件官网、在线教育平台、专业书籍等都是学习CAD建筑制图的好资源。
CAD建筑制图软件简介CAD 建筑制图基础操作02包括标题栏、菜单栏、工具栏、绘图区、命令行窗口等。
启动CAD 软件并熟悉界面包括设置绘图单位、界限、背景颜色、线型比例等。
设置绘图环境如直线（LINE ）、圆（CIRCLE ）、矩形（RECTANGLE ）等基础绘图命令。
学习基本命令界面介绍与基本设置绘制直线使用LINE命令，通过指定起点和终点绘制直线。
绘制圆使用CIRCLE命令，通过指定圆心和半径或直径绘制圆。
绘制矩形使用RECTANGLE命令，通过指定对角线上的两个点绘制矩形。
绘制多边形使用POLYGON命令，通过指定多边形的边数和中心点绘制多边形。
绘制基本图形元素修剪对象使用TRIM 命令，将选定的对象修剪到与其他对象的交点处。
使用AutoCAD进行建筑平面布置教程
使用AutoCAD进行建筑平面布置教程第一章：AutoCAD简介AutoCAD是一种由美国Autodesk公司开发的计算机辅助设计（CAD）软件，广泛应用于建筑、制造和工程行业。
它提供了一系列强大的工具和功能，使得用户能够创建、编辑和分享各种数字化设计和绘图。
第二章：创建建筑平面图1. 如何开始一个新的AutoCAD项目？- 打开AutoCAD软件。
- 点击"新建"，选择"启动"。
- 在弹出的窗口中选择绘图模板，例如"图块信息（布局1：1）"。
- 点击"确定"，开始绘图。
2. 绘制建筑的外轮廓- 使用线段工具（Line）绘制建筑物的外墙轮廓。
- 点击"直线"按钮，依次点击建筑轮廓的每个角点，形成闭合图形。
- 在完成外轮廓后，按下"Enter"键结束线段绘制。
3. 绘制房间分隔墙- 使用绘图工具（Rectangle）绘制房间的外框。
- 点击"矩形"按钮，选择两个对角点，确定房间的大小。
- 在房间外框内使用修剪工具（Trim）修剪外墙线段，形成房间分隔墙。
第三章：使用图层进行布置1. 创建图层- 点击"图层"按钮，打开图层管理器。
- 点击"新建图层"按钮，输入图层名称和颜色。
- 确定图层设置后，点击"确定"。
2. 设置图层属性- 选择建筑物外墙轮廓图层。
- 点击"属性"按钮，在属性编辑器中设置线型、线宽等属性。
- 将外墙轮廓绘图对象放置在所设置的图层中。
3. 创建其他图层- 创建分隔墙、门、窗户等其他图层。
- 为每个图层设置不同的颜色和属性，以便更好地区分不同的元素。
第四章：添加房间和装饰元素1. 添加房间- 点击"插入"按钮，选择"块"选项。
《建筑CAD》课件
广西交通职业技术学院
2.1.6 Rectangle（绘制矩形）
绘制矩形命令是Rectangle。启动Rectangle命令有以 下3种方法： 下拉菜单【Draw】 Rectangle命令。 单击Draw工具栏上的Rectangle工具按钮。 在Command：提示下输入Rectangle（简捷命REC） 并回车。 启动Rectangle命令后，命令行给出如下提示： Specify first corner point or [Chamfer/Elevation/Fillet Thickness/Width]：在此提示下要求确定矩形第一个角点。 确定了第一个角点后，在出现的提示Specify other corner point：下确定另一个角点绘出矩形。
§1.6 预备知识
坐标系
广西交通职业技术学院
绝对坐标 --绝对直角坐标 x，y --绝对极坐标 距离<角度 相对坐标 --相对直角坐标 @∆x，∆y --相对极坐标 @∆距离<角度
广西交通职业技术学院
设置绘图环境
系统参数
绘图单位
绘图界限
广西交通职业技术学院
一、 设置绘图界限
绘图界限就是表明用户的工作区域和图纸的边 界。设置绘图界限的目的是为了避免用户所绘制的 图形超出某个范围。 在AutoCAD2006中，有以下两种方法可以设置 边界： 下拉菜单【Format】 Drawing Limits命令。 在Command：提示下输入Limits，并回车。
广西交通职业技术学院
2.1.4-2 MultiLine（绘制多线）
绘制多线的命令是Multiline，用于绘制多条平移线 段。启动Multiline命令有3种方法： 下拉菜单【Draw】 Multiline命令。 单击Draw工具栏上的Multiline按钮。 在Command：提示下输入MultiLine（简捷命令 ML）并回车。 启动MultiLine命令后，命令行给出如下提示： Current settings: Justification = Top, Scale = 20.00, Style = STANDARD Specify start point or [Justification/Scale/Style]： 要求用户确定多线的第一点。
Auto CAD工程制图实用教程 第1章
AutoCAD(Autodesk Computer Aided Design)是美国 Autodesk公司首次于1982年开发的通用计算机辅助绘图与设 计软件包，能够绘制平面图形与三维图形、标注图形尺寸、 渲染图形以及打印输出图纸，深受广大工程技术人员的欢迎。 由于它具有功能强大、易于掌握、使用方便、体系结构开放 等特点，因而广泛应用于土木建筑、装饰装潢、城市规划、 园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻 工化工等诸多领域。结合不同的行业客户，Autodesk开发了 行业专用的版本和插件：在机械设计与制造行业中发行了 AutoCAD Mechanical版本；在电子电路设计行业中发行了 AutoCAD Electrical版本；在勘测、土方工程与道路设计行 业中发行了Autodesk Civil 3D版本；而在学校的教学、培训 中所用的一般都是AutoCAD Simplified版本，即AutoCAD通 用版本。
软件AutoCAD 2007的图标和名称；当前文件标题栏显示当前
图形文件的图标和名称等。如果是AutoCAD默认的图形文件， 其名称为DrawingN.dwg(N是数字)。在当前程序标题栏中，最
左边是AutoCAD 2007的图标，单击它将会弹出AutoCAD窗控
下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗 口、关闭AutoCAD等操作。标题栏最右边的按钮，可以最小化、 最大化窗口显示或关闭AutoCAD等。在当前文件标题栏中，也 可对当前文件进行相应的操作。
单外，还包括标题栏、菜单栏、8个工具栏、绘图区、命令
行及状态栏等元素，其组成如图1.3所示。
第1章 AutoCAD的基础知识
图1.3 “AutoCAD 2007”的用户界面
第1章 AutoCAD的基础知识
cad建筑制图完整教案
CAD建筑制图完整教案第一章：CAD建筑制图基础1.1 教学目标了解CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧1.2 教学内容CAD建筑制图简介CAD建筑制图的操作界面基本绘图工具的使用基本编辑工具的使用视图控制和图层管理1.3 教学步骤导入CAD建筑制图的基本概念和术语演示CAD建筑制图的操作界面和基本工具练习使用基本绘图工具和编辑工具讲解视图控制和图层管理的方法1.4 练习与作业绘制简单的建筑平面图熟悉并掌握基本绘图工具和编辑工具的使用第二章：建筑平面图的绘制2.1 教学目标了解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧2.2 教学内容建筑平面图的基本概念和绘制方法建筑平面图的标注和符号建筑平面图的绘制技巧2.3 教学步骤导入建筑平面图的基本概念和绘制方法演示建筑平面图的标注和符号的使用练习绘制建筑平面图讲解建筑平面图的绘制技巧2.4 练习与作业绘制一个简单的建筑平面图熟悉并掌握建筑平面图的标注和符号的使用第三章：建筑立面图的绘制3.1 教学目标了解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧3.2 教学内容建筑立面图的基本概念和绘制方法建筑立面图的标注和符号建筑立面图的绘制技巧3.3 教学步骤导入建筑立面图的基本概念和绘制方法演示建筑立面图的标注和符号的使用练习绘制建筑立面图讲解建筑立面图的绘制技巧3.4 练习与作业绘制一个简单的建筑立面图熟悉并掌握建筑立面图的标注和符号的使用第四章：建筑剖面图的绘制4.1 教学目标了解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧4.2 教学内容建筑剖面图的基本概念和绘制方法建筑剖面图的标注和符号建筑剖面图的绘制技巧4.3 教学步骤导入建筑剖面图的基本概念和绘制方法演示建筑剖面图的标注和符号的使用练习绘制建筑剖面图讲解建筑剖面图的绘制技巧4.4 练习与作业绘制一个简单的建筑剖面图熟悉并掌握建筑剖面图的标注和符号的使用第五章：建筑透视图的绘制5.1 教学目标了解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧5.2 教学内容建筑透视图的基本概念和绘制方法建筑透视图的标注和符号建筑透视图的绘制技巧5.3 教学步骤导入建筑透视图的基本概念和绘制方法演示建筑透视图的标注和符号的使用练习绘制建筑透视图讲解建筑透视图的绘制技巧5.4 练习与作业绘制一个简单的建筑透视图熟悉并掌握建筑透视图的标注和符号的使用第六章：建筑详图的绘制6.1 教学目标了解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧6.2 教学内容建筑详图的基本概念和绘制方法建筑详图的标注和符号建筑详图的绘制技巧6.3 教学步骤导入建筑详图的基本概念和绘制方法演示建筑详图的标注和符号的使用练习绘制建筑详图讲解建筑详图的绘制技巧6.4 练习与作业绘制一个简单的建筑详图熟悉并掌握建筑详图的标注和符号的使用第七章：建筑模型的建立7.1 教学目标了解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧7.2 教学内容建筑模型的基本概念和建立方法建筑模型的类型和用途建筑模型的建立技巧7.3 教学步骤导入建筑模型的基本概念和建立方法演示建筑模型的建立过程练习建立建筑模型讲解建筑模型的建立技巧7.4 练习与作业建立一个简单的建筑模型熟悉并掌握建筑模型的建立技巧第八章：建筑图纸的打印与输出8.1 教学目标了解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧8.2 教学内容建筑图纸的打印和输出的基本方法建筑图纸的打印和输出的设置建筑图纸的打印和输出的技巧8.3 教学步骤导入建筑图纸的打印和输出的基本方法演示建筑图纸的打印和输出的设置练习建筑图纸的打印和输出讲解建筑图纸的打印和输出的技巧8.4 练习与作业打印和输出一个简单的建筑图纸熟悉并掌握建筑图纸的打印和输出的设置和技巧第九章：建筑制图的规范与标准9.1 教学目标了解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用9.2 教学内容建筑制图的规范和标准的重要性建筑制图的规范和标准的内容建筑制图的规范和标准的应用9.3 教学步骤导入建筑制图的规范和标准的重要性演示建筑制图的规范和标准的内容练习应用建筑制图的规范和标准讲解建筑制图的规范和标准的应用9.4 练习与作业按照建筑制图的规范和标准的要求完成一个建筑图纸熟悉并掌握建筑制图的规范和标准的内容和应用第十章：建筑制图的综合实践10.1 教学目标综合运用所学的建筑制图知识和技巧培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.2 教学内容综合运用建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.3 教学步骤导入综合实践的重要性演示解决实际建筑制图问题的过程练习综合运用建筑制图知识和技巧讲解提高建筑制图的综合实践能力的方法10.4 练习与作业完成一个综合性的建筑制图项目培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力重点和难点解析重点环节1：CAD建筑制图基础掌握CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧重点环节2：建筑平面图的绘制理解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧重点环节3：建筑立面图的绘制理解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧重点环节4：建筑剖面图的绘制理解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧重点环节5：建筑透视图的绘制理解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧重点环节6：建筑详图的绘制理解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧重点环节7：建筑模型的建立理解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧重点环节8：建筑图纸的打印与输出理解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧重点环节9：建筑制图的规范与标准理解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用重点环节10：建筑制图的综合实践综合运用所学的建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力本文档详细解析了CAD建筑制图的教学教案，包括基础操作、平面图、立面图、剖面图、透视图、详图的绘制，建筑模型的建立，图纸的打印与输出，制图规范与标准，以及综合实践等方面。
CTOAutoCAD建筑制图实例教程建筑平面图实例课件
CTO下载AutoCAD上建一筑制页图实例教返回主页
程建筑平面图实例
38
下面讲述在模型空间打印本章所绘建筑平面图的方法。 具体操作步骤如下：
下一页 CTO下载AutoCAD建筑制图实例返教回主页
程建筑平面图实例
27
8.8 打印输出 下一页
上一页
1．打开前面 保存的“建筑 平面图.dwg” 为当前图形文 件。
2．单击 【标准】工具 栏中的打印命 令按钮 ， 弹出【打印-模 型】对话框， 如图所示。
CTO下载AutoCAD建筑制图实例教 程建筑平面图实例
返回主页
28
8.8 打印输出 下一页
上一页
返回主页
3．在【打印-模型】对话框中的【打印机/绘图仪】选项 区域中的【名称】下拉列表框中选择系统所使用的绘图仪 类型，本例中选择“DWF6 ePlot.pc3”型号的绘图仪作为 当前绘图仪。
1）修改图纸的可打印区域
门图形块
插入门后的结果
下一页
CT上O下一载页AutoCAD建筑返制图回实主例页教
程建筑平面图实例
16
卫生间推拉门的绘制
插入全部门后的结果
厨房门的绘制
CT上O下一载页AutoCA返D建回筑主制页图实例教
程建筑平面图实例
17
8.5 标注文本
1. 标注水平方向文字
将“文本”层设置为 当前层，“数字”样式设 置为当前的文字样式。运 用单行文字命令标注文本, 水平方向文字的“旋转角 度”为0.
（6）单击对话框中的【另存为】按钮，在弹出的【另存为】对话框中， 将修改后的绘图仪另名保存为“DWF6 ePlot-（A3-H）”。
（7）单击【绘图仪配置编辑器-DWF6 ePlot.pc3】对话框中的【确定】 按钮，返回到【打印-模型】对话框。
AutoCAD制图新手自学入门教程
在“保存”或“另存为”对话框中，可以选择文件的保存路径和文件名。建议将文件保存在易于访问 的位置，并使用有意义的文件名以便日后查找。
批量打印技巧分享
使用发布功能
AutoCAD的“发布”功能可以一次性将多个布局或模型空间输出为PDF、DWF或打印 到纸质文档。用户可以在“发布”对话框中添加要输出的布局或模型空间，并设置输出
文本编辑
使用“DDEDIT”命令或双击已输入的文本进行编辑。可以修改文本 内容、属性及样式等。
尺寸标注工具应用
线性标注
使用“DIMLINEAR”命令或快捷键 “DLI”启动线性标注工具，标注两点 间的水平或垂直距离。
对齐标注
使用“DIMALIGNED”命令或快捷键 “DAL”启动对齐标注工具，标注两点 间的倾斜距离。
矩形和多边形的绘制
了解如何绘制矩形和多边形，以及如何修改它们的尺寸和形状。
图层、颜色和线型设置
学习如何创建和管理图层，设置颜色和线型，以便更好地组织和控 制图形元素。
复杂三维模型设计挑战
三维坐标系和视图理解
掌握AutoCAD中的三维坐标系和视图操作，以便更好地 定位和观察三维模型。
基本三维实体创建
半径/直径标注
使用“DIMRADIUS”或 “DIMDIAMETER”命令分别标注圆或 圆弧的半径和直径。
角度标注
使用“DIMANGULAR”命令或快捷键 “DAN”启动角度标注工具，标注两 条直线间的夹角。
图层管理与属性设置
创建图层
通过图层管理器创建新图层，并设 置图层名称、颜色、线型等属性。
图层切换
预览功能
在配置好打印参数后，可以点击“预览”按钮查看打印效果。预览界面支持缩放、平移等操作，方便用户检查打 印设置是否正确。
建筑工程CAD教学课件模块1AutoCAD基础知识及基本操作
单1.2击此A处ut编oC辑A母D版2标01题2经样典式工作界面
1.2.1 标题栏和菜单栏
1.标题栏 标题栏的功能是显示软件的名称、版本及当前绘制的图形 文件的文件名。在标题栏的右边为AutoCAD 2012的程序窗口 按钮，其功能是实现窗口的最小化、还原或最大化、关闭。运 行AutoCAD 2012，在没有打开任何图形文件的情况下，标题
图1-3所示为使用AutoCAD绘制的建筑施工图
单1.1击A此u处to编CA辑D母的版特标点题及样应式用
图1-4所示为使用AutoCAD绘制的建筑三维模型图单1.2击此A处ut编oC辑来自母D版2标01题2经样典式工作界面
AutoCAD 2012中文版提供了“AutoCAD经典”“草 图与注释”“三维基础”和“三维建模”4种工作空间模式 ，用户可根据需要对任何一种工作空间进行设置。
单1.1击A此u处to编CA辑D母的版特标点题及样应式用
1.1.2 AutoCAD在土木工程方面和建筑方面的应用
1.在土木工程方面的应用 AutoCAD在土木工程方面的应用相当普遍。使用它不仅可 以快速绘制二维施工图，还可以进行三维建模等工作，在工程 未完工之前就可以看到它的“真面目”，这对现场施工人员尽 快熟悉设计图纸，更快、更好完成施工任务具有很大的帮助。 随着AutoCAD绘图在工程中的作用越来越大，其在土木工程方 面的应用也越来越广泛。
单1.2击此A处ut编oC辑A母D版2标01题2经样典式工作界面 1.2.4 绘图区
单1.2击此A处ut编oC辑A母D版2标01题2经样典式工作界面
1.2.6 滚动条和状态栏
1.滚动条 在绘图区的下侧和右侧各有一个滚动条，可利用这两个 滚动条左右、上下的移动来观察图形。如果使用无滚轮的鼠 标，可以通过移动滚动条来观察图形。若需要关掉滚动条， 则可执行“工具”→“选项”命令，在打开的“选项”对话 框中选择“显示”选项卡，取消选中“图形窗口中显示滚动 条”复选框即可。
建筑工程cad教材
建筑工程cad教材建筑工程CAD教材一：CAD基础知识本章主要介绍CAD（计算机辅助设计）的基础知识。
首先，我们会了解CAD的定义、产生背景及其在建筑工程中的重要性。
然后，我们会介绍CAD软件的分类及其特点，以及CAD 的基本操作界面。
建筑工程CAD教材二：CAD绘图工具本章主要简介CAD的绘图工具。
首先，我们会学习CAD中的线段、直线、多边形等基本绘图工具的使用方法。
然后，我们会介绍一些高级绘图工具，如曲线、圆弧、椭圆等，以及它们的应用。
建筑工程CAD教材三：CAD图层管理本章重点介绍CAD图层管理技巧。
我们会学习如何创建、编辑、显示和隐藏图层，以及如何设置图层的属性和加粗线型等。
此外，我们会探讨如何使用图层来管理建筑工程图纸，使得绘图更加清晰和易于编辑。
建筑工程CAD教材四：CAD尺寸标注本章主要介绍CAD中的尺寸标注技巧。
我们会学习如何添加线性尺寸、径向尺寸、角度尺寸等不同类型的标注。
同时，我们会讲解如何设置标注的样式、文字样式、标注尺寸的单位等，以便为建筑工程图纸提供准确的尺寸信息。
建筑工程CAD教材五：CAD图块及符号库本章将介绍CAD中的图块和符号库的使用方法。
我们会学习如何创建图块、如何将图块插入绘图中，以及如何在库文件中管理和使用各种建筑工程符号。
此外，我们还会讲解如何创建和修改符号库，以及如何在绘图中快速引用符号。
建筑工程CAD教材六：CAD三维建模本章主要探讨CAD中的三维建模技术。
我们会学习如何创建三维实体、如何进行三维视图的切换、如何进行三维模型的编辑和渲染等。
同时，我们会介绍一些三维建模的工具和技巧，以便为建筑工程绘图提供更加真实和立体的效果。
建筑工程CAD教材七：CAD绘图模板本章主要介绍CAD中的绘图模板的使用方法。
我们会学习如何创建和编辑绘图模板，以及如何设置图纸的标准尺寸、图表边界、单位等。
此外，我们还会讲解如何创建自定义的绘图模板，以便为建筑工程绘图提供更加个性化和高效的工具。
《cad教学课件》01第一章autocad入门及绘图基础
1993年
AutoCAD 2000发布，引入了全新的用户界面 和3D建模功能。
2000年
AutoCAD 2004引入了参数化绘图和表格功能 。
AutoCAD的应用领域
01
建筑设计
用于绘制建筑平面
图、立面图、剖面
02
图等。
机械设计
用于绘制机械零件 、装配图等。
04
园林设计
用于绘制园林景观
03
、绿化规划等。
电子设计
用于绘制电路板和 电路设计。
AutoCAD的基本功能
2D绘图
包括直线、圆、弧线、多段线等 基本绘图功能。
编辑图形
提供移动、复制、旋转、缩放等 编辑命令，方便对图形进行修改。Fra bibliotek图层管理
支持创建、编辑和管理图层，方 便对图形进行组织和管理。
标注尺寸
提供线性、角度、半径和直径等 标注命令，方便对图形进行测量
《cad教学课件》01第一章autocad入
门及绘图基础
$number {01}
目 录
• AutoCAD软件简介 • AutoCAD绘图基础 • 绘制基础图形 • 文件管理及数据共享 • 课程总结与展望
01
AutoCAD软件简介
AutoCAD的发展历程
1982年
Autodesk公司推出AutoCAD 1.0，标志着CAD 软件的诞生。
注重实践，结合实际项目 应用
参加线上/线下培训班，提 高学习效率
THANKS
