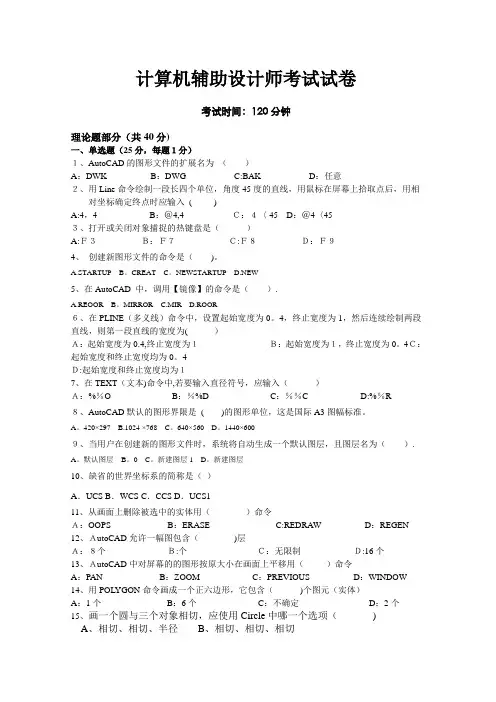

计算机辅助设计师考试试卷

计算机辅助设计师考试试卷

考试时间：120分钟

理论题部分（共40分）

一、单选题（25分，每题１分）

１、AutoCAD的图形文件的扩展名为( )

A：DWK B：DWG C：BAK D：任意

２、用Line命令绘制一段长四个单位，角度45度的直线，用鼠标在屏幕上拾取点后，用相对坐标确定终点时应输入( )

A：4,4 B：@4,4Ｃ：４< 45 D：@4<45

３、打开或关闭对象捕捉的热键盘是()

A：Ｆ３Ｂ：Ｆ７Ｃ：Ｆ８Ｄ：Ｆ９

4、创建新图形文件的命令是（）。

A.STARTUP

B.CREAT

C.NEWSTARTUP

D.NEW

5、在AutoCAD 中，调用【镜像】的命令是（）。

A.REOOR

B.MIRROR

C.MIR

D.ROOR

６、在PLINE(多义线)命令中，设置起始宽度为0.4，终止宽度为1，然后连续绘制两段直线，则第一段直线的宽度为（）

Ａ：起始宽度为0.4，终止宽度为１Ｂ：起始宽度为１，终止宽度为0.4Ｃ：起始宽度和终止宽度均为0.4

Ｄ：起始宽度和终止宽度均为１

7、在TEXT(文本)命令中，若要输入直径符号，应输入（）

Ａ：％％O B：%%D C：%%C D：%%R

８、AutoCAD默认的图形界限是（）的图形单位，这是国际A3图幅标准。

A.420×297

B.1024 ×768

C.640×560

D.1440×600

９、当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为（）。

A.默认图层

B.0

C.新建图层1

D.新建图层

10、缺省的世界坐标系的简称是（）

A．UCS B．WCS C．CCS D．UCS1

11、从画面上删除被选中的实体用（）命令

Ａ：OOPS B：ERASE C：REDRAW D：REGEN 12、ＡutoCAD允许一幅图包含（）层

Ａ：８个Ｂ：个Ｃ：无限制Ｄ：16个

13、ＡutoCAD中对屏幕的的图形按原大小在画面上平移用（）命令

A：PAN B：ZOOM C：PREVIOUS D：WINDOW 14、用POL YGON命令画成一个正六边形，它包含（）个图元（实体）

A：1个B：6个C：不确定D：2个

15、画一个圆与三个对象相切,应使用Circle中哪一个选项( )

A、相切、相切、半径

B、相切、相切、相切

C、3点

D、圆心、直径

16、所谓内接多边形是（）

A、多边形在圆内，多边形每边的中点在圆上

B、多边形在圆外，多边形的顶点在圆上

C、多边形在圆内，多边形的顶点在圆上

D、多边形在圆外，多边形每边的中点在圆上

17、在文字输入中，表示特殊字符“度”的代码是（）

A、%%o

B、%%d

C、%%p

D、%%c

18、外部定义块的命令是（）

A ：L

B ：Wblock C：Base D：Units

19、ＡutoCAD中，有一些系统确定的别名：如“L”代表命令“LINE”，那么层的命令的别名为：（）

A：L B：LA C：LAY D：PL

20、在ＡutoCAD使用ZOOM命令中时，以下选项尽可能大的显示图中所有实体（）

A ：ALL

B ：Window C：Extents D：Previous

21、ＡutoCAD系统中，把直线、圆弧的端点剪切到指定边界用（）命令

A ：MOVE B：CHANGE C：EXTEND D：TRIM

22、不影响图形显示的图层操作是（）

A、锁定图层

B、冻结图层

C、打开图层

D、关闭图层

23、在下列命令中，不具有复制功能的命令是（）

A、偏移命令

B、镜像命令

C、阵列命令

D、旋转命令

24、画多边形时不可用的是（）

A：边数? ,中心点, I?, 半径?（角角距）

B：边数? ,中心点, Ｃ?, 半径?（边角距）

C：边数? , e?, p1, p2（两点给边长）

D：中心点，边数？半径

25、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A．1个B．4个C．不一定D．5个

二、多选题（15分，每题3分）

１、在AutoCAD中，画圆的方法正确的有（）

Ａ．两点画圆Ｂ．三点画圆Ｃ．相切、相切、半径Ｄ．相切、相切、相切Ｅ．圆心、半径

２、在同一层上的物体，肯定（）

A：有一样的线型B：有一样的线型比例C：有一样的颜色D：有一样的可见性E：以上都是错误的

3、假设一幅图中用户已建立了DIM、WALL两层，若再建立一新层；则可用（）作为层名

A：0 B：W ALL 1 C：W ALL-1 D：DIM E：DIM-1

4、Offset能起作用的对象是（）

A：圆B：线C：正多边形D：文本E：矩形

5、下列正确的说法是（）

A：可以用来建立图形库B：节省存储空间C：便于修改图形D：图块只能用在同一个文件上E：图块只能建立在同一个图层上

操作题部分（60分每小题30分，共2题）

１、绘制以下图形并标注,

要求：设置图层，分别设置轴线、墙体、门窗、标注和楼梯层，颜色、线型、线宽自定义及可。

说明：门的大小为900，窗户的大小为1500，其它未标注尺寸自定义及可。２、绘制以下图形并标注
