速驰刻字机说明书
刻字机操作规程

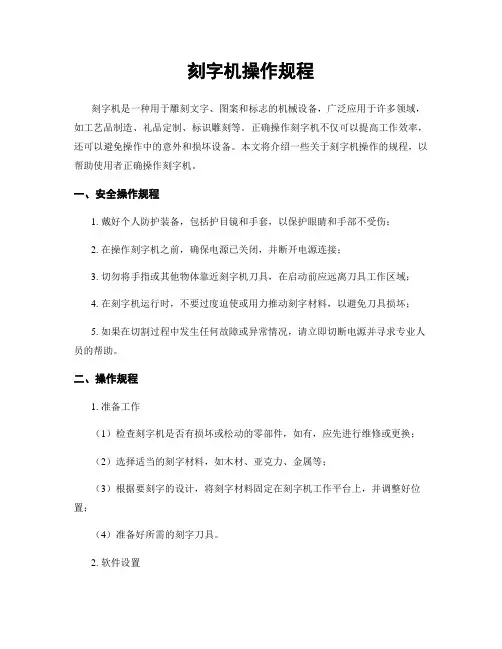

刻字机操作规程刻字机是一种用于雕刻文字、图案和标志的机械设备，广泛应用于许多领域，如工艺品制造、礼品定制、标识雕刻等。
正确操作刻字机不仅可以提高工作效率，还可以避免操作中的意外和损坏设备。
本文将介绍一些关于刻字机操作的规程，以帮助使用者正确操作刻字机。
一、安全操作规程1. 戴好个人防护装备，包括护目镜和手套，以保护眼睛和手部不受伤；2. 在操作刻字机之前，确保电源已关闭，并断开电源连接；3. 切勿将手指或其他物体靠近刻字机刀具，在启动前应远离刀具工作区域；4. 在刻字机运行时，不要过度迫使或用力推动刻字材料，以避免刀具损坏；5. 如果在切割过程中发生任何故障或异常情况，请立即切断电源并寻求专业人员的帮助。
二、操作规程1. 准备工作（1）检查刻字机是否有损坏或松动的零部件，如有，应先进行维修或更换；（2）选择适当的刻字材料，如木材、亚克力、金属等；（3）根据要刻字的设计，将刻字材料固定在刻字机工作平台上，并调整好位置；（4）准备好所需的刻字刀具。
2. 软件设置（1）在刻字机上安装并打开相应的刻字软件；（2）根据实际需要选择刻字字体、字号和间距等设置；（3）将需要刻字的设计导入刻字软件，根据设计要求进行编辑和调整。
3. 开始刻字（1）将电源线连接好，并打开电源开关；（2）通过软件控制面板，选择“开始刻字”；（3）根据软件指示完成相应的操作，例如选择刀具、刻字速度和刻字深度；（4）等待刻字机完成刻字过程，同时保持注意力集中以及观察刻字材料和刀具是否有异常情况。
4. 刻字完成（1）在刻字过程结束后，关闭电源开关，并切断电源；（2）小心地取下刻字材料，检查刻字效果是否符合预期；（3）如有需要，可以进行后续的抛光、清洗等加工处理；（4）清理刻字机的工作区域，包括废料和刻字粉尘。
三、维护保养1. 定期检查刻字机各部件是否存在松动、磨损或损坏的情况，如有问题及时修理或更换；2. 定期清洁刻字机各部件，避免灰尘或碎屑附着在机器上，影响刻字质量；3. 对于持续使用较长时间的刻字机，应进行润滑保养，以保持其正常运行；4. 对于不懂维修的问题，应及时请专业人员帮助维修。
雕刻机使用说明书(USB)
1、收到货后，请打开包装箱，取出雕刻机，轻拿轻放。认真查看机器是否损坏。
2、仔细核对雕刻机装箱清单，检查机器配件是否齐全。
以上如有任何问题，请及时与你的销售商联系。
以我们的其中一种机型 CNC3040 800W 四轴雕刻机为例
小型CNC雕刻机主要组成部分介绍：
如上图示，请将雕刻机组装连接起来，并用工具盒里的M6/M5螺丝分别按对应孔位的大小锁紧。
其中Step pin是指脉冲，Dir pin是指方向。
注意：如果设完后发现轴运行方向不对，只需在相应轴的Dir Low后面打勾或打叉即可改变方向。
2、电机参数设置（系统已默认设置为1605滚珠丝杆）
(1)、选择设置→电机调试菜单，如下图，首先设置X轴
我公司滚珠丝杆全部标配为1605型号，设置各轴的电机参数（以1605滚珠丝杆直径16为例，05为螺距，其他丝杆请根据实际情况计算）此57步进电机角度为1.8度。步进驱动以8细分为例:
确保限位开关都起作用下， 开关常亮绿灯。在mach3 mill软件中
点返回机床原点，机床原点在机床左上角。这时对应的XYZA红色竖条会变绿色
点击“加载G代码”按钮，如右图，载入光盘中对应机床型号
的“测试程序”导入然后点击“循环开始”， 机床能正常运动，
且无其它异响，测试合格。否则检查接线和软件。
注意：请在每次开机时候，最好回机床原点。
（c）、有关软件版权：本机附带软件为赠品，操作使用及本指南中所涉及的相关软件均来自互联网，原作者享有版权，因使用没有授权的软件造成的一切损失及法律问题由使用者自行承担。
8、数控雕刻机是依靠相关软件控制工作的，需要正确的软件设置才能正常运行，在没有完全确认设置正确的情况下冒然装刀试机可能造成危险或永久性损坏机器；软件安装、设置中请不要开启控制箱电源，以免发生误动作造成损坏。任何时候都不要在电控箱电源接通的情况下，插拔控制箱后面所有接口，否则引起的任何事故由操作者自行承担。
刻字机的使用方法

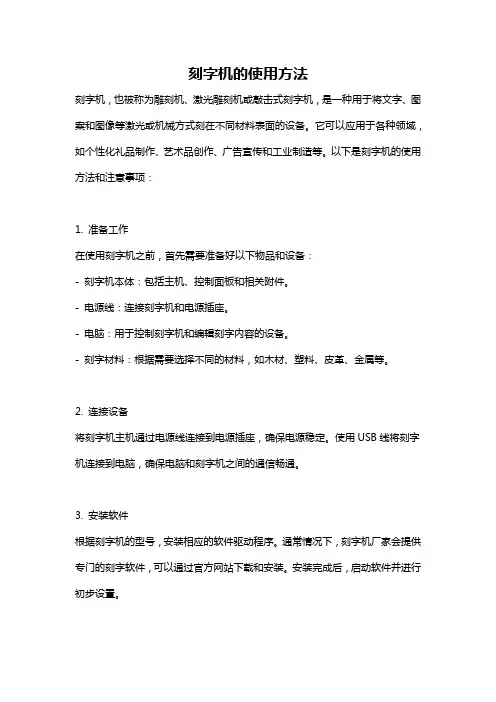

刻字机的使用方法刻字机，也被称为雕刻机、激光雕刻机或敲击式刻字机，是一种用于将文字、图案和图像等激光或机械方式刻在不同材料表面的设备。
它可以应用于各种领域，如个性化礼品制作、艺术品创作、广告宣传和工业制造等。
以下是刻字机的使用方法和注意事项：1. 准备工作在使用刻字机之前，首先需要准备好以下物品和设备：- 刻字机本体：包括主机、控制面板和相关附件。
- 电源线：连接刻字机和电源插座。
- 电脑：用于控制刻字机和编辑刻字内容的设备。
- 刻字材料：根据需要选择不同的材料，如木材、塑料、皮革、金属等。
2. 连接设备将刻字机主机通过电源线连接到电源插座，确保电源稳定。
使用USB线将刻字机连接到电脑，确保电脑和刻字机之间的通信畅通。
3. 安装软件根据刻字机的型号，安装相应的软件驱动程序。
通常情况下，刻字机厂家会提供专门的刻字软件，可以通过官方网站下载和安装。
安装完成后，启动软件并进行初步设置。
4. 编辑刻字内容在刻字软件中，可以选择字体、字号和字形等参数，以及添加额外的图案、图像等元素。
通过输入文字或导入图像，进行编辑和排版，确保所需的刻字内容和样式。
5. 调整刻字机设置在软件中，可以通过设置刻字机的参数，如刻字速度、功率、激光强度等来调整刻字效果。
这些参数的设置将根据所使用的材料和要实现的效果而有所差异。
6. 预览刻字效果在编辑和设置完成后，可以通过预览功能查看刻字效果。
在画布上显示的预览结果，可以帮助用户了解刻字的位置、大小和质量等。
7. 定位刻字位置将待刻字的材料安装在刻字机的工作台上，并根据预览结果来调整材料的位置和固定方式。
确保刻字位置准确无误。
8. 开始刻字在确认所有设置和定位无误后，可以点击软件中的“开始刻字”按钮，刻字机将开始自动操作。
在刻字过程中，保持设备和材料的稳定，并确保刻字区域周围无遮挡物。
9. 完成刻字刻字完成后，刻字机会停止，并发出提示音。
此时，可以打开刻字机主机，将已刻字的材料取出。
雕刻机使用说明书
雕刻机使用说明书使用说明书：雕刻机1. 概述雕刻机是一种用于进行工艺品、广告牌和装饰物等物体雕刻的专用设备。
本使用说明书旨在介绍雕刻机的使用方法和注意事项，以确保用户正确、安全地操作雕刻机。
2. 设备准备在操作雕刻机之前，请确保已经做好以下准备工作：a) 检查设备是否完好，如有损坏或故障，请勿使用。
b) 将雕刻材料准备好，并确保其表面光洁无尘。
c) 确保室内通风良好，避免有害气体积聚。
3. 操作步骤a) 打开电源开关，确保设备接通电源，然后等待设备初始化。
b) 将雕刻材料固定在雕刻工作台上，调整好位置和角度。
c) 利用控制面板上的功能键，选择需要的雕刻图案或程序。
d) 在开始雕刻之前，可以通过调整雕刻深度和速度设置来优化雕刻效果。
e) 点击“开始”按钮，雕刻机即开始进行雕刻操作。
f) 当雕刻完成后，关闭电源开关，待设备完全停止运行后，方可进行下一步操作。
4. 注意事项a) 在操作雕刻机时，请务必戴好防护眼镜、手套等装备，以免发生意外伤害。
b) 禁止将手指或其他物体伸入雕刻机运动轨道，避免夹伤。
c) 雕刻机使用过程中如有异常响声或其他故障，请立即停止使用并联系维修人员。
d) 雕刻机的工作环境应保持干燥、整洁，避免有害物质沾染设备。
e) 请按照操作手册中的维护保养要求，定期对设备进行清洁和保养。
5. 故障排除如果在使用雕刻机的过程中遇到以下问题，请参考以下排除方法：a) 设备无法启动：检查电源连接是否正常，排除电源问题。
b) 雕刻效果不佳：调整雕刻深度、速度等参数，或检查雕刻刀具是否磨损。
c) 设备运行过程中异常停止：检查设备有无卡住或雕刻材料不稳固等故障。
6. 维修与保养雕刻机作为一种精密设备，需要定期进行维护保养，以延长其使用寿命。
请按照操作手册中的维护保养指导进行操作，并定期联系专业维修人员进行设备检修与保养。
7. 免责声明本使用说明书仅供参考，并不承担任何直接或间接责任。
用户在使用雕刻机时，应严格遵守相关操作规范，并注意自身安全。
刻字机使用指南
刻字机使用指南
1．刻刀的使用
刻刀不宜伸出刀座过长，一般以半毫米之内为佳，同时注意刻小字时适当伸出长些，以避免刀座在不干胶上带走刻好的笔画。
刻小字宜用新刻刀并放慢速度，刻大字则不太讲究。
进口刻字机不宜用国产刀，因其刀尾角度不同，容易磨损刀座内部轴承造成刀座磨损。
不管进口还是国产刻字机都不宜用磨过的二次刀，因其表面已磨损，容易造成刀座内表面的磨损。
当刻出的字发生有带角现象时，先换刀以排除到的问题，如果换刀后现象依旧，那就应该是刀座的问题。
当刀座出现问题时，可尝试用刀柄蘸少许润滑油放到刀座里转动几下来改善，如仍无法解决，则该考虑更换刀座了。
雕刻机使用说明书
雕刻机使用说明书雕刻机用户手册一、雕刻机安装前注意事项1．切勿在闪电或打雷时安装此设备，切勿在潮湿的地方安装电源插座，请勿触摸未绝缘的电源线。
2．上机操作人员必须经过严格的培训操作过程中必须注意人身安全和机器的安全，并严格按操作规程来操作电脑雕刻机。
3．电源电压要求210V-230V，若电源电压不稳或周围有大功率的用电设备，请一定要在专业技术人员指导下选择稳压电源。
4．雕刻机，控制柜必须接地线，不可带电插数据电缆线。
5．操作人员切勿戴手套工作，最好戴上防护眼罩。
6．机械本体为钢结构龙门部分航空铝铸件，相对较软，在安装螺钉时（特别是安装雕刻电机时）不要太用力，以防滑丝。
7．刀具一定要装好并夹紧，保持刀具锋利，钝刀将使雕刻质量下降使电机过载。
8．请勿将手指伸进刀具工作范围，切勿将雕刻头拆下来另作它用。
不可加工含石白棉的材料。
9．不要超过机械加工范围，长时不工作时要切断电源，机器移动时，须有专业人员在场指导下进行。
10．如机器出现异常情况，请参阅操作手册故障排除一章或与经销商联系解决；以免造成人为损坏。
11．变频器12．凡与电脑连接的控制卡安装必须插紧并拧上螺丝。
二、雕刻机的组成及随机附件雕刻机装箱清单序号配件数量单位01 雕刻机主件 1 套02 控制柜 1 套03 USB手柄 1 套04 电源线 1 根05 数据线 1 根06 说明书 1 本07 扳手 2 把08 刀夹具7 个09 雕刻刀20 把10 水泵 1 台11 程序光盘 1 张三. 雕刻机技术参数及加工参数台面尺寸（MM）1300*2500 转速：（转/分）24000最大雕刻尺寸（MM）1300*2500 z轴行程（MM）200 外型尺寸（MM）1600×3100×1800mm分辩率(MM/脉冲0.001) 刀柄直径12.7\ 8\ 6 \3.175主轴电机功率5000W 手柄USB脱机控制加工参数(部分)材料加工方式切削深度刀具主轴转速有机玻璃切割/切透5mm 锥形刀<20000RPMPVC发泡板切割/切透2-3mm 锥形刀<20000RPM双色板切割/切透1-2mm 锥形刀<20000RPM1mmABS板切透锥形刀<20000RPM硬铝雕刻0.5mm/次锥形刀<10000RPM紫铜雕刻0.5mm/次锥形刀<10000RPM冷轧钢板雕刻0.4mm/次锥形刀<10000RPM大理石雕刻0.4mm/次锥形刀<10000RPM四机器安装警告：所有的操作须是断电下操作1，机械主体与控制箱的连接，2，将机器主体上的控制数据线端接到控制箱上。
雕刻机使用说明书
雕刻机使用说明书（2012版）目录1.概述1.1 说明1.2 产品结构2.运行环境2.1 硬件设备要求2.2 兼容软件3.操作说明3.1 注意事项3.2 仔细阅读说明书4.安装与配置4.1 机器连接4.2 软件安装4.3 驱动测试4.4 怎样配置软件5.测试5.1 手动测试5.2 机器调试6.变频器参数设置及附录6.1 变频器参数设置6.2 电控箱端口针脚功能定义6.3 步进电机驱动板说明7.常见问题8.保修及日常维护1.1 说明1.1.2 打开包装箱1.1.3 取出雕刻，请轻拿轻放1.1.4 检查机器是否完好1.1.5 仔细核对产品装箱清单，有问题请及时联系我们1.1.6 操作雕刻机前，请认真阅读说明书1.2 CNC雕刻机主要结构：如上图示将雕刻机及连接起来，并用螺丝锁紧。
2.1 硬件设备要求2.1.1 台式电脑，带并口（25 针 LPT 口）2.1.2 CPU：PⅢ以上2.1.3 内存：256M 以上2.1.4 硬盘：20G 以上2.1.5 操作系统：推荐 WIN XP ，WIN 7需要32位的2.1.6 屏幕分辨率：1024*768，推荐 1440*9002.2 兼容软件2.2.1 可兼容 Mach3/TYPE3/ArtCAM/文泰等多种 CAD/CAM 设计制作软件。
2.2.3 指令格式：指令格式：G 代码（tap,nc,ncc,text）仔细阅读说明书一请用户仔细阅读说明书，按照说明书上一步步的操作即可轻松掌握雕刻机基本的使用。
二如雕刻机操作方面有不懂的，请联系我们三我们不出售软件，因用户的用途和转换刀路的软件不同，在我们能力范围内提供帮助。
机器连接一首先请不要接通控制盒电源，将机器航空插头与控制盒连接好，确保接触良好，建议有条件的用户将雕刻机接地。
二将并口线一头连接在控制盒的并口，另一头与电脑并口（画红色圈的）相连，如台式机上没有并口，或者并口卡损坏，则可以用 PCI 转并口转接卡来扩展一个并口PCI 转并口卡------如下图建议购买卡上芯片上带有“CH352”或者“CH353”字样的并口卡，其他品牌的并口卡可能会影响到A轴的干扰。
刻字机快速使用指南
刻字机快速使用指南1. 简介刻字机是一种用于雕刻文字或图案的设备，广泛应用于制作木制艺术品、个性化礼品和家庭装饰等领域。
本文将向您介绍如何快速使用刻字机，并提供一些使用技巧和注意事项。
2. 准备工作在开始使用刻字机之前，您需要准备以下材料和设备：•刻字机：确保刻字机电路正常，刻字刀具完好无损。
•工作台：提供一个平整、稳固的表面，以便固定刻字机和工作材料。
•刻字材料：可以是木板、陶瓷、塑料等，确保其光滑平整，适合刻字。
•设计模板：您可以使用计算机软件或手工制作一个图案或文字模板，以指导刻字过程。
•安全装备：佩戴手套、眼镜等防护装备，确保使用过程中的安全。
3. 步骤3.1 安装刻字刀具首先，确保刻字机断电，并谨慎操作刻字刀具。
根据刻字机的型号和款式，您可以选择不同类型的刻字刀具。
通常，将刻字刀具插入刻字机插槽，并轻轻转动以确保刀具稳固固定。
3.2 固定工作材料将准备好的工作材料放置在工作台上，并使用夹子或固定装置将其牢固固定。
确保材料的表面光滑平整，并避免移动或晃动以达到最佳的刻字效果。
3.3 调整刻字机设置根据您的刻字需求，调整刻字机的设置。
大多数刻字机提供不同的速度和刻字深度选项。
根据材料的硬度和您的要求，选择适当的设置以确保刻字质量。
3.4 导入设计模板如果您使用了计算机软件制作了设计模板，可以将其导入到刻字机中。
连接刻字机和计算机，并按照刻字机软件的说明将设计模板传输到刻字机中。
确保模板的位置和大小与工作材料相匹配。
3.5 开始刻字确认所有设置和准备工作都完成后，可以开始刻字。
根据设计模板的指导，轻轻按下刻字机的启动按钮，使刻字刀具开始刻画工作。
保持刻字机平稳并遵循设计模板的轨迹，确保刻字过程中材料不移动。
3.6 完成刻字刻字完成后，刻字机会停止运行。
检查刻字效果，如果满意，则可以将工作材料从刻字机中取出。
小心处理刻字刀具，避免意外伤害。
如果需要，可以使用砂纸或其他修整工具对刻字进行精细修整。
刻字机怎么用
刻字机怎么用1. 简介刻字机是一种能够在各种材料上进行文字或图案刻印的工具。
它通常由主机、控制系统和刻字头组成，通过控制系统的设定，刻字机可以在不同材料上进行高精度的刻印操作。
本文将介绍刻字机的基本使用方法，帮助用户快速上手。
2. 准备工作在使用刻字机之前，需要做一些准备工作以确保操作的顺利进行。
首先，检查刻字机的供电情况，确保其与电源正确连接。
其次，准备好要刻印的材料，如木材、金属、玻璃等。
确保材料的表面平整，无灰尘或杂质。
最后，确保刻字头已正确安装在刻字机上，并根据需要调整刻字头的刻印深度和速度。
3. 刻字机的基本操作步骤步骤一：打开刻字机及控制系统首先，按下刻字机的电源开关，待刻字机启动后，启动其控制系统。
刻字机的控制系统通常由显示屏和操作按钮组成。
步骤二：设置刻印参数在刻字机的控制系统中，设置刻印的参数，包括字体、大小、深度等。
根据实际需求，选择适合的参数进行设置。
步骤三：选择刻印内容将要刻印的文字或图案输入到刻字机的控制系统中。
可以通过键盘、USB接口或网络连接等方式输入文字或导入图案文件。
步骤四：调整刻印位置在刻字机的控制系统中，通过选择合适的位置调整工作台或刻字头的位置，使其与要刻印的材料表面对齐。
步骤五：开始刻印确认参数设置和刻印位置调整无误后，点击开始刻印按钮，刻字机将开始自动进行刻印操作。
期间，可以监控刻印进度和质量。
步骤六：完成刻印刻字机完成刻印后，会自动停止工作。
此时，可以观察刻印效果，并及时清理刻字机和刻印材料的残留物。
4. 使用注意事项在使用刻字机时，需要注意以下事项，以确保操作的安全和刻印的质量：•刻印材料表面应平整，无灰尘或杂质，否则会影响刻印效果。
•刻字机的刻印头和刻印材料表面应保持平行，避免刻印偏斜。
•在刻印过程中，不要随便触摸刻印头和刻印材料，以防意外发生。
•注意刻字机的使用环境，确保通风良好，以保护操作者的安全。
•定期清理刻字机和刻印材料的残留物，以保持刻印质量和延长刻字机的使用寿命。
印字机(网印台)设备操作说明书
設備操作說明書
設備名稱印字機設備功能印字文件編號
設備型號廠商版本
一﹑面板說明﹕
2
6 3
5 1
4
1.底座
2.印字機平台
3.左右移動旋鈕
4.前后移動旋鈕
5.網板支撐架
6.網板上下移動旋鈕
二﹑操作﹕
1.調整左右﹑前后旋鈕﹐固定印字機平台。
2.用送外校驗的水平尺橫向放在印字機平台上﹐看水銀中水珠是否在規格
線中間如果在說明印字機平台水平﹐否則印字機平台左右不水平﹐需用木塊將印字機墊水平。
3.然后將水平尺縱放在印字機平台上﹐看水銀中水珠是否在規格線中間﹐
如果在說明印字機平台前后水平﹐否則不水平。
需用木塊墊到水平為止。
4.印字機平台水平后﹐將印字模具固定于印字機平台上﹐并將產品放在模
具中。
5.將網板固定于網板支撐架上。
5.1調節網板支撐架上下旋鈕使其與待印字產品相平行。
5.2左右移動網板使網板上的印字面置于產品中間。
6.調節完畢后﹐先印几顆產品讓班長看一看﹐OK后可繼續進行﹐否則重新
調整。
三﹑注意事項
1.印字完畢﹐網板印字機平台要保持清潔。
2.螺絲松動要及時通知相關單位處理。
3.印字機超出校正日期要主動拿儀校校正。
核准審核制作日期。
刻字机操作方法和步骤
刻字机操作方法和步骤
刻字机那家伙可真是个神奇的工具！咱先说说操作方法和步骤哈。
首先把要刻的图案或文字在软件里设计好，就像画家在画布上精心创作一样。
然后把刻字机连接到电脑上，这一步可不能马虎，得确保连接稳定，不然就像手机没电了一样让人抓狂。
接着把材料放到刻字机工作台上，调整好位置，就像给宝贝找个舒服的小窝。
启动刻字机，看着它精准地刻出你想要的图案和文字，哇，那感觉就像看着魔法在眼前发生一样。
操作刻字机的时候可得注意安全。
这可不是闹着玩的，就像开车要系安全带一样重要。
要确保周围环境整洁，没有杂物干扰，不然刻字机可能会“发脾气”哦。
还有，操作过程中千万别把手伸进刻字机里面，那可危险得很，就像把手伸进老虎嘴里一样可怕。
刻字机的应用场景那可多了去了。
广告制作、标识制作、手工爱好者的创意天地，到处都有它的身影。
它的优势也很明显呀，精度高得惊人，就像狙击手一样精准。
而且速度快，能大大提高工作效率，这不是超棒吗？
我给你说个实际案例哈。
有一次，一个广告公司要用刻字机制作一批精美的标识。
他们在软件里设计好图案后，用刻字机刻出来，那效果简直绝了！颜色鲜艳，线条流畅，就像艺术品一样。
客户看了超级满意，这就是刻字机的魅力呀。
刻字机真的是个超厉害的工具，能让你的创意变成现实，为啥不试试呢？。
雕刻机使用说明
第一章机器介绍机头控制箱Y轴轨道机架工作台面龙门i[i]（此图仅供参考，以实物为准）第一节三轴介绍X轴：机头在龙门上左右运动为X轴运动，左为负，右为正。
Y轴：整个龙门在Y轴轨道上做前后运动，前为正，后为负。
Z轴：机头上下运动就是Z轴运动，上为正，下为负。
第二节坐标系设备操作中，我们会遇到两个坐标系，一个是机械原点确定的机械坐标系，它是唯一确定的；一个是工件坐标系，是我们自己指定的，它是相对于工件上的某个点确定的，相对于机械坐标原点则是可以浮动的。
第二章维宏操作系统1．系统简介NCStudio 数控系统是上海维宏科技有限公司自主开发、自有版权的雕刻机运动控制系统，该系统可以直接支持UG 、MASTERCAM 、CASMATE 、Art CAM 、AUTOCAD 、CorelDraw 等多种CAD/CAM 软件生成的G 代码、PLT 代码格式和精雕加工（ENG ）格式。
该数控系统除具有手动、步进、自动和回机械原点功能外，还具有模拟仿真、动态显示跟踪、Z 轴自动对刀、断点记忆（程序跳段执行）和回转轴加工等特有的功能。
2.安装：维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。
安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.00625 Y=0.00625 Z=0.003125 即可正常使用。
3．工作界面：4．操作步骤开机在开机之前，首先确定机床与计算机所有连接正常，然后打开机床电源和计算机电源。
在系统启动完毕后，进入NCStudio 数控系统。
机械复位(可选)如果机床支持回机械原点操作，选择"回机械原点"菜单。
机床将自动回到机械原点，并且校正系统坐标系统。
在某些情形下，如上次正常停机后，重新开机并继续上次的操作，用户不必执行机械复位操作。
刻字机操作说明
流 程 图
刻字机机构分解说明
升降刻字机 防错系统 气动夹钳 气动夹钳
扫描枪 扫描枪及前推机构 （可以更改为电机 滑台稳定性字系统
扫条码2 刻字机
压紧机构
压紧机构
扫条码1
刻字机运动机构
操作说明
动作说明： 1.产品放入工装内，启动双按钮开关： 2.安全门关闭，夹紧机构固定产品，扫条码1动作，读取信息， （NOK解锁防错系统重新校正）OK刻字机动作： 3. 刻字机完成动作，扫条码2接收信号，读取刻好的二维码作比对， （ NOK解锁防错系统重新校正）OK夹紧机构松开，安全门打开：取 下刻字OK产品： 4.产品放入工装内依上操作方法
刻字机方案
• 注: • 刻字使用点刻, 需要隔音。 • 扫描枪能够扫描净化器整个端面，并识别端面上的 二维码。 • 刻字完成后，设备自动扫描刻好的二维码，如果无 法识别，机器报警。 • 工装的表面安装固定螺栓均采用不锈刚螺栓紧固。 • 工件工作状态的中心高度为900~1000mm。 • 设备需要有钥匙方便工厂管理。 • 设备需要有安全失效端子盒。
刻 字 机 面 板 操 作
刻字机面板操作
复位键—按下该键，可以使刻绘机停止工作，并清除刻字机内存。
用于刻字机因非法操作而乱刻或用户有意停止输出。
脱机键—开机后，脱机灯不亮，即为“联机状态”，此时刻绘机可以接收计算机传输数据输出，并可通过“方向”键直接调节速度与刀压。
按一次该键，脱机灯亮，即为“脱机状态”，可以进行各项操作。
用户可以交替按击切换。
设置键—用于调节刻绘机的空程速度和波特率。
普通用户无需使用此键。
试刀键—在联机状态，可以按该键观察所调节的速度，刀压，刀尖长度是否适当。
原点键—配合“方向”键由用户定义新的工作原点。
加压键—在联机状态下，按下该键，刻绘速度增大一档。
在脱机状态下，按下该键，小车左移。
减压键--在联机状态下，按下该键，刻绘速度减小一档。
在脱机状态下，按下该键，小车右移。
加速键—在联机状态下，按下该键，刻刀压力增大一档。
在脱机状态下，按下该键，纸张后退。
减速键--在联机状态下，按下该键，刻刀压力减小一档。
在脱机状态下，按下该键，纸张前进。
刻字机操作
图形类型； 方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到[读入新图库]选项及福临门
图形库图形。
围有黑色的方向箭头。上下拉动四周中部箭头，图形呈扭曲变化；拉动图形四角箭头，图形呈任意旋转变 化。
规定旋转角度：[高级功能]→[旋转]。在弹出的对话框里，设定所要旋转的角度，即可达到所要的旋转 角度。
③ 分解（四种方法九种结果） 经验：任何图形先去掉外框，都好再编辑 方法1、打散分解图形：选中图形→按快捷键 Alt+E、F； 方法2、节点编辑环境下分解：选中图形→按快捷键 Alt+E、K； 图形在[节点编辑]状态下，用鼠标选中所要分解的部位（呈红色显示），将它删除（按 Del 键）； 方法3、切割分解：
八、生产应用 1、输出到喷砂雕刻保护膜：参考电脑刻绘机的幅面宽度，装好带底纸的喷砂雕刻保护膜，试走纸不
跑偏后，再根据保护膜的厚度调试好刻绘机的刀压和刻绘速度（膜厚时刀速宜慢，膜薄时刀速度可快；刀 压以既刻透又不掉胶为佳）。把刻好图案的保护膜贴在玻璃等物体上，一边贴一边揭衬纸（底纸），可用干 毛巾或软纸团边揭衬纸边擀实胶膜，不要让它有气泡，然后即可喷砂加工或喷绘上色。
4、连接手写板绘图
3
用户可连接手写板用“手绘工具”进行临摹画图或任意绘图设计，不需要做矢量转换即可输出刻绘。从 [文件]→[读入]BMP 位图图形到版面，然后用“选项”内的“加锁与解琐”将它锁定，然后用“手绘工具”进行临 摹绘画。也可将需要编辑的图形选中，在[节点编辑]状态下，按 H 键，即可出现画笔工具，然后进行手绘 画图，将比“绘图工具箱”的“Bezier 曲线”工具更加灵活方便。
雕刻机全参数设置说明书
还有一些参数由于用户平时不会涉及到，所以系统界面中没有列出，这样也避免了过于复杂的参数系统使用户感到困惑。
手动速度：包括手动高速速度和手动低速速度，这两个值用来控制用户在“点动”模式下的运动速度。
●手动低速速度是指只按下手动方向键时的运动速度；●手动高速速度是指同时按下“高速”键时的运动速度。
这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
自动参数：●空程速度：G00 指令的运动速度；●加工速度：G01、G02、G03等加工指令的插补速度。
这两个值控制以自动方式运动时的速度，如果自动模式下的加工程序、或者MDI 指令中没有指定速度，就以这里设定的速度运动。
注意：增量方式的运动速度是空程速度。
这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
●使用缺省速度：是否放弃加工程序中指定的速度，使用上面设置的系统缺省速度。
●使用缺省转速：指示系统是否放弃加工程序中指定的主轴转速，使用人为设置的系统缺省转速。
●速度自适应优化：是否允许系统根据加工工件的连接特性，对加工速度进行优化。
●IJK增量模式：圆心编程（IJK）是否为增量模式，某些后处理程序生成的圆弧编程使用的IJK值是增量值。
关于这一点，请参考对应的后处理程序说明。
●使用Ｚ向下刀速度：是否在Ｚ向垂直向下运动时，采用特定的速度落刀速度。
●优化Ｚ向提刀速度：是否在Ｚ向垂直向上运动时，采用G00速度提刀。
点)。
●空程（G00）指令使用固定进给倍率100%：这个参数是一个选项。
指示系统在执行空程指令时，是否忽略进给被率的影响。
这样当改变倍率时，不影响空程移动的速度。
●暂停或者结束时，自动停止主轴（需要重新启动）：设定当一个加工程序中途暂停或加工结束后，是否自动停止主轴转动。
●X轴镜像：设定X轴进行镜像。
●Y轴镜像：设定Y轴进行镜像。
换刀位参数：●使用换刀位：如果希望在加工完成后自动回到某个位置，请选择该选项。
其他换刀位参数只有在使用换刀位有效时，才起作用。
印字机设备操作说明书
印字机
设备功能
印字
文件编号
设备型号
无
厂商
无
版本
1.操作程序﹕
1.1用定位螺丝把印字网板固定在印字机上。
1.2取已印字良品置于印字模具上﹐固定好模具且使其与网板上的印字吻合﹐并使其高度适合。
1.3调查整印字台固字螺丝﹐使印字良品对正网板字体。
1.4锁定所有螺丝﹐取20克已调好的印字白胶置于网板上面。用印字刮推动白胶﹐
使其完成印字。
2.注意事项﹕
2.1印字机必须水平放置在平台上﹐四支点都着地。
2.2勿将白胶﹑稀释剂﹑洗版剂涂到印字机上。
2.3若有异常情况﹐应通知有关人员。
核准
审核
制作
日期
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一，目录 (1)二，速驰简介 (2)三，刻绘机的安装与注意事项 (3)1，警示符号..........................................................................................................3-4 2，装箱清单. (5)3，脚架的安装 (6)4，刻绘机接线方式 (7)5，刻绘机刀座的安装 (8)四，速驰SC型绘图切部件说明 (9)1，部件及名称.................................................................................................................9-10 2，按键面板介绍 (11)五，刻绘机的操作方法 (12)2，菜单功能详细介绍...................................................................................................13-14 3，文泰软件的安装及设置 (15)a,文泰软件的安装 (15)b, 文泰软件的设置 (16)c, 如何把图案导入到文泰进入刻绘.......................................................................17-19六，速驰SC型绘图切割机技术参数............................................................................ 20-21七，产品保修条例...........................................................................................................22-24八，常见故障分析...........................................................................................................25-28 在使用前，请仔细阅读本手册!速驰简介深圳市速驰机电有限公司（以下简称“速驰”）是一家高科技数控产品制造商，公司首期主要以DSP系统、ARM系统为主的刻字机研发与生产。
目前产品涵盖SC步进系统和SC伺服系统两大类。
现拥有一万台整机年产能，具备系统、机架等核心零部件的自主配套组装能力。
速驰正式投产后预计第一年销量3500台，未来全速生产将达到6000台/年，公司产品覆盖广告，装潢，汽车，玻璃，家具等多个行业领域。
主要市场集中在大陆及港澳台地区，之后从国内逐渐向北欧和东欧拓展。
1，警示符号说明警告WARNING操作不当会导致人员伤亡或设备受损。
注意CAUTION操作不当会导致人员受伤或其他物体受损失。
标志符号说明：符号表示使用者需高度重视及注意，三角形内的图样表明应注意的情况，左图表示“小心触电”。
符号表示必须禁止的举动，圆圈内的图样表明了所禁止的动作。
左图表示“不得拆卸”。
警告 WARNING不可使用不符合额定电压的电源。
使用不符合规定的电源可导致火灾或电击。
如机器冒烟，发出异味，杂音等异常情况，请切勿使用。
此种状况下，继续使用会造成火灾或电击。
严禁带电拔电源插头及串口，USB 线 带电拔插会损坏机器。
确保机器接地 如不接地，会导致电击或者机械故障。
不可对机器拆卸、修理或整改。
这样做可导致火灾或电击，造成人员伤亡。
机内不可渗入液体，掉入金属物件等。
这些物体会导致火灾。
不可用手指触摸刀尖。
此举会导致手指受伤。
不可破坏或随意更换原配电源线，不可使电源线过度弯曲、强拉、捆绑及压在重物下。
此举会使电源受损，导致电击或火灾。
如较长时间不用刻字机，请把电源线从插座拔下来。
否则会导致火灾。
操作时，双手不可放在主导轴上。
此举会导致受伤害。
应把机器放在稳固的平面上。
不然会使机器跌落，导致伤害。
当把电源线从插座上拔下时，应拔插头，不应拉电缆。
强拉电缆会导致电击或火灾。
在雷雨闪电天气禁止使用。
以免雷电击坏机器。
2，装箱清单打开包装后，先检查以下附件，如有遗漏，请即与销售商或本公司联系。
序号项目数量图示1 电源电缆 12 232 信号线 13 USB连接线 14 绘图笔 15 速驰原装刀座 16 高速钨钢刀 37脚架（C730为选配）18光碟（含操作手册及USB驱动）13，立式脚架及安装示意图（仅限用于SC1300机型）警告WARNING请一定确保机器良好接地如不接地会导致雷击或者设备干扰故障。
不可使用不符合额定电压的电源使用不符合规定的电源会导致火灾或电击。
严禁带电拔电源插头带电拔插会损坏机器。
应把机器放在稳固的平面上不然会使机器跌落导致伤害。
1，把速驰刻字机放在一个平衡、宽敞的地方。
2，用九针串口线将刻字机与电脑连接好，如下图所示：如果电脑没有串口，可以另外购买一张PCI 串口卡。
3，对于没有串口的台式电脑或笔记本电脑，可以使用随机配送的USB 接口线与刻字机连接，请不要将USB 线和串口线同时插在刻字机上以免损坏设备。
4，将材料用走纸棍装在机器正后方，并与机器保持平行。
5，把机器后方的压纸杆打起，装入材料，材料要装正，以白色垫刀条或尺度条为基准。
6， 检查电源电压，电源地线确已接地，检查无误后才可联接电源。
5，刻绘刀具的安装注意CAUTION不可用手指触摸刀尖此举会使手指受伤，并使刀头钝化。
1， 把切割刀装入旋转刀具内，刀和刀具如下图所示。
（外观图） （分解图）2.，根据不同的切割介质，需要随时调整刀尖伸出的长度。
面材底纸正确 刀尖伸出太长 刀尖伸出太短3， (1)松动刀架上的固定螺丝。
(2)把装有刀片的刀具装入刀架内。
(3)刀具到达一定位置后拧紧、固定螺丝。
刀具调节螺母 刀柄 刻刀 刀套三，速驰C型绘图切割机详细说明1,部件名称及功能（前视图）1、左机壳11、刻度尺2、上盖板12、横梁3、显示屏13、X轴皮带4、刀座盒14、跑车组5、硅胶按键15、下刀支撑架6、右机壳16、刀座固定螺丝7、左侧限位开关17、钢刺盖板8、钢刺轴18、右侧限位开关9、基座板10、垫刀条后视图1，右机壳2，串口3，USB接口4，脚垫5，底板（机器的主板，电源在底板内）6，压纸杆组（C730标配二套）7，电源插孔8，电源开关2，控制面板1、刀座放置盒8、主机重定键2、退纸键9、设置键3、原点键10、显示屏4、右方向键5、进纸键6、左方向键7、暂停键1，刻绘机测试，压力及速度调整注意CAUTION接通电源时，确保双手或其他东西远离钢刺轴和跑车等运动部件，否则会导致伤害。
1，接通电源并开机a, 将电缆插头插入主机电源插座，按下左侧的电源开关。
ONb, 控制面板上液晶显示窗亮，出现以下资讯，此时切割机即可与电脑联接工作。
c, SUCHI C730为机器型号，0.0，为工作原点，显示这个状态为联机，可通过左右方向键控制跑车X 方向的移动。
前进后退键控制Y 轴进纸和退纸。
2，压力调整a, 调整压力之前一定要先确定材质和刻绘刀都安装正确，通过左右前后方向键移动跑车在材料右手边20MM左右位置，并按下中间的原点键定义好坐标原点。
显示这个界面时按下刻字机会在材料上画一个小矩形，试着揭开这个小矩形，如揭不掉，说明未割透，原因是刀压太小或刀尖伸出部分太短。
可以试着先把刀尖再装出来些，但不能超过材料的厚度，如将底纸割穿，则说明刀尖伸出部分太长且刀压太大。
根据试刀的情况请按安装刀具所述调节刀头的长度以及刀压的大小，以正好将面材割穿而底纸上轻微的划痕为最佳。
b，调整刀压大小显示界面时按下（菜单键）再按（前进，后退键）翻页，找到显示再按进行增加压力，进行减小压力，调整好后按原点键保存。
3，速度的调整a，调整刀压大小显示界面时按下（菜单键）再按（前进，后退键）翻页，找到显示再按进行增加速度，进行减小速度，调整好后按原点键保存。
b,工作过程中可以直接通过调整增大压力减少压力，前后键调整速度。
4，回复出厂值调整刀压大小显示界面时按下（菜单键）再按（前进，后退键）翻页，找到显示后按原点键即可回复出厂值并自动保存。
2，菜单功能详细介绍联机状态（开机显示界面）手动速度工作速度切割压力传输速率红光开关版本信息速驰C系列刻字机参数详细说明1，MT SPEED：移动速度，该参数对应的数值为机器在手动或空跑状态下的速度值。
可设置为最大值以节约刻绘时间提高效率。
2，SPEED：切割速度，该参数对应的数值为机器在工作状态下的切割速度值，根据切割精度要求来适当调整，一般设置在300-500以内，当刻绘精度要求高的小字体时，机器会自动调整速度值（200左右），此时加大该数值不起明显作用。
3，FORCE：切割压力调整，不同的材质，压力大小及刻刀长短都需调整。
4，BAUD：传输速率（19200），电脑传输文件到机器的速度，该值必需和电脑里的传输速率设置一样。
5，LASER：红光定位开关，当需要进行轮廓切割时可启用。
6，CALLDEF1：程序版本号。
3，文泰软件的安装及设置a, 把随机配送的文泰安装光盘放入光驱，系统自动安装文泰刻绘软件（如果需要图库及字体文件，请选择完全安装）。
安装完成后会在桌面生成文泰图标，双击文泰图标后，按提示插入图库光盘，安装好图库文件后，打开文泰软件出现如下图所示对话框：设置好材质的宽和高，宽度是刻绘机的最大切割版面，长度无限制。
SC730最大版面630MM，SC1300最大版面1200MM.b, 进入文泰软件后，点击右侧菜单按扭，添加文字如下图所示：设备选择“SC系列刻字机”。
（2010新版文泰可选）如是其它版本可按下图设置：点击设置机器，进入设置闭合补偿和尖角补偿：再点击详细设置，进入设置好端口的传速率：19200，流式控制选择1，3，二项。
设置完成后点确认即可。
c, 设置好参数后，可以把CDR, AI 等软件的矢量图读入到文泰进行刻绘，我们以在CDR软件里绘的图为例，在CDR里绘好图后，点文件-导出，按下图导出：导出文件后，点击文泰刻绘软件，菜单-读入，如下图所示：点击刻绘输出按扭：出现刻绘输出对话框，直接点刻绘输出后按下开始即可工作了。
六，速驰刻字机技术参数：产品型号速驰刻字机SC730 速驰刻字机SC1300走纸方式介质移动立式脚架选配标配钢刺轴数量5个10个兼容材料尺寸最大730MM，最小50MM 最大1300MM，最小50MM 保证精度切割范围630MM*3M 1200MM*3M最大速度500MM/S（直线方向）最大刀压20-1000GF（50档位选择）可装刀/笔数量1支刀或1支笔机械精度0.015MM切割刀类型钨碳钢切割刀用于切割不干胶，卡纸，薄膜，喷砂纸，反光膜等材料刀座类型 1.49MM内径配合速驰钨碳钢切割刀使用绘图笔类型配合原子油笔芯进行刻绘（刀压限制160GF左右）连接端口RS-232C串口/USB口驱动指令GP-GL/HP-GL原点设定任意原点内存4M距离精度±0.1%（绘图模式）重复精度0.1MM/1.5M垂直精度1MM/3M电源AC110V /220V±10%，50Hz功率＜120V A工作环境10-35摄氏度，35-75%相对湿度（非饱和）包装尺寸1045×375×380MM 1590x375×451MM运输重量23KG 42KG适用领域不干胶、PVC、薄膜、反光膜的切割、外轮廓的切割与绘图随机附件产品随机装箱清单一览表（标准配置）电源线1条USB联机线USB联机线串口联机线1条1.5MM内径刀座1个绘图笔1个钨碳钢切割刀3支保修卡1张合格证1张电子说明书光盘（内含驱动）1张脚架1套（SC730为选配）螺钉1包（SC730为选配）参数如有变更恕不另行通知七，产品保修条例产品保修范围：（1）本公司代理销售且在保修期内的产品硬件故障。
