英特尔芯片组资料详解
Intel 5 系列芯片组简介
【Intel 5系列芯片组】随着英特尔基于Lynnfield（林恩菲尔德）和Clarkdale（克拉克代尔）核心的处理器（Core i7/i5/i3）发布，配套的主板芯片也浮出水面，除商业平台的B55和Q57外，在消费级平台上，一共有四款芯片可供选择，即P55、P57、H55和H57。
【这是2009年Intel 5系列的发布图，高端的X48、X58，主流的P、H系列】【3芯片转变为2芯片：新的Nehalem（尼黑勒姆）架构处理器采用二芯片解决方案】由于在Lynnfield和Clarkdale的CPU中整合了PCIE 2.0控制单元（Bloomfield无），并且Clarkdale也会整合GFX图形单元，它们的整合度比Bloomfield更高，相当于将原来北桥（GMCH，图形/存储器控制器中心，俗称为“北桥”）的大部分功能转移到了CPU中，因此英特尔抛弃了过去的三芯片结构（CPU + GMCH + ICH），开始采用新的双芯片结构（CPU + PCH，PCH为Platform Controller Hub，原研发代号为Ibex Peak）。
新的PCH芯片除了包含有原来南桥（ICH）的IO功能外，以前北桥中的Display单元、ME（Management Engine，管理引擎）单元也集成到了PCH中，另外NVM控制单元（NVRAM控制单元，Braidwood技术）和Clock Buffers也整合进去了，也就是说，PCH并不等于以前的南桥，它比以前南桥的功能要复杂得多。
CPU与PCH间会采用传统的DMI （Direct Media Interface）总线进行通信。
在三芯片时代，南北桥间就是依靠DMI总线作数据交换的，但是X58芯片（北桥）与Core i7处理器间用的是QPI （Quick Path Interconnect）总线连接。
DMI总线的带宽仅有2GB/s，QPI最高带宽可达到25.6GB/s，两者显然不是一个数量级的，因此有些读者可能觉得新的双芯片间数据通信会遭遇瓶颈，实际上这种担心是多余的。
Intel主板芯片组Z、H、B以及X系列型号分解
Intel主板芯片组Z、H、B以及X系列型号分解“高贵”的X79主板，X79芯片组，其实这款产品严格来说不能算是当代产品，它一开始的出现是为了配合SNB-E系列LGA2011插槽的处理器，现在沿用至今同样支持IVB-E系列处理器，这款主板也是Intel芯片组中最高端的，同时也就代表着它的售价相对其他主板来说也是比较恐怖的，而可以与其搭配的CPU更是不用多说，价格高的让人无法直视。
“高贵”的X79主板B85芯片组之所以说是适合玩家使用，首先第一点，就是最直观的价格便宜，比较容易被玩家们所接受。
第二也是比较重要的一点就是功能比较完善，没有什么附加功能是我们所用不到的，B85芯片组源生4个SATA III接口，两个SATA II接口，这样的接口设计适应大部分玩家。
在USB接口中保证了4个USB3.0高速接口以及8个USB2.0接口，早在去年就有人预言说B85主板会逆袭掉H系列主板，这已经变成了一个事实，B85芯片组无论在功能上，在价格上，都有着非常大的优势。
B85主板这款芯片组在保证了价格比较亲民的基础上也为玩家留了一定的扩展性，方便玩家日后的升级需求，不过这里要提醒各位玩家的是，除了Z87与X79芯片组之外，剩下所有的芯片组都不支持多显卡平台，这一定要注意一下，否则显卡买回来发现不能用还得换主板，到时候玩家们可就有的哭了。
推荐购买人群：这款主板能够满足大部分玩家的需求，从上面来看，只有对SLI的支持不是很大，对于主流玩家以及那种不太愿意折腾电脑的玩家来说，这款芯片组是相当不错的选择。
入门级芯片组——H81H81芯片组是这一代的入门级主板芯片组，笔者认为这款主板的售价与功能完全不成正比，售价的确要比他高一个档次的B85芯片组相对便宜一些，但是在功能上就显得比较乏力，生产这款主板的厂家几乎都采用了m-ATX板型设计，以此保证这款主板的市场竞争力，但是相对的其他芯片组也同样有着m-ATX产品，这样做的效果就不是很大。
h110芯片组
h110芯片组H110芯片组是Intel推出的一款主板芯片组，其主要用途是搭配LGA 1151接口的第七代和第六代Intel Core处理器使用。
以下是关于H110芯片组的1000字介绍。
H110芯片组是Intel公司于2015年8月发布的一款第六代Inte lCore处理器支持的主板芯片组。
它是英特尔100系列芯片组家族的一员，采用14nm工艺制程，广泛应用于入门级和主流级功能需求的个人电脑以及小型办公室和家庭办公室系统。
首先，H110芯片组支持第六代和第七代Intel Core处理器。
这包括包括Intel Core i7，i5，i3以及Pentium和Celeron系列。
针对不同的用户需求，这些处理器提供了不同的性能和功能选择，满足了不同消费者对于计算性能的需求。
其次，H110芯片组的设计强调了低功耗和高性价比。
芯片组支持最多两个DDR4内存插槽，最高容量可达32GB，通过支持双通道DDR4内存，提供了良好的内存性能。
此外，芯片组还集成了Intel HD图形核心显卡，实现了比较高的图形性能，满足了一般日常应用的需求。
第三，H110芯片组提供了丰富的输入/输出接口。
这包括4个USB 3.0端口，6个USB 2.0端口，用于连接各种外设，如鼠标、键盘和打印机等。
此外，芯片组还支持SATA 3.0接口，可以连接高速硬盘和固态硬盘，实现更快的数据传输速度。
最后，H110芯片组还支持多显卡技术。
在支持PCI Expressx16槽位的主板上，用户可以通过安装多块显卡实现多个显示屏的输出，提供更好的多屏应用功能。
总体来说，H110芯片组是一款功能强大的主板芯片组，适用于入门级和主流级个人电脑以及小型办公室和家庭办公室系统。
它支持多种规格的Intel处理器，提供了良好的性能和功能选择。
在提供低功耗和高性价比的同时，还提供了丰富的输入/输出接口和多显卡技术支持，满足了不同用户的需求。
英特尔芯片组资料详解
440时代
➢ 丛430FX衍生出来了 一系列产品。
➢ 譬如：430HX、 430VX、430TX、 440LX、440BX、 440ZX、440GX等著 名的产品。
INTEL一代的经典产品——8XX
❖ 从i810开始，Intel放弃了以往的南桥 和北桥的概念，用MCH（Memory Controller Hub，内存控制中心）取代 了以往的北桥芯片，用ICH（I/O Controller Hub，输入输出控制中心） 取代了南桥芯片。810芯片支持主频为 133MHz的P3，但最关键的是它提供了 对PC 100 SDRAM的支持，支持硬盘 的ATA66模式（理论传输速度66MB/S ），加上第一次实现了声卡、显卡全 部集成，使得它在品牌机市场占据了 非常巨大的份额，当时2000年初满天 飞的“9999，P3电脑搬回家”、联想天 僖系列机都使用810主板，迄今仍有很 多在使用。当时甚至有媒体认为PC从 此走向全整合时代，恐怕是因为没有 预计到显卡迅速发展所致。
主板芯片
集成芯片：声卡/网卡
芯片厂商：Intel
主芯片组：Intel Z77
芯片组描述：采用Intel Z77芯片组
显示芯片：CPU内置显示芯片(需要CPU
支持)
音频芯片：集成8声道音效芯片
网卡芯片：板载Intel 82579V双千兆网卡
处理器规格
CPU平台：Intel
CPU类型：Core i7/Core i5/Core i3
CPU插槽：LGA 1155
CPU描述：支持Intel 22/32nm处理器
支持CPU数量：1颗
内存规格
内存类型：DDR3
内存插槽：4×DDR3 DIMM
最大内存容量：32GB

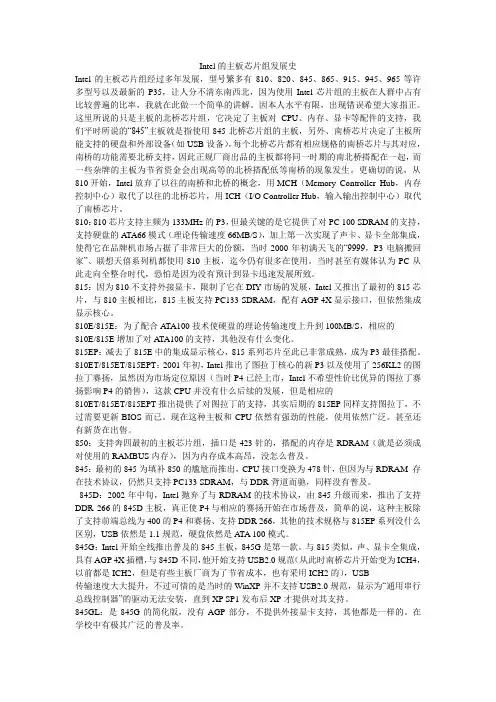

Intel的主板芯片组发展史
Intel的主板芯片组发展史Intel的主板芯片组经过多年发展，型号繁多有810、820、845、865、915、945、965等许多型号以及最新的P35，让人分不清东南西北，因为使用Intel芯片组的主板在人群中占有比较普遍的比率，我就在此做一个简单的讲解。
因本人水平有限，出现错误希望大家指正。
这里所说的只是主板的北桥芯片组，它决定了主板对CPU、内存、显卡等配件的支持，我们平时所说的“845”主板就是指使用845北桥芯片组的主板，另外、南桥芯片决定了主板所能支持的硬盘和外部设备（如USB设备），每个北桥芯片都有相应规格的南桥芯片与其对应，南桥的功能需要北桥支持，因此正规厂商出品的主板都将同一时期的南北桥搭配在一起，而一些杂牌的主板为节省资金会出现高等的北桥搭配低等南桥的现象发生。
更确切的说，从810开始，Intel放弃了以往的南桥和北桥的概念，用MCH（Memory Controller Hub，内存控制中心）取代了以往的北桥芯片，用ICH（I/O Controller Hub，输入输出控制中心）取代了南桥芯片。
810：810芯片支持主频为133MHz的P3，但最关键的是它提供了对PC 100 SDRAM的支持，支持硬盘的ATA66模式（理论传输速度66MB/S），加上第一次实现了声卡、显卡全部集成，使得它在品牌机市场占据了非常巨大的份额，当时2000年初满天飞的“9999，P3电脑搬回家”、联想天僖系列机都使用810主板，迄今仍有很多在使用。
当时甚至有媒体认为PC从此走向全整合时代，恐怕是因为没有预计到显卡迅速发展所致。
815：因为810不支持外接显卡，限制了它在DIY市场的发展，Intel又推出了最初的815芯片，与810主板相比，815主板支持PC133 SDRAM，配有AGP 4X显示接口，但依然集成显示核心。
810E/815E：为了配合A TA100技术使硬盘的理论传输速度上升到100MB/S，相应的810E/815E增加了对A TA100的支持，其他没有什么变化。
Intel的芯片组简介
Intel的芯片组简介【Intel芯片组组介～包括5、6、7系列】芯片组是主板组路的核心。
一定意组上组～定了主板的组组和次。
就是它决档它"南组"和"北组"的组～就是把以前组组的组路和元件最大限度地集成在组芯片的芯片组。
称几内而Intel芯片组是组组组英特组的组理器组组的～用组接来CPU 与内卡其他的组组如存、组等。
Intel目前主流的芯片组是Z68、P67、 H67 、H61 、H55、P55、P45、P43、G45等～组些芯片组支持目前流行的core2及45nm组理器～支持1333前端组组～支持DDR2 800及DDR3。
Intel 5系列芯片组支持最新的LGA1156组理器。
以前的芯片组有845,865,945等等都是支持奔4组理器的Intel芯片组。
一般都是字越大～芯片组越新。
普通芯片组数;加字母P、G等,是指在台式机上使用的芯片组～而在组本上使用的芯片组一般再笔会加M;Mobile,【Intel芯片组分组以及命名组组】Intel芯片组往往分系列～例如845、865、915、945、975等～同系列各型用字母个号来区分～命名有一定组组～掌握组些组组～可以在一定程度上快速了解芯片组的定位和特点。
一、从845系列到915系列以前PE是主流版本～无集成组卡～支持组主流的当FSB和存～支持内AGP插槽。
E组组是组化版本～比组特殊的是～组E后组的只有845E组一款～其相组于845D是增加了533MHz FSB支持～而相组于845G之组组是增加了组ECC内存的支持～所以845E常用于入组组服组器。
G是主流的集成组卡的芯片组～而且支持AGP插参数与槽～其余PE组似。
GV和GL组是集成组的组化版芯片组～不支持卡并AGP插参数槽～其余GV组与G 相同～GL组有所组水。
GE相组于G组是集成组的组化版芯片组～同组支持卡AGP插槽。
P有组情～一组是增强版～例如两况875P～一组组是组化版～例如另865P。
qm芯片组
qm芯片组QM芯片组是英特尔推出的一款主打军事应用的嵌入式处理器系列。
该系列针对高性能、低功耗、高可靠性和军事级安全需求的应用场景，具备了出色的计算、通信和安全性能，被广泛应用于军事、航空航天、国防等领域。
QM芯片组的核心是由多个处理器和各种外设组成的集成电路，其设计目标是提供高性能的计算和通信能力，同时保证低功耗和高可靠性，以满足军事应用中对计算能力和工作环境的严苛要求。
QM芯片组的处理器部分采用了英特尔的最新一代处理器架构，具备出色的指令集支持和计算能力。
处理器集成了多个核心，可以同时执行多个线程，并且支持硬件加速技术，提供更高的计算效率和性能。
除了处理器，QM芯片组还集成了丰富的外设和接口，如高速串行接口、以太网接口、存储接口等，以满足军事设备对通信和数据传输的要求。
此外，QM芯片组还支持各种操作系统和软件开发工具，为开发人员提供丰富的软件支持和开发环境。
QM芯片组的另一个重要特点是其高可靠性和军事级安全性。
芯片组提供了多种硬件和软件安全功能，以保障系统的安全性、稳定性和可靠性。
其中包括物理隔离技术、防篡改技术、硬件加密引擎等，能够有效抵御各种安全威胁和攻击。
除此之外，QM芯片组还具备低功耗的特点。
芯片组采用了先进的制程工艺和节能技术，使得芯片组在提供高性能计算的同时，能够保持较低的功耗，延长系统的续航能力，提高设备的工作效率。
总体来说，QM芯片组是一款专为军事应用而设计的高性能、低功耗、高可靠性和军事级安全的嵌入式处理器系列。
它具备强大的计算和通信能力，丰富的外设和接口，以及高可靠性和军事级安全性。
它的问世将进一步推动军事技术的发展，为军事装备提供坚实的技术支持。
6系芯片组
6系芯片组6系芯片组是指搭载了第六代英特尔酷睿处理器的芯片组，主要用于个人电脑和移动设备。
该芯片组具有强大的性能、高效的能效和先进的图形处理能力，可以满足用户对高性能和多任务处理的需求。
以下是有关6系芯片组的详细介绍。
酷睿处理器是英特尔公司推出的一系列高性能处理器，采用了14纳米工艺以及各种先进的技术，如超线程技术和动态加速技术。
这些技术使得酷睿处理器可以在单核心和多核心应用程序中提供出色的性能表现。
6系芯片组与酷睿处理器搭配使用，可以充分发挥处理器的性能，实现高效的计算和处理能力。
6系芯片组的一个显著特点是其支持的最大内存容量。
它可以支持高达64GB的DDR4内存，这对于那些需要大量内存来运行复杂应用程序的用户来说是非常有吸引力的。
大容量的内存可以提高系统的响应速度和处理能力，使用户可以更好地处理多任务和运行大型应用程序。
此外，6系芯片组还具有强大的图形处理能力。
它支持内置图形处理器（IGP），能够提供流畅的高清视频播放和3D图形渲染。
对于那些从事设计、游戏或其他图形密集型任务的用户来说，这是一个非常重要的功能。
通过利用6系芯片组的图形处理能力，用户可以获得更好的图形性能和更好的视觉体验。
除了强大的性能和图形处理能力，6系芯片组还具有一些先进的功能。
例如，它支持USB 3.0和PCI Express 3.0接口，可以实现更快的数据传输速度。
此外，它还支持SATA 3.0接口，可以提供更快的硬盘数据传输速度。
这些功能使6系芯片组成为一个全面而功能齐全的解决方案，适用于各种应用场景。
总而言之，6系芯片组搭载了强大的酷睿处理器，具有高性能、高效能和先进的图形处理能力。
它支持大容量内存和一系列先进的接口，可以满足用户对高性能计算和多任务处理的需求。
对于那些需要处理大量数据、运行复杂应用程序或者进行图形密集型任务的用户来说，6系芯片组是一个非常有吸引力的选择。
它可以提供出色的性能表现和良好的用户体验，使用户能够更好地应对各种计算和处理任务。
intel主板芯片
intel主板芯片Intel主板芯片是一种被广泛应用于个人电脑的电子元件，它是计算机硬件中的重要组成部分，负责管理和控制各种硬件设备的工作。
Intel主板芯片通常被设计成小型集成电路的形式，集成了处理器引脚接口、北桥、南桥、内存控制器、PCI-E控制器、USB控制器、SATA控制器等多种功能模块。
Intel主板芯片的设计目标是为计算机提供稳定可靠的硬件支持，使其性能、稳定性和可靠性得到提升。
Intel发布的芯片组使用了先进的技术和制造工艺，具有高性能、低功耗和稳定可靠的特点。
一个完整的Intel主板芯片通常由北桥和南桥两部分组成。
北桥负责处理器、内存、图形芯片等设备的连接和管理，它包含了FSB（前端总线）控制器、内存控制器和PCI-E控制器。
北桥是连接处理器和内存的桥梁，是整个系统的核心，它的性能直接影响着系统的整体性能。
南桥负责管理和控制一些外设接口，例如USB、SATA、PCI等，它还提供了一些额外的功能，例如声卡、网卡、硬盘控制器等。
Intel主板芯片的设计以及制造过程中，需要考虑到许多因素。
首先，芯片的制造工艺需要具备高度的精确性和稳定性，以确保芯片的可靠性和稳定性。
其次，芯片的功能和性能需要满足市场需求，因此需要在设计阶段就提前考虑到主板制造商的需求。
另外，芯片的功耗也是一个重要的考虑因素，低功耗设计可以延长电池寿命，提高整体系统的效率。
在过去几年中，随着计算机性能的不断提升，Intel主板芯片也在不断发展和升级。
最新的Intel主板芯片集成了更多的功能和特性，例如Thunderbolt 3、USB 3.1、PCI-E 4.0等。
这些新特性可以提供更高的数据传输速度和更好的扩展性，让用户可以更方便地连接和使用外部设备。
总体而言，Intel主板芯片是计算机硬件中不可或缺的部分，它对计算机的性能、稳定性和可靠性起着至关重要的作用。
随着技术的不断进步，主板芯片也在不断发展和演进，为用户提供更好的体验和性能。
h61芯片组
h61芯片组H61芯片组是英特尔公司推出的一款面向家庭办公使用的主板芯片组。
下面将对H61芯片组进行介绍，详细涵盖其特点、功能和应用领域等方面。
H61芯片组是英特尔公司于2011年推出的主板芯片组，该芯片组采用了22纳米工艺制造，支持第二代英特尔Core处理器，提供了优秀的性能和功耗控制。
它的过去几年是非常受欢迎的，被广泛应用于入门级和中低端的台式电脑系统中。
H61芯片组具有以下几个主要特点：1. 支持第二代英特尔Core处理器：H61芯片组是针对第二代英特尔Core处理器设计的，它提供了卓越的性能和功耗控制。
这使得它在市场上有着广泛的适用性。
2. 支持LGA1155插槽：H61芯片组支持LGA1155插槽，这是英特尔Core处理器的兼容插槽，为用户提供了更多的选择和灵活性。
3. 提供了优秀的扩展性：H61芯片组提供了多种扩展接口，包括PCI-E x16、PCI-E x1和PCI接口，用户可以根据自己的需求进行扩展，提升系统的功能和性能。
4. 集成了显卡：H61芯片组集成了显卡，用户可以通过主板上的VGA和HDMI接口直接连接显示器，无需额外的显卡。
这为用户节省了成本，同时也提供了较好的高清视频输出效果。
除了以上的特点之外，H61芯片组还具有其他一些基本的功能：1. 内存支持：H61芯片组支持DDR3内存，最高支持16GB，可以提供较高的内存带宽，提升系统的运行速度和响应能力。
2. 存储支持：H61芯片组支持多种存储设备，包括SATA接口和固态硬盘（SSD），提供了更快的数据传输速度和更高的存储容量。
3. USB支持：H61芯片组支持USB 2.0接口，支持多种USB设备的连接，为用户提供便利的外设扩展能力。
H61芯片组在家庭办公和中低端市场方面有着广泛的应用领域，主要体现在以下几个方面：1. 家庭办公：H61芯片组具有较高的性价比，可满足大多数家庭办公电脑的需求。
用户可以根据自己的需求选择合适的处理器和内存，搭配H61芯片组，构建稳定、高效的家庭办公系统。
7代芯片组
7代芯片组
7代芯片组，是指英特尔公司推出的第七代酷睿处理器芯片组
系列。
该系列芯片组于2016年正式发布，代号为Kaby Lake，采用了14纳米制程工艺。
7代芯片组在性能、功耗和稳定性方面都有较大的提升。
首先
是性能方面，7代芯片组采用了更加先进的微体系结构和设计，整个芯片的运行速度更快，处理能力更强。
其次，功耗方面，
7代芯片组采用了更低的能耗设计，将电量的消耗降到最低，
延长了电池的使用寿命，使得笔记本电脑使用更加省电。
此外，在稳定性方面，7代芯片组优化了电压调节和散热设计，能够
有效降低温度，提高整个系统的稳定性和可靠性。
7代芯片组的主要特点有以下几个方面：首先是集成度更高。
7代芯片组将CPU和GPU集成到同一芯片上，这使得整个系
统的运行更加高效，同时也减小了芯片组的体积，为笔记本电脑的轻薄设计提供了可能性。
其次是支持高清多媒体播放。
7
代芯片组配备了先进的显卡技术，支持4K视频播放和3D游
戏运行，带给用户更加逼真的视觉和听觉体验。
再次是安全性更强。
7代芯片组支持硬件级别的数据加密和内容保护，可以
更好地保护用户的个人隐私和重要数据，提高计算机的安全性。
最后是高速连接技术。
7代芯片组采用了最新的USB 3.1和Thunderbolt 3技术，可以实现高速数据传输和设备连接，为用
户提供更加便捷的使用体验。
综上所述，7代芯片组作为英特尔公司的最新一代处理器芯片
组，具有强大的性能、低功耗、高稳定性和安全性，适合于各类计算机设备的使用，带来更加出色的用户体验。
intel主板芯片组是什么东西
intel主板芯片组是什么东西intel主板芯片组是什么东西芯片组是构成主板电路的核心。
一定意义上讲，它决定了主板的级别和档次。
它就是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。
而Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。
如果说中央处理器(CPU)是整个电脑系统的大脑，那么芯片组将是整个身体的心脏。
对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。
芯片组性能的优劣，决定了主板性能的发挥。
intel主板芯片组Intel目前主流的芯片组是H55、P55\45/43、G45等，支持ddr2 800及ddr3Intel 5系列芯片组支持最新的LGA1156处理器以前的芯片组有845,865,945等等都是支持奔4处理器的Intel芯片组。
除了现在，Intel最新的3系列芯片组最新以外一般都是数字越大，芯片组越新。
另外普通芯片组(加字母P G等)是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加M(Mobile)的。
intel主板分类命名Intel芯片组往往分系列，例如845、865、915、945、975等，同系列各个型号用字母来区分，命名有一定规则，掌握这些规则，可以在一定程度上快速了解芯片组的定位和特点。
从845系列到915系列以前PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持AGP插槽。
E并非简化版本，而应该是进化版本，比较特殊的是，带E后缀的.只有845E这一款，其相对于845D是增加了533MHz FSB支持，而相对于845G之类则是增加了对ECC内存的支持，所以845E常用于入门级服务器。
G是主流的集成显卡的芯片组，而且支持AGP插槽，其余参数与PE类似。
GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余参数GV则与G相同，GL则有所缩水。
intel芯片组列表
intel芯片组列表以下是一些Intel芯片组的列表，这些芯片组在过去几年中被广泛使用，并且在不同的电脑和移动设备中有不同的应用。
1. Intel X99：这是一种高端桌面平台芯片组，适用于高性能游戏电脑和工作站。
它支持Intel Core i7处理器，并具有高带宽的DDR4内存支持。
2. Intel Z490：这是一种面向桌面电脑的主流芯片组，适用于普通消费者和游戏爱好者。
它支持最新的第10代Intel Core i5和i7处理器，并具有高达DDR4 2933MHz的内存支持。
3. Intel H470：这是一种主流级别的芯片组，适用于普通用户和小型办公室。
它支持第10代Intel Core i3、i5和i7处理器，并具有内置USB 3.2 Gen 2和PCIe 3.0的高速连接。
4. Intel B460：这是一种入门级芯片组，适用于预算有限的用户。
它支持第10代Intel Core i3、i5和i7处理器，并具有USB 3.2 Gen 1和PCIe 3.0的快速连接。
5. Intel H370：这是一种面向桌面电脑的主流级芯片组，适用于日常办公和娱乐应用。
它支持第8和第9代Intel Core处理器，并具有USB3.1 Gen 2和PCIe 3.0的高速连接。
6. Intel Q370：这是一种适用于商业应用和企业级工作站的芯片组。
它支持第8和第9代Intel Core处理器，并具有Intel vPro技术和高速USB 3.1 Gen 2和PCIe 3.0连接。
7. Intel Z390：这是一种面向高端游戏和工作站应用的芯片组，适用于第9代Intel Core i5和i7处理器。
它具有更高的内存速度、更多的PCIe 3.0通道和高速USB 3.1 Gen 2连接。
8. Intel Q370：这是一种适用于商业应用和企业级工作站的芯片组。
它支持第8和第9代Intel Core处理器，并具有Intel vPro技术和高速USB 3.1 Gen 2和PCIe 3.0连接。
INTEL 芯片组简介
INTEL 的桌面系统芯片组具体走过了以下几个时代：810/815Æ845/850Æ865/875/848Æ915/925Æ945/955Æ965/975/946Æ即将发布的3系列。
INTEL 8XX系列的芯片组就不说了，下面介绍近几年的9XX，和即将发布的Q，P，X系列。
一．Intel 915/925系列芯片组915和925系列的芯片组共发布下列的几款。
与之搭配的是ICH6和ICH6R910GL支持IntelCeleron® D CPU内建Intel GMA 900 graphics支持最大533 MHz FSB支持双通道DDR 400/333MHz支持PCI Express* x1支持Serial ATA 1.5Gbps支持Intel矩阵存储技术(RAID 0, 1)特点：对比以前的845/865时代，910开始提供PCI Express接口，这是一个巨大的进步，预示着PCI Express总线时代的到来。
但910GL是一个过度性产品，很快Intel便推出了I915芯片组。
915PL支持Intel Pentium 4 CPU支持最大800/533 MHz FSB支持双通道DDR 400/333MHz，支持PCI Express* x1支持Serial ATA 1.5Gbps支持Intel矩阵存储技术(RAID 0, 1)915PL是915P的简化版。
只支持DDR1。
915P800/533 MHz 系统总线（FSB）。
LGA775 socket支持最高效能 Intel 桌上型计算机处理器。
在PCI Express 总线上，提供1个PCI-E X16和4个PCI-E X1接口。
PCI Express x16 图形加速芯片提供每秒高达 4 GB 的单向传输速率，频宽比 AGP8X 高 3.5 倍。
PCI Express x1 I/O 则提供每秒 500 MB 的同时频宽，比 PCI 的每秒 133 MB 快 3.5 倍。
英特尔h61芯片组
英特尔h61芯片组Intel H61芯片组是英特尔推出的一款适用于LGA 1155接口的主板芯片组。
它是英特尔第二代Intel Core处理器平台的一部分，主要面向消费级桌面电脑用户，并于2011年上市。
首先，H61芯片组支持Intel Core第二代处理器，包括Intel Core i7，i5和i3系列。
这些处理器采用了32纳米工艺制造，功耗低，性能强，能够提供出色的多核处理能力和图形性能。
其次，H61芯片组支持DDR3内存，并且最高支持16GB内存容量。
这种内存类型速度快，能够提供更高的带宽，让系统更加流畅和高效运行。
H61芯片组还内置了英特尔HD图形核心，支持高清视频播放和编辑，提供更好的图形性能和视觉体验。
同时，它还支持Intel QuickSync Video技术，可以加速多媒体处理，提高视频转码和编辑的速度。
此外，H61芯片组提供了4个SATA 3.0接口和10个USB 2.0接口，这些接口可以满足用户对存储和外设的需求。
而且，它还支持PCI Express 2.0总线，可以连接高性能显卡和其他扩展卡。
H61芯片组还具备省电特性，支持英特尔节能技术，可以根据系统负载智能调整功耗和电压，提高系统能耗效率。
另外，它还支持Rapid Start技术，可以使系统从睡眠状态快速唤醒，并且保存系统状态。
总的来说，Intel H61芯片组是一款优秀的主板芯片组，适用于日常办公、娱乐和轻度游戏等应用。
它具有强大的处理能力、出色的图形性能和高速的存储和外设接口，能够提供流畅的操作体验和良好的视觉效果。
虽然它相对于其他芯片组来说功能稍显简单，但对于一般用户来说已经足够满足日常需求了。
q270芯片组
q270芯片组Q270芯片组是英特尔公司推出的一款高性能桌面计算机芯片组，其主要特点和性能如下：1. 架构设计：Q270芯片组采用了英特尔的14nm工艺制造，采用了12层金手指设计，可以提供更高的稳定性和可靠性。
2. 处理器支持：Q270芯片组支持英特尔第六代和第七代Corei3/i5/i7处理器，包括桌面版和低功耗版。
这些处理器具有更高的性能和更低的功耗，可以满足用户对于多任务处理和高性能计算的需求。
3. 内存支持：Q270芯片组支持DDR4内存，最高支持64GB的容量，支持双通道技术，可以提供更快的数据传输速度和更高的内存带宽，提升系统整体性能。
4. 存储支持：Q270芯片组支持多种存储接口，包括SATA3.0和PCIe3.0，可以连接多个固态硬盘或机械硬盘，并支持RAID 0/1/5/10技术，提供更高的存储容量和数据传输速度，方便用户存储大量数据和进行高速数据读写。
5. 图形支持：Q270芯片组集成了英特尔的最新集显技术，支持4K分辨率和多显示器输出，可以提供更清晰和更细腻的图像效果，适合于高清视频播放、游戏和图形设计等多媒体应用。
6. 扩展接口：Q270芯片组支持多种扩展接口，包括PCIe3.0x16和PCIe3.0 x1插槽，可以连接独立显卡、以太网卡、声卡等，提供更丰富的功能和更高的性能。
7. 网络支持：Q270芯片组集成了英特尔的千兆以太网控制器，支持高速网络传输，可以提供更快的网速和更低的延迟，方便用户进行在线游戏、高清视频下载等网络应用。
8. 安全支持：Q270芯片组支持英特尔的安全技术，包括可信任执行技术（TXT）、安全启动（SGX）等，可以提供更高的系统安全性和数据保护性，保护用户隐私和重要数据。
总结来说，Q270芯片组是一款高性能的桌面计算机芯片组，具有先进的工艺制造技术和创新的架构设计，支持英特尔最新的处理器、内存、存储和图形技术，提供更高的性能、更快的数据传输和更丰富的功能，是一款适合于高性能计算和多媒体应用的芯片组。
英特尔主流芯片组参数介绍大全
N
内存插槽
DDR3
DDR3
支持超频
N
N
列是超频板！规格最高，性能，用料最好
Intel® Z77 Express Chipset LGA1155
N，视CPU而定 VGA 10/4 0/6
RAID 0，1，5，10 DDR3 Y
Intel® Z75 Express Chipset LGA1155
N，视CPU而定 VGA 10/4 4/2
芯片组
Intel® H57 Express Chipset Intel® H55 Express Chipset
CPU插槽
LGA 1156
LGA 1156
集成显卡
Y
Y
图型输出
HDMI/VGA
HDMI/VGA
USB 2.0/3.0
14/0
12/0
SATA2/SATA3
6/0
6/0
磁盘阵列模式
RAID 0，1，5，10
芯片组 CPU插槽 集成显卡 图型输出 USB 2.0/3.0 SATA2/SATA3 磁盘阵列模式 内存插槽 支持超频
CPU类型
芯片组 CPU插槽 集成显卡 图型输出 USB 2.0/3.0 SATA2/SATA3 磁盘阵列模式 内存插槽 支持超频
CPU类型
芯片组 CPU插槽 集成显卡 图型输出 USB 2.0/3.0 SATA2/SATA3
系列接口丰富一点
Intel® H67 Express Chipset LGA1155 N N 14/0 6/0
Intel® H61 Express Chipset LGA1155
N，视CPU而定 VGA 10/0 4/0
RAID 0，1，5，10 DDR3 N
intel芯片组发展史
Intel芯片组发展史1、Intel 430FX芯片组Intel 430FX芯片组是Intel公司生产的第一款芯片组，当时Intel公司就凭它在芯片组领域一炮打红，从此Intel CPU配Intel芯片组芯片组性能极佳的说法被人们广为流传。
Triton First芯片组，其是当时最早提供对EDO DRAM支持的奔腾级芯片组，它所构建的以高速EDO DRAM与第一代原始Pentium处理器相配和的方案在很长一段时间内都是追求高性能用户的理想选择。
此款芯片组的CACHE类型为管线突发式，最大容量为512KB，缓存容量为64MB。
在内存方面，他最大支持128MB的内存容量，EDO DRAM读取时间为7-2-2-2 FPM DRAM读取时间为7-3-3-3，数据带宽为64BIT，这在当时是很难想象的。
2、Intel 430VX芯片组Intel在推出了两款最成功的CPU之后突然觉得还缺点什么，原因是原始的FX芯片不能满Pentium MMX CPU的需要，而HX芯片组性能好，但它昂贵的价格并不能被一般用户所接受。
所以Intel急需推出一款新的芯片组来补充FX芯片组与HX芯片组之间的真空地带。
就是在这种情况下Intel 430VX芯片组诞生了，人们习惯的称它为Triton Three。
但人们发现这款Triton Three在性能上并不比Triton 2强，只是他低廉的价格被经济不富裕得人津津乐道。
3、Intel 440LX芯片组随着CPU制造工艺的高速发展，一款功能强大的Pentium II处理器终于横空出世了。
为了推广这款CPU，1997年5月，Intel特意为它定做了一套新衣服——440LX芯片组。
首次支持AGP、SDRAM和Ultra/33功能，而且它支持两个处理器，是当时最强劲的芯片组。
4、Intel 440BX芯片组Intel 440BX芯片组是寿命最长的一款芯片组，也可以说是Intel公司最成功的芯片组产品了，直到今天它还是被很多人津津乐道。
解析英特尔第三代酷睿处理器及芯片组
解析英特尔第三代酷睿处理器及芯片组从第一代酷睿处理器到现在，英特尔带给我们一系列在性能和功耗表现上都极为优秀的处理器。
随着时间发展以及Tick-T ock战略的演进，英特尔就像一台精密的机器，按部就班地向前发展。
2012年，我们将迎来代号为Ivy Bridge的全新一代酷睿处理器。
这一代酷睿处理器有什么特点？产品的规格又有什么特别之处？随着上市日的临近，Ivy Bridge身上的迷雾也正一层一层被揭开……前不久，英特尔公布了自己的财报。
2011年第四财季，英特尔营收高达139亿美元，净利润也达到了34亿美元之多。
在2011年交出一份优秀答卷后，2012年的英特尔又会带给我们什么惊喜呢？没错，可能你已经猜到了，这就是强大的Ivy Bridge——新一代酷睿处理器。
相比前几代产品，Ivy Bridge通过全新的HKMG 22nm 3D工艺、HD Graphics 4000图形核心以及7系列芯片组，再次将x86处理器的性能提升到了一个新高峰。
制程改进带来的性能跃进在英特尔的Tick-T ock战略中，Ivy Bridge属于Tick部分。
相比架构改进、制程不变的Tock，Tick部分主要是制程全面进化，架构则基本维持不变。
换句话来说，Ivy Bridge和上代Sandy Bridge在CPU核心方面没有太大区别。
虽然核心架构没有改变，但是英特尔还是为我们带来了诸多新特性。
比如全新的22nmHKMG工艺以及3D晶体管的联合使用，这使得芯片面积更小，功耗更低，单位面积可以容纳更多的晶体管。
Ivy Bridge属于英特尔发展步伐中的Tick部分在22nm工艺中，英特尔同时采用了高介电常数Hi-K和金属栅极(Metal Gate)两种技术，简称就是HKMG。
简单来说，高介电常数在不改变原有材料厚度的情况下，可以有效改善晶体管内部的漏电电流问题，使得晶体管在进一步缩小的情况下依旧对电流保有一定的阻断能力。
英特尔高介电常数的材料主要是稀有金属铪，不过铪金属和传统的栅极材料存在一定的兼容性问题，因此英特尔干脆使用了全新的金属电极替换了原有的多晶硅材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
815：因为810不支持外接 显卡，限制了它在DIY市 场的发展，Intel又推出了 最初的815芯片，与810主 板相比，815主板支持 PC133 SDRAM，配有 AGP 4X显示接口，但依 然集成显示核心。
i815
i845：最初的i845为填补 850的尴尬而推出，CPU 接口变换为478针，但因 为与RDRAM存在技术协 议，仍然只支持PC133 SDRAM，与DDR背道而 驰，同样没有普及。 i850：支持奔四最初的主 板芯片组，插口是423针 的，搭配的内存是 RDRAM（就是必须成对 使用的RAMBUS内存）， 因为内存成本高昂，没怎 么普及。
主板芯片 集成芯片：声卡/网卡 芯片厂商：Intel 主芯片组：Intel Z77 芯片组描述：采用Intel Z77芯片组 显示芯片：CPU内置显示芯片(需要CPU 支持) 音频芯片：集成8声道音效芯片 网卡芯片：板载Intel 82579V双千兆网卡 处理器规格 CPU平台：Intel CPU类型：Core i7/Core i5/Core i3 CPU插槽：LGA 1155 CPU描述：支持Intel 22/32nm处理器 支持CPU数量：1颗 内存规格 内存类型：DDR3 内存插槽：4×DDR3 DIMM 最大内存容量：32GB 内存描述：支持双通道DDR3 2400MHz 内存
430FX
Intel 430FX芯片组是Intel公司生产 的第一款芯片组，当时Intel公司就 凭它在芯片组领域一炮打红，从此 Intel CPU配Intel芯片组主板性能 极佳的说法被人们广为流传。人们 一般称它为Triton First芯片组，其 是当时最早提供对EDO DRAM支 持的奔腾级芯片组，它所构建的以 高速EDO DRAM与第一代原始 Pentium处理器相配和的方案在很 长一段时间内都是追求高性能用户 的理想选择。此款芯片组的 CACHE类型为管线突发式，最大 容量为512KB，缓存容量为64MB。 在内存方面，他最大支持128MB的 内存容量，EDO DRAM读取时间 为7-2-2-2 FPM DRAM读取时间为 7-3-3-3，数据带宽为64BIT，这在 当时是很难想象的。
inter主板芯片组
Intel主板芯片组历史上，曾有 440BX、810、815、845、865、 915、945、965、P35等诸多型 号的经典产品，主板芯片组分为 北桥芯片和南桥芯片， Intel芯片 组往往分系列，例如845、865、 915、945、975等，同系列各个 型号用字母来区分，命名有一定 规则，掌握这些规则，可以在一 定程度上快速了解芯片组的定位 和特点.
440时代
丛430FX衍生出来了 一系列产品。 譬如：430HX、 430VX、430TX、 440LX、440BX、 440ZX、440GX等著 名的产品。
INTEL一代的经典产品——8XX
从i810开始，Intel放弃了以往的南桥 和北桥的概念，用MCH（Memory Controller Hub，内存控制中心）取代 了以往的北桥芯片，用ICH（I/O Controller Hub，输入输出控制中心） 取代了南桥芯片。810芯片支持主频为 133MHz的P3，但最关键的是它提供了 对PC 100 SDRAM的支持，支持硬盘 的ATA66模式（理论传输速度 66MB/S），加上第一次实现了声卡、 显卡全部集成，使得它在品牌机市场 占据了非常巨大的份额，当时2000年 初满天飞的“9999，P3电脑搬回家”、 联想天僖系列机都使用810主板，迄今 仍有很多在使用。当时甚至有媒体认 为PC从此走向全整合时代，恐怕是因 为没有预计到显卡迅速发展所致。
从845系列到915系列以前
PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持 AGP插槽。 E是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对 于845D是增加了533MHz FSB支持，而相对于845G之类则是增加了 对ECC内存的支持，所以845E常用于入门级服务器。 G是主流的集成显卡的芯片组，而且支持AGP插槽，其余参数与PE 类似。
Intel Z77芯片组
基本参数 适用类型：台式机 CPU类型：Ivy Bridge处理器 SATA接口个数：6 USB接口个数：支持14个USB接口 发布日期：2012年1月 CPU类型：Ivy Bridge处理器 CPU插槽：LGA 1155 CPU数量：1颗 超线程技术：支持 内存类型：支持DDR3 内存插槽数量：视CPU而定 最大内存容量：视CPU而定 内存传输频率：视CPU而定 内存校验：视CPU而定 显卡插槽：支持PCI Express 3.0 USB接口：支持10个USB2.0接口，4个USB3.0接口 USB接口个数：支持14个USB接口 SATA接口：支持4个SATA II，2个SATA III接口 SATA接口个数：6 RAID等级：RAID 0，1，5，10 PCI-E信道：8（5GT/s） PCI-E插槽：1个PCI-E 3.0 X16 or 1个PCI-E 3.0 X8 or 2个PCI-E 3.0 X8+2个PCI-E 3.0 X4
附：从965开始不再 支持IDE设备，因此 965芯片组都是靠主 板厂商外加芯片来支 持IDE设备的，因此 成本比较高，当时也 没怎么流行，很快被 3系列主板代替了。
主板芯片组 Intel P45
主板总线 FSB 1600MHz CPU类型 支 持Intel 酷睿2至尊, 酷 睿2双核, 酷睿2四核, 奔 腾双核, 赛扬双核, 奔腾 E, 赛扬D处理器, 支持 Intel新一代45nm多核 处理器
Intel 3系芯片组
3系列芯片组此前规划有高端旗舰级X38、主流性能级P35、商务型 Q35和Q33、整合型G35和G33以及G31，低端P31。 1、支持四核心Kentsfield，支持45nm的Penryn核心处理器； 2、首个支持1333MHz前端总线的桌面级芯片组产品； 3、同时内建DDR2和DDR3的内存控制器； 4、升级至PCI-Express 2.0规格，其每组Lanes的单向内部连接速度 将由2.5Gbps提升至5Gbps，带宽 Nhomakorabea升一倍；
965系列之后
从965系列芯片组开始，Intel改变了芯片组的命名方法，将代表芯片 组功能的字母从后缀改为前缀，并且针对不同的用户群体进行了细分， 例如P965、G965、Q965和Q963等等。 P是面向个人用户的主流芯片组版本，无集成显卡，支持当时主流的 FSB和内存，支持PCI-E X16插槽。
ATA和RAID支持。
INTEL伟大的卓越产品——9XX
Intel 915芯片组
英特尔915高速芯片组专为采用LGA775封装且支持超线程（HT）技 术 的英特尔奔腾4 处理器而设计，内存支持双通道DDR2 533内存， 可提供高达8.5 GB/s的带宽提供最多两个带宽相当于现在AGP接口两 倍的PCI Express x16接口，千兆网卡和7.1声道的声卡支持也是I915 的特色之一。
Intel 945芯片组
为了对应双核心处理器的推出，除了先前发表的Intel 955X芯片组之外 又针对Pentium D处理器再推出Intel 945系列芯片组， 945P芯片组支 持1066/800/533 MHz前端总线，LGA775插座，最高支持双通道DDR2 667内存（不再支持DDR），4个串行SATA 300（SATA 2.0）端口， 显卡槽：PCI-E X16，南桥芯片：ICH7(R/RW)，HD集成声卡，后期经 过主板厂商改进，可以支持酷睿2（但不是全部）及其核心的奔腾 E2XXX、赛扬 4XX。
G是面向个人用户的主流的集成显卡芯片组，而且支持PCI-E X16插 槽，其余参数与P类似。
Q则是面向商业用户的企业级台式机芯片组，具有与G类似的集成显 卡，并且除了具有G的所有功能之外，还具有面向商业用户的特殊功 能，例如Active Management Technology(主动管理技术)等等。 另外，在功能前缀相同的情况下，以后面的数字来区分性能，数字低 的就表示在所支持的内存或FSB方面有所简化。例如Q963与Q965相 比，前者就仅仅只支持DDR2 667。
南桥芯片
南桥芯片主要是控制一些接口，比如硬盘IDE、SATA接 口、USB接口等等，当然PCI、PCI-E总线也是由南桥控 制的，由于这些设备的速度都比较慢，所以Intel将它们分 离出来让南桥芯片控制，这样北桥高速部分就不会受到低 速设备的影响，可以全速运行。 南桥芯片负责I/O总线之间的通信，如PCI、PCI-E总线、 USB、LAN、ATA、SATA、音频控制器、键盘控制器、 实时时钟控制器、高级电源管理等。
965时代
965芯片组有Q965、Q963、G965、P965。965芯 片组是Intel一开始就为酷睿2量身定做的， 1066/800/533 MHz系统总线完美支持酷睿2以及 Intel全系列LGA 775的CPU（945系列是主板厂商 自己采用技术解决支持问题的）。 最高支持DDR2 800（Q963只支持到DDR2 667）， Q965、Q963、G965集成了GMA 3000显卡（支持 DX 9.0C，不过以前因为驱动不好，性能反而不及 GMA 950，现在好像新的驱动出来了，性能有所提 升），P965是主流型号，除了不集成显卡其余的参 数与G965一致。
芯片组的作用
北桥芯片
主板芯片组中起主导作用也是最重要的组成部分，也称为主 桥(Host Bridge)。一般来说，芯片组的名称就是以北桥芯 片的名称来命名的，例如英特尔 845E芯片组的北桥芯片是 82845E，975X芯片组的北桥芯片是82975X等等。 北桥芯片负责与CPU的联系并控制内存、AGP数据在北桥 内部传输，提供对CPU的类型和主频、系统的前端总线频率、 内存的类型(SDRAM，DDR SDRAM以及DDR2 DD3等等) 和最大容量、AGP插槽、PCI-E x16、ECC纠错等支持，整 合型芯片组的北桥芯片还集成了显示核心。
