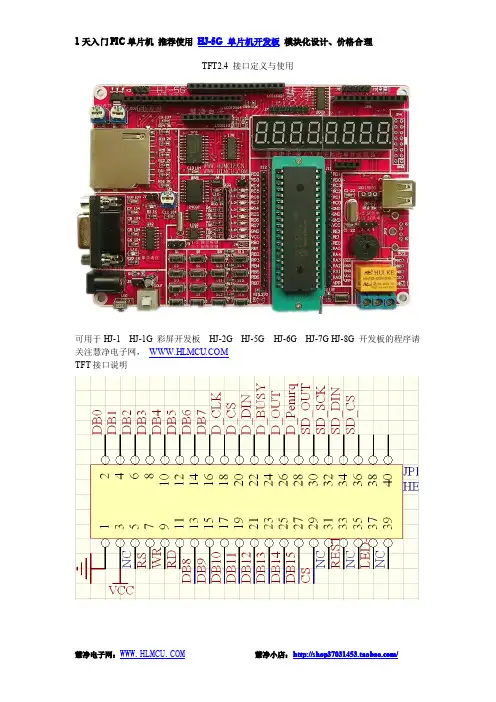

SD卡彩屏使用说明书
TFT2.4接口定义与使用可用于HJ-1HJ-1G彩屏开发板HJ-2G HJ-5G HJ-6G HJ-7G HJ-8G开发板的程序请关注慧净电子网，TFT接口说明集成SD卡使用方法2.4寸彩屏分辨率320x240，样例程序使用16bit表示一个点颜色，格式565。
320x240x2=153600字节，即150K，所以如果完整写一幅图片，需要150KROM容量，显然51系列单片机是不够的（最大内部ROM64K），所以需要SD存储图片。
程序样例中使用简单的读SD方式，由于51系列单片机速度较低，所以显示图片需要较长时间，程序中做简易处理，只做基础功能。
SD卡使用如下，2G以下SD卡，格式化成FAT16格式。
然后把需要显示的图片，大小320x240像素，bmp格式，通过转换软件处理成bin格式，并通过读卡器存储到SD卡，处理软件使用Image2LCD软件。
SD卡中不含有任何其他文件，之前必须先格式化SD卡。
存储到SD卡截图如下：我们用winhex软件查看，能得到如下图信息如上图，点击“车 1.bin”文件，可以看到右端第1扇区地址是520，这个是数据区最小的地址，我们把图片依次存放，读图片也是从这个图片开始，然后看左下角圈起来的2个数字，一个是物理扇区编号，一个是逻辑扇区编号，配套的程序中由于没有使用完整的FAT格式（可以自行研究），所以这里我们选择物理编号32，那么对应的地址就是32x512=16384，这个是1G卡FAT16格式化后的初始数据，2G以下不同容量的的初始地址不同，请使用winhex软件查看对应的物理扇区编号，并计算出对应的地址，然后在样例程序中更改。
以下列出程序中需要更改的地方图2个箭头所指的数据大概说明一下*1、KEY表示按键，可以定义到任一端口，可以看程序开头部分。
这里表示写完一副图片后如果按下按键。
则显示下一幅图片，否则停留在当前图片。
2、j+20，20这个数字的来由，我们有上面分析可可知，一张完整的图片占用150K，也就是需要300个扇区（每个扇区512），以此推论，第一幅图片的逻辑地址520，然后紧接着的一副图片应该是520+300=820，通过winhex可以看出实际是840，所以要跳过这个空白区。

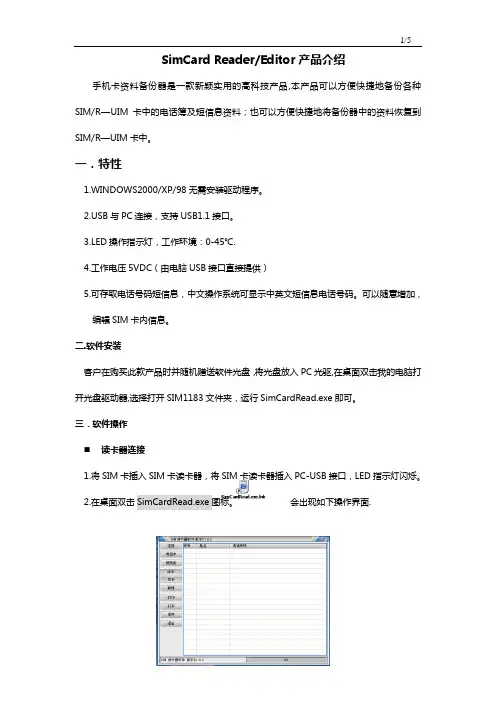

Simcard Reader Editor中文说明书
SimCard Reader/Editor 产品介绍手机卡资料备份器是一款新颖实用的高科技产品,本产品可以方便快捷地备份各种SIM/R —UIM 卡中的电话簿及短信息资料；也可以方便快捷地将备份器中的资料恢复到SIM/R —UIM 卡中。
一．特性1.WINDOWS2000/XP/98无需安装驱动程序。
B 与PC 连接，支持USB1.1接口。
3.LED 操作指示灯，工作环境：0-45℃.4.工作电压5VDC （由电脑USB 接口直接提供）5.可存取电话号码短信息，中文操作系统可显示中英文短信息电话号码。
可以随意增加，编辑SIM 卡内信息。
二.软件安装客户在购买此款产品时并随机赠送软件光盘，将光盘放入PC 光驱,在桌面双击我的电脑打开光盘驱动器,选择打开SIM1183文件夹，运行SimCardRead.exe 即可。
三．软件操作⏹ 读卡器连接1.将SIM 卡插入SIM 卡读卡器，将SIM 卡读卡器插入PC-USB 接口，LED 指示灯闪烁。
2.在桌面双击SimCardRead.exe 图标。
会出现如下操作界面.3.单击连接按钮，LED 灯闪烁，并会显示设备初始化成功，SIM 卡连接成功！单击确定按钮.⏹ 读取电话号码1. 在操作界面选择电话本按钮再选择读卡按钮，并显示读卡进程.2.读卡完成后，界面上会显示SIM卡的所有电话号码及姓名（中英文都可以）.⏹电话号码的编辑1.在读取的电话号码或姓名上单击鼠标右键，会出现如下菜单。
可以编辑，插入，删除，剪切，复制等操作.如要将姓名张三，电话号码123改为李四，电话号码456只要在姓名张三上双击，然后输入李四，在电话号码123上双击然后输入456即可.2.如要在序号1，姓名张三，电话号码123后插入李四，电话号码456，只要在张三上单击鼠标右键，选择插入，然后输入要插入的内容。
其它操作相同。
⏹电话号码的写入1.将电话号码写入SIM卡，在操作界面的写卡单击鼠标左键即可。
外文翻译《SD安全数码卡产品手册》
本科毕业设计（外文翻译）SanDisk Secure Digital Card Product ManualSD安全数码卡产品手册1. IntroduceThe Secure Digital is a flash-based memory card that is specifically designed to meet the security, capacity, performance and environment requirements inherent in newly emerging audio and video consumer electronic devices. The SD Card includes a copyright protection mechanism that complies with the security of the SDMI standard, and is faster and capable of higher Memory capacity. The SD Card security system uses mutual authentication and a “new cipher algorithm” to protect from illegal usage of the card content. A non-secured access to the user‘s own content is also available. The physical form factor, pin assignment and data transfer protocol are forward compatible with the SD Card, with some additions.The SD Card communication is based on an advanced nine-pin interface (Clock, Command, 4xData and 3xPower lines) designed to operate in a low voltage range. The communication protocol is defined as part of this specification. The SD Card host interface supports regular MultiMediaCard operation as well. In other words, MultiMedia Card forward compatibility was kept. Actually the main difference between SD Card and MultiMediaCard is the initialization process. The SD Card specifications were originally defined by MEI (Matsushita Electric Company), Toshiba Corporation and SanDisk Corporation. Currently, the specifications are controlled by the Secure Digital Association (SDA). The SanDisk SD Card was designed to be compatible with the SD Card Physical Specification.The SD Card interface allows for easy integration into any design, regardless of microprocessor used. For compatibility with existing controllers, the SanDisk SD Card offers, in addition to the SD Card interface, an alternate communication protocol, which is based on the SPI standard.The current SD Card provides up to 1024 million bytes of memory using flash memory chips, which were designed especially for use in mass storage applications. In addition to the mass storage specific flash memory chip, the SD Card includes an on-card intelligent controller which manages interface protocols, security algorithms for copyright protection, data storage and retrieval, as well as Error Correction Code (ECC) algorithms, defect handling and diagnostics, power management and clock control.1.1. ScopeThis document describes the key features and specifications of the SD Card, as well as the information required to interface this product to a host system.1.2. Product ModelsThe SD Card is available in the capacities shown in Table 1-1.SDSDB = Binary NAND technology.SDSDJ = Multi Level Cell (MLC) NAND technology.SDSDH = Ultra SD CardInterface Figure 1-1. SD Card Block Diagram1.3 System FeaturesThe SD Card provides the following features:●U p to 2-GB of data storage.●S D Card protocol compatible.●S upports SPI Mode.●T argeted for portable and stationary applications for secured (copyrights protected)and non-secured data storage.●V oltage range:●O ther commands and memory access: 2.7-3.6V.●V ariable clock rate 0-25 MHZ.●U p to 25 MB/sec data transfer rate (using 4 parallel data lines).●P assword Protected of Cards (not on all models).●W rite Protect feature using mechanical switch.●B uilt-in write protection features (permanent and temporary).●C ard Detection (Insertion/Removal).●A pplication-specific commands.●C omfortable erase mechanism.The performance of the communication channel is described inTable 1-2.1.4. SD Card StandardSanDisk SD Cards are fully compatible with the following SD Card Physical Layer Specification standard:The SD Card Physical Layer System Specification, Version 1.101.5 Functional DescriptionSanDisk SD Cards contain a high level, intelligent subsystem as shown in Figure 1-1. This intelligent (microprocessor) subsystem provides many capabilities not found in other types of memory cards. These capabilities include:●Host independence from details of erasing and programming flash memory.●Sophisticated system for managing defects (analogous to systems found in magneticdisk drives).●Sophisticated system for error recovery including a powerful error correction code(ECC).1.5.1. Flash Technology IndependenceThe 512-byte sector size of the SD Card is the same as that in an IDE magnetic disk drive. To write or read a sector (or multiple sectors), the host computer software simply issues a Read or Write command to the SD Card. This command contains the address. The host software then waits for the command to complete. The host software does not get involved in the details of how the flash memory is erased, programmed or read. This is extremely important as flash devices are expected to get more and more complex in the future. Because the SD Card uses an intelligent on-board controller, the host system software will not require changing as new flash memory evolves. In other words, systems that support the SD Card today will be able to access future SanDisk SD Cards built with new flash technology without having to update or change host software.1.5.2. Defect and Error ManagementSD Cards contain a sophisticated defect and error management system. This system is analogous to the systems found in magnetic disk drives and in many cases offers enhancements. For instance, disk drives do not typically perform a read after write to confirm the data is written correctly because of the performance penalty that would be incurred. SD Cards do a read after write under margin conditions to verify that the data is written correctly. In the rare case that a bit is found to be defective, SD Cards replace this bad bit with a spare bit within the sector header. If necessary, SD Cards will even replace the entire sector with a spare sector. This is completely transparent to the host and does not consume any user data space.The SD Card’s soft error rate specification is much better than the magnetic disk drivespecification. In the extremely rare case a read error does occur, SD Cards have innovative algorithms to recover the data. This is similar to using retries on a disk drive but is much more sophisticated. The last line of defense is to employ a powerful ECC to correct the data. If ECC is used to recover data, defective bits are replaced with spare bits to ensure they do not cause any future problems. These defect and error management systems coupled with the solid-state construction give SD Cards unparalleled reliability.1.5.3. Copyright ProtectionA detailed description of the Copyright Protection mechanism and related security SD Card commands can be found in the SD Card Security Specification document from the SD Card Association. All SD Card security related commands operate in the data transfer mode.As defined in the SDMI specification, the data content that is saved in the card is saved already encrypted and it passes transparently to and from the card. No operation is done on the data and there is no restriction to read the data at any time. Associated with every data packet (song, for example) that is saved in the unprotected memory there is a special data that is saved in a protected memory area. For any access (any Read, Write or Erase command) from/to the data in the protected area. For an authentication procedure is done between the card and the connected device, either the LCM (PC for example) or the PD (portable device, such as SD player). After the authentication process passes, the card is ready to accept or give data from/to the connected device. While the card is in the secured mode of operation (after the authentication succeeded) the argument and the associated data that is sent to the card or read from the card are encrypted. At the end of the Read, Write or Erase operation, the card gets out automatically of its secured mode.1.5.4. EnduranceSanDisk SD Cards have an endurance specification for each sector of 100,000 writes typical (reading a logical sector is unlimited). This far exceeds what is typically required in nearly all applications of SD Cards. For example, even very heavy use of the SD Card in digital still cameras, cellular phones, personal communicators, pagers and voice recorders will use only a fraction of the total endurance over the typical device’s lifetime. For instance, it would take over 10 years to wear out an area on the SD Card on which a file of any size (from 512 bytes to maximum capacity) was rewritten 3 times per hour, 8 hours a day, 365 days per year. With typical applications, the endurance limit is not of anypractical concern to the vast majority of users.1.5.5. Wear LevelingWear-leveling is an intrinsic part of the Erase Pooling functionality of SD using NAND memory. The SD Card’s Wear Level command is supported as a NOP operation to maintain backward compatibility with existing software utilities.1.5.6. Using the Erase CommandThe Erase (sector or group) command provides the capability to substantially increase the write performance of the SD Card. Once a sector has been erased using the Erase command, a write to that sector will be much faster. This is because a normal write operation includes a separate sector erase prior to write.1.5.7. Automatic Sleep ModeA unique feature of the SanDisk SD Card (and other SanDisk products) is automatic entrance and exit from sleep mode. Upon completion of an operation, the SD Card will enter the sleep mode to conserve power if no further commands are received within 5msec. The host does not have to take any action for this to occur. In most systems, the SD Card is in sleep mode except when the host is accessing it, thus conserving power. When the host is ready to access the SD Card and it is in sleep mode, any command issued to the SD Card will cause it to exit sleep and respond.1.5.8. Hot InsertionSupport for hot insertion will be required on the host but will be supported through the connector. Connector manufacturers will provide connectors that have power pins long enough to be powered before contact is made with the other pins. Please see connector data sheets for more details. This approach is similar to that used in PCMCIA and MMCA devices to allow for hot insertion.1.5.9. SD Card—SD Bus ModeThe following sections provide valuable information on the SC Card in SD Bus mode.1.5.9.1. SD Card Standard ComplianceThe SD Card is fully compliant with SD Card Physical Layer Standard Specification V1.01. The structure of the Card Specific Data (CSD) register is compliant with CSD Structure 1.0.1.5.9.2. Negotiating Operation ConditionsThe SD Card supports the operation condition verification sequence defined in the SD Card standard specifications. Should the SD Card host define an operating voltage range, which is not supported by the SD Card it will put itself in an inactive state and ignore any bus communication? The only way to get the card out of the inactive state is by powering it down and up again. In Addition the host can explicitly send the card to the inactive state by using the GO_INACTIVE_STATE1.SD卡介绍SD卡(安全数码卡)是以FLASH技术为依托的记忆卡,特为满足新兴的视频和音频电器的安全,容量,运行和环境要求而设计。
中文使用手册
中文使用手冊目錄產品介紹 (3)產品特色 (3)系統需求 (4)使用前需知 (4)安裝驅動程式 (5)在 Windows98/98SE下安裝驅動程式 (5)製作磁碟分割區與保密功能設定 (8)Format.exe應用工具程式﹝Format.exe﹞操作介面說明 (8)磁碟分割設定功能 (8)磁碟保密設定 (9)磁碟組態設定 (11)Lock.exe保密區登入程式﹝Lock.exe﹞操作介面說明 (12)免責條款 (14)產品介紹感謝您選購此高速 USB 2.0 行動碟產品。
本產品能讓您更方便且快速地在個人電腦與筆記型電腦間，存取及傳輸大量資料。
由於本產品提供較傳統儲存裝置更高的容量及更快的傳輸速率，其功能足以取代軟碟機或硬碟機。
除此之外，本產品所附之應用工具程式，可以讓您在此行動碟上製作磁碟分割區及設定保密磁碟來保護您的個人重要資料。
擁有此行動碟產品，您就能在日常生活中享受它所帶來的便利。
產品特色z符合 USB 2.0 介面規格。
支援熱插拔功能。
z在雙通道模式下，讀出速度可以達到每秒19MB，寫入速度可以達到每秒14MB。
* z在單通道模式下，讀出速度可以達到每秒10MB，寫入速度可以達到每秒7MB。
* z USB 埠直接供電，無需外加任何電源即可運作。
z不需安裝任何驅動程式。
(只有在 Windows®98下使用，才需要安裝驅動程式光碟內所附之驅動程式)z製作磁碟分割區之功能及設定保密磁碟區之功能。
z防震、無噪音、更長的資料保存時間。
注意：此行動碟之實際讀出與寫入速度會被行動碟內所使用之快閃記憶體與電腦之系統效能所影響。
系統需求z具備可正常使用之 USB 埠的桌上型或筆記型電腦。
z具備下列其中之一的作業系統：Windows® 98/98SEWindows® MEWindows® 2000Windows® XPMac™OS 9.x 或之後之版本Linux™ Kernel 2.4 或之後之版本使用前需知z請避免讓此USB 2.0行動碟產品接觸到高溫與水氣或讓其曝曬在日光下。
SD卡使用手册
SD卡使用手册第1章 SD软件包使用手册SD/MMC 卡是一种大容量（最大可达4GB）、性价比高、体积帏、访问接口简单的存储卡。
SD/MMC 卡大量应用于数码相机、MP3 机、手机、大容量存储设备，做为这些便携式设备的存储载体，它还具有低功耗、非易失性、保存数据无需消耗能量等特点。
SD 卡接口向下兼容MMC（MutliMediaCard 多媒体卡）卡，访问SD 卡的SPI 协议及部分命令也适用于MMC 卡。
1.1 SD/MMC卡的外部物理接口SD 和MMC 卡的外形和接口触点如图1 所示。
其中SD 卡的外形帺寸为：24mm x 32mm x 2.1mm （普通）或24mm x 32mm x 1.4mm （薄SD 存储卡），MMC 卡的外形帺寸为24mm x 32mm x 1.4mm 。
表1 为SD/MMC 卡各触点的名称及作用，其中MMC 卡只使用了1 ~ 7 触点。
表1 SD/MMC 卡的焊盘分配滨：1. S：电源；I：输入；O：推挽输出；PP：推挽I/O。
2. 扩幕的DAT 线（DAT1 ~ DAT3 ）在上电后处于输入状态。
它们在执行SET_BUS_WIDTH 命令后作为DAT 线操作。
当不使用DAT1 ~ DAT3 线时，主机应使自己的DAT1~DAT3 线处于输入模式。
这样定义是为了与MMC 卡保持兼容。
3. 上电后，这条线为带50KΩ上拉电阻的输入线（可以用于检测卡是否存在或选择SPI 模式）。
用户可以在正常的数据传输中用SET_CLR_CARD_DETECT（ACMD42 ）命令断开上拉电阻的连接。
MMC 卡的该引脚在SD 模式下为保留引脚，在SD 模式下无任何作用。
4. MMC 卡在SD 模式下为：I/O/PP/OD。
5. MMC 卡在SPI 模式下为：I/PP。
由表1 可见，SD 卡和MMC 卡在不同的通信模式下，各引脚的功能也不相同。
这里的通信模式是指微控制器（主机）访问卡时使用的通信协议，分为两种：SD 模式及SPI 模式。
DVR说明书(中文版)
本产品同时具备数字视音频录像机（DVR）和数字视音频服务器（DVS） 的特性。既可以独立使用，也可以联网组成络）软件，可充分体现其强大的组网和远程监控 能力。
可应用于银行、电信、电力、司法、交通、小区、工厂、仓库、水利设施 等各领域、各部门的安全防范。
➢ 主要功能
• 实时监视功能
具备模拟输出接口、VGA 接口，可通过监视器或显示器实现监视功能，支持 TV、VGA 同时输出。
• 存储功能
存储数据采用专用格式，无法篡改数据，保证数据安全存储介质
• 压缩方式
支持多路音视频信号，每路音视频信号由独立硬件实时压缩，声音与图像保持
稳定同步。
• 备份功能
通过 USB 接口（如普通 U 盘、移动硬盘）、SATA 刻录光驱等进行备份。 客户端电脑可通过网络下载硬盘上的文件进行备份。
启动 .................................................................................................................................... 5 关机 .................................................................................................................................... 5 遥控器关机.......................................................................................................................... 5 键盘和鼠标关机................................................................................................................... 6
卡读卡器+以太网开发板说明书
SD卡读卡器+以太网开发板使用手册广州乐诚电子科技有限公司地址：广州天河区东圃大马路47号 网址：/系 统 概 述本开发板是一套基于CP2200以太网控制器和C8051F340单片机（SOC）而开发的学习平台，集成了强大的实用功能既可供用户学习使用，也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。
开发板实现了Web Server服务器功能，文件上传，可通过工具方便配置出各种网络协议(TCP/IP 协议，HTTP协议)，以适应各种应用。
对于数据采集的用户，原来都需要去现场采集各种类型的数据，如温度、湿度、压力等等，现在只要通过英特网便可以将这些数据从远程处自动采集发回，然而，海量的数据储存成为事关重要，本开发板适时集成以C8051F340为主控器对SD卡(支持8G)的控制，可以实现把采集来的数据由USB高速传输到PC.SD读卡器+以太网开发板便是您开发此类产品的软硬件技术平台。
同时，SD读卡器+以太网开发板用带USB接口的单片机实现对SD卡的文件系统管理，能实现数据读写，拷贝等等管理，SD卡的FAT32文件系统编程复杂，极不容易处理，我们提供源代码，详细的注释很容易上手。
硬件特性：C8051F340芯片·C8051F340是完全集成的混合信号系统级MCU芯片·高速流水线结构的8051兼容的CIP-51内核（最大48MIPS）；·全速非侵入式的系统调试接口（C2接口）；·USB总线接口,全速12Mbps，1KB FIFO；·真正10位200ksps的17通道ADC，带模拟多路开关；·64K字节可在系统编程的FLASH存储器，5376字节的片内RAM；·可寻址64K字节地址空间的外部数据存储器接口；·硬件实现的SPI，SMBus/IIC和两个UART串行接口；·4个通用的16位定时器，40个I/O端口；·具有5个捕捉/比较模块的可编程计数器/定时器阵列；·片内看门狗定时器，2个比较器，VDD监视器和温度传感器；·-40~85度工业级温度范围；CP2200以太网控制器·高性能并行总线IEEE 802.3 兼容的单芯片以太网控制器；·集成以太网媒体访问控制器（MAC） 和10 BASE-T PHY；·支持全双工和半双工模式；·芯片内置8K 非易失性FLASH存储器 ，方便存储用户配置信息和放置Web 页面；·使用标准的100mil间距的双列2*11插针方便与用户mcu连接；·单电源3.3V供电，配备LED电源指示灯，引脚电平兼容5V标准；板载资源：·以太网控制器CP2200实现WEB服务器·MCU：C8051F340，片内64K FLASH，5376Byte SRAM·USB 2.0 与计算机通信·2路RS232接口，实现双串口数据传输功能·MMC/SD(MCI)接口(提供带FAT,FAT32文件系统)·内置网络变压器的RJ45网络接口·串口ISP（bootloader）下载功能，JTGA调试接口(方便大家用仿真器调试）·提供完整原理图和源程序·芯片所有资源对用户开放例程简介：·USB总线通信例程，批量传输实验 ，HID通信实验·串行通信例程·CP2200以太网通信例程·单片机控制SD卡例程实验内容：* 双串口,可以与PC或其它外设通讯,也可以做相互通讯实验* 定时器实验* USBHID实验.* USB BUILK实验* 串口与网口通信实验,本板带两个串口可做双串口网络服务器实验.* 可外接MMC/SD卡,可以自由DIY读卡器,海量U盘设计 ( 采用FAT,FAT32文件系统 )* 网络TCP/IP实验，WEB，FTP，TCP，UDP等实验,(附带webserver实例）应用事例--远程检测和监视--库存管理--VOIP电话适配器--POS设备--网络时钟--潜入式Web服务器--远程以太网-UART桥--远程数据传输--大容量数据存取--海量U盘（支持8G SD卡）注：所有代码全部采用C语言编写，并有注释，保证初学者快速入门。
SD卡MDVR说明书(中文版)20101009
双SD卡车载DVR 使用说明书目录1. 产品规格 (3)2. 产品应用方案 (5)3. 产品外特性 (6)4. 遥控器功能键说明 (12)5. 主机功能及操作说明 (14)5.1. 用户登录 (15)5.2. 系统设置 (16)5.2.1基本设置 (17)5.2.2开关机设置 (17)5.2.3网络设置 (18)5.2.4密码设置 (19)5.3. 录像设置 (20)5.3.1常规设置 (20)5.3.2通道设置 (21)5.3.3 定时列表 (22)5.3.4 子码流设置 (22)5.4. 行车设置 (23)5.4.1感器设置 (23)5.4.2度设置 (24)5.4.3速度设置 (24)5.5. 管理工具 (25)5.5.1磁盘管理 (26)5.5.2配置管理 (26)5.5.3系统升级 (27)5.5.4日志管理 (27)5.5.5移动侦测 (27)5.6. 录像回放 (29)5.7. 快捷设置 (29)5.8. 模块管理 (29)5.8.1无线设置 (30)5.8.2WIFI设置 (31)5.8.3云台设置 (32)5.9. 系统信息 (34)1.产品规格MDVR是专为车载视频监控和远程监控开发的一款高性价比、功能可扩展性强的设备。
它采用高速处理器和嵌入式Linux平台开发，结合IT领域中最先进的H.264视频压缩/解压缩技术、网络技术以及GPS定位技术。
以SD卡作为存储介质，MDVR可实现4路CIF、HD1和D1格式的音视频录像、汽车行驶信息记录和GPS定位信号上传功能。
MDVR配合中心软件可实现报警联动的中央监控、远程管理及回放分析。
MDVR产品外观简洁、具有超强抗振，安装灵活方便，功能强大，可靠性高等特点。
MDVR的产品规格见表1。
表1：MDVR 产品规格列表MDVR的基本电气参数如表2。
表2：MDVR基本电气参数列表2. 产品应用方案产品具体应用方案如图1和图2所示。
控制面板话筒自动下载服务器数据库存储服务器接入服务器流媒体转发客户端图1图23. 产品外特性3.1.整机外观整机外观如图3所示图3：MDVR整机外观3.2.主机尺寸与安装孔位如图4所示图4 主机尺寸与按照孔位图3.3.前后面板指示灯与接插件定义如图5所示图5：前面板指示灯图前面板接口定义如下表。
MDVR-4GS升级版说明书
支持 USB/SD 卡升级、无线网络升级
电源输入 DC：+6V~+32V
电源输出 +12V@2A；+5V@2A
工作温度 -25 ---- 60℃
点火信号 1 个
功耗
空载 3.6W，满载约 27W
PC 回放软件 回放视频文件
1.3基本工作参数
项目 电源输入 输出电压 I/O 接口 RS232 串口 RS485 串口 SD 卡接口
4.3.3退出菜单模式 按遥控器的【退出/ESC】键或点击鼠标右键可以退出菜单模式并切换到预览模式。
4.4主菜单
当按【MENU】键或鼠标右键弹出菜单框，该菜单包括三个部分。 通道预览：单画面切换、四画面预览。 快捷操作栏：录像回放、手动录像。 菜单栏：点击进入后包含有管理工具、系统设置、云台控制、日志查询、关闭系统、 定时开关、车辆信息等子菜单。
8
4.5通道预览
单通道预览：单击鼠标左键，可以进行单画面预览；按遥控器的数字 1-4，可以单画面预览对应的通道。
四通道预览：按遥控器的【Multi】键或单击鼠标左键，可以返回到 四画面预览状态。
4.6回放
1、进入回放操作界面 四通道预览界面，按遥控器的【放像/PLAY】键；主菜单界面，按遥控器的 【确认/ENTER】键或用点击鼠标左键“录像回放”，三种方式可直接进入回放 操作界面。 2、文件搜索界面说明
MDVR-F3 说明书
集成公交智能交通、无线数据传输于一体的车载电子设备中文V 2.0Copyright ©2010版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
！敬请注意：本产品中使用的硬盘隔振技术，已申请实用新型专利。
本产品中使用的电源设计，已申请专利。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
版本说明 (4)本书简介 (4)1产品概述 (8)2产品规格 (8)2.1产品规格列表 (8)2.2产品参数--基本工作参数列表 (9)2.3环境适应 (10)3主机软件说明 (11)3.1遥控器功能键说明 (11)3.2报站系统操作介绍 (12)3.3报站器外观及说明 (12)3.3.1外观 (12)3.3.2外观说明 (12)3.3.3按键功能说明 (13)3.3.4界面说明 (17)3.4系统设置与操作 (24)3.5系统设置与操作 (25)3.5.1用户登录 (25)3.5.2菜单操作 (26)4面板接口的定义 (45)4.1后面板接口定义 (45)4.2前面板接口定义 (46)5常见问题回答 (47)5.1GPS 相关问题 (47)5.2无线模块相关问题 (47)5.3U盘相关问题 (47)5.4定时开关机问题 (48)5.5报站相关问题 (48)版本说明本手册对应产品版本为：SVT-MVR-F3 多功能车载智能调度终端。
本书简介本手册介绍了一款集成了“公交智能交通”和“无线数据传输”于一体的车载电子设备SVT-MVR-F3（以下简称F3）的特性、详细规格，详细描述了设备的各个模块的功能和使用注意事项，详细描述了设备前后面板各接插件信号的定义，详细描述了设备界面的定义和用户操作。
全书共分为六章:第1章产品介绍：简要介绍产品功能、主要特点及典型应用。
机器人SD卡使用说明
1RoboBasic useful featuresF4 = ROBOBASIC MOVE data source window with the cursor in the press in a group that corresponds to the motor OFF, ON As the motor is captured. F5 = Robo Basic source window with the cursor in the data from MOVE is pressed, the motor operates a group of F6 = Robo Basic source window with the cursor in the data from MOVE press, both above and b l below th the motor t b behavior h i of f th the entire ti group, such h as k known F8 = automatic alignment makes the program dependent sources. F9 = After compiling robots are downloading. F10 = OFF all of the current makes the motor. F11 = F10 is OFF in the current position of the motor as the motor ON Lets capture. F12 = RoboBasic source window at the cursor position where the current value of the motor is inserted.Symmetrical structure of motion data G6A with a group of motor G6D, groups and G6C G6B is symmetric.MOVE G6A,95, 106, 145, 63, 105, 100 MOVE G6D,95, 46, 145, 123, 105, 100 MOVE G6B,115 MOVE G6C,85 WAIT MOVE G6D,95, 106, 145, 63, 105, 100 MOVE G6A,95, 46, 145, 123, 105, 100 MOVE G6C,115 MOVE G6B,85 WAIT2Zero-settingServo Motor Control Section 10 <->100 (Center) <-> 190 Zero-setting 80 <->100 (Center) <-> 1203How to create four kinds of motion1. Metal Fighter Control screen utilizing2. 24 servo motors utilize real-time control screen3. How to capture using the function Keys (F10 F11 (F10, F11, F12 buttons utilization) 4. Source-level way to determine the motion in writing and numerical values (F4, F5, F6 buttons utilization)4Infrared remote control operating16 1 4 7 22 25 11 26 12 15 28 17 18 21 29 31 32 20 30 27 23 2 5 8 10 3 6 9 24 19After the robot is powered on the remote control's ID in the first place you remember who The first remote control signal to the remote control ID, the robot can check the number of LED eyes P1 button 1 1, 2 2, 3 3, 4 and 3 seconds seconds, as one of the buttons buttons, hold down the number that corresponds to the change ID becomes Note the distance and direction of the remote control Final value of the remote serial (UART) value is sent to the robot On the left side of the program the remote control code table to1413receive the actual kodeuim The remote control feature speakers, five times per second, the code outbox once every 200ms Received the same code in a program, or received prior to the end that you need to determine For dealing with duplicate data "RX_EXIT", "GOSUB_RX_EXIT" label refers to5Understanding of SD sound modules검정색빨강색외부 오디오 아웃 결선6SD sound modules, the commandSD sound modules command 1/3Instruction Form Robo Basic source example Explanation1 2 3 4 5 6 7 8 9SOUND PLAY AUTO STOP VOLUME PLAYNUM UP DOWN !SOUND index_Number [index_Number] ! PLAY index_Number Volume ! AUTO index_Number [index_Number] ! STOP! VOLUME size ! PLAYNUM index_Number ! UP size ! DOWN size ! PRINT "!" !PRINT "SOUND 0 1 !" PRINT "PLAY 0 100 !" PRINT "AUTO 0 1 !" PRINT "STOP !" PRINT "VOLUME 30 !" PRINT "PLAYNUM 43 !" PRINT "UP 10 !" PRINT "DOWN 10 !" PRINT "!" !([] Stands for the iteration, up to 64) Sorinaem including the Sorinaem, volume of sound ([] Stands for the iteration, up to 64) Stop the sound output 0~250 But is still not playing a song selection Boryum increasing amount, if the increase in 10 Reduces amount boryum, if the reduction in 10 Play songs by PLAYNUM seongokdoen kd7SD sound modules, the commandSD sound modules command 2/3Instruction Form Robo Basic source example Explanation10 11 12 13 14 15 16 17OPEN LED LED_EVENT LED_STOP SETTIME GETTIME TIMEPLAY SETDATEOPEN FILE NAME! LED Number! LED_EVENT 지연시간 (1byte) [숫자] [숫자] ! LED_STOP ! SETTIME 시간 분 초! GETTIME ! TIMEPLAY ! SETDATE 년 월 일 !PRINT "OPEN DANCE1.mrs !" PRINT "LED 0 !" PRINT "LED_EVENT 1 255 0 !" PRINT "LED_STOP !" PRINT "SETTIME 14 06 00 !" PRINT "GETTIME !" PRINT "TIMEPLAY !" PRINT "SETDATE 2011 01 08 ! " PRINT "GETDATE !"8.3 file type 0~255 LED port out ([] Stands for the iteration, up to 64), the delay time (100ms) LED Event end Ashes to 24 hours setting a new time USART time information to the 3-byte return (hour, minute, second) The current time will tell as the Voice Newly set the current date Serial 4-byte return date (year 2BYTE, Mon 1BYTE, a 1BYTE) The voice will tell you the current date (date.mrs file iteoyaham)18GETDATEGETDATE !19DATEPLAYDATEPLAY !PRINT "DATEPLAY !"8Instruction 20 21 TIMER_SET TIMER_GETSD sound modules, the commandSD sound modules command 3/3Form TIMER_SET ! TIMER_GET ! TEMPO 음악템포(40~240) 숫자 [숫자]! TEMPO_STOP ! Robo Basic source example PRINT "TIMER_SET !" PRINT "TIMER_GET !" Start stop watch Stop watch stopped return value (0-65535) return (2byte * 100ms) Music tempo (quarter note 1 minute number) every 200,202 code an infinite loop, ([] repeatedly, up to 64) sends a numeric value, the tempo (40-240), the number 1byte TEMPO Event exit 200 after 1 second to send a value, value sending the value of a new two seconds after the 201, and 202 new value after one second of sending sagan 2byte, ([] repeatedly, up to 64), 100ms units Explanation22 23 24TEMPO TEMPO_STOP WIDTH_EVENTPRINT "TEMPO 60 200 202 !" PRINT "TEMPO_STOP !"WIDTH_EVENT 시작코드(1byte) PRINT “WIDTH_EVENT 시간 [시간](2byte) ! CODE_EVENT 시작코드(1byte) [시간](2bye) 시간 ! CODE_STOP ! WIDTH_STOP ! SOUND_VER ! 200 10 20 10 !"25 26 27 28 29CODE_EVENT CODE_STOP WIDTH_STOP SOUND_VER MUSIC_TEMPO MUSIC_TEMPO_STO PPRINT "CODE_EVENT 200 30 50 6 200 The code sends the beginning of three, 5 seconds 201, 6, sending the value of the early 202, the time 2byte, ([] 0 !" repeatedly, up to 64), 100ms units PRINT "CODE_STOP !" PRINT "WIDTH_STOP !" PRINT "SOUND_VER !" Turn off CODE_EVENT Turn off WIDTH_EVENT Sound module versions, voice tells Starts after 2 2.4 4 seconds to send a value code 100 100, Tempo 136 (441.18ms) (word score) * 2-fold increase in the value of the interval (101,102 ...) code is sent (time unit 10ms) Turn off MUSIC_TEMPOMUSIC TEMPO 시작코드(1byte) MUSIC_TEMPO 시작코드(1b t ) PRINT “MUSIC_TEMPO “MUSIC TEMPO 템포 마디 수 시작시간 ! MUSIC_TEMPO_STOP ! 100 136 2 240 !” PRINT “MUSIC_TEMPO_STOP !” PRINT “EVENT_ALL_STOP !” PRINT "NUMBER_PLAY 65535 !” PRINT "TIMER_PLAY !”3031 EVENT_ALL_STOPEVENT_ALL_STOP !Turn off all the events (MUSIC_TEMPO, TEMPO, WIDTH_EVENT, CODE_EVENT)32 33NUMBER_PLAY TIMER_PLAYNUMBER_PLAY 숫자(2byte) ! TIMER_PLAY !Numeric value telling voice TIMER_SET TIMER SET stop t watch t h started t t dt telling lli speech ht to th the present t value (in 100ms)94MRS SD sound editing and file conversion jobsConversion work order11.Wav e file, select the folder 2.Select the file y you want to convert 3. Added include file list 4. MRS file conversion (for example: dance1.mrs) 5. Inserting Micro SD file transfer2 36. Robot Instruction from basic PRINT "open dance1.mrs!" PRINT "SOUND 0!"MRSound.exeReviewed previous work, music and recorded files *. wav file, you must create a place. Wav files are 16bit mono format must comply with.10 Voice recording and editing* WavePad v3.05 (freeware), or v4.46How to remove noise when recording: 1 PC Sound Recorder feature to record the WAVE format 1.PC format, but the frequency is about 16 16-bit bit 16KHz Mono to save as. 2. -5dB noise filter function to convert, mobile phones, WavePad Sound Recorder to file with the noise filter must handle feature-30dB feature 30dB。
MDVR-4GS升级版说明书
第三章 安装说明
3.1主机安装注意事项
1、为确保车载DVR设备的安全使用，延长设备的使用寿命，请客户在安装时充分 考虑以下因素： 2、在安装和操作设备时，遵守所有电子产品的规范，以及车辆和其他连接设备的 要求； 3、电源及接地：
1)设备电源直接输入范围为直流6V 至32V，请注意不要接反，输出不能短路。 请注意电源线的供电能力。 2)即使设备关闭了，机器内也带电，要避免短路。在连接其它外部设备前请断开 本设备与电源之间的连接； 3)正确的连接设备的地线到车辆的地线上组成回路； 4)若长期不使用机器，最好完全断开设备的电源以延长使用寿命； 4、湿度要求： 1）在干燥的环境安装设备，避免潮湿、滴水、喷水等场所； 2）请勿用湿手触摸设备； 5、安装位置： 1）为延长设备的寿命，请尽可能把设备安装于车辆振动较弱的部位，比如 司机座位后方； 2）设备应安装在车辆内通风的部位； 3）设备的外接线材要有足够的间隔和外套阻燃管保护，以确保线材不被弯曲或 由于震动磨损而漏电； 4）确保设备远离车辆上的热源，设备周围不能有杂物堆放，严禁在设备上放置 任何物品。 5）尽量远离电磁复杂环境，远离强干扰环境。 6、设备安全： 1）确保乘客或司机不能干预和损坏设备的任何部件； 2）安装设备时，发动车辆可能会引起设备的损坏，要确保安装过程中车辆静止， 防止设备跌落。
产品正面图，产品背面图：
1.电源 2.AV输入/输出 3.IO 接口 4.GPS接口 5.调试串口
7
89
6.LED指示灯 7.SD卡 8.硬盘钥匙锁 B接口 10.视频输出接口
ቤተ መጻሕፍቲ ባይዱ
接航空摄像头 视频 4 音频 3
1 + 12 V 2 GND
接液晶显示器
+ 12 V 1 GND 2
四路SD卡MDVR说明书中文版
SD卡车载DVR 使用说明书目录1. 产品规格 (3)2. 产品外特性 (4)3. 遥控器功能键说明 (9)4. 主机功能及操作说明 (11)4.1.用户登录 (12)4.2.系统设置 (13)4.2.1基本设置 (14)4.2.2开关机设置 (15)4.2.3传感设置 ................................. 错误！未定义书签。
4.2.4密码设置 (16)4.3.录像设置 (17)4.3.1常规设置 (17)4.3.2通道设置 (18)4.3.3定时列表 (19)4.4.管理工具 (20)4.4.1磁盘管理 (21)4.4.2配置管理 (21)4.4.3系统升级 (24)4.5.录像回放 (25)4.6.系统信息 (26)1.产品规格MDVR是专为车载视频监控开发的一款高性价比、功能可扩展性强的设备。
它采用高速处理器和嵌入式Linux平台开发，结合IT领域中最先进的H.264视频压缩/解压缩技术。
以SD卡作为存储介质，MDVR可实现4路CIF、HD1和D1格式的音视频录像、汽车行驶信息记录功能。
MDVR产品外观简洁、具有超强抗振，安装灵活方便，功能强大，可靠性高等特点。
MDVR的产品规格见表1。
表1：MDVR 产品规格列表MDVR的基本电气参数如表2。
表2：MDVR基本电气参数列表2．产品外特性2.1.整机外观整机外观如图1所示图1：MDVR整机外观2.2.前后面板指示灯与接插件定义如图2所示图2：前面板指示灯图2.3. 后面板接口定义如图3所示图3：后面板接口图后面板接口定义如下表。
表4：后面板接口定义表2.4 外接线缆定义.2.4.1 AV音视频输入线缆定义AV音视频线缆示意图这是音视频输入接口定义，分为四路（CAM1，CAM2，CAM3，CAM4），每一路的定义如下：1脚为电源正极（+12V）给摄像头供电，2脚为地（GND）接摄像头的地线以及音视频的屏蔽线，3脚为音频输入，4脚为视频输入。
2020年(VR虚拟现实)HDD-MDVR说明书V30(中文版)
（VR虚拟现实）HDD-MDVR说明书V30(中文版)车载HDD-MDVR 使用说明书（电子版）目录1注意事项52产品规格63前后板及录像机安装说明83.1前面板说明83.2后面板接口说明93.3接线说明103.3.1AV视音频输入线说明103.3.2电源线说明103.3.3I/O报警输入输出说明113.4录像机检查123.4.1开箱及附件检查123.4.2SD卡安装说明134遥控器使用说明144.1遥控器按键说明144.2软键盘输入说明165录像机使用操作说明175.1用户登录185.2直通预览界面195.3录像检索205.3.1详细文件及备份说明215.3.1录像回放说明225.4录像设置225.4.1帧率动态配置等说明225.4.2定时录像设置245.5功能设置265.5.1报警设置275.5.2云台设置305.5.3时间设置315.5.4存储设备管理325.5.5设备维护，系统升级说明335.5.6网络设置345.6系统信息375.7车辆信息385.7.1基本信息395.7.2速度设置395.7.3加速度设置405.7.4温度设置405.7.5开关机设置415.7.6无线设置425.7.7WIFI设置425.8显示设置435.9密码管理446FAQ461注意事项安装和使用之前，请一定详细阅读使用说明书，以便您能正确使用和保护您的机器。
本说明书前面部分为注意事项和安装使用介绍，请先行阅读。
➢注意事项●为保障您的权益，在安装使用本产品前，请仔细阅读本手册内容。
●本产品为车内使用设备，为了防止短路或电击危险，请勿将本机放在雨中或潮湿的环境中。
●万一任何固体或液体进入机箱内，请立即断开机器电源，并请有资格的技术人员检查后方可再启动。
●本产品属于高科技设备，机内几乎没有用户自己能够修理的原件部分。
发生故障时必须请有资格的技术人员来检修，或与经销商联系。
➢安装环境●本录像机使用直流12～36伏电源，在使用前必须确认当地的电源电压；●如果长期不使用机器，最好完全断开录像机电源；●请选择适当的安装位置，以便使空气能在机器周围自由流通，以防止机器过热；●机器不可安装在散热器、通风道等热源附近，或有直射阳光、过多尘埃、或会发生机械振动或冲击的地方。
SLCandMLC
SD卡评测2008年02月28日星期四01:31SD存储卡是Secure Digital Card卡(下文均简称SD卡)的简称，直译成汉语就是“安全数字卡”，它是由日本松下(Panasonic)公司、东芝(Toshiba)公司和美国的SanDisk公司这三家公司，于1999年8月共同开发研制而成的全新的存储卡产品。
SD卡是一个完全开放的标准(系统)，多用于MP3、数码摄像机、数码相机、电子图书、AV器材等等，尤其是被广泛应用在超薄数码相机上。
SD卡在外形上同MultiMedia Card(MMC)卡保持一致，大小尺寸比MMC卡略厚，容量也大很多。
并且兼容MMC卡接口规范。
不由让人们怀疑SD卡是MMC升级版。
另外，SD 卡为9引脚，目的是通过把传输方式由串行变成并行，以提高传输速度。
它的读写速度比MMC卡要快一些，同时，安全性也更高。
SD卡最大的特点就是通过加密功能，可以保证数据资料的安全保密。
它还具备版权保护技术，所采用的版权保护技术是DVD中使用的CPRM技术(可刻录介质内容保护)。
其实每一块SD卡打开后，里面主要都是由闪存芯片和控制芯片两部分组成。
而三星(Samsung)是全球主要闪存芯片厂商之一，台湾慧荣是全球主要控制芯片厂商之一。
慧荣控制芯片产品约75%的出货量，被下游SD存储卡厂商用于跟三星的NAND型Flash芯片组合，生产SD存储卡。
但是从2006年8月份开始，三星的NAND型Flash闪存芯片全面由原来的单层式储存格，即SLC(Single Level Cell)制程转向了多层式储存格，即MLC(Multi Level Cell)制程。
与之对应的，SD卡生产商使用的控制芯片也要更改设计，由原来针对SLC闪存芯片NOP(Number of Page)的2次写入方式，改变为对MLC制程闪存芯片NOP的4次写入方式，方可保证数据在写入MLC后被稳定存储。
由于一些控制芯片厂商的设计错误，仍然沿用了针对NOP的2次写入方式，导致数据在MLC制程闪存芯片上无法被稳定存储，会在用户使用2-3个月后出现数据丢失(data loss)的严重问题。
读卡器说明书
读卡器说明书(多合一)* USB2.0 23 IN 1/All in 1 CARD READER/WRITER* USB接口4插槽闪驱，可擦写CF / CF II / MD / MS / MS-PRO / MS-DUO / MS-PRO-DUO / MS-MG / MS-PRO-MG / MS-ROM / SD / MMC / MMCII / Mini-SD / RS-MMC / T-Flash / SM Cards等记忆卡* 可直接在闪驱上快速浏览和编辑档案* 易于携带、下载和上载，并具备高达480Mbps 的传输带宽* 透过USB 供应闪驱所需驱动电源* 支持热插拔* 有LED灯可以显示读写状况* 系统环境: * 操作温度：0°C～70°C* 储存温度：10°C～90°C* 湿度：10%~ 90% non-condensing* 支持系统：WINDOWS 98SE/ME/2000/XP Linux2.4.X MacOS10.0(SD卡)* USB接口，可擦写SD MMC/Mini-SD/RS-MMC等记忆卡* 可直接在闪驱上快速浏览和编辑档案* 易于携带、下载和上载，并具备高达480Mbps 的传输带宽* 透过USB 供应闪驱所需驱动电源* 支持热插拔* 有LED灯可以显示读写状况* 系统环境: * 操作温度：0°C～70°C* 储存温度：10°C～90°C* 湿度：10%~ 90% non-condensing* 支持系统：WINDOWS 98SE/ME/2000/XP Linux2.4.X MacOS10.0(蓝牙适配器)..支持音频转换器.无需自带电源.全速USB接口，兼容USB1.1.二级管在线升级.内置天线.频率：2.4Ghz 到2.4835 Ghz ISM波段.最大频率：1Mbps.输入电源：USB 接口+5V.接收灵敏度：-85dBm（典型）.距离：20/50/100m.拨号上网/本地上网.Access/传真/系列口/同步/文件(红外线).容易在PC上使红外线功能能够通过USB端口.USB使用方便.能完全共处红外线1.1和USB 1.1 规格的.能共处FIR-4MBPS,SIR和ASK 56KBPS.不需要适配器。
SDVR操作说明书
SDVR软件V1.0用户手册(版本V1.0)2009年9月目录重要提示 (3)第一章硬件及软件安装 (4)1.1硬件安装 (4)1.1.1硬件驱动安装 (4)1.1.2连接向导 (10)1.2软件安装 (12)第二章系统控制 (15)2.1概述 (15)2.2系统控制面板 (20)2.3摄像机设置 (21)2.3.1预览修改 (22)2.3.2录像设置 (24)2.3.3报警设置 (25)2.3.4色彩调整 (31)2.3.5自动工作计划设置 (33)2.3.6云台设置 (36)2.4系统设置 (37)2.4.1短信服务器 (38)2.4.2E-Mail服务器 (38)2.4.3手机监控服务配置 (39)2.4.4系统设置 (41)第三章回放 (43)3.1概述 (43)3.2主菜单 (44)3.2.1浏览抓帧 (44)3.2.2局部放大 (45)3.2.3回放模式 (47)3.2.4刻录 (49)3.3回放控制 (50)3.4智能搜索 (51)3.5即时回放 (53)第四章其他功能 (54)4.1概述 (54)4.2用户管理 (55)4.2.1本地用户管理 (55)4.2.2远程用户管理 (56)4.3工具 (58)4.3.1电子地图编辑器 (58)4.3.2电子地图浏览器 (60)4.3.3本地报警输出控制 (60)4.3.4报警触发自动全屏 (61)4.4磁盘管理 (61)4.4.6清盘及写盘故障信息 (61)4.4.7本地磁盘信息 (62)4.5日志管理 (63)4.6数字矩阵 (63)4.6.1设置 (64)4.6.2使用数字矩阵 (66)4.7矩阵控制 (66)4.8通讯 (66)4.8.1语音对讲 (66)4.8.2发送手机短信 (68)4.9网路设备管理 (68)第五章 SDVR客户端 (70)5.1运行客户端 (70)5.2分控设置 (71)5.3远程预览 (73)5.4远程系统设置 (73)5.5存储设置 (75)5.6SDVR客户端回放 (75)5.6.1本地回放 (75)5.6.2远程回放 (76)第六章 IE远程访问 (78)6.1设置远程用户名和密码 (78)6.2登陆及控件下载 (78)6.3IE远程预览 (79)附录一菜单结构 (81)重要提示为了您的系统能够稳定运行，请您务必按下面指示操作：1．至少将磁盘分为两个区，第一个分区用来装windows操作系统和应用程序，其他分区用来储存录像资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双SD卡车载DVR 使用说明书目录1. 产品规格 (3)2. 产品应用方案 (5)3. 产品外特性 (6)4. 遥控器功能键说明 (12)5. 主机功能及操作说明 (14)5.1. 用户登录 (15)5.2. 系统设置 (16)5.2.1基本设置 (17)5.2.2开关机设置 (17)5.2.3网络设置 (18)5.2.4密码设置 (19)5.3. 录像设置 (20)5.3.1常规设置 (20)5.3.2通道设置 (21)5.3.3 定时列表 (22)5.3.4 子码流设置 (22)5.4. 行车设置 (23)5.4.1感器设置 (23)5.4.2度设置 (24)5.4.3速度设置 (24)5.5. 管理工具 (25)5.5.1磁盘管理 (26)5.5.2配置管理 (26)5.5.3系统升级 (27)5.5.4日志管理 (27)5.5.5移动侦测 (27)5.6. 录像回放 (29)5.7. 快捷设置 (29)5.8. 模块管理 (29)5.8.1无线设置 (30)5.8.2WIFI设置 (31)5.8.3云台设置 (32)5.9. 系统信息 (34)1.产品规格MDVR是专为车载视频监控和远程监控开发的一款高性价比、功能可扩展性强的设备。
它采用高速处理器和嵌入式Linux平台开发，结合IT领域中最先进的H.264视频压缩/解压缩技术、网络技术以及GPS定位技术。
以SD卡作为存储介质，MDVR可实现4路CIF、HD1和D1格式的音视频录像、汽车行驶信息记录和GPS定位信号上传功能。
MDVR配合中心软件可实现报警联动的中央监控、远程管理及回放分析。
MDVR产品外观简洁、具有超强抗振，安装灵活方便，功能强大，可靠性高等特点。
MDVR的产品规格见表1。
表1：MDVR 产品规格列表MDVR的基本电气参数如表2。
表2：MDVR基本电气参数列表2. 产品应用方案产品具体应用方案如图1和图2所示。
控制面板话筒自动下载服务器数据库存储服务器接入服务器流媒体转发客户端图1图23. 产品外特性3.1.整机外观整机外观如图3所示图3：MDVR整机外观3.2.主机尺寸与安装孔位如图4所示图4 主机尺寸与按照孔位图3.3.前后面板指示灯与接插件定义如图5所示图5：前面板指示灯图前面板接口定义如下表。
3.4.后面板接口定义如图6所示图6：后面板接口图后面板接口定义如下表。
3.5.电源线电源线如图8所示，一端是6PIN白色插头，接在设备后面板的6PIN白色接头上。
红线和黑线直接接到汽车的电瓶上。
红线接正极，黑线接负极。
黄线接点火线，主机设备在汽车打开车钥匙后自动开启，关闭车钥匙后自动延时关闭。
黄线接在车钥匙打开所有仪表盘灯时的那个档位(就是汽车启动马达之前的那个档位)。
注意：1）连接前需要确认电瓶的电压在8V—36V之间，否则超过会烧坏设备；2）连接好线后，要注意电源线之间的绝缘，防止电源线短路烧坏电瓶防。
3）黄线一定要接在点火线上，否则设备将不支持延时关机，最后的录像视频将丢失。
4）注意：车载机安装一定得从电瓶直接取正负极，不能用搭铁做地线，搭铁会产生负脉冲干扰主机的正常运行。
正负极采用的电源线线径必须为Φ1.5mm以上。
图7电源输入线缆实物图3.6. GPS 天线如图8所示图8：GPS 天线3.7. 报警输入输出设备有6个报警输入接口和2个报警输出接口。
报警输入检测都是电平检测，可接各种车辆行车状态，比如刹车、转向喇叭等等。
刹车检测示意图如下图所示，当刹车板踩下时，MDVR 就能检测到高电平，否则检测到低电平。
报警输出都是电平输出，驱动能力为200mA ，如果要驱动功率比较大的器件，必须外接GPS 天线感器输入线刹车灯+24V继电器。
报警输出光电报警接线示意图如下图所示。
3.8. 主机安装指导 A. 开箱及附件检查开箱后请检查主机是否有变形或其它性质的损坏，如有以上现象存在请停止使用并与您的供应商取得联系。
箱内有一张装箱清单，请根据此清单检查主机所有配件的完整性。
B. SD 卡、SIM 卡安装SD 卡在主板上，从主机前端可以插入SD1卡和SD2卡。
SIM 卡在通信板上，取下主机下面的小挡板，可看到SIM 卡接口。
将SD 卡对准SD 卡口按压到位（插入SD 卡时注意正反面，反面向上）。
当系统支持无线网络通信时，需要安装SIM 卡。
MDVR 报警输出4. 遥控器功能键说明MDVR产品面板上没有直接的控制按钮，需要使用遥控器配合操作。
遥控器按键及功能介绍：1.数字键区：【0－9】键：在设置状态下，数字输入键用于选择数字。
在回放和预览时，1、2、3、4键用于通道之间的切换【＋】、【－】键：调整数字增加或减少时使用。
2.设置菜单导航：，：上、下光标方向移动键；，：左、右光标方向移动键；【ENTER】键：在设置状态下，表示选择和保存；在回放状态下，按ENTER键可在屏幕上显示OSD OVERLAY菜单中选择ON的参数。
3.其它功能键：表8 遥控器其他按键的说明5. 主机功能及操作说明系统包括八个模块：系统设置、录像设置、行车记录、常用工具、录像回放、快捷设置、模块管理、系统信息。
主菜单如图9所示，功能结构如图10所示。
说明：1、以下所有子菜单的设置，都必须在确认【保存】后生效，否则设置无效。
2、复选框□被填充表示选中某功能，未被填充表示不选中某功能。
3、数字输入可以按遥控器上的数字键直接输入或使用软键盘。
字母输入则必须通过软键盘完成，子菜单返回按RETURN 键。
图9：主菜单图10：功能结构5.1. 用户登录电源线接好后，按遥控器上的LOGIN键直接进入登录界面如图11所示：图11：登录界面说明：1. 设备号：用户给每台设备设置机号，登录时会自动显示在编号输入框的右边，用户按显示的数字原样输入即可。
2. 用户名：包括admin（管理员）和user（普通用户），以用户身份登录，只能进入查找、信息菜单，不能进入设置菜单设置参数。
以管理员身份登录，可以进行参数的设置3. 密码：根据选择的用户名输入相应的密码，。
当密码正确时，选向下键再按登录即可；密码不正确时，显示提示信息，先按向上键，再按CANCEL后重输正确密码。
用户密码的初始设置为6个1，管理员密码的初始设置为6个1。
5.2. 系统设置系统设置界面包含四个功能选项：基本设置、开关机设置、网络设置和密码设置，如图12所示。
图12：系统设置5.2.1 基本设置主要对系统时间以及设备的一些基本属性进行设置，如图13所示。
图13：基本设置说明：1．日期格式：按ENTER能够切换日期的输出格式（年月日和日月年）。
2．日期时间设置时，请先按ENTER，再按+或-键，最后按ENTER。
3．操作超时和设备号设置时，请先按CANCEL，再按数字键。
4．公司名称、车牌号码、司机姓名和线路号设置时：ENTER—向右键—向下键—Back —中/EN；如输入中文先输中文的第一个字母会出现1—5，按数字键进行选择；如没有此字的拼音，再按REW/FWD 进行选择—RETURN。
5.当开启自动校时后，选择所在时区，当到达校时时间栏内输入的时间点时系统会自动通过GPS校时。
5.2.2 开关机设置开关机设置界面如图14所示图14：开关机设置说明：1.开关机模式: 点火模式和定时模式，开关机模式按ENTER切换选择。
点火模式即汽车发动后DVR就自动开机，定时模式即在用户设定的时间点开机。
2.延时关机设置：当用户选择点火模式时，还可以选择是否延时关机，如果开启延时关机，那么用户可以设置延时时长，设定完后，汽车熄火后DVR会继续录像延时长的时间，延长时间设置先按CANCEL再按数字键（注：时间范围是3—240分钟）。
如设置值不在这个范围内，系统会提示。
3．定时开关机时间：当用户的开关机模式选在定时时，需要在这里设置定时的时间，设定完保存后，DVR会在这个所设置的这个时间点关开机。
5.2.3 网络设置网络设置界面如图15所示图15：网络设置说明：1．本地网络：本地网络为用有线宽带上网时使用。
主要是测试时用，在DVR的运行中极少用到，用户可以不用去关注。
IP地址、掩码和网关的设置均是先按CANCEL ，再按数字键依次更改；MAC地址的设置按ENTER键，进入软件盘。
先按方向键，再按ENTER键输入所要的地址。
3．中心设置：服务器IP设置成CMS中心服务器的IP，控制端口设置成网关服务器的端口号，一般设置为8501；服务器IP、控制端口设置是先按CANCEL——数字键5.2.4 密码设置密码设置界面如图16所示图16：密码设置说明：1、密码有效设置可选择开启或关闭。
2、用户密码和管理员密码均只有管理员有权限修改，修改时请先按CANCEL—数字键—保存—RETURN。
5.3. 录像设置录像设置：常规设置、通道设置、定时设置、子码流设置。
如图17所示图17：录像设置5.3.1 常规设置常规设置界面如图18所示图18：常规设置说明：1．视屏制式请按ENTER键可选择PAL/NTSC。
2．录像模式请按ENTER键可选择开机录像/报警录像/定时录像。
3．分段时间请按ENTER键可选15/30/45/60，即录像时每这么长时间段打包一次。
4．自动覆盖按ENTER键可选择开启/关闭，当开启时如果SD卡存满时，后面的录像会自动覆盖最早时间的录像。
5．报警预录时间是指报警发生时，会把报警之前的这段时长的录像打包到报警录像里，设置请先按CANCEL再按数字键（时间范围0S-- 60S）。
6．报警录像延时（秒）是指报警停止后，会把报警停止后的这段时长的录像打包到报警录像里设置请先按CANCEL再按数字键（延时范围30—900）。
7．报警输出时间（秒）设置请先按CANCEL再按数字键（5S---240S）。
8．报警录像保护时间即报警录像在SD卡里存储的时长，在保护时间内，就算SD卡满了报警录像也不会被覆盖掉，按ENTER键可选1/3/5/7/10/15。
9．录像记录行车信息开启/关闭，当开启时，会把报警信息，gps信息等等和录像一起写到录像里面的，通过回放分析软件可以查看到这些信息。
5.3.2 通道设置通道设置界面如图19所示图19：通道设置说明：1．有四路视频通道，可以对每个通道的一些属性进行设置，分辨率可选D1/HD1/CIF，帧率（01----30可选）、画质（1---8），其中画质1为最高清；在设置属性时均按ENTER键进行选择。
5.3.3 定时列表图20：定时设置说明：1．如果图18中的录像模式选择“定时录像”需要在这里设置定时的时间段。
设置时请先按数字组的减号键再按数字键，按加号键再按数字键依次对时间段1每一时刻进行设置。
按向右键按照时间段1的方法设置时间段2。
5.3.4 子码流设置图21：字码流设置说明：1．比特率设置可选16/24/32/40/48/56/64/72/80/96/128/160/200/256/384，这里设置的比特率为一个通道的传输速率。
