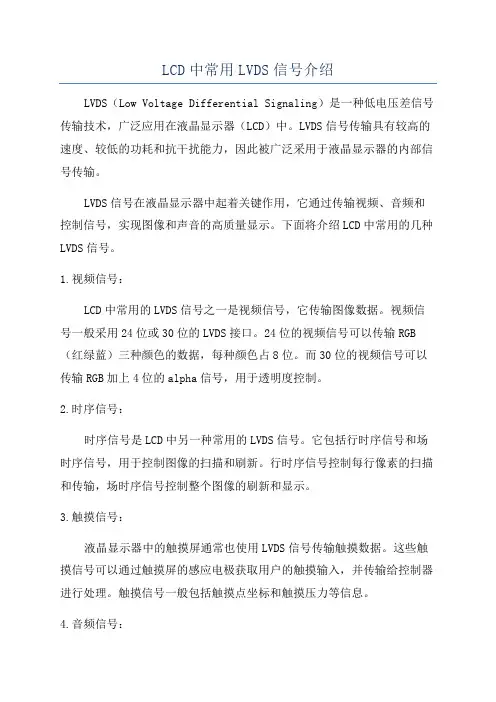

LCD中常用LVDS信号介绍

LCD中常用LVDS信号介绍LVDS（Low Voltage Differential Signaling）是一种低电压差信号传输技术，广泛应用在液晶显示器（LCD）中。

LVDS信号传输具有较高的速度、较低的功耗和抗干扰能力，因此被广泛采用于液晶显示器的内部信号传输。

LVDS信号在液晶显示器中起着关键作用，它通过传输视频、音频和控制信号，实现图像和声音的高质量显示。

下面将介绍LCD中常用的几种LVDS信号。

1.视频信号：LCD中常用的LVDS信号之一是视频信号，它传输图像数据。

视频信号一般采用24位或30位的LVDS接口。

24位的视频信号可以传输RGB （红绿蓝）三种颜色的数据，每种颜色占8位。

而30位的视频信号可以传输RGB加上4位的alpha信号，用于透明度控制。

2.时序信号：时序信号是LCD中另一种常用的LVDS信号。

它包括行时序信号和场时序信号，用于控制图像的扫描和刷新。

行时序信号控制每行像素的扫描和传输，场时序信号控制整个图像的刷新和显示。

3.触摸信号：液晶显示器中的触摸屏通常也使用LVDS信号传输触摸数据。

这些触摸信号可以通过触摸屏的感应电极获取用户的触摸输入，并传输给控制器进行处理。

触摸信号一般包括触摸点坐标和触摸压力等信息。

4.音频信号：液晶显示器中的音频信号可以使用LVDS接口传输。

音频信号传输需要将音频数据转换为数字信号，并通过LVDS传输到液晶显示器的音频解码器进行解码和放大。

然后，音频信号可以通过内置扬声器或外部音响设备输出。

5.控制信号：液晶显示器中的控制信号也是使用LVDS传输。

控制信号包括图像的亮度、对比度、色彩设置等参数，以及液晶显示器的开关和菜单等功能。

这些控制信号可以通过LVDS传输到液晶显示器的控制器或芯片进行处理和控制。

需要注意的是，液晶显示器中的LVDS信号并不是标准化的，因此在不同的液晶显示器中可能会有差异。

不同的液晶显示器制造商可能会使用不同的信号构造和协议，因此在使用和连接LVDS信号时需要遵循相应的规范和说明书。

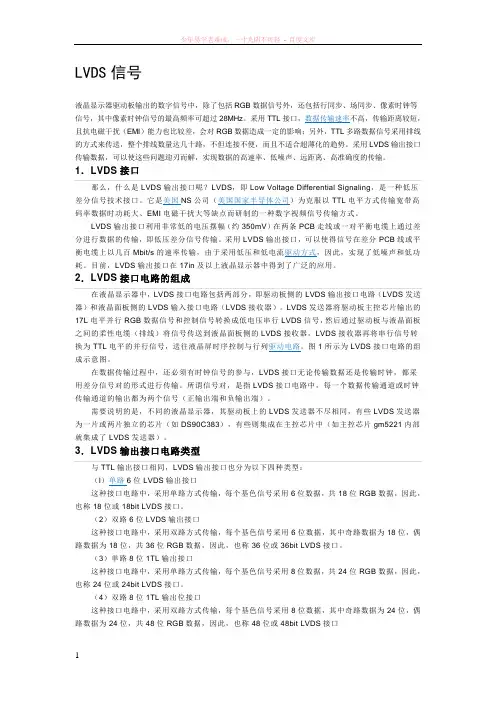

lcd中常用lvds信号介绍

LVDS信号液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。

采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

1．LVDS接口那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。

它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

图1所示为LVDS接口电路的组成示意图。

在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。

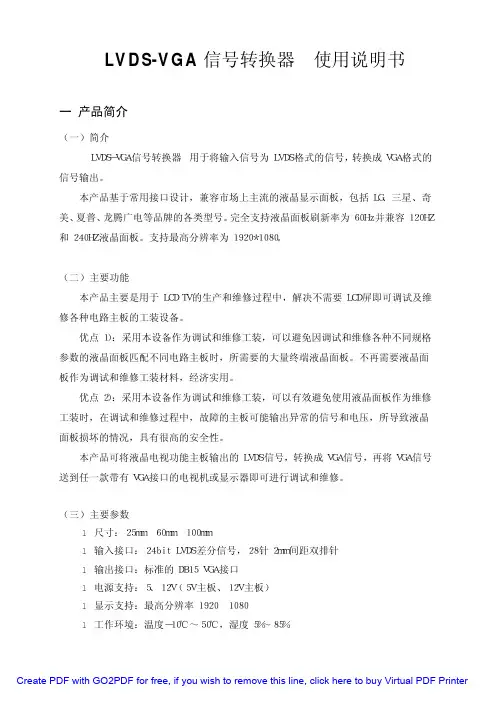

LVDS-VGA信号转换器说明书101020

Ｖｃｃ
３０
Ｖｃｃ
Ｐ４接口线序说明：
１
Ｖｃｃ
２
Ｖｃｃ
３
Ｖｃｃ
４
Ｖｃｃ
５
ＧＮＤ
６
ＧＮＤ
７
ＧＮＤ
８
ＧＮＤ
９
ＮＣ
１０
ＮＣ
１１
ＧＮＤ
１２
ＬＶＤＳ０－
１３
ＬＶＤＳ０＋
１４
ＧＮＤ
１５
ＬＶＤＳ１－
１６
ＬＶＤＳ１＋
１７
ＧＮＤ
１８
ＬＶＤＳ２－
１９
ＬＶＤＳ２＋
２０
ＧＮＤ
２１
ＬＶＤＳＣ－
２２
ＬＶＤＳＣ＋
２３
ＧＮＤ
２４
ＬＶＤＳ３－
Create PDF with GO2PDF for free, if you wish to remove this line, click here to buy Virtual PDF Printer
本产品ＬＶＤＳ线序转换板输入接口所兼容液晶屏接口对照表：
ＬＶＤＳ接口（Ｐ１）ＬＶＤＳ接口（Ｐ２）ＬＶＤＳ接口（Ｐ３）ＬＶＤＳ接口（Ｐ４）
Create PDF with GO2PDF for free, if you wish to remove this line, click here to buy Virtual PDF Printer
２５
ＧＮＤ
２６
Ｖｃｃ
２７
Ｖｃｃ
２８
Ｖｃｃ
２９
Ｖｃｃ
３０
Ｖｃｃ
２５
ＬＶＤＳ３＋
２６
ＧＮＤ
２７
ＮＣ
换器对接，以匹配各种不同液晶面板所需的ＬＶＤＳ信号的线序。（正反面图）

双通道lvds配置

双通道lvds屏配置示例时序参数如下图：根据上图的时序参数配置双通道的lvds屏如下：;----------------------------------------------------------------------------------;lcd0 configuration;lcd_dclk_freq: in MHZ unit;lcd_pwm_freq: in HZ unit;lcd_if: 0:hv(sync+de); 1:8080; 2:ttl; 3:lvds;lcd_lvds_ch: 0:single channel; 1:dual channel;lcd_lvds_mode: 0:NS mode; 1:JEIDA mode;lcd_lvds_bitwidth: 0:24bit; 1:18bit;lcd_lvds_io_cross: 0:normal; 1:pn cross;lcd_cpu_if: 0:18bit; 1:16bit mode0; 2:16bit mode1; 3:16bit mode2; 4:16bit mode3; 5:9bit; 6:8bit 256K; 7:8bit 65K;lcd_io_cfg0: 0x10000000 - MAGIC_VER_A, 0x04000000 - MAGIC_VER_B;----------------------------------------------------------------------------------[lcd0_para]lcd_used = 1lcd_x =1280 //根据屏的spec配置lcd_y =1024 //根据屏的spec配置lcd_dclk_freq = 108 //时钟配置为屏的spec参数的两倍lcd_pwm_freq = 1000lcd_pwm_pol =0lcd_srgb = 0x00202020lcd_swap = 0lcd_if = 3 //配置为lvds接口lcd_hbp = 100 //可根据实际水平显示位置作调整lcd_ht = 1688 //水平一行的时钟数，对应上图的844*2 lcd_vbp = 3 //可根据实际垂直显示位置作调整lcd_vt = 2132 //配置为vt*2，对应上图的1066*2lcd_lvds_ch = 1 //lvds双通道配置为1，单通道为0lcd_lvds_mode = 0lcd_lvds_bitwidth = 0lcd_lvds_io_cross = 0lcd_cpu_if = 0lcd_cpu_da = 0lcd_frm = 0lcd_io_cfg0 = 0x10000000lcd_io_cfg1 = 0lcd_io_strength = 0lcd_bl_en_used = 1lcd_bl_en = port:PH07<1><0><default><1> //背光使能管脚根据原理图配置lcd_power_used = 1lcd_power = port:PH08<1><0><default><1>//电源使能管脚根据原理图配置lcd_pwm_used = 1lcd_pwm = port:PB02<2><default><default><default>lcdd0 = port:PD00<3><default><default><default> //管脚功能配置我为3 lcdd1 = port:PD01<3><default><default><default>lcdd2 = port:PD02<3><default><default><default>lcdd3 = port:PD03<3><default><default><default>lcdd4 = port:PD04<3><default><default><default>lcdd5 = port:PD05<3><default><default><default>lcdd6 = port:PD06<3><default><default><default>lcdd7 = port:PD07<3><default><default><default>lcdd8 = port:PD08<3><default><default><default>lcdd9 = port:PD09<3><default><default><default>lcdd10 = port:PD10<3><default><default><default>lcdd11 = port:PD11<3><default><default><default>lcdd12 = port:PD12<3><default><default><default>lcdd13 = port:PD13<3><default><default><default>lcdd14 = port:PD14<3><default><default><default> lcdd15 = port:PD15<3><default><default><default> lcdd16 = port:PD16<3><default><default><default> lcdd17 = port:PD17<3><default><default><default> lcdd18 = port:PD18<3><default><default><default> lcdd19 = port:PD19<3><default><default><default>。

液晶显示器LVDS接口液晶面板RGB信号解析

图1 单路6bit LVDS接口液晶面板信号对于双路6bit LVDS接口（见图2），需要6对差分数据线，其中，奇路3对，即RX00-和RX00＋，RX01- 和RX01＋，RXO2-和RX02＋；偶路3 对，即RXE0-习阳RXE0＋，RXE1-和RXE1＋，RXE2-和RXE2＋。这6对差分数据线可以传输6×7bit＝42hit，除奇路（OR0～OR5、OG0～OG5、 OB0 ～OB5 ）和偶路（ ER 0 ～ER 5 、EG 0 ～ EC 5、EB0 ～ EB5）占去 36 bit ，还剩下 6bit ， HS 、VS 、 DE信号占 3b it ，还空余 3b it（若 HS 、 VS信号不传输，将空余5bit）。
图3单路8bit LVDS接口液晶面板信号对于双路8bit LVDS接口（见图4），需要8对差分数据线，其中，奇路4对，即RX00-和RX00＋，RX01-和RX01＋，RX02-和RX02＋，RX03和RX03＋；偶路3对，即RXE0-和RXE0＋，RXE1-和RXE1＋，RXE2-和RXE2＋，RXE3-和RXE3＋。这8对差分数据线可以传输8×7bit＝56bit，除奇路（OR0～OR7、OG0～OG7、OB0～OB7）和偶路（BR0～ER7、EG0～EG7、EB0～EB7）占去48bit，还剩下8bit，HS、VS、DE信号占 3bit，还空余5bit（若HS、VS信号不传输，将空余7bit）。
对于单路6bit LVDS接口（见图1），需要3对差分数据线，即RX0-和RX0十，RX1-和RX1＋，RX2-和RX2＋。因每对差分数据线可以传输7bit数据，这样，3对差分数据线可以传输3×7bit＝21 bit，除R0～R5、G0～G5、B0～B5占去18bit，还剩下3bit用于传输HS（行同步）、VS（场同步）、 DE（有效数据选通）信号（若HS、VS信号不传输，将空余2bit）。

【液晶屏LVDS接口详解】：教你将闲置的液晶屏利用起来

【液晶屏LVDS接口详解】：教你将闲置的液晶屏利用起来1、液晶屏先说液晶屏，只要不是太特殊的笔记本，绝大多数都是LVDS接口的，极少是TTL 的，这个看液晶屏的针脚可以大致判断出来（注意是看液晶屏上的接口，不是已经引出的屏线），LVDS的一般是14、20、30针，TTL的多是31、41针。

如果是LVDS接口的，恭喜你，这个屏可以利用起来的概率极大，本文仅针对LVDS 讲解。

再看看液晶屏的分辨率，早期笔记本多数是4：3的，物理分辨率为800*600或1024*768，这个分辨率是很容易驱动的；新一点的16：9、16：10的宽屏液晶要利用起来要麻烦些，需要找到合适的驱动板。

下面是我驱动起来的几个液晶屏这个是最开始买的一个8.9寸的宽屏，用做客厅HTPC的副显示。

分辨率是1024*600，最开始没有配到合适的驱动板，前年才找到个完美点对点的驱动板。

开始配了个VGA\AV双路输入的驱动板，这个是AV信号这个是富士通触摸笔记本拆出来的12寸屏幕，有两块，一块是800*600，一块是1024*768，也做了个一体电控：一体电控的帖子：刚驱动起来的样子这个是现在做的雕刻机用的屏幕，清华同方的笔记本拆出来的，分辨率是1024*7682013-3-23 22:08 上传下载附件 (85.94 KB)这个是唯一一块没驱动起来的笔记本液晶屏，是SHARP笔记本拆出来的，屏也是SHARP的，800*600，5V的。

2、驱动板要使液晶屏能显示，需要接入LVDS信号，这有两个来源：一是常规的，将VGA信号转为LVDS信号连接液晶屏、二是工控主板上常常集成了LVDS接口，只要将对应针脚连接起来即可。

需要注意的是，不同分辨率的液晶屏，需要在驱动板中写入相应的程序，否则不能正常显示，这个可以在买液晶驱动板的时候给商家说明，现在也有一些通过跳线选择分辨率的驱动板，如果再烧点，就买个液晶烧录器自己玩；而工控主板常常是在BIOS里设置LVDS输出的分辨率。

TTL、LVDS屏介绍与点屏技术

控制信号
• 控制信号包括数据使能信号（或有效显示数据选通信号）DE、行同步信号HS、场同步信号VS。
例：xxx主板TTL输出脚的定义
xxx主板RGB数据线
• xxx主板有RGB数据线24条，有些公司定义为BGR分别为：
• BO～B7蓝基色数据8条LPD0~LPD7. • G0～G7绿基色数据8 条LPD8~LPD15 • R0～R7红基色数据8条LPD16~LPD23 • 有些公司定义为RGB.
如果拿到屏没有屏的DATASHEET可用万表测到二根数据线两边是地就是LVDS屏
点屏步骤
• 1、查型号，DATASHEET 确定屏工作电压、分辨率、接口类型,特别是电压一定要确定，确定了才可下一步动作 ,并查看主板是否支持此屏。多少位的屏。
做屏线
• 做屏线是一个十分重要的工作，在配屏中占有重要的比重。如果有DATASHEET，可按说明做。屏线最好不要过30cm.
•
6、意志坚强的人能把世界放在手中像泥块一样任意揉捏。 2020年 10月24 日星期六下午 11时5 分16秒2 3:05:16 20.10.2 4
• LVDS接口可以用万用表测。先找出地线，然后是电源(电源是和保险丝连一起的)，再就是信号线，LVDS的信号线是成对的，每对线之间的电阻是 100欧姆，一般来说是-、+、GND。- + 线要交叉接。 TTL的线比较复杂，要注意是分清高位(MSB)与低位(LSB)，从高位往低位接。如： R0~R5(LSB~MSB)、应该接到板上的R2~R7。
TLL输出接口中的信号
• TTL输出接口中一般包含RGB数据信号、时钟信号和控制信号这三大类信号。
RGB数据信号
• 对于6bit单路TTL输出接口，共有18条RGB 数据线，分别是R0～R5红基色数据6条， G0～G5绿基色数据6条，B0～B5蓝基色数据6条。

LCD中常用LVDS信号介绍

LCD中常用LVDS信号介绍LVDS（Low Voltage Differential Signaling）是一种低电压差分信号传输技术，常用于LCD显示器的接口。

LVDS通过两条互补的差分信号线来传输数据，具有高速传输、抗干扰能力强等优点，能够满足高分辨率、高刷新率的显示需求。

在LCD的接口中，LVDS信号起到了承载图像数据、控制信号等作用，是显示器正常工作的基础之一在LCD中，常用的LVDS信号包括图像数据通道和控制信号通道。

图像数据通道是用来传输显示图像的像素数据，通常包括红、绿、蓝三个颜色通道的像素数据。

每个像素的数据由8位、10位、12位等不同位数的数据组成，通过LVDS信号传输到显示屏上，再由显示屏将其转换成可见的图像。

控制信号通道则包括时钟信号、同步信号等，用于控制显示器的刷新频率、显示模式等参数，保证显示效果的稳定和准确。

LVDS信号的传输速率通常很高，能够达到几百兆赫兹甚至更高的频率。

这种高速传输有助于显示器可以实现高分辨率、高刷新率的显示效果，提供更加清晰、流畅的视觉体验。

另外，LVDS信号的差分传输使得其抗干扰能力强，能够有效地减少电磁干扰、串扰等对图像质量的影响，保证显示效果的稳定性和可靠性。

在LCD显示器设计中，LVDS信号的接口标准化也非常重要。

目前，LVDS信号遵循了一系列的标准，包括TMDS、eDP等，以确保不同设备之间的互通性和兼容性。

通过这些标准化的接口，各种不同品牌、型号的LCD显示器可以方便地连接到各种设备上，实现数据传输和显示功能。

总之，LVDS信号在LCD显示器中具有重要作用，是显示器正常工作的基础。

通过高速传输、强抗干扰能力等优势，LVDS信号确保了显示器可以实现高分辨率、高刷新率的显示效果，为用户提供更加清晰、流畅的视觉体验。

同时，接口标准化也为不同设备之间的连接和兼容性提供了便利，促进了LCD显示器的广泛应用和发展。

LCD中常用LVDS信号介绍

LCD中常用LVDS信号介绍LVDS（Low Voltage Differential Signaling）是一种低压差分信号传输技术，它广泛应用于各种液晶显示器（LCD）中。

LVDS信号具有低功耗、高速传输和抗干扰能力强等优点，因此成为现代显示设备中的重要信号传输方案。

LVDS信号采用差分方式传输数据，即信号通过两根线（正向和反向）来传输，利用两根线之间的电压差来传递信息。

这种差分传输方式有助于降低传输过程中的噪声干扰，提高信号的抗干扰能力。

LVDS信号通常通过扁平电缆连接液晶面板和主控制板之间。

LVDS信号中常用的线路包括数据线、时钟线和控制线。

1.数据线：数据线用于传输图像信号的像素数据。

一般情况下，每个像素的颜色由红、绿、蓝（RGB）三种颜色分量组成，因此需要相应的数据线来传输这些分量的数据。

数据线的数量取决于像素的位深度，例如24位深度的像素需要3个数据线分别传输红、绿、蓝分量数据。

2. 时钟线：时钟线用于同步数据传输，确保像素数据的正确接收和显示。

液晶显示器通常采用TFT（Thin-Film Transistor）技术，每个像素点都有一个驱动晶体管，需要通过时钟信号来控制这些晶体管的开关。

时钟线的频率决定了图像数据的传输速度，常见的时钟频率有25MHz、65MHz等。

3.控制线：控制线用于传输控制信号，控制液晶显示器的工作状态。

例如，控制线可以用于传输显示器的开关信号、亮度调节信号、对比度调节信号等。

控制线的数量和功能因具体应用而异，不同厂商和型号的液晶显示器可能有不同的控制信号。

此外，LVDS信号还有一些其他的特点和常见应用：1. 高带宽：LVDS信号支持高速数据传输，通常能够达到Gbps级别的传输速度，适用于高分辨率和高刷新率的显示设备。

2.低功耗：LVDS信号传输时，由于采用差分传输方式，电流消耗较小，能够降低功耗，延长电池续航时间。

3.抗干扰能力强：LVDS信号采用差分传输，能够抵抗电磁干扰，提供更稳定和可靠的信号传输。

lvds edid 参数

lvds edid 参数LVDS（低压差线性电源）是一种常用的电子接口技术，常用于高分辨率显示设备的连接。

EDID（显示设备识别和描述）则是用于存储与特定显示设备相关的信息，如分辨率、刷新率、色彩空间等。

这些信息对于实现最佳的显示效果至关重要。

**一、LVDS的基本参数**LVDS接口通常包括一个发送端和一个接收端。

发送端负责将数字信号转换为适合通过电缆传输的电压。

接收端则负责从信号中恢复出数字信息。

LVDS接口通常使用差分信号传输，以提高信号的抗干扰能力和距离。

**二、EDID的基本参数**EDID是一种文本格式文件，用于存储显示设备的详细信息，包括但不限于：设备的物理特性、分辨率、色彩空间、刷新率、延迟时间等。

EDID还包含对显示设备的配置信息，如亮度、对比度、色彩平衡等。

**三、EDID的格式和内容**EDID文件通常包括一系列的块，每个块包含特定的信息。

其中包括：标准块（定义EDID的版本和规范）、系统块（描述设备和其操作系统的状态）、显示设备块（描述显示设备的物理特性）、接口块（描述与显示设备相关的接口信息）、分辨率块（描述当前使用的分辨率）、色彩空间块（描述使用的色彩空间）等。

**四、EDID的处理**在显示器和显示驱动器之间，EDID信息的处理是至关重要的。

显示器驱动器需要读取并解析EDID信息，以确定最佳的显示设置。

这包括但不限于分辨率、刷新率、色彩空间等。

如果EDID信息不正确或无法被正确解析，可能会导致显示质量的下降。

**五、常见问题和解决方法**在使用LVDS和EDID时，可能会出现一些问题，如分辨率无法正确设置、显示颜色失真、显示延迟过大等。

这些问题可能由于多种原因引起，包括但不限于电缆的质量、驱动器的兼容性、EDID文件的错误等。

为了解决这些问题，需要了解问题的具体情况，并采取相应的解决方法。

一些常见的方法包括更换电缆、更新驱动程序、修复EDID 文件等。

总结：LVDS和EDID是高分辨率显示设备连接的重要技术，正确理解和使用这些技术对于实现最佳的显示效果至关重要。

LVDS标准及介绍-(2)

LVDS1.0 LVDS简介LVDS（Low Voltage Differential Signaling）是一种低摆幅的差分信号技术,它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗.1.1 LVDS信号传输组成LVDS信号传输一般由三部分组成，如图1所示:差分信号发送器，差分信号互联器,差分信号接收器.图1 简单的单工LVDS接口连接图差分信号发送器：将非平衡传输的TTL信号转换成平衡传输的LVDS信号.通常由一个IC来完成.差分信号接收器：将平衡传输的LVDS信号转换成非平衡传输的TTL信号。

通常由一个IC来完成.差分信号互联器：包括联接线（电缆或者PCB走线)，终端匹配电阻。

1.2 LVDS的工作原理图2 LVDS接口电路图如图2所示，LVDS驱动器由一个驱动差分线对的电流源组成（通常电流为3。

5mA）,LVDS 接收器具有很高输入阻抗,因此驱动器输出的电流大部分都流过100Ω的匹配电阻,并在接收器的输入端产生生大约350mV的电压。

驱动器的输入为两个相反的电平信号，四个nMOS管的尺寸工艺是完全相同的.当输入为“1”时,标号IN+的一对管子导通，另一对管子截止，电流方向如图2，并产生大约350mV的压降；反之，输入为“0”时，电流反向，产生大约350mV的压降.这样根据流经电阻的电流方向，就把要传输的数字信号（CMOS信号）转换成了电流信号（LVDS信号）。

接受端可以通过判断电流的方向就得到有效的逻辑“1”和逻辑“0"状态。

从而实现数字信号的传输过程。

由于MOS管的开关速度很高，并且LVDS的电压摆幅低（350mV），因此可以实现高速传输.其电平特性如下图所示1.3 LVDS的国际标准LVDS是目前高速数字信号传输的国际通用接口标准，国际上有两个工业标准定义了LVDS：ANSI/TIA/EIA（American National Standards Institute/Telecommunications Industry Association/Electronic Industries Association）和IEEE(Institute for Electrical and Electronics Engineering）。

LVDS屏线资料

LVDS 接口液晶屏定义接口液晶屏定义20PIN 单6定义定义：：1：电源2：电源3：地 4 4：：地 5 5：：R0R0-- 6 6：：7R0+ 7：：地 8 8：：R1R1-- 9 9：：R1+ 10 10：：地 11 11：：R2R2-- 12 12：：R2+ 13 13：：地 14 14：：CLK CLK-- 15 15：：CLK+ 16空 17空 18空 19 19 空空 20空每组信号线之间电阻为每组信号线之间电阻为（（数字表120欧左右欧左右））20PIN 双6定义定义：：1：电源2：电源3：地 4 4：：地 5 5：：R0R0-- 6 6：：R0+ 7 7：：R1R1-- 8 8：：R1+ 9 9：：R2R2-- 10 10：：R2+ 11 11：：CLK CLK-- 12 12：：CLK+ 13 13：：RO1RO1-- 14 14：：RO1+ 15 15：：RO2RO2-- 16 16：：RO2+ 17 17：：RO3RO3-- 18 18：：RO3+RO3+ 1919：：CLK1CLK1-- 20 20：：CLK1+CLK1+每组信号线之间电阻为每组信号线之间电阻为（（数字表120欧左右欧左右））20PIN 单8定义定义：：1：电源2：电源3：地 4 4：：地 5 5：：R0R0-- 6 6：：7R0+ 7：：地 8 8：：R1R1-- 9 9：：R1+ 10 10：：地 11 11：：R2R2-- 12 12：：R2+ 13 13：：地 14 14：：CLK CLK-- 15 15：：CLK+ 16 16：：R3R3-- 17 17：：R3+R3+ 每组信号线之间电阻为每组信号线之间电阻为（（数字表120欧左右欧左右））30PIN 单6定义定义：：1：空2：电源3：电源 4 4：：空 5 5：：空 6 6：：空 7 7：：空 8 8：：R0R0-- 9 9：：R0+ 10 10：：地 11 11：：R1R1-- 12 12：：R1+ 13 13：：地 14 14：：R2R2-- 15 15：：R2+ 16 16：：地 17 17：：CLK CLK-- 18 18：：CLK+ 19 19：：地 20 20：：空- 21 21：：空 22 22：：空 23 23：：空 24 24：：空 25 25：：空 26 26：：空 27 27：：空 28空 29空 30空每组信号线之间电阻为每组信号线之间电阻为（（数字表120欧左右欧左右））30PIN 单8定义定义：：1：空2：电源3：电源 4 4：：空 5 5：：空 6 6：：空 7 7：：空 8 8：：R0R0-- 9 9：：R0+ 10 10：：地 11 11：：R1R1-- 12 12：：R1+ 13 13：：地 14 14：：R2R2-- 15 15：：R2+ 16 16：：地 17 17：：CLK CLK-- 18 18：：CLK+ 19 19：：地 20 20：：R3R3-- 21 21：：R3+ 22 22：：地 23 23：：空 24 24：：空 25 25：：空 26 26：：空 27 27：：空 28空 29空 30空每组信号线之间电阻为每组信号线之间电阻为（（数字表120欧左右欧左右））30PIN 双6定义定义：：1：电源2：电源3：地 4 4：：地 5 5：：R0R0-- 6 6：：7R0+ 7：：地 8 8：：R1R1-- 9 9：：R1+ 10 10：：地 11 11：：R2R2-- 12 12：：R2+ 13 13：：地 14 14：：CLK CLK-- 15 15：：CLK+ 16 16：：地 17 17：：RS0RS0-- 18 18：：RS0+ 19 19：：地 20 20：：RS1RS1-- 21 21：：RS1+ 22 22：：地 23 23：：RS2RS2-- 24 24：：RS2+ 25 25：：地 26 26：：CLK2CLK2-- 27 27：：CLK2+CLK2+ 每组信号线之间电阻为每组信号线之间电阻为（（数字表120欧左右欧左右))30PIN 双8定义定义：：1：电源2：电源3：电源 4 4：：空 5 5：：空 6 6：：空 7 7：：地 8 8：：R0R0-- 9 9：：R0+ 10 10：：R1R1-- 11 11：：R1+ 12 12：：R2R2-- 13 13：：R2+ 14 14：：地 15 15：：CLK CLK-- 16 16：：CLK+ 17 17：：地 18 18：：R3R3-- 19 19：：R3+ 20 20：：RB0RB0--2121：：RB0+ 22 22：：RB1RB1-- 23 23：：RB1+ 24 24：：地 25 25：：RB2RB2-- 26 26：：RB2+ 27 27：：CLK2CLK2-- 28 28：：CLK2+ 29CLK2+ 29：：RB3RB3-- 30 30：：RB3+RB3+每组信号线之每组信号线之间电阻为间电阻为间电阻为（（数字表120欧左右欧左右））一般14PIN 14PIN、、20PIN 20PIN、、30PIN 为LVDS 接口。

LVDS介绍及详细原理说明

LVDSJawen_tao2011-05-09目录一、简介 (2)1、为何要用LVDS? (2)2、LVDS信号传输组成 (2)二、LVDS电气特性 (4)三、传输协议 (5)四、线路接法 (10)五、Layout (13)一、简介LVDS（Low Voltage Differential Signal）即低电压差分信号。

1、为何要用LVDS?LVDS接口又称RS644总线接口，1994年由美国国家半导体公司（NS）提出的为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种视频信号传输模式，是一种电平标准，广泛应用于液晶屏接口。

液晶显示器驱动板输出的数字信号是TTL信号，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，像素时钟信号的最高频率可超过28MHZ.采用TTL接口，数据传输速率不高(一个CLK周期只能传输1bit数据)，传输距离较短，且抗电磁干扰能力比较差，会对RGB数据造成一定的影响。

另外，TTL 多路数据信号采用并行的传输方式，整个并口数量达几十路（RGB各8位，8x3=24，加 DE,HSYNC,VSYNC,至少27位），不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

2、LVDS信号传输组成最基本的LVDS器件就是LVDS驱动器和接收器。

LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。

如下图，LVDS接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100 Ω的匹配电阻（R=100Ω），并在接收器的输入端产生大约350 mV的电压。

（电流源为恒流特性，终端电阻在100—120 欧姆之间，则电压摆动幅度为：3.5mA x 100=350Mv；3.5mA x 120=420mV。

）当驱动器（LVDS发送）翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。

LVDS介绍及详细原理说明

LVDSJawen_tao2011-05-09目录一、简介 (2)1、为何要用LVDS? (2)2、LVDS信号传输组成 (2)二、LVDS电气特性 (4)三、传输协议 (5)四、线路接法 (10)五、Layout (13)一、简介LVDS（Low Voltage Differential Signal）即低电压差分信号。

1、为何要用LVDS?LVDS接口又称RS644总线接口，1994年由美国国家半导体公司（NS）提出的为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种视频信号传输模式，是一种电平标准，广泛应用于液晶屏接口。

液晶显示器驱动板输出的数字信号是TTL信号，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，像素时钟信号的最高频率可超过28MHZ.采用TTL接口，数据传输速率不高(一个CLK周期只能传输1bit数据)，传输距离较短，且抗电磁干扰能力比较差，会对RGB数据造成一定的影响。

另外，TTL 多路数据信号采用并行的传输方式，整个并口数量达几十路（RGB各8位，8x3=24，加 DE,HSYNC,VSYNC,至少27位），不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

2、LVDS信号传输组成最基本的LVDS器件就是LVDS驱动器和接收器。

LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。

如下图，LVDS接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100 Ω的匹配电阻（R=100Ω），并在接收器的输入端产生大约350 mV的电压。

（电流源为恒流特性，终端电阻在100—120 欧姆之间，则电压摆动幅度为：3.5mA x 100=350Mv；3.5mA x 120=420mV。

）当驱动器（LVDS发送）翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。

工业平板电脑LVDS点屏技术详解及故障排查

工业平板LVDS点屏技术详解摘要工业平板电脑在工控行业一直在扮演着一个非常重要的角色，相较于普通工控机，它有着体积小、重量轻、外形美观、高集成度、操作界面友好、安装维护简便等优点。

随着信息化时代的发展，越来越多的平板电脑被应用到各种特定领域。

作业工控电脑制造商，我们必须要熟练掌握工业平板电脑内部各部件的工作原理，其中主板点屏部分为重中之重，本文将重点讲解LVDS点屏技术目录一概念二点屏方法三注意事项/技巧四故障现象及排除概念一.什么是LVDS？LVDS是Low-Voltage Differential Signaling 的简称，意为“低电压差分信号”，是由美国国家半导体公司提出的一种信号传输模式。

LVDS的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等特点，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。

LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用。

二.为什么要用LVDS点屏？相较于早期的TTL方式点屏，LVDS完美地解决了TTL接口数据传输率不高、传输距离短、抗电磁干扰（EMI）能力差、排线数量多等问题。

具有低噪声、低功耗、高传输速率等优点，且信号传输简单可靠。

目前LVDS已经在8inch以上的显示设备中得到的广泛的应用。

三. LVDS接口电路类型1.常说的“单6”、“单8”、“双6”、“双8”，或者“18位单通道”、“24位单通道、24位双通道”分别是什么意思？1. “单6”：即单路6位LVDS输出接口，这种接口电路采用单路方式传输，RGB三基色每个基色采用6位数据（TXOUT0-、0+，1-、1+，2-、2+），共18位RGB数据，又称“18位单通道”LVDS接口，采用这种接口的屏的色彩数为2的18次方，即262K色。

我们目前PAD6308和PAD6310上用的AUO G084SN02和天马TM104SDH02就是这种点屏接口；2. “单8”：即单路8位LVDS输出接口，RGB三基色每个基色采用8位数据（TXOUT0-、0+，1-、1+，2-、2+，3-、3+），，共24位RGB数据，又称“24位单通道LVDS接口”，采用这种接口的屏色彩数为2的24次方，即16.7M色，又称24位真彩色。
