油气管道基础知识

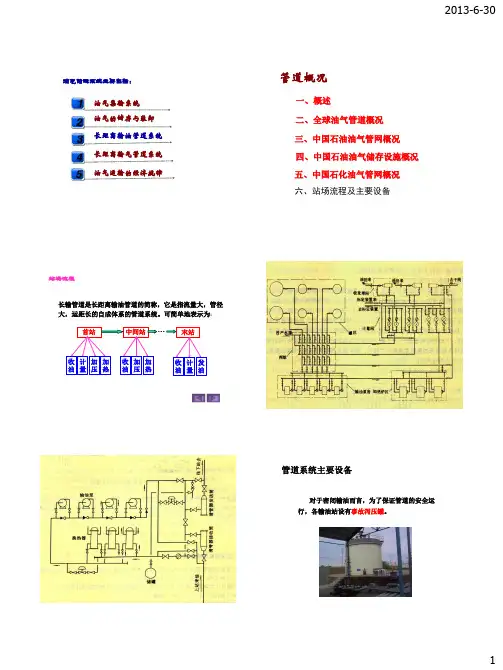

油气储运基础知识——管道之一-2
油气储运系统主要包括：油气集输系统234长距离输油管道系统油气的储存与装卸1长距离输气管道系统5油气运输的经济规律一、概述管道概况二、全球油气管道概况三、中国石油油气管网概况四、中国石油油气储存设施概况五、中国石化油气管网概况六、站场流程及主要设备长输管道是长距离输油管道的简称，它是指流量大，管径大，运距长的自成体系的管道系统。
可简单地表示为：首站收油计量加压加热中间站收油加压加热末站收油计量发油站场流程长输原油管道概况长输原油管道概况对于密闭输油而言，为了保证管道的安全运行，各输油站设有事故泻压罐。
管道系统主要设备为了保证管道正常运行，全线设有有效的通讯系统，以调度指挥生产。
多采用微波通讯或光纤通讯。
管道系统主要设备输油站及主要设施简介泵机组：泵机组的组合形式有两种：串联和并联串联泵机组管道系统主要设备长输原油管道概况长输原油管道概况并联泵机组管道系统主要设备加热炉：三、管道系统主要设备加热方式有两种：直接加热：间接加热：炉火热量原油炉火中间介质热量原油热量（导热油、热媒等）管道系统主要设备长输原油管道概况间接加热系统清管器收发系统:清管是保证输油管道能够长期在高输量下安全运转的基本措施之一，基本任务有两个：输油前清除遗留在管内的机械杂质等堆积物；输油过程中清除管内壁上的石蜡、油砂等沉积物。
管道系统主要设备输油站及主要设施简介输油站及主要设施简介输油站及主要设施简介计量及标定装置长输原油管道概况1、原油管道首站一般能够实现哪些功能？2、原油管道中间站一般能实现哪些功能？3、离心泵的连接方式有哪两种？其特点是什么？4、何谓收、发球筒？其功能是什么？如何进行收发作业？5、管输原油的加热方式有哪两种？思考什么叫等温输油管道？所谓等温输油管道，即输送轻质成品油或低凝点原油的长输管道。
沿线不需要加热，油品从首站进入管道，输经一定距离后，管内油温就会等于管道埋深处地地温。
即指那些在输送过程中油温保持不变的管道。
