青岛理工大学计算机控制技术1期末试题及参考答案
计算机控制技术试卷及答案
计算机控制技术试卷1.简答题（30分）（1）计算机与外设交换数据的种类及传送方式?（6分）（2）什么叫输入/输出通道?它是由哪些部分组成的？（6分）（3）一个典型的顺序控制系统由哪几部分组成?（7分）（4）试比较逐点比较法和数字积分法的优缺点？（6分）（5）什么叫积分饱和现象？应如何防止?（5分） 2.设计题（20分）（1）针对一个8位数据总线、16位地址总线的CPU ，使用8205地址译码器扩展16个I/O 接口与24K 存储器,图示并写地址范围。
（10分）(2) 有一个8位满量程10V 的逐次逼近A/D 转换器，若从输入端接入3.2V 的模拟电压，试用列表与图示的方法表示转换的过程。
（10分） 3．插补题（30分）（1）设加工第一象限逆圆弧AB ，已知起点A （6、0），终点B （0、6）。
试用逐点比较法圆弧插补计算并作出走步轨迹图。
（15分）1O 7O（2）已知第一象限直线OA，起点O(0、0)，终点A(6、7)。
试用数字积分器插补法实现这条直线并做出走步轨迹图（累加器位数n=4）。
（15分）4．分析题（20分）（1）炉温DDC系统的结构图如图1所示。
温度信号经热电偶变成毫伏级的电压信号后，经温度变送器放大并转换成电流信号，再经电阻网络转换成电压信号送入A/D转换器；单片机构成的数字控制器的输出送D/A转换器转化成模拟电压，经功率放大器放大后送到晶闸管调压器，触发晶闸管并改变其导通角的大小，从而控制电阻炉的加温电压。
结合该系统说明此计算机控制系统设计的步骤。
（10分）图1 炉温DDC系统结构图（2）论述计算机控制系统中电磁干扰的种类以及抗干扰的措施。
（10分）答案1.简答题（30分）（1）计算机与外设交换数据的种类:数字量（1分）、模拟量（1分）和开关量（1分）。
传送方式有三种：①程序查询方式（1分）；②中断控制方式（1分）；③直接存贮器存取(DMA)方式（1分）。
（2）在微型计算机和生产过程之间设置的信息传送和转换的连接通道称为输入输出通道（2分）。
《计算机控制技术》期末模拟试题(附答案)
《计算机控制技术》期末模拟试题（一）一、填空题（每空2分，共20分）1．闭环负反馈控制的基本特征是。
2．闭环控制系统里，不同输出与输入之间的传递函数分母。
3．惯性环节的主要特点是,当其输入量发生突然变化时，其输出量不能突变，而是按变化。
4．静态误差系数是系统在典型外作用下精度的指标，静态误差系数越大，精度.5．系统的相稳定裕度γM，定义为开环频率特性在截止频率ωc处。
6．离散系统稳定性与连续系统不同，它不仅与系统结构和参数有关，还与系统的有关。
7．零阶保持器是一个相位滞后环节，它的相频特性φ（ω)= 。
8．若已知闭环系统自然频率为ωn,经验上，采样频率ωs应取。
9．通常把叠加在被测信号上的干扰信号称为。
10．为使传感器特性与A/D变换器特性相匹配，通常应在传感器与A/D之间加入。
二、选择题（每题2分,共10分）1．在计算机控制系统里，通常当采样周期T减少时，由于字长有限所引起的量化误差将。
A 增大;B 减小；C 不变。
2．控制算法直接编排实现与串联编排实现相比，有限字长所引起的量化误差。
A 较大；B 较小;C 相当。
3．某系统的Z传递函数为G（z）= 0。
5(z+0。
5) / （z+1。
2)(z—0。
5），可知该系统是。
A稳定的；B不稳定的；C 临界稳定的。
4．若以电机轴的转角为输入量，电机轴的转速为输出量，则它的传递函数为环节。
A 积分；B 微分;C 惯性。
5．在确定A/D变换器精度时，通常要求它的精度应传感器的精度。
A 大于；B 小于；C 等于.三、简答题（每小题5分，共20分）1．图1为水箱水位自动控制系统，试说明基本工作原理。
图12．已知单位负反馈闭环控制系统的单位阶跃响应的稳态误差为0.1，试问该系统为几型系统,系统的开环放大系数为多少？3．试简单说明系统稳定性与稳态误差相互矛盾的关系。
4．试表述采样定理，并说明若一高频信号采样时不满足采样定理，采样后将会变成何种信号。
四、（10分）已知单位负反馈系统开环传递函数为 G(s ）=ωn 2/s （s+2ζωn )实测求得单位阶跃响应的σ%=4。
4套 《计算机控制技术》期末模拟试卷+参考答案
2011-2012学年第一学期《计算机控制系统》试卷A课程代码 BB024045 考试方式闭卷考试时长 100 分钟准做任何标记，否则按作弊论处。
３、考试期间，试卷不准拆开，否则按作弊处理。
４、本套试卷不允许使用计算器。
一、名词解释：（20＝5×4）1、实时性2、采样定理3、频分多路复用4、时分多路复用5、CIMS二、简答题（48＝8×6）1、简述现场总线技术的特点及优点2、模拟量输入/输出通道由那些单元组成?3、何谓采样？采样值为什么要进行数字化处理?4、计算机与外设交换数据的种类及传送方式?5、接口扩展包括哪些内容?各有什么优缺点？6、计算机控制系统的分类有哪些?7、流程工业CIMS的层次结构模型及各层次的作用8、常用传输介质的种类、特点及应用场合三、分析题（22＝8＋7+7）1、分析总结计算机控制系统的设计步骤（8）2、计算机控制系统的干扰源及可采取的抗干扰措施（7）3、简述计算机控制的总体方案设计的主要内容（7）四、计算题（10）某热处理炉温度测量仪表的量程为100～1000℃，在某一时刻计算机采样并经8位A/D数字转换后的数字量为0CDH，求此时温度值为多少？(设仪表量程为线性的)2011-2012学年第一学期《计算机控制系统》试卷A答案课程代码 BB024045 考试方式闭卷考试时长 100 分钟一、名词解释：（20＝5×4）1、实时性是指工业控制计算机系统应该具有的能够在限定的时间内对外来事件做出反应的特性。
两个要素：其一：根据工业生产过程出现的事件能够保持多长的时间；其二：该事件要求计算机在多长的时间以内必须做出反应。
2、采样定理：只有采样频率大于最高信号频率的2倍，采样信号和连续信号（输入信号）的频谱才是相等的。
3、频分多路复用：由于通讯媒体可使用的频带超过传输信号所需的带宽，因此可将多路信号以不同的载波频率进行调制。
因为各载波频率相互独立，各信号带宽不发生重叠，从而使同一通信媒体可以传输多路信号，这种方法称为频分多路复用。
计算机控制技术期末复习试题附答案
计算机控制技术期末复习试题附答案一、选择题1. 下面哪个不是计算机控制系统的组成部分？A. 控制器B. 传感器C. 运算器D. 计算机主机答案：D2. 控制器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：B3. 在控制系统中，传感器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：A4. 控制器与执行器之间的信息传递通常采用哪种形式?A. 电信号B. 光信号C. 音频信号D. 无线信号答案：A二、填空题1. 在控制系统中，PID是什么的缩写？答案：比例-积分-微分2. 当一个过程变量小于或大于设定值时，控制器需要发出一个____信号来调节执行器。
答案：控制3. 开环控制系统中，控制器完全依赖于____来判断并调节执行器。
答案：设定值三、解答题1. 请解释闭环控制系统和开环控制系统的区别。
答案：闭环控制系统和开环控制系统是两种基本的控制系统结构。
闭环控制系统通过传感器获得反馈信息，将反馈信息与设定值进行比较后进行调节，以使系统输出接近设定值。
开环控制系统则没有反馈环节，控制器仅仅根据设定值来调节执行器。
闭环控制系统具有较好的稳定性和鲁棒性，能够减小外界干扰对系统的影响，但由于需要进行反馈调节，系统可能存在一定的响应延迟。
开环控制系统较为简单，但容易受到干扰的影响，对系统稳定性要求较高。
四、简答题1. 请简述计算机控制技术在工业自动化中的应用。
答案：计算机控制技术在工业自动化中广泛应用，其主要作用是实现对生产过程的自动控制。
通过传感器获取实时数据，计算机控制系统可以实时监测和控制生产过程中的各项参数，将实际数值与设定值进行比较，并通过执行器调节控制。
这种自动化控制能够提高生产效率、降低成本，同时还可以减少人为操作中的误差，提高产品的质量稳定性。
在工业生产中，计算机控制技术广泛应用于各种制造过程中，如汽车制造、电子设备制造、化工生产等。
通过计算机控制技术，可以实现生产过程中的自动监测、自动调节、自动报警等功能，从而提高生产效率，降低生产成本，提高产品的一致性和稳定性。
计算机控制技术(A)期末考试复习题及参考答案
计算机控制技术（A）一、单选题1.(2分)LCD显示的关键技术是解决驱动问题，正确的作法是（）。
A. 采用固定的交流电压驱动B. 采用直流电压驱动C. 采用交变电压驱动D. 采用固定的交变电压驱动参考答案：D2.(2分)计算机监督系统（SCC）中，SCC计算机的作用是（）A. 接收测量值和管理命令并提供给DDC计算机B. 按照一定的数学模型计算给定植并提供给DDC计算机C. 当DDC计算机出现故障时，SCC计算机也无法工作D. SCC计算机与控制无关参考答案：B3.(2分)在计算机控制系统中，T的确定十分重要，原因是（）。
A. T太大，系统精度不够B. T太大，积分作用过强C. T太小，微分作用太强D. T太小，积分作用过弱参考答案：A4.(2分)RS-232-C串行总线电气特性规定逻辑“1”的电平是（）。
A. 0.3 伏以下B. 0.7伏以上C. -3伏以下D. +3伏以上参考答案：C5.(2分)RS—232C的电气特性规定使用( )。
A. TTL电平B. CMOS电平C. 正逻辑电平D. 逻辑电平参考答案：D6.(2分)步进电机常被用于准确定位系统，在下列说法中错误的是（）。
A. 步进电机可以直接接受数字量B. 步进电机可以直接接受模拟量C. 步进电机可实现转角和直线定位D. 步进电机可实现顺时针、逆时针转动参考答案：B7.(2分)防止抖动是能否正确读取键值的必要环节，实现方法是（）。
A. 可以用硬件电路或软件程序实现B. 只能用滤波电路或双稳态电路实现C. 只能用软件程序实现D. 只能用延时程序实现参考答案：A8.(2分)采用ADC0809构成模拟量输入通道,ADC0809在其中起（）作用。
A. 模拟量到数字量的转换B. 数字量到模拟量的转换C. 模拟量到数字量的转换和采样/保持器D. 模拟量到数字量的转换和多路开关参考答案：A9.(2分)若以电机轴的转角为输入量，电机轴的转速为输出量，则它的传递函数为__________环节。
计算机控制技术期末复习试题附答案汇编

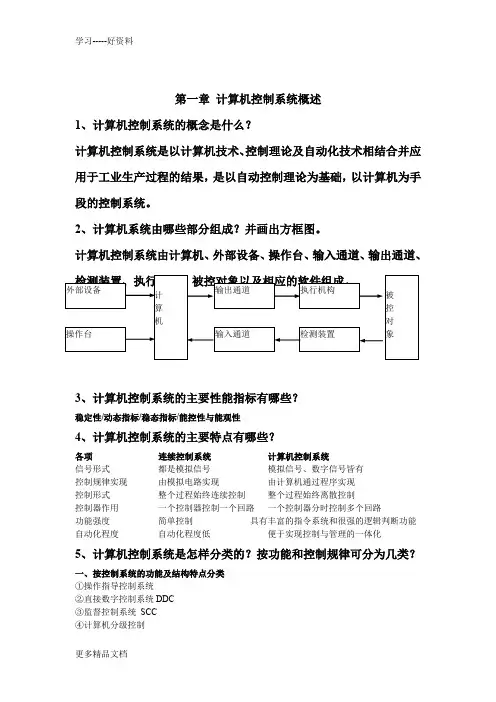

第一章 计算机控制系统概述1、计算机控制系统的概念是什么？计算机控制系统是以计算机技术、控制理论及自动化技术相结合并应用于工业生产过程的结果，是以自动控制理论为基础，以计算机为手段的控制系统。
2、计算机系统由哪些部分组成？并画出方框图。
计算机控制系统由计算机、外部设备、操作台、输入通道、输出通道、检测装置、执行机构、被控对象以及相应的软件组成。
3、计算机控制系统的主要性能指标有哪些？稳定性/动态指标/稳态指标/能控性与能观性4、计算机控制系统的主要特点有哪些？各项 连续控制系统 计算机控制系统 信号形式 都是模拟信号 模拟信号、数字信号皆有 控制规律实现 由模拟电路实现 由计算机通过程序实现 控制形式 整个过程始终连续控制 整个过程始终离散控制控制器作用 一个控制器控制一个回路 一个控制器分时控制多个回路 功能强度 简单控制 具有丰富的指令系统和很强的逻辑判断功能 自动化程度 自动化程度低 便于实现控制与管理的一体化5、计算机控制系统是怎样分类的？按功能和控制规律可分为几类？一、按控制系统的功能及结构特点分类 ①操作指导控制系统 ②直接数字控制系统DDC ③监督控制系统 SCC ④计算机分级控制 外部设备 操作台 输入通道 检测装置输出通道执行机构计算 机被 控 对 象⑤集散控制系统 DCS ⑥现场总线控制系统FCS 二、按控制规律分类 ①程序和顺序控制 ② PID 控制 ③最少拍控制 ④复杂规律的控制 ⑤智能控制第二章 离散控制系统及Z 变换分析法1、计算机控制系统的信号形式有哪些？连续模拟信号:时间与幅值上均连续，如 r(t)、y(t)、u(t) 离散模拟信号:时间是离散的，幅值上连续，如y*(t)、u*(t) 离散数字信号:时间离散的，幅值为数字量，如y(kT)、u(kT)2、香农(Shannon)采样定理是如何描述的？一个连续时间信号f(t)，设其频带宽度是有限的，其最高频率为ωmax(或fmax)，如果在等间隔点上对该信号f(t)进行连续采样，为了使采样后的离散信号f *(t)能包含原信号f(t)的全部信息量。
计算机控制技术题库(附答案)
计算机控制技术练习题（附答案）一、填空题（每空2分，共20分）1．闭环负反馈控制的基本特征是。
2．闭环控制系统里，不同输出与输入之间的传递函数分母。
3．惯性环节的主要特点是，当其输入量发生突然变化时，其输出量不能突变，而是按变化。
4．静态误差系数是系统在典型外作用下精度的指标，静态误差系数越大，精度。
5．系统的相稳定裕度γM，定义为开环频率特性在截止频率ωc处。
6．离散系统稳定性与连续系统不同，它不仅与系统结构和参数有关，还与系统的有关。
7．零阶保持器是一个相位滞后环节，它的相频特性φ(ω)= 。
8．若已知闭环系统自然频率为ωn，经验上，采样频率ωs应取。
9．通常把叠加在被测信号上的干扰信号称为。
10．为使传感器特性与A/D变换器特性相匹配，通常应在传感器与A/D之间加入。
二、选择题(每题2分，共10分)1．在计算机控制系统里，通常当采样周期T减少时，由于字长有限所引起的量化误差将。
A 增大；B 减小；C 不变。
2．控制算法直接编排实现与串联编排实现相比，有限字长所引起的量化误差。
A 较大；B 较小；C 相当。
3．某系统的Z传递函数为G(z) = 0.5(z+0.5) / (z+1.2)(z-0.5) ，可知该系统是。
A稳定的；B不稳定的；C 临界稳定的。
4．若以电机轴的转角为输入量，电机轴的转速为输出量，则它的传递函数为环节。
A 积分；B 微分；C 惯性。
5．在确定A/D变换器精度时，通常要求它的精度应传感器的精度。
A 大于；B 小于；C 等于。
三、简答题（每小题5分，共20分）1．图1为水箱水位自动控制系统，试说明基本工作原理。
图12．已知单位负反馈闭环控制系统的单位阶跃响应的稳态误差为0.1，试问该系统为几型系统，系统的开环放大系数为多少?3．试简单说明系统稳定性与稳态误差相互矛盾的关系。
4．试表述采样定理，并说明若一高频信号采样时不满足采样定理，采样后将会变成何种信号。
四、（10分）已知单位负反馈系统开环传递函数为 G(s)=ωn 2/s(s+2ζωn )实测求得单位阶跃响应的σ%=4.3%，t s =2.5秒，试写出闭环传递函数并求ωn ，ζ为多少。
大学课程《计算机控制技术》试题及答案
大学课程《计算机控制技术》试题及答案一、选择题（本题共10小题，每小题 1.5分，共15分）1.由于计算机只能接收数字量，所以在模拟量输入时需经（）转换。
A．A/D转换器 B．双向可控硅C．D/A转换器 D．光电隔离器2.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构，需要接入（）器件完成控制量的切换工作。
A．锁存器锁存 B．多路开关C．A/D转换器转换 D．反多路开关3.某控制系统中，希望快速采样，保持器的保持电容CH应取值（）。
A．比较小 B．比较大 C．取零值 D．取负值4. 在LED显示系统中，若采用共阳极显示器，则将段选模型送至（）。
A．阳极 B．阴极 C．阴极或阳极 D．先送阴极再送阳极5. 电机控制意味着对其转向和转速的控制，微型机控制系统的作法是通过（）实现的。
A．改变定子的通电方向和通电占空比B．改变转子的通电方向和通电占空比C．改变定子的通电电压幅值D．改变转子的通电电压幅值6.计算机监督系统（SCC）中，SCC计算机的作用是（）A．接收测量值和管理命令并提供给DDC计算机B．按照一定的数学模型计算给定植并提供给DDC计算机C．当DDC计算机出现故障时，SCC计算机也无法工作D．SCC计算机与控制无关7. 键盘锁定技术可以通过（）实现。
A．设置标志位B．控制键值锁存器的选通信号C．A和B都行D．定时读键值8. RS-232-C串行总线电气特性规定逻辑“1”的电平是（）。
A．0．3 伏以下 B．0．7伏以上C．-3伏以下 D．+3伏以上9. 在工业过程控制系统中采集的数据常搀杂有干扰信号，（）提高信/躁比。
A．只能通过模拟滤波电路B.只能通过数字滤波程序C.可以通过数字滤波程序/模拟滤波电路D.可以通过数字滤波程序和模拟滤波电路10．步进电机常被用于准确定位系统，在下列说法中错误的是（）。
A．步进电机可以直接接受数字量B．步进电机可以直接接受模拟量C．步进电机可实现转角和直线定位D．步进电机可实现顺时针、逆时针转动二、填空题（本题共15个空，每空1分，共15分）1. 香农定理告诉我们，采样频率越高，采样数据描绘的曲线实际曲线。
计算机控制技术复习题含部份答案资料讲解
精品文档一. 填空题：1、计算机控制系统的工作过程为：实时数据采集、实时控制决策、实时控制输出。
2、计算机控制系统硬件由工业控制机、计算机、过程输入输出通道和生产过程组成。
、选D/转换器时应着重考虑的是精、接地技术中接地方式有工作接地、保护接等两种、计算机控制系统按总体结构来分有开环控制系统、闭环控制系两大、计算机控制系统是指采用数字计算机和其他自动化设的自动控制系统、计算机控制系统软件控制部被控对组成、计算机控制系统输输出通道分为四类，分别模拟量输入通道模拟量输出通道、数字量输入通数字量输出通、过程通道中存在的干扰有串模干扰、共模干1、局域网常见的网络拓朴结构有星环、总线等1、计算机控制系统是指利计算来实生产过自动控制的系统1、衡量一D/转换器性能的主要参数有分辨率、转换时间、精度、线性1、数据处理的内容有线性化处标度变1、闭环负反馈控制的基本特征是测量偏差、纠正偏1、一阶惯性环节的主要特点是当输入量突然变化时，输出量不能突变，而是指数规变化1、静态误差系数是系统在典型外作用下精度的指标，静态误差系数越大，精越1、离散系统稳定性与连续系统不同，它不仅与系统的结构和参数有关，还与统采样周有关2、若已知闭环系统的自然频率为，经验上，采样频率应12、通常把叠加在测量信号上的干扰信号称串模干精品文档．精品文档22、为使得传感器特性与A/D变换的特性相匹配，通常在传感器和A/D变换器之间加入调理电路。
23、计算机控制系统中常用的控制器有可编程控制器、工控机、DSP、智能调节器等。
2、计算机控制系统中，被测信号单端对地输双端不对地输两种方式2、信号接地方式应采单点接方式，而不采多点接方式2、模拟输出通道的结构形式主要取决输出保持的构成方式2“，否，用模糊关系表示为 (Cˉ(2、采用双绞线作信号引线的目减少电磁感应，并使各个小环路的感应电势相呈反向抵2、实时的概念不能脱离具体的过程，一个在线的系统不一定是一实时系但一实时系必定是一个在线系统3、数字量输出通道主要输出锁存器、输出驱动电、输出口译码电路等组成3、计算机控制系统CP抗干扰措施常采看门狗、电源监控（掉电检测及护、复等方法3、计算控制系统的发展趋势：控制系统网络化、扁平化、智能化、综合3、调节器的比例度越大，则放大倍越，调节作用越，余差越3、二线制传输方式是两根导同时传输变送器所需电和变送器输出信；热电阻温变与热电阻的连接根导线二、简答题、计算机控制系统有哪几种典型类型操作指导控制系统、直接数字控制系统、监督控制系统、集散控制系统、现总线控制系统PLC上位机系、计算机控制系统中抗共模干扰的措施有哪些采用差分放大器作信号前置放大、采用隔离技术将地电位隔开、利用浮地屏、计算机控制系统的设计步骤可划分为四个阶段生产工艺和现场环境调研、硬件总体方案设计、软件总体方案设计、系统总体精品文档．精品文档4、采样定理的基本内容是什么？对频带受限的信号，当采样频率大于等于信号最高频率的两倍时，可以从采样值完全恢复原始的信号5、什么是数字滤波？常用的数字滤波有哪些方法？所谓数字滤波，就是在计算机中用某种计算方法对输入的信号进行数学处理，以便减少干扰在有用信号中的比重，提高信号的真实性。
计算机控制技术试卷及答案
计算机控制技术考试试卷第 1 页 共 4 页专业： 考号： 姓名：......................................................密.......................................................................封............................................................线............................《计算机控制技术》考试试卷试卷说明：1、本试卷满分共计100分。
2、本试卷共2页，四个大题。
一、填空题（每题2分，共30 分）1、计算机控制系统中内部总线可分为 、 、 和 。
2、数据传输的方式按信号是否被调制可分为 与 ；按数据的时空顺序可分为 与 ；按发送方是否发送同步脉冲可分为 与 。
3、计算机控制系统中常用的控制器有 、工控机、 、DSP 、智能调节器等。
4、模拟输出通道的结构型式主要取决于 的构成方式。
5、计数机控制常见的控制算法： 、 、解耦控制和模糊控制二、判断题（每题2分，共20分）1. 对同一个FSR 的值,A/D 转换器的位数越多,q 所代表的量值就越小。
（ ）2. 时钟周期宽度为DT,则接收/发送数位的位宽度为DnT2。
（ ）3. 当受控工业对象有大的时延时间环节时，不管选择的采样周期T 是否与时延时间成整数倍，系统都是较难按常规方法综合的。
（ ）4. 最好的离散化方法是双线性变换。
（ ） 5. PID 算法中的微分项，虽能增大超调和缩短调节时间，但却易于引入高频干扰。
（ ）6. 只要选择采样周期T 足够小，最少拍系统的响应调整时间St 也可以足够小。
（ ）7. 当对象的纯延迟时间与对象惯性时间常数mT 之比小于0.5时，采用常规PID算法难以获得良好的系统性能。
（ ） 8. 预测控制，是一类对程模型要求高、控制综合性能好、在线计算简便的计算机优化控制算法。
《计算机控制技术》习题参考题答案(完整版)资料全
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：设计灵活方便，经济可靠。
能有效地实现较复杂的控制，如串级控制、自适应控制等。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。
集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点是系统比较复杂。
计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
但是计算机集成制造系统所要解决的不仅是局部最优问题，而是一个工厂、一个企业乃至一个区域的总目标或总任务的全局多目标最优，即企业综合自动化问题。
现场总线控制系统：成本低、可靠性高，而且在同一的国际标准下可以实现真正的开放式互联系统结构。
青岛理工期末考试题及答案
青岛理工期末考试题及答案青岛理工大学期末考试题及答案一、选择题（每题2分，共20分）1. 计算机科学的基础是______。
A. 电子学B. 信息学C. 逻辑学D. 物理学答案：C2. 以下哪个不是操作系统的功能？A. 文件管理B. 设备管理C. 内存管理D. 数据加密答案：D3. 在C语言中，以下哪个是正确的整型常量？A. 0.5B. 0x1AC. 1e4D. '1'答案：B4. 数据库管理系统（DBMS）的主要功能是______。
A. 存储数据B. 管理数据C. 保护数据D. 所有以上答案：D5. 在网络通信中，TCP协议提供的是______。
A. 无连接服务B. 面向连接服务C. 数据报服务D. 广播服务答案：B6. 以下哪个是面向对象编程的特点？A. 过程抽象B. 数据抽象C. 模块化D. 所有以上答案：D7. 在HTML中，用于定义文档标题的标签是______。
A. <h1>B. <title>C. <p>D. <head>答案：B8. 以下哪个是软件工程的核心概念？A. 编程B. 测试C. 需求分析D. 维护答案：C9. 在Java中，哪个关键字用于定义类？A. classB. structC. enumD. interface答案：A10. 在Python中，以下哪个是列表（list）的方法？A. append()B. insert()C. remove()D. 所有以上答案：D二、填空题（每空2分，共20分）1. 计算机网络由______、______和______组成。
答案：网络硬件、网络协议、网络操作系统2. 在关系数据库中，表与表之间的关系主要有三种：一对一、______、______。
答案：一对多、多对多3. 软件生命周期包括需求分析、设计、编码、测试和______。
答案：维护4. 在C++中，______关键字用于定义一个类。
青岛大学计控-计算机控制技术试卷(题库B)
1、 计算题 1.设被控对象的传递函数为
Gp (s)
2es s 1
系统的采样周期为 T=1 秒，试用大林算法设计数字控制器 D(z)，并求出数字控制器输出 u(k)的递推算式。
2.某计e(k) D(z) u(k)
H(s)
y(t) G (s)
p
其中被控对象的传递函数 Gp(s)和零阶保持器的传递函数 H(s)分别为
计算机控制技术试卷（题库 B）
1、 问答题
1．什么是工业控制机？其主要特点是什么？ 2．大林算法的设计思想是什么？ 3．微机控制系统由哪几部分组成？各部分的主要作用是什么？ 4．PID 控制器中的 Kp、Ti、Td 对控制系统的性能有何影响？ 5．简要回答计算机控制系统的设计原则是什么？
2、 简述题 1.简述改进积分作用的积分分离和抗积分饱和的原理。 2.简述凑试法整定 PID 控制参数的方法和步骤。
Gp (s)
10 s(0.1s 1)
H
(s)
1
e Ts s
系统的采样周期为 T=0.1 秒，设计单位阶跃输入下的最少拍无纹波控制系统，要求： 求出数字控制器 D(z)。 分别求出数字控制器输出 u(k)和系统输出 y(k)的递推算式。 分别画出 u(k)和系统输出 y(k)的波形。 3．已知标准 PID 控制器的 Kp=5，Ti=100s，Td=25s，采样周期为 T =1s。试分别写出 PID 控制器的模拟表达式、数字式位置算式和数字式增量算式。 4.某数控加工系统，加工第一象限直线 OA，起点为 O(0,0)，终点为 A(4,7)。采用逐点 比较插补算法，要求： （1）用列表方式进行插补计算。 （2）画出插补走步轨迹图。
计算机控制技术习题及答案
计算机控制技术习题及答案
《计算机控制技术习题及答案》
计算机控制技术是现代工业生产中不可或缺的重要技术之一，它通过计算机系统对生产过程进行监控和控制，提高了生产效率和质量。
为了帮助学习者更好地掌握计算机控制技术的知识，以下是一些习题及答案，供大家参考和学习。
1. 什么是PLC？它的作用是什么？
答：PLC即可编程逻辑控制器，它是一种专门用于工业控制的计算机。
它的作用是接收输入信号，进行逻辑运算，然后输出控制信号，实现对生产过程的自动控制。
2. 请简要说明PID控制器的工作原理。
答：PID控制器是一种常用的控制器，它通过比较实际值和设定值的差异，计算出控制量的误差，并根据比例、积分和微分三个参数来调节控制量，使实际值逐渐接近设定值。
3. 什么是HMI？它在工业控制中起到什么作用？
答：HMI即人机界面，它是工业控制系统中的一个重要组成部分，用于实现人机交互。
通过HMI，操作人员可以直观地监控生产过程，进行参数设置和控制操作。
4. 请简要说明工业以太网的特点及其在工业控制中的应用。
答：工业以太网是一种专门用于工业控制领域的通信网络，具有高可靠性、高带宽和实时性强的特点。
它在工业控制中广泛应用于设备之间的数据通信和远程监控。
以上是一些关于计算机控制技术的习题及答案，希望能够帮助大家更好地理解
和掌握这一重要技术。
在学习过程中，还可以通过实际操作和练习来加深对知识的理解，提高自己的技能水平。
计算机控制技术的应用范围非常广泛，掌握好这门技术对于提升自身竞争力和就业前景都具有重要意义。
计算机控制技术期末复习试题附答案
第一章计算机控制系统概述1、计算机控制系统的概念是什么计算机控制系统是以计算机技术、控制理论及自动化技术相结合并应用于工业生产过程的结果，是以自动控制理论为基础，以计算机为手段的控制系统。
2、计算机系统由哪些部分组成并画出方框图。
计算机控制系统由计算机、外部设备、操作台、输入通道、输出通道、检测装置、执行机构、被控对象以及相应的软件组成。
3、计算机控制系统的主要性能指标有哪些稳定性/动态指标/稳态指标/能控性与能观性4、计算机控制系统的主要特点有哪些各项连续控制系统计算机控制系统信号形式都是模拟信号模拟信号、数字信号皆有控制规律实现由模拟电路实现由计算机通过程序实现控制形式整个过程始终连续控制整个过程始终离散控制控制器作用一个控制器控制一个回路一个控制器分时控制多个回路功能强度简单控制具有丰富的指令系统和很强的逻辑判断功能自动化程度自动化程度低便于实现控制与管理的一体化5、计算机控制系统是怎样分类的按功能和控制规律可分为几类一、按控制系统的功能及结构特点分类①操作指导控制系统②直接数字控制系统DDC③监督控制系统SCC④计算机分级控制⑤集散控制系统DCS⑥现场总线控制系统FCS二、按控制规律分类 ①程序和顺序控制 ② PID 控制 ③最少拍控制 ④复杂规律的控制 ⑤智能控制第二章 离散控制系统及Z 变换分析法1、计算机控制系统的信号形式有哪些连续模拟信号:时间与幅值上均连续，如 r(t)、y(t)、u(t) 离散模拟信号:时间是离散的，幅值上连续，如y*(t)、u*(t) 离散数字信号:时间离散的，幅值为数字量，如y(kT)、u(kT)2、香农(Shannon)采样定理是如何描述的一个连续时间信号f(t)，设其频带宽度是有限的，其最高频率为ωmax(或fmax)，如果在等间隔点上对该信号f(t)进行连续采样，为了使采样后的离散信号f *(t)能包含原信号f(t)的全部信息量。
则采样角频率只有满足下面的关系： ωs ≥2ωmax采样后的离散信号f *(t)才能够无失真地复现f(t)。
计算机控制技术试卷1答案
计算机控制技术 参考答案一、1. 操作指导控制系统、直接数字控制系统、监督计算机控制系统、分级计算机控制系统 现场总线控制系统 2. 变送器 3. PCI 、XT 、ISA 4. 查询控制方式 5.逐次逼近式6. 1.2mA7. 输出保持器8.DMA 方式9. 积分项 10max 2s ωω≥11、模拟化设计方法、离散化设计方法 12、遇限削弱积分法 积分分离法二、略 三、化成微分方程：)()()()()(2121t Ke t u t u T T t uT T =+++ 差分得：)()()]1()([)]2()1(2)([21221k Ke k u k u k u T T T k u k u k u TT T =+--++-+-- 整理得：)2()1()2()()(212121212--++-+++=k u TT TT T T k u TT TT T T k Ke T k u 四、()()()()()()()()()()()()()()()p 0p 1p 2p 0121210.25s 0.2s 2,0.25,0.21 6.51272.5:12 6.571 2.52:11 6.571 2.52D I D I D D D s K T T T T q K T T T q K T T q K TPID u k q e k q e k q e k e k e k e k PID u k u k u k u k e k e k e k ⎡⎤=++⎢⎥⎣⎦===⎛⎫=++= ⎪⎝⎭⎛⎫=-+=- ⎪⎝⎭==∆=+-+-=--+-=-+∆=-+--+-增量型控制算式位置型控制算式 五、s T s s D i 1)(+=τ 其中1s T =τ， )122(21)1()()()(222+=+==s T s T s T s T K s G s D s G s i c ⎪⎪⎩⎪⎪⎨⎧=⇒==22222222s i s i KT T T T T K T ；得：s KT s T s D s s 2121)(+= （2）、KT T K s s P 212=，1s I T T =， 用差分法离散可得：)2()1()()1()(210-+--+-=k e a k e a k e a k u k u其中：)1(0TT T T K a D I P ++=，)21(1T T K a D P +=，T T K a D P =2六、 ()()()2111z 12z 1z z －－－－＋＝G上式中q j 2q 2j 2v 0u 0d ≤且＝，＝，＝，＝，＝所以1122120()12()p d u F z l v j q F z m z m z --=+=→==-+=→=+ ()()()()()()()()2111111111221211211111:2,1v j q e i i w d i i e z a z z F z z z z b z F z m z m z z z m m -----=-----=⎡⎤Φ=∏--=-⎢⎥⎣⎦⎡⎤Φ=∏-=+⎢⎥⎣⎦Φ=-Φ==-由得 ()()()211212e z z z z z ---Φ=-Φ=-11111121121121231211()21.7(10.368)(10.5)()()()(10.718)(1)()()()(1)0.025(1)()()()(2)0.0500.0750.100(1)0.5425(1()()()e e z z z D z G z z z z Tz E z z R z z z z Tz C z z R z z z z z z z z U z E z D z ----------------Φ--==Φ+-=Φ=-=-=Φ=-=+++--==11110.368)(10.5)(10.718)(1)z z z z -----+-七、（1）中位值滤波（2）如果前一个数大于后一个数，则交换数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教师试做时间 出题教师 取题时间 审核 教研室主任
出题单位 使用班级 考试日期 考试成绩期望值
印刷份数
规定完成时间
交教学部印刷日期
学号； 姓名： 班级：
..........................................................密.......................................................封...........................................................线.......................................................... 专业 年级 班 20 ~20 学年第 学期 计算机控制技术 课试卷 试卷类型： 卷 题号 一 二 三 四 五 六 七 八 九 十 总成绩 得分
一、单项选择（在备选答案中选出一个正确答案，并将其号码填在题干后的括号内。
每题2分，共30分）
1 .某微机最大可寻址的内存空间为16MB ，其CPU 地址总线至少应有（ ）条。
A. 3
2 B. 16 C. 20 D. 24 2 .用8088CPU 组成的PC 机数据线是（ ）。
A. 8条单向线 B. 16条单向线 C. 8条双向线 D. 16条双向线
3 .微处理器系统采用存储器映像方式编址时存储单元与I/O 端口是通过（ ）来区分的。
A. 不同的地址编码 B. 不同的读控制逻辑 C. 不同的写控制逻辑 D. 专用I/O 指令
4 .要禁止8259A 的IR0的中断请求，则其中断屏蔽操作指令字OCW1应为（ ）。
A. 80H B. 28H C. E8H D. 01H
5 .在8086环境下，对单片方式使用的8259A 进行初始化时，必须放置的初始化命令字为（ ）。
A. ICW1,ICW2,ICW3 B. ICW1,ICW2,ICW4 C. ICW1,ICW3,ICW4 D. ICW2,ICW3,ICW4
6 .6166为2Kx8位的SRAM 芯片，它的地址线条数为（ ）。
A. 11 B. 12 C. 13 D. 14
7 .在计算机系统中，可用于传送中断请求和中断相应信号的是（ ）。
A. 地址总线 B. 数据总线 C. 控制总线 D. 都不对
8 .段寄存器装入2300H ，该段的结束地址是（ ）。
A. 32FFFH B. 23000H C. 33FFFH D. 33000H
9 .在进入DMA 工作方式之前，DMA 控制器当作CPU 总线上的一个（ ）。
A. I/O 设备 B. I/O 接口 C. 主处理器 D. 逻辑高 10 .在8086宏汇编过程中不产生指令码，只用来指示汇编程序如何汇编的指令是（ ）。
A. 汇编指令 B. 宏指令 C. 机器指令 D. 伪指令 11 .中断向量表占用内存地址空间为（ ）。
A. 00000H ～003FFH
B. 00000H ～000FFH
C. 00000H ～00100H
D. FFF00H ～FFFFFH 12 .实现CPU 与8259A 之间信息交换是（ ）。
A. 数据总线缓冲器
B. 级联缓冲/比较器
C. 读写控制电路
D. 数据总线缓冲器与读写控制电路 13 .Intel 8253的最大输入时钟频率是（ ）。
A. 5MHz B. 2MHz C. 1MHz D. 4MHz
14 .完成两数相加后是否溢出的运算，用（ ）标志位判别。
A. ZF B. IF C. OF D. SF 15 .8255A 的方式选择控制字应写入（ ）。
A. A 口 B. B 口 C. C 口 D. 控制口 二、填空题（把答案填写在题中横线上，每空2分，共40分）
1 . 8086/8088CPU 的数据线和地址线是以_____________方式轮流使用的。
2 . CPU 中的总线接口部件BIU ，根据执行部件EU 的要求，完成_____________与 _____________或____________的数据传送。
3 . 8086中的BIU 由_____________个_____________位段寄存器、一个_____________位指令指针、_____________字节指令队列、_____________位地址加法器和控制电路组成。
4 . 8086/8088构成的微机中，每个主存单元对应两种地址：_________和__________。
5 . 对于8259A 的中断请求寄存器IRR ，当某一个IRi 端呈现_____________时，则表示该端有中断请求。
6 . 若8259A 中ICW2的初始值为40H ，则在中断响应周期数据总线上出现的与IR5对应的中断类型码为_____________。
7 . 在存储器的层次结构中,越远离CPU 的存储器，其存取速度_____________，存储容量_____________，价格_____________。
8 . 存储器的存取速度可用_____________和_____________两个时间参数来衡量，其中后者比前者大。
9 . 中断返回指令IRET 总是排在_____________。
10 .若8255A 的系统基地址为2F9H ，且各端口都是奇地址，则8255A 的三个端口地址为_____________。
三、综合题（共30分）
.计数器/定时器8253，振荡器（频率为1MHZ ）连线如下图所示，其中振荡器的脉冲输出端接通道0的计数输入端CLK 0，设8253的端口地址为180H ～186H 。
请完成以下任务：
（1）该电路中通道0的OUT 0输出2KHZ 连续方波，通道0的计数初值为多少（写出计算式）？GATE 0应接何电位？在图上画出。
（2）若要8253的OUT 1端，能产生周期为1秒的连续方波，该如何解决？在图上画出。
（3）写出实现上述功能的8253初始化程序。
试题要求：1、试题后标注本题得分；2、试卷应附有评卷用标准答案，并有每题每步得分标准；3、试卷必须装订，拆散无效；4、试卷必须打印或用碳素笔楷书，以便誉印；5、考试前到指定地点领取试卷；6、各题之间应适当给学生留下答题的空间。
----------------------装
------------------------------
： 学号：。
