钢结构主体结构整体平面弯曲检测报告
钢结构工程整体垂直度和整体平面弯曲测量记录
钢结构工程整体垂直度和整体平面弯曲测量记录H1000，且不应大于25.0L1500，且不应大于25.0H2500，且不应大于25.0L1500，且不应大于25.0验 收结 论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB50305200110.3.4 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10.3.4的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：采用经纬仪、全站仪等测量。
表10.3.4 整体垂直度和整体平面弯曲的允许偏差(mm) 项 目允 许 偏 差图 例主体结构的整体垂直度H1000，且不应大于25.0主体结构的整体平面弯曲L1500，且不应大于25.011.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11.3.5的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，LH△△尚应至少选取一列中间柱。
检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。
对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。
表11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm）（H2500+10.0），且不应大于50.0L1500，且不应大于25.0。
江苏建筑工程施工质量验收资料--GJ：钢结构工程部分(填写范例)
建筑工程施工质量验收资料
（GJ：钢结构工程部分）
档号
档案馆代号
案卷题名南京斯迈柯特种金属装备股份有限公司
厂房二
编制单位江苏火花钢结构集团有限公司
编制日期2022年4月25日
密级保管期限
共卷第卷
江苏省建设工程质量监督站编印
目录
钢结构工程概况GJ1.1
复核人：填表人：
注：内容填不下者可另加附件，临时变更记录附后。
施工组织设计、施工方案及审批 GJ1.3
注：附施工组织设计、施工方案。
施工安全技术交底记录GJ1.4
注：本记录一式两份，一份交接受交底人，一份存档。
高强度螺栓施工记录 GJ1.5
钢结构矫正施工记录 GJ1.5
钢零部件矫正成型施工记录 GJ1.5
钢零部件边缘加工施工记录 GJ1.5
焊接材料的烘培记录 GJ1.5.1
施工日志 GJ1.5.2
焊工合格证汇总表 GJ1.6
钢结构工程质量控制资料核查表 GJ1.7
有关安全及功能检验和见证检测项目检查记录 GJ1.8
扭矩扳手标定记录
垫板、垫块检查记录
钢结构工程观感质量检查记录 GJ1.9
质量合格证明文件、检测报告、复试报告汇总表 GJ统表1
钢构件合格证汇总表 GJ2.2.3。
钢结构整体垂直度和平面弯曲检查记录
工程名称：编号：
施工单位
检查项目
主体结构整体垂直度
实测值（mm）
主体结构整体平面弯曲
实测值（mm）
检查部位
施工单位检查结果：
监理（建设）单位核查结论：
施工单位项目专业技术负责人：
专业监理工程师（建设单
位项目专业技术负责人）：
监理（建设）项目部（章）
年月日
年月日
注：主体结构整体垂直度：主体结构整体偏离重力线的程度；主体结构整体平面弯曲：主体结构整体侧向平面弯曲引起垂直于原轴线或中性面方向上的线位移；检查部位：检查点所在工程的位置，应填写每个检查立面的轴线编号。

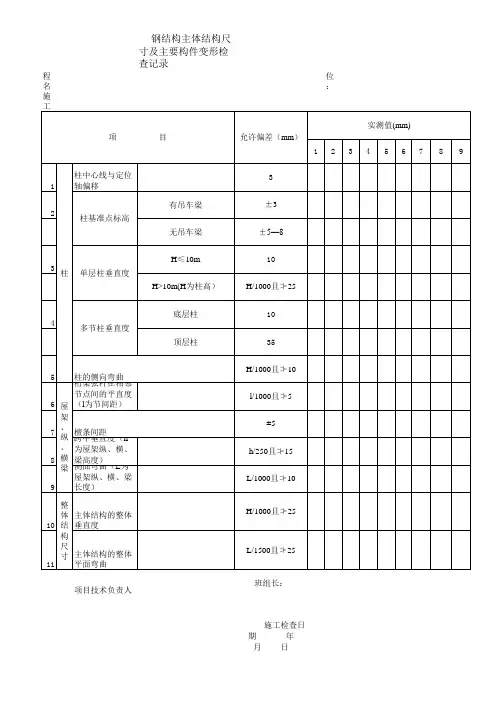

主体构件变形检查记录
