红外遥控器电路发射器
红外遥控器的原理
红外遥控器的原理红外遥控器的硬件电路红外遥控发射器由键盘矩阵、遥控专用集成电路、激励器和红外发光二极管组成。
遥控专用集成电路(通常是四位单片机)是发射系统的核心部分，其内部由振荡电路、定时电路、扫描信号发生器、键输入编码、指令译码器、用户码转换器、数码调制电路以及缓冲放大器等组成。
它能产生键位扫描脉冲信号，并能译出按键的键码，再经遥控指令编码器得到某键位的遥控指令(遥控编码脉冲)，由38KHZ的载波进行脉冲幅度调制，载有遥控指令的调制信号激励红外二极管发出红外遥控信号。
红外遥控器发射硬件图当按下某个键时，发送电路就产生对应的编码，经过调制后，在输出端产生串行编码的脉冲。
这些脉冲经过驱动电路后由红外二极管发射出去。
当接收端接收到光信号后，先经过光放大器再经过专用解码芯片将其还原(解调)为串行编码脉冲，然后由接收电路按照编码解码的协议转换为相应的控制电平，最后由执行电路驱动开关等完成要求的操作。
遥控器里面是一个键盘编码器，每个按键对应一个编码，在把编码调制到一个高频信号上，其目的是为了降低发射的功率损耗;再把调制好的信号送给红外发光管把信号发送出去。
接收过程恰好与此相反，首先由红外接收管收到微弱的信号，经放大后解解调(把高频载波去掉)，再进行解码，就可得到遥控器发过来的数据。
红外遥控器的红外编码遥控系统中传输的数据是一串编码脉冲，也就是一组连续的串行二进制码，只是该脉冲是用调制过的载波表示的。
对于一般的遥控系统，此串行码由红外接收头解调后，作为微控制器的遥控输入信号，由其内部CPU完成对遥控指令的解码，设计人员通常利用红外编码解码专用芯片或者单片机研制各种红外遥控系统，对各种电气设备进行遥控。
目前市场上有成百上千的编码方式并存，没有一个统一的国际标准，只是各芯片厂商事实上的标准，在自己的遥控器中使用自己指定的标准。
但由于早期的生产遥控芯片的厂家较少，主要集中在欧洲和日本，他们所使用的编码标准成为后续很多厂家遵循或者模仿的标准，也就是说很多厂家生产出自己的遥控器，但只是在脉冲宽度、数据位的个数上有一些变化，在整个码型结构上还是遵循的老厂家的标准。
红外遥控原理和制作方法
红外遥控原理和制作方法红外遥控原理是利用红外线的特性进行无线通信，通过发送和接收红外信号实现对电器设备的控制。
红外遥控主要包括三个组成部分：遥控器、红外发射器和红外接收器。
1. 遥控器：遥控器是红外遥控系统的控制中心，主要由按键、遥控电路和电源组成。
当用户按下遥控器上的按键时，遥控电路会根据按键的编码发出相应的控制信号。
2. 红外发射器：红外发射器是将遥控信号转换成红外光信号的装置。
它由LED发射管、发射电路和电源组成。
当遥控电路发出控制信号时，发射电路会使LED发射管发出红外光信号。
3. 红外接收器：红外接收器是将红外光信号转换成电信号的装置。
它主要由光电二极管、接收电路和电源组成。
当红外光信号照射到光电二极管上时，接收电路会将信号转换成电信号，并传输给被控制的设备。
制作红外遥控的方法如下：1. 建立遥控电路：根据需要控制的设备，设计并建立相应的遥控电路。
遥控电路包括按键、编码器、遥控芯片等。
2. 选择合适的红外发射器：根据遥控电路的输出信号特性，选择合适的红外发射器。
通常使用红外LED发射管来发射红外信号。
3. 连接发射电路：将发射电路与遥控电路连接，确保能够正确发射红外信号。
发射电路通常由驱动芯片和发射LED组成。
4. 选择合适的红外接收器：根据需要接收红外信号的设备特性，选择合适的红外接收器。
通常使用光电二极管作为红外接收器。
5. 连接接收电路：将接收电路与被控制设备连接，确保能够正确接收红外信号并控制设备。
接收电路通常由解码器和驱动芯片组成。
6. 测试与调试：完成以上步骤后，进行测试与调试，确保遥控信号的正常发送和接收。

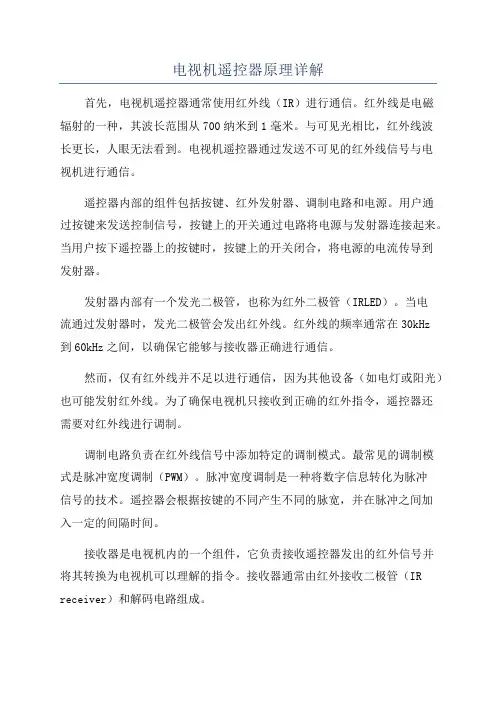

电视机遥控器原理详解
电视机遥控器原理详解首先，电视机遥控器通常使用红外线（IR）进行通信。
红外线是电磁辐射的一种，其波长范围从700纳米到1毫米。
与可见光相比，红外线波长更长，人眼无法看到。
电视机遥控器通过发送不可见的红外线信号与电视机进行通信。
遥控器内部的组件包括按键、红外发射器、调制电路和电源。
用户通过按键来发送控制信号，按键上的开关通过电路将电源与发射器连接起来。
当用户按下遥控器上的按键时，按键上的开关闭合，将电源的电流传导到发射器。
发射器内部有一个发光二极管，也称为红外二极管（IRLED）。
当电流通过发射器时，发光二极管会发出红外线。
红外线的频率通常在30kHz到60kHz之间，以确保它能够与接收器正确进行通信。
然而，仅有红外线并不足以进行通信，因为其他设备（如电灯或阳光）也可能发射红外线。
为了确保电视机只接收到正确的红外指令，遥控器还需要对红外线进行调制。
调制电路负责在红外线信号中添加特定的调制模式。
最常见的调制模式是脉冲宽度调制（PWM）。
脉冲宽度调制是一种将数字信息转化为脉冲信号的技术。
遥控器会根据按键的不同产生不同的脉宽，并在脉冲之间加入一定的间隔时间。
接收器是电视机内的一个组件，它负责接收遥控器发出的红外信号并将其转换为电视机可以理解的指令。
接收器通常由红外接收二极管（IR receiver）和解码电路组成。
红外接收二极管是一种特殊的二极管，它可以检测到红外线并将其转换为电信号。
接收二极管将接收到的红外信号转换为一个电流信号，然后通过解码电路进行解码。
解码电路将接收到的信号与预定义的编码进行比较，以确定接收到的指令类型和参数。
一旦电视机接收到解码后的指令，它就会执行相应的操作，比如调整音量、切换频道等。
需要注意的是，红外线的传输是单向的，遥控器只能发送指令，电视机只能接收指令。
这意味着电视机无法对遥控器进行回应或发送信息。
总结起来，电视机遥控器的工作原理是通过发送红外线信号与电视机进行通信。
遥控器通过按键来发送控制信号，红外发射器将电流转化为红外线发射出去。
电子红外线遥控器工作原理
电子红外线遥控器工作原理红外线遥控器是我们生活中常见的一种电子设备，它能够以无线方式控制电器设备的开关、模式选择等功能。
本文将详细介绍电子红外线遥控器的工作原理及其应用。
一、概述电子红外线遥控器是通过发射和接收红外线信号来实现控制的。
一般来说，遥控器由两部分组成：发射器和接收器。
发射器负责发射红外线信号，接收器则接收信号并解码后转化为相应的控制信号。
二、发射器部分发射器中的主要元件是红外发射二极管，其内部结构是PN结。
当二极管外加正向电压时，电流通过PN结时会产生光。
这种光被称为红外线，它的波长在0.7微米至1000微米之间，我们所用的红外遥控器发射二极管主要发射波长为940纳米的红外线。
发射器通常由发射二极管和相关电路组成。
电路中的振荡器可以产生高频信号，通过驱动电路将高频信号加在二极管上。
二极管进行整流和调制等处理后，发射出经过编码的红外线信号。
三、接收器部分红外线遥控的接收器部分主要由红外接收二极管和解码器组成。
红外接收二极管是一种特殊的二极管，它只对特定波长的光敏感。
当遥控器发射的红外线照射到接收二极管上时，其内部PN结会发生电流变化。
解码器是接收器中的重要组成部分，它能够解析接收到的红外信号并按照特定的编码方式将其转化为相应的二进制码。
一般来说，红外遥控器采用脉冲宽度编码（PWM）或脉冲位置编码（PPM）来实现信号的传输与解码。
解码完成后，信号被转化为数字信号，用于控制电器设备的不同功能。
四、工作原理当我们按下遥控器上的按键时，发射器会发出编码后的红外信号。
该信号经过空气中的传播后，被接收器接收到。
接收器中的红外接收二极管会感应到信号，并将信号转化为电流变化。
经过解码器的解析和转换，最终得到用于控制设备的数字信号。
五、应用电子红外线遥控器广泛应用于家庭电器、音频设备等领域。
通过使用遥控器，我们可以方便地遥控电视、空调、音响等设备，实现开关、音量调节、模式选择等功能。
此外，红外线遥控技术还被应用于安防系统、自动门禁系统等领域。
红外线遥控器工作原理
红外线遥控器工作原理红外线遥控器是我们日常生活中常见的一种电子设备，它可以通过发送红外线信号来控制电子产品的操作。
本文将详细介绍红外线遥控器的工作原理。
一、红外线概述红外线是指波长在700纳米到1毫米之间的电磁波，位于可见光谱之下。
与可见光一样，红外线也能够传递信息。
红外线不可见，但可以通过红外线传感器感知。
二、红外线遥控器结构红外线遥控器通常由以下几部分组成：红外发射器、控制信号解码器、红外接收器和电源。
1. 红外发射器红外发射器是红外线遥控器的核心部件之一。
它利用特定频率的电信号，通过发射红外光束来传达控制信息。
红外发射器通常采用红外发光二极管作为发射源，其工作频率一般为38kHz。
2. 控制信号解码器控制信号解码器用于接收红外发射器发射的信号，并将其解码为电子设备可以识别的命令信号。
解码器通常采用红外线接收模块接收发射器发射的信号，并通过解码芯片将红外信号转换为二进制码。
3. 红外接收器红外接收器接收红外发射器发送的信号，并传递给控制信号解码器进行解码。
红外接收器内部包含红外光敏管，可以感知红外线的存在并将其转换成电信号。
4. 电源红外线遥控器需要电源来提供电能，通常使用纽扣电池或者干电池作为电源。
三、红外线遥控器的工作原理红外线遥控器的工作原理可以简单地分为三个阶段：信号发射、信号传输、信号解码。
1. 信号发射当我们按下红外线遥控器上的按键时，电路板上的按钮开关会闭合，导致电流流经红外发射器。
红外发射器接收到电流信号后，会根据电流信号的频率进行振荡，并发射出特定频率的红外光束。
2. 信号传输红外光束传播到电子设备的红外接收器处。
红外接收器中的红外光敏管会感知到红外光，将其转换为电信号，并传输给控制信号解码器。
3. 信号解码控制信号解码器接收到红外接收器传来的信号后，首先对信号进行滤波和放大，然后使用解码芯片将红外信号解码为二进制码。
解码器将解码后的二进制码与内部存储的原始信号进行匹配，识别出对应的命令信号。
红外线遥控器的工作原理
红外线遥控器的工作原理红外线遥控器是我们日常生活中常见的一种电子设备，广泛应用于电视、空调、音响等家电产品中。
它通过发射和接收红外线信号来实现对家电的远程控制。
本文将详细介绍红外线遥控器的工作原理。
一、发射模块红外线遥控器中的发射模块是实现遥控功能的核心部件。
发射模块由红外发射二极管、驱动电路和控制芯片组成。
1. 红外发射二极管：红外发射二极管是一种半导体器件，可以在电流通过的作用下发射红外线信号。
它的发射频率通常在30kHz至60kHz之间，能够覆盖红外光谱中的红外区域。
2. 驱动电路：驱动电路是指红外发射二极管的电流驱动电路，通过对发射二极管施加适当的电压和电流，使其工作在合适的发射频率范围内。
驱动电路中通常包含晶振、稳压电路和功率放大电路等。
3. 控制芯片：控制芯片是红外线遥控器的主控部分，它负责解析遥控器按键的输入信号，并将相应的红外指令发送给发射模块。
控制芯片内部存储有遥控器所支持的不同设备的红外指令码，通过按键输入和红外指令码的匹配，控制芯片能够实现对家电设备的具体操作。
二、接收模块红外线遥控器的接收模块用于接收远程发送的红外信号，并将其解码成对应的指令。
接收模块一般由红外接收二极管、解码电路和传输电路组成。
1. 红外接收二极管：红外接收二极管是一种特殊的光电传感器，它能够接收红外线信号，并将其转换成电信号输出给解码电路。
红外接收二极管的特点是只能接收特定频率范围内的红外信号，因此能够过滤掉其他频率的干扰信号。
2. 解码电路：解码电路是对接收到的红外信号进行解码和处理的电路部分。
接收到的红外信号首先经过滤波电路进行初步处理，去除可能存在的噪音和干扰信号。
然后进入解码电路，解码电路根据事先设定的解码协议和信号特征，将接收到的红外信号解析为具体的指令码。
3. 传输电路：传输电路负责将解码后的指令发送给被控设备，从而实现对设备的控制。
传输电路根据解码后的指令码，通过与被控设备的通信协议进行通信，将指令传输给被控设备。
红外遥控器原理
红外遥控器原理
红外遥控器是一种使用红外线来传输信号从而实现远距离控制设备的电子设备。
它主要由发射器和接收器两部分组成。
发射器部分包含一个红外发射二极管和控制电路。
当用户按下红外遥控器上的按钮时，控制电路会将对应的信号编码成红外信号。
红外发射二极管会随后将这一编码后的红外信号通过快速的光脉冲传播出去。
接收器部分一般由一个红外接收二极管、解码电路和执行电路构成。
红外接收二极管可以接收发射器发出的红外信号，并将其转换为电信号。
经过解码电路的处理后，电信号被解码成对应的控制信号，然后传送给执行电路。
执行电路可以根据接收到的控制信号来操作被控设备。
可以通过控制信号来打开或关闭电源，调节音量，切换频道等等。
红外遥控器的原理基于红外线的特性。
红外线是一种波长较长的电磁辐射，不可见于人眼。
正因为红外线的波长长，能量较低，因此其穿透能力相对较弱，只能在短距离内传输。
这使得红外遥控器成为一种理想的设备远程控制方法。
总结来说，红外遥控器利用红外线的特性，通过发射器部分将用户的操作编码成红外信号，并通过接收器部分将红外信号转换为电信号并解码成对应的控制信号，最终通过执行电路来实现远程控制设备的功能。
红外遥控开关
红外遥控开关 如图所示为红外遥控开关，由红外发射器和红外接收器构成。
图S)是红外发射器电路图。
按下AN 后，Ie(NE555)自激多谐振荡器振荡产生35kHz 高频信号，从3脚输出去驱动红外发光管TLN104发射红外信号。
采用两只管串联是为增大红外光强度和发射半径。
调节W 可改变红外光频率，使它落在接收器的选频范围内。
图(b)是红外接收器电路图。
红外接收管TLP104接收到红外发射器的红外信号 时，经ICI 放大、调谐等处理后
从1脚输出加至IC2的输入端，再经放大等处理后从8脚输出去触发SCR 导通或截止。
当接收器每收到一次发射
信号时，IC2的8脚输出状态就翻转一次，即从低电乎翻转为高电平，或由高电平变为低电平。
所以每按动一次AN,SCR 改变一次状态就实现了开、关的功能。
IC
NE655
27 3300。
电路工作原理揭秘遥控器的红外发射与信号解码
电路工作原理揭秘遥控器的红外发射与信号解码红外发射技术是现代电子产品中常见的一种通信方式，广泛应用于各种遥控器中。
它的工作原理是通过红外光发射器将信号转换成红外光信号，然后通过红外接收器接收并解码，实现远程控制设备的操作。
本文将揭秘遥控器的红外发射与信号解码的工作原理及其应用。
一、红外发射器的工作原理红外发射器是遥控器中的核心部件，它能将电信号转换成红外光信号，并通过空气传输到接收器。
红外发射器工作原理如下：1.1 发光二极管红外发射器通常采用发光二极管（Light Emitting Diode，简称LED）进行红外光的发射。
LED是一种能够发出可见光和红外光的二极管，当通电时，LED会发出特定频率的光信号。
1.2 调制技术为了确保遥控器发出的红外信号能够被接收器正确解码，通常会采用调制技术。
调制技术是通过改变信号的频率、幅度或脉冲来表示信息，常见的调制方式有脉冲宽度调制（PWM）和脉冲位置调制（PPM）。
1.3 码型遥控器发射的红外信号通常是经过编码的，不同的信号对应不同的功能。
常见的红外码型有NEC码、RC-5码、RC-6码等，不同的遥控器使用不同的码型。
二、红外信号解码技术接收器是红外发射信号的接收和解码装置，它能将接收到的红外信号转换成电信号，并进行解码还原为原始信号，从而控制相应的设备。
红外信号解码技术主要包括以下几个方面：2.1 红外接收器红外接收器是用于接收红外信号的装置，它通常由红外接收模块和解码电路组成。
红外接收模块能够接收并转换传输过来的红外光信号，解码电路则负责解析接收到的信号。
2.2 滤波和放大由于环境中存在多种光源，为了确保只接收到有效的红外信号，红外接收器通常会设置滤波器来屏蔽其他频率的光信号。
同时，接收到的红外信号经过放大，以增强信号的强度和稳定性。
2.3 解码和译码接收到的红外信号经过解码电路的处理，通过特定的解码算法还原为原始信号，这样就可以实现对设备的控制。
解码算法通常根据不同的码型进行设计，以确保正确地解析红外信号。
红外线遥控工作原理
红外线遥控工作原理红外线遥控技术广泛应用于遥控器、家用电器以及无人机等领域。
它通过发射和接收红外线信号实现物体的远程控制。
本文将介绍红外线遥控的工作原理以及应用。
一、红外线遥控的原理红外线是位于可见光和微波之间的一种电磁波，它的波长较长，无法被人眼所察觉。
红外线遥控利用红外线的特性来传输信号并控制目标设备。
1. 发射器红外线发射器由红外二极管和电路组成。
当遥控器上的按键被按下时，电路会向红外二极管提供电流，导致二极管产生红外线信号。
红外线通过透明的遥控器外壳发射出去，并传输到目标设备。
2. 接收器目标设备上的红外接收器可以接收到从遥控器发射出的红外线信号。
红外接收器会将接收到的信号转换成电信号，并传输给设备的控制电路。
3. 解码与执行控制电路接收到红外接收器传来的电信号后，会进行解码。
每个遥控器的按键都有对应的红外码，解码后的信号会与设备内部存储的红外码进行比对。
如果两者一致，控制电路将执行对应的指令，实现遥控操作。
二、红外线遥控的应用1. 家用电器红外线遥控广泛应用于电视、空调、音响等家用电器。
通过遥控器发送指令，用户可以在不离开座位的情况下调整设备的音量、温度或切换频道等功能。
红外线遥控的简单操作和方便性赢得了广大用户的喜爱。
2. 汽车许多汽车配备了红外线遥控系统，用于解锁、遥控启动以及车门窗户的控制。
遥控汽车钥匙通过红外线发射信号，将指令传输到汽车控制系统，实现对汽车的远程控制。
3. 无人机无人机作为飞行器的一种，通过红外线遥控实现操控。
飞行员可以通过控制器来控制无人机的飞行、相机的角度调整等操作，以达到所需的效果。
红外线遥控技术的精确性和高速性，使得无人机能够在各种复杂的环境中实现精确的操控。
4. 安防系统红外线遥控也广泛应用于安防系统中，如门禁系统、报警器等。
用户可以通过遥控器控制门禁的开关、设置报警器的工作模式等，从而增强家庭和企业的安全性。
总结：红外线遥控技术凭借其便利性和广泛应用性，在日常生活中扮演着不可或缺的角色。
8键红外遥控发射电路的原理
8键红外遥控发射电路的原理引言：红外遥控发射电路是一种常见的电子控制系统，它利用红外线信号来实现遥控操作。
本文将介绍8键红外遥控发射电路的原理及工作过程。
一、红外遥控发射电路概述：红外遥控发射电路由微控制器、红外发射二极管、电源、按键等组成。
其中，微控制器是整个电路的核心，负责接收按键信号并通过红外发射二极管发射红外信号。
二、按键信号的获取：在8键红外遥控发射电路中，按键信号的获取是通过按键电路实现的。
每个按键都与一个电阻连接，并与微控制器相连。
当按下某个按键时，电阻与微控制器之间形成一个电路，微控制器能够通过检测到的电压变化来判断哪个按键被按下。
三、红外发射信号的产生：当微控制器检测到按键信号后，根据不同的按键产生相应的红外发射信号。
红外发射二极管通过微控制器输出的信号控制红外光的发射。
红外光是一种电磁波，它在光学范围之外，人眼无法看到。
四、红外发射信号的编码：为了确保遥控器发送的信号能被接收器正确解码，红外发射信号通常会进行编码处理。
常见的编码方式有NEC编码、RC-5编码等。
编码的目的是为了减小误码率，提高系统的可靠性。
五、红外发射信号的传输：红外发射信号在空中传输时，会受到一定的传输损耗。
为了增强信号的传输距离和稳定性，一般会在红外发射二极管的前端加上一段适当长度的线路来匹配红外发射二极管和接收器的阻抗。
六、红外发射信号的接收：红外发射信号在接收器端会被接收到，并转换成电信号。
接收器是一个红外光电二极管，它能够将接收到的红外光信号转换成电信号，并通过电路处理后传递给微控制器。
七、微控制器的解码处理：微控制器接收到红外发射信号后，会进行解码处理，将信号解析成对应的按键操作。
解码的原理是将接收到的信号与预设的编码进行比对，从而识别出用户所按下的按键。
八、执行对应操作：微控制器识别出用户所按下的按键后，会执行对应的操作，比如控制电视机的开关、音量调节等。
微控制器通过与其他设备的通信接口，将相应的控制指令发送给相应的设备。
11 红外线遥控开关电路说明[1]
![11 红外线遥控开关电路说明[1]](https://img.taocdn.com/s3/m/d8529adaa58da0116c174978.png)
红外线遥控开关电路一、目的要求：1、通过本课题的制作，掌握红外线工作的相关知识2、通过本课题的制作，进一步了解多谐振荡器、双稳态触发器电路的实际应用。
二、实验用工具、仪表1、工具：电烙铁、镊子、斜口钳、螺丝刀。
2、仪表：示波器1台、稳压电源1台、万用表1台。
三、电原理图：四、印刷电路板图：五、元器件清单：六、电路说明：红外线遥控是指利用红外光波（又称红外线）来传送控制指令的遥控。
本实验电路实际上是利用红外线和脉冲电路中多谐振荡器和双稳态触发器在生活中的应用。
1、红外线发射器：本实验电路板的红外线发射电路实际上是多谐振荡器电路,是一种集－基耦合基极定时多谐振荡器。
当按下按钮SB时,电源接通,电路工作,此时，电路具有两种可能的工作状态（VT1导通，VT2截止，或VT2导通，VT1截止），但这两种状态都是暂稳态，通过电容C1或C2的反向充电，使截止管的基极电压不断变化，促使电路自动翻转，电路每翻转一次，输出信号发生一次跳变，使得输出信号为矩形波，经红外发射管LED调制以不可见光的红外光波发射出去。
2、红外线接收器：本实验电路的红外线接收电路是由接收信号放大电路、双稳态触发器电路和继电器驱动电路。
接收放大部分是由接收管V1和三个三极管（VT2、VT3、VT4）组成的复合放大电路，对接收到的信号进行放大，放大后的信号由C1耦合输出，经VD1检波后作为双稳态触发器的触发信号。
双稳态触发器是一种集－基耦合双稳态触发器。
VD2、VD3是隔离二极管；R6、C2组成微分电路，它们共同组成计数输入触发电路。
通电后，电路经过正反馈过程进入稳定状态（VT5截止、VT6饱和），以后，如果没有触发信号输入（即接收端没有收到红外线信号），电路就一直维持在这种稳定状态，继电器不动作。
在触发信号作用下（即接收端收到红外线信号），电路可以从一种稳定状态翻转为另一种稳定状态。
红外线发射器按钮每按一下，电路状态改变一次，VT6集电极输出状态就改变一次（从高电平变为低电平或从低电平变成高电平）。
红外线遥控器的原理
红外线遥控器的原理红外线遥控器是一种常用的遥控设备，可以控制家电、汽车等设备。
它的工作原理是利用红外线传输数据信号，使接收器接收到信号后执行相应的操作。
红外线红外线是一种电磁波。
它的波长较长，无法被人眼所看见，但可以被红外线接收器感知。
红外线是一种常见的通信方式，常用于遥控器、无线键盘、无线鼠标等设备。
遥控器的工作原理遥控器内置有一个发射器，发射出一定频率的红外线信号。
接收器则接收到这个红外信号之后，识别出信号中的数据信息，并执行相应的操作。
遥控器发射器通过电路控制红外线二极管发射出红外线。
信号由二极管内部的电路产生，然后通过二极管转化为红外线信号发射出去。
因为红外线的传输距离比较短，所以红外线遥控器通常被设计成使用电池供电，这样可以更方便地携带和使用。
接收端主要由一颗红外线接收器和一颗解码器芯片组成。
当接收器接收到红外线信号后，解码器芯片将会对这个信号进行解码，解码出信号中的数据信息，并将其进行转换和处理，然后将操作信号传输给被控制的设备。
这样就完成了遥控器对被控制设备的操作。
红外线遥控器的优缺点和其他通信方式相比，红外线遥控器有以下优缺点：优点1.通信速度快 - 这种遥控器可以实现即时通信，保证了用户能够快速地操纵被控制的设备，提高了用户的使用体验。
2.成本低廉 - 使用红外线通信方式的设备通常价格比较低，这使得该种设备在市场上较为流行。
3.安全可靠 - 红外线的传输距离非常有限，所以可以避免一些非法用户或干扰信号的干扰因素，从而提高了系统的安全性和可靠性。
缺点1.传输距离有限 - 红外线只能在一定范围内传输信号，如果超出这个范围，信号会丢失或变得不稳定。
2.安装位置受限 - 遥控设备需要安装在发送人所在的快捷路线上，这对一些使用要求比较苛刻的场合（如机房）会造成影响。
3.易受干扰 - 在强阳光、花哨的散热器、性能欠佳的红外线传输设备等情况下，红外线遥控器会变得不稳定，影响通信质量。
结论红外线遥控器是一种常见的遥控设备，通常用于控制家电、汽车等设备。
红外线遥控器原理
红外线遥控器原理
红外线遥控器原理是通过发送和接收红外线信号来实现远程控制设备的操作。
遥控器内部有一个红外线发射器和一个红外线接收器。
红外线发射器通常由一颗红外线发光二极管构成。
当用户按下遥控器上的按钮时，控制电路会发出特定的电信号，通过电路的调制器将这个信号调制到用于红外线通信的特定频率上，然后将信号传输到发射二极管。
发射二极管接收到信号后，会将电信号转化为相应的红外线信号，并将其发射出去。
这种红外线信号具有特定的频率和编码，不同的按键会对应不同的编码。
在被控制的设备上，会有一个红外线接收器。
当接收器接收到发射器发射出来的红外线信号时，会将其转化为电信号，并通过接收器的解码器进行解码。
解码器会将接收到的编码和预设的编码进行比较，并确定用户按下了遥控器上的哪个按钮。
一旦按键被正确识别，接收器会将对应的指令发送给设备的控制电路，从而实现相应的操作。
这个过程是无线的，简单方便，广泛应用于各种家用电器、车载设备、电视、空调、DVD等
智能设备的远程控制中。
通用红外遥控发射器电路____SJ9148
开路
传输信号输出，信号 12 位一个周期， 38KHZ 载波调制
参数名称 电源电压 输入/输出电压 功耗 工作环境温度 贮存温度 TXOUT“1”输出电流
符号 VCC VIN PD Tamb Tstg LOUT
额定值 6.0
Vss-0.3～VDD+0.3 200
-20~75 -55~125
键与码的关系：
键号
数据位
H S1 S2 K1 K2 K3 K4 K5 K6
功能
输出 端
1 10 0
1
0
0
0
0
0 连续信号 HP1
2 10 0
0
1
0
0
0
0 连续信号 HP2
3 10 0
0
0
1
0
0
0 连续信号 HP3
4 10 0
0
0
0
1
0
0 连续信号 HP4
5 10 0
0
0
0
0
1
0 连续信号 HP5
6 10 0
D1 D2 D3 D4 D5 D6 键输入码
设定用户码的方法：在 T1、T2、T3 与 CODE 之间分别按图接二极管则分别代表 C1、C2、C3 为“1”， 若某端不接二极管则代表“0”。若与 SJ9150 相配，C3 必须接二极管，若与 SJ9149A 相配，C1 必须接 二极管。H1、S1 和 S2 是代表连续发送或单次发送的码，且分别与 T1、T2 和 T3 列的键对应。D1～D6 是发送的数据码。
0
0
0
0
0
1 连续信号 HP6
7 01 0
1
0
红外遥控器的工作原理
红外遥控器的工作原理
红外遥控器（Infrared Remote Control）是一种使用红外线信号进行无线通信的设备，用于控制电子设备的操作，例如电视机、空调、音响等。
其工作原理主要分为两个部分：红外发射与红外接收。
红外发射部分：红外遥控器通过内部的电路驱动红外发射器，将电信号转换成红外光信号。
红外发射器内部含有一个红外发光二极管（LED），当电流通过LED时，会在红外频段产生
一定的光功率。
红外接收部分：接收器通常位于被控电子设备内部。
它含有一个红外接收模块，用于接收来自红外发射器的红外信号。
红外接收模块通常由红外接收二极管和相关电路组成。
当红外信号照射到红外接收二极管上时，它会产生微弱的电流信号，经过电路处理后，被转换为与特定操作相对应的电信号。
工作过程：当用户使用红外遥控器时，遥控器上的按钮操作会触发内部的微处理器，生成对应的红外信号编码。
这个编码指示了用户所希望执行的操作，如开关、音量控制等。
然后，红外发射器会以一定频率进行发射，将红外信号发送到目标设备，例如电视机。
在接收器的红外接收模块接收到信号后，它会将信号转化为电信号，并通过内部电路进行解码。
解码后的信号将被发送到目标设备的控制电路，控制电路根据
接收到的信号进行相应的处理，执行对应的操作。
这样，红外遥控器就能够实现对目标设备的无线控制。
红外线遥控器工作原理
红外线遥控器工作原理红外线遥控器是一种常见的电子设备，广泛应用于家庭电视、空调、DVD播放器等各种消费电器。
它的工作原理是基于红外线通信技术。
本文将详细介绍红外线遥控器的工作原理和相关技术。
一、红外线遥控器的基本构成红外线遥控器的基本构成包括信号发射器和信号接收器两部分。
1. 信号发射器信号发射器是红外线遥控器最核心的部分，它通过发射红外线来实现遥控功能。
信号发射器通常由红外二极管、振荡电路和调制电路组成。
2. 信号接收器信号接收器用于接收红外线遥控器发出的信号，并将其解码后送到相应的设备。
信号接收器由红外接收模块、解码电路和控制电路等组成。
二、红外线遥控器的工作原理红外线遥控器的工作原理可以分为信号发射和信号接收两个过程。
1. 信号发射当用户按下红外线遥控器上的按钮时，遥控器内部的按键开关会导通，给发射器的振荡电路供电。
振荡电路开始运行，产生一定频率的信号。
振荡电路的信号经过调制电路的调制处理后，变成一串脉冲信号。
调制电路通常采用的是PAM（脉冲幅度调制）或PWM（脉冲宽度调制）技术。
调制后的信号具有特定的编码格式，以便接收器能够正确解码。
发射器中的红外二极管将调制后的信号转换为红外线信号，通过透明的塑料外壳发射出去。
2. 信号接收红外线遥控器的信号接收器接收到发射器发出的红外线信号后，红外接收模块会将其转换为电信号。
红外接收模块的核心是红外接收二极管，它能够接收红外线并产生相应的电流。
接收到的电信号经过解码电路解码后，得到一个特定的数据序列。
解码电路根据不同的遥控器厂商和设备类型，采用不同的解码方式。
解码后的数据被传送到控制电路，再由控制电路判断该数据序列对应的功能，并将相应的控制信号发送给目标设备。
三、红外线遥控器使用的频段为了避免不同设备之间的干扰，红外线遥控器使用了不同的频段。
常用的红外线遥控器频段主要有以下几个：1. 38kHz频段这是最常见的红外线遥控器频段，大多数家电产品的遥控器都采用了这个频段。
电视机遥控器红外原理
电视机遥控器红外原理电视机是我们生活中常见的电器之一，而遥控器则是控制电视机进行各种操作的重要工具。
而遥控器与电视之间的通信主要依靠红外线技术。
本文将详细介绍电视机遥控器的红外原理。
红外线是一种电磁辐射，它的频率范围介于可见光和微波之间。
虽然人眼无法直接看到红外线，但我们可以利用红外线的性质进行通信和控制。
遥控器通过发射红外线信号来控制电视机的操作。
红外遥控器主要由发射器和接收器两部分组成。
发射器通常使用红外二极管作为发射器件，接收器则使用红外接收模块，以接收来自遥控器的红外信号。
一、发射原理遥控器的发射功能通过红外二极管来实现。
红外二极管是一种特殊的半导体器件，它可以将电能转化为红外光能，然后发射出去。
发射器通常由多个红外二极管组成的阵列构成，通过对这些二极管进行适当的控制，可以发射出符合相关通信协议的红外信号。
在发送信号时，遥控器会利用电路将电流流经红外二极管。
红外二极管受到电流作用后，将电能转化为红外光能，采用脉冲调制的方式发射出去。
脉冲调制可以使红外信号在传输中更加稳定可靠，同时还能够提高信号的传输距离和抗干扰能力。
二、接收原理电视机上的红外接收器通常位于机身的前方，用于接收来自遥控器的红外信号。
接收器内置有红外解码芯片，可以将接收到的红外信号转换为电信号，然后经过解码处理，最终实现对电视机的控制。
接收器接收到红外信号后，首先要进行红外信号的检测和滤波。
由于环境中可能存在其他的红外光源干扰，因此接收器会对接收到的信号进行滤波处理，只保留符合遥控器发送的红外信号。
接收到合法的红外信号后，接收器会将信号转换为电信号，并经过解码芯片进行解码处理。
解码芯片会根据事先设置好的通信协议，将电信号转换为特定的指令信号，然后将指令信号传递给电视机的控制单元，从而实现对电视机的各种操作。
通过上述的发射和接收原理，电视机遥控器能够方便地进行信号的发送和接收，从而实现与电视机的远程通信和控制。
红外遥控技术的出现，使得我们可以不再需要亲自走到电视机旁边进行操作，大大提高了操作的便利性和舒适度。
带密码的红外遥控开关发射器解析
带密码的红外遥控开关发射器
引言：一般的遥控器保密性能差，容易相互干扰，只要用同种遥控器就能
控制。
而本文介绍的遥控电路，可以通过设置不同的“密码”而互不干扰，保密性能极强，稳定性高。
广泛用于车辆遥控、报警；电源开关控制，遥控赛车，遥控
风扇等多种场合。
电路原理：
印刷板元件装配图（正面）元件参数如下：
R1: 1.5K R2: 4.7K R3: 2.2K R4: 470 R5: 2.2 R6:R7:470 R*: 3M
R9: 0 C0:3900 C1:100UF C3: 10nF T1：9012 T2：9013
外发射管：用普通遥控器发射管，形状与管脚与发光二极管相同。
该发射器适用于3V电源，也可以用4V的锂电池供电，不过，要将R5增大为6欧姆左右。
带密码的遥控开关接收器
该接收电路直接装在排插内，可用来控制家用电器的电源，还可以用来测试遥控器的好坏。
印刷板元件装配图（元件面）元件参数如下：
R*:680K R0: 470K R1:560 R2: 2K R3:1.5K R4:10K
C0: 0.39 C1: 220 C2:100 T1: 9015 T2: 9013 DW: 5.1V
图中A B焊盘接220V电源 E F焊盘接排插线。
1－3 接接收头。
如果要增加遥控器测试功能，只要在R4两端用导线串接一个3K左右电阻和一个发光二极管便可。
同理：若要增加电源指示灯，用一个LED和一个4.7K 的电阻串联，并接在三极管T2的C E两脚便可，注意LED的极性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要定时器确实是一项了不起的发明，使相当多需要人控制时间的工作变得简单了许多。
人们甚至将定时器用在了军事方面，制成了定时炸弹，定时雷管。
现在的不少家用电器都安装了定时器来控制开关或工作时间。
随着时代的进步，电子行业的发展，定时器的应用也越来越广泛，传统的定时器都是发条驱动式、电机传动式、电钟式等机械式定时器，电子定时器相对于普通计时器来说，体积小，重量轻，造价低，精度高，寿命长，而且安全可靠，调整方便、适用于反复使用。
该电子定时器满足。
本系统是以红外技术和电子技术为基础，以实现无线遥控的，而且红外实现方式灵活，能得到广泛的应用。
特别是随着芯片技术的发展，红外集成芯片的价格降低，更加扩展了红外技术的应用。
现在我们的生活中处处都有红外技术的应用。
以及它给我们的生活带来的便利。
本系统利用简单的芯片和常见的电子元件来组建红外遥控系统。
在本系统中主要用到的器件是NE555定时器和必要的电阻、电容，还有电源、红外发射二极管以及开关等等。
目录1.总体方案的设计与选择 (4)1.1.方案原理构思 (4)1.1.1.提出原理方案 (4)1.1.2. 原理方案的比较与选择............................................ 错误！未定义书签。
1.2.总体方案的确定.. (5)1.2.1. 单元电路的选择与设计............................................ 错误！未定义书签。
1.2.2. 元器件的选择. (5)1.2.3. 参数计算 (6)1.2.4. 总体电路 (6)2.总体电路图,印刷板图及相关说明 (7)3.计算机仿真及相关说明........................................................... 错误！未定义书签。
3.1.仿真电路图及仿真结果 (8)3.2仿真过程阐述 (8)4.安装调试 (9)4.1. 元件引脚识别 (9)4.2. 元件的检测 (10)4.3. 用到的仪器仪表 (11)4.4.调试步骤 (11)4.5. 调试常见的故障与处理方法 (11)5.心得体会 (13)参考文献 (13)总体方案的设计与选择1.1.方案原理构思1.1.1.提出原理方案方案一、利用555定时器发射电路利用555定时器构成多谐振荡电路产生频率为6赫兹的驱动信号使红外二极管工作。
555定时器含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器和。
的反相输入端的参考电平为A1同相比较端和低电平比较器A2A1和A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号输入并超过时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导脚输入并低于23脚输出高电通；当输入信号自时，触发器置位，555的平，同时放电，开关管截止。
是复位端，当其为0时，555输出低电平。
平脚），平时输出是控制电压端（5时该端开路或接VCC。
Vc作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
通过NE555P 芯片和电容、电阻就能够成多谐振荡器，定时器的3管脚会输出频率为6赫兹的方波。
方波能驱动红外发光二极管在一秒内闪烁6次。
方案二、利用电视遥控器改装．直接将电视遥控器的发射电路进行改装，得到一个红外发射电路；1. 1.2. 原理方案的比较与选择在方案一中，需要555定时器、电容、电阻来搭建多谐振荡器。
在多谐振荡器中，利用RC电路来构成充放电回路，从而来满足555定时器工作的电压。
555构成的多谐振荡器会输出方波。
输出来的方波具有一定的占空比，占空比大约是0.7，方波的高电平是电源的电压，方波的低电平零。
方波的周期是6赫兹，也就是红外发光二极管在一秒钟内闪烁6次。
555定时器的输出端接一个电阻分压限流，然后接上红外发光二极管。
在这个电路中，需要的元件很少，而且电路简单方便调试。
另外，其工作原理也很简单，易于理解。
在方案二中，将电视机的遥控器进行改装成具有一定频率的红外发射电路很难。
因为电视机的遥控器是一个集成的模块，改装它的电路需要专业的设备，而且改装很复杂。
另外，改装的成本高。
所以，此方案不适合。
1.2.总体方案的确定每个模块即为一个单元，在555时基电路这模块中，通过闭合开关SB，使多谐振荡器开始工作，从而达到控制红外发光二极管工作的作用；在RC振荡电路这块中，通过改变电阻电容的大小和调节电位器来控制定时时间的长短，从而让红外发光二极管的发光频率保证在6赫兹，电源模块需要一个单刀单掷开关，控制信号的输入。
1.2.2. 元器件的选择根据以上设计分析,我们选择的元件必须符合设计的要求才行,因此按照每个模块作出如下选择：快关选择拨动开关，电容选择瓷片电容；555电定时器选择NE555p系列的定时器；红外发光二极管选择功率为5MW的；电源选择5v直流电源；1.2.3. 参数计算在555定时器组成的多谐振荡器的频率为f=1.43/（R1+2R2）*C2，假设数据：R3=1M，C2=0.1u，此时可以算出R1大小，因为红外发光二极管的发光频率为6赫兹，将f=6f代入公式中算的R1的大小为384k。
有公式：P=UI的R3的大小为1k1.2.4. 总体电路经过一系列设计的方案确定及计算,我们得出以下电路：2.总体电路图,印刷板图及相关说明以下是用Protel 99 SE软件完成的原理图:元件清单:3.1.仿真电路图及仿真结果本设计仿真用的软件是Multisim软件,它的功能比较强大,基本可找到所有常见的元件.我们从Multisim软件中找到555定时器并将其接成多谐振荡器的模赫兹6式，红外发光二极管工作发亮，工作频率为3.2仿真过程阐述双击Multisim软件图标,新建文件，将需要的元件拖入文件中，需要的元件有:NE555P，电容C=0.1uf.，C=0.01uf，，R1=384K，R2=1M，R3=1K,红外二21极管1个。
将其按照原理图连接线路，最后仿真,结果LED2一6赫兹的频率闪烁。
安装调试4. 4.1. 元件引脚识别NE555元件引脚如下：时基电路555是一种用途较广的精密定时器，可用来发生脉冲、作方波发生器、自激振荡器、定时电路、延时电路、脉宽调制电路、脉宽缺少指示电路、监视电路等。
其工作电压为5～18V，常用10～15V，最大输出电流200mA，可驱动功率开关管、继电器、发光管、指示灯、，做振荡器时，最高频率可达300kHz。
时基电路555比较简单，内部集成了21个晶体三极管、4个晶体二极管和16个电阻组成了两个电压比较器、一个R-S触发器、一个放电晶体管和一个由3只电是由两个高增益的电压比较A2和下比较器A1阻组成的分压器。
图中上比较器．器，VT为放电三极管，3个电阻R1、R2、R3阻值都是5kΩ，是3个5组成，时基电路555名称由此而来。
555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示;从分压器上看出，上比较器A1的5脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上;下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
1脚为地。
2脚为触发输入端;3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平;2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为虚高。
(7或低)、脚称为实高4.2. 元件的检测电阻检测用万用表,调到电阻档.电容直接给定就OK,发光二极管的正负极也可用万用表检测.二极管利用正向导通反向截止的特性可以先将万用表调到电阻.反向电阻很大,正向时电阻很小,档．4.3. 用到的仪器仪表本设计用到万用表和示波器.4.4.调试步骤在焊接好了之后,接上5V电源，发现发光二极管基本上不亮，再看看仿真，发现用的是220V交流，所以又进行修改仿真，因此，将上面电路图中一些不要的元件去掉，焊好后，接入电源5V,看到灯都亮了，达到设计结果。
4.5. 调试常见的故障与处理方法在焊接过程，可能会遇到线与线之间没有真正的接通或虚焊，可以用万用表的蜂鸣档，用表笔接触需要连接通路的两端，若有响，则代表通了，反之则没有通。
芯片或其他地方没有通或没有电压，可以用万用表的电压档表笔一段端接负，另一端接需要连通的一端，看有没有电压值。
实物图如下：正面和反面5.心得体会课程设计是针对某一理论课程的要求，对学生进行综合性实践训练的实践教学环节，可以提高学生运用课程所学的理论知识与实践紧密结合，独立地解决实际问题的能力。
此次的课程设计是一次难得的锻炼机会，让我们充分的利用所学的专业知识，也充分的发挥自己的想象空间，学会了查找资料的方法，也会了仿真。
在这次的课程设计中，我们运用到了两个特别重要的软件,如Multisim和Protel 99SE等。
在这次课程设计中学到了许多以前在课堂在书本上所无法学到的。
特别是在课程设计中，查找资料，学习知识，从而丰富了自己，使自己感觉到很充实，在这次课设中遇到问题也及时的问了同学，顺利的解决了，并且这次的设计培养了我的独立思考的能力和操作的能力。
在设计的过程中我运用以前的焊接基础，不用线连接，用锡丝连焊。
本着排版美观的原则，最终完成了焊接设计。
团结协作是我们实习成功的一项非常重要的保证。
不懂得问题相互交流，相互提出自己的见地。
对我们而言，知识上的收获重要，精神上的丰收更加可喜。
挫折是一份财富，经历是一份拥有。
这次实习必将成为我人生旅途上一个非常美好的回忆。
总之，通过这次为期两个星期的课程设计，我收获良多，应该在以后能够用得着，同时，在以后的工作以及很多事情方面，我将更加努力，实际与理论结合，解决碰到的问题。
参考文献1.《电子技术基础数字部分(第五版)》康光华主编华中科技大学电子技术课程组编高等教育出版社2006.12.《多功能集成电路555经典应用实例第二集》陈永甫主编电子工业出版社 2009.63.《电子技术课程设计指导》彭介华主编高等教育出版社19974.《常用电子元件简明手册》于洪珍主编5.《Protel99SE &DXP电路设计教程》王庆主编电子工业出版社 2011.3。
