单芯电缆和三芯电缆的接地方式
金属屏蔽层两端基本上没有感应电压。
(一般为35kV及以下电压等级的电缆)。
而单芯电缆(一般为35kV及以上电压等级的电缆)一般不能采取两端直接接地方式。
原因是:当单芯电缆线芯通过电流时金属屏蔽层会产生感应电流,电缆的两端会产生感应电压。
感应电压的高低与电缆线路的长度和流过导体的电流成正比,当电缆线路发生短路故障、遭受雷电冲击或操作过电压时,屏蔽上会形成很高的感应电压。
将会危及人身安全,甚至可能击穿电缆外护套。
单芯电缆两端直接接地,电缆的金属屏蔽层还可能产生环流,据相关报导单芯电缆两端接地产生的环流可达到电缆线芯正常输送电流的30%--80%,这既降低了电缆的载流量、又浪费电能形成损耗,并加速了电缆绝缘老化,因此单芯电缆不应两端接地。
的接地方式。
一般应按照具体线路选择不同的接地方式,常用的方式有:
1.金属屏蔽层一端直接接地,另一端通过护层保护器接地;
2.金属屏蔽层中点直接接地,两端通过护层保护器接地;
3.金属屏蔽层一端直接接地,电缆中间护层交叉互联接地,另一端通过护层保护器接地;
4.金属屏蔽层一端直接接地,若干个护层交叉互联接地,金属屏蔽层中点直接接地,若干个护层交叉互联接地,另一端金属屏蔽层直接接地。
5.金属屏蔽层两端直接接地(仅适用于短电缆和小负载电缆)。
津成线缆。
110kV高压单芯电缆线路金属护套接地方式
110kV高压单芯电缆线路金属护套接地方式110kV高压电缆线路护套必须接地运行,并且考虑限制其护套感应电压,文章讲解其不同的接地方式和原理,以便运行人员更好地巡查、维护和消缺,以免造成高压电缆过电压导致电缆外护层击穿,从而形成环流和腐蚀,最终影响电缆线路物载流量、运行寿命及人身安全。
标签:电缆护套不接地危害;护套接地方式;中点接地方式;交叉互联接地方式近年来,随着城市改造建设的加快,110kV高压电缆线路大量投入运行,并且大量110kV高压电缆线路敷设在人群密集区,其运行的安全性倍感重要。
《电力安全规程》规定:电气设备非带电的金属外壳都要接地,因此电缆的金属屏蔽层都要接地。
通常35kV及以下电压等级的电缆都采用两端接地方式,按照GB50217-1994《电力工程电缆设计规程》的要求,35kV及以下电压等级的电缆基本上为三芯电缆,在正常运行中,流过三个线芯的电流总和为零,在金属屏蔽层两端基本上没有感应电压,所以采用两端接地不会有感应电流流过金属屏蔽层,两端就基本上没有感应电压,所以两端接地后不会有感应电流流过金属屏蔽层。
但是当电压超过35kV时,大多数采用单芯电缆,单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链金属屏蔽层,使它的两端出现感应电压,感应电压的大小与电缆线路的长度和流过导体的电流成正比,高压电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。
此时,如果仍将铝包或金属屏蔽层两端三相互联接地,则铝包或金属屏蔽层将会出现很大的环流,其值可达线芯电流的50%~95%,形成损耗,使铝包或金属屏蔽层发热,这不仅浪费了大量电能,而且降低了电缆的载流量,并加速了电缆绝缘老化,因此单芯电缆不应两端接地。
个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。
电缆接地有何安全规定(3篇)
第1篇一、引言电缆接地是电力系统中的重要环节,它关系到电力系统的安全稳定运行以及人身安全。
正确的电缆接地不仅可以有效防止雷电、操作过电压等对电缆的损害,还可以降低故障发生时的故障电流,保障电力系统的安全运行。
以下是关于电缆接地的一些安全规定。
二、电缆接地原则1. 电缆接地应遵循“先接后装、先装后接”的原则,即先完成接地工作,再进行电缆安装。
2. 电缆接地应保证接地电阻符合规定,以降低接地电流,确保接地效果。
3. 电缆接地应采用符合国家标准的接地材料和接地装置。
4. 电缆接地应定期检查、维护,确保接地系统处于良好状态。
三、电缆接地方式1. 电缆接地方式分为直接接地和经保护器接地。
(1)直接接地:将电缆金属护套、铠装层等直接接地,适用于电压等级较低、线路较短的电缆。
(2)经保护器接地:将电缆金属护套、铠装层等通过接地保护器接地,适用于电压等级较高、线路较长的电缆。
2. 单芯电缆接地方式:单芯电缆的金属护套应至少有一点直接接地,其余部分可通过接地保护器接地。
3. 三芯电缆接地方式:三芯电缆的金属护套、铠装层等应在电缆线路两端直接接地。
四、电缆接地安全规定1. 接地电阻(1)直接接地:接地电阻应小于4Ω。
(2)经保护器接地:接地电阻应小于10Ω。
2. 接地线截面(1)接地线截面应满足接地电流的要求,一般不应小于接地电阻的1/20。
(2)接地线截面应满足接地装置的热稳定性和机械强度要求。
3. 接地装置(1)接地装置应采用符合国家标准的接地材料和接地装置。
(2)接地装置应安装牢固,确保接地效果。
4. 接地检查(1)接地检查应定期进行,一般每年不少于1次。
(2)接地检查应包括接地电阻、接地线截面、接地装置等方面。
5. 接地保护(1)接地保护器应选用符合国家标准的接地保护器。
(2)接地保护器应定期检查、维护,确保保护器处于良好状态。
6. 接地标识(1)接地装置应设置明显的接地标识。
(2)接地标识应清晰、醒目,便于检查、维护。

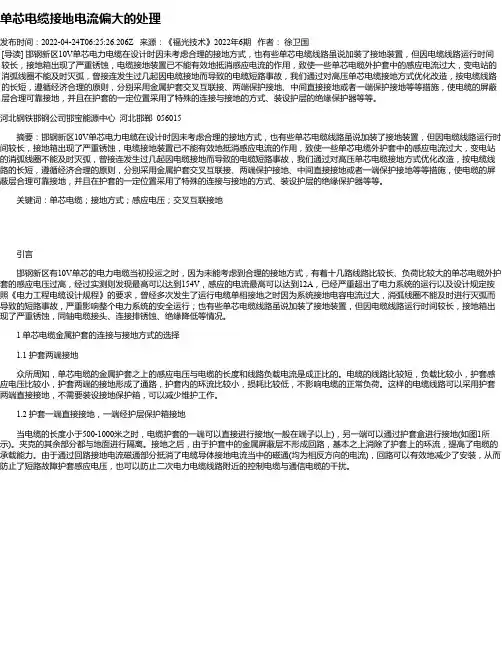

单芯电缆接地电流偏大的处理
单芯电缆接地电流偏大的处理发布时间:2022-04-24T06:25:26.206Z 来源:《福光技术》2022年6期作者:徐卫国[导读] 邯钢新区10V单芯电力电缆在设计时因未考虑合理的接地方式,也有些单芯电缆线路虽说加装了接地装置,但因电缆线路运行时间较长,接地箱出现了严重锈蚀,电缆接地装置已不能有效地抵消感应电流的作用,致使一些单芯电缆外护套中的感应电流过大,变电站的消弧线圈不能及时灭弧,曾接连发生过几起因电缆接地而导致的电缆短路事故,我们通过对高压单芯电缆接地方式优化改造,按电缆线路的长短,遵循经济合理的原则,分别采用金属护套交叉互联接、两端保护接地、中间直接接地或者一端保护接地等等措施,使电缆的屏蔽层合理可靠接地,并且在护套的一定位置采用了特殊的连接与接地的方式、装设护层的绝缘保护器等等。
河北钢铁邯钢公司邯宝能源中心河北邯郸 056015摘要:邯钢新区10V单芯电力电缆在设计时因未考虑合理的接地方式,也有些单芯电缆线路虽说加装了接地装置,但因电缆线路运行时间较长,接地箱出现了严重锈蚀,电缆接地装置已不能有效地抵消感应电流的作用,致使一些单芯电缆外护套中的感应电流过大,变电站的消弧线圈不能及时灭弧,曾接连发生过几起因电缆接地而导致的电缆短路事故,我们通过对高压单芯电缆接地方式优化改造,按电缆线路的长短,遵循经济合理的原则,分别采用金属护套交叉互联接、两端保护接地、中间直接接地或者一端保护接地等等措施,使电缆的屏蔽层合理可靠接地,并且在护套的一定位置采用了特殊的连接与接地的方式、装设护层的绝缘保护器等等。
关键词:单芯电缆;接地方式;感应电压;交叉互联接地引言邯钢新区有10V单芯的电力电缆当初投运之时,因为未能考虑到合理的接地方式,有着十几路线路比较长、负荷比较大的单芯电缆外护套的感应电压过高,经过实测则发现最高可以达到154V,感应的电流最高可以达到12A,已经严重超出了电力系统的运行以及设计规定按照《电力工程电缆设计规程》的要求,曾经多次发生了运行电缆单相接地之时因为系统接地电容电流过大,消弧线圈不能及时进行灭弧而导致的短路事故,严重影响整个电力系统的安全运行;也有些单芯电缆线路虽说加装了接地装置,但因电缆线路运行时间较长,接地箱出现了严重锈蚀,同轴电缆接头、连接排锈蚀、绝缘降低等情况。
单芯矿物电缆的接地线截面标准规范
单芯矿物电缆的接地线截面标准规范1.电动力的影响为了预防由于短路而产生的电动力的作用,单芯电缆必须用足够强度的支撑件结实的固定,使其能承受与预期的短路电流相应的电动力。
2.高压交流单芯电缆的特殊预防措施高压交流线路尽量采用多芯电缆,当工作电流较大的回路必须用单芯电缆时,需采取以下预防措施:2.1电缆应是无铠装的或是用非磁性材料铠装的。
为了防止形成环流,金属屏蔽层应仅在一点接地。
2.2在同一回路中的所有导线应安置在同一管子、导线管或线槽,或者用线夹将所有相的导线安装固定在一起,除非它们是非磁性材料制成的。
2.3在安装两根、三根或四根单芯电缆分别构成单相回路、三相回路或三相和中性线回路时,电缆应尽可能相互接触。
在所有情况下两根相邻电缆的外护层之间的距离应不大于一根电缆的直径。
2.4当通以额定电流大于250A的单芯电缆必须靠近钢质货舱壁安装时,电缆与舱臂之间的间隙应至少为50mm。
属于同一交流回路的电缆敷设成三叶形的除外。
2.5磁性材料不应用于同一组的单芯电缆间,在电缆穿过钢板时,同一回路的所有导线都应一起穿过钢板或填料函,这样在电缆之间就不存在磁性材料,而且在电缆与磁性材料之间的间隙应不小于75mm。
属于同一交流回路的电缆敷设成三叶形的除外。
2.6为使导体截面等于或大于185mm2的单芯电缆所组成的相当长度的三相回路的阻抗大约相等,应在间隙不超过15m处各相换位一次。
或者,电缆可呈三叶形敷设。
当电缆敷设长度小于30m时,那么可不必采取上述措施。
2.7在线路中每一相包括几根单芯电缆并联使用时,所有电缆应具有一样的路径和相等的截面。
而且属于同一相的电缆应尽量同其他相的电缆交替敷设,以免使电流的分配不均匀。
例如,本次工程中,每相中有两根500mm2单芯高压电缆,其正确的排列次序是:单层或或两层而不是单层或根据工程特殊性,采取三叶形双层布置,三相电缆采用塑料扎带定距离捆扎。
3电缆的支持与固定3.1 一般规定3.1.1 电缆明敷时,应沿全长采用电缆支架、桥架、挂钩或吊绳等支持与固定。
关于单芯电力电缆接地方式-35kv单芯电缆接地要求
关于单芯电力电缆接地方式|35kv单芯电缆接地要求35kV及以下电压等级的电缆都采用两端接地方式,这是因为这些电缆大多数是三芯电缆,在正常运行中,流过三个线芯的电流总和为零,在铅包或金属屏蔽层外基本上没有磁链。
这样,在铅包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铅包或金属屏蔽层。
但是当电压超过35kV时,绝大多数采用单芯电缆供电,单芯电缆的导体线芯与金属屏蔽层的关系,可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铅包(或铝包)或金属屏蔽层,使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比,电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,当线路发生短路故障、遭受操作过电压或雷电电压冲击时,电缆的金属屏蔽层上会形成很高的感应电压,甚至可能击穿护套绝缘。
此时,如果仍将铝包或金属屏蔽层两端三相互联接地,则铝包或金属屏蔽层将会出现很大的环流,其值可达线芯电流的50%--95%,形成损耗,使铝包或金属屏蔽层发热,这不仅浪费了大量电能,而且降低了电缆的载流量,并加速了电缆绝缘老化,严重情况会导致电缆的护套着火,因此单芯电缆不应两端接地。
个别情况(如短电缆小于100M或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。
然而,当铝包或金属屏蔽层有一端不接地后,接着带来了下列问题:(1)当雷电流或过电压波沿线芯流动时,电缆铝包或金属屏蔽层不接地端就会出现很高的感应性冲击电压;(2)在系统发生短路时,短路电流流经线芯时,电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压,在电缆外护层绝缘不能承受这种过电压的作用而损坏时,将导致出现电缆的金属护层多点接地,并在电缆的长度方向上形成多处环流。
因此,在采用一端互联接地时,必须采取措施限制护层上的过电压,安装时应根据线路的不同情况,按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式,并同时装设护层保护器,以防止电缆护层绝缘被击穿。
中低压单芯电缆接地方式的合理选择
中低压单芯电缆接地方式的合理选择新区部分单芯高压电力电缆在设计时因未考虑合理的接地方式,曾接连发生电缆接地短路事故,通过对高压单芯电缆接地方式优化改造,采用金属护套交叉互联或中间直接接地、两端保护接地等措施,使电缆屏蔽层可靠合理接地,且安装时按照经济合理的原则在护套的一定位置采用特殊的连接和接地方式、装设护层绝缘保护器等,较好地解决了金属护套感应电压高、环流大等问题,大大降低了线损,提高了电缆安全运行的可靠、经济性。
标签:单芯电缆;接地方式;感应电压;线损一、项目概况按照《电力工程电缆设计规程》的要求,单芯电缆线路的金属护套只有一点接地时,金属护套任一点的感应电压不应超过50-100V(未采取不能任意接触金属护套的安全措施时不大于50V;如采取了有效措施时,不得大于100V),并应对地绝缘。
但在2011年5月份以前,我公司应用的十几路高压单芯电力电缆均未考虑合理的接地方式,线路较长、负荷较大的单芯电缆线路外护套的感应电压实测发现最多高达154V,感应电流最高到12A,已严重超出电力系统运行及设计规定,多次了发生运行电缆因单相接地而导致的短路事故,严重影响整个电力系统的安全运行,为避免类似事故再次发生,决定对长距离单芯电缆的接地方式进行统一的优化改造。
二、单芯电缆金属护套的连接与接地的方式1、护套两端接地大家都知道,单芯电缆金属护套上的感应电压与电缆的长度和负荷电流成正比。
当电缆线路较短,负荷较小时,护套上的感应电压较小,护套两端接地形成通路后,护套中的环流也比较小.损耗较低,对电缆的正常载流量影响不是很大,这样的电缆线路可以采用护套两端直接接地,不需要装设接地保护箱,可以减少维护工作。
2、护套一端接地当电缆线路长度大约在500m—700m及以下时,电缆护套可以采用一端直接接地(通常在终端头位置接地),另一端经护层保护箱接地,护套的其他部位对地绝缘,这样接地后因护套内金属屏蔽层没有构成回路,基本上可以消除护套上的环形电流,提高电缆的载流量。
高压单芯电缆护层接地方式的研究与应用
0引言高压单芯电缆被广泛应用于输电线路、变电站及工业和商业建筑等领域,传输和分配大量的电能[1],在电力系统中起着重要的作用。
然而,高压单芯电缆的护层由于老化、火灾、机械损坏等多种原因,可能会发生接地故障,对电力系统的安全性和稳定性产生负面影响。
因此,研究和应用高压单芯电缆护层的接地方式成为当今电力工程领域的一个重要课题。
曾含等[2]基于优化包覆层结构,提出高压单芯电缆暂态热路建模方法,将复杂的3层结构统一化处理,并通过实验获取热容和热阻参数。
王航等[3]进行波纹金属护套高压单芯电缆线芯护层互感的研究,使用比奥—萨伐尔定律解算高压电缆线芯电流的磁感应强度,运用高斯定理求解波纹护套截面的磁通量;建立环形纹和螺纹护套的参数方程,并确定内外曲面作为磁通量积分边界,推导出线芯与波纹护套互感和等效直径方法误差的解析公式。
刘日朗[4]采用电磁暂态计算软件(ATP-EMTP )进行输电电缆护层多点接地故障研究,使用仿真软件模拟电缆护层多点接地故障及其他故障情况,比较不同因素对护层环流值产生的影响。
电力系统规划不断扩大,对电气化专用电缆的需求越来越大,电缆作为电力系统中的重要组成部分,是电气绝缘组合电气设备开关柜的进出线,也是电力系统输电、配电导线。
由于电力系统中变电低压设备主要采用全封闭组合电气设备,所有线路导线全部采用高压单芯电缆,而且高压单芯电缆成本低、高压耐受性能强,具有普通电缆不可代替的优势,因此得到广泛应用和批量化生产。
然而,高压单芯电缆在电力系统中的大量应用带来了许多新的故障,如单线接地故障、高压单芯电缆护层套被烧融、高压单芯电缆终端头被击穿等,电缆金属护层的保护功能无法充分发挥,严重威胁电力系统巡视查验人员的生命安全。
经查验,出现这些现象的主要原因在于高压单芯电缆护层的接地方式不合理。
现行的接地方式仍沿用普通电缆接地方式,为两端分别并联接地,这种方式在实际应用中不仅电缆护层感应电势较大,而且电缆接地故障率较高。
单芯高压电缆的敷设及接地
单芯高压电缆的敷设及接地随着城市化的发展高压长距离电缆工程越来越多,由于三芯高压电缆不能制造得太长,这样线路中不得不存在多处电缆中间接头,给输电系统的带来了诸多安全隐患。
与三芯电缆相比单芯电缆在其单根长度、敷设环节和电缆头制作等环节中显示了三芯电缆所无法比拟的优点。
因此单芯电缆多用在长距离输电线路中。
对单芯电缆与三芯电缆各自特点进行总结。
单芯电缆:单芯电缆不能承受机械外力;不带铠装,不允许直埋敷设,电缆不允许敷设在钢管等磁性管道中。
外径小,重量轻、电缆长度可以不受重量限制,400 mm?电缆可以做到1000米以上。
单芯电缆需要敷设在三根非磁性管道材料中,管材消耗较大,占地面积较大,在变电所多出线场所不易采纳,一般适应与占地面积较大,线路比较长,对景观带要求比较严格地段,单芯电缆虽便与敷设,但是敷设长度为三芯电缆的三倍,总体施工强度比较大,由于电芯电缆电缆头比较多,在进出线位置布置空间要求大,布置起来比较困难,在电缆上杆时,需要电缆布线,单芯电缆由于相间距离比较大,电缆虽比较容易受潮、劣化、甚少发生相间短路,发生事故多为接地短路。
由于电缆不能带磁性钢带铠装,对敷设环境要求要求比较严格,一般敷设在密封电缆沟内,严禁外力作用电缆。
单芯电缆长期运行中如发生外护套损伤,金属屏蔽多处接地后,电缆不能保持安全运行,金属护套直接接地会产生很大环流,引起点啦发热烧坏电缆。
三芯电缆与单芯电缆相比能承受一定的拉力与压力,可以直接埋地敷设,也可以在磁性管道中进行敷设,敷设条件没有严格的环境要求。
由于三芯电缆自身重量,通常情况不能制作太长,300 mm?大截面电缆,基本不采用三芯电缆,在大功率送电中多采用单芯电缆。
三芯电缆虽不便于敷设但由于长度为单芯电缆1/3,施工周期较短,在电缆终端塔,户内布线时,空间要求比较少,电缆头制作比单芯电缆要求严格,施工材料比较节省。
由于电缆可以铠装,对敷设环境较为宽松,对应力有一定防护,三芯电缆由于三相报过在一块,相间依靠绝缘材料进行绝缘,绝缘层老化,受潮后容易引起相间短路,三芯电缆长期运行如外护套据部破损,金属保护层发生接地后,电缆可以安全运行。
10kV单芯XLPE绝缘电缆金属屏蔽层接地方式解说
10kV单芯XLPE绝缘电缆金属屏蔽层接地方式解说10kV电缆金属屏蔽层通常采用两端直接接地的方式。
这是由于10千伏电缆多数是三芯电缆的缘故。
八十年代中期前,10kV电缆均采用油浸纸绝缘三芯电缆。
结构多为统包型,少量为分相屏蔽型。
八十年代末期开始大量使用交联聚乙烯绝缘分相屏蔽三芯电缆,逐步淘汰了油纸电缆。
九十年代以来,随着大连经济建设的迅猛发展,负荷密度增大,环网开关柜等小型设备的应用,市区变电所出线和电缆网供电主干线电缆开始采用较大截面单芯电缆。
单芯电缆的使用提高了单回电缆的输送能力,减少了接头,短段电缆可以使用,方便了电缆敷设和附件安装。
也由此带来了金属屏蔽接地方式的问题。
一、单芯电缆金属护套工频感应电压计算单芯电缆芯线通过电流时,在交变电场作用下,金属屏蔽层必然感应一定的电动势。
三芯电缆带平衡负荷时,三相电流向量和为零金属屏蔽上的感应电势叠加为零,所以可两端接地。
单芯电缆每相之间存在一定的距离,感应电势不能抵消。
金属屏蔽层感应电压的大小与电缆长度和线芯负荷电流成正比,还与电缆排列的中心距离、金属屏蔽层的平均直径有关。
1、电缆正三角形排列时,金属屏蔽单位长度的感应电压可按下面公式计算:公式1I---负荷电流,S---电缆中心距离,D--电缆金属屏蔽层平均直径以YJSY-8.7/15kV-1×300mm,2单芯电缆为例,电缆屏蔽层平均直径40mm,PVC护套厚度3.6mm,当电缆“品”字形紧贴排列,负荷电流为200A时,算得电缆护层的感应电压为每公里10.7伏。
2、电缆三相水平排列时,设电缆间距相等,金属屏蔽单位长度的感应电压可按下式计算:公式2、3 、4当三相电缆紧贴水平排列,其它条件与1相同时,算得边相的感应电压为每公里16.9伏,中相的感应电压为每公里10.7伏;当电缆间距200mm时,算得边相的感应电压为每公里36.1伏,中相的感应电压为每公里31伏。
边相感应电压高于中相感应电压。
35kV及以上三相单芯电缆基本的接地方式
35kV 及以上及以上三相三相三相单芯电缆基本的接地方式单芯电缆基本的接地方式单芯电缆基本的接地方式高压电缆线路安装运行时,按照GB50217-1994《电力工程电缆设计规程》4.1.9项要求:单芯电缆线路的金属护套只有一点接地时,未采取不能任意接触金属护套的安全措施时不得大于50V,采取有效措施时,不得大于100V,并对地绝缘。
近年来随着单芯电缆的使用量的增多,其敷设、接地方式不规范、电缆外护套受外力损伤、电缆护层保护器被击穿等导致电缆系统发生故障时有发生,其事前都表现出接地环流异常,故对单芯电缆金属屏蔽层接地环流进行监控,是预防或减少事故发生的有效办法。
以下为三相单芯电缆常用四种接地方式:1、金属金属屏蔽屏蔽屏蔽两端直接接地两端直接接地两端直接接地这种接地方式可减少工作量,但是在金属护套上存在环流,适用的条件比较苛刻,要求电缆线路很短、传输功率很小、传输容量有很大的裕度等,因此一般不宜采用这种方式。
2、金属金属屏蔽一端直接接地屏蔽一端直接接地屏蔽一端直接接地,,另一端通过护层保护接地另一端通过护层保护接地::当单相电缆线路长度X≤L 时采用(基本上为一盘电缆长度,L 长500米内)。
3、金属金属屏蔽中点接地屏蔽中点接地屏蔽中点接地当单相单相电缆电缆电缆线路长度线路长度X 在L <X ≤2L 时采用时采用((基本上为两盘基本上为两盘等长等长等长电缆电缆电缆,,L 长1000米内米内)。
)。
方式A :中间接地点安装一个直通接头中间接地点安装一个直通接头。
方式B :中间接地点安装一个绝缘接头中间接地点安装一个绝缘接头。
A、B 两种接地方式的区别:通过直通接头接地,可减少一台“直接接地箱”,但电缆外护套出现故障时,不便确定故障点在接头的左边而是右边,电缆维护不方便;通过绝缘接头接地,多一台“直接接地箱”,成本略有增加,但能很快确定故障点在接头的左边而是右边,方便维护。
当电缆线路长度X 略大于2L 时,在分段中再装设回流线。
国标单芯电缆屏蔽层接地标准
国标单芯电缆屏蔽层接地标准国标单芯电缆屏蔽层接地标准在现代的通讯和电力领域中,电缆作为一种重要的传输媒介,承载着各种信号和能量的传输。
为了确保电缆传输稳定、安全、可靠,国家对电缆的相关标准进行了规范和要求。
其中,国标单芯电缆屏蔽层接地标准作为保证电缆传输质量的重要环节,对于电缆行业来说具有非常重要的意义。
1. 单芯电缆屏蔽层接地的背景和意义单芯电缆是指只有一个导体的电缆,通常用于单一能源传输或信号传输。
在电磁干扰日益增多的现代通讯环境中,为了提高电缆的抗干扰能力,减少信号失真以及保障传输安全,电缆的屏蔽层接地显得尤为重要。
2. 国标单芯电缆屏蔽层接地的具体要求根据我国国家标准对单芯电缆屏蔽层接地的规定,具体要求主要包括屏蔽层的材料、接地方式、接地电阻等内容。
在电缆的设计和安装过程中,必须按照国家标准的要求进行操作,才能确保电缆的性能和质量。
3. 单芯电缆屏蔽层接地标准在实际工程中的应用在实际的工程应用中,单芯电缆屏蔽层接地标准起到了至关重要的作用。
它不仅能够有效地减少外界信号对电缆的干扰,还能够提高电缆的使用寿命和可靠性。
在特定的环境和条件下,合理实施单芯电缆屏蔽层接地标准,可以最大程度地保障电缆传输的顺利进行。
4. 个人观点和总结作为我国电缆行业中的重要标准之一,国标单芯电缆屏蔽层接地标准对于提高电缆的抗干扰能力,保障信号传输质量具有非常重要的意义。
在今后的工程建设和电缆设计中,我们需要更加严格地按照国家标准的要求来进行操作,以确保电缆的安全可靠运行。
我也希望未来能够有更多的科研人员投入到电缆标准化方面的研究中,为我国电缆行业的发展贡献自己的力量。
在本篇文章中,我们从单芯电缆屏蔽层接地的背景和意义、具体要求、实际工程应用以及个人观点和总结等方面进行了深入探讨。
相信通过对国标单芯电缆屏蔽层接地标准的了解,读者能够对电缆行业中的相关标准有更加全面、深刻的认识。
我们也希望这篇文章能够对读者在相关领域的学习和工作有所帮助。
单芯电缆接地方案和容许段长确定方法
单芯电缆接地方案和容许段长确定方法合肥 大海单芯电力电缆,每相导体一个金属套,导体电流会在金属套中感应出纵向电势,纵向电势带来了诸多安全隐患,使金属套接地设计变得复杂。
本文重点介绍各种接地方案和容许段长的确定方法。
1 单芯电缆金属套、外护层的作用。
由图1可知,单芯电力电缆导体之外是主绝缘,主绝缘之外是金属护套,金属套之外是外护套。
金属套作用为:1、保护主绝缘不受物理、化学、潮湿侵害;2、改善电缆主绝缘径向、轴向电场分布;3、为导体接地短路电流提供主回路。
外护套作用为:1、保护金属套不受物理、化学、潮湿侵害,有一定的防火性能;2、为金属套的对地主绝缘;图1 单芯电缆结构简图2 GB 50217-2018 关于单芯电缆金属套接地方案规定要点电缆设计标准GB 50217-2018,在第4.1.11和4.1.12条中,对单芯电力电缆金属套接地方案作了明确规定,其要点为:线路不长,经计算,非接地端“负荷电流感应电势”不大于50V(无防护)或300V(有防护)时,应采取(图4.1.12-1)所示的单端或中点接地方案1。
线路较长,单点接地时,非接地端“负荷电流感应电势”大于50V或300V 的水下电缆、35KV及以下电缆、输送容量小的66KV及以上电缆,可采用(图4.1.2-2)所示的两端接地方案2。
长度超过方案1中300V对应的容许段长,种类又不属于方案2范围的单芯电缆线路,宜采用(图4.1.2-3)所示的交叉互联接地方案3。
三组方案接线图如下:******************************************************************** ******************************************************************** ********************************************************************面对一个具体工程,如何选用上述方案呢?以下展开介绍:3 电缆导体中的负荷电流、短路电流都会在金属套中感生纵向电势电缆接地方案,主要与金属套中纵向电势有关,只有弄清纵向电势的危害,才能对症下药,拿出有效的解决方案。
解决35kV单芯电缆屏蔽层接地问题
电缆在铺设时表皮多处损伤 , 加上电缆距离过长 、 电
缆钢 铠 和铜屏 蔽 层 一起 压 接 、 用 一端 接 地 另 一 端 保
护接地 方式 , 导致 电缆 桥架 1次起 火 , 2次 屏 蔽 层 对 地放电 , 直埋 部分 在运 行 中多 次击穿 , 致 使线 路无 法
工” ) 分公司聚氯 乙烯二分 厂 3 5 k V变 电所进 线电 缆 型号 : z R c —Y J V 6 2 2 6 / 3 5 K V 1× 6 3 0 m m 、 长 度 1 5 0 0 m, 铺设方式采用单芯直埋 ( 电缆 9 5 %在地下
直埋 , 5 % 在 电缆 桥 上 ) , 于2 0 1 3年 6月完 工 。 由于
张小 军 , 白文彦 , 张征 国 , 乔 志 刚 ( 陕 西北元 化 工有 限公 司 , 陕西 神 木 7 1 9 3 1 9 )
[ 关键 词]单芯 电缆 ; 高压 电缆 ; 屏蔽层 ; 接地 [ 摘 要】分析 了高压 电力 电缆 的铜屏蔽 和钢铠两端接地和一端接地 的区别 和危害 。接地 不当会使 两端接地
第5 3 卷
第7 期
氯 碱 工 业
Ch l o r— — Al ka l i I n du s t r y
Vo 1 . 5 3,No. 7
2 0 1 7年 7月
J u 1 ., 2 0 1 7
【 供电与整流 】
解决3 5 k V 单 芯 电缆 屏 蔽层 接 地 问题
由此可见 , 3 5 k V单芯 电缆屏蔽可靠合 理的接
地, 应 引起 电力行 业 的高度 重 视 。
Байду номын сангаас
1 3 5 k V 单 芯 电缆 屏 蔽 层 接 地 不 当 …
35kV单芯电缆中间接头接地分析
35kV单芯电缆中间接头接地分析作者:刘强来源:《中国科技博览》2019年第04期[摘要]35kV单芯电缆在安装和使用中要根据实际情况制定合理的敷设方法,中间接头采取有效的固定方式,为防止电缆热胀冷缩带来的隐患,提高中间接头的可靠性,本文提出针对电缆中间接头故障的分析和应对措施。
[关键词]单芯电缆;中间接头;接地中图分类号:TM726.4 文献标识码:A 文章编号:1009-914X(2019)04-0053-011引言据统计某石化企业35kV电缆中间接头发生单相故障接地5次,故障点全部都是35kV的中间接头。
由于北方冬夏气温变化大,电缆长期处在室外桥架敷设,没有固定,热胀冷缩导致电缆收缩,中间接头处铜屏蔽层拉扯脱开严重。
2009年投用期间就开始发生,至今5次故障。
线路全部是1500M以下电缆,型号是FS-YJV-26/35kV -1×240,接地方式采用两端保护器接地,中间接头直接接地。
根据统计数据全场21条35kV电缆中,交叉互联接地没有发生过故障[1]。
2石化企业接地方式目前石化企业35kV电缆接地方式有三种。
一段保护器接地,一段直接接地,距离较短时,没有中间接头线路,线缆截面积小于240mm2线路或者距离小于600米线路,都采用下面接地方式,不设中间接头。
两端保护器接地,中间接头直接接地,一般线路截面积大于240mm2,长度大于1000米。
据统计某化工厂实际发生中间接头5次接地故障,均在此接地方式下发生。
故障点位都在接地线接出端。
最后一种是交叉互联接地,每根电缆都有两个等距的接地中间头。
一般线路截面积大于240mm2,长度大于1500米,两端直接接地,中间接头保护器接地。
3 电缆中间接头薄如环节分析高压电缆每一相线芯外均有一接地的(铜)屏蔽层,导体的屏蔽层之间形成径向分布的电场。
也就是说,正常电缆线芯与屏蔽层的电场只有从(铜)导线沿半径向(铜)屏蔽层的电力线,没有芯线轴向的电场(电力线),电场分布是均匀的。
10kv 配电单芯电缆金属屏蔽层接地方式探讨
Power Technology︱202︱2019年12期10kV 配电单芯电缆金属屏蔽层接地方式探讨章大伟衢州供电公司,浙江 衢州 324000摘要:随着10kV 配电单芯电缆使用频率日趋增高,电缆金属护层感应电压的处理也必将成为施工技术人员必须面对的问题。
本文通过对10kV 配电单芯电缆金属护套接地方式的分析,确证了单芯电缆金属护套的接地方式对配电电缆的安全可靠、稳定运行的重要性。
同时,对配电单芯电缆运行时屏蔽层接地方式的选用进行了总结并提出了几种方案,有助于保障配电单芯电缆安全可靠运行,以进一步提高供电可靠性。
关键词:配电单芯电缆;金属屏蔽层;接地方式10kV 配电电缆在正常的运行时,金属屏蔽上的绝缘层通常采用配电电缆两端直接接地的方式,这是因为目前实际运用配电线路中的10千伏以上的配电电缆大多数都是三芯统包的结构,三芯统包电缆的绝缘层带有三相平衡负荷时,三相交变感应电流的向量和一定为零,金属屏蔽上的三相感应电势向量和也一定为零,采用直接两端的接地时,电缆与绝缘层和大地的交变电流通路不会对大地产生任何环流,也就不会对三芯电缆上的绝缘层产生任何损害。
进入新世纪以来,随着各地工业、经济、社会的快速发展,用电设备负荷大幅增加,环网站开闭所等新型的配电设备也开始广泛投入使用,不少乡镇和城区主要为配电网供电的主干线路也开始考虑使用电缆截面较大的新型单芯电缆。
单芯电缆在配电网的使用提高了电缆的载流量和容量输送能力,方便了配电电缆的维护、检修,也由此带来了金属屏蔽层接地方式的不当导致电缆发热、绝缘介质损耗升高等问题。
如何降低电缆金属护套的感应电压是一个很紧要的问题。
1 配电单芯电缆金属护套工频感应电压产生的原因及其危害 通常情况下,单芯电缆每相之间排列布置不对称,感应电动势的向量和不为零。
所以当单芯电缆线芯通过交变电流时,单芯电缆线芯周围必然就会产生交变的磁场,也必然与单芯电缆的金属屏蔽层或护套回路相交联,使电缆两端之间出现互相感应的电压。
35kV单芯钢铠电缆接地方式分析
. ,
钢铠层每 < 所 产 生 的 感 应 电 动 势 为 G M P= G ? (= #/ #'' & e +产生 '#e感应电动势的距离为 M (= G 0 G &"*/ #' < $ M M P= 为保证感应电 动 势 G #在线路长度 '# e M (&"*/ #' < 处 将 钢 铠 层 断 开# 剩 余 长 度 约 为 .', < #感应电动势为 !,/ ., e # 显然两端感应电 动势不相等$ 当剩余长度小于感应电动势 '# e 的长 度 时# 钢 铠 层 断 开 处 应 选 择 在 电 缆 的 中心处#这样钢铠层两端的感应电动势相等# 即 G 6./ !. e #并满足感应电动势 l '# e的要求$ M= 在电缆生产厂家的配合下# 将钢铠层断开处的两 端做好防水和绝缘包扎# 并做好接地点$ 新接地 方式如图 6 所示$ ((图 6 中# % 段电源侧# 钢铠层采用星形接地# 在钢铠层断开处的左侧采用电压保护接地# 作用 是防止感应雷击# 避免危及电缆运行安全$ 电压 保护装置由避雷器阀片制作而成 #在钢铠层电压
地点构成闭合回路$电流在回路电阻上产生的温度可达到 )* d 以上$ 直接危及安 全运行% 结合 Y R*'&!% "&'!# . 电力工程电缆设计规范/ 要求$在电缆适当的距离 内切断钢铠层$打开闭合回路$感应电动势被限制在规定数值范围内$ 可使问题得 到彻底解决%
韩荣杰 ! !"&# "# $ 男$ 高 级 工 程 师$ 从 事 信 息- 通信- 电网自动化 等相关工作%
单芯电缆不能两端接地的原因
单芯电缆不能两端接地的原因
单芯电缆是指只有一个导体的电缆,因此在使用时不能同时将两端接地。
这是因为接地会导致电流回路不完整,引起电流异常,甚至可能对设备和人员造成危害。
单芯电缆的结构是由一个金属导体和绝缘材料组成的。
导体的作用是传输电流,而绝缘材料则起到隔离电流和保护导体的作用。
由于单芯电缆只有一个导体,因此如果将两端同时接地,那么导体就会形成一个回路,电流就可以在回路中流动,这会导致电流异常,甚至可能造成电器设备的损坏。
事实上,接地是为了保障人身安全和设备正常运行,但是对于单芯电缆,接地会反而产生负面影响。
因此,单芯电缆在使用时需要特别注意不能将两端同时接地,否则可能会对设备和人员造成不可预料的危害。
在实际工作中,我们需要尽可能避免使用单芯电缆,而选择多芯电缆。
多芯电缆由多个导体和绝缘材料组成,可以传输多个信号或电流,且不会出现单芯电缆的问题。
同时,多芯电缆的可靠性和安全性也更高,更加适用于各种电气设备的应用。
单芯电缆不能两端接地是由于回路不完整所导致的电流异常,因此在使用时需要特别注意。
为了保障设备和人员的安全,我们应当避免使用单芯电缆,而选择多芯电缆。
这样既可以保障设备正常运行,
又可以保证人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
随着我国电网改造的深入,大量的架空线被电力电缆取代。
电力电缆跟架空线不同,它被埋在地下,运行维护较困难,正确使用电缆,是降低工程投资,保证安全可靠供电的重要条件。
在城市配电网络中,应用最广的是10 kV的电力电缆,一般是使用交联聚乙烯铠装三芯电缆,这种电缆金属护套一般只需直接接地即可。
而单芯电缆金属护套的接地和三芯电缆不同。
现从单芯电缆使用过程中经常被忽略的金属护套的感应电动势,现分析一起变电所单芯电力电缆金属护套错误接地引起的故障,并介绍实用的接地措施。
1 单芯电缆金属护套过电压和环流的产生单芯电力电缆的导体中通过交流电流时,其周围产生的磁场会与金属护套交链,在金属护套上会产生感应电动势。
感应电动势的大小与导体中的电流大小、电缆的排列和电缆长度有关。
对三相等边三角形排列的电缆,如果将金属护套两端直接接地,就会在金属护套中形成环流,环流的大小与电缆相应的长度,导体中电流大小有关。
出于经济安全考虑,在一些电缆不长,导体中电流不大的场合,环流很小,对电缆载流量影响也不大,是可以将金属护套的两端直接接地的。
如果仅将电缆的金属护套一端直接接地,在正常运行时,电缆的金属护套另一端感应电压应不超过50 V(或有安全措施时不超过100 V),否则应划分适当的单元设置绝缘接头。
在发生短路故障时,导体中有很大的电流,可能会在金属护套上产生很高的过电压,危及护层绝缘,因此在电缆线路单相接地时,在电缆的未接地端,应加装过电压保护器接地。
2 单芯电缆金属护套的连接与接地为了解决电缆金属护套两端同时接地存在环流,和一端直接接地,在另一端会出现过电压矛盾的问题,电缆金属护套应针对电缆长度和导体中电流大小采取不同的接地形式。
电缆线路不长时,电缆金属护套应在线路一端直接接地,另一端经过电压保护器接地,如图1所示。
电缆越长,电缆非直接接地端产生的感应电压越高,为保证人身安全,电缆在正常运行时,非直接接地端感应电压应限制在50 V以内,在短路等故障情况下,金属护套绝缘的冲击耐压和过电压保护器在冲击电流作用下的残压,配合系数不小于1.4。
因此,一端直接接地的接线方式适用的电缆不能太长。
电缆金属护套中间直接接地、两端经过电压保护器接地,是一端直接接地的引伸,可以把一端直接接地电缆的最大长度增加一倍,接线方式和原理与一端直接接地一样。
电缆线路很长时,即使采用金属护套中间接地,也会有很高的感应电压。
这时,可以采用金属护套交叉互联。
如图2所示。
如果三相电流对称,那么电缆末端金属护套感应电压就是零,可以直接将其接地,而不会在金属护套中出现环流。
感应电压最高的地方出现在绝缘接头处,因此在此处应装设过电压保护器,同样,在短路等故障情况下,金属护套绝缘的冲击耐压和过电压保护器在冲击电流作用下的残压配合系数不小于1.4。
如果把这样一个交叉互联接地,看作是一个单元,由于该单元金属护套是两端直接接地,所以任何长度的电缆,都可以分成若干个单元,理论上这种接线方式适用于各种长度的电缆。
以上两种方式都需要装过电压保护器,因此会增加运行维护工作。
如果电缆线路很短,传输容量有较大的裕度,金属护套上的感应电压极小,可以采用金属护套两端直接接地。
金属护套中的环流很小,造成的损耗不显著,对电缆载流量影响不大,运行维护工作较少。
3 接地方式的实施和运行效果浙江余杭供电局110 kV闲林变电站#2主变35 kV电缆,电缆单相长度80 m,电缆一端接于110 kV闲林变电站#2主变35 kV侧、另一端接于#2主变电站35 kV断路器侧,分相敷设于沟体中。
该电缆金属护层为钢丝铠装结构,与铜屏蔽同时在电缆两端直接接地。
电缆投运于2003年1月。
2006年6月13日,110 kV闲林变电站#2主变35 kV电缆A相,靠近主变侧屏蔽线发热达到73 ℃,其余两相为34 ℃,靠近35 kV断路器侧C相屏蔽线发热达71 ℃,其余两相32 ℃。
检修人员对该电缆屏蔽线进行了仔细检查,未发现异常情况,初步怀疑为电缆两端的钢丝铠装护层与电缆内部铜屏蔽、以及主接地线之间接触不良,金属护层中感应电流遇到高电阻后引起发热所致。
检修人员将接头处加强接触,并增加引下的铜接地线,投入运行后发现,电缆靠主变压器侧屏蔽线A相97 ℃,B相64 ℃,C相110 ℃。
超过电缆允许最高运行温度,被迫将该主变压器停运。
从故障过程来看,电缆发热主要是由于金属护套感应电压形成的环流引起的。
该电缆线路虽然较短,但是工作电流较大,正常情况达到300 A左右。
所以采取两端直接接地的方式是不妥当的,金属护套中的环流会引起电缆发热,由于在接头处电阻较大,所以在发热较严重,温升较大。
故障处理方式也不妥当,接头处加强接触,减少了整个回路的电阻,增大了回路的电流,所以屏蔽线发热,不但不降温反而温度有所上升。
经过分析,检修人员再次进行缺陷处理,将该电缆原先的两端屏蔽线直接接地方式,改为仅靠主变侧单端屏蔽线直接接地,对靠近35 kV断路器侧的屏蔽线采取保持一定距离,分层截断后,进行绝缘带包扎的处理方式,6月15日2时20分闲林变电站2#主变再次投入运行。
经测量,金属护套无发热现象,正常运行时的感应电压也在正常范围内。
故障的处理方式虽然解决了发热故障,但是为以后的安全运行带来了隐患,在故障情况下,可能在未直接接地端感应出很高的过电压,危及金属护套的绝缘。
鉴于此,随后安排停电,加装了过电压保护器。
即采取了一端直接接地,另外一端经过电压保护器接地的接地方式。
该电缆运行至今,没有发现异常。
电缆金属护套的接地直接影响电缆运行,金属护套采取合适的联接和接地方式,不仅可以提高电缆载流量,降低工程造价,而且对今后设备的运行维护都是非常重要,因此在电缆线路设计施工中,应特别注意金属护套的接地。
此外,对于单芯电缆,为减少涡流,不应采用未经磁化处理的金属铠装护层。
110 kV闲林变电站#2主变35 kV电缆选用钢丝铠装是不恰当的,通过改正为金属护套的接地方式,电缆发热量已经控制在允许的范围内,所以未对电缆本身进行更换。

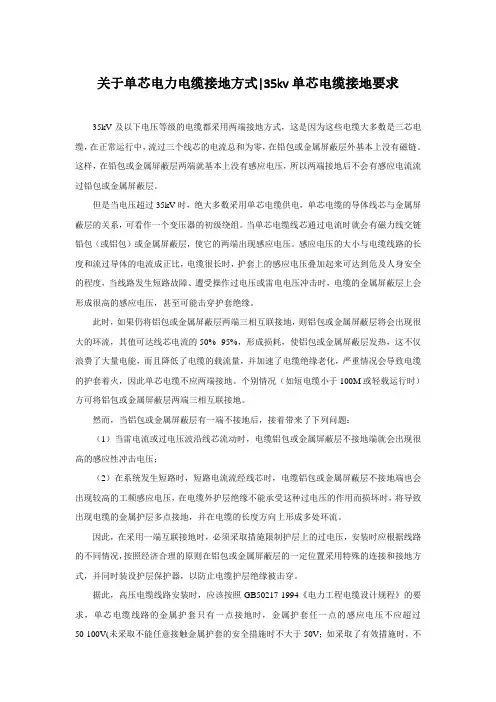

电力安全规程规定:电气设备非带电的金属外壳都要接地,因此电缆的铝包或金属屏蔽层都要接地。
通常35kV及以下电压等级的电缆都采用两端接地方式,这是因为这些电缆大多数是三芯电缆,在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。
但是当电压超过35kV时,大多数采用单芯电缆,单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层,使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比,电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。
此时,如果仍将铝包或金属屏蔽层两端三相互联接地,则铝包或金属屏蔽层将会出现很大的环流,其值可达线芯电流的50%--95%,形成损耗,使铝包或金属屏蔽层发热,这不仅浪费了大量电能,而且降低了电缆的载流量,并加速了电缆绝缘老化,因此单芯电缆不应两端接地。
[个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。
]然而,当铝包或金属屏蔽层有一端不接地后,接着带来了下列问题:当雷电流或过电压波沿线芯流动时,电缆铝包或金属屏蔽层不接地端会出现很高的冲击电压;在系统发生短路时,短路电流流经线芯时,电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压,在电缆外护层绝缘不能承受这种过电压的作用而损坏时,将导致出现多点接地,形成环流。
因此,在采用一端互联接地时,必须采取措施限制护层上的过电压,安装时应根据线路的不同情况,按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式,并同时装设护层保护器,以防止电缆护层绝缘被击穿。
据此,高压电缆线路安装时,应该按照GB50217-1994《电力工程电缆设计规程》的要求,单芯电缆线路的金属护套只有一点接地时,金属护套任一点的感应电压不应超过50-100V(未采取不能任意接触金属护套的安全措施时不大于50V;如采取了有效措施时,不得大于100V),并应对地绝缘。
如果大于此规定电压时,应采取金属护套分段绝缘或绝缘后连接成交*互联的接线。
为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压,应尽量采用交*互联接线。
对于电缆长度不长的情况下,可采用单点接地的方式。
为保护电缆护层绝缘,在不接地的一端应加装护层保护器。
由此可见,高压电缆线路的接地方式有下列几种:1.护层一端直接接地,另一端通过护层保护接地----可采用方式;2.护层中点直接接地,两端屏蔽通过护层保护接地---常用方式;3.护层交*互联----常用方式;4.电缆换位,金属护套交*互联---效果最好的接地方式;5.护套两端接地---不常用,仅适用于极短电缆和小负载电缆线路。
