07MS1011室外消火栓安装
消火栓安装施工方案
消火栓安装施工方案1. 引言本文档旨在提供一种消火栓安装的施工方案，以确保消火栓的正确安装和有效使用。
消火栓作为建筑物中的重要消防设施，对于火灾的控制和灭火具有关键性的作用。
因此，正确的施工方案对消防安全至关重要。
2. 执行标准消火栓的安装施工应符合国家相关标准和规定。
常用的标准有《建筑消防设施设计规范》和《建筑防火设计规范》等。
3. 施工准备在开始施工之前，应进行必要的准备工作，包括但不限于以下内容： - 确定消火栓安装位置：根据建筑布局和消防规范，确定消火栓的合适位置，使其易于使用和接近。
- 获取消火栓设备和配件：根据设计方案和需求，采购和准备好所需的消火栓设备和配件，确保其质量和可靠性。
- 安排施工团队：组织合适的施工团队，包括有相关经验和技能的工程师和技术人员。
4. 施工步骤4.1 确定消火栓支架位置在消火栓安装位置上确定消火栓支架位置，并进行标记。
根据设计方案和规范要求，确保支架的位置合适，方便消防救援人员接近。
4.2 固定消火栓支架使用适当的工具和材料，将消火栓支架固定在地面或墙壁上。
确保支架安装牢固，能够承受一定的压力，并且不会影响消火栓的正常操作。
4.3 安装消火栓主机根据设计方案，将消火栓主机与支架接合，确保连接牢固可靠。
在连接过程中，要注意消火栓主机的水管连接，确保不漏水。
4.4 安装消火栓控制阀门和压力表根据设计方案，将消火栓控制阀门和压力表等相关设备连接到消火栓主机上。
通过控制阀门，可以调节和控制水源的流量和压力，确保消防救援的需要。
4.5 安装消火栓喷头和喷嘴根据设计方案和消火栓布置图，将消火栓喷头和喷嘴等喷水设备连接到消火栓管道上。
确保连接牢固，不漏水，并符合设计要求。
4.6 连接供水管道将消火栓与建筑物供水管道连接起来。
确保连接管道的质量和密封性，以防止漏水和管道爆裂等危险。
4.7 进行漏水测试在施工完成后，进行漏水测试。
使用适当的方法和设备对消火栓进行漏水测试，确保其正常工作，并排除漏水问题。

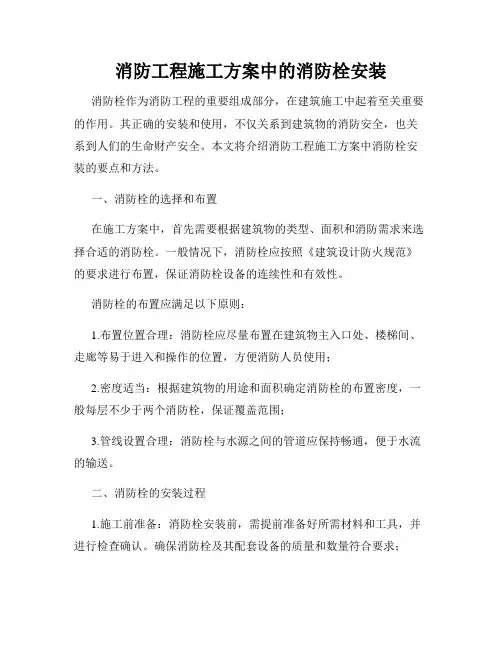

消防工程施工方案中的消防栓安装
消防工程施工方案中的消防栓安装消防栓作为消防工程的重要组成部分，在建筑施工中起着至关重要的作用。
其正确的安装和使用，不仅关系到建筑物的消防安全，也关系到人们的生命财产安全。
本文将介绍消防工程施工方案中消防栓安装的要点和方法。
一、消防栓的选择和布置在施工方案中，首先需要根据建筑物的类型、面积和消防需求来选择合适的消防栓。
一般情况下，消防栓应按照《建筑设计防火规范》的要求进行布置，保证消防栓设备的连续性和有效性。
消防栓的布置应满足以下原则：1.布置位置合理：消防栓应尽量布置在建筑物主入口处、楼梯间、走廊等易于进入和操作的位置，方便消防人员使用；2.密度适当：根据建筑物的用途和面积确定消防栓的布置密度，一般每层不少于两个消防栓，保证覆盖范围；3.管线设置合理：消防栓与水源之间的管道应保持畅通，便于水流的输送。
二、消防栓的安装过程1.施工前准备：消防栓安装前，需提前准备好所需材料和工具，并进行检查确认。
确保消防栓及其配套设备的质量和数量符合要求；2.定位标高：根据施工图纸要求，在施工现场标定消防栓的安装位置，确定标高并进行标记；3.开挖坑槽：按照标定位置，进行坑槽的开挖工作。
坑槽的尺寸应满足消防栓设备的安装要求，坑底应平整并做好防水措施；4.设备安装：按照设计要求，逐步安装消防栓设备。
首先安装立管，然后接好阀门、喷头、弯头等配件。
安装过程中需注意紧固件的牢固性和管道的连接密封性；5.连接管线：将消防栓与水源之间的管线进行连接。
管线连接采用焊接或螺纹连接方式，确保连接牢固，并进行必要的试压工作；6.调试与验收：安装完成后，进行消防栓设备的调试工作，确保阀门操作灵活、流量和喷射距离满足要求。
最后进行验收工作，确保消防栓设备达到安全使用标准。
三、消防栓的日常维护安装完成后，消防栓的日常维护和检修工作十分重要。
消防栓的维护工作包括定期检查、保养和灭火器具的配备和更换等。
1.定期检查：定期对消防栓设备进行检查，包括检查阀门的开关灵活性、喷头的疏通性、管道的密封性等。
室外消火栓安装方法标准范本
操作规程编号：LX-FS-A24830 室外消火栓安装方法标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑室外消火栓安装方法标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
消火栓安装见国标01S201进行。
消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1米。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。

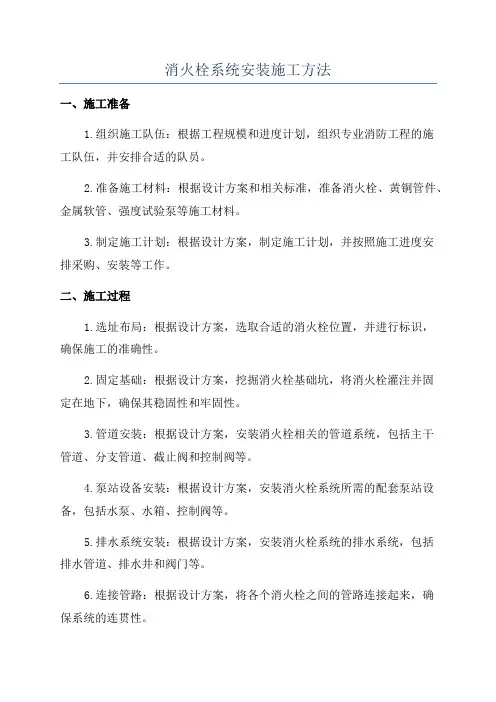

消火栓系统安装施工方法
消火栓系统安装施工方法一、施工准备1.组织施工队伍：根据工程规模和进度计划，组织专业消防工程的施工队伍，并安排合适的队员。
2.准备施工材料：根据设计方案和相关标准，准备消火栓、黄铜管件、金属软管、强度试验泵等施工材料。
3.制定施工计划：根据设计方案，制定施工计划，并按照施工进度安排采购、安装等工作。
二、施工过程1.选址布局：根据设计方案，选取合适的消火栓位置，并进行标识，确保施工的准确性。
2.固定基础：根据设计方案，挖掘消火栓基础坑，将消火栓灌注并固定在地下，确保其稳固性和牢固性。
3.管道安装：根据设计方案，安装消火栓相关的管道系统，包括主干管道、分支管道、截止阀和控制阀等。
4.泵站设备安装：根据设计方案，安装消火栓系统所需的配套泵站设备，包括水泵、水箱、控制阀等。
5.排水系统安装：根据设计方案，安装消火栓系统的排水系统，包括排水管道、排水井和阀门等。
6.连接管路：根据设计方案，将各个消火栓之间的管路连接起来，确保系统的连贯性。
7.强度试验：在施工完毕后，进行消火栓系统的强度试验，确保系统的正常运行和泄漏防止。
8.防腐处理：对于管道和其他金属材料，进行防腐处理，增加其使用寿命和耐腐蚀性。
9.通水试验：强度试验合格后，进行通水试验，测试系统的稳定性和正常工作情况。
三、验收与维护1.验收：施工完毕后，进行消火栓系统的验收工作，确保系统符合相关标准和设计要求。
2.培训：对使用人员进行消火栓系统的使用操作培训，使其能够熟练掌握系统的使用方法和注意事项。
3.维护：定期进行消火栓系统的维护保养工作，包括检查管道的漏损情况、保证截止阀和控制阀的灵活性等。
消火栓系统安装施工是一项复杂而又重要的工程，需要专业施工队伍和严格按照设计方案进行实施。
通过正确的安装施工方法，可以确保消火栓系统的正常工作和可靠性，为灭火工作提供必要的保障。
同时，在验收和维护期间，定期检查消火栓系统的运行情况，加强日常维护工作，确保其长期的有效运行。
室外消火栓安装方法正式样本
文件编号：TP-AR-L7984There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________室外消火栓安装方法正式样本室外消火栓安装方法正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
消火栓安装见国标01S201进行。
消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用 MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1米。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
室外地上式消火栓甲型安装时，其放水口应用粒径为 20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。
铺设渗水层时，应保护好放水弯头，以免损坏。
室外消火栓安装方法正式版
室外消火栓安装方法正式版Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.室外消火栓安装方法正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。
文档可以直接使用，也可根据实际需要修订后使用。
消火栓安装见国标01S201进行。
消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为 0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用 MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1米。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
室外地上式消火栓甲型安装时，其放水口应用粒径为 20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。
铺设渗水层时，应保护好放水弯头，以免损坏。
室外地上式消火栓乙型安装时，应将消火栓自带的自动放水弯头堵死，在消火栓井内另设放水龙头。
室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
污水图集名称2009
CJJ 101-2004
埋地高密度聚乙烯中空壁缠绕结构排水管道工程技术规范
DBJ/T15-33-2003
埋地硬聚乙烯缠绕式排水管道工程技术规程
DBJ/T15-44-2005
纤维缠绕玻璃钢管道安装设计与施工
埋地给水钢管道水泥砂浆衬里技术标准
CECS 10:89
06MS201-3/23
Φ1250圆形砖砌污水检查井（盖板式）
06MS201-3/24
Φ1250圆形混凝土污水检查井
06MS201-3/25
Φ1500圆形砖砌污水检查井（盖板式）
06MS201-3/27
Φ1500圆形混凝土污水检查井
06MS201-3/28
矩形直线砖砌雨水检查井
06MS201-3/31
矩形直线混凝土雨水检查井
06MS201-3/32
矩形90°三通砖砌雨水检查井
06MS201-3/33
矩形90°三通混凝土雨水检查井
06MS201-3/34
矩通混凝土雨水检查井
06MS201-3/36
矩形直线砖砌污水检查井
06MS201-3/37
06MS201-8/54
球墨铸铁雨水口井圈
06MS201-8/55
钢铬板雨水口箅子
06MS201-8/59
钢铬板雨水口井圈
06MS201-8/60
球墨铸铁雨水口箅子Ⅲ型
06MS201-8/61
球墨铸铁雨水口箅子Ⅳ型
06MS201-8/62
排水管道出水口
06MS201-9
八字式管道出水口（砖）
06MS201-9/3
06MS201-3/65
扇形混凝土污水检查井（120°）
室外消火栓安装
第一节室外消火栓安装（一）总说明<1>设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T9119<2>适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
<3>消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。
<4>消火栓的结构及特点<4.1>消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
<4.2>消火栓进水口采用法兰连接。
<4.3>消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
<4.4>检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
<4.5>压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
<4.5.1>压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
<4.5.2>压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
<4.5.3>钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
<4.6>为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
<4.7>消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
<4.8>法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
地下式室外消火栓深装和浅装的区别
地下式室外消火栓深装和浅装的区别
地下式室外消火栓深装和浅装的区别是什么?地下式室外消火栓深浅跟地面的距离比较深，反之浅装跟地面的距离比较小，具体
参照《安装工程预算常用定额项目对照图示》和《07MS101》
支管浅装：消火栓安装在支管上且管道覆土深度小于等于1000mm。
支管深装：消火栓安装在支管上且管道覆土深度大于
1000mm。
室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火，是扑救火灾的重要消防设施之一。
室外消火栓，传统的有地上式消火栓、地下式消火栓，新型的
有室外直埋伸缩式消火栓。
地上式在地上接水，操作方便，但易被碰撞，易受冻;地下式防冻效果好，但需要建较大的地下井室，且使用时消防队员要到井内接水，非常不方便。
室外直埋伸缩式消火栓平时消火栓压回地面以下，使用时拉出地面工作。
比地上式能避免碰撞，防冻效果好;比地下式操作方便，直埋安装更简单。
是非常新型的先进的室外消火栓。
温馨提示，地下式室外消火栓深装和浅装区别我们有了一定的认识，要时刻关注这些生活安全知识，如果你还想要了解消防设施的正确使用方法，那么就可以为你解答。
室外消火栓系统安装
(3)所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。
(4)主要器具和设备必须有完整的安装使用说明书。
(5)管道使用的配件的压力等级、尺寸规格等应和管道配套。
三 施工工艺
（一）热熔连接操作工艺
(2)已有经过审批的施工组织设计，并向施工人员交底。(3)技术人员向施工班源自进行技术交底，使施工人员掌握操作工艺
（二）主要机具
(1)机具：热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、管剪、切割机、试压泵等
(2)量具：水准仪、水平尺、钢卷尺、钢板尺、角尺、线坠、压力表等。
二材料质量控制
(1)工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件
(2)消火栓管道的安装分支管安装和干管安装两种形式，要根据现场的实际地理情况选用。
(3)安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
(4)消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为的采用法兰连接，压力为的采用承插连接。
(5)消火栓没有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水。
6加热板温度达到设定值后，放入机架，施加规定的压力，直到两边最小卷边达到规定高度时，压力减小到规定值（管端两面与加热板之间刚好保持接触，进行吸热），时间达到后，松开活动架，迅速取出加热板，然后合拢两管端，其切换时间尽量缩短，冷却到规定时间后，卸压，松开卡瓦，取出连接完成的管材。
（二）其他工艺
(1)室外消火栓、消防消防水泵接合器的安装应参照标准图01S201、99S203。
检验方法：观察和尺量检查。
消火栓箱及消火栓的安装方法
消防施工】消火栓箱及消火栓的安装方法消火栓箱及消火栓的安装方法：一、材料要求：1、消火栓箱体的规格类型应符合设计要求，2、箱体表面平整、光洁。
金属箱体无锈蚀、划伤，3、箱门开启灵活，4、箱体方正，5、箱内配件齐全。
6、栓阀外形规矩，无裂纹，7、启闭灵活，8、关闭严密，9、密封填料完好，10、有产品出厂合格证。
二、主要机具：套丝机、砂轮机、电锤、电焊机、电动试压泵等机械。
套丝扳、管钳、台钳、压力钳、手锤、钢锯和扳手等工具。
三、作业条件：消火栓主立管安装完毕，甩口正确，试压完毕;消火栓预留孔洞的位置、尺寸要正确，土建墙面抹灰完成;消火栓安装所需要的基准线应测定并标明。
四、操作工艺：工艺流程：安装准备─→消火栓支管安装─→消火栓箱安装─→消火栓安装─→消火栓配件安装。
1.1、安装准备1.2、：认真熟悉图纸，检查预留孔洞是否正确，检查管材、管件、阀门、消火栓箱等是否符合设计要求和质量标准。
要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。
1.3、支管安装：消火栓支管采用热镀锌钢管丝扣连接，根据抹完灰的墙面准确量出支管甩口位置尺寸。
然后下料进行丝扣加工，丝扣加工长度为11-12扣，长度为24mm，丝扣不能过硬或过软，丝扣过硬容易损坏管件，丝扣过软容易漏水。
支管安装后，甩口处临时加上丝堵以防止掉进杂物。
1.4、消火栓箱安装：消火栓箱体安装要找正确坐标、位置、尺寸等。
消火栓箱体底距地标高为88cm，消火栓箱体安装必须垂直方正，上下垂直度偏差不得超过2mm，箱体固定时，先找出土建结构的钢筋，与箱体外预留的焊接点焊接牢固。
1.5、消火栓安装：消火栓安装时，不要用力过大，以免损坏阀体，阀体距箱体后面为100mm，距侧面为200mm，偏差不得超过5mm，阀体中心距地为1.1m，允许偏差1cm。
五、质量标准：箱式消火拴的安装，栓口朝外，阀门距地面、箱壁的尺寸必须符合施工要求。
六、允许偏差项目：消火栓阀门中心距地面为1.1m，允许偏差10mm，阀门距箱侧面为200mm，距箱后面为100mm，允许偏差5mm。
室外消火栓施工方案
室外消火栓施工方案（1）检查管道、阀门、消火栓：安装前对管网、阀门、消火栓进行外观检查，以确定是否可用。
（2）管网安装：1）施工前应清除管子内外的脏物异物、校直管子等。
2）埋地管道安装前必须进行防腐处理。
3）管道采用热镀锌钢管，DN≤100mm的采用丝扣连接,连接后外露丝扣应刷红丹两道,外刷银粉漆两道，外露麻丝应清理干净,管道连接不得有缩口现象。
管道直径大于100mm的采用卡箍。
焊工应持有焊工证,焊接完毕应清除管道上溶渣及其它焊接残留杂质,并对焊缝进行外观检查,不允许焊接表面有列缝、气孔、夹渣、溶合性飞溅、咬边、接头错位等，焊缝应进行防腐处理。
4）管道在安装中断时应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。
5）埋地部分管道刷冷底子油二道，热沥青两道。
（3）室外消火栓安装按国标和省标（4）水泵接合器安装1）水泵接合器的组装应按接口,本体及联接管,止回阀,安全阀,放入管控制阀的顺序进行,止回阀的安装方向应保证消防水能从水泵接合器口进入系统.地下连接管道应防腐。
2）水泵接合器,应有与室外消火栓相区别的标志。
（5）系统试压：1）系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证工程质量。
2）试压用压力表必须已经校验,精度不低于1.5级,表的刻度值为最大被测压力的1.5倍,压力表不少于2只。
3）试压前,应对不能参加试压的设备加以隔离,系统试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺陷,重新再试。
4）系统试验完毕后,应及时无遗漏地拆除所有临时盲板及管道,并与记录核对无误。
5）水压强度试度试验压力在压力小于或等于1.0MPa时,应为工作压力的1.5倍并不应低于1.2MPa。
当工作压力大于1.0MPa时应为工作压力加0.4Mpa，本工程试验压力为1.2MPa。
测压点应该在管道系统最低部位,对管网注水时,应将管网内空气排净,然后缓慢升压,达到试验压力后稳压30分钟,目测无泄漏,无变形,无压降为合格。
