特种加工技术 副本
特种加工技术复习
特种加工技术课程复习1，在淬火钢模具上加工一个直径5mm、深5mm 的定位销孔？答：如果是通孔，可以采用电火花加工或者线切割，如果是盲孔，只能采用电火花加工。
2，在厚l0mm的硬质合金刀具上加工一个四方形或六角形的型孔？答：如果是通孔，可以采用电火花加工或者线切割，如果是盲孔，只能采用电火花加工。
3，在中碳钢的气动、液压元件上加工一个直径0.8-1mm、深100 mm 的小孔？答：用电火花深孔加工。
4，在0.2mm 厚的不锈钢板上加工出一排直径为(0.1士0.03)mm 的小孔？答：激光加工。
5，在0.2 mm 厚的钨箔上加工出直径为(0.05土0.02)mm 的微孔？答：电子束加工。
6. 试举出几种因采用特种加工工艺之后，对模具的可加工性和结构工艺性产生重大影响的实例。
答：电火花型腔加工、电火花线切割加工和模具材料硬度无关，因此，模具使用磨损需要加工时，可以不必退火，直接进行电火花加工；同样，模具使用磨损需要加工时，可以不必退火，直接采用高速切削加工。
可以提高模具加工速率一倍以上，并且避免了模具淬火变形。
模具上的小孔、窄槽等结构，必须在模具淬火前完成加工，但是，淬火时，小孔、窄槽等结构容易造成开裂。
采用特种加工技术，可以在模具淬火后加工小孔、窄槽等结构。
7. 常规加工工艺和特种加工工艺之间有何关系？应该如何正确处理常规加工和特种加工之间的关系？答：一般而言，常规工艺是在切削，磨削，研磨等技术进步中形成和发展起来的行之有效的实用工艺，而且今后也始终是主流工艺。
但是随着难加工的新材料，复杂表面和有特殊要求的零件愈来愈多，常规，传统工艺必然会有所不适应。
所以可以认为特种加工工艺是常规加工工艺的补充和发展。
特种加工工艺可以在特定的条件下取代一部分常规加工工艺，但不可能取代和排斥主流的常规加工工艺。
8. 有没有可能或在什么情况下可以用工频交流电源作为电火花加工的脉冲直流电源？在什么情况下可用直流电源作为电火花加工用的脉冲直流电源？答：如提示所述，在不需要“极性效应”，不需要考虑电极损耗率等的情况下，可以直接用220V的50HZ交流电作为脉冲电源进行轧辊电火花对磨和齿轮电火花跑合等。
特种加工技术
机 械 工 程 导 论
第五节
超声波加工
二、超声波加工的特点、方法及应用 1、超声波加工适合于加工各种脆硬材料，材料越是脆硬，越适宜 超声波加工； 2、超声波可用于加工薄壁、薄片等易变形零件，加工精度高； 3、超声波加工设备简单，但生产效率低。
加工方法可采用超声波直接加工、超声波旋转加工、超声 波机械复合加工、超声波焊接、涂覆、清洗等。
机 械 工 程 导 论
第三节
电解加工
电解加工有叫电化学加工， 包括从工件上去除金属的电解 加工和向工件上沉积金属的电 镀、涂覆加工两大类 一、电解加工的基本原理 二、电解加工的基本概念 生产率、极间间隙、电解 液、加工精度和表面质量
机 械 工 程 导 论
第三节
电解加工
三、电解加工的特点、方法和应用
一、激光加工的基本原理
机 械 工 程 导 论
第四节
激光加工
二、激光加工的特点、方法及应用
1.可以加工各种金属材料和非金属材料; 2.激光加工不需要工具，易实现加工过程自动化; 3.激光可透过玻璃等材料对工件进行加工; 4.可以实现精密微细加工; 5.激光可以进行表面热处理、焊接、切剖、打孔、雕刻 及微细加工等多种加工。
机 械 工 程 导 论
第十四章 特种加工
第一节 概 述
特种加工是指采用电能、化学能、光能、卢能、热能、 以及电子、离子等不同能源，区别于传统的切削加工方法， 也称为非传统加工。
常用特种加工方法有：电火花加工、电 解加工、激光加工、超声波加工、电子束加工、 离子束加工等。
机 械ห้องสมุดไป่ตู้工 程 导 论
第二节
电火花加工
电火花加工是模具加工的重要方法，常用的有电火花 成形和电火花线切割两种。
特种加工技术
特种加工技术1. 引言特种加工技术是指在工业生产过程中，利用先进的加工设备和工艺，对特殊材料或特殊形状的零件进行加工加工的技术方法。
特种加工技术在许多领域中都有广泛的应用，如航空航天、汽车制造、船舶建造等。
本文将介绍几种常见的特种加工技术，包括电火花加工、激光加工以及电化学加工。
2. 电火花加工电火花加工是一种利用电火花放电来进行加工的技术。
该技术主要用于加工高硬度和脆性材料，如硬质合金、陶瓷等。
其工作原理是利用高压脉冲电流在工件表面产生电火花放电，从而烧蚀掉工件表面的材料。
通过控制放电的时间和能量，可以实现对工件的精细加工。
电火花加工具有以下几个优点： - 能够加工高硬度和脆性材料； - 加工过程中不会产生机械应力； - 可以实现复杂形状的加工。
然而，电火花加工也存在一些限制：- 加工效率相对较低；- 加工精度受到局限。
3. 激光加工激光加工是利用高能量密度的激光束对工件进行加工的技术。
激光加工可以通过烧蚀、熔化、汽化等方式来剥离工件表面的材料。
激光加工具有以下几个特点： - 高加工精度和加工质量； - 高加工速度； - 可以实现对不同材料的加工。
激光加工在航空航天、汽车制造等领域有广泛的应用。
例如，在飞机制造中，激光加工可以用于切割、焊接、打孔等工艺操作。
激光加工的应用还面临一些挑战： - 高能量激光设备的成本较高； - 对工件材料的适应性有限。
4. 电化学加工电化学加工是利用电化学反应对工件进行加工的技术。
它通过在电解液中施加电压，使得工件表面发生氧化、溶解等反应，从而实现加工目的。
电化学加工具有以下优点： - 加工精度高； - 加工过程中不会产生机械应力； - 可以加工高硬度和脆性材料；电化学加工主要用于微小零件加工、细微结构加工、薄板加工等领域。
例如，在电子芯片制造中，电化学加工可以用于进行微细线路的蚀刻。
然而，电化学加工也存在一些限制： - 加工速度较慢； - 加工尺寸受到限制。
5. 总结特种加工技术在现代工业中起着重要作用。
特种加工技术
• 2. 超声波加工的特点和应用 • (1) 超声波加工主要适于加工各种硬脆材料，特别是不导
• 图是利用固体激光器加工的原理示意图。当激 光工作物质(如红宝石、钕玻璃和掺钕钇铝石 榴石等)受到光泵(即激励脉冲氙灯)的激发后， 吸收特定波长的光，在一定条件下可形成工作 物质中的亚稳态粒子数大于低能级粒子数的状 态，这种现象称为粒子数反转。此时，一旦有 少数激发粒子自发辐射发出光子，即可感应所 有其它激发粒子产生受激辐射跃迁，造成光放 大。并通过谐振腔的反馈作用产生振荡，由谐 振腔一端输出激光。通过透镜将激光束聚焦到 待加工表面上，即可对工件进行加工。
好、无残余应力和毛刺； • (5) 加工中阴极损耗小，一般可加工上千个零件； • (6) 因影响电解加工的因素很多，故难于实现高
精度的稳定加工。尺寸精度低于电火花加工，且 不易控制，一般型孔加工为：0.03~0.05mm，型 腔加工为0.05~0.2mm； • (7) 电解液对机床有腐蚀作用，设备费用高，电 解产物的处理和回收较困难，污染较严重。
砂带磨削
• 利用高速运转的环形砂带加工工件表面的 磨削。一般在砂带磨床上进行。 砂带围绕 在具有一定弹性的压轮和张紧轮上，由压 轮驱动回转作连续切削运动，工件放在传 送带或工作台上作进给运动。当工件接触 砂带或通过压轮下的磨削区时，即被砂带 磨去表面的一层材料
• 砂带磨削具有许多其它磨削加工方式所不 具备的优势：①磨削效率高达96%，是所 有磨削加工方式中最高的；②磨削比高(比 砂轮磨削高10倍以上)；③可实现磨削、研 磨、抛光等多重加工效果，加工精度高，
特种加工技术(第二版)章 (4)

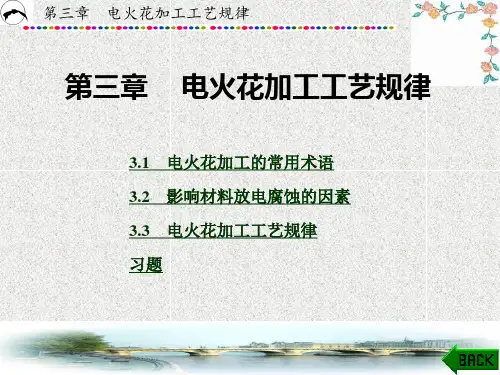

第三章 电火花加工工艺规律
16．加工电流I(A)
加工电流是加工时电流表上指示的流过放电间隙的平均电 流。加工电流精加工时小，粗加工时大，间隙偏开路时小，间 隙合理或偏短路时则大。
17．短路电流Is(A)
短路电流是放电间隙短路时电流表上指示的平均电流。它 比正常加工时的平均电流要大20%～0%。
第三章 电火花加工工艺规律
第三章 电火花加工工艺规律
13．开路电压或峰值电压(V)
开路电压是间隙开路和间隙击穿之前td时间内电极间的最
高电压(见图3-2)。一般晶体管方波脉冲电源的峰值电压=60～ 80 V，高低压复合脉冲电源的高压峰值电压为175～ 300 V。峰值电压高时，放电间隙大，生产率高，但成型复制 精度较差。
第三章 电火花加工工艺规律
3) 短路(短路脉冲) 放电间隙直接短路，这是由于伺服进给系统瞬时进给过多 或放电间隙中有电蚀产物搭接所致。间隙短路时电流较大，但 间隙两端的电压很小，没有蚀除加工作用。
第三章 电火花加工工艺规律
4) 电弧放电(稳定电弧放电) 由于排屑不良，放电点集中在某一局部而不分散，导致局 部热量积累，温度升高，如此恶性循环，此时火花放电就成为 电弧放电。由于放电点固定在某一点或某一局部，因此称为稳
第三章 电火花加工工艺规律
4．脉冲间隔to(μs)
脉冲间隔简称脉间或间隔(也常用OFF、TOFF表示)，它是两 个电压脉冲之间的间隔时间(如图3-2所示)。间隔时间过短， 放电间隙来不及消电离和恢复绝缘，容易产生电弧放电，烧伤 电极和工件；脉间选得过长，将降低加工生产率。加工面积、 加工深度较大时，脉间也应稍大。
第三章 电火花加工工艺规律
5．放电时间(电流脉宽)te(μs)
数控特种加工技术复习
数控特种加工技术复习一、填空题1．特种加工要紧使用机械能以外的其他能量去除工件上多余的材料，以达到图样上全部技术要求。
2．特种微细加工技术有望成为三维实体微细加工的主流技术。
3．电火花加工的表面质量要紧是指被加工零件的表面粗糙度、表面变质层、表面力学性能。
4．电火花线切割是利用连续移动的金属丝作为工具电极，电极由数控装置操纵按预定的轨迹进行脉冲放电切割零件的加工方法。
5．电火花成型加工的自动进给调节系统，要紧包含伺服进给操纵系统与参数操纵系统。
6．电火花加工机床要紧由机床本体、脉冲电源、自动进给调节装置、工作液过滤与循环系统、数控系统等几部分构成。
7．平动头是一个使装在其上的电极能产生向外机械补偿动作的工艺附件，是为解决修光侧壁与提高其尺寸精度而设计的。
8．数控电火花机床数控摇动的伺服方式有自由摇动、步进摇动、锁定摇动。
9．电火花机床的常见功能有回原点操作功能、置零功能、接触感知功能及其他常见功能。
10．电火花加工中，工作液循环方式包含冲油式与抽油式。
11．电火花加工是将工具电极形状复制到工件上的一种工艺方法。
12．电火花型腔加工的工艺方法有单电极平动法、多电极更换法、分解电极法、手动侧壁修光法与简单电极数控创成法等。
13．电火花加工中当电流一定时，脉冲宽度愈大，单个脉冲的能量就越大，则加工速度就越高。
14．国内线切割程序常用格式中慢走丝机床普遍使用ISO格式，快走丝机床大部分使用3B格式。
15．在电火花加工中，提高电蚀量与加工效率的电参数途径有提高脉冲频率、增加单个脉冲能量、减少脉冲间隔。
16．电火花加工中常用的电极结构形有整体式、组合式与镶拼式等。
17．电极的制造方法有切削加工、线切割加工与电铸加工。
18．快走丝机床的工作液是专用乳化液、慢速走丝机床则大多使用去离子水。
19．快速走丝线切割机床与慢速走丝线切割机床的分类根据是电极丝的走丝速度。
20．线切割机床走丝机构的作用是使电极丝以一定的速度运动，并保持一定的张力。
特种加工技术复习
一、判断题1．电化学反应时，金属的电极电位越正，越易失去电子变成正离子溶解到溶液中去。
【×】2．法拉第电解定律认为电解加工时电极上溶解或析出物质的量与通过的电量成正比，它也适用于电镀。
【√】3．电火花加工中粗加工时工件常接（正）极，精加工时工件常接（负）极。
【×】4．用硬质合金车刀进行精密切削时，切削速度对切削力的影响很明显。
【×】5．电致伸缩微量进给装置的三大关键技术是电致伸缩传感器、微量进给装置的机械结构及其驱动电源。
【√】6．电子束加工是利用电能使电子加速转换成动能撞击工件，又转换成热能来蚀除金属的。
【√】7．电火花线切割加工中，电源可以选用直流脉冲电源或交流电源。
【×】8．实验研究发现，金刚石刀具的磨损和破损主要是由于111晶面的微观解理所造成的。
【√】9．对于黑色金属、硬脆材料等的精密与超精密加工，目前主要应用金刚石刀具进行切削加工。
【×】10．与电火花加工、电解加工相比，超声波加工的加工精度高，加工表面质量好，但加工金属材料的效率较低。
【√】11．电解加工是利用金属在电解液中阴极溶解作用去除材料的，电镀是利用阳极沉积作用进行镀覆加工的。
【×】12．氯化钠电解液在使用中，氯化钠成分不会损耗，不必经常添加补充。
【√】13．由于离子的质量远大于电子，故离子束加工的生产率比电子束高，但表面粗糙度稍差。
【×】14．金刚石(110)晶面微观强度最高。
【√】15．在超精密磨削时，如工件材料为硬质合金，则需选用超硬磨料砂轮。
【√】16．电解加工时，串连在回路中的降压限流电阻使电能变成热能而降低电解加工的电流效率【×】17．等脉冲电源是指每个脉冲在介质击穿后所释放的单个脉冲能量相等。
对于矩形波等脉冲电源，每个脉冲放电持续时间相同【√】18．电火花加工是非接触性加工，所以加工后的工件表面无残余应力。
【√】19．最小切入深度与刀具的刃口半径有关。
第一节-特种加工技术
2.电火花加工的局限性：
(1)电火花加工生产效率低。 (2)被加工的工件只能是导体. (3)存在电极损耗,这就影响了成型精度。 (4)加工表面有变质层。 (5)加工过程必须在工作液中进行。电火花加工时 放电部位必须在工作液中,否则将引起异常放电。 (6)线切割加工有厚度极限。
60年代初,上海科学院电工研究所成功研制了我国第一台靠模仿形电 火花线切割 机床。随后又出现了具有我国特色的冷冲模工艺,即直接采用凸模打凹 模的方法,使凸凹模配合的均匀性得到了保证,大大简化了工艺过程。
60年代末,上海电表厂张维良工程师在阳极切割的基础上发明了我国 独有的高速走丝线切割机床。上海复旦大学研制出电火花线切割数控 系统。
电火花加工
一、加工原理
电火花加工是利用浸在工作液中的两极间脉冲放电时 产生的电蚀作用蚀除导电材料的特种加工方法，又称放电 加工或电蚀加工，英文简称EDM.
电火花加工的基本概念和特点
电火花加工的基本概念：
电火花加工又称放电加工（Electrical Discharge Machining 简称EMD）。它是在加工过程中,使工具和工件 之间不断产生脉冲性的火花放电,靠放电时产生的局部、瞬时 的高温将金属蚀除下来。这种利用火花放电产生的腐蚀现象 对金属材料进行加工的方法叫电火花加工。
国外电火花加工的发展
目前计算机技术广泛应用于工业领域,电火花加工实 现了数控化和无人化。美国、日本的一些电火花加工设 备生产公司依靠其精密机械制造的雄厚实力,通过两轴、 三轴和多轴数控系统、自动工具交换系统及采用多方向 伺服的平动、摇动方案,解决了电火花加工技术中一系列 实质性的问题。随着具有高精度、高刚度、高自动化、 高加工表面粗糙度的机床不断出现,使加工的功能及范围 不断扩大。如今,在国际上,电火花加工可以加工大至数十 吨重的模具和零件,小至只有几微米的微孔。
特种加工实习报告
特种加工实习报告在过去的一段时间里，我有幸参加了特种加工实习，这是一次难忘的经历。
特种加工技术是一种采用电磁、声、光等无形能量进行加工的方法，它不同于传统的机械加工方式，给我留下了深刻的印象。
在实习期间，我们学习了多种特种加工技术，如电火花加工、激光加工和超声波加工等。
这些技术都有着独特的原理和应用领域。
例如，电火花加工是利用电火花放电的高温来熔化金属，从而达到切割或加工的目的。
而激光加工则是利用激光的高能量瞬间作用于材料表面，使其蒸发或熔化，实现精确切割和加工。
超声波加工则是利用超声波的振动来破碎或塑性变形材料，达到加工的效果。
在实习过程中，我深刻体会到了特种加工技术的优势和特点。
首先，特种加工技术能够实现高精度和高表面质量的加工，这是传统机械加工难以达到的。
其次，特种加工技术能够加工硬质材料和复杂形状的工件，拓宽了加工材料的范围。
此外，特种加工技术具有较小的加工变形和热影响区，能够更好地保持材料的性能。
然而，特种加工技术也存在一些局限性。
例如，设备的成本较高，加工速度相对较慢，对操作人员的技术要求较高等。
因此，在实际应用中，需要根据具体情况选择合适的加工方法，权衡其优缺点。
在实习期间，我们不仅学习了理论知识，还亲自动手进行了实践操作。
通过实际操作，我更加深入地理解了特种加工技术的原理和应用。
我也意识到了安全的重要性，严格按照操作规程进行操作，确保了自己和他人的安全。
通过这次实习，我不仅学到了特种加工技术的知识和技能，还培养了自己的观察能力、动手能力和解决问题的能力。
我相信这些知识和技能将对我未来的学习和工作产生积极的影响。
我将继续努力学习和探索，不断提升自己的专业素养，为将来的工作做好准备。
总之，特种加工实习是一次难忘的经历。
通过实习，我对特种加工技术有了更深入的了解，收获了许多宝贵的知识和技能。
我将珍惜这次实习的机会，继续努力学习，为将来的发展做好充分的准备。
特种加工技术3篇
特种加工技术第一篇：电火花加工技术电火花加工技术是一种非常重要的特种加工技术，它以高频脉冲电能作为能源，经过放电、溶化、冷却等过程，将工件表面沉积的金属材料割蚀掉，从而形成所需的形状，提高了工件的精度和表面质量。
电火花加工技术的应用范围非常广泛，比如模具制造、航空航天等领域都会应用到。
电火花加工加工的主要流程包含下面几个部分：1.选择加工材料首先需要选择合适的材料进行加工，一般选择硬质、难加工的材料，比如金属、合金、陶瓷等材料。
这些材料通常比较难以被传统机械加工加工得到精确的形状，因此需要采用电火花加工技术。
2.制备加工图纸制备加工图纸时需要考虑到加工对象的纹理方向，即加工时产生的毛刺以及表面光洁度。
同时还要准确测量加工对象的尺寸，确保在加工时不会出现误差。
3.选择合适的工具选择合适的电极和电火花加工机，根据加工对象的形状和要求选择合适的电极，以及根据加工对象的尺寸和形状选择合适的加工机型号。
4.设定电火花加工参数根据加工对象的不同，需要设定不同的加工参数，比如放电电压、电流、脉冲持续时间等。
同时还需要选择合适的冷却液和步进电机等辅助设备。
5.进行电火花加工进行电火花加工时需要根据工艺流程严格执行，控制加工的速度和时间，以确保加工过程中的安全性和质量。
总之，电火花加工技术在现代工业加工中起着很重要的作用。
随着科技的不断进步和工业的不断发展，电火花加工技术将会有更广泛的应用。
第二篇：激光加工技术激光加工技术是一种高端的特种加工技术，它将激光束聚焦到工件上，利用高能量激光束对材料进行加工、切割、焊接等工艺来得到精确的形状。
激光加工技术被广泛应用于精密机械、电子、光学、航空航天等领域，其优点在于精度高、速度快、加工面平整、精度高以及适用范围广等等。
激光加工技术的主要步骤包括以下几个部分：1.选择合适的材料激光加工技术主要适用于金属、塑料、石英、陶瓷等材料的加工，选择合适的材料能够提高加工效率和加工质量。
特种加工技术复习题
特种加工技术复习题特种加工技术习题一、每节课件单选题1、关于特种加工，以下叙述不正确的是( A ) A、特种加工效率比常规加工高B、特种加工提高了材料的可加工型C、特种加工不主要依靠机械能D、在特种加工中，工具和工件之间不存在显著的切削力2、关于电火花加工，以下叙述不正确的是( D ) A、电火花加工只能加工导电材料B、在电火花加工中，工具电极和工件电极不接触C、火花放电是间歇性放电D、电火花线切割可以加工盲孔3、在电火花成型设备中，自动进给调节系统的作用是( D ) A、调节放电电流的大小B、调节脉冲宽度C、调节放电参数D、调节放电间隙和放电参数4、在数控电火花机床的程序编制中，G80代码的含义是( C ) A、忽略接触感知B、定义坐标系C、接触感知D、移动到原点和当前位置的一半5、快速走丝线切割机床的电极丝做高速往复运动，一般走丝速度为( B )A、6-8m/sB、8-10m/sC、高于20m/sD、高于30m/s6、电火花机床在窄脉冲条件下加工时，应采用( A ) A、正极性加工B、负极性加工C、粗加工用正极性，精加工用负极性D、粗加工用负极性，精加工用正极性7、在电火花加工中，同一电极长度相对损耗大小为( D ) A、电极各处相对损耗相同B、边损耗>角损耗>端面损耗C、端面损耗>角损耗>边损耗D、角损耗>边损耗>端面损耗8、在电火花加工中，如果脉冲宽度增大，那么( A )A、加工速度?、电极损耗?、表面粗糙度?B、加工速度?、电极损耗?、表面粗糙度?C、加工速度?、电极损耗?、表面粗糙度?D、加工速度?、电极损耗?、表面粗糙度?9、在电火花穿孔加工中，以下哪项不是直接法加工的优点( A ) A、可以自由选择电极材料，电加工性能好B、可以获得均匀的配合间隙，模具质量高C、无需另外制作电极D、无需修配工作，生产效率高10、对于形状复杂，制造困难的电极应采用( C )结构形式 A、整体电极B、组合电极C、镶拼式电极D、以上都不是11、电极与凸模联合成型磨削时，其共同截面的公差应取为凸模公差的( A )A、1/2-2/3B、1/3-2/3C、1/3-1/2D、1/2-1/112、在电火花加工中，下面哪项不属于电极定位的工作( D ) A、电极的装夹与校正B、工件的装夹与校正C、电极相对于工件定位D、工件预加工13、在电火花加工中，确定加工条件的第一个因素是( B ) A、表面粗糙度B、要加工部分在工作面的投影面积大小C、加工精度D、加工速度14、下列各项中对电火花加工精度影响最小的是( B ) A、放电间隙B、加工斜度C、工具电极损耗D、工具电极直径15、在线切割加工中，如果峰值电流变大，那么加工速度( A ) A、先变大随后再变小B、不变C、变小D、变大16、快走丝线切割加工时，加工工件表面往往会出现黑白交错相间的条纹,具体是( C )A、上次放电如呈现白色，那么下次放电呈现黑色B、电极丝进口处呈白色，出口处呈黑色C、电极丝进口处呈黑色，出口处呈白色D、以上都不正确17、在3B格式线切割编程中，与X轴正半轴重合的直线加工指令是( A )A、L1B、L2C、L3D、L418、在3B格式线切割编程中，圆弧的计数长度J是( C ) A、圆弧的半径B、圆弧的直径C、各段圆弧在计数方向上投影绝对值之和D、圆弧的起点坐标19、在3B格式线切割编程中，第四象限顺圆弧加工指令是( B )A、L4B、SR4C、NR4D、以上都不是20、在线切割ISO编程中，G80代码的含义是( D ) A、程序结束B、程序暂停C、忽略接触感知D、接触感知21、用线切割机床不能加工的形状或材料为( A ) A、盲孔B、圆孔C、上下异型件D、淬火钢22、如果线切割机床的单边放电间隙为0.02mm，钼丝直径为0.18mm，则加工圆孔时的补偿量为( B )A、0.10mmB、0.11mmC、0.20mmD、0.21mm23、下面哪项不是减小线切割加工中的变形的手段( D ) A、采用预加工工艺B、合理确定穿丝孔位置C、多穿丝孔加工D、更换电极丝24、电化学加工机理是( C )A、阳极得电子沉积，阴极失电子溶解B、阳极失电子沉积，阴极得电子溶解C、阳极失电子溶解，阴极得电子沉积D、阳极得电子溶解，阴极失电子沉积25、以下关于电铸成型加工的叙述，不正确的是( C ) A、能加工出微细花纹、复杂形状B、电铸加工可获得高纯度的金属制品C、加工效率高D、母模材料不限于金属，有时可用非金属材料26、以下关于电子束加工的叙述，不正确的是( A ) A、电子束加工不需要在真空环境下进行B、电子束加工是利用电子束的热效应C、电子束穿透能力强，焊缝深宽比大D、电子束可进行微细加工27、在离子束加工中，哪种加工方式能改变工件表层材料成分( B )A、离子刻蚀B、离子注入C、离子溅射沉积D、离子镀28、在超声波加工中，哪种形状的变幅杆对振幅的放大效果最好( C )A、圆锥形B、指数曲线形C、阶梯形D、圆柱形29、原子的自发跃迁指的是( A )A、电子从高能级自动跃迁到低能级B、电子从低能级自动跃迁到高能级C、在外来光子诱发下，电子从高能级跃迁到低能级D、在外来光子诱发下，电子从低能级跃迁到高能级30、在激光切割加工中，下面哪项不是辅助性气体的作用( D )A、与金属产生热化学反应，增加能量强度B、从切割区吹掉熔渣，清洁切缝C、保护聚焦透镜，防止燃烧产物沾污光学镜片D、增强激光的强度二、单选题(1)1、电解加工型孔过程中，( A )。
特种加工技术
特种加工技术特种加工技术是一种高端、高精度的制造工艺，具有复杂形状、高质量和高可靠性的特点。
特种加工技术主要包括高速切削加工、电火花加工、激光加工等。
这些技术的应用方向涉及到航空航天、汽车制造、电子通信、生物医药等多个领域。
一、高速切削加工高速切削加工是一种以高速运转的工具在工件表面上进行加工的技术。
它主要应用于金属材料的加工中，如铝合金、钛合金、高温合金和不锈钢等。
高速切削加工的优点主要在于加工速度快、表面质量高、加工工件尺寸精度高等方面，这些特点使得高速切削加工成为了许多行业的首选技术手段。
高速切削加工技术在飞机零件、模具制造、汽车零部件制造、机械制造、船舶制造等领域都有广泛的应用。
它的发展还促进了数控技术的飞速发展，同时也推动了人类自动化制造的步伐。
二、电火花加工电火花加工是利用高频脉冲放电切割或加工导电材料的一种机电加工技术。
主要应用在模具制造、飞机航天、汽车制造、模具、精密机械制造、玉石雕刻等行业中。
电火花加工的特点在于它可以加工出复杂的形状，而且可以加工出超硬材料和热处理后的金属材料，制作出高精度模具，如精密芯模、模具、工艺刀具、开槽钻、刻线刀等；在航空航天业中，也可以用来加工散热器、燃烧室、涡轮叶片等复杂形状的零部件。
三、激光加工激光加工是利用激光束在工件表面切割、焊接、雕刻、打孔等加工过程中，具有非接触加工、非热接触、精度高、效率高、易自动化控制等优点。
激光加工的应用领域也非常广泛，如电子电器制造、机械制造、汽车制造、航空航天、医疗器械等。
激光加工可以对材料进行各种加工作业，从而满足生产的不同需求。
例如，激光切割技术可用于生产压缩机、汽车零件和航空零件。
激光焊接技术可用于电子零件、汽车制动系统和飞机的燃油泵等。
激光打孔技术可用于贵重石材、塑料制品和编织物等材料的加工中。
此外，激光打印技术也是目前3D打印技术中的一种先进的加工手段。
总之，特种加工技术的应用已经深入到我们生活的方方面面中，并且将持续发展，并为我们带来更多的便利和舒适。
特种加工考题及答案
特种加工考题及答案《特种加工》习题一、名词解释薄片层叠快速成形：采用薄片材料作为成形材料，表面实现涂覆一层热胶。
加工时先切割片材，然后通过热压辊热压，使当前层和下面成形的工作层粘接，从而堆积成型。
超声波加工：利用工具端面作超声频振动通过磨料悬浮液加工硬脆材料的一种成型方法电火花线切割：利用连续移动的细金属丝作为点击，对工件进行脉冲火花放电蚀除金属、切割成型电解磨削：由电解作用和机械磨削作用相结合而进行加工的方法电解抛光：利用金属在电解液中的电化学阳极溶解对工件表面进行腐蚀抛光电铸加工：利用在电镀液中金属正离子在电场的作用下，渡覆沉积到阴极上去的过程。
电子束焊接：是利用加速和聚焦的电子束轰击置于真空或非真空中的焊件所产生的热能进行焊接的方法光固化快速成形：液态材料在一定播放和功率的紫外线的照射下迅速发生光聚合反应，相对分子质量急剧增大，使材料从液态转变为固态。
化学抛光：用硝酸或磷酸等氧化溶液，在一定条件下，使工件表面氧化，此氧化层又能逐渐融入溶液，表面凸起处被氧化较快而多，凹处则被氧化慢而少，使工件表面趋于平整，达到光泽化混气电解加工：将一定压力的气体用混气装置使之与电解液混合，并使电解液成为包含无数气泡的企业混合物，然后送入加工区进行点解加工激光淬火：是以高密度能量激光束作为能量源，迅速加热工件并使其自冷硬化的淬火工艺激光打孔：是利用激光在材料上打微型小孔，是激光和物质相互作用的热物理过程离子溅射沉积：利用离子溅射使工件表面沉积镀膜的方法离子刻蚀：利用离子轰击作用，对材料表面进行刻蚀的过程铝合金微弧氧化：在电解液中高压脉冲电场作用下铝合金表面于不同时间段的形成陶瓷层磨料流加工：利用一种含磨料的半流动状态的粘弹性磨料介质在一定压力强迫再被加工表面上流过，由磨料颗粒的刮削作用去除工件表面微观不平材料的工艺方法水射流切割：利用高压高速水流对工件的冲击力作用来去除材料特种加工：泛指用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到出去或增加材料的加工方法涂镀加工：是在金属工件表面局部快速电化学沉积金属的技术通过从工件上去除材料或向工件表面添加材料，以获得具有要求的（尺寸）（表面质量）（形状）的加工方法，称为加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、电化学加工技术
?
电化学加工是通过电化学反应去除工件材料
或在其上镀覆金属材料等的特种加工。
1. 电解加工适用于深孔、型孔、型腔、型面、倒角去毛刺、
抛光等。
2. 电铸加工适用于形状复杂、精度高的空心零件，如波导管
；注塑用的模具、薄壁零件；复制精密的表面轮廓；表面 粗糙度样板、反光镜、表盘等零件。
3. 涂覆加工可针对表面磨损、划伤、锈蚀的零件进行涂覆以
? 磨料喷射加工适用于去毛刺加工、
表面清理、切割加工、雕刻、落料及打 孔等。
六、化学加工技术
? 化学加工使利用化学溶液与金属产
生化学反应，使金属腐蚀溶解，改变工 件形状、尺寸的加工方法。用于去除材 料表层，以减重；有选择地加工较浅或 较深的空腔及凹槽；对板材、片材、成 形零件及挤压成形零件进行锥孔加工。
特种加工技术存在问题
1. 不少特种加工的机理（如超声、激光等加 工）还不十分清楚，其工艺参数选择、加工 过程的稳定性均需进一步提高。
2. 有些特种加工（如电化学加工）加工过程 中的废渣、废气若排房不当，会产生环境污 染，影响工人健康。
3. 有些特种加工（如快速成形、等离子弧加 工等）的加工精度及生产率有待提高。
4. 有些特种加工（如激光加工）所需设备投 资大、使用维修费高，亦有待进一步解决。
特种加工实例
? 激光加工技术
LWS-400 激光加工机床
激光特点
激光有四大特性：高亮度、高方向性、高 单色性和高相干性。
加工特点：
1、它可以对多种金属、非金属加工， 特别是加工高硬度、高脆性及高熔点 的材料；
2、激光加工过程中无“刀具”磨损， 无“切削力”作用于工件 。
也愈来愈高，于是产生了 特种加工工艺。
特种加工技术的特点
? 主要用其他能量(如电、化学、光、声、热)去除金属材料。 ? 工具硬度可以低于被加工材料的硬度（以柔克刚）。 ? 加工过程中不存在显著的机械切削力（非接触）。 ? 加工范围广，不受材料物理、机械性能的限制，能加工任何
硬的、软的、脆的、耐热或高熔点金属以及非金属材料。 ? 易于加工复杂型面、微细表面以及柔性、低刚度零件。 ? 能获得良好的加工表面质量，热应力、残余应力、冷作硬化
进行加工的，适合打孔、切割槽缝、焊接及其他深结构的 微细加工；或利用电子束的化学效应进行刻蚀、大面积薄 层等微细加工等。
3. 离子束加工主要应用于微细加工、溅射加工和注入加工。
等离子弧加工适用于各种金属材料的切割、焊接、热处理 ，还可制造高纯度氧化铝、氧化硅和工件表面强化，还可 进行等离子弧堆焊及喷涂。
、热影响区以及毛刺等均比较小。 ? 各种加工方法易复合形成新工艺方法，便于推广应用。有的
还可用于超精加工、镜面光整加工和纳米级(原子级)加工。
常用特种加工技术
? 电火花加工（电火花成型加工、电火花线切割加工）。 ? 电化学加工（电解加工、电解磨削、电铸、电镀）。 ? 高能束加工（激光加工、电子束加工、离子束加工）。 ? 化学加工（化学铣削、化学抛光、光刻）。 ? 超声加工（超声波成形加工、切割、焊接、清洗 ）。 ? 液体喷射加工（表面清理、切割、雕刻、落料及打孔）。 ? 复合加工（两种及两种以上特种加工方法组合）。
恢复尺寸；对尺寸超差产品进行涂覆补救。对大型、复杂 、小批工件表面的局部镀防腐层、耐腐层，以改善表面性
能。
三、高能束加工技术
? 高能束加工是利用能量密度很高的激光束、电子束 或离子束等去除工件材料的特种加工方法的总称。
1. 激光束加工主要应用有打孔、切割、焊接、金属表面的激
光强化、微调和存储等。
2. 电子束加工利用电子束将材料的局部加热至熔化或气化点
激光加工产品
激光打标样品
激光焊接样品
激光加工产品
激光加工样品
激光加工产品
激光蚀刻样品
激光加工产品
激光加工样品
激光加工产品
激光加工样品
特种加工实例
旋转超声加工机床
超声波加工产品
超声波加工样品 旋转超声加工是一种复合加工方法，它将金刚石工
具的优良切削性能与工具的超声频振动结合起来，是加 工硬脆材料的一种较好方法，具有良好的应用前景。
特种加工技术
＊特种加工技术 ＊
（Non-Traditional Machining 或Non-Conventional Machining ）
? 传统的机械加工已有很久的历史，它对人类 的生产和物质文明起了极大的作用。
传统机械加工技术： 车、铣、钻、镗、刨、 磨、拉、齿形加工和其它、、、
? 后来：随着生产发展的需要，对产品的要求 愈来愈高，所用的材料愈来愈难加工，零件形状 愈来愈复杂，精度、表面粗糙度和某些特殊要求
一、电火花加工技术
?
电火花加工是通过工件和工具电极间的
放电而有控制地去除工件材料，以及使材料
变形、改变性能或被镀覆的特种加工。
1. 电火花成形加工适用于各种孔、槽模具，还
可刻字、表面强化、涂覆等；
2. 电火花线切割加工适用于各种冲模、粉末冶
金模及工件，各种样板、磁钢及硅钢片的冲 片，钼、钨、半导体或贵重金属。
四、超声加工技术
? 超声加工是利用超声振动的工具在 有磨料的液体介质中或干磨料中，产生 磨料的冲击、抛光、液压冲击及由此产 生的气蚀作用来去除材料，以及超声振 动使工件相互结合的加工方法。适用于
成形加工、切割加工、焊接加工和超声 清洗。
五、液体喷射加工技术
? 液体喷射加工是利用水或水中加添
加剂的液体，经水泵及增压器产生高速 液体束流，喷射到工件表面，从而达到 去除材料的目的。可加工薄、软的金属 及非金属材料，去除腔体零件内部毛刺 、使金属表面产生塑性变形。
特种加工实例
? 电火花加工
加工各种高硬度、高 强度、高韧性、高脆性 的导电材料，并且常用 于模具的制过程中。
电火花加工产品
电火花加工样品
液体喷射加工技术
? 水力切割过程
水刀机切割加工
? 水刀机切割加工
The End
Thanks!
