最新陈青来教授平法讲座--演示文稿汇总
196981_陈青来教授平法知识应用、周序云先生算了软件知识应用—全国巡讲课件
相邻跨标高变化对钢筋的影响
低标高跨上部钢筋向高标高跨内锚入1.6Lae 高标高跨上部钢筋的弯折长度为15*d+C C表示高点标高与低点标高之间的差值
（来源于03G101-1P61）
软件计算梁钢筋的优点
抗震等级、砼标号自由设置，自动识别； 自动判断柱的截面尺寸，自动识别直锚弯锚； 自动判断1/3、1/4的取值 用“G/N”区别侧面构造和抗扭筋，自动对锚固搭接
左端支座第一排负筋的锚固长度=800（柱截面宽）-25（梁保护层）+15 × d 左端支座第一排负筋伸入跨中的长度=5150/3 左端支座净跨长度=5150=6000-600-250 （来源于03G101-1P28）
梁中间支座负筋 （03G101-1P54）
中间支座第一排负筋伸入跨中的长度=6650/3 中间支座第二排负筋伸入跨中的长度=6650/4 支座宽度=500 相邻两跨较大一跨净跨值=6650=max(6000-600250=5150，7200-250-300=6650) （03G101-1P28）
（来源于04G101-4P25）
2600/200=13间距=14根
15=3000 -200 -50-50 /200向上取整+1
50——（第一根起步的受力钢筋具梁边的距离）
2700/200=13.5间距=15根
板负筋计算
900、1200、800——自梁边开始伸入板内的 距离 24×d=La（锚固长度） 105、85——板厚-上保护层
负筋的计算
分布钢筋长度的计算
。。。。。。。
案例分析
板受力钢筋计算
14200=14400（轴线长度）-100（左支座）-100 （左支座）
陈青来教授关于钢筋平法标注相关解说
陈青来教授关于钢筋平法标注相关解说(基础部分)基础说明基础一、1、04G101-3图集第6页关于“加腋”注写的规定：“b×hYc1×c2”，“其中c1为腋长，c2为腋高”。
但是，基础梁有两种“加腋”，一种是侧腋，另一种是顶腋。
第6页没有说明此标注是侧腋还是顶腋？不过，看了第33页“基础主梁梁高加腋注写图示”与第38页“基础次梁梁高加腋”的图形语言，我认为第6页说的是“梁高加腋”。
——这个认识对吗？2、而且，我有这样的认识，对于“基础主梁加侧腋”，设计时，在施工图上是不必进行注写的，施工人员“自动”按照第31页“基础主梁与柱结合部侧腋构造”来进行操作即可。
——这个认识对吗？答：1.对.梁高加腋是计算加腋,需要标注.2.对.侧腋是构造加腋,由施工方面实施,设计不注.二、1、看了青来教授12月8日关于基础梁保护层的一个回复：“表中基础梁数据应加以修正。
在实际应用时，图集第38页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定（保护层）为40，而基础梁的钢筋在板筋之上，所以实际（保护层）将大于40。
但对于高板位和中板位梁板式筏形基础梁则应按规范执行”，再对比04G101-3图集第25页，感到现在有发布“勘误”的必要。
2、第25页“保护层”表中，“基础底板”的数据表现方式是好的，就是分别对“顶筋”和“底筋”列出保护层的厚度。
请教青来教授：括号里面的“防水:50”也是指底筋保护层的厚度吧？3、建议“基础梁”的保护层厚度也按“顶筋”和“底筋”分别列出。
你看好吗？答：由于高板位筏形基础应用不多(中板位更少),所以不计划在101-3的构造详图中公布高板位和中板位的构造,而25页的通用构造主要服务于本图集的构造,且由于38页的构造中已明确梁筋在板筋之上,所以应用中不存在问题.对于低板位筏基,即便上翻基础梁中也可能有回填土,但属于无水"封闭土",不象自然土对钢筋有侵蚀性,所以基础梁侧面及梁顶的保护层不必采用40.就目前101-3所包括的低板位筏基构造,25页不存在勘误问题,但宜以加注解的方式适时修正以求全面.另外,防水为50系指低板位的板底筋三、在高层建筑中，有很多采用桩基方案，但由于高层建筑一般都带有底下室，此时的底板和我们常说的筏板有什么区别呢？在结构计算中一般采用怎样的计算模型呢？在这里柱下是独立的承台，承台之间设有拉梁，且底板的厚度也比较厚，一般都是500左右。
平法讲座new
03G101-1、04G101-3、08G101-5 、 、
构造要点
具体结合国家建筑标准设计06G101-6讲解 03G101-1 04G10-1构造详解 构造详解
具体结合国家建筑标准设计03G101-1讲解 03G101-1全图.dwg 第五章第五节插图（梁柱节点）.dwg
平法基本原理
平法的应用理论五要点： 平法的应用理论五要点：
1、将结构设计分为创造性设计内容与重复性（非创造性）设计 内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2、设计工程师以数字化、符号化的平面整体设计制图规则完成其
创造性设计内容部分。 3、重复性设计内容部分（主要是节点构造和构件本体构造）以 《广义标准化》方式编制成国家建筑标准构造设计。 4、制图规则和标准构造均整合为开放系统，并满足形式逻辑。 5、标准构造详图基于平法推出的混凝土结构的构造原理。
平法制图规则与构造的 若干要点解析
平法构造的若干要点
要点一：分清构件连接节点的“节点主体”和“节点关联“。具体为：基础为柱及剪力 墙的节点主体，柱为框架梁的节点主体，梁为板的节点主体，剪力墙为板或梁的节点主 体。 要点二：明确节点主体内的止锚位置。梁端支座纵筋无论直锚还是弯锚，均应伸至柱内 止锚位置。柱内止锚位置宽度为过柱中线加5d至柱外边纵筋内侧之间的一段距离。抗震 梁受拉钢筋在边柱支座锚固，当直锚时锚长应≥laE且应进入止锚位置后截断；当弯锚时 应使直锚段≥0.4laE且应进入止锚位置后弯钩，弯钩长度为15d即可。 要点三：抗震框架梁下部钢筋在中间支座节点主体的直锚长度，应为过柱中线加5d与laE 的较大者。如果贯穿支座到梁跨下某部位连接，应经设计人出具变更。上部纵筋贯穿节 点主体。 要点四：宽主体节点锚固最可靠，受力纵筋的锚固不应全走混凝土保护层，如果不可避 免，当直锚时应在≥laE的纵筋锚固长度范围设置箍筋，相当于在锚固纵筋外侧配置对其 有约束效果的横向钢筋；当弯锚时可使水平锚固段走保护层（水平锚固段最好也设置横 向约束钢筋），并将弯钩段扎入钢筋混凝土内（不应再走保护层）。 要点五：当两构件配筋重叠时，同向钢筋应取较大者设置，不需要重复设置。 要点六：剪力墙身第一根竖向筋距暗柱或端柱纵筋的距离，为墙身竖向筋间距的1/2；剪 力墙第一根水平筋距暗梁纵筋的距离，为墙身水平筋间距的1/2；楼板的第一根钢筋距相 平行梁纵筋的距离，为板筋间距的1/2。 要点七：节点内同向锚固的钢筋之间应有最小净距，不应平行接触。
陈青来平法讲座.pptx
平法系列国家建筑标准设计 荣获国庆60周年行业大奖
• 近日，中国勘察设计协会文件公布了“荣获全 国工程勘察设计行业国庆60周年作用显著标准 设计项目大奖名单”
• 大奖评选是从历届全国优秀工程建设标准设计 金奖项目中“优中选优”，共评选出10项大奖
• 由陈青来教授全面创作，曾获全国工程建设标 准设计金奖的《混凝土结构施工图平面整体表 示方法制图规则和构第造6页/详共24图页 》系列国家建筑标

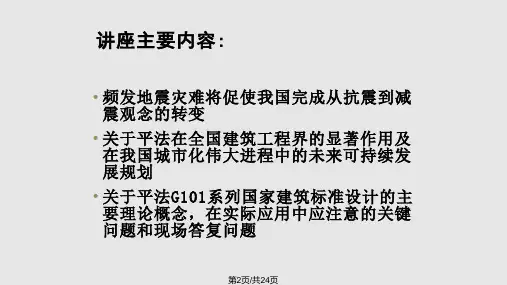

讲座主要内容:
• 频发地震灾难将促使我国完成从抗震到减 震观念的转变
• 关于平法在全国建筑工程界的显著作用及 在我国城市化伟大进程中的未来可持续发 展规划
• 关于平法G101系列国家建筑标准设计的主 要理论概念，在实际应用中应注意的关键 问题和现场答复问题
第2页/共24页
抗震到减震是一场新的技术革命
• 要点六：当两构件或构造配筋重叠、或构件配筋与构件本 体加强构造配筋重叠时，同向钢筋应取较大者设置，不需 要重复设置。
• 要点七：剪力墙身第一根竖向筋距暗柱或端柱纵筋的距离， 为墙身竖向筋间距的1/2；楼板的第一根钢筋距相平行梁 纵筋的距离，为板筋间距的1/2；剪力墙第一根水平筋距 暗梁纵筋的距离，为墙身水平筋间距（相当于与暗梁纵筋 联合布置）。
第21页/共24页
平法构造的要点提示（三）
• 要点八：受力纵筋“能通则通”，可以贯穿多层或多跨， 但在构件主体范围连接要控制在内力较小的“适宜连接区 域”。
• 要点九：抗震构件中“受力钢筋”的搭结连接，应按搭接 长度在规定的连接区域连接，例如柱纵筋的连接，梁通长 钢筋的连接。注意：非接触搭接受力更合理。
第15页/共24页
框架柱本体构造与节点主体构造(柱支承梁节点)
平法应用技术讲座陈青来
应用技术讲座
主 讲 人:
• 山东大学 陈青来 教授 • qlchen@
讲座主要内容: 讲座主要内容:
• 混凝土结构基本原理（含哲学与 逻辑问题） • 平法基本原理 • 平法规则与构造应用要点解析 • 平法制图规则与施工构造 • 答复问题
• 多年来在政治上对形而上学的批判错误地延伸到科学技术领域，正是基于形 而上学才有了如此多的科学定理
• 由于历史形成的辨证思维习惯，使规范和规程中存在许多非同一之处、 摸棱两可之处、矛盾之处、理由不充分之处 • 平法的规则化，实质是将结构设计和结构构造的规则化
平法基本原理（1） 平法基本原理（
• 平法的系统科学原理： • ——视全部设计过程与施工过程为一个完整的主系统，主 ——视全部设计过程与施工过程为一个完整的主系统，主 系统由多个子系统构成：（1 系统由多个子系统构成：（1）基础结构 、（2）柱墙结构、 、（2 （3）梁结构、（4）板结构 ）梁结构、（4 • ——各子系统有明确的层次性、关联性、相对完整性 ——各子系统有明确的层次性、关联性、相对完整性 • ——层次性：基础→柱墙→梁→板，均为完整的子系统 ——层次性：基础→柱墙→ • ——关联性：基础→关联→柱墙（以基础为支座）；柱→ ——关联性：基础→关联→柱墙（以基础为支座）；柱→ 关联→梁（以柱为支座）；梁→关联→ 关联→梁（以柱为支座）；梁→关联→板（以梁为支座） • ——相对完整性：基础自成体系，无柱或墙的设计内容； ——相对完整性：基础自成体系，无柱或墙的设计内容； → 柱墙自成体系，无梁的设计内容；→梁自成体系，无板 柱墙自成体系，无梁的设计内容；→ 的设计内容；→ 的设计内容；→板自成体系，仅有板自身的设计内容）
陈青来教授平法知识应用周序云先生算了软件知识应用—全国巡讲
梁中常见的钢筋形式
影响梁钢筋计算的因素
1、抗震等级、砼标号 2、柱的截面尺寸 3、相邻两跨净跨长的判断 4、侧面纵向钢筋不同设计 5、梁宽、梁高的影响 6、相邻跨梁顶标高的变化 7、抗震等级对箍筋的影响 。。。。。。。
锚固搭接的取值
梁端支座钢筋直锚、 弯锚的判断 1/3、1/4的取值 构造和抗扭锚固 搭接的取值 拉筋直径、吊筋弯 起角度的判断 上下部钢筋锚固值的取 定（03G101-1P61） 箍筋加密区的判断
左端支座第一排负筋的锚固长度=800（柱截面宽）-25（梁保护层）+15 × d 左端支座第一排负筋伸入跨中的长度=5150/3 左端支座净跨长度=5150=6000-600-250 （来源于03G101-1P28）
梁中间支座负筋 （03G101-1P54）
中间支座第一排负筋伸入跨中的长度=6650/3 中间支座第二排负筋伸入跨中的长度=6650/4 支座宽度=500 相邻两跨较大一跨净跨值=6650=max(6000-600250=5150，7200-250-300=6650) （03G101-1P28）
由于出现变截面，2层出现预留插筋 插筋= max(2400/6,600，500) +1.5*（31*d） max(2400/6,600，500)——2层预留插筋露出长度 1.5*（31*d）——2层预留插筋进入1层的锚固 来源03G101-1P38
柱— 3层——1
由于顶层配筋根数发生变化——本层多出的钢筋出现上 锚
柱—顶层——2
由于顶层是中柱，内侧纵筋出现顶层锚固，且 B边H边钢筋直径大于3层钢筋直径，因此B边 H边钢筋出现向3层延伸的情况
来源于03G101-1P38 ● 600-30+12 × d——中柱顶层纵筋锚固长度 ●+600-max(2400/6,500，500)——B边H边钢筋向3层 延伸的长度（来源于03G101-1P36） 中柱顶层纵筋是直锚还是弯锚软件自行判断
陈青来讲座4录音稿
受扭钢筋可以到跨中搭接，因为跨中扭矩为零，受扭的话支座最大。
1、人工挖孔桩上有独立承台，穿过承台内有梁，其支座节点是从桩边算起，还是承台边算起，那得看承台是双层配筋还是单层配筋，即使是单层配筋，假如你这个承台连梁跟承台一般高的时候，你下部钢筋也是从边算起，因为你进入钢筋混凝土的块体，你上面是素混凝土，要贯通，要贯通。
如果是双层配筋，上下都配筋的话，就在承台边往里锚固就可以了，没必要贯通。
这是这一个。
2、然后。
基础框架柱插筋在人工挖孔桩内的锚固，是否可采用L型，A长度是否达到多少，他这个基础框架柱，没有基础框架柱啊，就框架柱在基础内的锚固，碰巧锚在人工挖孔桩上了，他也就一柱一桩，那你就按-3上的原则往下锚就是了，拔不出来的。
但是一般来说不是直锚，直锚够了也要至少拐12d。
因为拐一个弯以后非常可靠。
当锚固长度不够时，等强度变细后，其它的筋怎么固定，其它的筋是指什么呢，与原纵筋连接的多余的，他说的我不大明白，怎么其它的筋怎么固定呢，他钢筋多了比少了好，比如你原来4根25是四肢箍哈，你换成6根20的呢，那你四肢箍照样还多出2根来，你插空放就行了，你变大了还反而不行了，你要变大了反而不行了，变大了以后，你原来四根你是四肢箍，变成三根了有一只箍筋的地方你得附加一根架立筋了，不附加那这个箍筋找不到座了。
3、框架梁梁中钢筋大于28接头，是否可以采用单面搭接焊，哎呀，不行，28的钢筋你再搭接焊，那成了一个铁疙瘩了。
28的钢筋你还是用机械接头算了，用机械接头怎么不行呢，非常好。
你单面搭接焊当然可以，28的单面焊是10D，那就280，是可以用的，但是，哎呀，不大好。
4、平法柱柱中，非框架梁节点构造，是否可以参照框架梁处理，没必要。
没必要，非框架梁它不抗震，没必要，那太严了，没必要。
基础梁与人工挖孔桩连结，基础梁钢筋怎样锚固，锚固多少？基础梁与人工挖孔桩，噢，基础梁与人工挖孔桩连接呢，实际上是叫做桩间连梁，这个基础梁钢筋怎么锚固，锚固多少，它就一个锚长就行了，但是可能你可能要按抗震锚，因为这个桩要抗震，桩基要抗震，要按LAE锚就可以了。
陈青来教授关于平法答疑(翻样必看)
陈青来教授关于平法答疑（翻样必看）1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。
基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。
如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。
2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。
按柱的砼标号计算梁筋锚固长度。
3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。
平法未考虑此两种情况。
平法不是包括所有结构设置的，也做不到。
4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。
5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。
因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。
实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。
6》问：剪力墙施工缝设在何处为宜？答：不知道。
但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。
7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。
8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。
9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。
10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。
11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。
如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。
陈青来平法讲座总结-wudi整理
陈青来平法讲座总结开题介绍当前建筑行业基本现状情况，并表示BIM技术理论是由197X年被西方提出，为第三次工业革命自动化的扩充。
第四次工业革命将在10-20年左右开始，将以智能机械系统逐步取代当前大部分施工人员的工作。
在西方国家BIM技术的使用流程往往是由理论→方法→应用，而中国国情往往是忽视理论环节，从设计的角度来看，中国式BIM推进的难点在于与结构理论的挂接。
从结构平法角度分析得出：当前我国的抗震框架柱、剪力墙、框架梁各自均存在安全漏洞，三大抗震安全漏洞的原因主要在于,一是忽略钢筋混凝土结构的混凝土材料；二是错误的受力钢筋的搭接连接方式，具体漏洞原因分析如下：1.抗震必须做到“三强三弱”，即“强柱弱梁、强剪弱弯、强锚弱杆”，为保证钢筋锚固的可靠，梁柱钢筋往往按照规范要求进行锚固，结果导致墙柱节点部位钢筋配置极度密集，混凝土浇筑时粗骨料无法进入，且振捣棒也难以插入，直接导致构件浇筑实际强度远远达不到要求，影响整体结构安全；2.钢筋搭接连接传自前苏联，最早的搭接连接为“捆绑式”搭接，即将两根钢筋重叠段用粗铁丝密密匝匝捆起来，这种捆绑搭接方式的实质是无需混凝土粘接强度传力的特殊机械连接。
但是在我国却将此种“捆绑式”搭接转变为接触性搭接连接，钢筋重叠段仅用几根细铁丝固定，这种错误的搭接方式直接影响了构件的安全性能。
随后介绍平法解构原理，平法解构原理一共有三条主线：1.材料主线（必须创造优化材料物理性能条件）；2.功能主线（必须保证实现构件和构造的功能）；在解构时往往需扣紧功能主线进行解构；3.逻辑主线（必须准确符合建筑结构的科学逻辑）。
解构原理的作用主要有：1.发现并消除结构设计与施工方面的安全漏洞，消除设计与施工当中的非科学因素；2.形成建筑结构的双向理论，方便学习结构设计和施工技术；3.依据科学的解构网络系统、构件解构规则、构造解构规则，开发“平法智能工程师系统”作为第四次工业革命在中国建筑结构领域的创新成果。
陈青来钢筋平法讲座共8页word资料
陈青来钢筋平法讲座主讲人：山东大学陈青来教授一天只能讲要点：九五年十月二十日做了四个小时的讲座。
组织了在京的主要专家听，那里还没有平法。
广州95%以上用到平法，现在销量上万册每年在增长平法为什么没有别的替代，平法从注重过程不注重结果。
从哲学的角度进行基础上看：点（独基）、线（条基）、面（伐基）、空间（箱基）基础梁不抗震。
只存在连接问题。
框架梁要考虑抗震问题1、平法是广义标准化的思路，与细部尺寸关心不大2、今天讲要点，后面也讲构造，掌握平法要求和思想所有的问题都能解决。
一、混凝土结构原理解析（含哲学与逻辑问题）1、从美国回来后，进大学就是为了教出更多的学习2、哲学特别好，特别容易贴近生活，我国把哲学政治化了。
a) 关于混凝土结构原理辨析之一1）砼结构原理承载多元理论2）砼结构不能说是理论，而是原理A、承载可靠度理论——解决结构的安全度问题a) 生活中人和值钱的东西都在房间内，这就存在一个可靠度问题B、承载力学理论——解决作用（荷载）与作用应用（内力与变形）问题a) 在实际工程中，不是理想的荷载传递。
我国没有按实际考虑。
窗间墙与柱有拉结，不是均布。
b) 如风荷载，不是按你规定的吹，实际上准确的算不上。
虽然有问题只要不存在问题就是好的。
c) 变形的问题还可以C、承载材料理论——解决钢筋与砼共同工作的问题a) 在我国做的最好的，徐变问题，抗力问题D、承载抗力理论——解决结构的强度和刚度问题E、承载节点的构造理论——解决结构的连接问题a) 在大学学的是构件，把构件连起就是结构是错误，是一个整体，现在只有在抗震上才能说。
F、——基础理论用于发现世界和解释世界，存在发现、更新而非创新G、——应用理论的应用属于方法范畴，用于改造世界，存在不断创新H、——方法是连接基础理论与实践的桥梁，基础理论不具备直接用于实践的功能，基础理论通过方法用于实践I、——基础理论发展极其缓慢，而方法发展迅速，日新月异。
J、——方法在人类社会生活中具相当重要地位K、——中国历史上四大发明均是方法的发明而不是理论的发明L、——很多问题的解决往往难在方法而不是难在基础理论上。
平法讲座(陈青来)
全国工程勘察设计行业国庆60周年 全国工程勘察设计行业国庆60周年 作用显著标准设计项目大奖名单
►
《混凝土结构施工图平面整体表示方法制图规则和构造 详图》系列 ► 《国家电网公司输变电工程通用设计》 ► 《2001年200亿斤国家储备粮库通用图》 2001年200亿斤国家储备粮库通用图》 ► 《时速350公里客运专线铁路无碴轨道后张法预应力混 《时速350公里客运专线铁路无碴轨道后张法预应力混 凝土双线简支 箱梁》 ► 《公路桥梁上部结构通用图》 ► 《建筑构造通用图集》 ► 《60kg/m钢轨12号单开道岔、混凝土岔枕及12、18号 60kg/m钢轨12号单开道岔、混凝土岔枕及12、18号 单开道岔转换
半刚性关联还是非刚性关联。 半刚性关联还是非刚性关联。
► 要点五：明确节点主体构件的纵向钢筋与横向钢 要点五：明确节点主体构件的纵向钢筋与横向钢
筋在节点贯通设置；明确节点关联构件的钢筋在
平法构造的要点提示（二） 平法构造的要点提示（
► 要点六：宽主体节点锚固最可靠。如遇双侧同面 要点六：宽主体节点锚固最可靠。如遇双侧同面
►邮箱：qlchen@ 邮箱：qlchen@
讲座主要内容: 讲座主要内容:
►全国影响面最广、应用最普遍、作用 全国影响面最广、应用最普遍、
最显著的平法G101 最显著的平法G101系列国家建筑标准 G101系列国家建筑标准 设计的要点
►关于08G101-5箱形基础和地下室结构 关于08G101 08G101-
► 4 、 按构件与构件的支承关系判断谁为节点主
体，谁为节点关联。如基础支撑柱，基础为节 谁为节点关联。如基础支撑柱，
构造原理要点提示（三）: 构造原理要点提示（三）:
►
5、关于节点主体： ①节点属于节点主体构件，节点主体构 关于节点主体： 件的功能是支承节点关联构件；②任何情况下节点主体构件 的纵向钢筋和横向钢筋必须完全贯通节点； 6、关于节点关联： ①节点不属于关联构件，节点关联构件 关于节点关联： 本体从节点边缘起算；②确定构件的关联强度（刚性关联， 本体从节点边缘起算；②确定构件的关联强度（刚性关联， 半刚性关联，非刚性关联）；③宽主体节点关联构件的纵筋 半刚性关联，非刚性关联）；③宽主体节点关联构件的纵筋 锚入或贯通节点，但箍筋通常不进入节点； ④宽关联节点 关联构件纵筋锚入或贯通节点，箍筋应配合纵筋在节点内设 置； ⑤双侧同面节点关联构件纵筋的直线锚固与主体构件 双侧同面节点关联构件纵筋的直线锚固与主体构件 纵筋发生冲突，关联构件纵筋走节点主体纵筋内侧还是外侧 遵循“锚固可靠”原则（走内侧锚固、连接较可靠，走外侧 应有箍筋配合）； ⑥单侧同面节点关联构件与节点主体构 单侧同面节点关联构件与节点主体构 件各有一侧纵筋在同一层面发生冲突，该侧关联构件纵筋的 锚固或贯通可有不同方式；等等。
听陈青来教授讲钢筋平法施工
听陈青来教授讲钢筋平法施工一、平法制图规则与构造要点1) 要点一：结构与构件，整体与部分的关系问题2) 要点二：结构的刚度问题3) 要点三：结构各类构件的连接关系（支座）问题4). 要点四：平法设计规则要点——1、注写方式与截面方式相结合；2、集中注写与原位标注相结合；3、特殊构造不属于标准化内容通用值引出来，一起标注，不一样的在图上标注。
原位标注优先,有重合取其大值我国的规范是构件的规范，只有在抗震的角度能够体现。
首先要明白谁是谁的支座。
施工人员要搞清楚。
基础是柱和墙的支座，柱是梁的支座，柱梁是板支柱。
只有往支座锚固。
不是支座只存在连接不存在锚固。
柱只有往基础内锚固，从一层到顶层是一个整体，与梁没有关系。
柱根到柱顶是整体，柱与墙增大箍筋为了施工。
梁以柱为支座，梁的箍筋从柱边，梁上部筋贯通支座，下部往柱内锚固。
板以梁为支座，板筋以梁边布筋。
有一个50是为了抗剪。
是针对支座说的剪力墙在暗柱边多远。
由于暗柱不是剪力墙的支座，因此就没有50的限制，只要满足间距就行。
基础连梁与柱没有关系，是基础做为支座，如果基础是双层配筋，按基础边，如果是单层配筋，不能从基础边锚，一个整体贯串，进来后往下斜的问题。
支座只进纵筋，不进横向钢筋，如果进横向钢筋只起固定作用。
二、平法规则与构造应用要点解析1) 基础主梁，箍筋是贯通的，梁是柱的支座。
存在纵筋的连接。
2) 箍筋是大箍套小箍，这样重复的筋最小，如四肢箍筋，用两个一样大小的相套，在抗震与非抗震都可以，但抗钮就不行了。
抗钮只与最外箍筋有关。
3) 大箍内加接筋是最好的。
4) 柱的施工缝在梁底50至100，抗震问题没考虑，国外是整体或在柱的中部。
这个问题是一定得解决。
5) 基础梁如果小于柱，就存在加液梁问题，就是把柱包住。
来实现基础梁做为支座。
6) 柱在基础梁内锚固，如果小于500且不少于两道矩形封闭箍筋（非得合箍），主要是防止钢筋偏移。
柱在基础内的弯最小要大于1507) 柱中部搭接区加密是为了增加砼的粘结。
陈青来讲解平法钢筋
平面整体表示方法（平法）专题讲座笔记作者：依然点击：872一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
山东大学陈青来教授平法
下面是转自山东大学陈青来教授对结构施工中遇到关于03G101的疑难问题的答复以下是陈教授答复（一）●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础梁本体构造与节点主体构造(基础支承柱节点)
节点关联构造(柱与基础连接)
基础梁包柱侧腋，将宽关联节点转为宽主体节点图示
框架柱本体构造与节点主体构造(柱支承梁节点)
框架梁本体构造
框架梁节点连接构造（框架梁与柱连接）
此部分内容见11G101原创解读与C101系列图集
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
构造原理提示三：节点外形与相应连接方式
7、根据节点外形特点：分为宽主体节点、宽客体节点、等宽度 节点、单侧同面节点。节点客体构件纵筋在宽主体节点内锚固 效果最好，而在宽客体节点内的锚固效果较差。
8、①当为宽主体节点时，客体构件的纵筋锚入或贯通节点，而 箍筋通常不需要进入节点；②当为宽客体节点时，客体构件纵 筋锚入或贯通节点，且应设置节点内附加箍筋约束节点之外的 纵筋；③当为等宽度节点时，客体构件纵筋锚固将与主体构件 纵筋发生冲突，应将两构件外侧纵筋科学分层避免钢筋冲突； 等宽度节点客体构件的纵筋锚固应遵循“高可靠度”原则在主 体构件纵筋内侧锚固可靠度高，走外侧应设附加箍筋配合且可 靠度较低； ④当为单侧同面节点时，客体构件与主体构件的同 面一侧纵筋发生冲突，应采用适宜的锚固或贯通方式合理解决 单侧钢筋冲突。
承台
将陆续出版发行的中国建筑通用设计
1. C101-1，适用于框架、剪力墙、框架—剪力墙、框支剪 力墙结构；(已出版)
2. C101-2，适用于混凝土板式楼梯；(已出版) 3. C101-3，适用于现浇混凝土有梁和无梁楼面及屋面板；
(2014年底出版) 4. C101-4，适用于板式和梁板式筏形基础;(2015年出版) 5. C101-5，适用于箱形基础和地下室结构;(2015年出版) 6. C101-6，适用于独立基础、条形基础、桩基承台
箱梁》 《公路桥梁上部结构通用图》 《建筑构造通用图集》 《60kg/m钢轨12号单开道岔、混凝土岔枕及12、18号单开道岔转换
设备安装图集》 《燃煤、燃气（油）锅炉房工程设计施工图》 《建筑图集合订本3》 《多层砖房抗震构造图集》
已获大奖的国家建筑标准设计
1. 03G101-1，适用于框架、剪力墙、框架—剪力 墙、框支剪力墙结构；
构造原理提示五：跨界节点与节点刚性
11、特殊情况：①互为主体节点（如井字梁的交叉部位）； ②互为客体节点（如独立基础与条形基础相连）；③主客体 条件换位节点（主要涉及支承关系不定节点）；④相邻但非 相连节点；⑤跨界节点（如框架梁与剪力墙连接）；等等。
12、根据构件在节点相互关联的刚度，有刚性连接节点与半 刚性连接节点。刚性连接节点有：基础与柱的节点、框架柱 与框架梁节点、悬挑梁或板的支座节点等，刚性关联节点的 要求最严；半刚性连接节点有：次梁梁端节点、板端节点等， 节点客体构件钢筋在半刚性连接节点的锚固要求弱于刚性连 接节点，其锚固的依据为构造要求而非受力要求。
1. 03G101-1，适用于框架、剪力墙、框架—剪力 墙、框支剪力墙结构；
2. 03G101-2，适用于混凝土板式楼梯； 3. 04G101-3，适用于现浇混凝土楼面板和屋面板； 4. 04G101-4，适用于板式和梁板式筏形基础； 5. 08G101-5，适用于箱形基础和地下室结构； 6. 06G101-6，适用于独立基础、条形基础、桩基
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构 件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构 件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理提示二：分清节点主体与节点客体
4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，
判支撑柱，基础为节点主体柱为节点客体；柱支承梁， 柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次 梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件： 节点属于节点主体构件，节点主体构件 的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢 筋和横向钢筋必须完全贯通节点，节点混凝土标号与主体构件混 凝土标号相同。
6、关于节点客体构件： 节点不属于客体构件，节点客体构件的 钢筋根据其与节点主体的关联强度来决定；节点客体构件在节点 内的锚固构造与本体构造以节点边缘分界。
建筑结构界存普遍在五个方面的问题
1. 未充分掌握结构的功能与概念； 2. 未充分掌握构件的功能与概念； 3. 未充分掌握构造的功能与概念； 4. 未充分掌握材料的功能与概念；
5. 未充分掌握与结构、构件、构造、材料密
切相关的抗震与非抗震概念
平法创新建立的三项理论
1.创新建立结构工程领域五个体系划分：即：科
2. 03G101-2，适用于混凝土板式楼梯； 3. 04G101-3，适用于现浇混凝土楼面板和屋面板； 4. 04G101-4，适用于板式和梁板式筏形基础； 5. 08G101-5，适用于箱形基础和地下室结构； 6. 06G101-6，适用于独立基础、条形基础、桩基
承台
已获大奖的国家建筑标准设计
学理论体系，技术规范体系，科学规则体系，技 术措施体系，工程应用体系。
2.创新建立构造原理，并据此创作完成覆盖全部
构件的构造通用设计或标准设计。
3. 创新建立解构理论，以其作为平法设计规则与
构造规则的基础理论。
结构理论与解构理论的区别
1.结构理论从部分到整体、从微观到宏观、从个性到共性， 建立科学概念体系；解构理论从整体到部分、从宏观到微 观、从共性到个性，建立科学规则体系。二者互逆。
(2015年出版）
将陆续出版发行的解读类著作
1. 平法国家建筑标准设计11G101-1原创解读 (已出版)
2. 平法国家建筑标准设计11G101-2原创解读 (即将出版)
3. 平法国家建筑标准设计11G101-3原创解读 (2015年出版）
讲座内容的三条主线
1. 讲授结构与构造的功能 2. 解析伪科学的构造设计 3. 推出科学用钢技术方法
构造原理提示四：节点的常规与非常规配合
9、节点主体与客体的常规配合。节点主体与客体的常规配合， 属于具有普遍性的构造。例如：框架梁与框架柱常规配合、 连梁与剪力墙常规配合、次梁与主梁常规配合；屋面框架梁 与柱顶常规配合；等等。
10、节点主体与客体的非常规配合。节点主体与客体的非常 规配合，属于具有特殊性的构造或称为跨界构造。跨界节点 客体的锚固构造取决于节点主体与何种构件常规配合，即按 常规配合的节点客体构件的锚固构造。例如，多跨框架梁与 剪力墙的连接属于非常规配合，由于剪力墙常规配合的构件 是连梁，所以该框架梁与剪力墙的连接锚固构造应按连梁， 而不应按在框架柱中的锚固构造。
2.科学概念体系从一层次推导出下一层次概念，二者通常仅 需为充分条件，可由意识推测存在；科学规则体系从一层 次导引出下一层次规则，二者则应为充分必要条件，必须 由存在决定意识。
3.结构理论建立的科学概念体系可进行争论，对概念的认识、 理解不同可据理争辩；解构理论建立的科学规则体系则不 进行争论，因此使规则具有科学性是建立规则体系的重中 之重。
构造原理提示一：分清本体构造与节点构造
1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两 大部分。明确分为两部分的工程意义之一，是解决错把本体构 造当成节点构造的问题。
2、关于本体构造的关键点：本体构造指单一构件本体的构造， 具体构造包括：①纵向钢筋延伸长度（截断点）；②纵向钢筋 连接位置和连接方式；③横向钢筋设置范围；④横向钢筋构造 形式；⑤纵向钢筋、横向钢筋的本体加强构造，如剪力墙边缘 位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗 梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）等。
2015陈青来教授平法讲座--演 示文稿
全国工程勘察设计行业国庆60周年 作用显著标准设计项目大奖名单
《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列 《国家电网公司输变电工程通用设计》 《2001年200亿斤国家储备粮库通用图》 《时速350公里客运专线铁路无碴轨道后张法预应力混凝土双线简支
