同层排水质量技术标准
万科集团住宅卫生间降板式同层排水技术标准
万科集团住宅卫生间降板式同层排水技术标准降板式同层排水：是同层排水的一种常用做法，卫生间楼板降板350mm，排水横支管布设在降板中的一种管道布置方式。
降板式同层排水构造做法降板式卫生间施工流程1现浇混凝土楼板——2基底清理——3反坎浇筑（侧排地漏安装）——4立管安装（管井留洞封堵）——5蓄水试验——6结构找坡层——7管道井砌筑——8防水层1——9蓄水试验——10保护层1——11横支管安装——12填充层——13细石混凝土层——14防水层2——15蓄水试验——16保护层2——17面层施工做法1、现浇混凝土楼板：浇筑楼板时振捣密实，抹楼面面层时压实抹光。
2、基底清理：应将砼基层表面尘土、油污、砂浆疙瘩、杂物清理干净。
3、反坎浇筑：1）反坎浇筑支模：在四周墙的底部及排水立管管道井沿留洞位置支模，支模高度550（高于厅房结构面200）。
2）接入管预埋及侧排安装：将排水横支管及侧排地漏排水管接入管井部分预留在反坎内。
安装侧排地漏时，侧排地漏宜紧贴结构面，并与土建紧密配合，做到一次留置正确。
填充层施工前，侧排地漏外包无纺布保护。
3）反坎浇筑：完成素砼反坎浇筑。
4、立管安装：立管施工应自下而上分层安装，采用固定支架在内墙固定；并完成排水横支管及侧排地漏排水管接入管井部分与排水立管的连接，安装完成后封堵管道井留洞。
封堵管道井留洞应分两次嵌实，留洞封堵应向侧排地漏位置找坡。
立管安装完成后应进行通水、通球试验。
试验合格方可进行下一步工序。
5、蓄水试验：在反坎浇筑及立管安装完成后，养护3－4天，进行满灌水试验24小时。
检验结构防水，不渗不漏后再进行下道工序。
蓄水试验须有专人操作及专人负责。
施工过程中每道工序须经现场监理人员认可之后，方可进行下道工序施工。
渗漏检验结果须监理及甲方代表检查认可。
6、结构找坡层：水泥砂浆找坡层，向侧排地漏位置找坡，坡度〉1%。
并在阴阳角转角处用圆角抹子抹100MM半径圆弧。
7、管道井砌筑：结构找坡层养护完毕后，方可砌筑管道井，8、防水层1：1.5厚JS聚合物水泥防水涂料（淋浴区上翻完成面1800，其余上翻完成面200。
天津同层排水标准规范最新
天津同层排水标准规范最新一、总则1. 本规范适用于天津市新建、改建和扩建的民用建筑和工业建筑的同层排水系统设计、施工及验收。
2. 同层排水系统的设计应符合国家和地方的相关法规、标准和规范要求，确保排水系统的可靠性和经济性。
二、设计要求1. 同层排水系统应根据建筑物的使用功能、排水量、地形地貌等因素进行合理设计。
2. 排水管道的布置应尽量简洁，避免复杂的管道走向，减少管道长度和弯头数量，以降低水力损失。
3. 应采用耐腐蚀、耐磨损的材料，确保管道的耐久性。
4. 排水管道的管径应根据设计流量和流速确定，以满足排水要求。
三、施工规范1. 施工前应进行详细的技术交底，确保施工人员熟悉设计图纸和施工要求。
2. 施工过程中应严格控制管道的安装质量，确保管道连接严密，无渗漏。
3. 管道敷设应符合设计要求，避免管道受到外力损伤。
4. 施工完成后，应进行严格的水压试验和通水试验，确保排水系统的功能性。
四、验收标准1. 验收时应检查排水管道的安装质量，包括管道的平直度、连接的严密性等。
2. 应检查排水系统的功能性，包括排水速度、无堵塞等。
3. 验收过程中发现的问题应及时整改，直至满足规范要求。
五、维护管理1. 建筑物投入使用后，应定期对同层排水系统进行检查和维护，确保系统的正常运行。
2. 发现排水系统存在问题时，应及时进行维修或更换，避免影响建筑物的正常使用。
六、环保要求1. 同层排水系统的设计和施工应考虑环境保护要求，减少对环境的影响。
2. 应采用低噪音、低振动的排水设备，减少对周围环境的干扰。
本规范旨在指导天津地区同层排水系统的合理设计、施工和维护，以提高排水系统的安全性、可靠性和环保性。
请各相关单位和个人严格遵守执行。
同层排水施工工艺标准2016.6.22
江中区域工程技术部
目录
一、同层排水施工工艺
二、同层排水产品介绍及注意事项
一、同层排水施工工艺
什么是同层排水？
同层排水就是将沉箱传统的侧排地漏的功能，用预埋积水器（自带二次排水孔）来代替，沉箱内的积水直
接流入到管井内，通过管井内的PVC预埋积水器上的泄水孔排出至立管，无需另外安装侧排地漏。
管井立面排水孔太小，管井内未做找坡、 防水及垃圾清理，无法保证沉箱积水流入 到管井内，并通过PVC预埋件上的泄水孔 排走。
怎么解决？
详见以下工艺流程
一、同层排水施工工艺
1、管件安装工序分解
卫生间同层排水预 埋件两边墙面砌筑 完成
地面找平前，同层 排水预埋件周边打 凿、垃圾清理
卫生间同层排水预 埋件管井内找平、 防水
防漏预埋积水器（排污管用）： 规格：￠160×110 用途：卫生间排污立管 1、可调间距240mm、260mm、 280mm、300mm； 2、可直接控制离墙距离5-7mm; 3、具有用￠160管直接插入进行封堵试水及放水功 能； 4、双调偏心调位器可调节同心，可调楼板厚度 100mm、110mm、120mm； 5、可通过橡胶孔塞进行沉箱多次试水； 6、保护盖板具有红外定位功能、现浇走水功能
过梁
2００mm
2００mm
一、同层排水施工工艺
2、管件安装及土建施工要求 （ 7 ）、管井砌筑完成后，通过检修口将管井里面的土工布及垃圾清理干净。
土工布（或塑料 包装纸皮）上的 砂浆
土工布及垃圾清 理
管井内垃圾清理 干净
一、同层排水施工工艺
2、管件安装及土建施工要求 （ 8 ）、管井垃圾清理干净后，通过检查口平铺 20mm陶粒，陶粒有吸附、过滤作用，减少反臭、 堵塞排水孔。

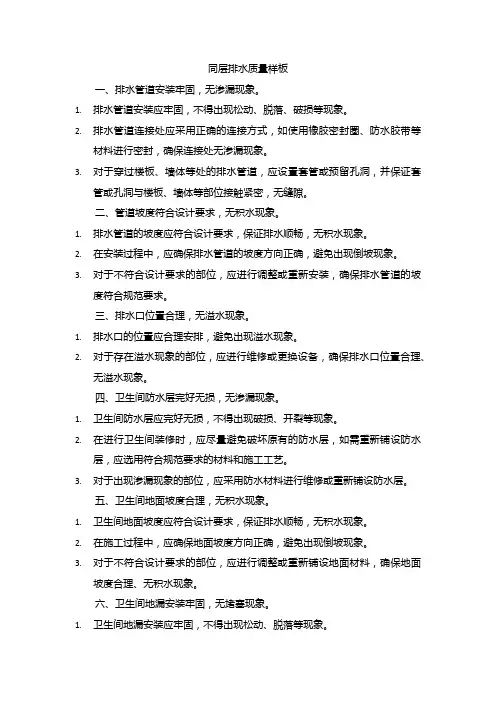

同层排水质量样板
同层排水质量样板一、排水管道安装牢固，无渗漏现象。
1.排水管道安装应牢固，不得出现松动、脱落、破损等现象。
2.排水管道连接处应采用正确的连接方式，如使用橡胶密封圈、防水胶带等材料进行密封，确保连接处无渗漏现象。
3.对于穿过楼板、墙体等处的排水管道，应设置套管或预留孔洞，并保证套管或孔洞与楼板、墙体等部位接触紧密，无缝隙。
二、管道坡度符合设计要求，无积水现象。
1.排水管道的坡度应符合设计要求，保证排水顺畅，无积水现象。
2.在安装过程中，应确保排水管道的坡度方向正确，避免出现倒坡现象。
3.对于不符合设计要求的部位，应进行调整或重新安装，确保排水管道的坡度符合规范要求。
三、排水口位置合理，无溢水现象。
1.排水口的位置应合理安排，避免出现溢水现象。
2.对于存在溢水现象的部位，应进行维修或更换设备，确保排水口位置合理、无溢水现象。
四、卫生间防水层完好无损，无渗漏现象。
1.卫生间防水层应完好无损，不得出现破损、开裂等现象。
2.在进行卫生间装修时，应尽量避免破坏原有的防水层，如需重新铺设防水层，应选用符合规范要求的材料和施工工艺。
3.对于出现渗漏现象的部位，应采用防水材料进行维修或重新铺设防水层。
五、卫生间地面坡度合理，无积水现象。
1.卫生间地面坡度应符合设计要求，保证排水顺畅，无积水现象。
2.在施工过程中，应确保地面坡度方向正确，避免出现倒坡现象。
3.对于不符合设计要求的部位，应进行调整或重新铺设地面材料，确保地面坡度合理、无积水现象。
六、卫生间地漏安装牢固，无堵塞现象。
1.卫生间地漏安装应牢固，不得出现松动、脱落等现象。
2.地漏口应无堵塞现象，保证排水顺畅。
同层排水技术要点
同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，一旦发生堵塞,本层内就能清理、疏通用户可以根据自己的爱好和意愿，个性化的摆布卫生间洁具的位置。
本文对同层排水以问答式作一粗略的介绍，不当之处还望各界同仁批评指正。
一、什么叫“同层排水”？它有什么优点？答：同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。
其优点是：①房屋产权明晰；②卫生器具的布置不受限制；③排水噪音小；④渗漏水机率小；⑤不需要P弯或S弯。
房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。
卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。
排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。
卫生间楼板不被卫生器具管道穿越减小了渗漏水的机率也能有效地防止病菌的传播。
由一只共用的‘多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的弯或S弯。
由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。
二、同层排水技术有几种形式？试作简要介绍。
答：同层排水技术目前主要有三种形式（三种做法）：一种是采用卫生间楼板（或局部楼板）下沉方式第二种是采用墙排水（以管道隐蔽安装系统为主要特征）方戈第三种是采用垫高卫生间地面的垫层式。
1.卫生间楼板下沉的排水方式参照《住宅卫生间》01SJ914。
具体做法是卫生间的结构楼板下沉（局部）30cm,作为管道敷设空间。
下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。
建筑同层排水技术规程
建筑同层排水技术规程
建筑同层排水技术规程是指在建筑物内部，将同一层的污水、雨水及废水排放到同一排水管道中，通过合理的设计和施工，保证排水系统的安全、稳定、高效运行的技术规程。
本技术规程主要包括以下内容：
1. 概述：介绍同层排水技术的定义、目的、适用范围，以及相
关法律法规和标准。
2. 设计原则：根据排水对象和排水量，确定排水管道的截面尺
寸和坡度，选用合适的材料和接口方式，设计出符合安全、卫生、环保要求的排水系统。
3. 施工要求：包括工程准备、材料采购、施工方案的制定和审核、管道的安装、连接和测试等方面的要求，以确保施工质量和进度。
4. 安装验收：对排水管道的安装质量进行验收，包括管道的质量、连接是否紧密、坡度是否符合要求、废水、雨水管道的区分等。
5. 运行维护：包括管道的日常检查、清洗和维修，以及故障排
除和应急处理等。
6. 监督检查：对排水系统进行定期检查和评估，及时发现和解
决问题，确保排水系统的安全、可靠、高效运行。
建筑同层排水技术规程对于建筑物的排水系统设计、施工和维护具有重要的指导意义，可以有效提高所建筑物的环保水平和使用价值。
- 1 -。
卫生设备同层排水系统技术规程
1 总那么为了提高同层排水系统的技术水平，做到平安、适用、节水、环保，保证工程质量，制定本规程。
本规程适用于山西省新建、扩建、改建的居住建筑内卫生设备同层排水系统的设计、施工、验收及维护。
公共建筑、工业建筑内生活排水系统采纳同层排水技术可参照本规程执行。
卫生设备同层排水系统在满足卫生和功能要求的前提下，应符合节水和环保的要求。
采纳的卫生器具、地漏和管材〔件〕等产品规格尺寸及要紧性能指标均应符合相应的国家标准及行业标准，且应符合本规程的有关要求。
卫生设备同层排水系统的设计、施工及验收，除应符合本规程外，尚应符合国家、行业及我省现行的有关标准的。
2 术语同层排水系统same-floordrainagesystem在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到下层空间、与卫生器具同层敷设并接进排水立管的排水系统，器具排水管和排水支管沿墙体敷设或敷设在本层结构楼板和最终装饰地面之间。
地面敷设方式drop-slabpipeinstallation通过落低楼板、设置垫层或管道明装的方式将排水横支管敷设在本层楼板上并接进排水立管。
沿墙敷设方式in-wallpipeinstallation排水支管在本层楼板上方沿墙敷设并与排水立管相连，在室内装修时，可利用装饰假墙将排水管道隐蔽起来。
排水横管drainhorizontalpipe与水平线夹角小于450的排水管道。
排水支管main branchdischargepipe连接器具排水管至排水立管的排水管段。
器具排水管sanitarybranchdischargepipe连接卫生器具存水弯至排水支管或排水立管的排水管段。
排水立管verticalpipe呈垂直或与垂线夹角小于450的排水管道。
排水横干管horizontalmainpipe连接假设干根排水立管至排出管的排水管段。
排水横支管horizontalbranchpipe连接卫生器具排水管至立管的排水管段。
建筑同层排水技术要点
建筑同层排水技术要点1.选用合适的材料：选择合适的排水材料对于建筑同层排水系统的运行是至关重要的。
常见的排水管材料包括塑料管、铸铁管和钢管等。
不同的管材具有不同的特点和适用范围，需根据具体情况选择材料。
2.正确的管道设计：排水管道系统的设计应考虑建筑物的结构、布局和使用情况等因素。
通过合理的管道布置，能够提高排水速度、防止堵塞和改善系统的通风效果。
此外，还应确保排水系统的坡度适当，以保证废水的流动顺畅。
3.合理配置排水设备：建筑同层排水系统中的排水设备包括下水道、便器、洗涤盆、浴缸等。
这些设备应根据实际需要进行合理的配置和布局，以满足不同功能区域的排水要求。
同时，应选择合适的设备品牌和型号，确保其质量可靠、使用寿命长。
4.防止异味和噪音污染：建筑同层排水系统中的废水可能会产生异味和噪音。
为了防止这些污染物的扩散和影响使用者的舒适性，应采取一些措施，如安装防臭件和噪音减振设备，以减少异味和噪音的产生和传播。
5.排水系统的清洁和维护：定期对建筑同层排水系统进行清洁和维护是确保其正常运行的重要环节。
定期清理污水管道和排水设备，清除堵塞物，保持通畅。
同时，定期检查和维修管道系统中的接口、密封件等，以防止漏水和破裂等问题的发生。
6.考虑节能和环保：在建筑同层排水系统的设计中，应考虑节能和环保因素，提倡使用节水设备和节能技术。
例如，可以安装节水型洗涤盆、蓄水式冲水装置等，以减少废水的产生。
此外，还可以考虑将废水进行回收和再利用，减少对环境的负荷。
7.预防火灾和防水处理：建筑同层排水系统的设计也应考虑防火和防水处理。
例如，在易燃区域应采用防火材料，并保证排水管道系统的完整性，防止烟气和火焰的蔓延。
同时，应对排水系统进行合理的防水处理，以避免漏水等问题的发生。
综上所述，建筑同层排水技术的要点包括选用合适的材料、正确的管道设计、合理配置排水设备、防止异味和噪音污染、排水系统的清洁和维护、考虑节能和环保、预防火灾和防水处理等。
卫生间同层排水技术标准
卫生间同层排水技术标准一、传统地排水方式的问题在于：1、侵占空间。
楼上住户的排水支管侵占了楼下住户的空间，让卫生间变“矮”了。
2、噪音干扰。
因为大家生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪音干扰。
3、漏水问题。
更为糟糕的是，如果管道漏水，那么到底应该由谁出资维修？造成的装潢损失又应该由谁承担？但无论如何，被迫承受不属于自己的错误，总是不合理的。
但是万科同层排水彻底解决了这一问题，排水支管位于本楼层内，再也不会给楼下住户带来诸多不便，产权关系可以得到明确的确认。
二、关于同层排水万科作为国内最大的房地产企业，始终走在设计研发的最前列，当然，卫生间体系的研发也不例外，今天就分享万科消除卫生间四大难题的『同层排水技术标准』三、万科同层排水的优越性同层排水系统的优势：保护建筑结构。
卫生器具支管均在本层连接，不会破坏任何建筑结构同层排水系统的优势：低噪音同层排水系统的优势：更佳的水利条件同层排水系统的优势：卫生间自由设计1.改变洁具的位置：同层排水卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间，真正实现我的马桶位置我做主2、避免了上下楼层卫生间必须对齐的尴尬：在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上重新打孔，或在墙上另外开槽，同层排水系统能轻松满足这一要求。
3.节省空间：同层排水支管是在同一层内完成的，所以住户卫生间的空间变大，还节省吊顶的麻烦和费用。
四、建筑与结构1、卫生间平面布置位置宜相对固定，上下层卫生间宜对齐。
2、卫生间降板做法应满足排水横支管敷设范围内结构降板350m m，并紧贴下沉部分结构板预埋侧排地漏，并应在降板结构面和填充完成面各做一道防水层。
3、降板式同层排水建筑构造做法（推荐做法）1）项目为精装修交房时，按此构造做法完成。
住宅卫生间同层排水技术
住宅卫生间同层排水技术左攀峰摘要：本文系统阐述了同层排水技术相对于传统隔层排水技术的优势，以及同层排水技术的主要形式，对局部降板式、墙体敷设式、排水集水器式的设计、施工做了探讨，最好提出了需要进一步解决的问题与争议。
关键词：同层排水；局部降板式；墙体敷设式；排水集水器式近年来，随着住宅私密性的强调和国外先进技术的引进，同层排水技术在我国得到了较快的发展，一线城市的很多高中档住宅已经采用同层排水技术。
1同层排水技术的优势同层排水技术是相对于我国传统的隔层排水技术而言的，其特点是卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水立管连接，只有排水立管穿越楼板，管道的维护和检修在本层套内就能解决，不需要到下一层疏通排堵。
同层排水系统在欧洲、日本已经广泛使用了多年，在我国最早出现是在上世纪九十年代，如《住宅设计规范》(GB50096—1999) 6.1.6条规定：住宅的污水排水横管宜设在本层套内。
《建筑给水排水设计规范》(GB50015—2003)4.3.8条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
以上条文都表达了同一个概念，住宅卫生间排水设计宜采用同层排水。
同层排水与隔层排水相比，具有如下优点：2 同层排水技术的形式同层排水技术目前主要有三种形式：一是以我国卫生间楼板局部下沉为特点的排水方式；二是以欧洲隐蔽式安装系统为主要特点的排水方式，又称为“墙体敷设方式”；三是以日本排水集水器为主要特点的排水方式。
下面就分别对这三种方式进行探讨。
2.1我国局部降板式局部降板排水方式的具体做法是将卫生间的楼板降低300~400mm ，用作管道敷设空间。
按设计标高和坡度将管道敷设完成后, 用填充物（如焦渣、混凝土等）填实作为垫层,垫层上用水泥砂浆找平后再做防水层和面层（见图1[1]）。
局部降板式是在传统隔层排水方式基础上的改进，比较图1 局部降板式土建施工示意符合中国长期以来的工程建设习惯，施工单位的技术门槛低，管道接管与传统接管基本相同，不需要更多的特殊配件，是一种简单实用而且较为普遍的方式。
建筑同层排水系统应用技术标准
建筑同层排水系统应用技术标准1. 范围本标准规定了建筑同层排水系统的设计、施工、验收和维护等方面的技术要求。
2. 术语和定义2.1 建筑同层排水系统：在同一楼层内，将各个卫生器具的排水管道连接到主排水管道的排水系统。
2.2 主排水管道：连接各个卫生器具的排水管道，负责将污水输送到污水处理厂或排放到下水道。
2.3 支管：连接卫生器具和主排水管道的管道。
2.4 立管：连接支管和主排水管道的垂直管道。
3. 设计要求3.1 建筑同层排水系统应根据建筑物的使用功能、卫生器具的数量和位置等因素进行合理布局。
3.2 主排水管道的直径应根据卫生器具的最大排水量和管道长度确定，一般不小于DN50。
3.3 支管的直径应根据卫生器具的排水量确定，一般不小于DN25。
3.4 立管的直径应根据支管的数量和排水量确定，一般不小于DN75。
3.5 建筑同层排水系统的坡度应符合国家相关标准的规定，一般不小于0.01。
3.6 建筑同层排水系统应设置检查口、清扫口和通气口等设施，以便于检查、维修和通风。
4. 施工要求4.1 建筑同层排水系统的施工应符合国家相关标准的规定，确保管道的质量和安装质量。
4.2 管道的连接应采用可靠的密封材料，防止漏水和异味。
4.3 管道穿越楼板、墙体等部位时，应采取防水措施，防止渗漏。
4.4 管道安装完毕后，应进行通水试验，检查管道是否畅通无阻。
5. 验收要求5.1 建筑同层排水系统验收时应提供完整的设计图纸、施工记录和检验报告等资料。
5.2 验收时应检查管道的材质、规格、安装质量和连接方式等是否符合设计要求和国家标准。
5.3 验收时应进行通水试验，检查管道是否畅通无阻，排水是否顺畅。
5.4 验收合格后，应办理相关手续，并进行备案。
6. 维护要求6.1 建筑同层排水系统应定期进行检查、维修和清洁，确保管道的畅通和卫生。
6.2 发现管道漏水、堵塞等问题时，应及时进行维修，防止影响正常使用。
6.3 定期对管道进行消毒处理，防止细菌滋生和污染环境。
住宅工程同层排水方案规范
住宅工程同层排水方案规范一、概述同层排水是指同一层楼内各种排水设施的排水工程。
同层排水工程的设计、施工、验收和维护是确保建筑工程正常使用的重要环节。
本规范旨在规范住宅工程同层排水方案的设计与施工，保障排水工程的质量与安全。
二、设计原则1、合理布局：同层排水方案应合理布局，便于排水设施的连接与维护，且在排水过程中不会出现积水现象。
2、安全可靠：排水设计应符合排水原理，能够安全可靠地排除污水和雨水，确保建筑物内部环境的卫生与安全。
3、经济合理：排水方案应综合考虑成本与效益，力求在确保工程质量的基础上节约材料和人力资源。
4、符合法规：排水方案必须符合国家和地方相关法规与标准，确保工程合法合规。
三、设计内容1、排水设施的选择：根据建筑物的使用性质和排水要求，选择适当的排水设施，包括排水管道、下水管、排水口等。
2、管道布局：根据建筑物的平面布局和建筑物功能分区，合理布置排水管道，设立合适的排水设施。
3、排水口设置：根据使用场所和排水要求，设置合适数量和规格的排水口，确保排水顺畅。
4、材料选用：排水管道及设施应选择防腐蚀、耐磨损、耐高温、耐低温的材料，保证排水系统的长期稳定运行。
5、施工工艺：排水系统的施工应符合相关标准和规范，避免因施工不当导致排水设施的损坏和故障。
6、防水处理：在排水设施封闭部位和密闭接口处进行防水处理，确保管道系统不会泄漏。
7、检测验收：对排水工程的设施进行验收，确保排水系统符合相关要求和标准。
四、施工要求1、材料采购：施工单位应按照设计要求，选择符合国家标准的排水管道和设施材料，确保质量合格。
2、施工工艺：施工单位应严格按照设计图纸和规范要求，采用正确的施工工艺，确保排水系统的质量。
3、施工环境：在施工现场应保持整洁，避免垃圾和杂物进入排水管道，影响排水系统的正常运行。
4、施工安全：施工单位应严格遵守安全操作规范，保障施工人员的安全，避免施工过程中发生安全事故。
5、验收记录：施工单位应及时记录排水工程的施工过程和验收情况，确保工程质量的可追溯性。
建筑同层排水技术规程
建筑同层排水技术规程
建筑同层排水技术规程是指在建筑物中设置水管、下水道等设备
和设施的规程。
其目的是为了保证建筑物内部平稳的水流和正确的排水，以防止水患和污染发生。
步骤一：设施的选型
在建筑同层排水技术规程中，首先需要选择合适的排水设施。
根
据建筑物的布局、面积、水流量等，选择适合的下水管、排水管、下
水道等设施。
同时，还需要考虑设施的材料、运输和安装方式等因素。
步骤二：布局设计
选择好排水设施后，需要进行布局设计。
在建筑物内的不同位置
设置下水口、排水口、检查口等设施，以保证整个建筑物内部的排水
畅通无阻。
步骤三：质量监控
在布局设计完成后，需要对整个排水系统进行质量监控。
包括检
查土壤稳定性、检查设施安装质量、以及通过工地现场调试，保证排
水系统的正常运行。
如发现问题，则需要及时进行排除，并重新进行
检查和测试。
步骤四：日常维护
建筑同层排水技术规程中，维护工作是非常重要的一环。
建筑物
内的排水设施需要定期清理、检查，并对其进行维护和保养。
如检查
到损坏或老化的设施，需要及时更换或修理。
只有通过日常维护工作，才能保证整个排水系统稳定的运行。
总之，建筑同层排水技术规程的制定和实施是建筑物安全和环境
保护的重要措施。
在设计、施工、维护和监管过程中，需要严格按照
规程要求操作，确保排水系统的正常运行，防止排水出现问题，避免
对环境和人身安全造成损害。
关于住宅卫生间同层排水技术分析
关于住宅卫生间同层排水技术分析作者：陈玉丽来源：《城市建设理论研究》2013年第17期摘要：同层排水系统解决了本层排水本层清通检修的问题，保证了卫生间装修最大的自由度。
关键词：同层排水, 传统的下排水等中图分类号：S276 文献标识码： A 文章编号：目前，卫生间排水绝大部分设计在楼板下，横管较长的才在本层设清扫口，一般仅在横管末端弯头上设检查口，横管若发生堵塞，必须要到下层进行清通。
由于横管设在楼板下，因此卫生间的卫生洁具排水小立管必须穿越楼板，楼板上须防渗防漏的地方较多。
这些问题，在住宅建筑中尤为突出，因此《住宅设计规范》（GB50096-1999）第6.1.6条指出，“住宅的污水排水横管宜设于本层套内。
当必须敷设于下一层的套内空间时，其清扫口应设于本层，并应进行夏季管道外壁结露验算，采取相应的防止结露的措施。
”该条文建议排水横管应尽量设于本层。
《建筑给水排水设计规范》（GB50015-2003）第4.3.8条规定，“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
”在其条文说明中也建议采用同层排水。
同层排水系统的种类及简介同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。
其优点是：1. 房屋产权的清晰化，所有物品均在同一楼层内，容易划分产权；2. 检修方便，同楼层即可检修，不干扰楼下住户；3. 空间布局上的灵活性，楼板没有预留孔，布局不受限制；4. 不破坏墙体结构，延长建筑使用寿命；5. 建筑整体功能上的灵活性，既满足卫生要求，又可以实现房屋功能设计上的灵活性，卫生间位置不必要上下一致； 6. 噪音小，采用高密度聚乙烯管材，结合隐藏式安装系统，极大程度上降低了冲排水时的噪音；7. 采用挂壁式洁具，没有卫生死角打扫方便；8. 采用特殊的管件后，可以大量节约立管数量，扩展了建筑空间；9. 安全可靠，无渗漏隐患；10.节约用水。
分析建筑同层排水设计以及施工技术
分析建筑同层排水设计以及施工技术发布时间：2021-05-20T06:09:03.801Z 来源：《房地产世界》2021年2期作者：伊永胜[导读] 同层排水作为一种以人为本理念的体现，具有积极的推广意义，由于实际工程中一些不严格执行规范要求的现象，同层排水在中国并没有得到很好的应用。
本文对建筑同层排水设计及施工技术进行了分析探讨，仅供参考。
伊永胜身份证号码：37010219750201xxxx 山东省临沂市 276200摘要：同层排水作为一种以人为本理念的体现，具有积极的推广意义，由于实际工程中一些不严格执行规范要求的现象，同层排水在中国并没有得到很好的应用。
本文对建筑同层排水设计及施工技术进行了分析探讨，仅供参考。
关键词：建筑同层排水；设计；施工一、同层排水基本分类同层排水系统从安装方式上分为下排式、墙排式、垫层式三种，而垫层式由于其容易产生“内水外溢”现象，施工难度大，费工费料，影响美观，增加楼梯承载负荷等诸多弊病，已经不再使用，因此在工程应用中，实质上只有两类：下排式和墙排式。
下排式中，建筑上采用卫生间降板沉池结构，一般降板深度300～350mm。
排水横支管在填层内敷设。
下排式节约空间，传统的卫生器具和排水管件基本可满足安装要求。
但是降板沉池内容易出现积水，造成墙面潮湿，还容易产生臭味，一般会采用积水排出器。
墙排式中，建筑上无需采用卫生间降板沉池结构，排水横支管沿夹墙内敷设。
地面排水地漏利用卫生间与起居室结构楼板高差及卫生间找平层及装饰地砖的厚度（约120～150mm），采用结构紧凑的侧排水地漏和后排式坐便器。
墙排式避免了降板沉池内积水的问题，可实现个性化装修，卫生间的卫生条件得到改善。
但是地漏的位置不能太随意，必须靠近排水立管，且夹墙的设置非常占用空间，小户型不适用这种方案。
二、层排水与传统下排水方式的区别同层排水由于其独特的优点已经成为居住建筑中普遍应用的一项技术，在同层内进行平面施工并且敷设排水管，可以保证污水及废弃物顺利地排入排水立管。
同层排水技术标准
（3）人员配置要求：
驻现场责任人至少 1 人；技术工人 2 人以上；大工 5-10 人，依施工工期要求灵
活安排；配备安全员、质检员。
3.2 施工工艺
1、卫生间立管洞由甲方预留，乙方负责扩洞、找直、吊眼，横管过砖墙凿洞及
封堵。
2、隐蔽式水箱与地面和墙壁固定时必须有四个固定点（地面和墙面各两点）。固
定点为膨胀螺丝，固定点墙体为空心砖时，应将空心砖以水泥砂浆埴实并找平墙面。
第3页共3页
2、所有水箱面板、返水弯、地漏盖等相关配件、产品合格证、保修卡、说明书 交由物业公司。 七、过程检查
1、感观检查，管道安装垂直度、找坡度、位置偏差是否超标。 2、检查是否符合设计要求，有无偷工减料现情况发生。 3、检查施工组织情况，安全文明施工情况，质量保证措施体系是否健全有效。 4、检查施工进度是否符合要求。 5、检查成品保护情况是否符合要求。 八、材料质量标准 1、所有配料为 PE80 的混配料，管材、管件为同一品牌产品。系统联接件不渗不 漏并且达到五十年以上的使用寿命。 2、外观完好，无明显划痕、裂纹等不合格现象。
3、马桶配用隐蔽式水箱，马桶排水接口为 HDPE 材料，以保证与管道同种材料
联接。隐蔽式水箱箱体厚度不得大于 18cm，支架高度为 1.2 米。
4、排水管道采用热熔对焊联连；不方便对焊的地方采用电焊管箍联接。保证管
ห้องสมุดไป่ตู้
第1页共3页
道系统无渗漏。 5、管道的管径必须与施工图纸上的相同，所有水平方向的变向都必须采用 45 度
五、工程开始条件 1、墙体抹灰后进行立管制安。 2、卫生间防水、地热施工前进行支管、地漏安装。 3、卫生间地热地面完成后进行水箱安装。
第2页共3页
六、工程结束条件 1、所有管道、管件、同层排水地漏、隐蔽式水箱支架等全部安装毕，满足功能
住宅卫生间降板式同层排水技术标准和节点做法
住宅卫生间降板式同层排水技术标准目次1 总则 (2)2 术语 (3)3 设计 (3)3.1 建筑与结构 (3)3.2 部品选择 (5)4 施工 (6)4.1 施工工序 (6)4.2 施工要求 (8)5 维护 (10)5.1 立管及排出管 (10)5.2 横管 (10)附录：典型卫生间管道布置示意图 (11)1 总则1.0.1 为了解决住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。
1.0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。
1.0.3 本标准主要参考标准、规范、图集如下：GB50015－2003 建筑给水排水设计规范GB50242－2002 建筑给水排水及采暖工程施工质量验收规范CJJ/T 29－98 建筑排水硬聚氯乙稀管道工程技术规程CECS172：2004 排水系统水封保护设计规程CJ 164-2002 节水型生活用水器具03SS408 住宅厨、卫排水管道安装01SJ914 住宅卫生间96S406 建筑排水用硬聚氯乙稀（PVC－U）管道安装1.0.4 公司的住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准规范的规定。
2 术语2.0.1 同层排水：是指卫生器具排水管不穿楼板，而排水横支管在本层与排水立管连接的管道布置方式。
2.0.2 降板式同层排水：是同层排水的一种常用做法，卫生间楼板降板350mm，排水横支管布设在降板中的一种管道布置方式。
图2.0.2 降板式同层排水做法示意2.0.3 生活污水：居民日常生活中排出的粪便污水。
2.0.4 生活废水：居民日常生活中排出的洗涤水。
2.0.5 生活排水：居民日常生活中排出的生活污水和生活废水的总称。
住宅卫生间降板式同层排水技术标准--条文说明
万科集团住宅卫生间降板式同层排水技术标准—条文说明1、总则1.0.1 集团2004年客户满意度调查结果显示，有26%业主反映给排水设施的出现问题，其中90%的问题为排水设施问题。
排水设施的问题有排水不畅、渗漏、噪音、反味等及由排水方式带来的产权不明晰，维修困难。
因此集团组织编写了本标准。
1.0.2 本条为强制要求。
各区域公司也可根据项目定位及成本允许情况，在满足同层排水要求下选用其他技术做法，如欧洲后排式（吉博利）、日本降板式（集水器、架空地板）等。
3、设计3.1.2 降板高度350mm是考虑了排水坡度、地漏安装高度等因素所设计的标准高度。
但对于卫生间面积较小，横支管排水点与排水立管最远距离小于3m时，降板高度可以控制在300mm。
典型卫生间及排水管道布置见下图。
图1 污废合流时卫生间管道布置图1图2 A－A剖面（污废合流）图3 污废分流时卫生间管道布置图*下列情况下宜采用生活污水与生活废水分流的排水系统：1、当地规范有明确要求时；2、生活污水需经化粪池处理后才能排入市政排水管道时；3、生活废水需回收利用（中水利用）时；4、对排水性能要求较高时。
图4 A－A剖面（污废分流）3.1.3 本标准提供的构造做法中，防水层选用了JS防水涂料，JS防水涂料为水泥剂材料，与砂浆、混凝土及排水管材有较好的结合度；此外由于目前可选的聚氨酯防水涂料，是用沥青代替煤焦油作为原料，但在使用这种涂料时，一般采用含有甲苯，二甲苯等有机溶剂稀释，含有毒性。
因此，推荐采用JS防水涂料。
为保证降板式卫生间防水效果，建议完成构造做法（1）～（8），避免由业主自行完成填充层对防水和管道造成破坏。
局部降板做法见下图，图1、图3所示卫生间即可采用局部降板。
图5 卫生间局部降板示意3.1.4 洗衣机地漏一般常与洗衣机排水管连接，与其他地漏合用后会影响卫生间排水效果，因此本标准建议洗衣机地漏不与其他地漏合用。
为保证降板中不会出现积水，在紧贴结构板的位置设置侧排地漏，这是降板做法的重要保证手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同层排水质量标准
1、范围
本技术标准适用于使用高密度聚乙烯（HDPE）管材管件，沿墙敷设的同层排水系统
2、管材及管件技术要求
2、1管材的应用选择应符合表1的规定。
2、2 管材、管件的性能应满足表2的规定要求。
表2 性能要求
2、4排水立管每层与支管连接处，可采用苏维托管件代替普通顺水三通，苏维托管件亦需满足上述管材管件的性能要求。
3、隐蔽式水箱及支架
3、1 隐蔽式水箱内给水阀、排水阀需提供满足GB6952-2015《卫生陶瓷》、GB/T 26730-2011 《卫生洁具便器用重力式冲水装置及洁具机架》、GB/T 26750-2011 《卫生洁具便器用压力冲水装置》的检验报告。
3、2 水箱框架应采用镀锌烤漆整体防腐处理，高度不大于120cm。
应能提供多种高度，以供选择。
排水接口应提供110mm或90mm直径接口。
3、3 水箱框架需要经过承重400kg的测试，测试过程中形变量不超过10mm，厂家应提供实验报告及数据。
3、4 水箱应采用3 /6升双冲水方式，且最大水量不超过6L。
4、同层排水地漏
4、1同层排水地漏应采用内置水封的直埋式地漏，水封深度不得小于50mm。
4、2地漏的流量、自清能力、水封稳定性等指标均需符合GB/T 27710-2011《地漏》中的规定。
5、现行规范清单
必须满足的现行基本规范但不限于：
CECS 247《建筑同层排水系统技术规程》
CJ/T 250《建筑排水用高密度聚乙烯（HDPE）管材和管件》
GB 6952-2015《卫生陶瓷》
GB/T 26730-2011 《卫生洁具便器用重力式冲水装置及洁具机架》
GB/T 26750-2011 《卫生洁具便器用压力冲水装置》
GB/T 27710-2011《地漏》。
