NEC电话交换机如何更改分机号 有图文
NECSL1000交换机编程说明NEC交换机调试说明
交换机编程说明交换机调试说明用专用电话机进入和退出系统编程（有显示地）：. 进入：→**→（密码）→→显示. 退出：按键返回直到显示时按键退出并保存所设置地数据，屏幕上会显示．更改分机号码地相关编程：：系统号码计划，：分机号码地设置和更改：分机名称设置（在装机时最好删除所有分机名称），专用话机编程时用键清除：删除所有分机号码，只保留第一端口地分机号码.．振铃组地设置：将外线分配到响铃组，设置响铃组内地分机．长途限制等级设置：：分配每个分机地限制等级，：为每个等级分配限制表（）：输入限制表里地限制代码（）每个表可以输入个限制码举例：等级国际，等级国内，等级市话，等级内线，等级：等级：（限制表）（）按键可以输下一个等级：（限制表）（）等级：（限制表）（）代表，*和．计费设置：串口计费：（串口连接线顺序）波特率：，，，，，口计费，，：改成输出地电话号码最后一位不隐藏.日期输出：有两种话单格式：输出电话号码位.：输出电话号码位．来电显示设置：开放每条外线地来点显示功能：.每条外线地制式开放每个普通分机地来点显示普通分机转普通分机是否显示外线号码显示不显示如果系统接地是模拟外线设置为，如果外线是汇线通这项地设置又是还出现看不到来电显示或来显示不稳定时有时无地情况下,可以将这个数值调低大概在左右.b5E2R。
注：以上四项调试后发现话机还不能看到来点显示请将该设备接地.．分机部门组地设置：举例：外线打入集团电话要求分机，，在忙和无人应答时可以相互循环.将，，设置为部门组，选择到部门组设置成选择到部门组设置无人应答时间，设置部门组代表号（例），将每条外线地打入方式设为，设置响铃目标号p1Ean。
．缩位拨号设置：系统分为三种速拨类型：公共，分组和个人.所有人可以使用公共速拨，分配在同一个组人员可以使用分组速拨，个人速拨只用于自己地分机.每个速拨单元可存储位电话号系统共有个速拨单元，可用于公共速拨和分组速拨.DXDiT。

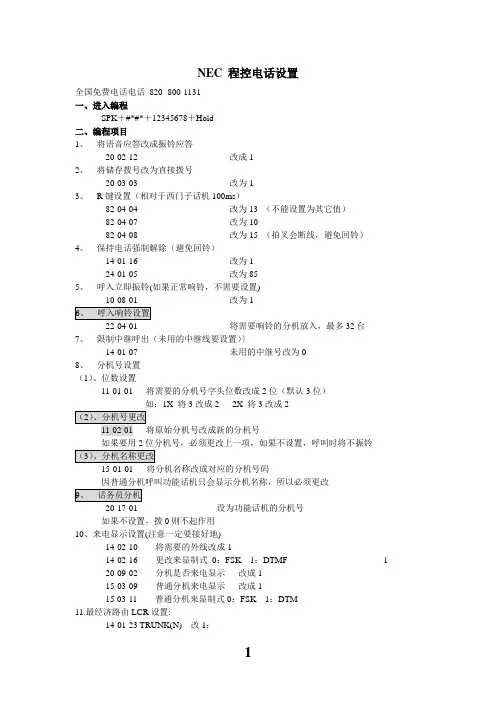

NEC 程控电话设置
NEC 程控电话设置全国免费电话电话820- 800-1131一、进入编程SPK＋#*#*＋12345678＋Hold二、编程项目1、将语音应答改成振铃应答20-02-12 改成12、将储存拨号改为直接拨号20-03-03 改为13、R键设置（相对于西门子话机100ms）82-04-04 改为13 （不能设置为其它值）82-04-07 改为1082-04-08 改为15 （拍叉会断线，避免回铃）4、保持电话强制解除（避免回铃）14-01-16 改为124-01-05 改为855、呼入立即振铃(如果正常响铃，不需要设置)改为122-04-01 将需要响铃的分机放入，最多32台7、限制中继呼出（未用的中继线要设置）〕14-01-07 未用的中继号改为08、分机号设置（1）、位数设置11-01-01 将需要的分机号字头位数改成2位（默认3位）1X 将3改成2 2X 将3改成215-01-01 将分机名称改成对应的分机号码20-17-01 设为功能话机的分机号如果不设置，拨0则不起作用10、来电显示设置(注意一定要接好地)14-02-10 将需要的外线改成114-02-16 更改来显制式0：FSK 1：DTMF 1 20-09-02 分机是否来电显示改成115-03-09 普通分机来电显示改成115-03-11 普通分机来显制式0：FSK 1：DTM11.最经济路由LCR设置:14-01-23 TRUNK(N) 改1；26-01-04 改1；26-02-01 TBL1内设0；26-02-06 TBL1 对应TBL2;26-05-02 TBL2内设17908+P(需要空开语音的加P,一个P 3秒,)12.设置外置话务员22-04-01 在呼入振铃组中设置话务员分机号码.22-05-01 在振铃组中设置话务员的振铃组即可13.计费: 35-01-01 1:COM 口3:LAN 口35-01-04 取消隐藏位数10-21-02 波特率更改(COM口线序如下:LAN口:交叉线序三、编程按键说明HOLD 保存DC 编程项目后退FLASH 在项目间的细项移动LND 光标左移OPAC 光标右移SPK 退出编程（需要用DC键退出到初始编程状态）VOL 在同一项目内的数据进行翻转（如中继1、2…，分机号200、201…等）此操作会自动保存已经更改的数据CONF 左进删除键CLEAR 删除键上面说的不错，不过有一点更正，那个是ARS,不是最经济路由LCR；真正的LCR是1，14-01-23 TRUNK(N)改1；2，26-01-04改1；3，26-02-01 TBL1内设0；4，26-02-06 TBL1 对应TBL2; 5,26-05-02 TBL2内设17908+P(需要空开语音的加P,一个P 3秒)A、选择计费端口：35-01-01 1：COM 3：LANB、取消隐藏位数：35-01-04 1改成0C、修改COM波特率：10-21-02 默认：9600长途限制等级设置：A、21-05-08：定义每个等级可以使用的限制表如：第一等级限制国际，设1等级为使用，在下一项（21-06-07对应的表）里设置限制00和1790900即可其它以此类推，可以灵活分配的，切记与下一项配合，四个表已经够用啦B、21-06-07：可以设置四个表，对应前一项的设置，可以设置1-200个数据，每一个数据最大12位一般在这里设置即可，其它可以不用管它C、21-04-01：分配每个分机对应的等级D、随身密码设置： 221-14-01：设置密码，固定六位，不可更改位数21-14-02：设置密码等级注：如果你限制国际只需要限制00，可以用21-05-01设置，对应21-06-01，因为只可以设置4位数，所以用处不大其它允许表，自己看着需要做设置吧，都在21-05和21-06里，注意对应关系就可以啦！4、语音信箱和VRS的设置及使用语音信箱及VRS的设置及使用－A1是必须的硬件，安装在底板上1、VRS设置：22-02-01 改成125-02-01 改成1 按HOLD后把数据也改成120-07-13、14、15 就按需要设置吧，这里指的是可以录音的分机具有的等级25-06-02 设置按0的时候转到那一个分机，注意要在0的提示项里面设置2、语音信箱设置：40-01-01 改成140-02-01 在这里面设置你需要用到的信箱号码，最好现分机号相同40-02-02 设置每个信箱的密码，按需设置吧VRS必须录音才能有提示音的，在具体权限的分机上按716就可以啦！四、语音信箱的使用如果是功能话机，就设置一个语音信箱键吧，内容是：67+信箱号如果是分机：提机＋884+67+信箱号+#，会有语音提示的，按服务码操作（具体看手册吧）注意：个人问候语在32#里面录音，进入语音信箱以后可以按0#听到帮助的！ 3普通分机只支持一种自动总机功能，即无条件转移到语音信箱！要在62#里面设置其它的就慢慢摸索吧！5、话务员设置只要在22--04-01里设置语务员的分机端口就可以了,,然后在话务员里设置个总机,,转接时间就OK了对NEC Aspila 内置VRS 的小改造第一个问题，内置VRS 转分机后，当分机没人接听，只有两种选择：挂断、转话务员，没有无应答提示。
nec程控电话交换机sl交换机说明书necsl集团电话编程necsl安装手册
N E C程控电话交换机S L1000交换机说明书N E C S L1000集团电话编程N E C S L1000安装手册NEC程控电话交换机SL1000专用话机进入和退出系统编程：进入：SPK→#*#*→→HOLD→显示Programmode退出：按DC键返回直到显示Programmode时按SPK键退出并保存所设置的数据，屏幕上会显示savingsystemdata1．分机的外线权设置：14-07-01中继线分配图设置15-06-01分机对应的中继线分配图2外线直接到一个分机振铃(直入线)呼入中继线类型设置22-02-01Trunk-----指定中继线modelTRKType=4DIL呼入中继线的目标分机或部门组22-07-01Trunk----指定中继线model1NO=指定的分机号码如果DIL振铃的分机没有应答可以转到振铃组内它的分机振铃无应答回叫时间22-01-04(0-64800)DIL呼入电话在编程设置的目标分机上振铃时间.超过这个时间间隔DID电话被转移到预设的振铃组无应答转移目标DIL/IRG22-08-01Trunk----指定中继线Mode1IRG------X3.外线分组:14-05-01中继线组14-06-01中继线路由21-02-01分机的中继线组4.第二中继出局码设置：11-01-01创建第二中继出局码11-09-02输入第二中继码21-15-01分机的第二中继组路由用专用话机进入和退出系统编程：1.进入：SPK→#*#*→→HOLD→显示Programmode退出：按DC键返回直到显示Programmode时按SPK键退出并保存所设置的数据，屏幕上会显示savingsystemdata3．更改分机号码的相关编程：11-01-01：系统号码计划11-02-01：分机号码的设置和更改15-01-01：分机名称设置（一般在装机时最好删除所有分机名称），专用话机编程时用CLEAR键清除92-02-01：删除所有分机号码，只保留第一端口的分机号码。
NEC程控电话交换机SL1000交换机说明书 NEC SL1000集团电话编程 NEC SL1000安装手册簿
NEC程控电话交换机SL1000交换机说明书 NEC SL1000集团电话编程 NEC SL1000安装手册NEC程控电话交换机SL1000专用话机进入和退出系统编程：进入： SPK→#*#*→12345678（密码）→HOLD →显示 Program mode退出：按DC键返回直到显示Program mode 时按SPK键退出并保存所设置的数据，屏幕上会显示saving system data1．分机的外线权设置：14-07-01 中继线分配图设置15-06-01 分机对应的中继线分配图2 外线直接到一个分机振铃(直入线)呼入中继线类型设置22-02-01 Trunk -----指定中继线model TRK Type= 4 DIL呼入中继线的目标分机或部门组22-07-01 Trunk----指定中继线model1 NO = 指定的分机号码如果DIL振铃的分机没有应答可以转到振铃组内它的分机振铃无应答回叫时间22-01-04 (0-64800) DIL呼入电话在编程设置的目标分机上振铃时间.超过这个时间间隔DID电话被转移到预设的振铃组无应答转移目标 DIL/IRG22-08-01 Trunk---- 指定中继线 Mode1 IRG------ X3. 外线分组:14-05-01 中继线组14-06-01 中继线路由21-02-01 分机的中继线组4. 第二中继出局码设置：11-01-01 创建第二中继出局码11-09-02 输入第二中继码21-15-01 分机的第二中继组路由用专用话机进入和退出系统编程：1. 进入： SPK→#*#*→12345678（密码）→HOLD →显示 Program mode退出：按DC键返回直到显示Program mode 时按SPK键退出并保存所设置的数据，屏幕上会显示saving system data3．更改分机号码的相关编程：11-01-01：系统号码计划11-02-01：分机号码的设置和更改15-01-01：分机名称设置（一般在装机时最好删除所有分机名称），专用话机编程时用CLEAR键清除92-02-01：删除所有分机号码，只保留第一端口的分机号码。
NECSL1000交换机说明书 NEC
NEC程控话交换机电LS1000交机说明换书NC SL100E0集电团编话程NEC SL 100安装0册手NEC 程电话控交机换LS1000专用机进话和入退出系编统程：进入：PS→K*#*→#23146758（码）→H密ODL →显示Pogrramm doe退出按D：键C返直到显回示Prgoarmmo de 时S按P键K出退保并存所置设的数据，幕上屏会显示svaingsy temsd taa1．机的分线外权设：置1407-01 -中线分继图设配置1506-0- 1机对分应中继线的配图分2 线直外到一个接分振铃机直入()线入中呼线继类型设置220-2-01Tr uk -n---指定中继线-mode lRK TType= 4D L呼I中继入的目标线分或机部门组220-7-01Tr uk--n-指-中继线定moedl1NO = 指定分机号的码如果ILD铃振分机没有的答应以转到可铃振组它内分机振铃的应无答回叫时间22-1-004 (0-46800 )ID呼入电L话编在设置的目标分程机上铃时振间超过这.个间时隔DID 电话间转移到被设的振预组铃应无转移目答DIL/I标GR2208--01 runkT---- 定中继指线oMde IR1--G---- X3. 外分组:线14-0-50 中1继组线14-6-010 继线中由路21-0-20 分1机中继的组线4. 二中第出局码继设置：11-010- 创1建二第继中出码局1109--20 入第二中继输码21-5-011 机的分二中继第路组由用专用机话进入和退系出统编：程1. 入进：SP→K#**→1#2356784密码（）→OHD L显→ 示rogram modP 退出：e 按C键D返回直到显Prog示amrmode 时按SPK退出键并存保设置所数的据屏，幕会显示上asivn gsytesm dta a3 ．更改机分号的码相编程关：11-01-0：系1统码计号划11-02-01：机分号的码设和更改置1501-0-1分机名：称置（设一在般装机时最删除所有分好名机），称用专机话编时用C程LEAR清除键920--01：删2除所有分机号码只保留第，端口的一分号码。
NEC电话交换机普通话机手册
很多公司都是网管负责电话，说明书都是专业nec电话的说明书，以下是普通话机设置内容，分享于大家#*#* 12345678 hold10-01-01 修改系统时间24-02-03设置没人接转移时间（默认：１０秒）16-01-09设置部门组无人接转移时间（默认：１５秒）11-02-01 设置分机号码90-08-01 设置系统复位“1”+ hold（仅对系统维护使用）90-33-01 改1 中国制式20-03-04 改1 拨外线发码时长（默认：3秒）11-01-01 把* 号，把4 改1代接11-12-27 把867 改*82-04-04 改13 最大断开时间（默认：20）82-04-08 改80 最大闪断时间82-04-07 改17 最小断开时间（默认：21）回铃设置81-01-09 改70 呼叫放弃检测时间14-02-19 改3 所有外线都设置通话断线设置14-02-20 改7 所有外线都设置14-02-09 改1 所有外线都设置（忙音检测）0：禁止，1：使用20-21-01 改0 长时间通话警告1（默认：170）20-21-02 改0 长时间通话警告2（默认：180）20-13-01 改0 长时间通话警告3（0：关，1：开）Nec topaz 查看系统版本Opac + 3 或者90-16-01Nec topaz 查询自己得端口号1：check + call2：check + 分机号Ex 查询系统版本Check + hold15-01-01 修改分机名称90-02-02 修改系统密码20-02-12 改1 呼叫振铃（0：语音，1：铃声）22-04-01 普通振铃设置普通振铃设置22-05-01 设置振铃组1页11-01-08 设置勿打扰（847）1：阻止中继线呼入2：阻止内线呼入，群呼，呼叫前转和转移来得中继线电话3：阻止所有呼入4：阻止呼叫前转0：取消勿打扰11-12-15 设置指定出中继（805）使用方法：801 + 01（01就是第一条外线）11-11-12 设置闹钟（827）使用方法：827 + 类型1（预定时间，只想一次）类型2（预定时间，每天都响）+时间（24小时制式）851 + 42 经理经理秘书功能851 + 41 秘书11-11-40 外转外功能（713）14-01-13 改1（所有得外线都设置）14-02-09 改120-02-09 改120-11-12 改121-03-01 改125-07-07 改0使用方法：call +713+ 6 + 9 +转移得号码+ hold（专用话机）713+6+hold（取消）713+ 6 + 9 +转移得号码（普通话机）713+6（取消）11-09-01 设置中继占用码（类型3）初始：9 改0设置拨0或9出局11-01-01设置字头9 （digit 1 type5），0（digit 1 type 3）Ars缩位26-01-01 改121-01-03 改026-02-01 改026-02-02 改126-02-03 改126-02-05 改1 ip位数26-03-01 输入：D 0 3 190 PRE (RE)2页Lcr缩位14-01-23 所有外线都126-01-04 改126-02-01 表2 改026-02-06 表2 改226-05-02 在表2 中添加IP出局码停止（暂停）11-12-10缩位拨号（813）13-04-01 输入要存储得号码（如9 R 123456）存储电话薄话机上要输入得特殊字符（如：P R G）外线键：1 2 3使用方法：拨813＋存储得表格（如：００２）定义按键使用２７＋你存储得表格一呼叫转移（内线）８４８立即呼叫转移（１１－１１－０１）８４３遇忙呼叫转移（１１－１１－０２）８４５无人应答呼叫转移（１１－１１－０３）８４４遇忙和无人应答转移（１１－１１－０４）８４２双方振铃转移（１１－１１－０５）二呼叫转移（内线）１.双方振铃2 .无人应答转移的分机号24-06-01 3.立即转移4.忙和无人接转移三呼叫转移（内线）11-11-16（888）+ 2遇忙/无应答+ 分机号+ 2所有外线+ SPK3跟随转移3仅外线4立即转移4仅内线6无应答转移7双方振铃转移0取消专入设置22-04-01 设置分机组22-05-01 设置中继线组通话声音小设置方法81-07-01 改0 （把所有得外线都设置）10-03-03 改5010-03-01 类型设置（1.专用话机2.普通话机10.直选台13.中继）10-03-04 输入50全部输入完成后重启电源才能管用3页回叫设置方法15-02-11 改1（把所有得分机都改）11-12-03功能码（850）使用方法：在呼叫对方分机听到对方忙线声按850 挂机就可以了分图功能设置方法14-07-01 0.无接入七个等级 1.只有呼出接入2.只有呼入接入6.呼入呼出接入7.最高接入15-06-01 对应分机系统本身有200个图位MAP图位得意思11-12-19群呼功能设置方法（801）31-02-01 分机分组31-02-02 对没个分机打开或关闭群呼功能（0.关闭1.打开）11-12-23 群呼回应（863）使用方法：全体呼叫：801 + 0或00部门呼叫：801 + 部门组号11-12-08监听功能设置方法（810）20-13-11 允许/禁止监听（0.关1.开）20-13-12 被监听允许/禁止(0.关1.开)20-13-17 强叉音和显示（0.关1开.）定义强叉键34使用方法：拿起话筒+ 810 + 您想监听得分机号码11-11-36随身密码设置（763）14-01-08 改1（每条外线都设置）21-05-0821-06-07 设置长途账目表21-04-01分机对应哪个表21-14-01设置密码21-14-02 改1使用方法：763 +设置得密码＋出局码＋外线号码代接组设置方法２３－０２－０１给分机分代接组１１－１２－２６指定组代接（８６８）１１－１２－２８代接其他组分机（８６９）4页功能键设置851（11-11-17）+ 24 本组代接/ 25 外组代接/ 26 指定组代接852（11-11-38）删除可编程功能码：10.立即转移11.遇忙转移12.无人应答转移13.遇忙和无人应答转移14.双方振铃转移24.本组呼叫代接25.外组呼叫代接26.指定呼叫代接36.预占线回叫34.强叉08.来显32.会议回应02.麦克风06.转接键普通话机重拨不好用设置方法20-03-03 改020-03-04 改320-03-07 改5内置话务员拨0挂机后电话还一直响铃调试：80-07-01 把表1中得数据删除在表2中输入45如果客户想让自己得外线费用平均调试：21-01-01 中继线占用方式（0.优先路由1.循环路由）虚拟分机好设置11-04-01 设置虚拟分机号码15-07-01 设置虚拟分机键“*03”15-08-01 设置虚拟分机响铃15-09-01 改1设置虚拟分机是否振铃比如你定义了19键为虚拟分机键（显示如下）15-09-01TEL800KY 19 MODE1 = 05页夜服功能设置12-01-01 允许人工夜服转换（0关1开）20-06-01 改1 等级20-07-01 人工夜服转换（0 禁止1使用）人工转换22-04-01 设置振铃分机，振铃组响使用方法：818（11-10-01）+ 1 白天818 + 2 夜间定义按键：851 + 相应键+ 09 + 1 白天851 + 相应键+ 09 + 2 晚上12-01-02 自动夜服转换（0关1 开）22-04-01 设置振铃分机，振铃组响22-05-01 白天打入第一组响，夜间第二个响自动夜服MODE相对应12-02-01 设置自动夜服转换时间20-03-03 拨号方式（0：接收所有数据在发送1：直接发送）来电显示设置14-02-10 改1 （所有得外线都设置）15-03-09 改1 （分机得来电显示）0 FSK15-03-11 主叫号码类型1 DTMF14-02-16 模拟中继线类型0 FSK1 DTMF15-03-14 设置转移来电方式0 内部号码1 外部号码1.外置话务员调试方法16-01-02 改1 （0优先路由1循环路由）22-02-01 改4 把所有的外线都设置上2.循环振铃调试方法16-02-01 给分机分组（如：2）11-07-01 设置组代表号（如：300）22-07-01 设置代表号得铃响（就是你设置的代表号300响铃）VRS设置方法22-02-01 改1 （所有得外线都改）25-02-01 先1 后01 （所有得外线都设置）25-06-01 recv 1（代表拨几）hold输入分机号码25-06-02 destno（拨几到哪个分机响铃）40-07-01 设8（中文模式）40-10-08 设02 （忙线时得通告）40-10-09 设03 （无人接时的通告）录制语音: SPK + 716 + 7 + (01~48)录制的信息号码,听到请开始录音和嘟一声后录制,不能超过2分钟,如听到录音结束表示已经超过录音时间,拨0 # 结束或挂机.听语音: SPK + 716 + 5 + (01~48)听之前的录音,按# 在听,听下一段语音拨5 +(01~48)最后挂机.删除语音: SPK + 716 + 3 + (01~48) + HOLD (专用话机),取消操作,删除录音并返回拨 3 ,挂机删除录音. ----------------------------------------------------------------------------------------------------------------------第二出局码设置方法11-01-01 设字头digit 1 type 4 （设置出局码的字头和类型）11-09-02 添加第二出局码14-05-01 中继分组14-06-01 DATA（初始：路由，次序号1=1（中继组1）次序号2.3.4为设定）R-TBL URDER 121-15-01 设置分机第二中继组路由长时间通话切断设置14-01-14 改1 （中继线是否使用1使用0不使用）14-01-15 改0 （切断前得警告0没有1有）20-06-02 等级（对应分机的等级）20-21-03 输入断开得时间（呼出的时间）20-21-04 输入断开得时间（呼入的时间）20-13-02 呼入切断0不切断1切断20-13-03 呼出切断0不切断1切断等级外线打入直接接通设置20-02-12 （0禁止（语音）1使用（铃声））激活话机的语音：821（11-11-15）取消激活语音：823（11-11-16交换机和外线都没有出现问题14-02-06 改1 1 暂停（手工拨号方式下占用线是否振铃但电话就时打不出去设置0 不暂停专用话机建立内线或外线通话会议后按DND/CONF键（会议键）+分机号码或外线应答后＋会议键两次（ＰＲＩ３０方会议）普通话机建立内线或外线通话后拍插簧８２６＋分机号码或呼叫外线应答后拍两次插簧改变专用话机的振铃音20-15-01 中继线打入振铃音20-15-04DID/DISA20-15-0520-15-06专用线上的拨入20-15-02PBX/CESU呼入20-15-08 虚拟分机振铃音20-15-09 回叫20-15-10 SLT警告音20-15-11 VRS信息等待呼入（以上只能在2-13中选取）10-21-02 设com端口波特率0.4800 1.9600 2.19200 3.38400 35-01-01 设1 com或3 lin10-20-01 设ex-der5为400035-01-04 设0 不隐藏35-01-06 设延时时间0—6553535-02-08 设呼入是否显示0 不显示1显示35-02-09 设显示1 号码或0名称计费线连接得顺序（两端需9空插头）com口（9针对25针）（串口线必须带有屏蔽套，最长15M）2 3 23 2 34 6 66 4 207 8 58 7 4计费线连接得顺序（两端RJ45水晶头）172.16.0.11 ip地址LAN EX （topaz需要安装软件）172.12.0.10访问1 32 63 14 4 R45的顺序5 56 27 78 89页ＡＳＰＩＬＡＥＸ按住小白冒开机大概４.5秒后分开小白冒（初始化机器）80-01-02 表2 输入1在输入81-01-09 输入70分机有电流音改82-07-01改0EX 30B+D的设置10-03-01 找到PRI卡然后按两次hold键（10-03-03）CRC4改1（注：这一项是看一下局端是否需要效验，如果需要得在这一项中打开）22-11-02 按音量的+ - 找到分机的端口号码，clar清除，直接输入DID外线号码得22-11-01按音量的+ - 找到原始端口号码，clar清除，直接输入DID外线号码的全部八为号码22-13-01按音量的+ - 找到原始端口号码，clar清除，直接输入DID外线号码的全部八为号码22-02-01 输入3 改成DID模式（MODE1,MODE2都设）然后吧分机号码改11-02-01中EX软件升级方法1用PC将新得主软件存储在闪存（CF）卡2关机后将CF 卡插入NTCPU 上得CF插槽3右手按下在CTCPU上的“LOAD“开关4左手去开电源，右手松开5等5秒中松开右手LOAD开关6机器启动，话机没有显示，等待1-2分钟7看主板上得指示灯0，2，和3开始闪动8升级完成，关机退出NTCPU上CF插槽得闪存CF卡9机器再次开机查看主版本：CHECK + HOLD※为选择项目(声源必须是W A V格式,文件名必须是:CCITT A-LAW 8kHz单声道PCM数据,可以用Microsoft Windows中的录音机设置这个数据)(以上都已经改好,把文件名改成: G47.W A V)(把G47.W A V放入在CF-A/B中的VM / OGM / 3 / 1 / 9 中)保留音乐更改设置方法10-04-01 选择保留音乐源0…内部声源(初始设置)1…外部音乐源(2PGDU)3…DSPDB (VRS) ※10-04-02 中分配VRS信息号码(G47.W A V)10-04-03 中调整音量电平录制语音: SPK + 716 + 7 + (01~48)录制的信息号码,听到请开始录音和嘟一声后录制,不能超过2分钟,如听到录音结束表示已经超过录音时间,拨0 # 结束或挂机.听语音: SPK + 716 + 5 + (01~48)听之前的录音,按# 在听,听下一段语音拨5 +(01~48)最后挂机.删除语音: SPK + 716 + 3 + (01~48) + HOLD (专用话机),取消操作,删除录音并返回拨 3 ,挂机删除录音.10页。
NEC程控电话交换机SL交换机说明书NECSL集团电话编程NECSL0安装手册
NEC程控电话交换机SL1000交换机说明书NECSL1 000集团电话编程NECSL1 000安装手册NEC程控电话交换机SL1000专用话机进入和退岀系统编程：进入：SP©#*#* nHOL》显示Programmode退出：按DC键返回直到显示Programmode时按SPK键退出并保存所设置的数据，屏幕上会显示savingsystemdata1 •分机的外线权设置：14- 07-01中继线分配图设置15- 06-01分机对应的中继线分配图2外线直接到一个分机振铃(直入线)呼入中继线类型设置22-02-0仃runk----- 指定中继线modelTRKType=4DIL呼入中继线的目标分机或部门组22-07-0仃runk---- 指定中继线model1NO=W定的分机号码如果DIL振铃的分机没有应答可以转到振铃组内它的分机振铃无应答回叫时间22-01-04(0-64800)DIL 呼入电话在编程设置的目标分机上振铃时间.组无应答转移目标DIL/IRG22-08-0仃runk----指定中继线Mode1IRG——X3. 外线分组：14- 05-01中继线组14- 06-01中继线路由21-02-01分机的中继线组4. 第二中继岀局码设置：11-01-01创建第二中继出局码11-09-02输入第二中继码21-15-01分机的第二中继组路由用专用话机进入和退岀系统编程：1.进入：SPO#*#* n HOLD＞显示Programmode退出：按DC键返回直到显示Programmode时按SPK键退出并保存所设置的数据，屏幕上会显示savingsystemdata3•更改分机号码的相关编程：11-01-01 :系统号码计划11-02-01 :分机号码的设置和更改15- 01-01 :分机名称设置（一般在装机时最好删除所有分机名称），专用话机编程时用CLEAR建清除92-02-01 :删除所有分机号码，只保留第一端口的分机号码。
NEC电话交换机配置及编程.doc
10-01-01修改系统时间24-02-03设置没人接转移时间（默认：１０秒）16-01-09设置部门组无人接转移时间（默认：１５秒）11-02-01设置分机号码90-08-01设置系统复位“ 1”+ hold（仅对系统维护使用）90-33-01 改 1 中国制式20-03-04 改 1 拨外线发码时长（默认： 3 秒）11-01-01 把 * 号，把 4 改 1代接11-12-27把867改*82-04-04改13最大断开时间（默认：20）82-04-08改80最大闪断时间82-04-07改17最小断开时间（默认：21）回铃设置81-01-09改70呼叫放弃检测时间14-02-19改3所有外线都设置通话断线设置14-02-20 改 7 所有外线都设置14-02-09 改 1 所有外线都设置（忙音检测）0 ：禁止， 1：使用20-21-01 改 0 长时间通话警告1（默认： 170）20-21-02 改 0 长时间通话警告2（默认： 180）20-13-01 改 0 长时间通话警告3（0：关， 1：开）Nec topaz查看系统版本Opac + 3或者90-16-01Nec topaz查询自己得端口号1：check + call2：check + 分机号Ex 查询系统版本Check + hold15-01-01 修改分机名称90-02-02 修改系统密码20-02-12 改 1 呼叫振铃（ 0：语音， 1：铃声）22-04-01 普通振铃设置普通振铃设置22-06-01 普通方式振铃分机是否振铃（0：不， 1：振铃）22-05-01 设置振铃组1 页11-01-08 设置勿打扰（ 847） 1 ：阻止中继线呼入2 ：阻止内线呼入，群呼，呼叫前转和转移来得中继线电话3 ：阻止所有呼入4 ：阻止呼叫前转0 ：取消勿打扰11-12-15 设置指定出中继（805）使用方法： 801 + 01 （01 就是第一条外线）11-11-12设置闹钟（827）使用方法： 827 + 类型 1（预定时间，只想一次）类型2（预定时间，每天都响） +时间（ 24 小时制式）851 + 42 经理经理秘书功能851 + 41 秘书11-11-40 外转外功能（ 713） 14-01-13 改 1 （所有得外线都设置）14-02-09 改 120-02-09 改 120-11-12 改 121-03-01 改 125-07-07 改 0使用方法：call +713+ 6 + 9 + 转移得号码 + hold （专用话机）713+6+hold （取消）713+ 6 + 9 + 转移得号码（普通话机） 713+6（取消）11-09-01 设置中继占用码（类型3）初始： 9 改 0设置拨 0 或 9 出局11-01-01 设置字头9 （digit 1 type5 ）， 0 （ digit 1 type 3 ）Ars 缩位 26-01-01 改 121-01-03 改 026-02-01 改 026-02-02改126-02-03 改 126-02-05 改 1 ip 位数26-03-01 输入： D 0 3 190 PRE (RE)2 页Lcr 缩位 14-01-23 所有外线都 126-01-04 改 126-02-01 表 2 改 026-02-06 表 2 改 226-05-02 在表 2 中添加 IP出局码停止（暂停）11-12-10 缩位拨号（ 813） 13-04-01 输入要存储得号码（如9 R 123456 ）存储电话薄话机上要输入得特殊字符（如：P R G ）外线键： 1 2 3使用方法：拨 813 ＋存储得表格（如：００２）定义按键使用２７＋你存储得表格一呼叫转移（内线）８４８立即呼叫转移（１１－１１－０１）８４３遇忙呼叫转移（１１－１１－０２）８４５无人应答呼叫转移（１１－１１－０３）８４４遇忙和无人应答转移（１１－１１－０４）８４２双方振铃转移（１１－１１－０５）二呼叫转移（内线）１.双方振铃2 .无人应答转移的分机号24-06-01 3.立即转移4.忙和无人接转移三呼叫转移（内线）11-11-16 （ 888）+ 2 遇忙 / 无应答 + 分机号 + 2 所有外线 + SPK3 跟随转移 3 仅外线4 立即转移 4 仅内线6 无应答转移7 双方振铃转移0 取消专入设置 22-04-01 设置分机组22-05-01 设置中继线组通话声音小设置方法81-07-01 改 0 （把所有得外线都设置）10-03-03 改 5010-03-01 类型设置（1. 专用话机 2. 普通话机 10. 直选台13. 中继）10-03-04 输入 50全部输入完成后重启电源才能管用3页回叫设置方法15-02-11改1（把所有得分机都改）11-12-03功能码（850）使用方法：在呼叫对方分机听到对方忙线声按850 挂机就可以了分图功能设置方法14-07-010.无接入七个等级 1.只有呼出接入2.只有呼入接入6.呼入呼出接入7.最高接入15-06-01对应分机系统本身有200 个图位 MAP图位得意思11-12-19 群呼功能设置方法（801） 31-02-01 分机分组31-02-02 对没个分机打开或关闭群呼功能（ 0. 关闭 1. 打开）11-12-23 群呼回应（ 863）使用方法：全体呼叫：801 + 0 或 00部门呼叫：801 + 部门组号11-12-08 监听功能设置方法（810） 20-13-11 允许 / 禁止监听（ 0. 关 1. 开）20-13-12 被监听允许 / 禁止 (0. 关 1. 开 )20-13-17 强叉音和显示（0. 关 1 开 . ）定义强叉键34使用方法：拿起话筒+ 810 +您想监听得分机号码11-11-36 随身密码设置（ 763） 14-01-08改1（每条外线都设置）21-05-0821-06-07设置长途账目表21-04-01分机对应哪个表21-14-01设置密码21-14-02改1使用方法： 763 +设置得密码＋出局码＋外线号码代接组设置方法２３－０２－０１给分机分代接组１１－１２－２６指定组代接（８６８）１１－１２－２８代接其他组分机（８６９）4页功能键设置851（11-11-17）+ 24本组代接/ 25外组代接/ 26指定组代接如果设置不成应该先把原来得功能码删除852（11-11-38 ）删除可编程功能码：10.立即转移11. 遇忙转移12. 无人应答转移13. 遇忙和无人应答转移14.双方振铃转移24. 本组呼叫代接25. 外组呼叫代接26. 指定呼叫代接36.预占线回叫34. 强叉 08. 来显 32. 会议回应 02. 麦克风 06.转接键普通话机重拨不好用设置方法20-03-03改020-03-04 改 320-03-07 改 5内置话务员拨0 挂机后电话还一直响铃调试： 80-07-01把表1中得数据删除在表 2 中输入 45如果客户想让自己得外线费用平均调试： 21-01-01中继线占用方式（0. 优先路由 1. 循环路由）虚拟分机好设置11-04-01设置虚拟分机号码15-07-01设置虚拟分机键“*03 ”15-08-01设置虚拟分机响铃15-09-01改1设置虚拟分机是否振铃比如你定义了19 键为虚拟分机键（显示如下）15-09-01 TEL800KY 19 MODE1 = 05 页夜服功能设置 12-01-01 允许人工夜服转换（ 0 关 1 开）20-06-01 改 1 等级20-07-01 人工夜服转换（ 0 禁止 1 使用）人工转换22-04-01 设置振铃分机，振铃组响22-05-01 白天打入第一组响，夜间第二个响使用方法： 818（ 11-10-01 ） + 1白天818 + 2夜间定义按键： 851 + 相应键 + 09 + 1 白天851 + 相应键 + 09 + 2 晚上12-01-02 自动夜服转换（ 0 关 1 开）22-04-01 设置振铃分机，振铃组响22-05-01 白天打入第一组响，夜间第二个响自动夜服MODE 相对应12-02-01设置自动夜服转换时间20-03-03拨号方式（0：接收所有数据在发送 1 ：直接发送）来电显示设置14-02-10改1（所有得外线都设置）15-03-09改1（分机得来电显示）0 FSK15-03-11主叫号码类型1 DTMF14-02-16模拟中继线类型0 FSK1 DTMF15-03-14设置转移来电方式0内部号码1 外部号码1. 外置话务员调试方法16-01-02 改 1 （ 0 优先路由 1 循环路由）22-02-01 改 4 把所有的外线都设置上2. 循环振铃调试方法16-02-01 给分机分组（如： 2）11-07-01设置组代表号（如：300）22-07-01 设置代表号得铃响（就是你设置的代表号300 响铃）VRS设置方法22-02-01 改 1 （所有得外线都改）25-02-01 先 1 后 01 （所有得外线都设置）25-06-01 recv 1 （代表拨几） hold 输入分机号码25-06-02 destno （拨几到哪个分机响铃）40-07-01 设 8（中文模式）40-10-08 设 02 （忙线时得通告）40-10-09 设 03 （无人接时的通告）录制语音 : SPK + 716 + 7 + (01~48)录制的信息号码, 听到请开始录音和嘟一声后录制 , 不能超过 2 分钟 , 如听到录音结束表示已经超过录音时间, 拨 0 #结束或挂机.听语音 : SPK + 716 + 5 + (01~48)听之前的录音,按#在听,听下一段语音拨 5 +(01~48)最后挂机.删除语音 : SPK + 716 + 3 + (01~48) + HOLD (专用话机),取消操作,删除录音并返回拨 3 ,挂机删除录音.----------------------------------------------------------------------------------------------------------------------第二出局码设置方法11-01-01设字头digit 1 type 4 （设置出局码的字头和类型）11-09-02添加第二出局码14-05-01中继分组（相对应）14-06-01设置中继组路由DATA（初始：路由 1 ，次序号 1=1（中继组 1）次序号 2.3.4 为设定）R-TBL URDER 121-15-01设置分机第二中继组路由长时间通话切断设置14-01-14改1 （中继线是否使用 1 使用 0 不使用）14-01-15 改 0 （切断前得警告0 没有 1 有）20-06-02等级（对应分机的等级）20-21-03输入断开得时间（呼出的时间）20-21-04输入断开得时间（呼入的时间）20-13-02 呼入切断0 不切断 1 切断20-13-03 呼出切断0 不切断 1 切断等级外线打入直接接通设置20-02-12（0禁止（语音） 1 使用（铃声））激活话机的语音： 821（ 11-11-15 ）取消激活语音： 823（ 11-11-16交换机和外线都没有出现问题14-02-06改1 1暂停（手工拨号方式下占用线是否振铃但电话就时打不出去设置0不暂停专用话机建立内线或外线通话会议后按DND/CONF键（会议键） +分机号码或外线应答后＋会议键两次（ＰＲＩ３０方会议）普通话机建立内线或外线通话后拍插簧８２６＋分机号码或呼叫外线应答后拍两次插簧改变专用话机的振铃音20-15-01中继线打入振铃音20-15-03内部呼入振铃音20-15-04DID/DISA20-15-05 DID20-15-06 E M 专用线上的拨入20-15-02PBX/CESU呼入20-15-08虚拟分机振铃音20-15-09回叫20-15-10 SLT警告音20-15-11 VRS信息等待呼入（以上只能在2-13 中选取）10-21-02 设 com端口波特率35-01-01 设 1 com 或 3 lin10-20-01 设 ex-der5 为 400035-01-04 设 0 不隐藏35-01-06 设延时时间 0 — 6553535-02-08 设呼入是否显示0 不显示 1 显示35-02-09 设显示 1 号码或0 名称计费线连接得顺序（两端需9 空插头） com 口（ 9 针对 25 针）（串口线必须带有屏蔽套，最长15M）23 232 346 6557642078 587 4计费线连接得顺序（两端RJ45 水晶头）LAN EX（topaz需要安装软件）172.12.0.10访问1 32 63 144R45的顺序5 56 277889 页ＡＳＰＩＬＡＥＸ按住小白冒开机大概４.5 秒后分开小白冒（初始化机器）80-01-02 表 2 输入 1在输入81-01-09输入70分机有电流音改82-07-01 改 0EX 30B+D的设置10-03-01找到PRI卡然后按两次hold 键（ 10-03-03 ） CRC4 改1（注：这一项是看一下局端是否需要效验，如果需要得在这一项中打开）22-11-02按音量的+ -找到分机的端口号码，clar清除，直接输入 DID 外线号码得后四位22-11-01按音量的+ -找到原始端口号码，clar清除，直接输入 DID 外线号码的全部八为号码22-13-01按音量的+ -找到原始端口号码，clar清除，直接输入 DID 外线号码的全部八为号码22-02-01输入3改成DID模式（MODE1,MODE2都设）然后吧分机号码改11-02-01中EX软件升级方法1 用 PC将新得主软件存储在闪存（CF）卡2 关机后将CF卡插入NTCPU上得CF插槽3 右手按下在CTCPU上的“ LOAD“开关4左手去开电源，右手松开5等 5 秒中松开右手 LOAD开关6 机器启动，话机没有显示，等待1-2 分钟7 看主板上得指示灯0， 2，和 3 开始8 升完成，关机退出NTCPU上 CF插槽得存 CF卡9机器再次开机看主版本： CHECK + HOLD※ 目(声源必是WAV格式 , 文件名必是 :CCITT A-LAW 8kHz 声道 PCM数据 , 可以用 Microsoft Windows中的音机置个数据)(以上都已改好 , 把文件名改成:(把放入在 CF-A/B 中的 VM / OGM / 3 / 1 / 9中)保留音更改置方法10-04-01保留音源0⋯内部声源( 初始置 )1⋯外部音源(2PGDU)3⋯DSPDB (VRS) ※10-04-02中分配VRS信息号10-04-03中整音量平制音 : SPK + 716 + 7 + (01~48)制的信息号, 听到开始音和一声后制 , 不能超 2 分 , 如听到音束表示已超音,0 #束或挂机.听音 : SPK + 716 + 5 + (01~48)听之前的音,按#在听,听下一段音5 +(01~48) 最后挂机 .除音 : SPK + 716 + 3 + (01~48) + HOLD (用机),取消操作,除音并返回 3 ,挂机除音.0页经济路由设置1．进入程序后输入14→01→23→输入1（开路由）后按HOLD保存2．进入程序后输入26→01→04→输入1（非 UK）后按 HOLD保存3．进入程序后输入26→02→01→输入路由所需的字头码→按HOLD保存4．进入程序后输入26→05→02→输入最经济路由的前置数字→按HOLD保存一、进入编程退出： DC键三次， SPK。
NEC程控交换机操作说明书
NEC2400 ipx程控交换机操作说明一、编程软件登入1、软件介面2、ActPBX设置①临时激活码点击：Execute，进入设定激活码；②正式激活码点击：Execute，进入设定激活码；2、MAT登入点击：进入设置登入参数①TCP/IP点击:Modify为确认；②串口点击:Modify为确认；点击：进入到编程③编程介面选择PBX，点击Login，登入；登入成功；二、基本设置1、操作键回车为确定键，SHIFT+回车为返回上一步2、ATIM：修改系统时间点击：Set为保存设置；3、ASPA：设置功能代码TN：租户ACC：功能码CI：NSRV：SSCSID：功能，主要包括以下：8为呼叫转移设置9为呼叫转移取消28为分机跟我走29为取消分机跟我直10为遇忙转移11为取消遇忙转移3为遇忙回叫，设置时，听到忙音后按拍插簧听嘟嘟声后，按功能码35为代答，代答码+分机号7为组代答118为来显（SSCA）3、ASDT：设置分机号码TN：租户STN：分机号码LENS：为端口地址（8进制）TEC：模拟话机为2，数字话机为12，热线到话务台为14RSC：为电话服务等级权限，如下：1国际2国内3市话4专线5内线SFC：服务功能权限 2WRT?：Y为确定4、ASCL：修改服务等级各功能以上有介绍，见2－45、DSTN：查看分机数据点击：Get，显示分机数据6、AHLS：热线到总机或分机①总机见ASCL TEC为14时为热线到总机②分机步骤一：步骤二：HOT TN：热线的租户号码1HOT STN：热线分机号码TYPE： 1CON TN：被热线的租户号码1CON STN：被热线的分机号码7、ACFS：设置呼叫转移V：无条件转移B：遇忙转移D：无应答转移Get：查看数据Set：确定Del：删除8、ATRK：设置中继路由RT：路由1为PSTN 2为专线3为模拟中继TK：中继序号LENS：中继端口地址TN：租户10、ACDD：直达线分配DC：外线号码的后4位CDC：转换后的号码11、设置分机打出时显示总机号码分机摘机拨*43 2222取消为*43 012、ACSI：模拟中继直达分机分配CSI：313、AMND：设置号码位长DC：所拨号码前缀MND:位长其它为0三、线路接法1、话务台的接线法2、PRI线路的接法①中继网关1 2 为收 4 5 为发②PBX与中继相返四、板卡介绍16LCCD 16路分机板30PRTC 1路数字中继板CS33 2路话务台接口板8RSTAE 激发器电路板16COTBD 16路模拟中继板五、保存数据MEM_HDD：保存数据选择：Data Memory 点击：Start六、其它介绍1、ARTD：设置路由数据（PRI）不计费10：SMDR 0 2、ARTD：路由（模拟中继）3、ASYD：系统数据设置SYS INDEX DA TA FDATA MDATA1，5，01，00，008，3F，00 ，0058，0C，00，0064，89，00，0065，FF，00，0092，3F，00，0093，FF，00，0094，FF，00，00139，3C，00，00288，02，00，00SYS TN INDEX DA TA2，1，1，031，2，031，3，811，7，0D1，8，FF1，9，FFSYS INDEX DATD3，0，212，913，017，424、ASFC：设置服务功能5、AATC：设置服务密码提升级服务等级，拨号听忙音，再拨密码2182 6、AOPR：路由选择表设置外线出局加减码TDPTN：0OPR：公网：0专线：8RA：0专线：公网：如果是要加码时：PNL设置为1后，再进AADC设置PNL：1时的加码为DC7、ACND：主叫号码变换CNP：模式号1为公网2为专线SKIP：08、ASPD：缩位拨号ASPA设置功能码后，再进ASPD设置缩位拨号的代码9、ASHC：设置分机寻线组10、ACPG：设置组内分机11、ASYD：去掉监听，保留强插SYS：1INDEX：179DATA：0012、LLEN 打印分机号码000001 01123713、ASPA 删除字头TN 1 ACC 27 CI N、H、B SRV LCR RT 255 0 0 0 AFRS 1 255 27 DELAOPR 0 27 0 DEL14、ASTN 改分机号码TN ：1OLD STN ：旧分机NEW STN：新分机15、LSPA 查看功能码TN START END1 10 ###N B16、AFRS设置长途加IP字头（196）租户：TN：1 。
NEC电话交换机配置
进入编程在待机下按SPK→#*#*→12345678（初始密码）→HOLD退出：DC键三次，SPK。
二、经济路由设置1．进入程序后输入14→01→23→输入1（开路由）后按HOLD保存2．进入程序后输入26→01→04→输入1（非UK）后按HOLD保存3．进入程序后输入26→02→01→输入路由所需的字头码→按HOLD保存4．进入程序后输入26→05→02→输入最经济路由的前置数字→按HOLD保存一、进入编程在待机下按SPK→#*#*→12345678（初始密码）→HOLD退出：DC键三次，SPK。
二、外线打进振铃设置1．专线打进设置：进入程序后按22→02→01→按FLASH→选择外线→再按FLASH→选择4→HOLD保存2．专线打进设置：进入程序后按22→07→01→按FLASH→选择外线→再按FLASH→再输入外线振铃分机号码→再按HOLD保存3．多部分机同时响铃：进入程序后按22→02→01→按FLASH→选择外线→再按FLASH→选择0→HOLD保存4．打进多部分机同时响铃：进入程序后按22→04→01→输入分机号码→按HOLD 保存再输入另一分机号码→按HOLD保存→按3次DC键退出本项程序5. 外线打进分机后，直接转移到外线号码上：进入程序按14-01-13改为1，14-02-09改为1，20-02-09改为1，20-11-12改为1，21-03-01将所有的外线分为一组。
（操作：功能机按CALL→713→6→9→外线号码，取消：按CALL→713→6→HOLD；普通机摘机→713→6→9→外线号码→挂机，取消：摘机→713→6→挂机三、分机等级的设置1. 等级对应：进入程序后按21→05→08→按FLASH键选择等级→再按FLASH键选择等级对应表按HOLD保存并输入下一个等级表→按HOLD保存2．等级限制码：进入程序后按21→06→07→按FLASH键选择第一张限制表（等级表）→再输入要锁的字头→按HOLD保存并输入下一个要锁的字头→按HOLD 保存3．设置分机等级：进入程序后按21→04→01→按FLASH键选择分机号码→按FLASH输入相对应的等级4．国际等级例外码：进入程序后按21→06→02→输入所开放的字头→HOLD保存进入下一个→HOLD保存4．市话及内线等级例外码：进入程序后按21→06→06→按FLASH键选择例外表（1-4）→输入对应等级所要开放的字头按HLOD保存进入下一个→按HOLD保存四、用密码打电话的设置方法1．设置密码：进如程序后按21→14→01→输入第一个用户密码→按HOLD保存并进入密码等级设置→按HOLD保存进入下一个密码设置2．密码使用方法：摘机按763→密码→9→外线号码五．怎样更改分机号码1．分机字头设置和长度设置：进入程序后按11→01→01→按FLASH选择所需要的字头（Dial）→按两次FLASH键更改字头的该分机号码的长度→按HOLD键保存并进入此字头的类型设置（2为分机，3为中继抓取码，1为服务码，5为话务员码）→按HOLD保存2．分机号码的更改：进入程序后按11→02→01→→按FLASH键选择分机端口号→按FLASH键更改分机号码→按HOLD键保存并进入下一个端口更改分机号码→按HOLD六、计费设置1．R232计费输出设置：进入程序后按→35→01→01→更改输出的模式为1→按HOLD保存；再到35→01→04→更改话单输出的格式为0→按HOLD保存2．LAN口计费输出设置：进入程序后按35→01→01→更改输出的模式为3→按HOLD保存；再到程序35→01→04→更改话单输出的格式为0→按HOLD保存；再在程序10→20→01→按音量键翻到第5种模式（EX-DEV5）里将TCP Port 改为40000→按HOLD键保存七、专线打出设置1．进入程序后按14→05→01→按FLASH键选择外线→再按FLASH键外线分组→按HOLD保存2．进入程序后按14→06→01→按FLASH键选择组号（01-25）→HOLD保存3．进入程序21→02→01→按FLASH键选择分机号码→按FLASH键选择对应所要的中继组→按HOLD保存八、经济路由设置1．进入程序后输入14→01→23→输入1（开路由）后按HOLD保存2．进入程序后输入26→01→04→输入1（非UK）后按HOLD保存3．进入程序后输入26→02→01→输入路由所需的字头码→按HOLD保存4．进入程序后输入26→05→02→输入最经济路由的前置数字→按HOLD保存九、来电显示1．进入程序后输入14→02→10→按FLASH键选择外线后再按FLASH键改为1→按HOLD键保存2．进入程序后输入14→02→16→按FLASH键选择外线后再按FLASH键选择0（FSK）或是1（DTMF）→按HOLD保存3．进入程序后输入15→03→09→按FLASH键选择分机号码再按FLASH键选择成1（发送来电显示）十、功能电话定义按键1．定义外线键：在待机下按CALL键→852→选择功能键→按*01（编外线按键）→按SPKA键保存2．定义分机键：在待机下按CALL键→851→选择功能键→按01键→输入分机号码→按SPK键保存十一、初装机所要改的设置1．功能电话的自动应答：20→02→12里的0改为12．外线停拨：81→01→09→里的63改为703．普通话机的重拨：20→03→04里的3改为1；20→03→07里的0改为14．其它设置：82→04→04里的23改为13；82→04→07里的21改为17；82→04→08里的200改为80；20→13→01里的1改为0。
NEC_SV8100操作
SV8100系统培训资料一、编程进入方式1、IE访问方式交换机IP地址：192.168.0.10操作方式：在电脑上IE地址栏上输入以上IP。
回车用户名密码输入：用户名tech密码12345678注意：电脑IP要与交换机IP同一个网段即：电脑IP要设置成：192.168.0.12 等都可以255。
255。
0。
0二、分机号码1、修改分机号码指令11-02-01端口号分机号0016000三、分机等级21-04-01分机号等级58881等级表示：1国际2国内3市话4内线现在按照要求，所有分机设为3等级。
四、23-02-01代答组操作：提机：+ 567本组提机：+ 556+分机指定代接分机02组分机03组分机04组分机：05组分机06组分机601060606080610061206130614060116061608161016121613161416012606260826102612261326142601360636083610361236133614360146064608461046124613461446015606560856105612561356145601660666086610661266136614660676107612761376147606861086128606961096129五转移操作方法设置：摘机+544+1+分机号遇忙和无应答操作取消：摘机+544+0遇忙和无应答操作全转移设置：摘机+548+1+分机号全转移操作取消：摘机+548+0全转移操作如要转移到总机响请操作：摘机+544+1+883注意：本机操作生效5、会议操作详细说明看用户手册：会议章节52607组分机08组分机09组分机600060406021 600160416022 600260426023 600360436024 600460446025 600560456026604660276028。
NEC程控电话交换机SL1000交换机说明书 NEC SL1000集团电话编程 NEC SL1000安装手册
NEC程控电话交换机SL1000交换机说明书 NEC SL1000集团电话编程 NEC SL1000安装手册NEC程控电话交换机SL1000专用话机进入和退出系统编程：进入： SPK→#*#*→12345678（密码）→HOLD →显示 Program mode退出：按DC键返回直到显示Program mode 时按SPK键退出并保存所设置的数据，屏幕上会显示saving system data1．分机的外线权设置：14-07-01 中继线分配图设置15-06-01 分机对应的中继线分配图2 外线直接到一个分机振铃(直入线)呼入中继线类型设置22-02-01 Trunk -----指定中继线model TRK Type= 4 DIL呼入中继线的目标分机或部门组22-07-01 Trunk----指定中继线model1 NO = 指定的分机号码如果DIL振铃的分机没有应答可以转到振铃组内它的分机振铃无应答回叫时间22-01-04 (0-64800) DIL呼入电话在编程设置的目标分机上振铃时间.超过这个时间间隔DID电话被转移到预设的振铃组无应答转移目标 DIL/IRG22-08-01 Trunk---- 指定中继线 Mode1 IRG------ X3. 外线分组:14-05-01 中继线组14-06-01 中继线路由21-02-01 分机的中继线组4. 第二中继出局码设置：11-01-01 创建第二中继出局码11-09-02 输入第二中继码21-15-01 分机的第二中继组路由用专用话机进入和退出系统编程：1. 进入： SPK→#*#*→12345678（密码）→HOLD →显示 Program mode退出：按DC键返回直到显示Program mode 时按SPK键退出并保存所设置的数据，屏幕上会显示saving system data3．更改分机号码的相关编程：11-01-01：系统号码计划11-02-01：分机号码的设置和更改15-01-01：分机名称设置（一般在装机时最好删除所有分机名称），专用话机编程时用CLEAR键清除92-02-01：删除所有分机号码，只保留第一端口的分机号码。
NEC EX电话交换机操作手册
NEC EX电话交换机操作手册一、安装完后，登录二、登录界面帐号：ASPIRE默认密码：12345678IP地址：192.168.20.241 （济南）三、下载数据从电话交换机里下载数据到本地计算机点Strat按钮下载中关闭，点Close按钮三、修改分机码：11－02是修改分机号码的功能，每个页面显示24个分机号码，通过翻页可以找到所需要的号码，如：四、改完分机号码后，还是修改分机号码的名称15－01是修改分机号码名称的功能，每页可显示8个分机，可以翻页。
修改完后，要把修改的数据上传到电话交换机里，其操作过程如下：只上传所修改的内容：启动上传上传完后，关闭，这样一个过程就完成了。
其它功能的修改，请看下面的描述：一.电话机基本操作1.数字话机号码默认是300.2.数字话机转其他分机:按HOLD键,再拨分机号码..3.普通话机转其他分机:按叉簧,再拨分机号码.4.代接其他分机:在本机按867.5.数字话机进入编程模式：按SPK键→password(密码)：12345678→按HOLD键（确认）。
MSG键跳出，至program mode后，放开SPK键，保存设置。
二.ASPIRE软件的使用1.软件数据的上传和下发::打开communactions菜单,download是从交换机给软件下发数据,upload是从软软给交换机上传数据.2.常用项:.10-01 时间与日期11-02分机号码15-01 分机名称21-05长途等级限制14-05 中继分组14-06中继路由14-07 中继线分配设置14-02-10 外部电话来电显示号码15-03-09 分机来电显示号码22-04 呼入振铃分组22-07 DIL设置22-05 普通中继线振铃组15-06 分机对应中继线分配图15-07 专用话机按键编程11-07 部门组代表号码16-01 部门组参数设置16-02 分机部门组分配12-01-01 手动夜服开关12-01-02 自动夜服开关12-02 自动夜服模式12-03 星期夜服模式12-04 假日夜服模式12-05 分机夜服模式分配21-04 电话权限设置3.交换机初始化：关机→按住SW1键（交换机面板上的圆按钮）→3秒后放开。
NEC快速设置方法
NEC SL1000/8100/9100快速设置方法:NEC SL1000 开关90-03-60改为1可以用TOPAZ 2型数字话机1、网关：192.168.0.10(172.16.0.10)用户名:tech/ASPIRE密码:12345678更改IP地址:10-12-012、更改编程密码：90-02-023、20-03-04 必改为14、20-02-12 必改为1（内线呼叫方式）响铃5、转接键时间：（更改些项后要重启交换机）82-04-04 改为13*582-04-07 改为17*582-04-08 改为100*56、来电显示设置：14-02-10 改为1（外线来电显示开关）14-02-16 来电显示制式，1为DTMF，0为FSK15-03-09 改为1（内线来电显示开关）7、设置振铃组：11-07-01 （设置分机组号）16-02-01 （设置分机组成员）16-01-02 （设1为轮循，0为排队）16-01-03/04（设1为）22-02-01 （设为4—DIL每个外线）22-07-01 （Mode1/Mode2 都设为11-07-01中的组号）8、日/夜服手动转换：20-07-01 （设为1打开人工日/夜服转换）22-02-01 （设为4—DIL每个外线）22-07-01 Mode1为白天分机，Mode2为夜服分机专用话机定义白天键/夜报键851+目标键+09（1为白天，2为夜服健）9、IP缩位拔号14-01-23 每个外线都江更为126-01-04 改为126-02-01 改为026-02-06 上行为1，下行输入226-05-02 上行改为2，下行输入IP接入号10、PRI/DID接入设置10-03-03 将PRIT CRC4关闭11-02-01 更改内线分机号22-02-01 更改为DID呼入模式22-13-01 输入分机DID8位呼出号22-11-01 输入呼入外线号22-11-02 输入呼入响铃分机11、PRI接入内置话务员设置22-11-01 输入呼入外线中继号码22-11-04 输入为322-11-05 改为501(501指的是话务员)12、分机等级设置21-05-0821-06-0721-04-01（等级）13、NEC 随身密码设定21-14-01 （设6位密码，可设500组）21-14-02 （疫定密码的服务等级）使用方法：763+ 密码+9+外线号码）14、内置话务员设定22-02-01 每个外线的Mode1与Mode2 都改为140-10-08 改为2（BUSY）40-10-09 改为3（NO Answer）25-07-02/24-02-03 改无人应答时间25秒左右25-06-02 总机设定/快速拔号设定40-07-01 系统提示音（1为英语，8/15为中文）25-02-01 Mode1/Mode2改1-（为VRS）DATA1/DATA2改1-（为播放的录音段落）录制方法：716+7+01/001回放方法：716+5+01/001删除方法：716+3+01/00115、呼叫转移至手机14-01-13 每个外线都改为114-02-09 每个外线都改为120-02-09 每个外线都改为120-11-12 改为121-03-01 每个外线都改为125-07-07 每个外线都改为1TOPAZ使用方法：SPK713+6+9+号码+HOLD取消方法：SPK713+6+HOLDSL1000使用方法：SPK848+1+9+号码+HOLD取消方法：SPK848+0+HOLD16、计费软件设定（TOPAZ/EX COM口计费设定）35-01-01 改为1 COM 输出10-21-02 改为2 波特率1920014-01-06 每个外线改为1（外线计费开关）14-02-08 改为1为延时计费，0为反极计费35-01-04 改为0，消除隐藏位35-01-08 改为0计费输出20位号，1输出15位号码电缆线的制作方法：1/9为空，2连3，3连2，4连6，6连4，5连5，7连8，8连717、计费软件设定（SL1000/SV8100 LAN口计费设定）35-01-01 改为3 LAN口输出话单10-20-01 选择5 SMDR OUTPUT 改为3000或10000 14-01-06 每个外线改为1（外线计费开关）14-02-08 改为1为延时计费，0为反极计费35-01-04 改为0，消除隐藏位35-01-08 改为0计费输出20位号，1输出15位号码35-02-14 改为1------必改此项18、中继分组14-05-01 将外线端口分别分组14-06-01 将R-TBL2中的Order改为1，Data为221-02-01 将分机设定需要的外线路由出局TBL2 19、设定第二出局码11-01-01 将出局码字头改为（类型为4，号长1）11-09-02 添加出局码14-05-01 将出局的外线设定为214-06-01 将TBL2设为221-15-01 将分机Mod1与Mod2设定为TBL220、TOPAZ/EX/SL1000/8100 拔9出局改0出局11-01-01 将0 TYPE 改为311-09-01 将9改为0。
NEC快速设置方法
NEC SL1000/8100/9100快速设置方法:NEC SL1000 开关90-03-60改为1可以用TOPAZ 2型数字话机1、网关：192.168.0.10(172.16.0.10)用户名:tech/ASPIRE密码:12345678更改IP地址:10-12-012、更改编程密码：90-02-023、20-03-04 必改为14、20-02-12 必改为1（内线呼叫方式）响铃5、转接键时间：（更改些项后要重启交换机）82-04-04 改为13*582-04-07 改为17*582-04-08 改为100*56、来电显示设置：14-02-10 改为1（外线来电显示开关）14-02-16 来电显示制式，1为DTMF，0为FSK15-03-09 改为1（内线来电显示开关）7、设置振铃组：11-07-01 （设置分机组号）16-02-01 （设置分机组成员）16-01-02 （设1为轮循，0为排队）16-01-03/04（设1为）22-02-01 （设为4—DIL每个外线）22-07-01 （Mode1/Mode2 都设为11-07-01中的组号）8、日/夜服手动转换：20-07-01 （设为1打开人工日/夜服转换）22-02-01 （设为4—DIL每个外线）22-07-01 Mode1为白天分机，Mode2为夜服分机专用话机定义白天键/夜报键851+目标键+09（1为白天，2为夜服健）9、IP缩位拔号14-01-23 每个外线都江更为126-01-04 改为126-02-01 改为026-02-06 上行为1，下行输入226-05-02 上行改为2，下行输入IP接入号10、PRI/DID接入设置10-03-03 将PRIT CRC4关闭11-02-01 更改内线分机号22-02-01 更改为DID呼入模式22-13-01 输入分机DID8位呼出号22-11-01 输入呼入外线号22-11-02 输入呼入响铃分机11、PRI接入内置话务员设置22-11-01 输入呼入外线中继号码22-11-04 输入为322-11-05 改为501(501指的是话务员)12、分机等级设置21-05-0821-06-0721-04-01（等级）13、NEC 随身密码设定21-14-01 （设6位密码，可设500组）21-14-02 （疫定密码的服务等级）使用方法：763+ 密码+9+外线号码）14、内置话务员设定22-02-01 每个外线的Mode1与Mode2 都改为140-10-08 改为2（BUSY）40-10-09 改为3（NO Answer）25-07-02/24-02-03 改无人应答时间25秒左右25-06-02 总机设定/快速拔号设定40-07-01 系统提示音（1为英语，8/15为中文）25-02-01 Mode1/Mode2改1-（为VRS）DATA1/DATA2改1-（为播放的录音段落）录制方法：716+7+01/001回放方法：716+5+01/001删除方法：716+3+01/00115、呼叫转移至手机14-01-13 每个外线都改为114-02-09 每个外线都改为120-02-09 每个外线都改为120-11-12 改为121-03-01 每个外线都改为125-07-07 每个外线都改为1TOPAZ使用方法：SPK713+6+9+号码+HOLD取消方法：SPK713+6+HOLDSL1000使用方法：SPK848+1+9+号码+HOLD取消方法：SPK848+0+HOLD16、计费软件设定（TOPAZ/EX COM口计费设定）35-01-01 改为1 COM 输出10-21-02 改为2 波特率1920014-01-06 每个外线改为1（外线计费开关）14-02-08 改为1为延时计费，0为反极计费35-01-04 改为0，消除隐藏位35-01-08 改为0计费输出20位号，1输出15位号码电缆线的制作方法：1/9为空，2连3，3连2，4连6，6连4，5连5，7连8，8连717、计费软件设定（SL1000/SV8100 LAN口计费设定）35-01-01 改为3 LAN口输出话单10-20-01 选择5 SMDR OUTPUT 改为3000或10000 14-01-06 每个外线改为1（外线计费开关）14-02-08 改为1为延时计费，0为反极计费35-01-04 改为0，消除隐藏位35-01-08 改为0计费输出20位号，1输出15位号码35-02-14 改为1------必改此项18、中继分组14-05-01 将外线端口分别分组14-06-01 将R-TBL2中的Order改为1，Data为221-02-01 将分机设定需要的外线路由出局TBL2 19、设定第二出局码11-01-01 将出局码字头改为（类型为4，号长1）11-09-02 添加出局码14-05-01 将出局的外线设定为214-06-01 将TBL2设为221-15-01 将分机Mod1与Mod2设定为TBL220、TOPAZ/EX/SL1000/8100 拔9出局改0出局11-01-01 将0 TYPE 改为311-09-01 将9改为0。
NEC V8100电话交换机功能介绍
NEC V8100电话交换机简单功能实现方法
●代接功能：
功能说明：可以实现接通特定电话号码功能。
例如：将正在铃响的（电话分机号为
100的）电话由目标分机代接接通。
实现方法：当分机号为100的分机铃响时，代接分机拿起话机按下2 100按键即可
将分机号100的电话代接接通。
所需按键：摘话筒 2 + 铃响电话分机号
●电话抢接功能：
功能说明：可以将办公室中响铃的电话抢接接通。
例如：将正在铃响的任意一部分
机由目标分机电话代接接通。
实现方法：当分机电话铃响时，抢接者拿起话机按下*号即可将响铃电话接通。
所需按键：摘话筒按*
●电话转接功能：
功能说明：将现有通话转借给另一分机。
例如：将正在接通的电话转借给另外一名
同事。
实现方法：在通话中，拍一下电话插簧，按下目标分机号，然后挂机，即可实现。
所需按键：保持通话拍下插簧拨分机号挂机
●电话会议功能：
功能说明：在当前通话中加入一名或几名通话者（最多同事8人通话）。
例如：在
当前通话中加入一名通话者参与会议。
实现方法：在现有通话中拍一下插簧按下3然后拨目标电话号，待接通后在拍两次插簧即可实现。
所需按键：保持通话拍插簧拨3 目标号码接通后拍两次插簧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NEC SV9100电话交换机调试方法
1、登陆软件用户名：tech 密码：12345678 点击OK
2、点击CONNECT图标，设置IP地址：192.168.0.10（初始IP地址），用户名：tech PASSWORD：12345678 点击Connect就可以了，进入设置界面。
以上调试是使用SV9100电脑软件调试，也是适用网页版调试，中网讯通（北京）科技有限公司是北京一家专注电话交换机的科技有限公司，NEC电话交换机安装维护维保一条龙服务，直接百度中网讯通。
3、进入编程模式后，首先我们规划分机字头与功能字头11-01-01
在这里面是规划分机字头与功能字头，还有位数。
4、规划好分机字头与功能字头接下来我们更改分机号码。
11-02里如下图
以上调试是使用SV9100电脑软件调试，也是适用网页版调试，中网讯通（北京）科技有限公司是北京一家专注电话交换机的科技有限公司，NEC电话交换机安装维护维保一条龙服务，直接百度中网讯通。
