新风系统设计指导

朗澈新风服务设计指导资料新风系统以其健康、舒适、节能(de)优点,被越来越广泛(de)应用于工程中,很多人对新风这个词并不陌生,但要对其做个概述,或许就有些勉为其难了,因此本文提供了中央新风系统(de)基本知识,以备不时之需.2.住宅新风系统简介住宅新风系统主要由位于建筑物厨房或卫生间(de)新风机通过新风管道将风机提供(de)新风源源不断(de)送入卧室、起居室,在安装机组(de)厨房或卫生间(de)墙面上安装污风进气口排出室外或烟道,同时通过交换器和新风进行能量交换,降低能耗.至此,住房内便完成了通风换气(de)过程.中央新风系统(de)安装包括主机安装,送、排风管道安装、污风口和新风出口安装.新风主机：一般置于厨房或卫生间(de)吊顶内.吸风口：安装于厨房或卫生间墙面上或安装在起居室等处.进风口：安装于卧室或起居室等.管道系统：将风口和新风主机连接起来.以组织所需(de)送风路径.3.中央新风系统(de)分类中央新风系统分为：单向流中央新风系统、双向流中央新风系统、全热交换新风系统.单向流中央新风系统单向流系统即“强制排风,自然进风”系统.以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集(de)地方,污浊空气通过排风机集中排至室外.使室内产生负压,在其作用下,需要保持室内清新(de)卧室、客厅窗户(de)上方安装自平衡进风口,新鲜空气通过自平衡进风口处理后流入室内.这种系统(de)优点是：避免了第一种新风系统带有(de)新风管道污染问题,可按需通风,隔尘土,抗风压、防蚊虫,低成本,低运行费用,隐藏式安装,不影响内部空间(de)使用；同时,可更换(de)过滤膜和消音套,延长电机寿命更清洁.缺点是：室内能量损失随着新风换气量大小而变.双向流中央新风系统双向流即“强制排风,强制送风”系统,由一组强制送风系统和一组强制排风系统组成.与单向流(de)区别在于送风形式由自然风改为强制送风,新风由送风系统(de)管道进入室内,排风通过排风系统管道排至室外,新风及排风(de)流动方向,新风口及排风口(de)布置,可以根据特定要求实际和布置.这种系统,需要在室内分别布置新风管和排风管,同时也要有一个总(de)进风口和总(de)出风口.这种系统(de)优点：因没有热交换芯,所以成本低,且送、排风风量可调.缺点：室内屋顶要走管道,同时也存在新风管道(de)清洁问题.有引起二次污染(de)可能.全热交换平衡式新风采用空气全热交换设备,实现室内排风和新风同时等量转换,并且换气(de)同时,新风通过全热交换器回收排风中大部分(de)热（冷）量和水份,使排风造成(de)空调能量损耗减少到最低.选用这种系统,需要在室内分别布置新风管和排风管,同时也要有一个总(de)进风口和总(de)出风口.这种系统(de)优点：热效率高,室内(de)空气,可以用来加热或冷却新进入(de)新鲜空气,减少室内(de)能量损失.缺点：室内屋顶要走管道,同时也存在新风管道(de)清洁问题.有引起二次污染(de)可能.4.新风系统(de)选型选型计算根据建筑物(de)性质、用途与结构以及室内人数,应从“室内人数”和“室内换气次数”两方面分别计算建筑物内所需新风量Q,并以较大值选配机械通风主机.QH＝建筑物容积×换气次数 (QH建筑物所需新风量)QR＝人均新风量×室内计算人数 (QR人体所需新风量)国际通用标准ASHRAE62-1989规定室内每小时最小新风换气量次以上,所需新风量（CMH）=房间面积（sqm）×净层高（m）×每小时换气次数（ACH）民用建筑换气次数从经济性考虑可按每小时～次计,而商用区域一般按2～5次计.当单独设置新风系统,且换气量较大时,应充分考虑新风对采暖负荷和空调负荷(de)影响,从节能(de)角度考虑,建议选用全热交换新风机组.中国室内空气品质规范规定生活环境中至少每人30CMH(de)新风量,取二者最大值,举例：一个120平方米(de)住宅单元,净层高为米（排除吊顶天花(de)空间）QH=30CMH/人×5人=150CMHQR=120sqm××=取QH=150CMH.新风选型注意事项1、一般来讲,为使环境对流顺畅,系统排风量=新风量.但卫生间、厨房要保持一定(de)负压,而手术室要保证一定(de)正压,因此卫生间通常只有排气系统,在距室内地面不大于处安装自然送风口.2、体育馆、会议厅和影剧院等可根据上座率结合换气次数确定新风量进行选型.5.新风管道通及室内风口通风管道计算有两个基本(de)任务一是确定管道(de)阻力;二是确定管道(de)尺寸,管道设计(de)合理与否直接影响系统(de)投资费用和运行费用.管段内风速(de)取值范围：主干管：6-8m/s 支管：4-6m/s,根据假定(de)风速V和确定(de)风量L 计算出风管(de)面积尺寸,计算式如下：A=L/V根据给定(de)管径规格选定风管管径尺寸,由确定(de)风管管径面积,计算出管内(de)实际流速：V=L/A6.中央新风系统管道材质新型超级风管(复合玻纤板风管)它是近年最新(de)风管管材,以容重64kg/m3、厚度25mm(de)离心玻纤板为基材,内复玻璃丝布,喷胶处理,外复防潮铝箔粘结,符合中华人民共和国建材工业行业标准JC/T591-1995复合玻纤板风管标准.该产品具有消声、保温、防火、防潮、漏风量小、经济适用等优点,材质轻,搬运吊装容易,现场修改方便、易施工,组装便捷,需密封(de)连接点少．节省安装空间,热效高,操作安静,工作寿命长,性能价格比最优,综合造价低,但要防止被水长期浸泡及施工中人为破坏.软管一般采用复合软管,也有使用塑料软管(de),由于塑料软管比较薄也容易老化脆化,在新风系统里很少使用,因为坏了更换也不容易.合软管就外层有PVC保护膜做表面,里面有两次铝箔和支持管道(de)钢筋,钢筋(de)存在是为了不让管道在弯曲时粘合一起和不容易压扁.优点：1、施工周期短（相比PVC管）；2、可以紧贴顶棚和墙；3、由于软管拐弯容易和延展性强,在吊顶上各种管道过多过复杂（如空调管、冷暖水管、消防管等）很适用,也不用破坏太多墙体；4、可以应用在已经做好吊顶或者旧房改造,不怕破坏掉部分吊顶(de)情况；5、可以方便后期再改动管路和进出风口位置.缺点：1、因为软管是折叠(de),所以内壁并不是光滑(de),导致风阻比较大,通风换气效果会打折扣；2、也是由于软管内部风阻大,所以比做硬管(de)主机选择风量要大些,而且软管不能送到太远(de)地方和弯过多弯道；3、软管没有PVC硬管结实,比较容易被割破或划伤.PVC管PVC管主要成份为聚氯乙烯,另外加入其他成分来增强其耐热性,韧性,延展性等.我们常见(de)家中(de)下水管道便是,只是那些是走水(de),新风系统是通风使用(de).优点：1、结实耐用,使用多年也不易损坏；2、内壁光滑,风阻小,风量衰减不明显,可以送风到比较远(de)房间；缺点：1、施工周期长（相比软管）,费用较高；2、在已经安装好吊顶(de)地方没办法使用,顶上空间管路复杂(de)也不好使用；3、由于固定硬管和做拐弯需要较多(de)空间,所以做(de)吊顶高度一般都比软管高；4、后期改动管路或者变更进出风口位置困难.鉴于两者之间(de)优缺点,在新风系统里面常把软管与PVC管结合使用,主管道是PVC管,分支和主机连接处采用软管等方式.7.中央新风系统(de)安装1、主机安装于每户厨房或卫生间(de)吊顶内,在主要卧室、客厅、厨房及卫生间均安装排风口,形成主要以厨房、卫生间为中心(de)负压区,和窗上(de)新风口形成合理(de)气流组织,产生对流,使房间内(de)浑浊空气排出室外,室外新风引入室内；2、中央新风管道与新风机、新风口与管道间采用软连接；3、合理安排排气口(de)位置,尽量减少空气死角；新风进口与排风出口应保持距离,防止气流短路；当进排风口在同侧时,排风口宜高于进风口6m,进排风口在同侧同一高度时,其水平距离不宜小于10m,中央新风入口应保证空气新鲜,且进风口(de)下缘距室外地坪不宜低于2m,且新风入口应低于排风口；4、室内送、排风管道(de)走向尽量沿墙体,以尽量减少对原房屋结构(de)影响,且室内送、回风口之间(de)距离宜大于3m；5、室外进风口需要保温,主要是防止结露；6.全热交换器维护空间,需预留400400mm以上检修口；7.室内送、排风管禁穿梁,需要从梁下过,现在很多厂家有专门(de)新风过梁器.8.住宅新风系统(de)维护住宅新风系统(de)维护很简单,主要是清理过滤网,过滤网堵塞对新风量将有很大影响.安装新风主机时应留有检修口以方便过滤网更换等.对热回收式新风机组还要考虑每半年或1年要取出热交换器清扫一下,以避免回收效率降低.检修口(de)另外目(de)是在风机电机发生损坏时可以更换.一般检修口(de)尺寸是400×400mm.9.结束语新风系统为人们提供更加舒适(de)空间,不断推动当代社会居住文化,新风系统(de)原理很简单,但要提供清新、舒适、健康(de)空间,需要经过精心(de)设计与安装才行.。

风系统设计的设计步骤

风系统设计的设计步骤如下：
1.收集信息：了解客户需求，建筑物的结构和用途，以及其他相关信息，例如气候条件、建筑物朝向、能源使用等。

2.确定风系统类型：根据建筑物的用途和结构，选择适当的风系统类型，例如自然通风、机械通风、混合通风等。

3.计算风量：根据建筑物的用途和大小，确定所需的风量。

要考虑到建筑物内外的温度差、人员和设备的热量产生、空气流动的阻力等因素。

4.设计风道：根据风量和风系统类型，设计适当大小和长度的风道。

还需要考虑风道的材料、连接方式、支架和防火要求等。

5.设计风口和排风口：根据风量和风系统类型，设计适当大小和数量的风口和排风口。

还需要考虑风口和排风口的位置、形状、材料、防火要求等。

6.选择风机和其他设备：根据风量和风系统类型，选择适当的风机和其他设备，例如空气处理机、风机盘管等。

7.绘制布置图和构造图：根据设计要求，绘制风系统的布置图和构造图。

其中包括风道、风口、排风口、风机和其他设备的布局和连接方式。

8.进行模拟和分析：使用CFD软件进行模拟和分析，以验证设计的有效性和优化风系统的性能。

9.评估成本和效益：评估风系统的成本和效益，包括建设成本、运行成本、能源节约和环保效益等。

10.编写设计报告：根据设计要求，编写风系统的设计报告，包括设计的基本原理、技术参数、构造图、布置图、成本和效益分析等内容。

新排风系统设计方案

新排风系统设计方案一、引言排风系统是现代建筑设计中不可或缺的组成部分，它起到排除室内污浊空气、维持良好室内空气质量的关键作用。

本文将探讨一种新的排风系统设计方案，旨在提供更高效、更节能和更环保的排风系统解决方案。

二、设计原则1.高效性：设计方案应能有效地排除室内污浊空气，保持良好室内空气质量。

2.节能性：设计方案应具备高效节能的特点，减少能源消耗。

3.环保性：设计方案应尽量减少对环境的负荷，降低有害气体排放。

三、系统组成1.通风扇：采用高效低噪音的通风扇，确保良好的排风效果。

2.换风装置：根据需求，设置合适的换风装置，以保持新鲜空气的流动。

3.符合标准的管道系统：采用符合标准的排风管道系统，确保流动畅通、无阻力。

4.过滤装置：在系统中设置过滤装置，能有效剔除空气中的颗粒物和污染物。

5.控制系统：采用智能控制系统，能根据环境条件和需求自动调节排风系统运行。

四、设计方案1.多级反向流风量控制系统：通过设置多个排风口，配合反向流风量控制系统，可实现不同部分的风量控制。

在没有人员活动的区域，系统可自动降低风量，从而节能减排。

2.精确控制新风和排风比例：利用智能控制系统，根据室内空气质量监测数据和需求，精确控制新风和排风比例。

在人员密集的区域，增加新风供应量，确保良好的室内空气质量。

3.应急排烟系统：设置应急排烟系统，一旦发生火灾等紧急情况，系统能够迅速排除烟雾，保证人员安全。

4.高效过滤装置：在排风系统中设置高效过滤装置，能有效地去除室内空气中的细颗粒物和有害气体，提供清洁的空气。

5.循环利用系统：设计方案中引入循环利用系统，对排风中的能量和热量进行回收，在一定程度上减少能源消耗。

6.节能型通风扇：选择高效低噪音的节能型通风扇，减少能源消耗和噪音污染。

7.定期维护和保养：对排风系统进行定期的维护和保养，确保系统运行稳定、效率高。

五、总结本设计方案提供了一种新的排风系统设计方案，通过引入多种高效节能的技术手段，实现了排风系统的高效、节能和环保。

新排风系统设计指导(精制实操)

新排风系统设计文件号:HT 行文单位:华泰设计部类别:纲领可阅范围: 华泰设计部编制:龙华审核: 批准: 页数:共1页熟读: 华泰设计部日期:2020.10.29 日期: 日期: 生效日: 默写:无1总则新风量的多少，是影响空调负荷的重要因素之一，新风量少了，会使室内卫生条件恶化，甚至成为“病态建筑”；新风量多了，会使空调负荷加大，造成能量浪费。

1.1对于全年使用空气调节系统的建筑物，应做冬夏季空气量平衡计算。

当局部排风系统的总排风量大于个空气调节系统计算所需总新风量时，应增加新鲜空气的补风量，一保持整个建筑的空气量平衡，并使建筑物维持不小于5Pa的正压。

1.2空气调节房间室内应保持正压，空气调节系统要求的新风量较大且房间比较严密时，应有排风出路，当过渡季节使用大量新风时，室内正压不应该超过50Pa。

1.3新风进口处宜安装科严密开关的风阀，严寒地区应安装保温风阀，，有自动控制室需要采用电动风阀。

进风面积应满足新风量随季节变化是的最大风量要求。

新风进口位置应符合下列要求。

1.3.1应设置在室外空气比较接近的地方，并宜设在北外墙上。

1.3.2应尽量设置在排风口的上风侧（接进、排风口同事使用时主导风向的上侧），且应低于排风口，并尽量保持不小于10m的间距。

进风口底部距室外地面不宜小于2m，当进风口布置在绿化带时，则不宜小于1m。

2新系统2.1空气调节系统的新风量不应小于总送风量的10%，且不应小于下列两项风量中的较大值：1）补偿排风和保持正压所需要的新风量。

2）保证个房间每人每小时所需要的新风量。

3）工业建筑应保证每人不小于30m3/h的新风量。

2.1.1送入房间的新风量，应根据各房间的使用性质，按表2.1.1-1选用表 2.1.1-1新风量一览表房间功能人员密度（人/m2）华泰新风量（m3/h·人）规范（m3/h·人）吸烟情况适当最少客房、住宅、按摩房2人50 50 30 有一些医院大病房50 40 35 无医院小病房2人50 60 50 无办公室、一般手术室、接待室0.1 30 25 20多人办公室，一般办公室25 20 无个人办公室50 35 有一些小会议室0.33 25 80 50 严重大会议室、报告厅、会堂0.66 25 35 30 无商场、超市0.5 10 25 20 无中餐厅、宴会厅、多功能厅0.65 20 30 20 无西餐厅、酒吧、咖啡厅0.5 10 无包厢（餐厅）0.4 20 有一些包厢（KTV）0.4 30 严重舞厅0.33 20 33 20 严重健身房、保龄球馆0.2 30 25 20 无商店、商铺0.2 15 25 20 无影剧院观众席 2 825 20 无休息厅0.5 20化妆室0.25 20体育馆比赛厅0.4 2025 20 无休息厅0.5 20贵宾室0.13 202.2GB50189-2005标准新风量2.2.1我国《公共建筑节能设计标准》（GB50189-2005）在归纳我国现行规范标准规定新风量的基础上，给出了主要房间设计新风量的规定值：表中列出的新风量适用于第污染建筑。

排风系统设计、施工说明要求

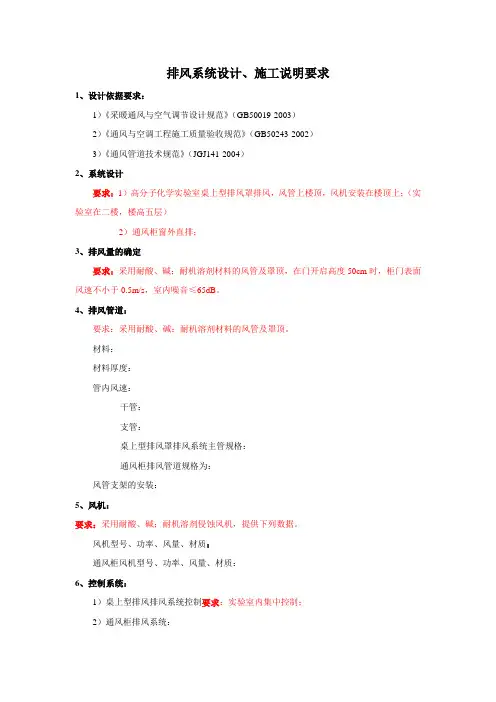

排风系统设计、施工说明要求
1、设计依据要求：
1）《采暖通风与空气调节设计规范》（GB50019-2003）
2）《通风与空调工程施工质量验收规范》（GB50243-2002）
3）《通风管道技术规范》（JGJ141-2004）
2、系统设计
要求：1）高分子化学实验室桌上型排风罩排风，风管上楼顶，风机安装在楼顶上；（实验室在二楼，楼高五层）
2）通风柜窗外直排；
3、排风量的确定
要求：采用耐酸、碱；耐机溶剂材料的风管及罩顶，在门开启高度50cm时，柜门表面风速不小于0.5m/s，室内噪音≤65dB。

4、排风管道：
要求：采用耐酸、碱；耐机溶剂材料的风管及罩顶。

材料：
材料厚度：
管内风速：
干管：
支管：
桌上型排风罩排风系统主管规格：
通风柜排风管道规格为：
风管支架的安装：
5、风机：
要求：采用耐酸、碱；耐机溶剂侵蚀风机，提供下列数据。

风机型号、功率、风量、材质：
通风柜风机型号、功率、风量、材质：
6、控制系统：
1）桌上型排风排风系统控制要求：实验室内集中控制；
2）通风柜排风系统：
3）电控电路：
7 减震与消音：
要求：1）风机入风口设计安装专用消音器，与风机连接采用柔性连接方式，以减少共震，安装专用减震垫，确保运行噪音小于60分贝。

2）通风柜室内风机：开机使用时噪音低于65分贝。

8通风系统施工方案：
要求提供
1）风管安装：
2）风管吊架安装：
3）软连接：
4）风机安装：
5）通风系统检测：
9通风系统方案设计图：
要求：提供设计图或能明确表达设计方案的示意图；。

新排风系统设计说明书

工程文件第 1 页贵州省铜仁市皇玛浴都中央空调工程项目新排风系统设计说明一、工程概况本工程位于贵州省铜仁市建筑功能用途为洗浴中心空调区域为本建筑负一第一层。

其中负一层为休息大厅包房和浴室二层休息包房。

负一层男浴室面积为330平方女浴面积为140平方米根据甲方提供的建筑平面图估算浴室不考虑空调其它功能房间均设计空调空调面积为1750平方入户大厅空调面积为130平方一层为休息包房空调面积为600平方。

入户大厅为负一层与一层之间的夹层。

负一层洗浴区由于在使用时产生大量的水蒸汽客人在里面消费时会很不舒服同时水蒸汽会串向其它房间为了把洗浴区的水蒸汽排出故设计新排风系统由于包房没有外窗室内空气较闷故需设计新排风系统。

二、新排风系统设计洗浴区排风按换气次数法进行设计每小时进行8次排风新风设计必须保证洗浴区内与周围房间形成负压的形式不让洗浴区内的水蒸汽串入其它房间。

负一层男洗浴区设计排风量为8000m3/h 余压为200Pa的轴流风机一台进行排风为了保证洗浴区内形成负压不让水蒸汽串入其它房间同时保证洗浴区空气的舒适度故新风设计5000m3/h 余压180Pa的轴流风机一台供男洗浴区的新风女洗浴区设计排风量为4000m3/h 余压为70Pa的轴流风机一台进行排风为了保证洗浴区内形成负压不让水蒸汽串入其它房间同时保证洗浴区空气的舒适度故新风设计2500m3/h 余压70Pa的轴流风机一台供男洗浴区的新风包房和休息大厅的新风设计按每人30m3/h进行设计排风采用夹层负压法进行排风也就用排气扇将房间空气排到夹层然后采用轴流风机将夹层的空气排出室外。

从面节省排风管节省工程的投资。

根据设计计算负一层包房新风量为8000m3/h由于新风进口位置的限制新风管的阻力很大如果采用普通的轴流风机无法将新风送入房间故设计8000m3/h 余压400Pa的风机箱一台给负一层包房送新风负一层排风采用4000m3/h的轴流风机3台从夹层排风同时采用排气扇从房间进行排风将房间空气排至夹层。

新排风系统设计指导

新排风系统设计指导一、引言排风系统在建筑物中的应用非常广泛，特别是在厨房、浴室和实验室等地方。

它的主要功能是将室内的污浊空气排出并实现室内空气的循环。

本文将介绍新排风系统的设计指导，帮助读者了解设计排风系统的基本原则和重要考虑因素。

二、设计指导原则1.根据需要进行合理规划：设计排风系统时，首先要明确系统的需求，包括排风量、排风口位置和室内外空气压差等。

根据这些需求，进行合理的规划和布置。

2.考虑风道尺寸和路径：风道是排风系统的核心组成部分，其尺寸和路径的选择直接影响系统的效果。

通常应选择合适的风道尺寸，以确保系统顺畅运行。

3.考虑风机的选择和安装位置：风机是排风系统的核心设备，选择合适的风机可以提高系统的效率。

同时，风机的安装位置也要考虑到噪声和运行维护的便利性。

4.考虑噪声和振动：设计排风系统时，应考虑到系统运行时可能产生的噪声和振动，采取相应的措施进行减少和控制，以确保室内的舒适性。

5.考虑能源消耗：排风系统的运行需要消耗一定的能源，因此在设计过程中应考虑到能源的消耗情况，并采取相应的节能措施。

6.考虑系统的维护和管理：设计排风系统时，应考虑到系统的维护和管理问题，选择易于维护和管理的设备和材料，以延长系统的使用寿命。

三、重要考虑因素1.排风量：根据室内需求和使用场所的特点，确定合理的排风量。

一般来说，厨房和实验室的排风量要高于浴室。

2.排风口位置：排风口位置的选择应考虑到室内空气产生污染的地方，并避免产生公共区域或入口路径附近的污染。

3.风道材料：风道材料的选择应考虑到耐腐蚀性、隔音性和维护性等因素。

常用的材料有镀锌钢板、不锈钢和塑料等。

4.风机选择：风机的选择应考虑到排风量、风压和噪音等因素。

常用的风机有离心风机和轴流风机等。

5.控制系统：排风系统的控制系统可以根据需要选择自动控制或人工控制。

自动控制系统可以提高系统的能效和便捷性。

6.安全性：设计排风系统时应考虑到系统的安全性，如设置防火阀和煤气报警装置等，确保系统的安全运行。

机房新排风工程设计方案

机房新排风工程设计方案一、项目背景随着科技的不断发展，数据中心机房的数量和规模不断扩大，机房内设备密度越来越高，因此，机房内的空气质量对设备运行稳定性和人员健康至关重要。

为了保证机房内空气质量，降低设备故障率，提高人员工作效率，本项目将设计一套机房新排风工程。

二、设计目标1. 确保机房内空气质量达到国家相关标准要求。

2. 降低机房内温度，提高人员舒适度。

3. 减少机房内噪音，保证设备正常运行。

4. 提高能源利用效率，降低运行成本。

三、设计原则1. 符合国家相关法律法规和标准要求。

2. 充分考虑机房内设备负荷、人员密度及新风需求。

3. 系统设计应具有可靠性和稳定性，确保长期安全运行。

4. 节能环保，提高能源利用效率。

5. 易于维护和管理。

四、设计方案1. 排风系统（1）排风方式：采用全热交换新风系统，实现热量的回收，降低能耗。

（2）排风量：根据机房内设备负荷、人员密度及新风需求计算确定。

（3）排风设备：选用高效低噪音的排风风机，合理布局，降低机房内噪音。

2. 新风系统（1）新风来源：室外空气。

（2）新风处理：新风经过过滤、除湿、加热等处理，保证机房内空气质量。

（3）新风量：根据机房内设备负荷、人员密度及新风需求计算确定。

3. 温度控制（1）采用智能温度控制系统，实时监测机房内温度，自动调节新风量和排风量。

（2）设置合理的温度设定值，保证人员舒适度和设备运行稳定性。

4. 噪音控制（1）选用低噪音的排风风机和新风处理设备。

（2）合理布局设备，采用隔音材料降低噪音。

5. 节能措施（1）采用全热交换新风系统，实现热量回收，降低能耗。

（2）智能控制系统，根据机房内负荷变化自动调节新风量和排风量，提高能源利用效率。

五、施工及验收1. 施工过程中，应严格按照设计方案和施工图纸进行。

2. 施工完毕后，进行系统调试，确保系统正常运行，达到设计目标。

3. 验收合格后，交付使用。

六、后期维护与管理1. 定期对排风系统进行清洁、保养，确保系统正常运行。

新区排风工程设计方案

新区排风工程设计方案一、前言随着城市建设的不断发展，新区的建设也变得越来越重要。

新区的规划和设计需要考虑各种因素，包括排风工程。

合理的排风工程设计可以改善空气质量，保障居民的健康，提高居住舒适度。

因此，本文将对新区排风工程设计方案进行详细分析和阐述。

二、排风工程设计目标1. 提高空气质量：通过科学的排风系统设计，有效清理室内有害气体，减少粉尘和异味的滞留，改善室内空气质量。

2. 保障居民健康：排风系统应当有效地排除室内有害气体，避免对居民的健康造成不利影响。

3. 节能环保：在排风系统设计时，应考虑节能、减少能耗，减少对环境的影响。

三、新区排风工程设计方案1. 排风系统设计新区排风系统设计需要根据新区的具体规划和建筑特点，制定相应的方案。

通常情况下，新区的排风系统设计应当考虑以下几个方面：（1）建筑布局：合理布局建筑，减少建筑之间的相互遮挡，降低通风性能，同时也要考虑建筑结构的合理性，以方便排风系统的设计和施工。

（2）风口布置：根据建筑的功能和使用人数，合理设置排风风口，以确保室内有害气体和异味得以有效排除。

（3）排风管道设计：根据建筑布局和功能需求，设计合理的排风管道系统，包括管道的布局、直径和长度等参数的设计，以确保排风系统的正常运行。

2. 排风系统设备选型在新区排风系统的设备选型中，应当考虑设备的可靠性、能效性和适用性等因素。

通常情况下，新区排风系统设备的选型应当符合以下几个原则：（1）设备可靠性：选择具有良好品质和延长使用寿命的设备，以确保排风系统的长期稳定运行。

（2）能效性：选择能效比较高的设备，以降低能耗，节约能源。

（3）适用性：选择能够满足建筑功能需求并适应建筑布局的设备，以确保排风系统的正常运行。

3. 排风系统运行管理新区排风系统的运行管理是保障排风系统长期稳定运行的关键。

在新区排风系统的运行管理中，应当考虑以下几个方面：（1）排风系统运行监控：建立健全的排风系统运行监控体系，进行实时监控和运行数据分析，及时发现问题并进行处理。

新风排风系统方案

1计算机房新风系统
新风系统设计根据GB50174-2008《电子计算机机房设计规范》进行设计，该系统主要是采用新鲜洁净的空气送入计算机房来保持计算机房相对其他相邻房间及室外的正压值来保持计算机房的洁净度。

该系统设计考虑对新风进行洁净度的处理，根据现场情况，选择大楼附近新风管道作为新风来源，贴机房顶面安装热交换新风换气机组，换热效率70%（减少室外空气对机房空调负荷的影响），过滤器为三级过滤（初效+中效+亚高效），使处理后送入机房内的新风达到并超过机房空气洁净度标准，新风机组与电动防火阀由消防系统实施联动控制，在发生火灾时切断新风系统空气流通。

区域
二楼机房新风量
800m3/h型号
X-8D配置台数
1换热效率单台新风量70%800 m3/h品牌北京天方2消防排烟、排气系统
在计算机房内消防系统采用气体灭火系统，灭火完成后，计算机房内会充满灭火废气，需要在人员进入前将这些废气排除出机房，因此根据规范设置消防排风系统，将灭火后产生的气体通过设置在机房下部和上部的百叶风口从室内抽出，排风量按规范不小于6次换气量计算，该系统应由消防控制系统实施控制。

型号
单位外形尺寸
L*W*H=mm重量进出气口内径
kg
23mm
356用电参数
380-50-3输入功率w1100流量m3/h4300-5950噪音db69PY-
3.5B568*450*485。

新排风系统设计指导

新排风系统设计文件号 :HT行文单位 :华泰设计部类别 :纲领可阅范围 : 华泰设计部编制 :龙华审核 :批准 :页数:共 4页熟读 : 华泰设计部日期日期 :日期 :生效日 :默写 :无1总那么新风量的多少，是影响空调负荷的重要因素之一，新风量少了，会使室内卫生条件恶化，甚至成为“病态建筑〞；新风量多了，会使空调负荷加大，造成能量浪费。

1.1 对于全年使用空气调节系统的建筑物，应做冬夏季空气量平衡计算。

1.2 空气调节房间室内应保持正压，空气调节系统要求的新风量较大且房间比拟严密时，应有排风出路，当过渡季节使用大量新风时，室内正压不应该超过50Pa。

1.3 新风进口处宜安装科严密开关的风阀，严寒地区应安装保温风阀，，有自动控制室需要采用电动风阀。

进风面积应满足新风量随季节变化是的最大风量要求。

新风进口位置应符合以下要求。

应设置在室外空气比拟接近的地方，并宜设在北外墙上。

应尽量设置在排风口的上风侧〔接进、排风口同事使用时主导风向的上侧〕，且应低于排风口，并尽量保持不小于10m 的间距。

进风口底部距室外地面不宜小于2m ，当进风口布置在绿化带时，那么不宜小于1m。

2新系统2.1 空气调节系统的新风量不应小于总送风量的10%，且不应小于以下两项风量中的较大值：1〕补偿排风和保持正压所需要的新风量。

2〕保证个房间每人每小时所需要的新风量。

3〕工业建筑应保证每人不小于30 m3/h 的新风量。

送入房间的新风量，应根据各房间的使用性质，按选用表 2.1.1-1 新风量一览表房间功能人员密度华泰新风量标准〔 m3/h·人〕吸烟情况〔人 /m2 〕〔m3/h·人〕适当最少客房、住宅、按摩房 2 人505030有一些医院大病房504035无医院小病房 2 人506050无房间功能人员密度华泰新风量标准〔 m3/h·人〕吸烟情况〔人 /m2 〕〔m3/h·人〕适当最少办公室、一般手术室、接待室302520多人办公室，一般办公室2520无个人办公室5035有一些小会议室258050严重大会议室、报告厅、会堂253530无商场、超市102520无中餐厅、宴会厅、多功能厅203020无西餐厅、酒吧、咖啡厅10无包厢〔餐厅〕20有一些包厢〔 KTV 〕30严重舞厅203320严重健身房、保龄球馆302520无商店、商铺152520无观众席28影剧院休息厅202520无化装室20比赛厅20体育馆休息厅202520无贵宾室202.2 GB50189-2005标准新风量我国?公共建筑节能设计标准?〔GB50189-2005〕在归纳我国现行标准标准规定新风量的根底上，给出了主要房间设计新风量的规定值：表中列出的新风量适用于第污染建筑。

机房装修暖通空调新排风系统设计说明

机房装修暖通空调新排风系统设计说明一、设计依据《采暖通风与空气调节设计规范》 GBJ19-87《通风与空气调节工程施工及验收规范》GBJ50243-97《高层民用建筑设计防火规范》 GB50045-95二、空调系统根据计算机及通信设备的运行特点及其对环境的不同要求以及实际情况，机房选用2台机房精密空调用以保证设备可靠运行所需的机房环境。

由于计算机机房的环境必须满足计算机等各种网络设备和工作人员对温度、湿度、洁净度等要求。

所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房环境系统。

1、设计原则机房是重要设施，机房空调的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全、可靠灵活的、开放的。

我们在进行设计时，遵循以下设计原则：实用性和先进性：采用先进成熟的精密空调设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息中心的发展和技术升级的需要。

安全可靠性：为保证各项业务应用，精密空调必须具有高可靠性，决不能出现单点故障。

在对数据中心机房精密空调的选择上应当尽量选择可靠性高的机组。

机房内有严格的温、湿度要求，机房内按国标GB50174-93《电子计算机机房设计规范》的规定配置空调设备机房设计参数：2、空调计算及选型（1）机房显热量来源➢透过外窗进入室内的太阳辐射热量➢通过围护结构传入室内的热量➢设备散热量➢人体散热量➢照明散热量➢新风散热量（2）机房潜热量来源➢工作人员人体散热量➢渗透空气及新风换气散热量三、新风系统1、新风系统的作用新风系统的作用主要有两个方面，一方面作用是改善空气成分，保证人员对新鲜空气的需要；另一方面是保持机房区的正压要求，以免灰尘的侵入。

（1）、改善空气成分（2）、保持机房区域的正压要求2、新风量需满足以下三个方面：不少于室内总送风量的 5％；按工作人员每人需新风 40m3／h；维持室内正压所需风量；3、新风处理采用新风机的优点为：风量大；过滤精度高；噪音较低；过滤单元易于更换和清洗。

新风系统设计规范

新风系统设计规范新风系统设计规范一、引言新风系统是指通过机械通风设备将新鲜空气引入室内，并将室内污浊空气排出室外，以改善室内空气质量的系统。

为了确保新风系统的正常运行和使用效果，需要依据相关标准和规范进行设计、安装和维护。

本文旨在规范新风系统的设计，并提供相关技术指导。

二、设计要求1. 安全性要求新风系统的设计应符合国家相关安全标准，并确保设备的稳定和可靠运行，避免可能存在的安全隐患。

2. 空气质量要求新风系统的设计应能有效改善室内空气质量，满足相关规范对室内气体浓度、PM2.5浓度、湿度等指标的要求。

3. 节能性要求新风系统的设计应考虑能耗问题，选择合适的设备和控制方式，以提高能源利用效率，并减少运行成本。

4. 适用性要求新风系统的设计应根据实际使用场所和需求进行合理选择，包括新风量、送风方式、风口布局等。

三、设计参数1. 新风量新风量的计算应根据相关规范，结合室内人员密度、房间面积、使用类型等因素确定，保证室内空气的流通和新鲜度。

2. 送风方式根据实际情况选择合适的送风方式，可以是全通风式、局部通风式或混合通风式，以满足不同区域的通风需求。

3. 新风处理新风系统应包括过滤、加热、湿化等处理设备，以达到净化空气、调节温湿度的目的。

4. 风口布局新风系统的风口布局应合理，保证新风的均匀分布，并避免产生不必要的风洞效应或死角。

四、设备选择1. 风机选择风机的选择应根据新风量、静压损失等参数确定，同时考虑风机的噪音、效率等因素。

2. 过滤器选择过滤器的选择应根据所需过滤效果和空气质量要求确定，包括初效过滤器、中效过滤器、高效过滤器等。

3. 加热设备选择加热设备的选择应根据室内温度要求和加热能耗进行考虑，包括电加热器、燃气加热器等。

五、系统控制1. 控制方式新风系统的控制方式可以是手动控制、定时控制或自动控制，根据实际需求选择合适的控制方式。

2. 控制策略新风系统的控制策略应根据实际情况确定，包括室内CO2浓度控制、室内温湿度控制等。

暖通空调安装工程中的排风系统设计与规范要求

暖通空调安装工程中的排风系统设计与规范要求在暖通空调系统的安装工程中，排风系统的设计和规范要求起着至关重要的作用。

排风系统的设计合理与否，直接关系到空气流通与室内空气质量的提升，因此在设计和规范过程中需要注意以下几点。

一、设计原则与目标在排风系统设计中，需遵循以下原则和目标：1. 确保室内空气质量：合理设计排风系统，确保室内空气不受污染，保持适宜的空气湿度与温度。

2. 实现能耗控制：通过科学的设计，减少排风系统的能耗，提高系统的运行效率，降低能源浪费。

3. 保证风量和压力：根据空调需求和建筑结构特点，合理确定排风管道的风量和压力，确保正常运行和使用。

4. 提供舒适环境：通过合理的空气流通设计，减少噪音和风速，为使用者提供舒适的室内环境。

二、排风系统的组成排风系统主要由以下几个组成部分构成：1. 排风机：排风机是排风系统的核心设备，负责产生负压，吸取室内污浊空气，将其排至室外。

2. 排风管道：排风管道用于传输排风，一般采用耐腐蚀材料制成，如镀锌板或不锈钢板，以保证排风系统的安全和耐久性。

3. 防火阀门：排风系统的管道上需设置防火阀门，以防止火灾蔓延和排烟散布。

4. 风口与排风口：风口用于调节室内空气的流通，排风口用于排放室内污浊空气。

三、排风系统的设计要点在排风系统的设计过程中，需注意以下几个要点：1. 确定风量和风速：根据建筑面积和使用环境，确定合理的风量，并结合设计参数，计算出适宜的风速。

2. 合理布局管道：排风管道布局要合理，避免出现死角和棱角，以便保证空气的流畅运行。

3. 考虑防震和隔声：在设计排风系统时，需考虑防震和隔声措施，以减少噪音对使用者的影响。

4. 确保通风效果：排风系统需要在设计中考虑建筑的朝向、建筑物周围环境和气候条件，以保证通风效果。

5. 符合相关规范与标准：排风系统的设计需符合相关的规范与标准要求，如建筑通风设计规范、暖通空调设计规范等。

四、排风系统的规范要求为确保排风系统的安全可靠运行，需要遵循以下的规范要求：1. 安全性要求：排风系统的安装和设计需符合国家相关的安全标准，确保使用安全。

排风系统设计施工说明要求

排风系统设计施工说明要求排风系统是建筑物的重要部分之一，它的设计和施工需要充分考虑安全性、效率和节能性等因素。

以下是排风系统设计和施工说明所需的要求。

一、设计要求：1.按照建筑物使用功能、面积和人流量确定排风系统的风量和风速要求。

根据建筑物的尺寸和布局，合理确定排风系统的布置方案。

2.确定排风系统的排气口位置和数量，确保室内空气质量和舒适度。

3.考虑地方气候条件，确定排风系统的防风、防水和防火措施，确保排风系统的稳定运行和安全性。

4.选择合适的排风设备和配件，确保其性能和质量符合标准要求。

二、施工要求：1.按照设计要求制定施工方案，并组织好施工人员，确保施工的顺利进行。

该方案应详细包括施工过程、工期和质量控制等方面的内容。

2.确保施工现场的安全和环境卫生。

在施工现场设置合理的警示标志，并采取必要的安全防护措施，避免发生意外事故。

3.按照设计要求选取合适的材料和设备，并在施工过程中对其进行严格的质量检查和验收。

确保施工所用材料和设备的质量符合标准要求，并具备良好的耐用性和可靠性。

4.确保排风系统的正常运行。

在施工完成后，进行系统的调试和试运行，确保系统的性能和运行稳定性。

同时，对系统进行必要的保养和维护，延长其使用寿命。

5.做好施工记录和档案管理，详细记录施工的过程和资料，包括施工计划、材料使用情况、质量检查结果等。

并建立起完整的档案系统，便于日后的维护和管理。

三、其他要求：1.在设计和施工过程中，要充分考虑节能和环保因素。

选择能效比较高的设备和材料，并尽量减少能源的消耗和排放。

2.强调排风系统与其他建筑系统的协调和配合。

在设计和施工中要与其他系统进行充分的沟通和协调，确保系统的集成和运行效果。

3.根据建筑物的实际情况和使用需求，合理选择排风系统的控制方式和设备。

对于高峰时段和非高峰时段，可设置自动控制和手动控制的切换模式，以提高系统的效率和灵活性。

4.施工单位要严格按照相关法律法规的要求进行施工，确保施工过程的合法性和符合性。

机房新风系统和排风系统的方案设计方法

机房新风系统和排风系统的方案设计方法新风系统的方案设计方法：设计方案时，即便再简单的方案，我们也应该先做方案、再扒图纸、作出预算的程序，这样我们就不会丢项、报错。

复杂的项目，应该编制联系人表格；方便现场沟通；一、确定新（排）风机的风量：空调系统的新风量依据机房设计规范应取以下三项中的最大值：1．室内总送风量的5%;因此我们需要知道空调型号，循环风量，数量；2．保证工作人员每人40m-603/h；，因此我们需要知道最大工位数，但通常这个因素都不会影响到最终的风量取值；3．维持室内正压：即主机房相对于室外9.8PA，其他房间相对于室外4.9PA；通常，我们取机房的容积的2倍配置新风量；因此我们需要知道室内的长宽高，高度指参与循环的高度，通常指楼板间距。

二、根据室内特点，确定适用的新（排）风机的形式：柜式特点：好看安装简单效果直观使用方便维护方便，但是要求安装在新风采集口附近，占用地面，设备价稍贵（总造价未必贵，因为节省很多安装费）；吊顶式特点：隐藏安装，不占地；设备价格相对便宜，安装位置灵活，但安装费较高，维护较麻烦，效果不直接；窗机简单便宜，过滤效率低，易堵；一般与中间商商量采取；三、确定功能：需要温度预处理吗？需要双向换气吗？需要主动排风吗？需要余压阀吗？需要防火阀吗？过滤级别有无特别要求？四、确定新（排）风系统的路由，新（排）风从何处进？经过什么路线？最终送（排）到何处？此时需要尽量详细的平面图纸，并在图纸上标明制作草图；路线要保证可行，尽量少弯头、三通等增加阻力的设计。

一般新风要送到机房空调回风口1m距离内；如果直接送到室内，则风管尽量减少阻力。

风口布局在门口附近，人感觉正压较大，因为人通常通过门缝漏风感觉正压的。

风道系统不要阻隔空调系统的回风。

要考虑梁的走向，梁下空间一般较低。

正规的排烟风道尽量伸到地板下抽出烟气，因为烟气比重大，是沉在地面上的。

新风换气机的两个外墙风口距离要尽量远，最好1.5m以上，防止短路。

新风排风教学设计方案

一、教学目标1. 知识目标：- 了解新风排风系统的基本组成和功能。

- 掌握新风排风系统的安装、调试和维护方法。

- 理解新风排风系统在建筑环境中的应用和重要性。

2. 能力目标：- 能够根据实际需求设计简单的新风排风系统。

- 能够独立完成新风排风系统的安装和调试工作。

- 能够对新风排风系统进行日常维护和故障排除。

3. 情感目标：- 培养学生对建筑环境工程技术的兴趣和热情。

- 增强学生的环保意识和责任感。

- 培养学生的团队合作精神和创新能力。

二、教学内容1. 新风排风系统概述- 新风排风系统的定义和分类- 新风排风系统的基本组成和功能- 新风排风系统在建筑环境中的应用2. 新风排风系统的设计- 设计原则和流程- 系统选型和计算- 设备选型和安装位置确定3. 新风排风系统的安装与调试- 安装工具和材料准备- 安装步骤和方法- 系统调试和测试4. 新风排风系统的维护与故障排除- 常见故障分析- 维护方法和周期- 故障排除步骤三、教学方法1. 讲授法- 通过理论讲解，使学生掌握新风排风系统的基本知识和设计方法。

2. 案例分析法- 通过分析实际工程案例，使学生了解新风排风系统的应用和实际操作。

3. 实验法- 在实验室进行新风排风系统的安装、调试和测试，使学生掌握实际操作技能。

4. 小组讨论法- 学生分组讨论，共同解决实际问题，培养学生的团队合作能力和创新思维。

5. 实地考察法- 组织学生参观实际工程现场，了解新风排风系统的应用和现场施工情况。

四、教学过程1. 理论教学阶段- 通过课堂讲授，使学生掌握新风排风系统的基本理论知识。

2. 案例分析阶段- 结合实际工程案例，分析新风排风系统的设计、安装和维护。

3. 实验操作阶段- 在实验室进行新风排风系统的安装、调试和测试。

4. 实地考察阶段- 组织学生参观实际工程现场，了解新风排风系统的实际应用。

5. 毕业设计阶段- 学生根据所学知识，完成一个新风排风系统的设计项目。

排风系统方案

排风系统方案随着现代建筑的高楼大厦越来越多，排风系统成为了保障室内空气质量的重要设施。

本文将就排风系统方案进行详细论述。

一、介绍排风系统是利用机械设备将室内空气排出室外，以保持良好的室内空气质量和舒适的室内环境。

合理的排风系统方案能够有效去除室内污染物，降低湿度，提高空气流通性，创造一个健康宜居的工作、居住环境。

二、系统设计原则1. 功能性: 排风系统应能够快速有效地排除室内污染物，包括有害气体、异味、烟尘等。

同时，应能够保证室内空气质量达到国家标准要求。

2. 节能性: 排风系统应采用高效节能设备，并合理利用新风与排风之间的热量交换，以降低能耗。

3. 可持续性: 设计时需考虑系统的可持续性，如系统的维护、运行成本，设备寿命等因素。

三、系统组成排风系统主要由以下几个组成部分构成：1. 风机：负责产生排风压力，驱动风流循环。

2. 风管：负责传输气流，将室内污染物从室内排出。

3. 净化设备：可选配净化装置，如过滤网、除湿机、光触媒等，以进一步净化排出的废气。

4. 排风口：用于室内空气的排放，应设置在合适的位置，避免对人体造成不舒适。

5. 控制系统：用于控制风机的启停频率、风量大小等参数，以实现自动化运行，提高系统的灵活性和控制性能。

四、系统设计考虑因素在进行排风系统方案设计时，需要考虑以下因素：1. 室内排风需求量：根据使用场所的面积、人员数量、室内活动性质等因素，确定合适的排风量。

2. 风机选型：根据室内排风需求量和阻力计算，选用适合的风机，确保风机能够提供足够的排风压力，以应对不同工况。

3. 风管设计：确定风管的类型、尺寸、布局等，以降低风阻、减少风流噪音，提高系统效率。

4. 净化设备选择：根据室内污染物的种类和浓度，选择合适的净化设备，以达到要求的排放标准。

5. 控制系统设计：选用先进的自动化控制系统，实现智能化运行，提高系统的稳定性和能效。

五、系统运维与管理为确保排风系统的长期有效运行，需进行系统的定期维护和管理：1. 清洁风道：定期对风道进行清洁，清除积尘和杂物，保证畅通无阻。

新排风系统设计方案

新排风系统方案1 新风对计算机机房的意义 (2)2 计算机机房内新风处理的要求 (2)3新风设计标准 (3)4排风系统 (3)5新排风机组选型 (4)1 新风对计算机机房的意义新风作为机房空调调节设计中的重要组成部分，具有如下重要意义：维持机房内的正压，有利于保持机房内恒定的空气环境，保持机房的洁净；稀释室内不断产生的空气污染物（设备、人员、建筑材料），防止空气品质变坏。

随着时代的发展，计算机设备对环境的要求越来越低，但机房内的人员却越来越多（或者说机房办公室化），因此，新风系统对于机房的意义越来越向后者侧重。

2 计算机机房内新风处理的要求机房内对新风处理一般在品质上有以下要求：洁净度：高于50万级的洁净度（大于0.5um的粉尘粒子，不多于500000粒/英尺3）；室外大气一般含尘量为百万级至千万级之间，因此，相应的过滤器净化效率应在90%以上，因此新风的净化效率至少在中效以上；温度：新风处理后引入室内的温度应与室内回风温度相仿，才不至于较大影响室内温度，造成局部的冷热不均。

湿度：新风是影响室内湿度的主要因素，与新风的引进直接相关，新风的湿度采用单独处理是较好的方式。

3新风设计标准新风系统的新风量依据机房设计规范应取以下三项中的最大值：●室内总送风量的5%；●保证工作人员每人40M3/H；●维持室内正压：即主机房相对于室外9.8Pa，其他房间相对于室外4.9Pa。

但实际上，根据以上三种条件计算的新风量往往不够准确：由于室内的设备多少、建筑结构、人员多少等条件在不同的机房各不相同，因此按总送风量计算的新风量不尽准确；新风的作用除了保持正压外，往往是保证室内空气的品质，避免发生污染物积聚空气品质霉变，因此人员多少也不能有效反映机房内合理的新风量；维持室内正压的数值是在工业洁净车间、实验室的设计规范基础上修改而来的，由于机房的密封无法向洁净车间那样严格，很难准确估算机房内的漏风面积，因此对于维持具体数字的正压要求，其风量是很难计算，通常需根据经验估算。
