风系统设计的设计步骤

风系统设计的设计步骤如下：
1.收集信息：了解客户需求，建筑物的结构和用途，以及其他相关信息，例如气候条件、建筑物朝向、能源使用等。

2.确定风系统类型：根据建筑物的用途和结构，选择适当的风系统类型，例如自然通风、机械通风、混合通风等。

3.计算风量：根据建筑物的用途和大小，确定所需的风量。

要考虑到建筑物内外的温度差、人员和设备的热量产生、空气流动的阻力等因素。

4.设计风道：根据风量和风系统类型，设计适当大小和长度的风道。

还需要考虑风道的材料、连接方式、支架和防火要求等。

5.设计风口和排风口：根据风量和风系统类型，设计适当大小和数量的风口和排风口。

还需要考虑风口和排风口的位置、形状、材料、防火要求等。

6.选择风机和其他设备：根据风量和风系统类型，选择适当的风机和其他设备，例如空气处理机、风机盘管等。

7.绘制布置图和构造图：根据设计要求，绘制风系统的布置图和构造图。

其中包括风道、风口、排风口、风机和其他设备的布局和连接方式。

8.进行模拟和分析：使用CFD软件进行模拟和分析，以验证设计的有效性和优化风系统的性能。

9.评估成本和效益：评估风系统的成本和效益，包括建设成本、运行成本、能源节约和环保效益等。

10.编写设计报告：根据设计要求，编写风系统的设计报告，包括设计的基本原理、技术参数、构造图、布置图、成本和效益分析等内容。

新排风系统设计指导

1总则新风量的多少，是影响空调负荷的重要因素之一，新风量少了，会使室内卫生条件恶化，甚至成为“病态建筑”；新风量多了，会使空调负荷加大，造成能量浪费。

1.1建筑的空气量平衡，并使建筑物维持不小于5Pa的正压。

，有自动控制室需要采，且应低1m。

22）保证个房间每人每小时所需要的新风量。

3）工业建筑应保证每人不小于30m3/h的新风量。

2.1.1送入房间的新风量，应根据各房间的使用性质，按错误！未找到引用源。

选用表 2.1.1-1新风量一览表例如，某高级多功能厅，设计最多容纳人数为200人，使用时间3小时，假设平均在室的人数为120人，则其所需新风量应为：L=25m3/h·人×120人=3000 m3/h。

而你不是按：L=25m3/h·人×200人=5000 m3/h计算。

假如平均人数为90人（少于多数人的1/2），则其所需新风量应为：L=25m3/h·人×100人=2500 m3/h，而不能取L=25m3/h·人×90人=2250 m3/h2.2.3公共建筑主要空间的设计新风量表 2.2.3-1公共建筑主要空间的设计新风量2.4.1一个由多房间组成的HV AC 系统，当各房间的新风比不同时，若取系统中需求最大房间新风比作为系统的新风比，虽然个房间的通风要求可以得到满足，但是必然导致一部份新风未得到有效利用，及回风中含有新风，其结果就是初投资和能耗增加。

系统新风在送风中的新风量按下式计算：Y==公式 2.4.1-1 公式 2.4.1-2Z= V oc/ Vsc 公式2.4.1-3式中Y——修正后的系统新风量在送风量中的比例，相当于所定义的通风系统的效率：X——未修正的系统新风量在送风量中的比例；Z——需求最大房间的新风比；V ot——修正后的总风量，m3/h；Vst——系统的总送风量（即系统中所有房间送风量之和），m3/h；V on——系统中所有房间的新风量之和，m3/h；V oc——需求最大房间的新风量m3/h；Vsc——需求最大房间的送风量m3/h；计算实例3.3在设计时需要同甲方交流，需要核对整栋（层）总排风量和新风量的差值。

新排风系统设计方案

新排风系统设计方案一、引言排风系统是现代建筑设计中不可或缺的组成部分，它起到排除室内污浊空气、维持良好室内空气质量的关键作用。

本文将探讨一种新的排风系统设计方案，旨在提供更高效、更节能和更环保的排风系统解决方案。

二、设计原则1.高效性：设计方案应能有效地排除室内污浊空气，保持良好室内空气质量。

2.节能性：设计方案应具备高效节能的特点，减少能源消耗。

3.环保性：设计方案应尽量减少对环境的负荷，降低有害气体排放。

三、系统组成1.通风扇：采用高效低噪音的通风扇，确保良好的排风效果。

2.换风装置：根据需求，设置合适的换风装置，以保持新鲜空气的流动。

3.符合标准的管道系统：采用符合标准的排风管道系统，确保流动畅通、无阻力。

4.过滤装置：在系统中设置过滤装置，能有效剔除空气中的颗粒物和污染物。

5.控制系统：采用智能控制系统，能根据环境条件和需求自动调节排风系统运行。

四、设计方案1.多级反向流风量控制系统：通过设置多个排风口，配合反向流风量控制系统，可实现不同部分的风量控制。

在没有人员活动的区域，系统可自动降低风量，从而节能减排。

2.精确控制新风和排风比例：利用智能控制系统，根据室内空气质量监测数据和需求，精确控制新风和排风比例。

在人员密集的区域，增加新风供应量，确保良好的室内空气质量。

3.应急排烟系统：设置应急排烟系统，一旦发生火灾等紧急情况，系统能够迅速排除烟雾，保证人员安全。

4.高效过滤装置：在排风系统中设置高效过滤装置，能有效地去除室内空气中的细颗粒物和有害气体，提供清洁的空气。

5.循环利用系统：设计方案中引入循环利用系统，对排风中的能量和热量进行回收，在一定程度上减少能源消耗。

6.节能型通风扇：选择高效低噪音的节能型通风扇，减少能源消耗和噪音污染。

7.定期维护和保养：对排风系统进行定期的维护和保养，确保系统运行稳定、效率高。

五、总结本设计方案提供了一种新的排风系统设计方案，通过引入多种高效节能的技术手段，实现了排风系统的高效、节能和环保。

新风系统设计指导

朗澈新风服务设计指导资料新风系统以其健康、舒适、节能的优点,被越来越广泛的应用于工程中,很多人对新风这个词并不陌生,但要对其做个概述,或许就有些勉为其难了,因此本文提供了中央新风系统的基本知识,以备不时之需;2.住宅新风系统简介住宅新风系统主要由位于建筑物厨房或卫生间的新风机通过新风管道将风机提供的新风源源不断的送入卧室、起居室,在安装机组的厨房或卫生间的墙面上安装污风进气口排出室外或烟道,同时通过交换器和新风进行能量交换,降低能耗;至此,住房内便完成了通风换气的过程;中央新风系统的安装包括主机安装,送、排风管道安装、污风口和新风出口安装;新风主机：一般置于厨房或卫生间的吊顶内;吸风口：安装于厨房或卫生间墙面上或安装在起居室等处;进风口：安装于卧室或起居室等;管道系统：将风口和新风主机连接起来;以组织所需的送风路径;3.中央新风系统的分类中央新风系统分为：单向流中央新风系统、双向流中央新风系统、全热交换新风系统;单向流中央新风系统单向流系统即“强制排风,自然进风”系统;以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集的地方,污浊空气通过排风机集中排至室外;使室内产生负压,在其作用下,需要保持室内清新的卧室、客厅窗户的上方安装自平衡进风口,新鲜空气通过自平衡进风口处理后流入室内;这种系统的优点是：避免了第一种新风系统带有的新风管道污染问题,可按需通风,隔尘土,抗风压、防蚊虫,低成本,低运行费用,隐藏式安装,不影响内部空间的使用；同时,可更换的过滤膜和消音套,延长电机寿命更清洁;缺点是：室内能量损失随着新风换气量大小而变;双向流中央新风系统双向流即“强制排风,强制送风”系统,由一组强制送风系统和一组强制排风系统组成;与单向流的区别在于送风形式由自然风改为强制送风,新风由送风系统的管道进入室内,排风通过排风系统管道排至室外,新风及排风的流动方向,新风口及排风口的布置,可以根据特定要求实际和布置;这种系统,需要在室内分别布置新风管和排风管,同时也要有一个总的进风口和总的出风口;这种系统的优点：因没有热交换芯,所以成本低,且送、排风风量可调;缺点：室内屋顶要走管道,同时也存在新风管道的清洁问题;有引起二次污染的可能;全热交换平衡式新风采用空气全热交换设备,实现室内排风和新风同时等量转换,并且换气的同时,新风通过全热交换器回收排风中大部分的热冷量和水份,使排风造成的空调能量损耗减少到最低;选用这种系统,需要在室内分别布置新风管和排风管,同时也要有一个总的进风口和总的出风口;这种系统的优点：热效率高,室内的空气,可以用来加热或冷却新进入的新鲜空气,减少室内的能量损失;缺点：室内屋顶要走管道,同时也存在新风管道的清洁问题;有引起二次污染的可能;4.新风系统的选型选型计算根据建筑物的性质、用途与结构以及室内人数,应从“室内人数”和“室内换气次数”两方面分别计算建筑物内所需新风量Q,并以较大值选配机械通风主机;QH＝建筑物容积×换气次数 QH建筑物所需新风量QR＝人均新风量×室内计算人数 QR人体所需新风量国际通用标准ASHRAE62-1989规定室内每小时最小新风换气量次以上,所需新风量CMH=房间面积sqm×净层高m×每小时换气次数ACH民用建筑换气次数从经济性考虑可按每小时～次计,而商用区域一般按2～5次计;当单独设置新风系统,且换气量较大时,应充分考虑新风对采暖负荷和空调负荷的影响,从节能的角度考虑,建议选用全热交换新风机组;中国室内空气品质规范规定生活环境中至少每人30CMH的新风量,取二者最大值,举例：一个120平方米的住宅单元,净层高为米排除吊顶天花的空间QH=30CMH/人×5人=150CMHQR=120sqm××=取QH=150CMH;新风选型注意事项1、一般来讲,为使环境对流顺畅,系统排风量=新风量;但卫生间、厨房要保持一定的负压,而手术室要保证一定的正压,因此卫生间通常只有排气系统,在距室内地面不大于处安装自然送风口;2、体育馆、会议厅和影剧院等可根据上座率结合换气次数确定新风量进行选型;5.新风管道通及室内风口通风管道计算有两个基本的任务一是确定管道的阻力;二是确定管道的尺寸,管道设计的合理与否直接影响系统的投资费用和运行费用;管段内风速的取值范围：主干管：6-8m/s 支管：4-6m/s,根据假定的风速V和确定的风量L计算出风管的面积尺寸,计算式如下：根据给定的管径规格选定风管管径尺寸,由确定的风管管径面积,计算出管内的实际流速：V=L/A6.中央新风系统管道材质新型超级风管复合玻纤板风管它是近年最新的风管管材,以容重64kg/m3、厚度25mm的离心玻纤板为基材,内复玻璃丝布,喷胶处理,外复防潮铝箔粘结,符合中华人民共和国建材工业行业标准JC/T591-1995复合玻纤板风管标准;该产品具有消声、保温、防火、防潮、漏风量小、经济适用等优点,材质轻,搬运吊装容易,现场修改方便、易施工,组装便捷,需密封的连接点少．节省安装空间,热效高,操作安静,工作寿命长,性能价格比最优,综合造价低,但要防止被水长期浸泡及施工中人为破坏;软管一般采用复合软管,也有使用塑料软管的,由于塑料软管比较薄也容易老化脆化,在新风系统里很少使用,因为坏了更换也不容易;合软管就外层有PVC保护膜做表面,里面有两次铝箔和支持管道的钢筋,钢筋的存在是为了不让管道在弯曲时粘合一起和不容易压扁;优点：1、施工周期短相比PVC管；2、可以紧贴顶棚和墙；3、由于软管拐弯容易和延展性强,在吊顶上各种管道过多过复杂如空调管、冷暖水管、消防管等很适用,也不用破坏太多墙体；4、可以应用在已经做好吊顶或者旧房改造,不怕破坏掉部分吊顶的情况；5、可以方便后期再改动管路和进出风口位置;1、因为软管是折叠的,所以内壁并不是光滑的,导致风阻比较大,通风换气效果会打折扣；2、也是由于软管内部风阻大,所以比做硬管的主机选择风量要大些,而且软管不能送到太远的地方和弯过多弯道；3、软管没有PVC硬管结实,比较容易被割破或划伤;PVC管PVC管主要成份为聚氯乙烯,另外加入其他成分来增强其耐热性,韧性,延展性等;我们常见的家中的下水管道便是,只是那些是走水的,新风系统是通风使用的;优点：1、结实耐用,使用多年也不易损坏；2、内壁光滑,风阻小,风量衰减不明显,可以送风到比较远的房间；缺点：1、施工周期长相比软管,费用较高；2、在已经安装好吊顶的地方没办法使用,顶上空间管路复杂的也不好使用；3、由于固定硬管和做拐弯需要较多的空间,所以做的吊顶高度一般都比软管高；4、后期改动管路或者变更进出风口位置困难;鉴于两者之间的优缺点,在新风系统里面常把软管与PVC管结合使用,主管道是PVC管,分支和主机连接处采用软管等方式;7.中央新风系统的安装1、主机安装于每户厨房或卫生间的吊顶内,在主要卧室、客厅、厨房及卫生间均安装排风口,形成主要以厨房、卫生间为中心的负压区,和窗上的新风口形成合理的气流组织,产生对流,使房间内的浑浊空气排出室外,室外新风引入室内；2、中央新风管道与新风机、新风口与管道间采用软连接；3、合理安排排气口的位置,尽量减少空气死角；新风进口与排风出口应保持距离,防止气流短路；当进排风口在同侧时,排风口宜高于进风口6m,进排风口在同侧同一高度时,其水平距离不宜小于10m,中央新风入口应保证空气新鲜,且进风口的下缘距室外地坪不宜低于2m,且新风入口应低于排风口；4、室内送、排风管道的走向尽量沿墙体,以尽量减少对原房屋结构的影响,且室内送、回风口之间的距离宜大于3m；5、室外进风口需要保温,主要是防止结露；6.全热交换器维护空间,需预留400400mm以上检修口；7.室内送、排风管禁穿梁,需要从梁下过,现在很多厂家有专门的新风过梁器;8.住宅新风系统的维护住宅新风系统的维护很简单,主要是清理过滤网,过滤网堵塞对新风量将有很大影响;安装新风主机时应留有检修口以方便过滤网更换等;对热回收式新风机组还要考虑每半年或1年要取出热交换器清扫一下,以避免回收效率降低;检修口的另外目的是在风机电机发生损坏时可以更换;一般检修口的尺寸是400×400mm;9.结束语新风系统为人们提供更加舒适的空间,不断推动当代社会居住文化,新风系统的原理很简单,但要提供清新、舒适、健康的空间,需要经过精心的设计与安装才行;。

中央新风系统的设计遵循原则

中央新风系统的设计原则如下：
1、通风风量：以满足在日常生活中人体所需新鲜空气量为最小排风量。
2、便于控制：用户可根据不同的情况和需要，全部或部分地开启和关闭通风系统。
3、通风效果：每个卧室及客厅均装设进风口，不留死角，以保证通风换气效果;装设了排风口的卫生间，可免装排气扇。
4、通风时间：系统可长期持续不断地运行，以保证通风和排风口外，系统其它设施均设计在厨房、卫生间的吊顶内，以保证系统良好的观感。
6、通风路径：新鲜空气从卧室、客厅进入室内，原室内空气从卫生间排出，既率先排出室内最污浊的陈旧空气，使引入的新鲜空气能时刻充盈于房间的各个角落。

新排风系统设计指导(精制实操)

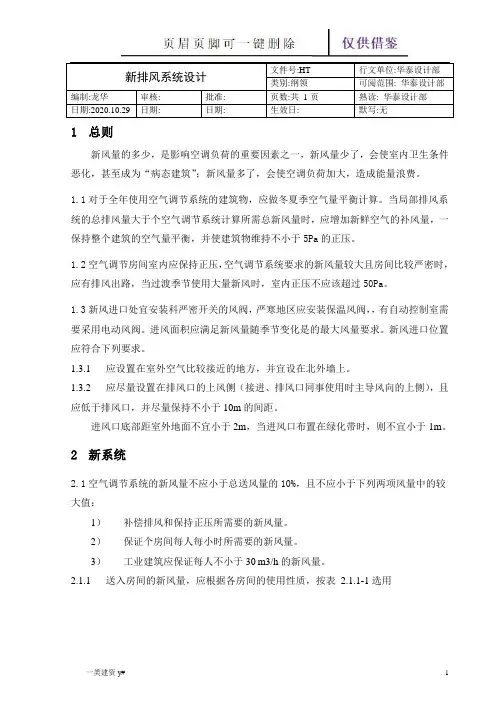

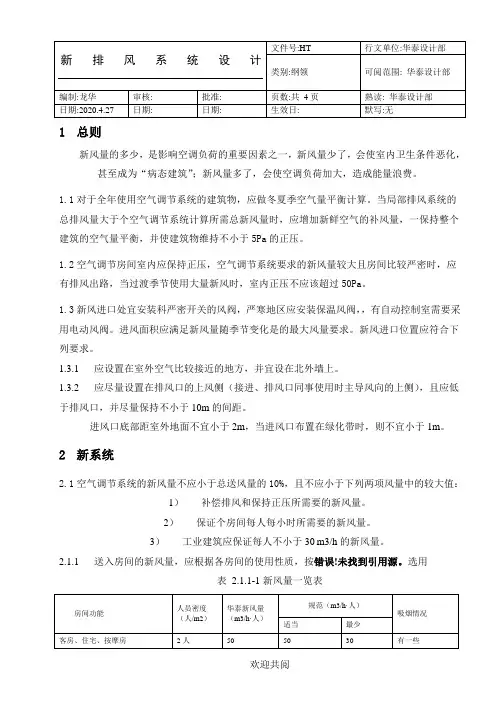

新排风系统设计文件号:HT 行文单位:华泰设计部类别:纲领可阅范围: 华泰设计部编制:龙华审核: 批准: 页数:共1页熟读: 华泰设计部日期:2020.10.29 日期: 日期: 生效日: 默写:无1总则新风量的多少，是影响空调负荷的重要因素之一，新风量少了，会使室内卫生条件恶化，甚至成为“病态建筑”；新风量多了，会使空调负荷加大，造成能量浪费。

1.1对于全年使用空气调节系统的建筑物，应做冬夏季空气量平衡计算。

当局部排风系统的总排风量大于个空气调节系统计算所需总新风量时，应增加新鲜空气的补风量，一保持整个建筑的空气量平衡，并使建筑物维持不小于5Pa的正压。

1.2空气调节房间室内应保持正压，空气调节系统要求的新风量较大且房间比较严密时，应有排风出路，当过渡季节使用大量新风时，室内正压不应该超过50Pa。

1.3新风进口处宜安装科严密开关的风阀，严寒地区应安装保温风阀，，有自动控制室需要采用电动风阀。

进风面积应满足新风量随季节变化是的最大风量要求。

新风进口位置应符合下列要求。

1.3.1应设置在室外空气比较接近的地方，并宜设在北外墙上。

1.3.2应尽量设置在排风口的上风侧（接进、排风口同事使用时主导风向的上侧），且应低于排风口，并尽量保持不小于10m的间距。

进风口底部距室外地面不宜小于2m，当进风口布置在绿化带时，则不宜小于1m。

2新系统2.1空气调节系统的新风量不应小于总送风量的10%，且不应小于下列两项风量中的较大值：1）补偿排风和保持正压所需要的新风量。

2）保证个房间每人每小时所需要的新风量。

3）工业建筑应保证每人不小于30m3/h的新风量。

2.1.1送入房间的新风量，应根据各房间的使用性质，按表2.1.1-1选用表 2.1.1-1新风量一览表房间功能人员密度（人/m2）华泰新风量（m3/h·人）规范（m3/h·人）吸烟情况适当最少客房、住宅、按摩房2人50 50 30 有一些医院大病房50 40 35 无医院小病房2人50 60 50 无办公室、一般手术室、接待室0.1 30 25 20多人办公室，一般办公室25 20 无个人办公室50 35 有一些小会议室0.33 25 80 50 严重大会议室、报告厅、会堂0.66 25 35 30 无商场、超市0.5 10 25 20 无中餐厅、宴会厅、多功能厅0.65 20 30 20 无西餐厅、酒吧、咖啡厅0.5 10 无包厢（餐厅）0.4 20 有一些包厢（KTV）0.4 30 严重舞厅0.33 20 33 20 严重健身房、保龄球馆0.2 30 25 20 无商店、商铺0.2 15 25 20 无影剧院观众席 2 825 20 无休息厅0.5 20化妆室0.25 20体育馆比赛厅0.4 2025 20 无休息厅0.5 20贵宾室0.13 202.2GB50189-2005标准新风量2.2.1我国《公共建筑节能设计标准》（GB50189-2005）在归纳我国现行规范标准规定新风量的基础上，给出了主要房间设计新风量的规定值：表中列出的新风量适用于第污染建筑。
