锚具的技术要求
灌新路（环湾大道-烟厂段）工程项目锚具的技术要求1.锚具所用材料应符合设计要求，并有机械性能和化学成分合格证明书、质量保证书。
2.锚下点半的材料性能：采用回扣铸铁时应不低于HT200，采用球磨铸铁时应不低于QT450-10，采用和碳素结构时应不低于Q235的要求，并符合GB/T9439，GB/T1348或GB/T3274的有关规定。
3.锚下螺旋筋的材料性能应不低于Q234钢的要求，并符合GB/T700的有关规定。
4.零件机械加工应符合JB/T5936的有关规定。
5.螺纹副的未注精度等级，应不低于GB/T197中的7H/8g.6.未注公差尺寸的公差等级，应不低于GB/T1804中的C 级。
7.夹片应进行热处理，表面硬度不小于57HBC（或）。
夹片处理后，应无氧化脱碳现象，同批次夹片硬度差不大于5HRC，同件夹片硬度差不大于3HRC。
其他要求应符合JB/T5944和JB/T3999的有关规定。
8.锚板宜经调质处理货锥孔强化处理。
若采用调质处理，则表面硬度不小于225HB（或20HRC），其他要求应符合JB/T5944的有关规定。
9.所有零件外观均不得有裂纹出现。
10.夹片、锚板表面应做防锈、防腐处理，符合设计图纸要求。
锚下垫板和局部承压配筋表面不得有油漆或油脂，在存储和运输过程中采取必要的防护措施。
11.锚具的静载锚固性能应同时满足下列两项要求：1)ηa≧；2）εapu≧2%。
在钢绞线—锚具组装件达到实测极限拉力Fapu时，应是钢绞线的断裂，而不是由锚具的失效而导致试验终止。
钢绞线—锚具组装件应满足循环次数为200万次的疲劳性能试验。
试验应力上限去钢绞线的抗拉强度标准值fpk的65%，应力幅度去80Mpa。
试件经200万次循环荷载后，锚具零件不应发生疲劳破坏，钢绞线因锚具夹持作用发生疲劳破坏的面积不应大于原试件的总面积的5%。
用于抗震结构中的锚具还应满足循环次数为50次周期荷载试验，试验力上限取钢绞线抗拉强度标准值的fpk 80%，下限取钢绞线抗拉强度标准值的fpk 40%；试件经50次周期荷载试验后，钢绞线在锚具夹持区域不发生破裂、滑移和夹片松脱现象。
锚具
锚具本词条由“科普中国”百科科学词条编写与应用工作项目审核。
锚具是指预应力混凝土中所用的永久性锚固装置，是在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土内部的锚固工具，也称之为预应力锚具。
中文名锚具外文名Anchor名词解释也称之为预应力锚具应用领域公路桥梁、铁路桥梁、边坡抗滑规格型号M15－N锚具目录.1分类.2应用领域.3规格型号.▪主要分类.▪补充.4安装方法.5注意事项.6检测范围.▪常规检测.▪特殊检测.7行业标准.8性能试验.▪研究背景.▪试验参数.▪试验结果分析.▪研究结论分类编辑锚具图样锚具根据使用型式可分为两大类：（a）：安装在预应力筋端部且可以在预应力筋的张拉过程中始终对预应力筋保持锚固状态的锚固工具。
张拉端锚具根据锚固型式的不同还可分为：用于张拉预应力钢绞线的夹片式锚具（YJM），用于张拉高强钢丝的钢制锥形锚（GZM），用于镦头后张拉高强钢丝的墩头锚（DM），用于张拉精轧螺纹钢筋的螺母（YGM）,用于张拉多股平行钢丝束的冷铸镦头锚（LZM）等多种类型。
（b）固定端锚具：安装在预应力筋端部，通常埋入混凝土中且不用以张拉的锚具，也被称作挤压锚或者P 锚。
预应力筋用锚具的最新标准为：中华人民共和国预应力筋用锚具、夹具和连接器（GB/T 14370-2015），铁道部预应力筋用锚具、夹具和连接器（TB/T3193-2008）。
应用领域编辑公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水锚具电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程（纤维锚具）、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等。
[1]规格型号编辑国内普遍采用的锚具规格有：（a）M15－N锚具。
M代表锚具（锚具汉语拼音第一个字母）；15代表钢绞线的规格为国标15.20 mm的钢绞线，（我国一般普遍使用的钢绞线强度为1860 MPa级的15.20 mm钢绞线）；-N是指所要穿载的钢绞线根数。
(完整版)锚具类的配套2011版(国内用)
锚具产品配套说明（国内用2011年版）由于公司目前锚具种类较多，为了便于成本核算、生产、销售及发货，现针对销售最常用的锚具产品，将其配套使用列表、说明如下：一、圆锚注:工具锚G15-(1~55)T.0 ；限位板M15-nXT（限位尺寸为6.6mm）；2~19孔限位尺寸为5.8 、6.2、7.0、7.4、7.8、8.2的限位板对应的图号为M15-nXT（a~f），a~f对应各限位尺寸。
应用说明：1、该体系为我公司CRCC认证锚具系列，主要应用于铁路工程，符合TB/T 3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》的要求；2、M15E-nDTB锚垫板和M15-nLTB螺旋筋是最新优化的，只能在新铁路工程中应用。
对于原已供货的铁路工程，还是采用原M15E-nDT锚垫板和M15-nLT螺旋筋；3、M15ET-nD型同种孔位的锚垫板(方形)，又根据所使用的抽拔管或波纹管的不同而选择不同止口大小的锚垫板，具体的图号需查看图纸或产品使用说明书。
由于该锚垫板是针对铁路工程中特殊订货要求而设计，没有特殊要求尽可能不采用。
4、在发M15ET-nD锚垫板的,为方便客户使用,请经营公司发货时，一个合同配一本《YJM15-（1～37）OVM工作锚》产品使用说明书发货,夹片包装箱中的锚具使用说明不再修改。
√2、OVM.M15-C型锚具公路注:工具锚G15T-(1~55).0 限位板M15-nXT应用说明：该体系为我公司CCPC认证锚具系列，主要应用于公路工程。
√3、DSM15-1型低回缩锚具（张拉端）铁路应用说明：该套锚具为我公司CRCC认证产品。
固定端常用YJM15-1OVM锚具，也可使用DSM15-1。
张拉装置为：千斤顶YDC240QX；撑脚（需要时出图）。
应用说明：该套锚具为我公司CRCC认证产品。
张拉装置为：千斤顶YDC240QX；撑脚（需要时出图）。
√5、DSM15-3型低回缩锚具（张拉端）铁路应用说明：该套锚具为我公司CRCC认证产品。
常用锚具的参数
HVM 型锚固体系1 产品名称 HVM 型锚固体系锚具2 适用范围 它是一种高性能的锚具，能可靠地锚固2000MPa 及以下各种强度级别的直径为φ12.7、φ12.9、φ15.24、φ15.7mm 的预应力钢绞线。
适用的钢绞线根数为1根至55根，还可以根据用户的需要增加钢绞线根数。
广泛应用于工业与民用建筑、公路、铁路、核电站安全壳等结构工程及水利水电、岩土锚固、超重超高构件整体提升用的预应力钢绞线的锚固。
3 产品技术性能指标、执行标准 其锚固效率系数和延伸率均能达到GB/T14370-2002《预应力筋用锚具、夹具和连接器》的要求，其中：锚固效率系数ηA ≥0.95，极限延伸率εapu ≥2%；疲劳寿命≥200万次。
4 产品种类和基本尺寸HVM 锚固体系由HVM 锚板、夹片、锚垫板、螺旋筋、钢绞线、波纹管组成。
根据不同的用途，分成HVM15/13圆形锚具、BM15/13型扁形锚具、P15/13型挤压锚具和L 型15/13连接器等。
4.1 HVM 圆形锚具 见图1尺寸参数详见图2和表1。
灌浆孔M27×2图2 锚具结构示意及尺寸参数表1 HVM15圆形锚具参数表图1 HVM 圆形锚具1.夹片2.锚板3.锚垫板4.螺旋筋5.金属波纹管6.预应力钢绞线4.2 BM 型扁形锚具当预应力钢绞线配置在板式结构内时，为避免因配索而增大板厚，可采用BM 型扁锚而将预应力钢绞线布置成扁平放射状。
见图3和表2。
4.3 P 型挤压锚具P 型挤压锚具是在钢绞线头部套上挤压套，通过专用机具挤压，使挤压套产生塑性变形后握紧钢绞线，钢绞线的张拉力通过挤压套由专用垫板传递给构件。
它主要包括挤压套（含挤压簧）、螺旋筋、固定端锚板、约束圈等。
见图5和表3。
表2 BM 型扁形锚具参数表 (mm)图3 扁形锚具结构示意图图4 BM 型扁形锚具1-波纹管；2-约束圈；3-排气管；4-螺旋筋；5-预应力筋；6-固定锚板；7-挤压套图5 P 型挤压锚具结构示意图图6 GYJA 型挤压器（mm ）(续表)表3 P 型挤压锚具参数表(mm)4.4 连接器钢绞线束连接器从构造分，有成束群锚型和单根连接型两种。

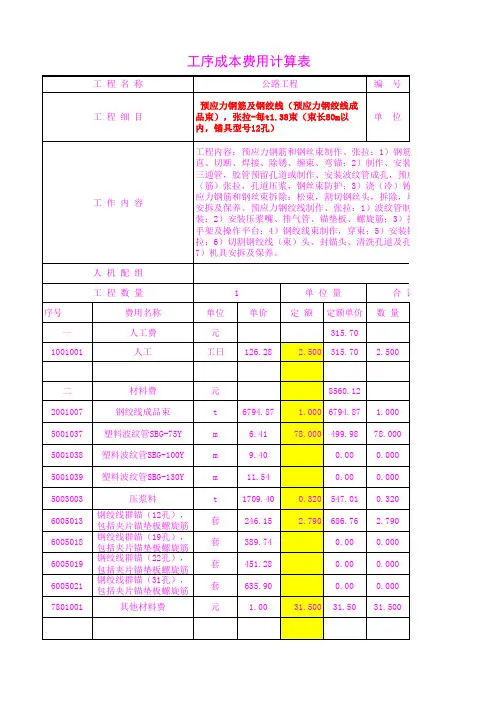

4719.71每t1.38束(束长80m以内,锚具型号12孔)
