[电子行业企业管理]实验一、常用元器件的识别与测量及常规电子仪器使用
实验一常用仪器的使用常用电子元器件的识别与测试
实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。
同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。
本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。
一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。
示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。
（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。
（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。
2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。
数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。
（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。
（3）读取数字万用表显示的测量值，并注意选择合适的单位。
（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。
根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。
（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。
（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。
常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。
（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。
（1）二极管的识别：通过观察二极管的外观来确定其正负极。
一般而言，二极管的正极外观较长，负极外观较短。
（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。
《常用电子仪器的使用》的实验报告器件常用元器件的识别与简单测试实验报告

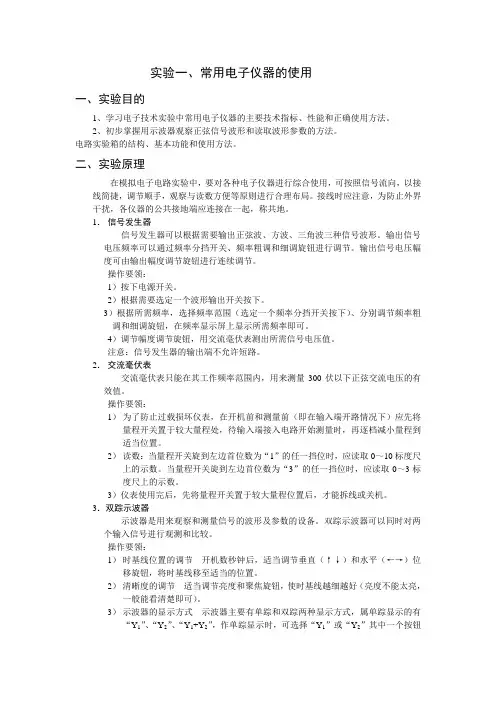

实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。
实验一电子仪器使用及常用元件的识别与测试
《模拟电子技术》实验指导书熊年禄陈荣孙利华编写机电学院电子信息工程教研室2011年3月目录实验一常用电子仪器的使用及常用元器件的识别与测试 (1)实验二单管放大电路的焊接装配及测量 (14)实验三两级阻容耦合放大电路 (21)实验四负反馈放大电路 (23)实验五差动放大器 (26)实验六集成运算放大器与模拟运算电路 (30)实验七串联稳压及集成稳压电路 (37)实验一常用电子仪器的使用及常用元器件的识别与测试一、实验目的1．掌握常用电子仪器的基本功能并学习其正确使用方法。
2．掌握用双踪示波器观察和测量波形的幅值、频率及相位的方法。
3．掌握常用元器件的识别与测试方法。
二、实验仪器1.函数信号发生器2.交流毫伏表3.双踪示波器4.数字万用表5.二极管，三极管，电阻，电容若干三、仪器的基本组成及使用方法在模拟电子技术实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1.1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1.1 模拟电子电路中常用电子仪器布局图1.函数信号发生器函数信号发生器主要由信号产生电路、信号放大电路等部分组成。
可输出正弦波、方波、三角波三种信号波形。
输出信号电压幅度可由输出幅度调节旋钮进行调节，输出信号频率可通过频段选择及调频旋钮进行调节。
其外形如下图：使用说明：电源开关：将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关，以接通电源。
LED显示窗口：此窗口指示输出信号的频率，当“外测”开关按入，显示外测信号的频率。
实验一 常用电子元器件的认识与检测
得精度。 B通道输入端：本册信号频率大于100MHZ，接入此通道进行测量。
频率测量：
A通道测量时，根据输入信号的幅度大小决定衰减按键置×20 或×1。输入幅度大 于300mVrms，衰减开关置×20 位置。
模拟电路实验箱
DF1931交流数字毫伏表是用于测量频率5HZ~2MHZ，电压100UV –300V的正弦波有效值电压。该仪器采用为数字显示，精度 高，频率影响误差小，输入阻抗高，有电压、dB、dBm三种 显示方式，显示清晰直观。可自动转换量程，使用方便。
一、主要技术指标 1.交流电压测量范围;30uv – 300v 2.dB测量范围：-79dB - +50dB (0dB=1V) 3.dBm测量范围：-77dB - +52dB（ 0dBm=1mv600Ω ) 4.量程;3mV、30mV、300mV、3V、30V、300V 5.频率范围：5HZ~2MHZ
将炭棒连接CH1输入端，并将炭 棒接上2Vp-p 校准信号
将AC-GND-DC置于AC位置，此时，CRT上显 示方波。
可调整VOLTS/div,TIME/div以显示更清晰数据 便于读取
调整 CH1 position 及 trace position , 便于读取周 期、电压Vp-p值。
DF1931交流数字毫伏表基本性能
屏
1V
实验二 单管交流放大电路
实验目的 熟悉电子元器件和模拟电路实验箱， 掌握放大电路静态工作点的调试方法及其对放大电路
性能的影响。 学习测量放大电路Q点，Av的方法， 了解共射极电路特学习放大电路的动态性能
实验仪器 示波器 信号发生器 数字万用表

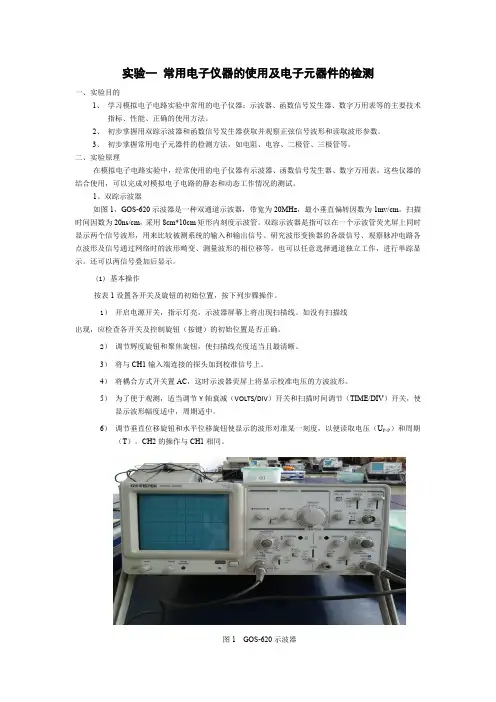

实验1_常用电子仪器的使用及电子元器件的检测
信号负斜率触发
触发电平（LEVEL）
调整扫描起点和触发电平，使波形稳定
其 CAL（UP-P）校准信号 它
校准信号频率为 1kHz，电压峰-峰值为 0.5V 方波
（2）电压测量
1）交流电压值的测量
被测信号通过探头输入示波器，耦合方式开关置 AC，适当调节 Y 轴衰减（VOLTS/DIV）开关和扫 描时间调节（TIME/DIV）开关以得到适合高度的一个或两个完整周期的波形。调节垂直位移旋钮 （POSITION）使电压峰值与某一刻度线重合，以便读出电压值。根据屏幕上的坐标读出被测波形负峰和正 峰在 Y 轴上的高度（格数 DIV），测出被测信号电压的峰-峰值。
（2） 量程选择。如果所选择的量程档太低，仪表将会显示“1”，表示过 载；如果所选择的量程档太高，仪表不能显示出最精确的测量值。最合适的量程应选择使测量结果的有效 数字位数最多的那一档，此时测量精度最高。
表 3 VC9801 型数字万用表各功能档符号和按钮含义
Ω
欧姆档
A--
直流电流档
V--
直流电压档
显示波形幅度适中，周期适中。 6） 调节垂直位移旋钮和水平位移旋钮使显示的波形对准某一刻度，以便读取电压（UP-P）和周期
（T）。CH2 的操作与 CH1 相同。
图 1 GOS-620 示波器
装置名称
电源开关（POWER）
示 波 辉度调节（INTEN） 管 聚焦调节(FOCUS) 电 路 标尺亮度（ILLUM）
二、实验原理 在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、数字万用表，这些仪器的
结合使用，可以完成对模拟电子电路的静态和动态工作情况的测试。 1、双踪示波器 如图 1，GOS-620 示波器是一种双通道示波器，带宽为 20MHz，最小垂直偏转因数为 1mv/cm，扫描
实验设计：常用电子仪器的使用和常用元器件的测试
实验设计：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。
模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。
表1 测量前示波器各旋钮调节和设置列表按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。
表2 Tektronix数字示波器面板各按钮、菜单设置2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。
用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV ，S/DIV ）”方式计算相应电压或时间；第三种方法是用游标来测量。
如果是模拟示波器，只用第二种方法即可。
表3 机内标准信号的测量实验技巧：1） 用“格数×倍率（V/DIV ，S/DIV ）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。
然后将耦合方式调节到DC 耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。
注意耦合方式由GND 调至DC 后，上下位移旋钮不可再调。
2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。
3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。
但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。
实验一常用仪器的使用常用电子元器件的识别与测试演示文稿
实验一常用仪器的使用常用电子元器件的识别与测试演示文稿实验一：常用仪器的使用和常用电子元器件的识别与测试一、实验目的1.学习和掌握常用仪器的基本使用方法；2.学习和掌握常用电子元器件的识别和测试方法。
二、仪器使用演示1.示波器的使用示波器是一种常用的用来观察信号波形的仪器。
使用示波器可以通过观察信号的周期、幅值和相位差等来判断电路是否正常工作。
（演示演示波器的各个部分和按钮的功能，如触发控制、时间基准、观察信号波形等）2.万用表的使用万用表是测量电流、电压和电阻等电路参数的常用工具。
使用万用表可以进行电路的基本测试和故障排除。
（演示万用表的使用方法，如选择量程、插入测量点、读取数值等）三、电子元器件识别和测试演示1.电阻的识别和测试电阻是电子电路中常用的元器件之一、学会正确识别和测试电阻对于电路的设计和故障排除非常重要。
（演示电阻的外观特征和识别方法，并演示用万用表测量电阻的方法）2.电容的识别和测试电容是一种常见的存储电荷的元器件，广泛应用于信号处理和滤波等电路中。
学会正确识别和测试电容对于电路的设计和分析至关重要。
（演示电容的外观特征和识别方法，并演示用万用表或者LCR表测试电容的方法）3.二极管的识别和测试二极管是一种常用的电子元器件，广泛应用于整流和开关等电路中。
学会正确识别和测试二极管对于电路的设计和故障排除非常重要。
（演示二极管的外观特征和识别方法，并演示用万用表测试二极管导通和反向截止的方法）4.三极管的识别和测试三极管是一种重要的放大器件，广泛应用于放大和开关等电路中。
学会正确识别和测试三极管对于电路的设计和故障排除非常重要。
（演示三极管的外观特征和识别方法，并演示用万用表测试三极管的放大倍数和极性的方法）四、实验步骤1.准备实验所需的示波器、万用表和常用电子元器件。
2.按照演示所示的方法，正确使用示波器和万用表来观察电路信号和测试电路元器件。
3.使用正确的方法来识别和测试电阻、电容、二极管和三极管等常用电子元器件。
常用电子仪器的使用与电子元件的测量练习实验报告
常用电子仪器的使用与电子元件的测量练习实验报告实验名称:常用电子仪器的使用与电子元件的测量练习一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、主要仪器设备(必填) 四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填) 七、讨论、心得一、实验目的和要求1、掌握示波器、晶体毫伏表和万用表等常用电子仪器的正确使用方法和基本原理2、学习信号发生器和直流稳压电源等常用电子仪器的正确使用方法和基本原理3、掌握常用电子元器件的测试方法二、实验内容和原理1、用机内“校准信号”方波(1KHz，Vpp=0.2V)对示波器进行自检 1) 调出波形2) 校核校准信号的幅度装3) 校核校准信号的频率4) 测量校准信号的上升时间和下降时间订2、用示波器检查信号发生器的输出波形线1) 测量频率2) 测量输出电压3、函数信号发生器练习4、晶体管毫伏表练习5、示波器双踪显示练习6、常用电子元件测试三、主要仪器设备1) 双踪示波器2) 函数信号发生器3) 晶体管毫伏表4) 直流稳压源5) 数字电子万用表6) 电阻、电位器、二极管、电容器等元器件P.2四、操作方法和实验步骤1、单踪显示练习——示波器自检1) 调出波形用示波器的专用电缆线把“校准信号”与 CH1(或CH2)输入插口接通。
调节示波器各有关旋钮，使荧光屏上显示一至数个周期的稳定波形2) 校核校准信号的幅度首先应把Y轴灵敏度“微调”旋钮置于“校正”位置，把Y轴灵敏度开关置于适当位置，测得校准信号的幅度，并记录数据3) 校核校正信号的频率首先应把“扫描微调”旋钮置于“校准”位置，将扫速开关置于适当位置，测得校准信号的频率，并记录数据4) 测量校准信号的上升时间和下降时间首先要改变“Y轴灵敏度”开关和“微调”旋钮，使方波的高、低电平分别与荧光屏上100%、0%位置重合，然后把“扫速”开关置于适当位置，以使波形沿X轴扩展(必要时可以利用“扫速扩展”开关将波形再扩展10倍)。
实验一常用元器件的识别与测量及常规电子仪器使用
实验一常用元器件的识别与测量及常规电子仪器使用一、实验目的1.学习常用元器件的识别方法。
2.掌握常规电子仪器的操作和使用。
3.学会使用万用表进行电路元件的测量。
二、实验仪器与器材1.示波器2.示波器探头3.信号发生器4.功率放大器5.模拟电路实验箱6.工具包（包括万用表）三、实验原理1.元器件的识别与测量常用元器件包括电阻、电容、电感、二极管、三极管等。
通过外观、标志、颜色等特征，可以对这些元器件进行识别。
测量电阻和电容可以使用万用表，在电阻档或电容档进行测量。
电感的测量可以使用LCR测试设备。
二极管和三极管可以使用特殊的仪器进行测量。
2.常规电子仪器的使用常规的电子仪器包括示波器、信号发生器、功率放大器等。
示波器用于显示电压随时间变化的波形，可以观察电路中的信号。
信号发生器用于产生各种类型的信号，可以用来测试和调试电路。
功率放大器用于放大信号的功率，使其能够驱动负载。
四、实验步骤1.识别元器件并测量(1)首先观察并识别电阻、电容、电感、二极管、三极管等元器件的外观和标志，熟悉它们的特征。
(2)使用万用表测量电阻，将万用表选择到电阻档位，将两个测试引线分别与电阻的两端相连接，读取电阻值。
(3)使用万用表测量电容，将万用表选择到电容档位，将两个测试引线分别与电容的两端相连接，读取电容值。
(4)使用LCR测试设备测量电感，将电感与测试设备相连接，读取电感值。
(5)使用特殊仪器测量二极管和三极管。
2.使用示波器观察电路波形(1)将示波器探头的黑色引线接地，将红色引线连接到要测量的点。
(2)打开示波器，并调整水平与垂直控制来观察电路中的波形信号。
(3)调整示波器的触发级别和触发方式，以获取清晰的波形。
3.使用信号发生器调试电路(1)将信号发生器连接到待调试电路的输入端。
(2)调整信号发生器的频率和幅度，观察电路的响应。
(3)根据需要调整电路的参数。
4.使用功率放大器放大信号(1)将信号源接入功率放大器的输入端，将输出端连接到负载。
实验一常用电子元器件的识别
第二章 基 础 实 验实验一 常用电子元器件的识别．实验目的1．了解常用电子元器件的性能、主要技术指标、用途等。
2．掌握用色标法读取色环电阻标称值及其允许偏差的方法。
3．学习使用万用表检测电阻、电容、电感的方法。
4．学习使用万用表判断二极管、三极管的类型和管脚，估测三极管放大倍数的方法。
5．熟悉集成运算放大器管脚的排列。
6．掌握在插件电路板上安装电路的方法．预习要求1．预习本书附录一、二内容。
2．读出待测色环电阻的标称值和允许偏差值。
五色环电阻棕、绿、黑、棕、棕 蓝、灰、黑、金、红 四色环电阻 棕、黑、红、金 黄、紫、橙、银3．复习二极管和三极管的工作原理。
写出 2AP9 、 2CP10、 1N4001、3DG6、全称。
4．预习用万用表判断二极管、三极管类型和管脚的方法。
三．实验原理电子元件是构成电子电路的基本材料， 熟悉各种电子元件的性能及其测试方法， 用途等对完成电子电路的设计、安装和调试十分重要。
电阻器、电位器、电容器、电感器、二极管、三极管是电子电路中应用最多的元件。
1.电阻器3AX81 的了解其（1）种类：电阻器的种类较多，按制作的材料不同，可分为合成（实芯）电阻器、碳膜电阻器、金属膜电阻器、线绕电阻器。
碳膜电阻器具有较好的稳定性（指电压、温度的变化对阻值的影响较小），而且适用于高频工作；金属膜电阻器各方面的性能均优于碳膜电阻器，其缺点是售价较高；线绕电阻器的最大优点是阻值精确、功率范围大，但是它不适用于高频工作。
合成电阻目前已用得较少。
除上述电阻器以外，还有一类特殊用途的电阻器——光敏、气敏、压（力）敏、（电）压敏、热敏电阻器等，它们的阻值随着外界光线的强弱、某种气体浓度的高低、压力的大小、电压的高低、温度的高低而变化。
（2）性能测量：电阻器的类别及其主要技术参数的数值一般都标注在它的外表面上。
如附录二所述，当其参数标志因某种原因而脱落或欲知道其精确阻值时，就需要进行测量。
对于常用的碳膜电阻器、金属膜电阻器以及线绕电阻器的阻值，可用普通万用电表的电阻档直接测量。
实验一常用仪器的使用常用电子元器件的识别与测试
实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子技术领域中，仪器的使用和电子元器件的识别与测试是非常重要的基础工作。
仪器的使用能够提高实验的准确性和效率，而电子元器件的识别与测试则是进行电路设计、故障排除和维修的必要工作。
本文将介绍常用仪器的使用方法以及常用电子元器件的识别与测试方法。
一、常用仪器的使用方法1.示波器示波器是一种用于观察并测量电压波形的仪器。
其使用方法如下：a)连接电源和待测电路，并将示波器的探头接入待测电路上。
b)打开示波器，并选择合适的通道和量程。
c)调节示波器的触发电平和触发方式，使波形稳定并居中。
d)通过示波器的调整按钮或旋钮，观察并测量待测电路的电压波形。
2.信号发生器信号发生器是一种用于生成不同频率、幅度和波形的信号的仪器。
其使用方法如下：a)连接信号输出端和待测电路。
b)打开信号发生器，并选择所需的频率、幅度和波形。
c)通过信号发生器的调整按钮或旋钮，观察并调整待测电路的响应。
3.多用电表多用电表是一种具有多种测量功能的仪表，如电压、电流和电阻等。
其使用方法如下：a)连接电源和待测电路，并将多用电表的探头接入待测电路上。
b)选择所需的测量功能（如电压、电流或电阻）和量程。
c)通过多用电表的调整按钮或旋钮，观察并测量待测电路的相应参数。
二、常用电子元器件的识别与测试方法1.电阻电阻是一种用于限制电流的元件，其识别和测试方法如下：a)使用万用表或电阻测量器，将测试针分别接触电阻两端。
b)读取仪表上显示的电阻值，判断电阻的阻值范围。
2.电容电容是一种储存电荷的元件，其识别和测试方法如下：a)使用万用表或电容测量器，将测试针分别接触电容的两端。
b)读取仪表上显示的电容值，判断电容的容值范围。
3.电感电感是一种储存电磁能的元件，其识别和测试方法如下：a)使用万用表或电感测量器，将测试针分别接触电感的两端。
b)读取仪表上显示的电感值，判断电感的大小。
4.二极管二极管是一种具有单向导电特性的元件a)使用万用表或二极管测试仪，将测试针连接至二极管的阳极和阴极。
实验一常用元器件的识别与测量及常规电子仪器使用
实验一常用元器件的识别与测量及常规电子仪器使用一、实验目的1.了解常用元器件的特性和使用方法；2.掌握常规电子仪器的使用方法；3.学会使用万用表、示波器等仪器进行元器件的测量和测试。
二、实验器材和仪器1.常用元器件：电阻、电容、电感、二极管、三极管等；2.常规电子仪器：万用表、示波器、信号发生器等。
三、实验内容1.电阻的测量（1）将一个电阻器连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电阻器两端电压波形；（2）将一个电阻连接到万用表上，调节万用表的量程和选择电阻测量模式，测量电阻的阻值；（3）测量不同阻值的电阻，并比较测量结果和理论值的差异。
2.电容的测量（1）将一个电容连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电容两端电压波形；（2）将一个电容连接到万用表上，调节万用表的量程和选择电容测量模式，测量电容的容值；（3）测量不同容值的电容，并比较测量结果和理论值的差异。
3.电感的测量（1）将一个电感连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电感两端电压波形；（2）将一个电感连接到万用表上，调节万用表的量程和选择电感测量模式，测量电感的电感值；（3）测量不同电感值的电感，并比较测量结果和理论值的差异。
4.二极管的测量（1）将一个二极管连接到示波器上，调节示波器的垂直和水平扫描幅度，观察二极管的正向和反向电压波形；（2）将一个二极管连接到万用表上，调节万用表的量程和选择二极管测量模式，测量二极管的正向压降和反向电阻；（3）测量不同类型和型号的二极管，并比较测量结果和规格书中的参数。
5.三极管的测量（1）将一个三极管连接到示波器上，调节示波器的垂直和水平扫描幅度，观察三极管的输入输出波形；（2）将一个三极管连接到万用表上，调节万用表的量程和选择三极管测量模式，测量三极管的放大倍数和工作点；（3）测量不同类型和型号的三极管，并比较测量结果和规格书中的参数。
四、实验结果与心得1.电阻、电容、电感、二极管、三极管的测量结果与理论值的差异主要来自测量误差以及元器件的质量和参数耗损等因素；2.不同品牌、型号的仪器使用方法和测量结果可能存在差异，熟练掌握仪器使用方法和核对测量结果的准确性十分重要；3.在实际工作中，正确选择和使用元器件以及仪器进行测量和测试，能提高电路设备的效率和性能。
实验设计：常用电子仪器的使用和常用元器件的测试
扶着连接处，重复上述测试。
实验结果分析讨论要点： 1、 在这个实验中我们显然需要选择DC输入耦合方式，那么为什 么不能选择AC输入耦合方式呢，如果选择了AC输入耦合方 式，测得的波形、峰峰值、低电平电压、高电平电压各会有 什么变化呢？ 2、 以YB4320示波器为例，该示波器提供的标准信号是的方波。 假设示波器的读数误差为±0.1格，试计算示波器灵敏度分别 选择1V、0.5V、0.2V、0.1V时的相对误差分别为多少。并分 析自己在上面的测试中选择的灵敏度是否合适。 3、 同样假设示波器的读数误差为±0.1格，试计算示波器扫描速 率取2ms、1ms、0.5ms、0.2ms和0.1ms时测量的相对误差是多 少，并分析自己在上面的测试中选择的扫描速率是否合适。 4、 请总结一下示波器测量标准信号的基本步骤和必须注意的要 点。
示波器测量结果
探头
频率 (Hz)
占空 比 (%)
衰减
峰峰 值
高电 平电
压
低电 平电
压
周期
频率
“×1” 50
“×10”
“×1” 50
“×10”
频率
占空 比
衰减
正脉 宽
负脉 宽
占空 比 上升时间 (%)
下降 时间
“×1” 50
“×10”
“×1” 50
“×10”
注意：
1 对于无法直接显示占空比值的信号源，可以对照示波器显示的波形来调整输出占空
触发极性
选择上/下升沿触发是控制示波器 ＋ 在检测到触发源的第一个上/下升
延时开始触发
触发耦合
触发信号的耦合方式，选择DC是 DC 要考虑触发信号的直流电平，AC
01 常见电子元器件的认知及测量仪表的使用(电子教材)
项目1 常见电子元器件的认知及测量仪表的使用学习目标1.知识目标(1)了解常用元器件的概况。
(2)掌握常见电阻、电位器元件的基本特性：电阻及电位器的结构与符号、电阻及电位器的分类及特点、电阻及电位器的使用及选用原则、电阻及电位器的特性测试等。
(3)掌握常见电感元件的基本特性：电感的结构与符号、电感的分类及特点、电感的使用及选用原则等。
(4) 掌握常见电容元件的基本特性：电容的结构与符号、电容的分类及特点、电容的使用及选用原则等。
(5) 掌握常用测量仪表(万用表、直流稳压电源、波形发生器、示波器等)的使用，了解各种测量仪器的特点、分类和工作原理。
2.技能目标(1)掌握利用万用表测量电压、电流、电阻、电容等特性参数的方法。
(2)掌握直流稳压电源、信号发生器、示波器的使用。
(3)掌握利用信号发生器输出相应幅值和频率的波形的方法，以及利用示波器测试信号发生器输出波形的特性参数的方法。
生活提点生活中经常用到各种电器，如计算机、手机、随身听、剃须刀等，包括将要制作的音频放大器，不管这些电器的电路是简单还是复杂，都是由各种各样的电子元器件组成的，这些器件的识别和选用，以及如何运用各种测量仪表对电路进行特性测量，都是学习电子技术必须掌握的内容。
项目任务(1) 掌握万用表、信号发生器、示波器以及晶体管稳压电源的使用。
(2) 掌握应用直标法以及测试仪表测试各种元器件的特性参数的方法。
(3) 熟练使用各种常用测量仪表。
项目实施1.1万用表的认知及使用万用表实物如图1.1 所示。
从万用表实物的面板可看到，万用表可测试电阻、交直流电压与电流、电容量及三极管的极性等参数。
1.1.1 指针式万用表1.结构组成万用表主要由测量机构(习惯上称为表头)、测量线路、转换开关和刻度盘四部分构成。
万用表的面板上有多条标度尺的刻度盘、转换开关旋钮、调零旋钮和接线插孔等。
(1)表头:万用表的表头通常采用灵敏度高、准确度好的磁电系测量机构，它是万用表的核心部件，其作用是指示该测电量的数值。
实验一、常用元器件的识别与测量及常规电子仪器使用
实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。
正、反向电阻差值约大约好，至少应相差百倍为宜。
若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。
用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。
这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。
②二极管类型的判别。
经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。
用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。
⑵用数字式万用表测试二极管①极性判别。
将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
器件常用元器件的识别与简单测试实验报告
器件常用元器件的识别与简单测试实验报告常用元器件的识别与简单测试一、实验目的：1、了解元器件的基本知识，识别不同元器件的种类，规格及用途。
2、用万用表检测电阻，电容；判别二极管的极性，测量二极管的正向压降；判别三极管的类型和e,b,c三个管脚。
3、掌握电阻串联分压电路、电阻并联分流电路的特性以及测量电压、电流的方法。
4、学习元器件的伏安特性的测试方法，替代法测量回路电流的方法。
二、实验内容：实验仪器设备及元器件：1、硬件基础电路实验箱、数字万用表、直流稳压电流、直流电流表、直流电压表。
2、电阻、电容、二极管、三极管。
实验流程：1、用万用表对晶体三极管、二极管、电阻、电容等进行测量，记录参数值、检测方法和步骤。
（1）读出给定电阻器的标称值和误差，用万用表测量出实际电阻值。
电阻标准值测量值相对误差R1 100?100.2?0.20%R2 470?469?0.22%R3 1k?0.99k? 1.00%R4 4.7k? 4.63k? 1.49%R5 10k?10.17k? 1.70%R6 10k?10.02k?0.20%（2）读出给定电容器的标称值，用万用表检测电容器，电感器的质量。
电容（uF）编号容量测量值相对误差C1 103 0.01uF 0.0098uF 2%C2 104 0.1uF 0.105uF 5%C3 474 0.47uF 0.703uF 49.7%C4 4.7uF 6.5uF 38.3%C5 47uF 40.6uF 13.6%（3）三极管：用万用表判断给定三极管的好坏，检测三极管的Base极、极性、放大倍数。
答：①类型判定: 先判定Base极，将万用表拨至适宜的欧姆档，通过正测法与反测法来确定Base极，首先将晶体管三只管脚编上号1、2、3，再用万用表作三组测量，即1-2、2-1、2-3、3-1、3-1、1-3。
每组测量中，阻值较小的属于正测，在三次正测中找出电阻最大的那两只管脚，则确定另外那只管脚即为Base极。
常用电子元器件的识别与测量
实验一常用电子元器件的识别和测量一、实验目的1.认识常用的电子元器件2.掌握万用表的使用方法二、实验设备及仪器1.电阻、电容、二极管、三极管：若干2.万用表：一块三、实验内容及实验步骤1.电阻阻值的判定色环标志法：是用不同颜色的色环在电阻器表面表示标称阻值和允许误差。
（1）两位有效数字的色环标志法普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，如下图1所示：如：色环A－红色；B－黄色如：色环A－蓝色；B－灰色；C－黑色C－棕色；D－金色 D－橙色；E－紫色则该电阻标称值及精度为：则该电阻标称值及精度为：24×101=240Ω精度：±5% 680×103=680KΩ精度：±0.1%图2 三位有效数字的阻值色环标志法图1 两位有效数字的阻值色环标志法（2）三位有效数字的阻值色环标志法精密电阻器用五条色环表示标称阻值和允许偏差，如图2所示：测量给定的电阻，并把结果填入列表1电容的测量，一般应借助于专门的测试仪器。
通常用电桥。
而用万用表仅能粗略地检查一下电解电容是否失效或漏电情况。
测量电路如图3所示图3 电容的测量测量前应先将电解电容的两个引出线短接一下，使其上所充的电荷释放。
然后将万用表置于1K档，并将电解电容的正、负极分别与万用表的黑表笔、红表笔接触。
在正常情况下，可以看到表头指针先是产生较大偏转（向零欧姆处），以后逐渐向起始位（高阻值处）返回。
这反映了电容器的充电过程，指针的偏转反映电容器充电电流的变化情况。
一般说来，表头指针偏转愈大，返回速度愈慢，则说明电容器的容量愈大，若指针返回越接近起始位（高阻值），说明电容器漏电阻很大，指针所指示电阻值，即为该电容器的漏电阻。
在测漏电阻的整个过程中，指针始终停在∞位置，表明电容器内部开路；若指针始终停在0位置，表明电容器内部短路将读取值与测量值填入下表2。
3一个二极管的正、反向电阻值差别越大，其性能就越好；如果双向电阻值相差较小，说明二极管质量差，不能使用；如果双向电阻值都为无穷大，则说明该二极管已经断路；如双向电阻值均为零，说明二极管已被击穿。
02电子元器件识别和常用仪器的使用
2. 识别和检测电阻
电阻器一般由骨架（陶瓷基体）、电阻体（电 阻丝或电阻膜）、引线帽、引出线和保护层等 部分构成，在电路中起着稳定或调节电流、电 压的作用。通常将电阻器简称电阻，单位为欧 姆简称欧，常用单位：欧（Ω），千欧（kΩ） 和兆欧（MΩ），1MΩ=103kΩ=106Ω。
3.电阻的质量判别和选用
（1）电阻的质量判别 用目测可以看出电阻引线是否折断或电阻体是否 烧坏等外表故障；可以用万能表欧姆档进行测 量，其阻值是否变大、开路或短路。
（2）电阻的选用 应根据电路的具体要求，从电气性能和经济成本 等方面综合考虑选用。电阻器精度越高，其成 本越高。故不要片面追求采用高精度，以免造 成不必要的浪费。同时，为了保证电阻在电路 中长期可靠运用，电阻器的额定功率必需高于 所消耗的功率。
标出，管体有白色色环的一端为负极。
有的管体上标有“ ”标号，箭头指向的一 U6
端为阴极，另一端为阳极；
发光二极管通常长脚为正，短脚为负；
全塑封装红外发光二极管（Ф3为正极。
2.用指针万用表检测晶体二极管(模拟表）
（1）判别正负极性
（３）数码标示法 用3位数字表示，从左至右的第 一、第二位为容量值有效数字位，第三位为倍率表 示有效数字后零的个数，电容量的单位为pF。若第 三位数为9，表示10-1，而不是109。如：223J代表 22×103pF=22000pF=0.22μF,J表示允许误差为±5%； 479K代表47×10-1pF=4.7pF，K表示允许误差为 ±10%。
若正、反向电阻均为无穷大则表明二极管已开路 损坏；若正、反向电阻均为零则表明二极管已 短路损坏。
3.用数字万用表测试晶体二极管
数字万用表电源正极接红表棒，负极接黑表棒， 这与指针式万用表刚好相反。数字万用表电阻 档提供的电流只有0.1～0.5mA，而二极管属于 非线性器件,其正、反电阻值与测试电流有很大 的关系。因此，用电阻档测量二极管时误差值 很大，通常不用此方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（电子行业企业管理）实验一、常用元器件的识别与测量及常规电子仪器使用实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务电子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1．电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：⑴检查电池⑵机械调零⑶选择倍率挡⑷电阻挡调零⑸测量电阻2．电容器的检测⑴电容器的充放电检测⑵电容器漏电电阻的检测3．二极管的简易测量⑴用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的R×1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。
正、反向电阻差值约大约好，至少应相差百倍为宜。
若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为∞，则管子内部开路；若正、反向电阻接近，则管子性能差。
用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。
这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。
②二极管类型的判别。
经验证明，用500型万用表的R×1K挡测二极管的正向电阻时，硅管为6～20kΩ，锗管为1～5kΩ。
用2.5V或10V电压挡测二极管的正向导通电压时，一般锗管的正向电压为0.1V～0.3V，硅管的正向电压为0.5V～0.7V。
注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。
⑵用数字式万用表测试二极管①极性判别。
将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在1V以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
②好坏的测量。
将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔。
当红表笔接二极管的正极，黑表笔接二极管的负极时，显示值在1V以下；当黑表笔接二极管的正极，红表笔接二极管的负极时，显示溢出符号“1”，说明被测二极管正常。
若两次测量均显示溢出，则表示二极管内部断路。
若两次测量均显示“000”，则表示二极管已击穿短路。
③硅管与锗管的测量。
量程开关位置及表笔插法同上，红表笔接被测二极管的正极，黑表笔接负极，若显示电压在0.5V∽0.7V，说明被测管是硅管；若显示电压在0.1V∽0.3V，说明被测管是锗管。
用数字式万用表判断二极管类型是，不宜用电阻挡进行测量，因为数字式万用表电阻挡所提供的测量电流太大，而二极管是非线性元件，其正、反向电阻与测试电流的大小有关，所以，用数字式万用表测出来的电阻值与正常值相差极大。
4．晶体三极管的简易测试利用万用表来简易测试晶体三极管①判断基极和管子类型由于三极管的基极对集电极和发射极的正向电阻都较小，据此，可先找出基极。
将万用表拨在R×100或R×1K挡上，当红表笔接触某一电极时，将黑表笔分别与另外两个电极接触，如果两次测得的电阻值均为几十至上百千欧的高电阻时，则表明该管为NPN型管，且这时红表笔所接触的电极为基极b。
同理，如用黑表笔接触某一电极时，将红表笔分别与另外两个电极接触，如果两次测得的电阻值均为几百欧姆的低电阻，则表明该管仍然为NPN型管，且这时黑表笔所接触的电极为基极b。
反之，当红表笔接触某一电极时，将黑表笔分别与另外两个电极接触，如果两次测得的电阻值均为几百欧姆的低电阻时，则表明该管为PNP型管，且这时红表笔所接触的电极为基极b。
②判断集电极和发射极从三极管的结构原理图上看，似乎发射极e和集电极c并无区别，可以互换使用，其实，二者的性能差别非常悬殊，这是因为两边的掺杂浓度不一样的缘故。
正确使用了发射极e和集电极c时，三极管的放大能力强；反之，则非常弱。
根据这一点，就可以把管子的e、c极区别开。
在判别出管型和基极b的基础上，任意假定一个电极为e极，另一个为c极，对于PNP型管，将红表笔接假定的c极，黑表笔接e极，再用手同时捏住管子的b、c极，注意不要将两极直接相碰，同时注意万用表指针向右摆动的幅度，然后使假设的e、c极对调，再次进行测量，若第一次观测时的摆动幅度大，则说明对e、c极的假设是对的，若第二次观测时的摆动幅度大，则说明第二次的假设是对的。
对于NPN型管，我们也可以采用同样的方法来处理。
上述判别电极方法的原理是：利用万用表欧姆挡内部的电池，给三极管的c、e极加上电压，使之具有放大能力，用手同时捏住b、c极时，相当于用人体电阻代替基极偏置电阻，就等于从三极管的基极b输入一个微小的电流，此时万用表指针向右摆动的幅度就间接反映出其放大能力的大小，从而可正确地判别出e、c极来。
5．用示波器观察信号波形⑴观察不同频率的信号波形将低频信号发生器的输出信号电压调节为2V，接至示波器的“Y轴输入”。
调节示波器，分别观察频率为1kHz、15kHz、200kHz的正弦信号。
要求荧光屏上显示出高度为4div并有三个完整周期的稳定正弦波。
⑵观察扫描信号频率大于被测信号频率时的信号波形低频信号发生器输出信号电压幅度同上，频率为4kH Z，调节示波器，使荧光屏上显示一个完整周期的正弦波。
固定示波器的“t/div”和“扫描微调”位置，改变低频信号发生器输出信号频率分别为2kHz和1kHz，观察并分析这三种频率时的信号波形。
实验二二极管伏安特性的测试一、目的1．学会直流稳压电源、电流表和电压表的使用方法。
2．了解二极管的伏安特性。
二、实验仪器直流稳压电源、万用表三任务测量电阻R＝820Ω、二极管和稳压二极管串连电路的伏安特性及各个元件的伏安特性。
电路如图所示。
改变电源电压E的大小，测出相应的电流I。
串联支路的总电压U R，U D，列表记录。
四、实验内容1．按照电路图正确接线，测定二极管的正、反向伏安特性曲线。
测正向特性时，电源电压最高取3伏；测反向特性时，电源电压最高取20伏。
2．电压与电流均从零开始测量，然后缓慢改变电压，按照电压和电流的实际变化范围选取数据点，记下电流表和电压表读数（不要超过二极管额定值）。
对正向及反向的I D-V D关系都要测10个以上的点，并注意在曲线的弯曲部分，点应密些，在平直部分，点可疏些。
3．自拟表格记录实验数据，并画出二极管的正向及反向伏安特性曲线。
因正、反向电压电流相差很大，作图时可选用不同单位。
四、注意事项1．电源电压不得超过20V。
2．测量电流I时，电压表不能同时接在电路中。
五、要求1．自拟实验步骤及数据表格2．整理实验数据3．画出串联电路各个元件的伏安特性曲线（画在同一个坐标平面内）4．分析本实验中电压表内阻对测量结果的影响实验三信号波形参数的测量一、目的1、了解示波器的工作原理，初步掌握用示波器观察信号波形和测量波形参数的方法。
2、了解低频信号发生器和低频毫伏表的工作原理，初步学会正确使用这两种基本测量仪器。
二、仪器函数信号发生器、示波器、低频毫伏表、数字万用表三、实验内容1．用示波器和低频毫伏表测量交流信号的电压用示波器和低频毫伏表同时测量低频信号发生器的输出电压。
信号发生器的输出电压，可用低频毫伏表准确测出。
调节信号发生器输出信号的频率为1kHz，然后改变“输出调节”和变换“输出衰减”挡，使输出信号电压分别为3V、0.3V、100mV（用低频毫伏表监测），含1V直流成分的正弦信号，用万用表测量其直流成分，再用示波器测量这些电压，画出波形并将结果填入表1中，加以比较。
将信号发生器输出电压固定为某一数值。
用示波器分别测量信号发生器的频率指示为1kHz、5kHz、100kHz时的信号周期T，并换算出相应的频率值，记入表2中。
为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2～4个周期的时间，再取其平均值。
3．用示波器测量矩形波信号（1）调节函数信号发生器、使其输出周期为0.1ms，峰峰值为2V，占空比为50％，不含直流成分的矩形波形信号，用示波器观测此信号，记录其实际频率值，并记录示波器上显示的被测信号波形。
（2）调节函数信号发生器、使其输出频率为0.2ms，峰峰值为3V，占空比为50％，含1V直流成分的矩形波信号，用示波器观测此信号，记录其实际频率值，并记录示波器上显示的被测信号波形。
（3）调节函数信号发生器、使其输出周期为1ms，低电平为0V，高电平为3V，占空比为20％的矩形波信号，用示波器观测此信号，记录其实际频率值，并记录示波器上显示的被测信号波形。
3．用示波器测量两个信号的相位差用1KΩ的电阻和0.1μF的电容组成一个RC网络，输入1KHz的正弦信号，用示波器分别测量从电阻上和电容上输出的信号与输入信号的相位差。
用双踪示波器观测其波形，并记录示波器上显示的波形，计算相位差。
电路连接如图所示。
感谢阅读。
