交流接触器常开常闭怎么区分
接触器继电器NO和NC是什么意思？
接触器继电器NO和NC是什么意思？
常开：它的符号是NO，对应的英文字母“open”的首个字母O。
在不通电时处于常开状态的触点，我们叫它常开触点。
=常闭：它的符号是NC，对应的英文字母“close”的首个字母C。
在不通电时处于闭合导通状态的触点，我们叫它常闭触点。
不管是常开还是常闭，都是指它的原始状态。
一旦通电工作，那么它的状态其实就反过来了，常开点就会闭合，常闭点就会断开。
继电器工作原理
我们拿这个图举一个例子，这是中间继电器的工作原理图。
1和2是工作线圈，3是一个公共点，3和4就是一组常闭点，3和5就是一组常开点。
当线圈1和2接上合适的电源以后，3和4就会断开，3和5就会闭合导通。
我们再挑几个最常见的电气说一下。
接触器
接触器主触点进线端1.3.5对应下面的出线端2.4.6就是三组常开触点，旁边的13和14就是一组辅助常开点，主触点用来接主电路，辅助触点只能接控制电路。
如果辅助触点是常开点可以接自锁电路，如果辅助触点是常闭点可以接互锁电路，如果想接个星三角，那常开常闭都要用到。
热过载继电器
热继的3个插针对应底部的2.4.6是三组常闭点，这三组是固定的触点，任何状态下都是闭合的。
95和96是常闭触点，我们可以把它串到接触器的线圈上实现对电机的保护。
电机过载的时候这个常闭点就会断开，当然了97和98这组常开点也会闭合。
所以这组常开点我们可以接报警装置或者是指示灯，电机过载的时候可以提醒我们。
常开常闭什么意思
常开常闭什么意思常开和常闭一般在接触器上是独立的两副触点，而在小型继电器和某些转换开关上的转换触点上是一对触点，因为它们有一个公共接点。
在原始状态（开关没有受到外力或接触器继电器线圈没有通电）的情况下，触点是闭合的称之为常闭触点，触点是打开的称之为常开触点。
继电器在线圈没有得电时，闭合状态的触点是常闭触点。
接线的时候不用去管这个按钮里面的触点是通还是断，都是一样的接法。
在读plc图时，看到常开或常闭符号，应该建立“它是1还是0这样的概念。
比如一个梯行图中的常开符号，它在某个时候的状态是0，也就是没有变化。
而这个常开符号它对应的实际输入点是个常闭按钮，那么这时在梯形图中，这个常开点是“通电”的，因为它对应常闭按钮，一开始就有输入信号，现在是状态0，也就是按钮没被按下去，状态没有发生变化。
行程开关、压力继电器等元件，在不受外力的情况下，断开状态的触点是常开触点、闭合状态的触点是常闭触点。
所谓的继电器线圈没有得电就是给继电器线圈供电的开关处于断开的状态，继电器本身常开触点是断开状态，常闭触点是闭合状态。
PLC程序信号中的常开及常闭触点代表什么意思这么说你应该能理解：常开：平常是打开的，通电后变成闭合，当阀关闭时，信号公共线和关信号线接通，反馈出一个信号指示常闭：平常是闭合的，通电后变成打开，当阀打开时，信号公共线和开信号线接通，反馈出一个信号指示常开/常闭触点(接点)开关电路图如图所示为具有两个常开触点(接点)和两个常闭触点的开关电路，当输入信号为低电平“0”时，晶体管VT截止，光电耦合器中的发光二极管GY2和GY4无电流通过，光敏三极管GG2和GG4不导通，相当于开关断开，称为常开触点，而发光二极管GY1和GY3中有电流流过，使光敏三极管GG1和GG3导通，相当于开关闭合，称为常闭触点。
当输入信号为高电平“1”时，晶体管VT导通，GY2和GY4中有电流流过，与之相对应的GG2和GG4导通，相当于开关接通，此时流过GY2和GY4的电流在R上产生大的电压降，由于GY1、GY3和二极管VD串联，使流过GY1和GY3的电流很小而不发光，GG1和GG3截止，相当于开关断开。
eplan交流接触器触点符号
eplan交流接触器触点符号（最新版）目录1.EPLAN 交流接触器触点符号的概述2.交流接触器的触头类型及功能3.EPLAN 设备导航器中接触器主触点前面的三角符号含义4.接触器辅助触点符号与线圈符号5.交流接触器各触点的实物图正文EPLAN 交流接触器触点符号是电气工程中常用的符号，用于表示交流接触器的触点状态和功能。
交流接触器是一种电气控制设备，主要用于控制电路的通断，以实现对电气设备的控制和保护。
在 EPLAN 中，交流接触器的触点符号主要包括常开触点、常闭触点和线圈触点。
常开触点（NO，Normally Open）是指在交流接触器不通电的情况下，触点处于断开状态。
当交流接触器通电后，常开触点会闭合，使电路通断。
常闭触点（NC，Normally Closed）是指在交流接触器不通电的情况下，触点处于闭合状态。
当交流接触器通电后，常闭触点会断开，使电路通断。
线圈触点是控制交流接触器通断的元件，它通过接通电源或断开电源来控制交流接触器的开关状态。
在 EPLAN 设备导航器中，接触器主触点前面的三角符号表示该触点可以使用，但尚未使用。
如果接触器主触点前面没有小三角符号，则表示该触点可能没有配置或尚未添加到设备导航器中。
此外，小三角符号还可以表示触点之间的连接状态，例如，当小三角符号与方框结合时，表示触点已连接并可用。
接触器辅助触点符号用于表示接触器的辅助触点，这些触点通常用于控制电路的扩展和切换。
接触器辅助触点符号与线圈符号相似，都标有 NO 和 NC 字样，表示常开和常闭触点。
这些符号有助于工程师更好地理解和配置接触器的功能。
交流接触器各触点的实物图可以帮助工程师更直观地了解接触器的结构和工作原理。
实物图中，交流接触器的触点通常用矩形表示，常开触点和常闭触点分别用 NO 和 NC 表示，线圈触点用一个圆形表示。
通过观察实物图，工程师可以更好地了解接触器的安装方式、接线方式以及维护方法。
正确全面的认识CJX2型交流接触器
正确全面的认识CJX2型交流接触器2.常开、常闭点的讲解。
常开：NO=Natural Open常闭：NC=Natural Close接触器三相主触点进线端分别为L1，L2，L3，出线端分别为T1，T2，T3。
接触器上一般用21和22代表组成一组常闭触点，用13和14代表组成一组常开触点。
3.CJXZ2型交流接触器的型号：CJX2-0910 CJX2-1210 CJX2-1810 CJX2-2510 CJX2-3210CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511以CJX2-0910为例，09代表额定电流为9A，10代表有一组常开触点。
CJX2-0901 CJX2-1201 CJX2-1801 CJX2-2501 CJX2-3201CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511以CJX2-0901为例，09代表额定电流为9A，01代表有一组常闭触点。
CJX2-4011，40代表额定电流为40A，11代表有一组常开触点和一组常闭触点。
总结：CJX2-XX10,XX代表额定电流为XX安培，10代表一组常开触点。
CJX2-XX01,XX代表额定电流为XX安培，01代表一组常闭触点。
CJX2-XX11,XX代表额定电流为XX安培，11代表一组常开触点和一组常闭触点。
4.小型中间继电器的线圈。
常见的电压为： AC380V AC220V 交流电压，国外为 AC110V 电压标识：在继电器的线圈上有标识在继电器的外壳上有标识在接触器上分别有A1和A2接线柱，其中A1为一个接线柱，A2为上下两个接线柱，为了方便接线，两个接线柱A2使用其中的任何一个都可以。
值得注意的是：5.小型中间继电器在电气图中的符号：KM。
交流接触器3大属性和5大结构
交流接触器3大属性和5大结构一，交流接触器的三大属性：1,交流接触器线圈。
线圈通常用A1和A2来标识，可以简单分为交流接触器和直流接触器，我们经常使用的是交流接触器，其中220/380V最为常用：2,交流接触器主触点。
1I-12-13接三相电源进线,T1-T2-T3接电源出线，可以用来接负载线。
交流接触器的主触点都是常开触点，主要接在主电路里，控制电动机等设备的启动和停止！3,交流接触器的辅助触点。
辅助触点可以分为常开点NO和常闭点NC o 3-1常开点N0,一般情况下常开点NO主要用于接触器自锁控制和传递运行信号来使用，例如：交流接触器常开点NO接一个红色的指示灯可以作为电机的运行指示灯，当交流接触器得电的时候，常开点NO闭合，接通指示灯，来传递电机或者电路的运行信号。
3-2,交流接触器的常闭点NC o一般情况下交流接触器常闭点NC主要用于电路的互锁和信号传递。
例如：电动机正反转控制电路中就是利用了接触器常闭点NC的互锁功能。
例如：交流接触器常闭点NC接一个绿色指示灯，可以作为电路或者电机的停止指示，当交流接触器得电的时候，常闭点NC断开，停止指示灯熄灭，相应的运行指示灯亮，电路运行。
二，认识了交流接触器的三大外部属性，接下来简单的看一看交流接触器内部：1交流接触器的主要零部件：线圈，铁芯，复位弹簧，触头系统和衔铁等部件构成。
2,简单认识一下交流接触器的衔铁。
衔铁连接着触头系统，当衔铁上下移动的时候，触点会发生相应的变化，例如：常开点NO闭合，常闭点NC断开等等，这是基本用法！3,另外很重要的零部件:铁芯，线圈和复位弹簧！简单认识一下:交流接触器的工作原理：交流接触器未得电以前：线圈不得电，铁芯没有电磁吸力，衔铁不会动作，弹簧弹力保持正常状态，这个时候常开点No是断开状态，常闭点NC是接通状态，这是正常的状态。
交流接触器得电后：线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化：常开点NO 闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态：常开点NO断开,常闭点NC闭合接通。

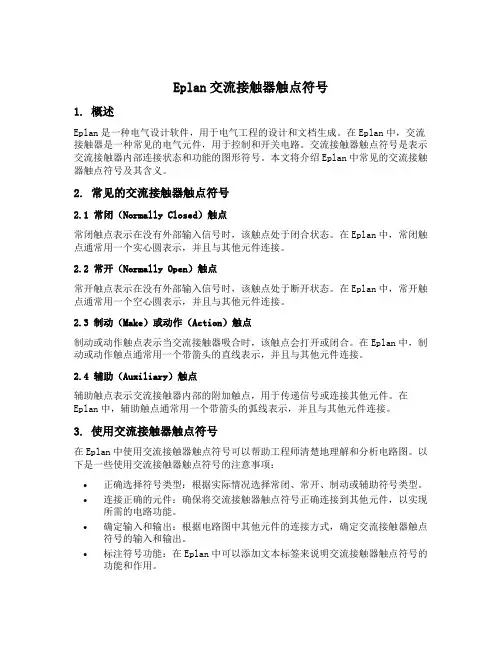

eplan交流接触器触点符号
Eplan交流接触器触点符号1. 概述Eplan是一种电气设计软件，用于电气工程的设计和文档生成。
在Eplan中，交流接触器是一种常见的电气元件，用于控制和开关电路。
交流接触器触点符号是表示交流接触器内部连接状态和功能的图形符号。
本文将介绍Eplan中常见的交流接触器触点符号及其含义。
2. 常见的交流接触器触点符号2.1 常闭（Normally Closed）触点常闭触点表示在没有外部输入信号时，该触点处于闭合状态。
在Eplan中，常闭触点通常用一个实心圆表示，并且与其他元件连接。
2.2 常开（Normally Open）触点常开触点表示在没有外部输入信号时，该触点处于断开状态。
在Eplan中，常开触点通常用一个空心圆表示，并且与其他元件连接。
2.3 制动（Make）或动作（Action）触点制动或动作触点表示当交流接触器吸合时，该触点会打开或闭合。
在Eplan中，制动或动作触点通常用一个带箭头的直线表示，并且与其他元件连接。
2.4 辅助（Auxiliary）触点辅助触点表示交流接触器内部的附加触点，用于传递信号或连接其他元件。
在Eplan中，辅助触点通常用一个带箭头的弧线表示，并且与其他元件连接。
3. 使用交流接触器触点符号在Eplan中使用交流接触器触点符号可以帮助工程师清楚地理解和分析电路图。
以下是一些使用交流接触器触点符号的注意事项：•正确选择符号类型：根据实际情况选择常闭、常开、制动或辅助符号类型。
•连接正确的元件：确保将交流接触器触点符号正确连接到其他元件，以实现所需的电路功能。
•确定输入和输出：根据电路图中其他元件的连接方式，确定交流接触器触点符号的输入和输出。
•标注符号功能：在Eplan中可以添加文本标签来说明交流接触器触点符号的功能和作用。
4. 总结本文介绍了Eplan中常见的交流接触器触点符号及其含义。
通过使用这些符号，工程师可以清楚地表示电路图中交流接触器的连接状态和功能。
常开常闭触点NO NC的区别
常开常闭触点NO NC的区别
2014-4-3 18:13|发布者: admin|查看: 298|评论: 0
摘要: 在常态（不通电）的情况下处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点，在触点
闭合（断开）过程中，不产生运动的触点叫静触点。
常开型NO，常闭型NC指什么NO常开，NO是英文
normally open的缩写；指检测 ...
在常态（不通电）的情况下处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点，在触点闭合（断开）过程中，不产生运动的触点叫静触点。
常开型NO，常闭型NC指什么
NO常开，NO是英文normally open的缩写；指检测体没有被检测时，负载电流不接通的输出形式；NC常闭，NO是英文normally close的缩写；指检测体没有被检测时，负载电流接通的输出形式；一般我们说的接点是开关在分闸情况下指定的,合闸回路接常闭接点,为了合闸做好准备,分闸回路接常开接点,在开关合闸后,其常开接点闭合..为分闸作好准备....还有特殊情况是通过其他接点过度的!!!!!*
无源接点、有源接点区别，作用方式区别？
比方说，1个中间继电器，
无源接点：继电器的任意1对触点，以“闭合”或“断开”的状态作为“信号”输出；
有源接点：同样是上述触点，其中1端已固定接通电源，另一端作为“通电”或“断电”的状态作为“信号”输出；
常开接点：器件“动作”时“闭合”，自然状态（常态）断开的接点；
常闭接点：器件“动作”时“断开”，自然状态（常态）闭合的接点。
区分常开、常闭接点的方法：
看器件在未接入电路（不工作）情况下，已经接通的是“常闭”，未接通的是“常开”。
交流接触器接线柱标识
交流接触器接线柱标识
————————————————————————————————作者：————————————————————————————————日期：
交流接触器接线柱标识
接触器的外观依品牌不同，略有差别。
常见的国产接触器，共有6组或7组接线柱（上下两个算一组，一进一出），接线柱标识分别为L1,L2,L3,NO,NC,A1,A2。
近年来，几乎所有接触器都有两个标识为A1的接线柱，两个A1内部连通，一个在接触器上方，一个在下方。
是为了使用时接线方便，可以看作同一个接线柱。
这其中，常开触点为L1,L2,L3,NO；常闭触点为NC；A1和A2分别为接触器线圈的进线和出线。
很多人对NO和NC总是记不住，其实记忆起来很简单。
N代表normally，汉译为“常”；O代表open，“开”的意思；C代表close，“闭合”的意思。
NO和NC 往往应用于控制回路的自锁和互锁。
交流接触器的元件符号
交流接触器的元件符号
交流接触器的文字符号：KM
1、交流接触器的线圈图形符号：
2、交流接触器的常闭触点图形符号：
3、交流接触器的常开触点图形符号：
1．交流接触器的组成部分
（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。
（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。
主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。
（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。
对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。
（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。
2．接触器的选择
（1）根据负载性质选择接触器的类型。
（2）额定电压应大于或等于主电路工作电压。
（3）额定电流应大于或等于被控电路的额定电流。
对于电动机负载，还应根据其运行方式适当增大或减小。
（4）吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致。
交流接触器常开常闭怎么区分
交流接触器常开常闭怎么区分
在接触器线圈没通电的状态下，用万用表量辅助触头，通的就是常闭，不通的是常开。
也可以看标识（号），常闭标识：11－12，21—22，31—32，41—42；常开标识：13—14，23—24，33—34，43—44。
万用表两个测试棒分别接 11－12 ，或13—14，类推。
1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器的作用与接法
交流接触器的作用与接法接触器是一种电器元件，广泛应用在电动机、发电机、变压器、开关柜等电气设备中。
接触器的作用是用来控制电力电路的通断，起到保护和控制的作用。
接触器接法有常开、常闭和转变接法。
接触器的作用：1.保护电动机：接触器可以用来控制电动机的启动和停止。
通过控制接触器的通断，可以实现对电动机的保护。
例如，在电动机启动过程中，接触器可以提供额外的电源电流来帮助电动机的起动；在电动机过载时，接触器可以自动断开电路，以避免电动机损坏。
2.控制电路的通断：接触器可以用来控制电路的通断状态。
通过控制接触器的开合，可以实现对电路的远程控制。
例如，在电力系统中，通过接触器可以实现对电路的分合，以实现对设备的远程控制。
3.电压和电流的调节：通过接触器的开合状态，可以调节电路中的电压和电流。
例如，通过接触器可以实现对电动机的多速控制，以满足不同工作需求。
4.电源的切换：接触器可以用来实现电源的切换。
例如，在发电机系统中，可以通过接触器实现对不同发电机的自动切换，以确保系统的稳定运行。
接触器的接法：1.常开接法：常开接法是指接触器在正常工作状态下，接点处于闭合状态。
常开接法通常用于控制电路的开关，当控制回路正常时，接触器的常开接点闭合，使电源输出到负载。
2.常闭接法：常闭接法是指接触器在正常工作状态下，接点处于断开状态。
常闭接法通常用于控制电路的断开，当控制回路正常时，接触器的常闭接点断开，使电源不输出到负载。
3.转变接法：转变接法是指接触器的接点可以在工作过程中切换开合状态。
转变接法通常用于需要在不同工作状态下切换的电路。
例如，在电动机启动过程中，可以通过转变接法实现电机的起动和停止。
在实际应用中，接触器的接法根据具体的需求和电路设计来确定。
在设计电路时，需要根据电路的电压、电流以及控制要求来选择合适的接触器类型和接法。
正确的接触器接法能够确保电路的正常运行和设备的安全性，提高电气设备的可靠性和稳定性。
常开常闭触点NO NC的区别
常开常闭触点NO NC的区别
在常态（不通电）的情况下处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点，在触点闭合（断开）过程中，不产生运动的触点叫静触点。
NO常开，NO是英文normallyopen的缩写；指检测体没有被检测时，负载电流不接通的输出形式；
NC常闭，NO是英文normallyclose的缩写；指检测体没有被检测时，负载电流接通的输出形式；
一般我们说的接点是开关在分闸情况下指定的，合闸回路接常闭接点，为了合闸做好准备，分闸回路接常开接点，在开关合闸后，其常开接点闭合。
为分闸作好准备。
还有特殊情况是通过其他接点过度的！。
常开触点和常闭触点工作原理
常开触点和常闭触点工作原理
常开触点和常闭触点工作原理：
1.常开触点：它的符号是NO，对应的英文字母“open”的首个字母O。
在不通电时处于常开状态的触点，我们叫它常开触点。
2.常闭触点：它的符号是NC，对应的英文字母“close”的首个字母C。
在不通电时处于闭合导通状态的触点，我们叫它常闭触点。
不管是常开还是常闭，都是指它的原始状态。
一旦通电工作，那么它的状态其实就反过来了，常开点就会闭合，常闭点就会断开。
希望以上信息对回答您的问题有帮助。
常开与常闭触点
常开与常闭触点电气设计与调试中，经常要用到很多数字量传感器，这些传感器的信号，通常是一些开关量，一般分为常开或常闭，有很多初学者对于这个常开和常闭可能不是那么清楚，所以，在这里给大家说一说。
顾名思义，常开触点，即通常情况下断开的触点，这个通常情况，指的是传感器（或者中继器）没有动作或者没有触发的情况下，一般常开触点如下：也就是说，当传感器没有触发时，使用常开触点所连接的回路是没有接通的，也就是不会形成回路，所以，信号是无法接通的，也就是断开。
只有当传感器动作时，常开触点才会闭合，形成回路。
常闭触点，即通常情况下闭合的触点，与上面的常开触点类似，当传感器没有动作或触发的情况下，常闭触点是闭合的：与常开触点相反，常闭触点在传感器动作时，将会断开，原先闭合的回路也就随之断开，导致信号中断。
上面所说，是硬件元器件的常开与常闭触点，不过大家要注意，在编程中（如PLC），也会涉及到常开常闭触点（梯形图），因为梯形图本身就是硬件逻辑的一种图形简化。
以Works3为例：常开触点：上图红色圈内即是常开触点的表示形式，它的变量是M0，以上图逻辑为例，只有当M0的值为1时，M0才会接通，此时M1才会有输出。
常闭触点：上图红色圈内是常闭触点，要注意，在此时的逻辑中，M0因为是常闭触点，也就是说它现在是接通的，此时M1是直接有输出的，如果M0变为1，那么常闭触点会断开，也就是M1的输出也会断开。
为了更清晰的弄清硬件的触点与程序的触点，这里举一个例子，假如生产线有一个工位到位检测开关，使用行程开关，接的是常开点，当开关被触碰，触点接通，此时输出一个指示灯，表示到位。
那么，通常情况下，开关没有被触碰，常开触点是断开的，这时候，回路不会接通，PLC的输入点没有信号，程序里，常开触点的值为0，所以，指示灯不亮。
一旦开关被触碰，常开触点闭合，回路接通，，PLC的输入点有信号，程序里，常开触点的值为1，指示灯亮。
如果硬件的常开常闭与程序的常开常闭是一一对应，那么是很好理解的，但假如我们换一种接法，生产线上的开关，接的是常闭触点，程序里使用的是常开触点，输出接指示灯。
交流接触器的使用接法是怎么样的
名词解释：接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。 接触器广义上是指工业电中利用电流流过线圈产生磁场，使触头闭合，以达到控制负载的电器。
内容介绍பைடு நூலகம்
交流接触器的使用接法如下： 交流接触器1L1、3 L2、5L3是接触器电源侧，接三相电源。 2T1、4T2、6T3是负载侧接负载。NO为常开触点，通电以后触点闭合，变常闭触点。NC为常闭触 点，通电变常开。 三相电源接交流接触器三个主触头，另外三个主触头接电动机，交流接触器线圈接控制电路，用 按钮控制交流接触器的吸合即可。 交流接触器：交流接触器是接触器的一种，其典型结构分为双断点直动式(LC1-D/F)和单断路转 动式(LC1-B)。目前最常用的产品主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列 等。
参考资料：S-N交流接触器
S-N交流接触器用于交流频率50Hz和60Hz，额定电压至1000V，额定电流至800A的电力系统中接 通和分断电路，可与适当的热过载继电器或电子式保护继电器组合成电动机起动器，以保护运行 中可能发生过载的设备。
参考资料：LCI交流接触器
LCI系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz、电压至660V、电流至95A的电路 中，供远距离与分断电路频繁起动、控制交流电动机，接触器还可组装成积木式辅助触头组、空 气延时头，机构联锁机构等部件，组成延时接触器、可逆接触器、星三角起动器、并且可以和热 继电器直接插接安装组成电磁起动器。
谢谢观看
内容介绍
交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。 其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭 触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、 CJ12等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器常开常闭怎么区分
————————————————————————————————作者：————————————————————————————————日期：
交流接触器常开常闭怎么区分
在接触器线圈没通电的状态下，用万用表量辅助触头，通的就是常闭，不通的是常开。
也可以看标识（号），常闭标识：11－12，21—22，31—32，41—42；常开标识：13—14，23—24，33—34，43—44。
万用表两个测试棒分别接 11－12 ，或13—14，类推。
1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
